Tipo de produto	Coifa de fogão (exaustora ou recirculação)
Referência	HGF95AMX
Marca	Hotpoint
Altura	61 - 82 cm (telescópica)
Largura	90 cm
Profundidade	50 cm
Diâmetro do duto de exaustão	15 cm (redutível para 12 cm)
Tensão de alimentação	230 V ~ 50 Hz
Potência total absorvida	150 - 290 W conforme modelo
Iluminação	2 lâmpadas halógenas 40 W ou LED
Número de velocidades	3 velocidades + booster (intensiva)
Temporizador	Sim, até 59 minutos
Filtro antigordura	Metálico, lavável (na máquina de lavar louça)
Filtro de carvão (recirculação)	Opcional, a substituir a cada 20 meses
Manutenção dos filtros	Limpeza do filtro antigordura pelo menos 1 vez por mês
Distância de segurança (gás)	65 cm mínimo entre a coifa e o fogão
Distância de segurança (elétrico)	55 cm mínimo
Índice de proteção	Classe II (dupla isolação)
Conexão elétrica	Tomada acessível ou interruptor bipolar
Tipo de instalação	De parede ou recirculação (kit não fornecido)
Reparabilidade	Lâmpadas e filtros substituíveis pelo usuário

Perguntas frequentes - HGF95AMX HOTPOINT

Como escolher entre os modos exaustão e recirculação?

O modo exaustão requer um duto para o exterior. No modo recirculação, o ar é filtrado por filtros de carvão (vendidos separadamente) e reinjetado no ambiente. A configuração é feita através das teclas de comando.

A que distância do fogão instalar a coifa?

A distância mínima é de 65 cm para um fogão a gás e de 55 cm para um fogão elétrico. Respeite sempre as distâncias indicadas no manual.

Como limpar o filtro antigordura?

O filtro metálico é limpo pelo menos uma vez por mês com detergente suave, à mão ou na máquina de lavar louça em baixa temperatura e ciclo curto. Pode descolorir, mas isso não altera sua eficácia.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 20 meses aproximadamente, ou mais frequentemente em caso de uso intensivo. Não se lava nem se regenera.

O que fazer se os indicadores de saturação piscarem?

Os indicadores T2 (gordura) ou T3 (odores) piscam para sinalizar que os filtros estão saturados. Limpe ou substitua os filtros e reinicie o contador pressionando T5 (ou T4 conforme modelo) por 3 segundos.

Como substituir uma lâmpada?

Desconecte a alimentação, remova os filtros, faça alavanca para remover o protetor da lâmpada com uma pequena chave de fenda plana. Substitua por uma lâmpada do mesmo tipo (halógena 40 W ou LED). Para LED, contacte o serviço pós-venda.

A coifa não liga, o que verificar?

Verifique a alimentação elétrica (tomada, disjuntor). Certifique-se de que uma velocidade está selecionada. Se o problema persistir, desconecte o aparelho por 5 segundos e reconecte. Contacte a assistência se necessário.

Posso usar a coifa sem filtro antigordura?

Não, o uso sem filtro antigordura é proibido pois aumenta o risco de incêndio e danifica o motor. O filtro deve estar sempre no lugar.

Como configurar a coifa no modo recirculação?

Pressione a tecla T5 (ou T4 conforme modelo) por cerca de 6 segundos quando a coifa estiver desligada. Um bip longo confirma a entrada em configuração. Use as teclas para selecionar o modo recirculação (indicado por um quadrado piscando à direita) e confirme com T1.

O que fazer se a aspiração estiver fraca?

Verifique se a velocidade selecionada é adequada. Certifique-se de que o duto de exaustão não está obstruído e que os filtros estão limpos (antigordura e carvão se em recirculação). Ventile o ambiente para evitar uma depressão.

MANUAL DE UTILIZADOR HGF95AMX HOTPOINT

Instruções para a'utilisation

EXAUSTOR

Índice

Instruções para a'utilisation,1

Advertências,14

Assistência,28

Instalacao,47

Comandos GLASS,48

Manutenção e custado,49

Anomalias e soluções,50

NL

Nederlandsls

! É importante guardar este manual para poder consulçá-lo a qualquer momento. Em caso de vend, cessão ou transferência, assegure-se de que este permaneceRUNTO com o produits.
! Leia atentamente as instruções: contentem informações importantes sobre a instalação, o uso e a segurarça.
! Não efectue alterações electrolyicas ou mecanicas no produits ou nas conduitas de descarga.

Segança geral

• A distança minima entre a superficie de suporte dos recipientes no disposito de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre una plac de cozedura a gás

55 cm se o exaustor for instalado sobre una plac de cozedura electrica.

Se as instruções de instalação do dispositalo de cozedura a gás especialism um distência maior, é necessário considerá-la.

• O exaustor dispõe debuchas de fixação adequadas à maior das paredes/ tectos.
  Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/pecto, que deve ser suficientemente robusto para suportar o peso do exaustor.
• Atença! Não ligue o aparecido à rede electrica até que a instalação estája totalmente conclusão.
• Antes de qualquer operacao de limpeza ou manutencao, desligue o exaustor da rede eletrica retirando a ficha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalação e manutençao, utiliser luvas de proteção.
• O aparecido não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/oumentais reduzidas ou sem experiência e conheçimentos, a menos que se encontrar sob a supervisão ou tenham recebido instruções sobre o uso do aparecido por parte de uma pessoa responsavel pela sua segança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.

• Nunca utiliser o produit sem filtro de gordura correctamente instalado!

• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indentação expressa em contrário.

• O local deve dispar de ventilação suficiente quando o exaustor éutilicho em simultâneo com outros apareiros que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduça usada para a descarga de fumos produzidos por apareiros de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozhar alimentos em chama livre sob o exaustor; a'utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser évitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para fazer que o oleo aquecido entre em combustão.
• Emleysaoasmedidastecnicasede segurancaaadoptarparaadescargadosfumos,siga escrupulosamenteosregulamentosdas autoridadeslocaiscompetentes.
• É aconselhável limpar frequentemente o produits, quer interna quer externamente (PELO MENOS UMA VEZ POR MÉS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incência.

• Não utilizes ou deixa r o exaustor sem lâmpadas correctamente montadas, por possível risco de什麽 électrique.

• Declina-se qualquer responsabilitadepor eventuais inconvenientes, danos ou incendios provocados pelo aparelhoderivados do incumprimento dasinstruções presentes neste manual.
• Atença! As partes acessíveis podem fazer muito quentes se realizadas com apareiros de cozedura.

NL

Attentie

! Nunca recorra a先进技术 não autorizados.

Comunique:

• o tipo de avaria;
  o modelo daquina (Mod.);
• o número de série (S/N);

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho.

NL

Service

! Wendt u nooit tot nicht erkende monteurs.

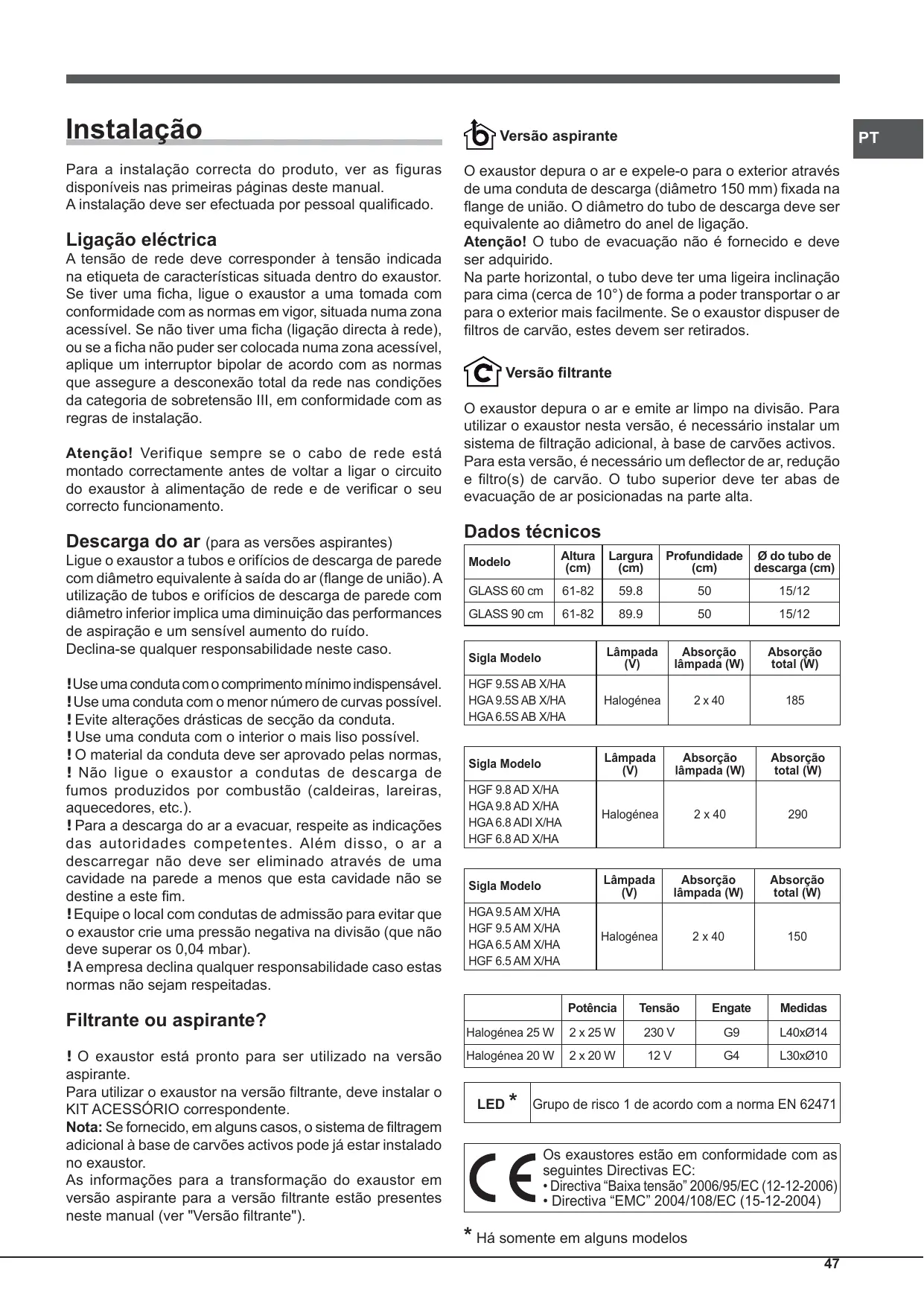

Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginases deste manual.
A instalação deve ser efectuada por pessoal qualificado.

Ligação eletrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de caracteristicas situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que asseguire a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atença! Verifique sempre se o cabo de rede está montado corremente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verficar o seu corretofunamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orificios de descarga de parede com diametro equivalente à saída do ar (flange de união). A utilizesçao de tubos e orificios de descarga de parede com diametro inferior implicá uma diminuição das performances de aspiração e um sensível aumento do ruido.

Declina-se qualquer responsabilitadede neste caso.

!Use una conduita con o comprimento minimumo indispensable.
! Use auna conduta com o menor numero de curvas possivel.
! Evite alteracoes drasticas de seccao da conduta.
! Use una conduita con o interior o mais liso possível.
! O material da conduita deve ser aprovado pelas normas,
! Não ligue o exaustor a conduitas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).
! Para a descarga do ar a evacuar, respeite as indentações das autoridades competentes. Além disso, o ar akaarregar não deve ser eliminado atraves de uma cavidade na parede a menos que esta cavidade não se destine a este fim.
! Equipe o local com conducas de admissao para fazer que o exaustor crie uma pressao negativa na divisao (que nao deve superar os 0,04 mbar).
!A Empresa declina qualquer responsabilitadce caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante, deve instalar o KIT ACESSORIO correspondente.

Note: Se fornecido, em algunos casos, o Sistema de filtragem adicional à base de carõeses activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão filtrante está presentes neste manual (ver "Versão filtrante").

Versão aspirante

PT

O exaustor depura o ar e expele-o para o exterior através de una conducja de descarga (diámetro 150 mm) fixada na flange de união. O diámetro do tubo de descarga deve ser equivalente ao diámetro do anel de ligação.

Atença! O tubo de evacuação não é fornecido e deveser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10^ ) de forma a poder transporte o ar para o exterior mais fácilmente. Se o exaustor dispuser de filtros de carvão,"These devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizes o exaustor esta versão, é necessário instalar umsystema de filtração adicional, à base de carões activos.

Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados技术和

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
GLASS 60 cm	61-82	59.8	50	15/12
GLASS 90 cm	61-82	89.9	50	15/12

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HGF 9.5S AB X/HA
HGA 9.5S AB X/HA	Halogênea	2 x 40	185
HGA 6.5S AB X/HA

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HGF 9.8 AD X/HA
HGA 9.8 AD X/HA	Halogénea	2 x 40	290
HGA 6.8 AD I X/HA
HGF 6.8 AD X/HA

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HGA 9.5 AM X/HA
HGF 9.5 AM X/HA	Halogénea	2 x 40	150
HGA 6.5 AM X/HA
HGF 6.5 AM X/HA

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogénea 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

Grupo de risco 1 de acordo com a norma EN 62471

Os exhaustores está em conformidade com as seguides Directivas EC:

• Directa "Baixa tensão" 2006/95/EC (12-12-2006)

• Directa "EMC" 2004/108/EC (15-12-2004)

• Ha somente em algunos modelos

Comandos GLASS

Modelos com paine de botões mecânico

Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com panei Soft Button

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Àpos 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso filtro de gorduras e cheiros

Se o icone relativo à primeira velocidade T2 ficar intermitente,也是如此 significa que o FILTER de gorduras está saturado; se o icone relativo à segunda velocidade T3 ficar intermitente, significa que o FILTER de cheiros está saturado e se?), que os icones T2 e T3 ficarem intermitentes, significa que ), é /ou cheiros "B" (ver "Manutenção e cuidado").

Para efectuar o reset do controle do futuro:

Enquanto o exaustor está ligado, pressione T5 durante tres segundos.

O led que assinala o aviso pisca tres vezes e(before regressa à visualização deestrutura normal.

No caso de征求意见 simultâneo de outros os filtros, é necessário repetir a operação de reset.

A primaire sequencia faz o reset do filtro de gorduras e a segunda do filtro de cheiros.

Configuração do exaustor:

Para configurar a modalidade de funciona do exhaustor pretendida, com o aparecido desligado, pressione T5 durante circa de 6 segculos. O icone T2 ou T3 acendese, indicao o tipo de instalacao: T2 aspirante, T3 filtrante. É possivel alterar o tipo de instalacao pressionando ciclicamente a tecla T5.

Para guardar a nova configuração, é necessário pressionar a tecla T1.

Modelos com pane1 Soft Button + Visor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguinte.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". Àpós 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter también durante o funcionaamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automatico do exaustor é atraso 5 minutos. A contagem decrescente da duração do timer é visualizada no visor. O timer pode ser configurado apenas para as velocidadesmanuals, não para o booster.

T6 ON/OFF luzes

Aviso filtrode gorduras e cheiros

Se a barra em cima, à esquerda, ficar intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significa que o filtro de cheiros está saturado.

Se ambas as barras ficarem intermitentes, significa que?), os?', estao saturados.

Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este最後, apenas para os exaustores filtrantes.

Para efectuar o reset do controle do futuro:

Enquanto o exaustor está ligado, pressione T4 durante tres segundos. No caso de avisao simultaneo de ambos os filtros, é necessario repetir a operatione de reset.

A primaire sequência faz o reset do FILTER de gorduras e a segunda do FILTER de cheiros.

Configuração do exaustor

Para configurar a modalidade de funciona do exhaustor pretendida, com o aparecido desligado, pressione T4 durante mesma de 6 seguros. Depois de um bip longo, o tipo de instalação é visualizzato no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possível alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produto deslgue,guardando a ultima configuração visualizada.

Manutenção e cuidado

Atença! Antes de qualquer operação de limpeza ou manutenção, deslgue o exaustor da rede elétrica retrirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire aspeléculas de proteção
• Elimine as impurezas com uma esponja humida e pouco detergente neutro
• Enxague com um pan humido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periodica

O exaustor deve ser limpo frequentlymente (pelo menos com a mesma frequência com que executa a manutençao dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes liquidos neutros eágua morna.

Evite o uso de produits abrasivos ou corrosivos.

Atença: O incumprimento das normas de limpeza do aparecido e da substituição dos filtros implicá risco de incência. Recomendamos que signa as instruções sugeridas. Declina-se qualquer responsabilité por eventuels danos ao motor ou incêndios provocados por uma manutenção Incorrecta ou pelo incumprimento das advertências acima.

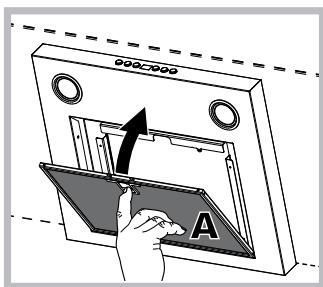

Manutenção dos filtros de gorduras (A)

O filtró de gorduras retém as partículas de gordura derivantes da cozedura; delve ser limpo pelo menos uma vez por mês com detergentes não agressivos,manualmente ou na boa de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desercaixe de mola. Com a lavagem na boaina de lavar louça, o FILTER de gorduras metalico pode perdier a cor, mas o desempenho de filtragem não sofre alterações.

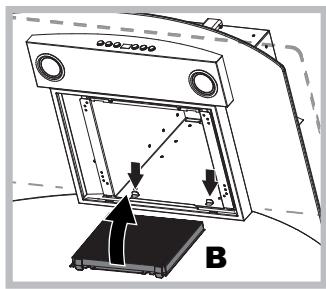

Substituição do FILTER de carvão (B)

O FILTER de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do FILTER de carvão verifica-se às vezes um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do FILTER de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte vezes.

Este filtro NAO pode ser lavado ou regenerado.

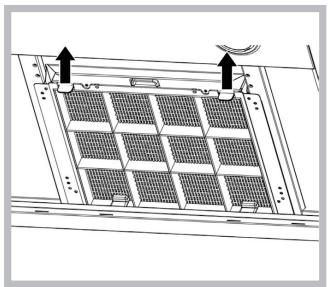

Desmontagem: Remover o过滤 de carvões activos pressionando as das alavancas dianteiras que o fixam ao exaustor.

Montagem: Encaixar o filtro de carões activos em primeiro lugar na parte deTRS das linguetas metálicas do exhaustor e(before arente, pressionando as duas alavancas.

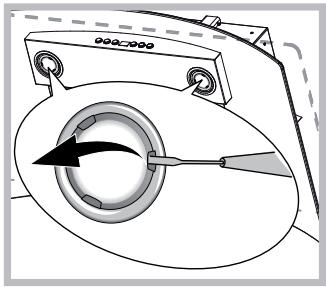

Substituição das lampadas

Desligue o aparelho da rede eléctrica e retire os filtros de gorduras.

Atença! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a proteçãoutilizando como alavancauma chave de parafusosde corte pequena ou umaferramenta semelhante.

2. Substitua a lampada danificada. Utilize apenas lampadas com as mesmas caracteristicas das lampadas danificadas (para mais informacoes, presentes no manual segu

3. Volte a fechar a protecao (fixacao por encaixe).

Substituição das lâmpadas LED*

O exaustor dispõe de umsystema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relaçao às lâmpadas tradiconais. Para fazer à substituição, Contacts o service de assistência.

Cabo electrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu的服务 de assistência técnica, de forma a fazer todos os riscos.

ELIMINACAO

Este aparelho está em conformidade com a Directa Europea 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produit é eliminado correctamente, o utilizes contribui para prevenir as potecções consequências negativas para o ambiente e a Saúde.

O*símbolo presente no produits ou na documentação de accompaniesamento significa que este produit não deve ser tratado como lixo dométrico e deve ser entrega jusqu'àpointodecrécolha para reciclagemdeaparelhos electrécicos e electrónicos adequado. Elimine-o seguido as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produits,contacte o département local adequado,o服务于de récolha de lixo dométrico ou a loja ondade adquiriu o produits.

Anomalias e soluções

Se algo parecer não funciona, antes de contactar o服务于 Assistência, efetue os seguiços controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe una quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor selecionada é suficiente para a quantidade de fumo e de vapeores libertada.
• a cozinha é suficientemente arejada para permitir a circulacao de ar.
• o FILTER de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funciona normal:

Verifique se:

• não existe una quebra de corrente.
• o dispositivo de interrupção omnipolar não foi aktivado.

Em caso de eventuels anomalias de funciona, antes de ser dirigir ao service de Assistencia, desluge o aparecido da alimentacao eletrica durantethoseiros 5 segculos, retirando a fichte da tomada, e voltte a ligao. Caso a anomalia'ainda se verifique,contacte o service de assistencia.

• Ha somente em algunos modelos

Installatie

Syngnalização filtrà túsucz绑定o i przyceiwzapachowego
