! Bu kılıvuzu ileride seksvurnak üzere saklayın. Üniteyi satarsaniz, baskasına verirseniz veya besteht bir yere taşırstaniz, kılıvuzun da ürünle birlikte verildığinden/ taşindığandin emin olun.

! Talimatlari dikkatle okuyun - talimatlar, kurulum, kullanim ve güvenlikle ilgili önmli bilgiler icerir.

! Ürünün mekanik donanımını veya çkış borularını kurcalamayın.

Genel güvenlik bilgileri

• Pişirme cihazınin en üst kismindaki pişirme araci destek yüzeyi ile davlumbazarasindaki mesafe en az su kadar olmaldir:

Davlumbaz bir gazlì set üstü ocağın üzerine kurulmussen 65 cm

Davlumbaz bir elektrikli set üstü ocağın üzerine kurulmussen 55 cm

Gazl ocağın kurulum talimatlarindada hafa fazla bir mesafe belirtilmisse o mesafeye uyulmalidir.

• Davlumbaz, pek Çok duvar/tavan ile kullanilmaya uygün ankraj tapalarıyla verilmektedir.
  Ancak, ünite ağırkıngını kaldırabilecek,güce sahip olmaları gerektıngen,bu malzemelerin montaj yapilacakduvara/tavana uygun olup olmadıgün konusunda mutlaka yetkili bir teknişene danismaniz gerekir.
• Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynagina baglamayin.
• Uniteyi temizlemeden veya bakim yapmadan.Once üntenin fişini prisden cekin veya ana devre kesici böglantınsı kesen.
• Uniteyi kurarken veya bakim yaparken mutlaka is eldiveni kullanin.
• Bu cihaz, güvenliklerinden sorumlu birkışi tarafindan cihazın kullanımlıyla ilgili talimatlar kendilerine öğretilmeden veya bukışın gozetimi其中之一 olmadan fiziksel, ruhsal veya akli durumlari yeterli olmayankışiler (çocuklar dahlil) ya da gerekli bilgi ve tecrübeye sahip olmayankışiler tarafindan kullanılmamaldir.
• Cocuklarin üniteyle oynamadiklarindan emin olun.
• Uniteyi yüz滤resi takilı degilken asla calistirmayın!

• Açıkça bu sekilde bir talimat verilmemeşse, davlumbazi asla bir destek olarak KULLANMAYIN.

• Davlumbaz gaz veya/DDer yakitlarla calisan baska bir ekipmanla ayinanda kullaniliyorsa oda yeterince havalandirilmalidir.

• Çekilen gaz, gazlı veya/DDer yakıltı ekipmanların yanma gazları tahliye etmek icin kullanılan bir kanala verilmemelidir.
• Hava cekme ile ilgili:tum talimatlara uyun.
• Davlumbazın asağ,isinda alev olacak bucimde asla yemek PİŞIRMEYİN; alevfiltrere hasar verebilir ya da yangına neden olabilir. Bunu asla yapmayın.
• Kizgin yağın alev almadışınti kontrol etmek icin kizartma,isleri sirasindo ocağın basinda durun.
• Duman Çekme konusundaki teknik ve güvenlik tedbirleriyle ilgili:tüm yerel yönetmeliklere uyun.
• Ürünün,—inci ve"—sık,—temizleyin (AYDAENAZ BIR DEFA ve bu kilavuzda verilen talimatlara uygun olarak).
• Davlumbaz temizleme/parça degiştirmetalimatlarina uymamaniz yangina neden olabilir.
• Ampulleridoğanşakılıdeğilendavlumbazıasmaçalıstirmayın-elektrikçarpmasırisık!
• imalatçı, bu kılıvuzda yer alan talimatlara uyulmaması nedeniyle meydana gelebilecek sorunlardan, hasardan veya yangindan sorumlututulamaz.
  Dikkat! Üntenin erişilebilir parçaları pişirme ekipmanıyla birlikte kullanıldışında;cok,isnabilir.

RS

PpeDynpexKdEHHa

! Bu durumda teknik destek mudahalesi gerekir.

Teknik desteige率为vurmadan once:

• Arizanin bagimsiz olarak gezülebildigi kontrol ediniz;
• Aksakligin giderilip giderilmediğinci kontrol etmek icin programı yeniden baslatıniz;
• Giderilmedişi takdirde, Yetkili Teknik Destek Servisine basvurunuz.

! Yetkili olmayan teknisyenlerden asla yardin almayiniz.

Bu durumda 山 bulgileri veriniz:

• ariza tipi
• SiCAKIIk ekrani üzerinde görülen mesaj
• cihazin modeli (Mod.)
• seri numarası (S/N)

Bu bilgiler, soğutucu bölmesi icinde asağnda solda bulunan teknik veriler etiketi üzerinde bulunmaktadir.

Cihazin ömrü 10 yildir.

servis

0212 444 50 10

servis

INDESIT COMPANY BEYAZ E\YA PAZARLAMA A\.

Karahan Sok. No:11 Balmumcu 34349 Beşiktaş/İstanbul

TEL: [phone]

FAKS: ([phone]

WEB: www.hotpoint-ariston.com.tr

RS

CepBnchoe obcIyXnBaHne

Kurulum prosedürü, bu kilavuzun ilk sayfalarinda Çizimle gosterilmışı.

Kurulum kalifiye bir teknisyen tarafindan yapilmalidir.

Elektrik böglantı

Sebeke gerilimi, davlumbazin ic kismindaki derecelendirme etiketlerinde gosterilen degerlere uygun olmalidir. Davlumbazin fişi varsa, bu fişi kolay erisilebilen bir prizetakin. Fisi yoksa (dogrudan sebeke böglantisi) veya prizereişmek cokGPCse, kurulum yonetmeliklerine uygunbir sekilde, Kategori lIyuksek gerilim durumunda tumbağlantınin kesilebilececi gift Kutuplu bir duzenleme anahtarı baglayin.

Dikkat! Davlumbazi sebeke elektrigine baglamadan once, sebeke kablosunun dizgün baglandigi ve sorunsuz calistigi kontrol edin.

Hava Tahliyesi (kanalli üntelter icin)

Davlumbazi, hava*cikis flavşinin capina esit capta bir duvar tahiye deliğine ve kanala baglayin. Daha kucuk capta kanal ya da tahiye deligi kullanilmasi davlumbazin kapasitesini dusürur ve calisma gürultusünu artirir.

Buna aykiri hareket etmeninDOGURABILECEgi sonucllardan uretici sorumlu degildir.

! Amaca uygun en kisa kanali kullanin.
! Olabildigince az bukülen bir kanal seçın.
! Kanal capinin aniden degismesini onleyin.
! Kanal olabildigince duz bir ic yüzeye sahip olmalidir.
! Kanal, duzenleyici malzemeden üretilmis olmalidir.
! Davlumbazi, diger ekipmanlarin (boyler, firin vs.) yanma gazlarini taşiyan bacalara bağlamayın.
! Hava tahiyesi konusundaki yerel yönetmeliklere uyun. Cekilen hava, söz konusu açıklik bu amaca uygun bir tasarima sahip degilse duvar açıkligindan tahiye edilemeyebilir.
! Davlumbazin oda ici de emme basinci (0,04 mbar' aşmamaldir) olusturmasini onlemek iar, odada hava emme delikleri olusturun.
! Bu talimatlara aykiri hareket etmenindoğanbarelecegi sonuclardan uretici sorumlu degildir.

Filtre mi kanallama mi?

! Davlumbaziniz kanalli ünite olarak tedarik edilmektedir. Üniteyi filtreli ünite olarak kullanmak isterseniz AKSESUAR SETİ takmanı gerekir.

Not: Uniteyle birlikte verilmișse, aktif carbon filtresi takilabilir. Kanalli uniteden filtrei uniteye{nsl geileceği hakkinda talimatlar bu kilauvuzda mevcuttur (bkz. "Filtreli Model").

Kanalli model

Davlumbaz havayiaritveçikisflansina baglibir tahiye kanali (150 mm capinda) uzerinden disariya atar. Tahliye borusunun capi, cikis flansinncapina esit olmalidir.

Dikkat! Tahliye kanali birlikte verilmez ve ayrıca satın alınmaldir.

Yatay doşendeği takdirde, boru havif yukari.Doğru açıyla (yaklaksik 10^ ) konumlandirilmalı ve bu sayede havanin disariya daha kolay verilmesi sekslanmalidir. Davlumbazla birlikte carbon filtrerleri verilmişi, oncelikle bunlar cikarilmalidir.

Filtreli model

Davlumbaz havayıarirve tekrar odanın,isine verir.Budavlumbaz modelinde,yardimci bir aktif karbonfiltresiunitesinin takilması gereklidir.

Bu modelde ayrica deflektore, azaltim adaptorune ve karon filtresine/filtrelerine ihtiya duyulur. Üst boru, en üst kismda kendine ait hava Çişi yuvaları sahip olmalidir.

Teknik Veriler

Model	Yükseklik (cm)	Genişlik (cm)	Derinlik (cm)	tahliye borusu capi (cm)
GLASS 60cm	61-82	59,8	50	15/12
GLASS 90cm	61-82	89,9	50	15/12

Model kodu	Ampul (V)	Ampul ceksi (W)	Toplam ceksi (W)
HGF 9.5S AB X/HA
HGA 9.5S AB X/HA	Halojen	2 x 40	185
HGA 6.5S AB X/HA

Model kodu	Ampul(V)	Ampul ceksi(W)	Toplam ceksi(W)
HGF 9.8 AD X/HA
HGA 9.8 AD X/HA	Halojen	2 x 40	290
HGA 6.8 ADI X/HA
HGF 6.8 AD X/HA

Model kodu	Ampul(V)	Ampul ceksi(W)	Toplam ceksi(W)
HGA 9.5 AM X/HA
HGF 9.5 AM X/HA	Halojen	2 x 40	150
HGA 6.5 AM X/HA
HGF 6.5 AM X/HA

	Güç	Gerilim	Bağlanti	Ebatlar
Halojen 25 W	2 x 25 W	230 V	G9	L40xØ14
Halojen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

EN 62471 Standardina gore Risk Grubu 1

E Davlumbazlar, su AT Direktiflerine uygundur: "Dusuk Voltaj" Direktifi 2006/95/EC (12-12-2006)
- "EMC" Direktifi 2004/108/EC (15-12-2004)

• Sadece bazı modellerde mevcut

GLASS kumandalari

Mekanik tuş takimi modeller

Dümgmeye basilinca davlumbazinHCI 1 olarak ayarlanir.

T3 Hiz 2

Dümgmeye basilinca davlumbazin hiji 2 olarak ayarlanir.

T4 Hiz 3

Dümgmeye basilinca davlumbazin hiji 3 olarak ayarlanir.

T5 lsiklar ACIK/KAPALI

Islev duğmeli tuş takimi modeller

Hizi 1 olarak ayarlamak icin davlumbaz kapaliyken duğmeye basin. Davlumbaz calisiyyorken duğmeye basilınca ünite kapanir (OFF).

T2 Hiz 1

Dümgmeye basilinca davlumbazin hiji 1 olarak ayarlanir.

T3 Hiz 2

Dümgmeye basilinca davlumbazin hiji 2 olarak ayarlanir.

T4 Hiz 3

Dümgmeye basilinca davlumbazin hiji 3 olarak ayarlanir.

T5 Turbo

Dügmeye basilarica davlumbaz yuksek hizda calismaya baslar. 5 dakika sonra ise davlumbaz onceki hiza geri doner; bir hiz duğmesine (T2, T3 veya T4) basilarica turbo modundan Çikir ve seçilen hiz ayarlanir.

T6 Isiklar AÇIK/KAPALI

T2 simgesi yanipSONUYORSa yaq filtresi dolmus, T3 simgesi yanipSONUYORSa koku filtresi dolmus, her iki simge birlikte yanipsonuyorsa her iki filtre de dolmus demektir. Bu durumda, gerektigi sekilde yaq filtresini (A) veya koku filtresini (B) ya da her ikisini temizlemeniz/deigistirmeniz gerekir (bkz. "Temizlik ve Bakim").

Filtre sayacinı sifirlamak icin:

Davlumbaz açıkken T5 düğmesini 3 saniye basii tutun.
Uyarı LED'i üç kez yanıp söner ve ardindan normal modulo)döner.

Her iki filtrue uyarisi da aynianda aktifse, her ikisini ayriayr sifirlamaniz gerekir.

Birinci sekans yağ filtresini, ikinci sekans ise koku filtresini sifirlar.

Davlumbazin yapilandirilmasi:

Davlumbazın calisma modunu ayarlamakkın,ürün kapal durumdayken T5duğmesine 6 saniye boyunca basili tutun.Tesisat turunu gostermek adina T2 ya da T3 simgesi yanacaktir: T2 havalandirma,T3 filtreleme

Tesisat turunu, periyodik olarak T4 duğmesine basarakdehyistirebilirsiniz.

Yeni yapilandirma ayaraları kaydetmek icin T1 düzmesine basın.

Islev Dügmeli tuş takimina ve goftergeye sahip modeller

Hizi 1 olarak ayarlamak icin davlumbaz kapaliyken duğmeye basin. Davlumbaz calisiyyorken duğmeye basilınca ünite kapanir (OFF).

T2 Hiz -

Dümgemey basilinca davlumbaz önceki hija doner.

T3 Hiz +

Dümgeye basilarica davlumbaz sonraki haha ceger.

T4 Turbo

Bu Dügmeye BASISıncа davlumbaz yüzsek yüzda calişir; gõsterge üzerinde "b" harfi yavaşa yanıp söner. 5 dakika sonra davlumbaz.Onceki yüzinaDSL; dilerseniz, turbo modundayken iki Düɡmeden (T2 veya T3) birine basarak da onceki hiza-donebilirsiniz.

T5 Zamanlayici

Bu dugmeye basilinca davlumbazin kapatilmasi otomatik olarak 5 dakika geciktirilir. Zamanlayicinin dakika cinsinden geri sayimi gõsterge uzerinde gõsterilir. Zamanlayici sadecem manuel hizlara ayarlanabilir, turbo moduna ayarlanamaz.

T6 Isiklar AÇIK/KAPALI

Sol ustteki cubuk, yağ filtresinin doldugunu gõsterir.

Sag ustke cubuk, koku filtresinin doldugunu gosterir.

Her iki cubugun da yanip sonmesi ise, her iki filtrinin de doldugunu gosterir.

Bu durumda, gerektigi sekilde yağ filtresini (A) veya koku filtresini (B) ya da her ikisini temizlemeniz/değistirmeniz gerekir (bkz. "Temizlik ve Bakim"). Sonuncusu sadece filtrelli model icin geleerlidir.

Filtre sayacinı sifirlamak icin:

Davlumbaz açıkken T4 duğmesini 3 saniye basılı tutun. Her iki filtre uyarı da ayınanda aktifse, her ikisini ayır ayrı sifrlamaniz gerekir.

Birinci sekans yağ filtresini, ikinci sekans ise koku filtresini sifirlar.

Davlumbazin yapilandirilmasi

Davlumbazın calisma modunu ayarlamak icin, , ürün kapal durumdayken, T4 Düğmesini 6 saniye basili tutun. Uzun bir "bip" sesinden sonra, tesisatin Türü güruntülenir:

Kanalli

(sol alt kismdaki karenin yanip sonmesi).

Filtreli

(saç alt kismdaki karenin yanıp sönmesi).

Tesisat turunu, T4 duğmesine basarak degiştirebilirsiniz. Yapılandırma modundan çikmak icin T1 duğmesine bir kez Basin; unite kapatilir ve son güruntülenen ayar kaydedilir.

Bakım ve Temizlik

Dikkat! Uniteyi temizlemeden veya bakim yapmadanforces unitenin fisini prizden cekin veya ana devre kesicibaglantisini kesin.

Ijk temizleme

• Koruyucu filmi cikarin
• Nemli sürger ve az miktardaDOGAL sabunla temizleyin
  Nemli bir bezle durulayin
• Yumuşak bir bezle kurulayın; davlumbaz paslanmaz Çelikten imal edilmişi, metal parçaları da temizleyin

Düzenli temizleme

Davlumbazın ici ve dişi duzenli olarak (en az)yag滤resine uyguladügeniz bakim sikiğ kadar) temizlenmelidir. Nemli bir bez ve ilk suyla seyreltilimişnotr sivi deterjan kullanin. Aşindirici ürünler kullanmayın.

Uyar: Davlumbaz temizleme/parca degistirme talimatlarina uymamaniz yangina neden olabilir. Talimatlara harfien uyun. Hatali bakim yapilması vya yukaridaki talimatlara uyulmaması nedeniyle motorun hasar gormesinden ya da yangin cikmasindo nretici sorumlu tutulamaz.

Yag filtresine bakim uygulanmasi (A)

Yag filtresi, yemek pişirme sirasinda ortaya Çikan yag parçaciklarini tutar; asindirici olmayan bir deterjan kullanilarak elle veya Düşuk sicutkita kisa bir bulasik makinesi programinda ayda en azbir kez yikanmalidir.

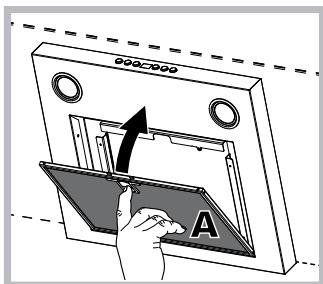

Yaqfiltresini cikarmak icin yayl kolu cekin. Bulaik

makinesinde yikandiğtakdirde metal filtrenin rengi degisebilir,ancak bu durum filtrperformansini etkilemez.

Karbon filtresine bakim uygulanmasi (B)

Karbon filtresi, yemek pişirme sirasinda çikan istenmeyen kokulari tutar. Filtre, yağ filtrresinin kullanıma seksligina ve yemek pişirme alşkanlığına®, alçık olarak belli bir sure sonra dolar (doyuma ulasir). Filtre kartuşu en az yirmi ayda bir yenisiyledehyşistirilmelidir.

Bu filtré YIKANAMAZ ve TEKRAR KULLANILAMAZ

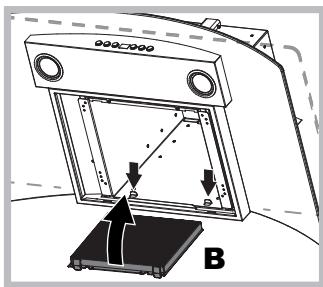

Sokme: Bunu davlumbaza sabitleyen ondeki iki kola bastirarak aktif karbon filtresini kaldiriniz.

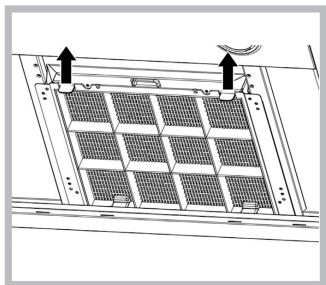

Takma: Aktif carbon filtresini davlumbazın kılıçuk metal dilleri üzerine once arkadan, daha sonra iki kola bastirarak önden takıniz.

Ampullerin degistirilmesi

Unitenin fisini cekin ve yağfiltresini cikarin.

Dikkat! Dokunmadan önce ampullerin soguk oldugundan emin olun.

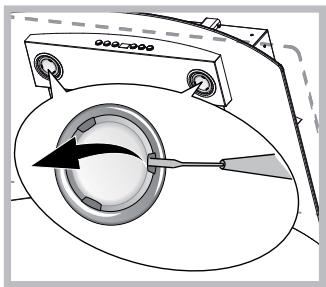

1. Düz uçlu kucuk bir tornavida vb. ile bastirip disari iterek koruyucuyu sokün.
2. Arizali ampulu degistirin. Sadece ayni tipte ampuller kullanin (detayl bilgi icin, asagidaki kilavuzda verilen teknik verilere bakin).
3. Koruyucuyu tekrar takin (iceriogrulu bastirin).

Lambalarin degiştirilmesi LED

Davlumbaz, LED teknolojili bir aydinlatma sistemyle donatilmıstir. LED lambalar konvansiyonel lambalara gore daha uzun hizmet ömr,u,daha iyi aydinlatma ve daha az elektrik sarfayati sunar. Bunlarin degistirilmesi icin lutfen Teknik Destek Servisine basvurun.

Elektrik kablosu

Elektrik kablosu hasar gormusse, olasi risklerin onlenmesi icin sadece uretici veya yetkili teknik servis tarafindan degistirilmelidir.

ISKARTAYA CIKARMA

Bu cihaz, 2012/19/EC Atik Elektrik ve Elektronik Ekipman (WEEE) direktifine uygun olarak isaretlenmiştin. Uniteyi.Doğru bir sekilde iskartaya Çi karan bir kullanı, çevrenin ve halka-SAğlügenın korunmasina katkı bulunmş olacaktir.

AEEY Yonetmeligine uygundur

Urún veya urúnle verilen dokümanlar uzerinde bulunan

sembolu, urunun siradan bir evsel atik olarak degerlendirilmemesi, elektrikli ve elektronik ekipmanlar icin atik toplama hizmeti sunan bir tesise teslim edilmesi gerektigini ifade etmektedir. Urunu, atik imhasi konusundaki yerel yonetmeliklere uygun bir sekilde elden cikarin. Bu urunun elleçlenmesi, geri kazanilmasi veya geridonusturulmesi hakkinda detayl bilgi almak icin, yerel makamlara, evsel atik imha hizmeti sunan tesislere veya urunu aldigini yetkili saticiya danisin.

Sorun Giderme

Kullanim sirasinda herhangi bir sorun yaşamaniz halinde, Teknik Servis'e BAŞvurmadan.Once aşagidaki basit kontrrolleri yapın:

Davlumbaz hiç calismiyorsa:

Sunlari kontrol edin:

• uniteyeGPCverildigini.
  bir hizi seçimi yapildigi.

Davlumbaz verimli calismiyorsa:

Sunlari kontrol edin:

• seçili motor hizinin ortaya Çikan duman ve buhar miktarini isleyebilecek kapasitede olduğunu.
• mutfagin, unitenin hava cekebilecegi sekilde yeterince havalandirildigin.
• carbon filtrresinin saglam oldugunu (filtrreli modelde).

Davlumbaz normal calisma sirasinda kapaniyorsa (duruyorsa):

Sunlari kontrol edin:

• uniteye güç verildügeni.
• devre kesicinin tetiklenmediğini.

Arizali calisma halinde, Teknik Servis'e basvurmadan once makinenin fisini cekin ve 5 saniye bekledikten sonra tekrar takin. Ariza devam ederse Teknik Servis'e basvurun.
