MANUALE UTENTE HGF95AMX HOTPOINT

Istruzioni per l'uso

CAPPA

Summario

Istruzioni per l'uso,1

Avvertenze,9

Assistenza,28

Installazione,31

Comandi GLASS,32

Manutenzione e cura,33

Anomalie erimedi,34

GB

English

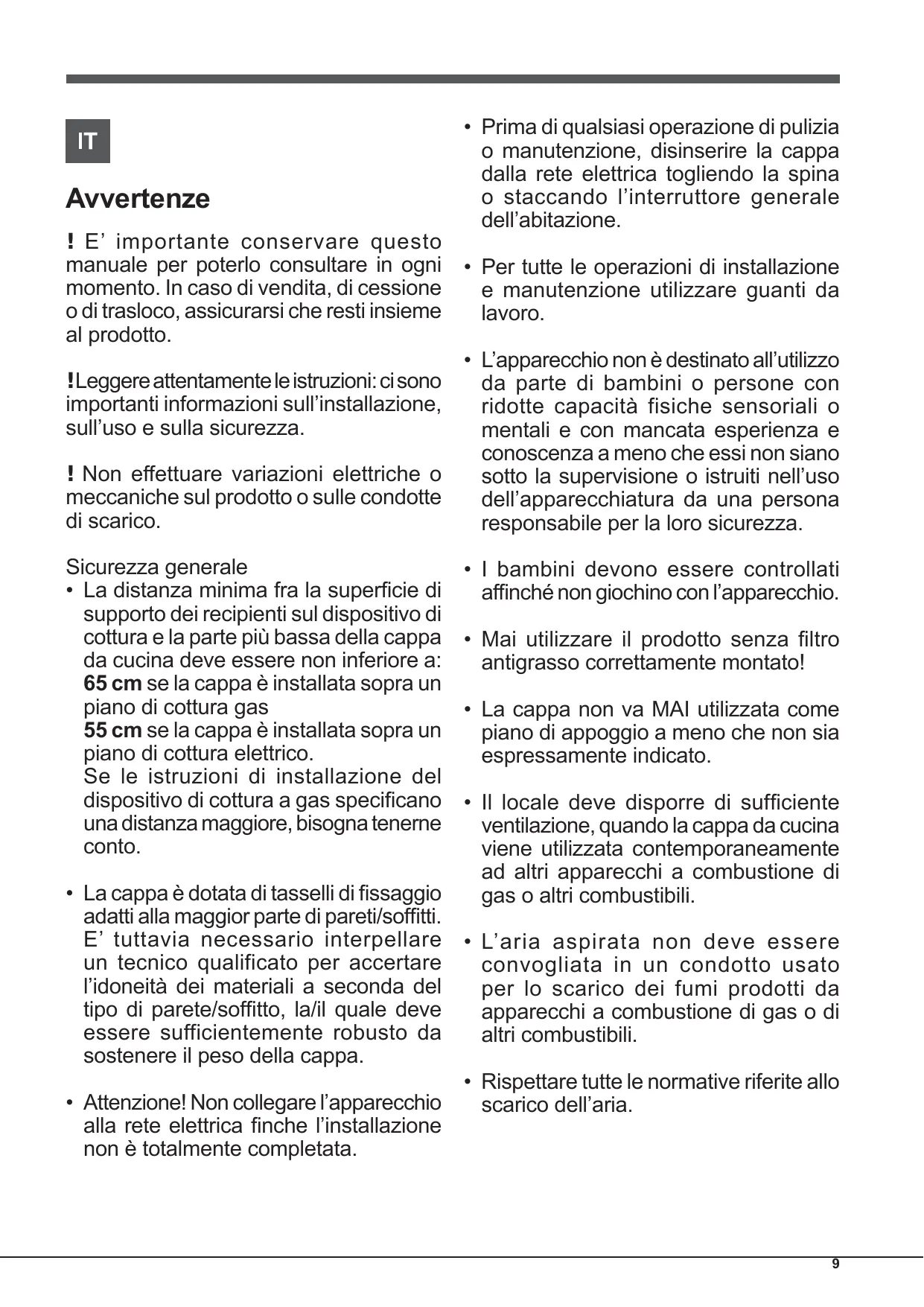

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'infallazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Sicurezza generale

• La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a:

65 cm se la cappa è installata sopra un piano di cottura gas

55 cm se la cappa è installata sopra un piano di cottura elettrico.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

• La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

E’ tuttavia necessario interpellare un tecnico qualificato per accertare l'idoneità dei materiali a seconda del tipo di parete/soffitto, la/il quale deve essere sufficientamente robusto da sostenere il peso della cappa.

• Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno cheassi non siano fatto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• Mai utilizzato il prodottoswana filtering antigrasso correttamente montato!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.
• Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparentecchi a combustione di gas o di altri combustibili.

• Rispettare tutte le normative riferite allo scarico dell'aria.

• E' severamente vietato cucinare cibi a fiamma libera sotto la cappa; l'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

• Si consiglia di tenere sotto costante controlo la cottura di cibitramite frittura, al fine di evitare che l'olio surriscaldato prenda fuoco.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• Si consiglia di pulire frequentlymente il prodotto, sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto come quanto espressamente indicato nelle istruzioni di manutenzione riportate in quello manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri compra rischi di incendi.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
• Attenzione! Le parti accessibili posso non diventare molto calde se utilizzate con degli appearecchi di cottura.

GB

Warnings

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

Il tipo di anomalia;
Ilmodelledella macchina (Mod.)
Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sull'apparecchio

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta. chiamare ilNumero Unico Nazionale 199.199.199* per.
essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

GB

Assistance

Per la corretta installmente del prodotto vedere le figure disponibili nelle prime pagine di questo libretto.

L'installazione va effettuata da personale qualificato.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete), o la spina non è posta in zona accessibile, applicare un Interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

Attenzione! Controllare sempre che il cavo di rete sua stato montato correttamente, prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il correttto funzionamento.

Scarico dell'aria (per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle performance di aspirazione ed un sensibile aumento della rumorosità. Si declina perci ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno più liscio possibile.
Il materiale del condotto deve essere approvato normativamente.
! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustioni (caldaie, caminetti, stufe, ecc.).
!Per lo scarico dell'aria da evacuare rispetto le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminataattraverso una cavity del muro a meno tale che questa cavity non sia destinata a questo scopo.
! Attrezzare il locale con delle prese d'aria per evitare che la cappa crei un pressione negativa nella stanza (che non deve superare i 0,04 mbar).
! L'azienda declina agli responsabilità qualora questonorme non vengano rispetto.

Filtrante o Aspirante ?

! La sua cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzare la cappa in versione filtrante va installato I'apposto KIT ACCESSORIO.

Nota: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono disponute in quello manuale (vedi "Versione filtrante").

Versione aspirante

La cappa depura l'aria e la espelle all'esternoattraverso un condotto di scarico (diametro 150mm) fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo delve ave una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilemente. Se la cappa è provvista di filtri carbone, quosti devono essere totti.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystemadi filtraggioaggiuntivoabase di carboni attivi.

Per questa versione è necessario deflettore aria, riduzione e filtrò/i carbone. Il tubo superiore deve averè le asole di evacuationza aria posizionate nella parte alta.

Dati Tecnici

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
GLASS 60cm	61-82	59.8	50	15/12
GLASS 90cm	61-82	89.9	50	15/12

Sigla Modelo	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HGF 9.5S AB X/HA
HGA 9.5S AB X/HA	Alogena	2 x 40	185
HGA 6.5S AB X/HA

Sigla Modelo	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HGF 9.8 AD X/HA
HGA 9.8 AD X/HA	Alogena	2 x 40	290
HGA 6.8 ADI X/HA
HGF 6.8 AD X/HA

Sigla Modelo	Lampada (V)	Assorbimento Lampada (W)	Assorbimento Totale (W)
HGA 9.5 AM X/HA
HGF 9.5 AM X/HA	Alogena	2 x 40	150
HGA 6.5 AM X/HA
HGF 6.5 AM X/HA

	Potenza	Tensione	Attacco	Dimensioni
Alogena 25 W	2 x 25 W	230 V	G9	L40xØ14
Alogena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

Gruppo di Rischio 1 secondo norma EN 62471

Le cappe sono conformi alle seguenti Direttive EC:

• Presente solo in alcuni modelli

Comandi GLASS

Modelli con pulsantiera meccanica

Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 ON/OFF luci

Modelli con Pulsantiera Soft Button

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 Booster

Premendo il pulsante la cappa passa dalso stato precedente alla velocità intensiva. Dop 5 minuti, la cappa tornerà alla velocità impostata in precedenza; premendo inceve un tasto velocità (T2, T3 o T4) si uscirà alla funzione booster, impostando la velocità selezionata.

T6 ON/OFF luci

Segnalazione filtrone grassi e odori

Il lampeggio dell'icona relativà alla prima velocità T2 indica la saturazione del filtro grassi, Il lampeggio dell'icona relativà alla seconda velocità T3 indica la saturazione del filtrò odori, Il lampeggio di entrambè le icone T2 e T3 indica la saturazione di entrambi i filtri. Sarà dunque necessario provvedere alla pulizia/sostituzione dei filtrì grassi “A” e/o odori “B” (vedi “Manutenzione e cura”).

Per resettare il contatore del filtro:

Mentre la cappa è accesa, premere per tre secondi T5. Il led che segnala il warning lampeggerà tre volte, per poi tornare alla visualizzazione di normale funzionamento.

Nel caso di segnalazione contemporanea di entrambi i warning filtri, occorrere ripetere l'operazione di reset.

La prima sequenza resetta il filtro grassi, la seconda il filtro odori.

Configurazione della cappa:

Per configurare la modalità di lavoro della cappa desiderata, da prodotto spento premere T5 per circa 6 secondi. Le icone T2 o T3 si accenderanno ad indicare il tipo di INSTALLazione: T2 aspirante, T3 filtrante.

E' possibile cambiare il tipo di installmente premendociclicamente il tasting T5.

Per salvare la nuova configurazione è necessario premere singularmente il tasto T1

Modelli con Pulsantiera Soft Button + Display

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità -

Premendo il pulsante la cappa passa alla velocità precedente.

T3 Velocità +

Premendo il pulsante la cappa passa alla velocità successiva.

T4 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva; sul display lampeggerà lentamente la lettera “b”. Dopò 5 minuti, la cappa tornera alla velocità impostata in precedenza, effetto che si può ottenereanche durante il funzionamento del booster, premendo un tasting velocità (T2 o T3).

T5 Timer

Ogni qual volta che si preme tale pulsante, lo spegnimento automatico della cappa verrà posticipato di 5 minuti. Il count-

down in minuti della durata del timer sare visualizzato sul display. Il timer è impostabile solo per le velocità manuali, non per il booster.

T6 ON/OFF luci

Segnalazione filtro grassi e odori

Il lampeggio della barra in alto a sinistra indica la saturazione del filtro grassi.

Il lampeggio della barra in alto a destra indica la saturazione del filtro odori.

Il lampeggio di entrambhe le barre indica la saturazione dei due filtri.

Sara dunque necessario provvedere alla pulizia/sostituzione dei filtri grassi "A" e/o odori "B" (vedi "Manutenzione e cura"), quest'ultimo solo per le cappe filtranti.

Per resettare il contatore del filtro:

Mentre la cappa è accesa, premere per tre secondi T4. Nel caso di segnalazione contemporanea di entrambi i warning filtri, occorrà ripetere l'operazione di reset. La prima sequenza resettta ilrosso grassi, la seconda ilrosso odori.

Configurazione della cappa

Per configurare la modalità di lavoro della cappa desiderata, da prodotto spento, premere T4 per circa 6 secondi. Dop o un beep lungo, il tipo di installatione verrà visualizzato sul display:

Aspirante

(quadrato in basso a sinistra lampeggiante).

Filtrante

(quadrato lampeggiante in basso a destra).

E' possibl eambiare il tipo di installatione premendo il tasto T4.Per uscire alla modalita di configurazione è necessaria una pressione singola di T1, che fa spegnere il prodotto salvando l'ultima impostazione visualizzata.

Manutenzione e cura

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Prima pulizia

• Togliere le pellicole protettive
• Eliminare le impurità con una spugna umida e poco sapone neutro
• Risciacquare con un panno umido
• Asciugare con un panno morbido, se la cappa è inox seguire la satinatura del metallo

Pulizia periodica

La cappa va pulita frequentlymente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida. Evitare l'uso di prodotti abrasivi o corrosivi.

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri compra rischi di incendi. Si raccomanda quando di atteneri alle istruzioni suggerite. Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

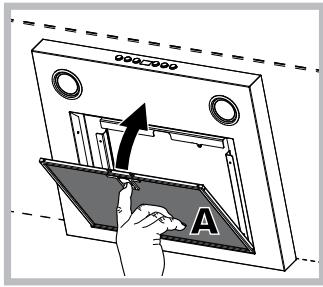

Manutenzione dei filtri antigrasso (A)

Il filtro antigrasso trattiene le particelle di grasso derivanti alla cottura;esso deve essere pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Per smontare il filtro grassi tirare la maniglia di sgancio

a molla. Con il lavaggio in lavastoviglie il filtrato antigrasso metallico potrebbe scolorirsi, ma le sue performance di filtraggio non variano.

Manutenzione del filtro al carbone (B)

Il filtrone carbone trattiene gli odori sgradevoli derivanti alla cottura. La saturazione del filtrone carbone si verifica dopo un uso più o meno prolongato, a seconda del tipo di cucina e della regolarità della pulizia del filtrone grassi. In agli caso è necessario sostuire la cartuccia al massimo agli venti mesi. Questo filtrone NON può essere lavato o rigenerato

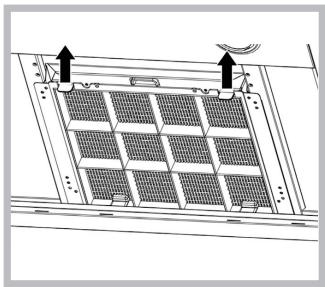

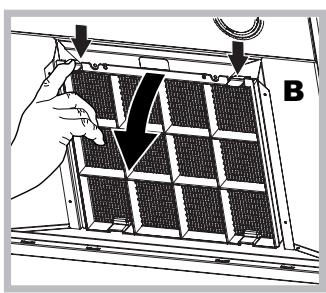

Smontaggio: Rimuovere il过滤 a carboni attivi premendole due leve anteriors che lo fissano alla cappa.

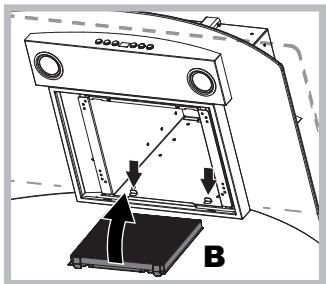

Montaggio: Agganciare il filtro a carboni attivi prima posteriormente sulle linguette metalliche della cappa, poi anteriormente premendo le due leve.

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica e rimuovere i filtri antigrasso.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

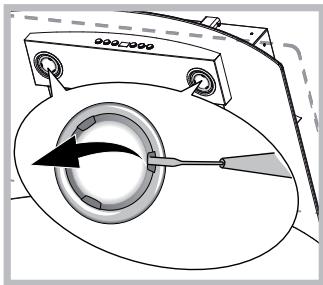

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.

2. Sostituire la lampada danneggiata. Utilizzare solo lampade con le stesse caratteristiche di quale danneggiate (per maggiori dettagli vedere i dati tecnici riportati nel seguente libre

3. Richiudere la protezione (fissaggio a scatto).

Sostituzione delle lampade LED *

La cappa è dotata di unsystema di illuminazione basato sulla technologia LED. I Led garantiscono una illuminazione ottimale, una durata maggiore e un minore consumo rispetto alla lampade tradizionali. Per la sostituzione rivolgersi al servizio assistenza.

Cavo elettrico

Se il cavo di alimentazione è danneggiatoessopuoessere sostituito dal costruttore o dal suo servizio assistenza tecnica in modo da prevenir agli rischio.

Utilizzare esclusivamente accessori e ricambi originali. Li trovi nei Centri di Assistenza più vicini a te, oppure chiamando al numero 199.199.199*

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato

Anomalie e rimedi

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:

Verificare che:

non c'é interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Ilchio carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

non c'é interruzione di corrente.
- il dispositivo di interruzione omnipolare non sia scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio Assistenza, scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegarlo nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.
