ISLK 66 ASX - ISLK 66 AS X - ISLK 66 AS K - ISLK 66 AS X/1 - ISLK 66 AS W - Réfrigérateur combiné INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante décorative
Marque	Indesit
Modèles compatibles	ISLK 66 ASX, ISLK 66 AS X, ISLK 66 AS K, ISLK 66 AS X/1, ISLK 66 AS W
Hauteur (cm)	13,3
Largeur (cm)	59,9
Profondeur (cm)	51
Diamètre de sortie d'air (cm)	12,5
Tension d'alimentation	220-240 V ~ 50/60 Hz
Ampoule d'éclairage	Halogène 28 W, culot E14, Ø35 mm
Commandes	Boutons mécaniques : lumière ON/OFF, moteur OFF, 3 vitesses (min, moy, max)
Version d'utilisation	Aspirante (évacuation extérieure) ou filtrante (recyclage intérieur avec kit charbon)
Filtre anti-graisse	Métallique ou papier (selon modèle), nettoyage mensuel
Filtre à charbon actif	Non fourni, remplacement tous les 4 mois
Distance minimale de la table de cuisson	60 cm (électrique) / 75 cm (gaz ou mixte)
Installation	Murale (vis et chevilles fournies), sortie d'air vers l'extérieur
Protection électrique	Disjoncteur omnipolaire recommandé
Matériaux	Acier inoxydable / verre (selon finition)
Nettoyage extérieur	Chiffon humide avec détergent neutre, pas d'abrasif ni d'alcool
Remplacement de l'ampoule	Débrancher, laisser refroidir, utiliser ampoule identique (28W E14)
Sécurité	Débrancher avant entretien ; ne pas utiliser sans grille ; ne pas flamber sous la hotte
Normes	Sécurité EN/IEC 60335, performances EN/IEC 61591, CEM EN 55014
Conformité	Directives 2014/35/EU (BT) et 2014/30/EU (CEM)
Poids	Non spécifié (env. 10-15 kg estimé)

FOIRE AUX QUESTIONS - ISLK 66 ASX - ISLK 66 AS X - ISLK 66 AS K - ISLK 66 AS X/1 - ISLK 66 AS W INDESIT

Comment nettoyer les filtres anti-graisse de ma hotte Indesit ?

Les filtres anti-graisse doivent être nettoyés une fois par mois. S'ils sont métalliques, lavez-les à la main avec un détergent non agressif ou au lave-vaisselle à basse température (cycle court). S'ils sont en papier, remplacez-les par un neuf. Pour accéder aux filtres, ouvrez la grille d'aspiration en libérant les taquets.

Quand dois-je changer le filtre à charbon de ma hotte ?

Le filtre à charbon doit être remplacé au maximum tous les 4 mois, ou plus tôt si l'utilisation est intensive. Il ne se nettoie pas et ne se régénère pas. Retirez d'abord les filtres anti-graisse, puis montez les nouveaux filtres à charbon en les clipsant sur le support moteur.

Comment remplacer l'ampoule de ma hotte Indesit ?

Débranchez d'abord l'appareil. Assurez-vous que l'ampoule est froide. Retirez la grille. Remplacez l'ampoule défectueuse par une ampoule halogène 28 W, culot E14, Ø35 mm (modèle bougie). Remettez la grille en place.

Comment passer ma hotte en version filtrante ?

Votre hotte est livrée prête pour la version aspirante (évacuation extérieure). Pour l'utiliser en version filtrante (recyclage intérieur), vous devez acheter le kit d'accessoires charbon actif (non fourni). Installez les filtres à charbon comme indiqué dans la notice, et assurez-vous que l'air est renvoyé dans la pièce (ne pas obstruer la sortie).

Quelle est la hauteur minimale d'installation au-dessus de la cuisinière ?

La distance minimum entre le plan de cuisson et la partie la plus basse de la hotte est de 60 cm pour une cuisinière électrique et de 75 cm pour une cuisinière à gaz ou mixte. Respectez toujours les instructions du fabricant de la cuisinière si elles imposent une distance plus grande.

Que faire si ma hotte ne fonctionne plus ?

Vérifiez d'abord qu'il n'y a pas de coupure de courant et qu'une vitesse a bien été sélectionnée. Si la hotte s'éteint en cours d'utilisation, vérifiez que le disjoncteur omnipolaire ne s'est pas déclenché. Débranchez la hotte 5 secondes puis rebranchez-la. Si le problème persiste, contactez le service après-vente.

Puis-je laver les filtres métalliques au lave-vaisselle ?

Oui, vous pouvez laver les filtres anti-graisse métalliques au lave-vaisselle, mais à basse température et sur un cycle court. Attention : le lavage au lave-vaisselle peut provoquer une décoloration, mais cela n'affecte pas les performances de filtration.

Comment réduire l'impact environnemental de ma hotte ?

Utilisez la vitesse minimum pendant la cuisson, et laissez la hotte fonctionner quelques minutes après. Augmentez la vitesse uniquement en cas de forte vapeur ou fumée. Remplacez les filtres à charbon régulièrement et nettoyez les filtres à graisse pour maintenir l'efficacité. Utilisez un conduit d'évacuation du diamètre maximum recommandé.

Est-il obligatoire d'installer un disjoncteur ?

Si la hotte est raccordée directement au réseau électrique sans prise accessible après installation, un disjoncteur omnipolaire normalisé est obligatoire pour permettre la déconnexion complète de l'appareil. Si une prise murale accessible est présente, elle suffit.

Que faire si la hotte aspire mal ?

Vérifiez que la vitesse sélectionnée est adaptée à la quantité de fumée/vapeur. Assurez-vous que la cuisine est suffisamment aérée (entrée d'air). Si vous êtes en version filtrante, le filtre à charbon est peut-être saturé (à remplacer). Vérifiez aussi que les filtres anti-graisse sont propres et que le conduit d'évacuation n'est pas obstrué.

MODE D'EMPLOI ISLK 66 ASX - ISLK 66 AS X - ISLK 66 AS K - ISLK 66 AS X/1 - ISLK 66 AS W INDESIT

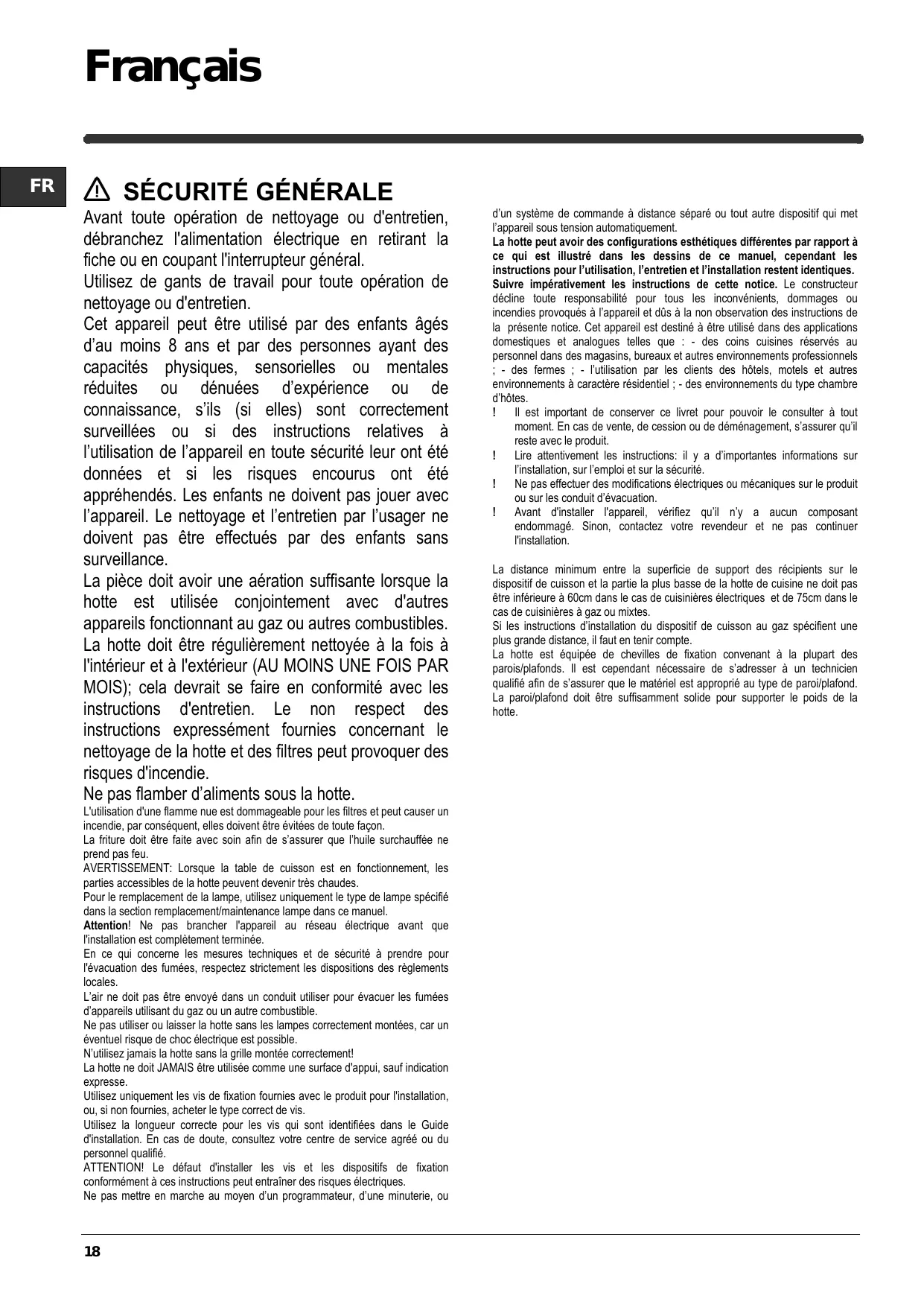

Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retardant la fiche ou en coupant l'interrupteur général.

Utilisez de gants de travail pour toute opération de nettoyage ou d'entretien.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journier avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectuels par des enfants sans surveillance.

La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparêils fonctionnant au gaz ou autres combustibles. La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

Ne pas flamber d'aliments sous la hotte.

L'utilisation d'une flamme neue est dommageable pour les filtres et peut causeur un incendie, par consequent, elles doivent etre évitées de toute façon.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuventvenir très chaudes.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.

En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.

L'air ne doit pas etre envoye dans un conduit utiliser pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.

N'utilisez jamais la hotte sans la grille montée correctement!

La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.

Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez votre centre de service agrée ou du personnel qualifié.

ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

Ne pasmettre en marche au moyen d'unprogrammateur,d'une minuterie,ou

d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

La hotter peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconveniens, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparil est destiné à être utilisé dans des applications domestiques et analogues telles que : - descoins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnels ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnementes à caractère résidentiel ; - des environnementes du type chambre d'hôtes.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
! Avant d'installer l'appareil, vérifie qu'il n'y a peu composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 60cm dans le cas de cusinières électriques et de 75cm dans le cas de cusinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technician qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond.

La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placee dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz toujours que le cable d'alimentation soit monté correctement.

Changement du cable d'alimentation

Attention! Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nos déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire.

! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).

! Éviter les variations excessives de section du tuyau.

Pour ce produit, l'utilisation de la sortie arrêté est INTERDITE dans les pays de la Communauté Européenne, les pays de l'AÉLE, la Turquie et tous les pays soumis aux Directives Européennes 65/2014 et 66/2014.

! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE?

! Voitre hotte est prete pour etre utilise en version aspirante.

Pour utiliser la hotter en version filtrante, il faut installer le KIT

ACCESSOIRESPrèvu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque: Si foumi dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Si la hotte est equipee d'un filtre a charbon, ce dernier doit etre enleve.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la piece.

Pour utiliser la hotte dans cette version, vousdezest Installer un systeme de filtrage supplémentaire basé sur charbon actif.

COMMANDES

a. ON/OFF lumières
b. OFF moteurs
c. -d. -e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

ENTRETIEN

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détosifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Entretien des filtres anti-graisses

Il retient les particules deGRAISE issues de la cuisson.
S'il est situé à l'intérieur d'une grille support, il peut s'agir d'un des modèles suivants:
Le filtrer en papier doit etre changé une fois par mois ou s'il se colore sur sa partie supérieure, lorsque la coloration transparait au travers de la grille.
Il filtró metallique doit être nettoyé une fois par mois avec un detergent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court.
Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

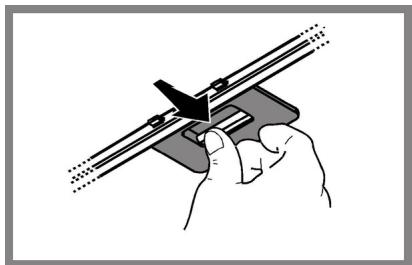

Pour acceder au filtré aGRAISSER ouvrir la grille d'aspiration S grace aux taquets T en les libérants des fixations U.

Le cadre métallique autoportant n'a pas de grille de support, pour l'enlever, tirer les ressorts de décrochage vers l'arrière et extraire le cadre vers le bas.

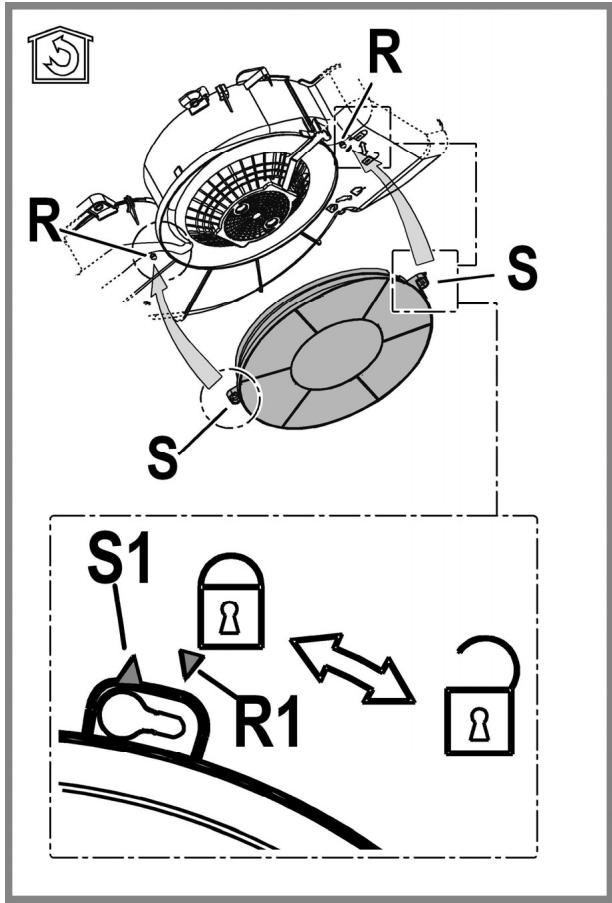

Entretien des filtrres au charbon

Retient les odeurs désagreables de cuisson.

La saturation du charbon actif se constate après unemploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtré àGRAisses. En tout cas, il est nécessaire de changer le filtré après, au maximum, quatre mois.

IL NE PEUT PAS être nettoyé ou régénéré.

Retirez les frittesGRAISSES.

Monter les filtres de façon qu'ils recouvent le moteur

Contrôlez que les chevilles R Presentses sur le support de ventilation se trouvent en face des fentes S, puis tournez dans le sens des aiguilles d'une montre jusqu'au blocage.

Pour le démontage, procédez dans l'ordre inverse.

Remontez les filtresGRAISSES.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez la vente ampoule avec le même type tel que spécifique par l'étiquette des caractéristiques ou à proximé de l'ampoule même sur le capot.

Enlever la grille.

Remplacer l'ampoule endommagée.

Utiliser uniquement des ampoules halogènes à bougie Ø35mm E14 28W.

Replacer la grille.

ÉLIMINATION

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole presente sur l'appareil ou sur la documentation qui
l'accompagne indique que ce produit ne peut en aucun cas etreaite comme
déchet menager. Il doit par consequence et remis a un centre de collecte des
déchets charged du recyclage des équipements electriques et electroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets
en vigueur dans le pays d'installation.
Pour obtaining de plus amples details au sujet du traitement, de la recupération et
du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de
votre commune, à la société de collecte des déchets ou directement à voiture
revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1: EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotter à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumee ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRASSSE lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

Si la hotte ne fonctionne pas:

S'assurer:
- de l'absence de coupure de courant.
- qu'une vitesse a eté sélectionnée.

Si la hotte a un faible rendement:

S'assurer:
- que la vitesse du moteur sélectionné est suffisante pour la quantité de fumée et de vapeurs libérées.
- que la cuisine est insuffisamment aérée pour assurer une prise d'air.
- que le filtré à charbon n'est pas usé (hotte en version filtrante).
Si la hotte s'eteint durant son fonctionnement normal:
S'assurer:
- de l'absence de coupure de courant.
- que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotter ne fonctionne pas correctement, débranche la prise pendant environ 5 secondes, puis rebranche-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUE

Modèle	Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø de tube d'évacuation (cm)
ISLK 66 AS W
ISLK 66 AS K
ISLK 66 AS X	13,3	59,9	51	12,5
ISLK 66 AS X
ISLK 96 AS X
ISLK 66F AS X
ISLK 66F AS W
ISLK 56 AS W	13,3	49,9	51	12,5
ISLK 56 AS X
IAEV 66F AS X	61,5-100	59,9	51	12,5

Voir la plaque signalétique pour la puissance totale absorbée et la puissance absorbée par l'ampoule d'éclairage.

	Puisance (W)	Tension (V)	Culot	Dimensions(mm)
Halogène	28W	220-240	E14	100xØ35

Cette hotte est fabriqué conformément aux exigences des directives européennes suivantes:

Directive basse tension: 2014/35/EU (26-02-2014)
Directive CEM : 2014/30/EU (26-02-2014)

Éléments non fournis avec la hotte
