ISLK 66 ASX - ISLK 66 AS X - ISLK 66 AS K - ISLK 66 AS X/1 - ISLK 66 AS W - Frigorifero combinato INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante decorativa
Marca	Indesit
Modelli compatibili	ISLK 66 ASX, ISLK 66 AS X, ISLK 66 AS K, ISLK 66 AS X/1, ISLK 66 AS W
Altezza (cm)	13,3
Larghezza (cm)	59,9
Profondità (cm)	51
Diametro uscita aria (cm)	12,5
Tensione di alimentazione	220-240 V ~ 50/60 Hz
Lampadina di illuminazione	Alogena 28 W, attacco E14, Ø35 mm
Comandi	Pulsanti meccanici: luce ON/OFF, motore OFF, 3 velocità (min, media, max)
Versione d'uso	Aspirante (evacuazione esterna) o filtrante (ricircolo interno con kit carbone)
Filtro antigrasso	Metallico o carta (a seconda del modello), pulizia mensile
Filtro a carbone attivo	Non fornito, sostituzione ogni 4 mesi
Distanza minima dal piano cottura	60 cm (elettrico) / 75 cm (gas o misto)
Installazione	A parete (viti e tasselli forniti), uscita aria verso l'esterno
Protezione elettrica	Interruttore onnipolare raccomandato
Materiali	Acciaio inossidabile / vetro (a seconda della finitura)
Pulizia esterna	Panno umido con detergente neutro, non abrasivo né alcol
Sostituzione della lampadina	Scollegare, lasciare raffreddare, utilizzare lampadina identica (28W E14)
Sicurezza	Scollegare prima della manutenzione; non utilizzare senza griglia; non flambare sotto la cappa
Norme	Sicurezza EN/IEC 60335, prestazioni EN/IEC 61591, CEM EN 55014
Conformità	Direttive 2014/35/UE (BT) e 2014/30/UE (CEM)
Peso	Non specificato (ca. 10-15 kg stimato)

Domande frequenti - ISLK 66 ASX - ISLK 66 AS X - ISLK 66 AS K - ISLK 66 AS X/1 - ISLK 66 AS W INDESIT

Come pulire i filtri antigrasso della mia cappa Indesit?

I filtri antigrasso devono essere puliti una volta al mese. Se sono metallici, lavateli a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura (ciclo breve). Se sono di carta, sostituiteli con uno nuovo. Per accedere ai filtri, aprire la griglia di aspirazione rilasciando le linguette.

Quando devo cambiare il filtro a carbone della mia cappa?

Il filtro a carbone deve essere sostituito al massimo ogni 4 mesi, o prima se l'uso è intensivo. Non si pulisce né si rigenera. Rimuovere prima i filtri antigrasso, quindi montare i nuovi filtri a carbone agganciandoli al supporto motore.

Come sostituire la lampadina della mia cappa Indesit?

Scollegare prima l'apparecchio. Assicurarsi che la lampadina sia fredda. Rimuovere la griglia. Sostituire la lampadina difettosa con una lampadina alogena 28 W, attacco E14, Ø35 mm (modello candela). Rimettere la griglia.

Come passare la mia cappa in versione filtrante?

La vostra cappa è fornita pronta per la versione aspirante (evacuazione esterna). Per utilizzarla in versione filtrante (ricircolo interno), dovete acquistare il kit accessori carbone attivo (non fornito). Installare i filtri a carbone come indicato nel manuale, e assicurarsi che l'aria venga reimmessa nella stanza (non ostruire l'uscita).

Qual è l'altezza minima di installazione sopra il piano cottura?

La distanza minima tra il piano cottura e la parte più bassa della cappa è di 60 cm per un piano elettrico e di 75 cm per un piano a gas o misto. Rispettare sempre le istruzioni del produttore del piano cottura se impongono una distanza maggiore.

Cosa fare se la mia cappa non funziona più?

Verificare prima che non ci sia mancanza di corrente e che sia stata selezionata una velocità. Se la cappa si spegne durante l'uso, controllare che l'interruttore onnipolare non sia scattato. Scollegare la cappa per 5 secondi e ricollegarla. Se il problema persiste, contattare il servizio post-vendita.

Posso lavare i filtri metallici in lavastoviglie?

Sì, potete lavare i filtri antigrasso metallici in lavastoviglie, ma a bassa temperatura e con un ciclo breve. Attenzione: il lavaggio in lavastoviglie può causare scolorimento, ma ciò non influisce sulle prestazioni di filtrazione.

Come ridurre l'impatto ambientale della mia cappa?

Utilizzare la velocità minima durante la cottura, e lasciare la cappa in funzione per qualche minuto dopo. Aumentare la velocità solo in caso di forte vapore o fumo. Sostituire regolarmente i filtri a carbone e pulire i filtri antigrasso per mantenere l'efficienza. Utilizzare un condotto di scarico del diametro massimo raccomandato.

È obbligatorio installare un interruttore?

Se la cappa è collegata direttamente alla rete elettrica senza una presa accessibile dopo l'installazione, è obbligatorio un interruttore onnipolare normalizzato per consentire la disconnessione completa dell'apparecchio. Se è presente una presa a muro accessibile, è sufficiente.

Cosa fare se la cappa aspira male?

Verificare che la velocità selezionata sia adeguata alla quantità di fumo/vapore. Assicurarsi che la cucina sia sufficientemente areata (ingresso aria). Se si è in versione filtrante, il filtro a carbone potrebbe essere saturo (da sostituire). Controllare anche che i filtri antigrasso siano puliti e che il condotto di scarico non sia ostruito.

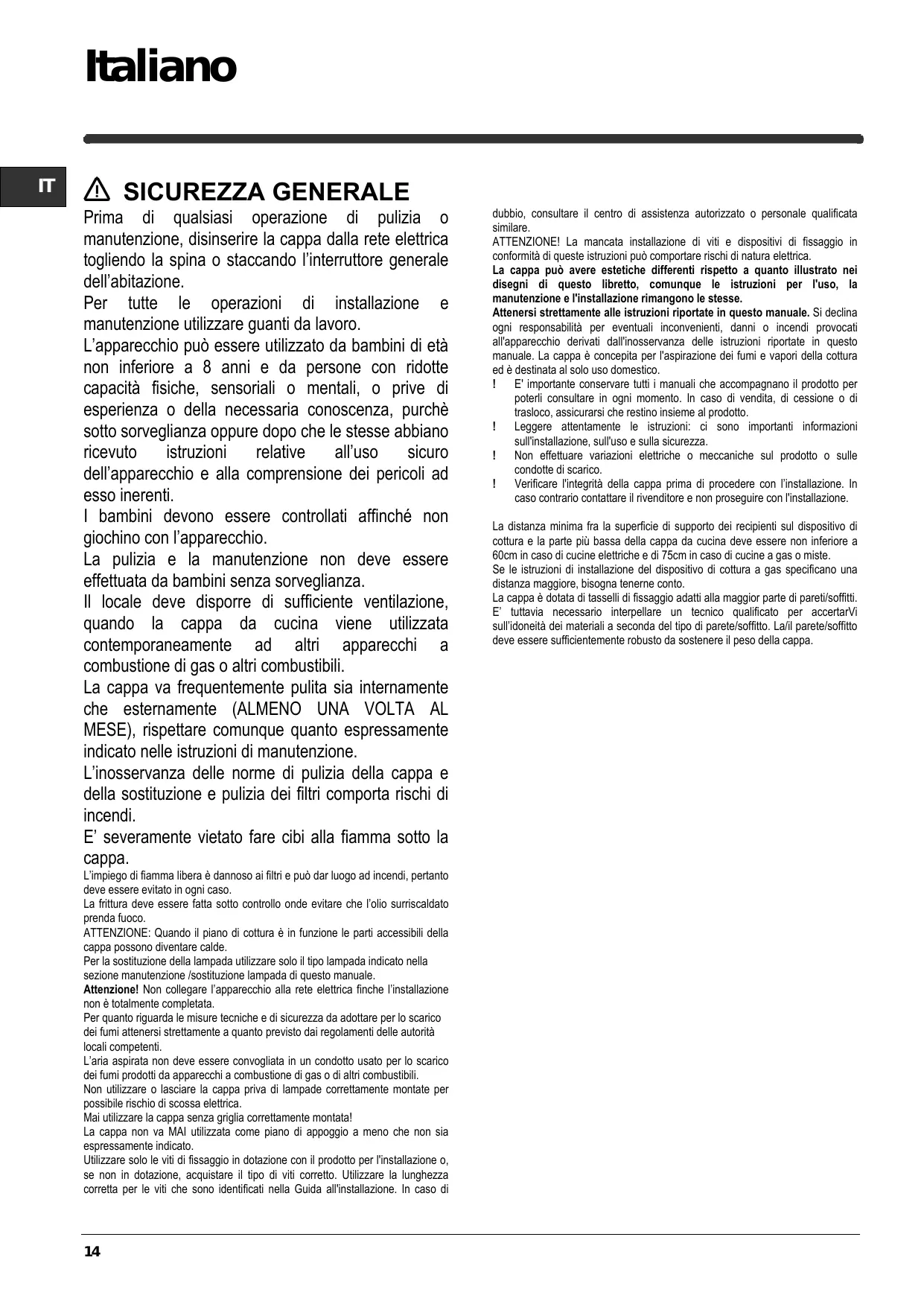

MANUALE UTENTE ISLK 66 ASX - ISLK 66 AS X - ISLK 66 AS K - ISLK 66 AS X/1 - ISLK 66 AS W INDESIT

Prima di qualsi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.

L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, parchè molto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambinienza sorvegianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

La cappa va frequently pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quando espressamente indicato nelle istruzioni di manutenzione.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura delve essere fattà molto controlo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non delve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Maiutilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di

dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.

La cappa può essere estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparechio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

! E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 75cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

E' tuttavia necessario interpellare un technician qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo l'infallazione. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installatione,appicare un interruittore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualità similare.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò agli responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.

! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).

! Evitare cambiamenti drastici di sezione del condotto.

In quello prodotto l'utilizzo dell'uscita posteriore è VIETATO all'interno dei Paesi della Comunità Europea, dei Paesi EFTA, in Turchia e in tutti i Paesi soggetti alle Direttive EU 65/2014 e EU 66/2014.

! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

! La vostra cappa è pronta per essere utilizzata in versione aspirante. Perutilizzare la cappa in versione filtrante va installato l'apposto KIT ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.

Note: Se fornitto a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contenute in quello manuale.

Versione aspirante

I vapori vengono evacuiati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Se la cappa è provvista di filtri al carbone, questi devono essere totti.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

COMANDI

a. ON/OFF luci
b. OFF motori
c. -d. -e. Potenza aspirazione minima (c.), media (d.), massima (e.).

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

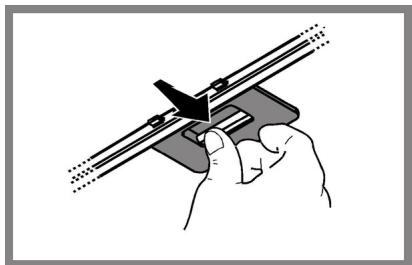

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Se situato all'interno di una griglia supporto, cui sono tutti dei tipi seguenti:

Ilhetto di carta deve essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai fori della griglia.

Il filtrato metallico deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglia il filtrato antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per acceder e ilimitedrassigrapirela griglia da aspirazione stramitegli sganci T e liberarlo dai fermi U.

Il filtrlo metallico autoportante non ha griglia di supporto, per rimuoverlo tirare le molle di sgancio verso dietro ed estrarre il filtrlo verso il basso.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrо grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON più essere lavato o rigenerato

Togliere i filtri antigrasso.

Montare i filtri a copertura del motore

Controllare che i perni R sul convogliatore corrispondano con le asole S, girare infinite in senso orario sino al bloccaggio.

Per lo smontaggio procedere in senso inverso.

Rimettere i filtri antigrasso.

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire la lampada danneggiata con una dello stesso tipo casi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

Rimuovere la griglia.

Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene a candela 035mm E14 28W.

Rimontare la griglia.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il symbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma devese essere consegnato presso l'idoneo punto di raccolta per il risciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e risciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche dello termine della cottura. Aumentare la velocità solo in caso di granità quantità di fumo e vapore, utilizzando la funzione booster solo in case最佳i. Per mantenere ben efficiente il systemi di riduzione degli odori, sostituire, quando è necessario, il/il filtrato/ir carbone. Per Maintainere ben efficiente il filtrato del grasso, pulirlo in caso di necessità. Per ottimIZzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del systemi di canalizzazione individato in quello manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:

Verificare che:

• non c'é interruzione di corrente.
• è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il filtro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'é interruzione di corrente.
• il dispositorio di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolverVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica extraendo la spina e collegatelo poi nuovamente. Nel caso in cui I'analomia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

DATI TECHNICI

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
ISLK 66 AS W
ISLK 66 AS K
ISLK 66 AS X	13,3	59,9	51	12,5
ISLK 66 AS X
ISLK 96 AS X
ISLK 66F AS X
ISLK 66F AS W
ISLK 56 AS W	13,3	49,9	51	12,5
ISLK 56 AS X
IAEV 66F AS X	61,5-100	59,9	51	12,5

Vedi targhetto caratteristica per l'assorbimento totale e l'assorbimento della lampada.

	Potenza (W)	Tensione (V)	Attacco	Dimensioni (mm)
Alogena	28W	220-240V	E14	100xØ35

La cappa è conforme alle seguenti Direttive EC:

Low voltage" Directive 2014/35/EU (26-02-2014)
EMC" Directive 2014/30/EU (26-02-2014)

Componenti non in dotazione con il prodotto

199.199.199
