РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ISLK 66 ASX - ISLK 66 AS X - ISLK 66 AS K - ISLK 66 AS X/1 - ISLK 66 AS W INDESIT

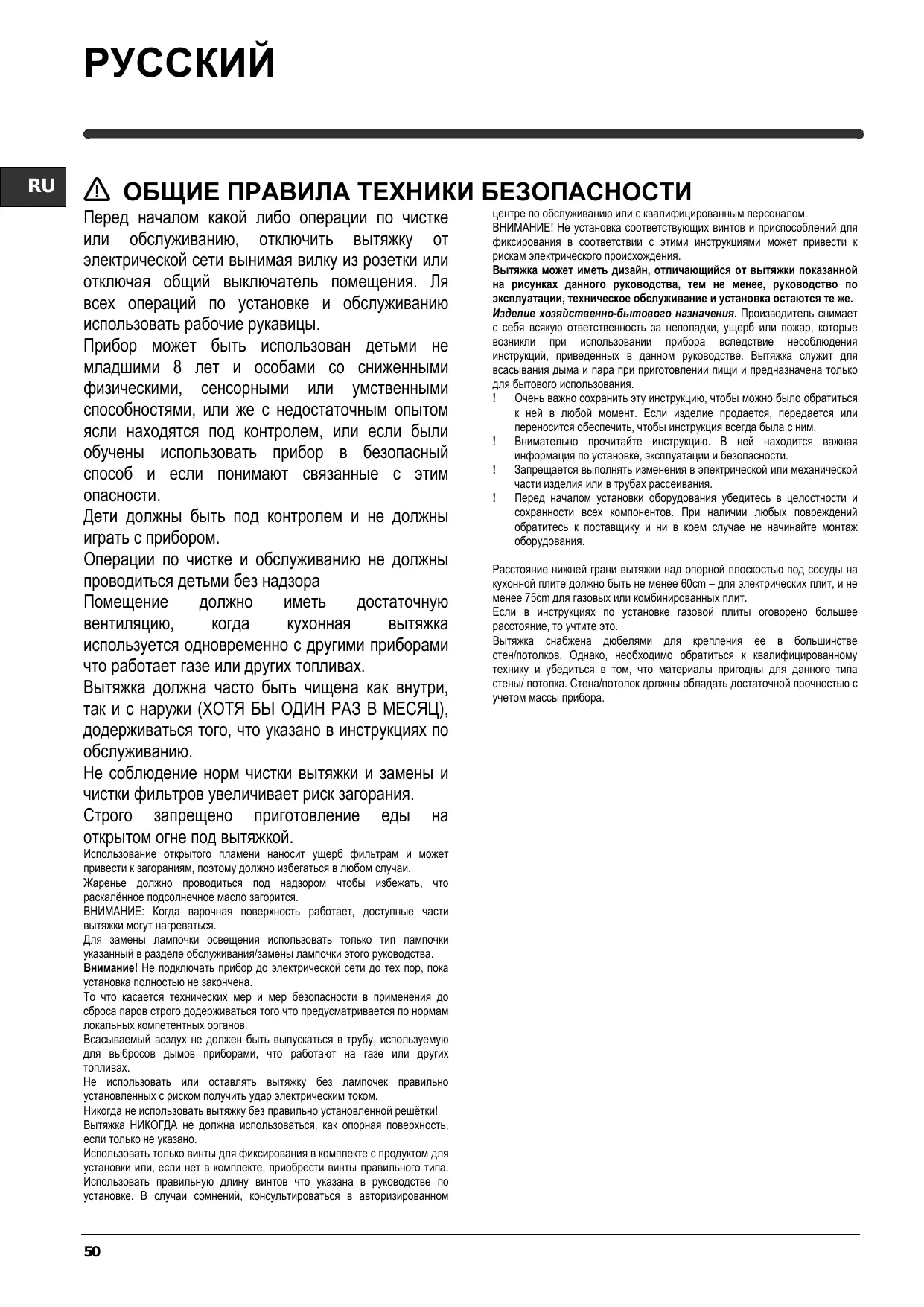

Перед началом какой либо операции по чистке или обслуживанию, отключить вытяжку от электрической сети вынимая вилку из розетки или отключая общий выключатель помещения. Ля всех операций по установке и обслуживанию использовать рабочие рукавицы. Прибор может быть использован детьми не младшими 8 лет и особами со сниженными физическими, сенсорными или умственными способностями, или же с недостаточным опытом ясли находятся под контролем, или если были обучены использовать прибор в безопасный способ и если понимают связанные с этим Дети должны быть под контролем и не должны играть с прибором. Операции по чистке и обслуживанию не должны проводиться детьми без надзора

достаточную вентиляцию,

используется одновременно с другими приборами что работает газе или других топливах. Вытяжка должна часто быть чищена как внутри, так и с наружи (ХОТЯ БЫ ОДИН РАЗ В МЕСЯЦ), додерживаться того, что указано в инструкциях по обслуживанию. Не соблюдение норм чистки вытяжки и замены и чистки фильтров увеличивает риск загорания. Строго запрещено приготовление еды на открытом огне под вытяжкой. Использование открытого пламени наносит ущерб фильтрам и может привести к загораниям, поэтому должно избегаться в любом случаи. Жаренье должно проводиться под надзором чтобы избежать, что раскалённое подсолнечное масло загорится. ВНИМАНИЕ: Когда варочная поверхность работает, доступные части вытяжки могут нагреваться. Для замены лампочки освещения использовать только тип лампочки указанный в разделе обслуживания/замены лампочки этого руководства. Внимание! Не подключать прибор до электрической сети до тех пор, пока установка полностью не закончена. То что касается технических мер и мер безопасности в применения до сброса паров строго додерживаться того что предусматривается по нормам локальных компетентных органов. Всасываемый воздух не должен быть выпускаться в трубу, используемую для выбросов дымов приборами, что работают на газе или других Не использовать или оставлять вытяжку без лампочек правильно установленных с риском получить удар электрическим током. Никогда не использовать вытяжку без правильно установленной решётки! Вытяжка НИКОГДА не должна использоваться, как опорная поверхность, если только не указано. Использовать только винты для фиксирования в комплекте с продуктом для установки или, если нет в комплекте, приобрести винты правильного типа. Использовать правильную длину винтов что указана в руководстве по установке. В случаи сомнений, консультироваться в авторизированном

центре по обслуживанию или с квалифицированным персоналом. ВНИМАНИЕ! Не установка соответствующих винтов и приспособлений для фиксирования в соответствии с этими инструкциями может привести к рискам электрического происхождения. Вытяжка может иметь дизайн, отличающийся от вытяжки показанной на рисунках данного руководства, тем не менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же. Изделие хозяйственно-бытового назначения. Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для бытового использования. Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается, передается или переносится обеспечить, чтобы инструкция всегда была с ним. Внимательно прочитайте инструкцию. В ней находится важная информация по установке, эксплуатации и безопасности. Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания. Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При наличии любых повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж оборудования. Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 60cm – для электрических плит, и не менее 75cm для газовых или комбинированных плит. Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это. Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/ потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора. ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему. Он должен отвечать действующим правилам и быть расположен в легкодоступном месте. Включить в розетку можно после установки. Если же вытяжка не снабжена вилкой (прямое подключения к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по Внимание! прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в том, что кабель питания правильно смонтирован. Замена электрокабеля Внимание! Во избежание всяких рисков, операция по замене кабеля питания должна быть произведена персоналом компетентной службы техобслуживанияa. ВЫБРОС ВОЗДУХА (для исполнения с отводом воздуха) Подсоединить вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный фланец). Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума. Производитель снимает с себя всякую ответственность по отношению выше сказанного. Использовать трубу с минимально необходимой длиной. ! Использовать трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°). Избегать резкого изменения сечения трубы. В этом продукте использование внешнего выхода ЗАПРЕЩЕНО в странах Европейского Союза, странах EFTA, в Турции и во всех странах, где придерживаются директив ЕС 65/2014 и ЕС 66/2014. Предприятие снимает с себя какую-либо ответственность если данные правила не выполняются. С РЕЦИРКУЛЯЦИЕЙ ИЛИ С ВЫВОДОМ ?

Ваша вытяжка готова к использованию в режиме отвода. Для того чтобы использовать вытяжку в режиме рециркуляции необходимо установить ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ. Проверьте на первых страницах данного руководства, входит ли ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ в поставку или его необходимо приобрести отдельно. Примечание: Если входит в поставку оборудования, в некоторых случаях, дополнительный комплект угольных фильтров может уже быть установлен на вытяжке. Информация по переводу вытяжки из режима отвода в режим рециркуляции уже входит в данное руководство. Исполнение с рециркуляцией В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу. Диаметр выводной трубы должен соответствовать диаметру соединительного кольца. Внимание! Выводная труба не входит в комплект и должна быть приобретена отдельно. вытяжка снабжена угольным фильтром, то уберите его Исполнение с отводом воздуха Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибутора. Втягиваемый воздух обезжиривается и дезодируется перед тем, как вновь возвращается в помещение через верхнюю решетку.

а. ВКЛ/ВЫКЛ подсветки b. ВЫКЛ электродвигателей c. – d. – e. Производительность вытяжки, минимальная (с.), средняя (d.), максимальная (е.) ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Для чистки используйте ТОЛЬКО специальную тряпку, смоченную нейтральным жидким моющим средством. НЕ ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ ОЧИСТКИ. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ! Обслуживание жировых фильтров Удерживает частицы жира, исходящие от плиты. При установке внутри решетки фильтри имеютя в следующих вариантах: Бумажный фильтр подлежит замене раз в месяц или при цветной верхней части, замена рекомендуется в том случае, когда цвет становится видным через отверствия решетки. Металлический фильтр промывается вручную раз в месяц с помощью моющих неабразивных средств или в посудомоечных машинах при низких температурах и коротком рабочем цикле. При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной. Для того чтобы иметь доступ к фильтру задержки жира R, необходимо открыть решетку всасываия S с помощью крюков T и отвести в сторону блокаторы U. Самонесущий металлический фильтр не снабжен несущей решеткой; для снятия его, тяньте фиксаторы кзади и выньте фильтр книзу.

Обслуживание угольного фильтра Удаляет неприятные запахи кухни. Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью очистки фильтров задержки жира. В любом случае, заменяйте картридж по крайней мере через каждые 4 месяца. Угольный фильтр НЕ подлежит мойке или регенерации. Снимите фильтры задержки жира. Установите угольные фильтры над мотором. Проверьте, чтобы, контакты R и S соединились, затем поверните фильтр по часовой стрелке, пока он не зафиксируется на месте. Для демонтажа угольных фильтров действуйте в обратном направлении. Вновь установите фильтры задержки жира. Замена ламп Отключите прибор от электросети. Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они Заменить поврежденную лампочку на новую такого же типа, как указано на этикетке, или рядом с лампочкой на вытяжке. Снимите фильтры задержки жира или вытяжную решетку. ЗЗамените перегоревшую лампу. Используйте только галогенные лампы свечки Ø35 мм E14 28Вт. Установите вновь фильтры задержки жира или вытяжную решетку.

Данное изделие промаркировано в соответствии с Европейской директивой 2012/19/EC по утилизации электрического и электронного оборудования (WEEE). Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации. Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов. За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие. Устройство разработано, испытано и изготовлено в соответствии с:

• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для правильного использования в целях снижения воздействия на окружающую среду: Включите вытяжной колпак на минимальной скорости, когда начинаете готовить, и оставьте его работать в течение нескольких минут после того, как закончите готовить. Увеличивайте скорость только в случае большого количества дыма и пара, и прибегайте к использованию повышенных скоростей только в экстремальных ситуациях. Заменяйте угольный фильтр(ы), когда это необходимо, для поддержания хорошей эффективности уменьшения запахов. Очищайте жировой/ые фильтр(ы), когда это необходимо, для поддержания хорошей эффективности жирового фильтра. Используйте максимальный диаметр системы воздуховодов, указанный в данном руководстве, для оптимизации эффективности и минимизации уровня

ТЕХНИЧЕСКИЕ ДАННЫЕ Mмодель

12,5 Смотри табличку характеристики для полного поглощения и поглощение

(V) 220-240 Подключение E14

(mm) 100xØ35 Изделия соответствует с нормами:

• "Низкое напряжение 2014/35/EU (26-02-2014)
• "Электромагнитной совместимости" 2014/30/EU (26-02-2014) Комплектующие, не входящие в комплект деталей к изделию АНОМАЛИИ В РАБОТЕ Если что-то не работает должным образом, перед тем как обратиться в Службу по техническому обслуживанию, выполните следующие простые

• Если вытяжка не работает: - что бы не была прервана подача тока. - что бы была выбрана скорость.
• Если вытяжка плохо работает: - что выбранная скорость двигателя достаточна для выработанного количества дыма и пара. - что кухня достаточно проветрена для того, чтобы вытяжка могла выполнить забор воздуха. - что угольный фильтр не отработан (вытяжка в режиме с рециркуляцией воздуха).
• Если вытяжка выключилась в ходе нормальной работы: - что не прервана подача тока. - что не сработал однополюсный выключающий аппарат. В случае возможных аномалий в работе, перед тем как обратиться в службу технического обслуживания отключить от электропитания аппарат минимум на 5 секунд, вынимая вилку и потом подсоединить его снова. Если аномалия в работе продолжает существовать обратиться в службу техобслуживания.
