MODE D'EMPLOI HADD9SS6B - HADD9SS6B HAIER

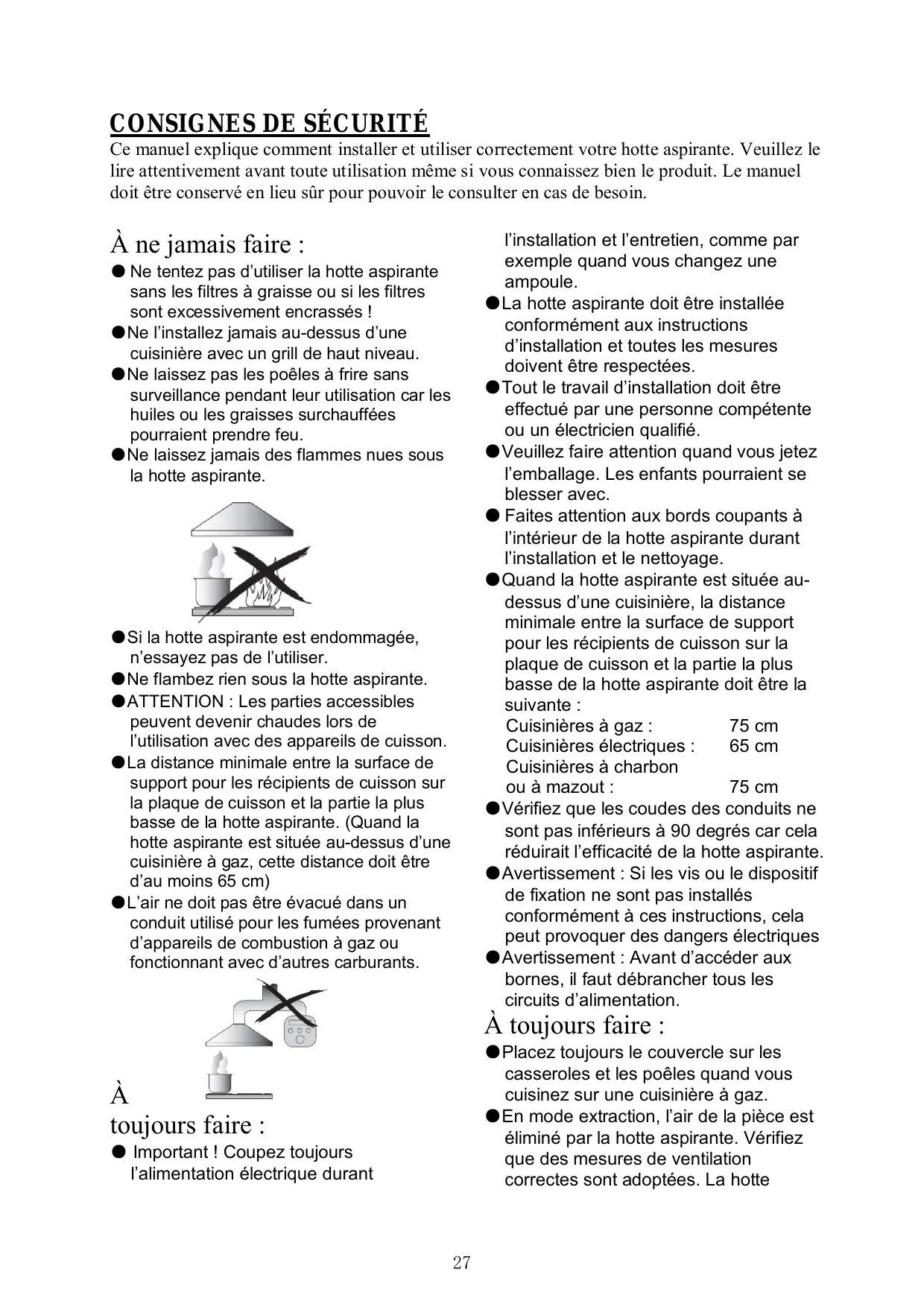

Ce manuel explique comment installer et utiliser correctement votre hotte aspirante. Veuillez le lire attentivement avant toute utilisation même si vous connaissez bien le produit. Le manuel doit être conservé en lieu sûr pour pouvoir le consulter en cas de besoin.

l’installation et l’entretien, comme par exemple quand vous changez une ampoule.

●La hotte aspirante doit être installée conformément aux instructions d’installation et toutes les mesures doivent être respectées. ●Tout le travail d’installation doit être effectué par une personne compétente ou un électricien qualifié. ●Veuillez faire attention quand vous jetez l’emballage. Les enfants pourraient se blesser avec. ● Faites attention aux bords coupants à l’intérieur de la hotte aspirante durant l’installation et le nettoyage. ●Quand la hotte aspirante est située audessus d’une cuisinière, la distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante doit être la suivante : Cuisinières à gaz : 75 cm Cuisinières électriques : 65 cm Cuisinières à charbon ou à mazout : 75 cm ●Vérifiez que les coudes des conduits ne sont pas inférieurs à 90 degrés car cela réduirait l’efficacité de la hotte aspirante. ●Avertissement : Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques ●Avertissement : Avant d’accéder aux bornes, il faut débrancher tous les circuits d’alimentation.

● Ne tentez pas d’utiliser la hotte aspirante sans les filtres à graisse ou si les filtres sont excessivement encrassés !

●Ne l’installez jamais au-dessus d’une cuisinière avec un grill de haut niveau. ●Ne laissez pas les poêles à frire sans surveillance pendant leur utilisation car les huiles ou les graisses surchauffées pourraient prendre feu. ●Ne laissez jamais des flammes nues sous la hotte aspirante.

●Si la hotte aspirante est endommagée, n’essayez pas de l’utiliser.

●Ne flambez rien sous la hotte aspirante. ●ATTENTION : Les parties accessibles peuvent devenir chaudes lors de l’utilisation avec des appareils de cuisson. ●La distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante. (Quand la hotte aspirante est située au-dessus d’une cuisinière à gaz, cette distance doit être d’au moins 65 cm) ●L’air ne doit pas être évacué dans un conduit utilisé pour les fumées provenant d’appareils de combustion à gaz ou fonctionnant avec d’autres carburants.

●Placez toujours le couvercle sur les casseroles et les poêles quand vous cuisinez sur une cuisinière à gaz.

●En mode extraction, l’air de la pièce est éliminé par la hotte aspirante. Vérifiez que des mesures de ventilation correctes sont adoptées. La hotte

● Important ! Coupez toujours l’alimentation électrique durant

durant le fonctionnement. Évitez de toucher les éléments qui chauffent. Les enfants âgés de moins de 8 ans doivent rester à distance à moins d’être surveillés en permanence.

●Il faut disposer d’une ventilation appropriée dans la pièce où la hotte aspirante est utilisée en même temps que d’autres appareils brûlant du gaz ou d’autres carburants. ●Il existe un risque d’incendie si le nettoyage n’est pas effectué conformément aux instructions. ●Les réglementations relatives à l’évacuation de l’air doivent être respectées. ●Nettoyez régulièrement votre appareil en suivant la méthode fournie dans le chapitre ENTRETIEN. ●Pour des raisons de sécurité, veuillez n’utiliser que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d’instruction. ●En ce qui concerne les détails sur la méthode et la fréquence de nettoyage, veuillez vous reporter au paragraphe relatif à l’entretien et au nettoyage dans le manuel d’instruction. ●Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance. ●Quand la hotte aspirante et les appareils alimentés par autre chose que de l’électricité fonctionnent simultanément, la pression négative à l’intérieur de la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar). ●AVERTISSEMENT : Risque d’incendie : ne rangez pas des objets sur les surfaces de cuisson. ●Il ne faut pas utiliser de nettoyeur vapeur. ●Ne tentez JAMAIS d’éteindre un incendie avec de l’eau, mais éteignez l’appareil puis couvrez la flamme par exemple avec un couvercle ou une couverture pareflammes.

aspirante élimine les odeurs de la pièce mais pas la vapeur.

●La hotte aspirante est réservée à un usage domestique.

●Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un

électricien qualifié pour éviter tout risque d’accident. ●Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s’ils sont sous une surveillance appropriée ou bien s’ils ont été informés quant à l’utilisation de l’appareil de manière sûre, et s’ils comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance.

●Attention : L’appareil et ses parties accessibles peuvent devenir chauds

INSTALLATION (ÉVENT À L’EXTÉRIEUR)

Si vous avez une sortie vers l’extérieur, votre hotte aspirante peut être raccordée comme sur l’image ci-dessous au moyen d’un conduit d’extraction (émail, aluminium, tuyau flexible ou matériau ininflammable avec un diamètre intérieur de 150 mm)

Avant l’installation, éteignez l’unité et débranchez-la de la prise.

1. La hotte aspirante doit être placée à une distance de 15 mm au-dessus de la surface de cuisson pour un meilleur effet. (Voir Fig. 1)

2. Placez la hotte dans le trou de l’armoire (Voir fig. 2). Utilisez 4 vis ST4*8 et vis ST4*14 et un verrou de fixation pour fixer la hotte (Voir fig. 3). 15 mm

3. Raccordez le boîtier et la hotte au moyen de 8 vis M10*10, le sens du vent étant haut, bas, gauche, droite, l’utilisateur peut choisir en fonction de la place de l’armoire

4. Fixez la gaine sur la sortie et utilisez 4 vis ST4*pour fixer le boîtier du circuit imprimé, branchez le courant et finissez l’installation (Voir fig. 5).

 Pour des raisons de sécurité, veuillez n’utiliser que des vis de f ixation ou de m ontage de la m ême taille que celle recommandée dans ce manuel d’instruction.

Si les vi s ou le d ispositif d e f ixation ne sont pa s installés conformément à ce s instructions, ce la pe ut provoquer des dangers électriques.

Commencez à utiliser votre hotte aspirante

Commande à glissière

Ce système de commande est formé de deux parties, un tableau d’alimentation et un panneau tactile.

Le panneau tactile contient cinq touches de fonction (alimentation, vitesse, éclairage, minuterie, commande à glissière)

Commande à glissière

Utilisation des fonctions

1Quand vous appuyez sur Alimentation, la hotte aspirante passera en veille avec le rétroéclairage allumé, le rétroéclairage s’éteindra au bout de 5 secondes sans aucune opération, pour utiliser à nouveau la hotte, effleurez n’importe quelle touche pour la faire sortir de l’état de veille. 2 Effleurez la touche d’alimentation

pendant 2 secondes, la hotte coulisse vers le haut et

fonctionne à la première vitesse. Effleurez à nouveau la touche d’alimentation pendant 2 secondes, la hotte glisse vers le bas et cesse de fonctionner. Si vous arrêtez la hotte sans arrêter le moteur, quand vous ouvrirez à nouveau la hotte, celle-ci fonctionnera à la vitesse à laquelle elle fonctionnait la dernière fois.

2.1 Appuyez sur la touche d’alimentation , quand la hotte se déplace vers le haut ou vers le bas, la hotte cessera de bouger tandis que le moteur continuera de fonctionner. Appuyez à

nouveau sur la touche d’alimentation

, la hotte recommence à bouger.

3. Paramètre de vitesse et marche/arrêt du moteur :

3.1 Effleurez la touche de vitesse s’éteint.

, le moteur s’allume, effleurez-la à nouveau, le moteur

3.2Comment régler la vitesse ? Touchez cette zone

, en faisant glisser votre doigt dessus. Quand votre doigt s’arrête sur le premier ou le deuxième point, le moteur fonctionne à la vitesse la plus basse. Quand votre doigt s’arrête sur le troisième ou le quatrième point, le moteur fonctionne à la deuxième vitesse. Quand votre doigt s’arrête sur le cinquième ou le sixième point, le moteur fonctionne à la troisième vitesse. Quand votre doigt s’arrête sur le septième ou le huitième point, le moteur fonctionne à la vitesse la plus élevée. 4. Éclairage : 4.1. Après le glissement vers le haut de la hotte, les lumières s’allument automatiquement en 8 à 10 secondes. 4.2 Effleurez la touche de l’éclairage touche de l’éclairage

, les lumières s’éteignent. Effleurez à nouveau la

, les lumières s’éteignent.

4.3 Quand vous effleurez la touche de l’éclairage touche

, la lumière pilote clignote. Faites glisser la

pour contrôler l’intensité lumineuse quand la lumière pilote clignote. Quand vous

entrez dans le contrôle de l’intensité lumineuse, la touche à glissière contrôle l’intensité lumineuse. Il y a 8 vitesses pour la touche à glissière relatives à l’éclairage, chaque vitesse correspond à une intensité lumineuse. Quand vous effleurez la touche à glissière et que vous la faites coulisser vers une lumière, celle-ci sera allumée et et la lumière aura l’intensité lumineuse correspondante. Vous pouvez également utiliser les touches manuelles en effleurant la touche pour faire fonctionner la hotte sur une lumière pilote et elle sera allumée sur l’intensité lumineuse correspondante. La lumière pilote cessera de clignoter au bout de 15 s si aucun réglage de fonction n’est effectué.

5. Touche de la minuterie 5.1 Effleurez la touche de la minuterie quand l’éclairage est allumé ou que le moteur est en marche ; la hotte passera en mode minuterie. Quand la lumière pilote de la minuterie clignote, faites glisser la touche pour sélectionner la section de la minuterie. Il y a huit sections de la touche de la minuterie quand la minuterie est activée, à savoir : 5-10-15-20-25-30-35-40, effleurez la touche de la minuterie pour passer en mode minuterie quand vous confirmez la section de la minuterie. Ou passez en mode minuterie automatiquement au bout de 5 s. Le moteur et l’éclairage s’éteignent automatiquement quand la minuterie s’arrête, la hotte passe alors en mode veille et le couvercle décoratif se ferme automatiquement. 5.2 Utilisez la fonction minuterie à nouveau quand vous maintenez l’appareil allumé, effleurez la touche de la minuterie mais sans régler de durée, la hotte conservera la durée configurée la dernière fois. Elle diminuera d’une seconde au bout de 5 s. Elle fonctionnera comme un nouveau délai après une nouvelle configuration. Effleurez la touche de la vitesse ou contrôlez l’intensité lumineuse quand la minuterie est en marche, la fonction minuterie sera automatiquement supprimée.

La lumière est allumée mais le moteur ne fonctionne pas La lumière ne fonctionne pas, le moteur ne fonctionne pas

Sélectionnez une position du

Le ventilateur est éteint

commutateur du ventilateur.

Panne du commutateur du ventilateur

Contactez le centre d’assistance.

Contactez le centre d’assistance.

Les fusibles de la maison ont sauté

Remettez/Remplacez les fusibles.

Cordon d’alimentation lâche ou débranché

Le clapet anti-refoulement et la sortie

Ôtez le clapet anti-refoulement et rendez-

ne sont pas bien étanches

le étanche avec du mastic.

cheminée et du couvercle

Aspiration insuffisante

Rebranchez le cordon à la prise de

Mettez sous tension la prise de courant.

Fuite au niveau du raccordement de la

Les lumières ne fonctionnent pas

Ôtez la cheminée et rendez-la étanche.

Ampoules cassées/défectueuses

Changez les ampoules selon ces instructions.

La distance entre la hotte aspirante et la plaque de cuisson au gaz est trop

Remontez la hotte aspirante à la bonne

La hotte aspirante est

La vis de fixation n’est pas

Serrez la vis de suspension et placez-la à

Toute réparation électrique sur cet appareil doit être conforme aux lois locales et nationales. Veuillez contacter le centre d’assistance si vous avez des doutes avant d’effectuer toute réparation. Débranchez toujours l’unité de la source d’alimentation quand vous ouvrez l’unité.

ENTRETIEN ET NETTOYAGE Attention :

• Avant d’effectuer l’entretien ou le nettoyage, vous devez débrancher la hotte aspirante de l’alimentation. Vérifiez que la hotte aspirante est éteinte au niveau de la prise murale et que la fiche est débranchée.

• Les surfaces extérieures sont susceptibles d’être rayées et de subir des abrasions, veuillez donc respecter les instructions de nettoyage pour garantir le meilleur résultat possible sans dégât.

GÉNÉRALITÉS Le nettoyage et l’entretien doivent être effectués quand l’appareil est froid, en

particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER INOXYDABLE Il faut nettoyer régulièrement (par ex. une fois par semaine) l’acier inoxydable pour garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un liquide de nettoyage spécialement conçu pour l’acier inoxydable peut être utilisé.

Veillez à essuyer l’appareil le long du grain de l’acier inoxydable pour éviter l’apparition de rayures croisées.

Le panneau de commande peut être nettoyé avec de l’eau savonneuse chaude.

Vérifiez que le chiffon est propre et bien essoré avant d’effectuer le nettoyage. Utilisez un chiffon doux et sec pour éliminer l’excès d’humidité restant après le nettoyage.

Utilisez des détergents neutres et évitez les produits chimiques agressifs, les détergents ménagers puissants ou les produits contenant des abrasifs, car cela affectera l’aspect de l’appareil et pourrait éliminer les dessins imprimés sur le panneau de commande et rendre la garantie caduque.

FILTRES À TAMIS À GRAISSE Les filtres à tamis peuvent être nettoyés à la main.

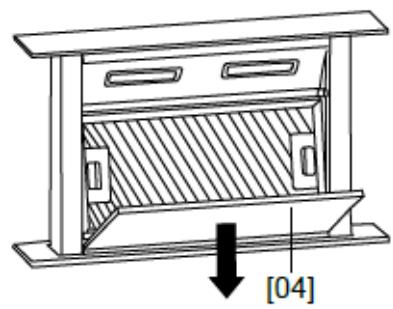

• Enlevez la planche décorative [04] et essuyez-la avec un chiffon humide. Puis ôtez le filtre en aluminium en appuyant et en tenant les 2 fentes.

•Retournez le filtre en aluminium. Puis détachez le filtre à charbon.

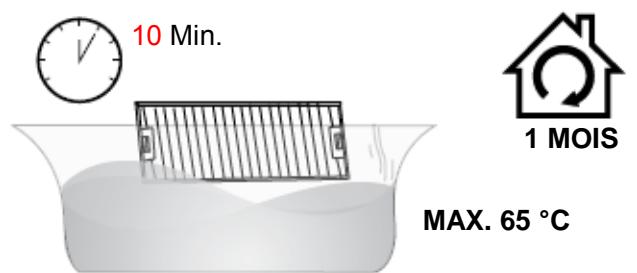

•Plongez le filtre en aluminium dans la solution d’eau chaude et de détergent doux

pendant 10 minutes environ.

• Nettoyez avec une brosse/un chiffon doux. Rincez soigneusement et séchez bien.

•Nettoyez le filtre tous les mois. Si vous utilisez la hotte pendant plus de 2 heures par jour, nous vous conseillons d’augmenter la fréquence de nettoyage. • En fonction de la fréquence d’utilisation de la hotte, remplacez le filtre à temps ! Utilisez toujours des filtres authentiques du fabricant.

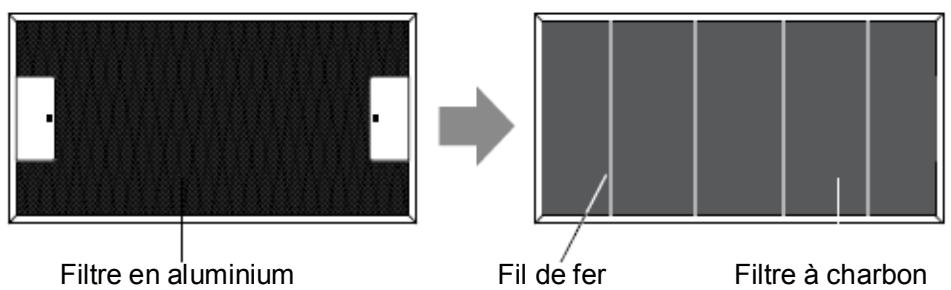

Fixation des filtres

• Après le nettoyage, fixez le filtre à charbon sur le filtre en aluminium. Puis attachez-le

• Introduisez le filtre en aluminium dans la hotte aspirante. Puis introduisez la planche décorative [04] et fermez-la.

Assurez-vous que le filtre est bien verrouillé. Sinon, il pourrait se détacher et devenir dangereux.

Quand le filtre à charbon actif est fixé, la puissance d’aspiration diminue.

REMPLACEMENT DE L’AMPOULE Important :

 L’ampoule doit êt re remplacée p ar le f abricant, le s ervice après-vente ou d’autres personnes qualifiées.

 Coupez toujours le courant avant d’effectuer toute opération sur l’appareil. Q uand vo us manipulez l’ampoule, assu rezvous qu’elle ait entièrement refroidi avant tout contact direct avec les mains.  Quand v ous manipulez les am poules, f aites-le av ec un chiffon ou des gants pour vous assurer tout contact entre de la transpiration et l’ampoule car cela peut réduire la durée de vie de l’ampoule.

Changer l’éclairage à LED

1. Éteignez l’appareil et débranchez-le.

2. Dévissez les 4 vis sur le panneau en verre extérieur avec un tournevis. 3. Sortez le fil de l’éclairage et ôtez le panneau en verre extérieur. 4. Dévissez les vis sur l’étrier de l’éclairage et changez l’ampoule. 5. Branchez le fil de l’éclairage et montez le panneau en verre extérieur en le vissant. Remarque : assurez-vous que le courant est coupé et ôtez la hotte aspirante du mur pour effectuer le remplacement. Le changement d’ampoule ne doit être effectué que par du personnel qualifié. • Le codeILCOS D pour cette lampe est le suivant : DSL-4-S-350 --modules LED -LED Barrette d'éclairage – Puissance maxi : 1*4 W – Plage de tension : DC 12 V -- Dimensions :350mm

PROTECTION DE L’ENVIRONNEMENT Cet appareil est conforme à la directive Européenne 2012/19/UE relative aux règlements 2013 sur les Déchets d’équipements électriques et

électroniques (DEEE) (Waste Electrical and Electronic Equipment WEEE). La catégorie DEEE recouvre à la fois les substances polluantes (pouvant avoir des retombées négatives sur l’environnement) et les composants de base (pouvant être réutilisés). Il est important que les DEEE subissent des traitements spécifiques pour éliminer et jeter correctement les polluants et récupérer tous les matériaux. Chaque individupeut jouer un rôle important en veillant à ce que les produits DEEE ne deviennent pas un problème pour l’environnement. Pour cela, est essentiel de suivre quelques règles de base : - les DEEE ne doivent pas être traités comme des déchets ménagers ; - les DEEE doivent être amenés à des zones de collecte spécifiques gérées par le conseil municipal ou unesociété dûment enregistrée. Dans de nombreux pays, des décharges domestiques peuvent être disponibles pour de grands DEEE. Lorsque vous achetez un nouvel appareil, l’ancien peut

Les indications suivantes montrent comment réduire l’impact total sur l’environnement

(par ex. utilisation de l’énergie) du processus de cuisson. (1) (2) (3) (4)

Installez la hotte aspirante à un endroit approprié disposant d’une ventilation efficace.

Nettoyez la hotte aspirante régulièrement de manière à ne pas obstruer le conduit d’air. N’oubliez pas d’éteindre la lumière de la hotte aspirante après avoir cuisiné. N’oubliez pas d’éteindre la hotte aspirante après avoir cuisiné.

Ne démontez pas l’appareil autrement que ce qui est indiqué dans le manuel d’utilisation. L’appareil ne doit pas être démonté par l’utilisateur. À la fin de sa durée de vie, l’appareil ne doit pas être jeté avec les ordures ménagères. Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.
