NÁVOD K OBSLUZE HADD9SS6B - HADD9SS6B HAIER

Odsavač Návod k použití

Tento návod vysvětluje správnou instalaci a používání digestoře. I když produkt znáte, před použitím digestoře si návod přečtěte. Uložte návod na bezpečném místě pro pozdější použití. Co nikdy nedopustit: ●Digestoř musí být instalována podle pokynů k instalaci a je nutné dodržet všechny rozměry. ●Všechny činnosti při instalaci musí provádět kompetentní osoba nebo kvalifikovaný elektrikář. ●Obalový materiál zlikvidujte opatrně. Mohlo by dojít k poranění dětí. ● Věnujte pozornost ostrým hranám uvnitř digestoře, zvláště při instalaci a čištění. ●Pokud je digestoř umístěna nad plynovým sporákem, minimální vzdálenost mezi plochou plotny a nejnižším bodem digestoře musí být: Plynové sporáky: 75 cm Elektrické sporáky: 65 cm Sporáky na uhlí nebo topný olej: 75 cm ●Zajistěte, aby na odvodu plynů z digestoře nebyly ohyby ostřejší než 90 stupňů. Snížila by se účinnost digestoře. ●Varování: Pokud nejsou šrouby a upevňovací prvky namontovány podle těchto pokynů, může dojít k úrazu elektrickým proudem. ●Varování: Před tím, než se dotknete svorek, musí výt všechny obvody odpojeny. ● Nezkoušejte používat digestoř bez tukových filtrů nebo když jsou tukové filtry nadměrně zanesené! ●Neinstalujte na sporák s vysoko umístěným grilem. ●Nenechávejte pánve bez dozoru, protože přehřáté tuky nebo oleje mohou vzplanout.. ●Nikdy nenechte pod digestoří otevřený plamen. ●Pokud je digestoř poškozená, nepoužívejte ji. ●Pod digestoří neflambujte. ●POZOR: Přístupné součásti mohou být při vaření horké. ●Minimální vzdálenost mezi plochou plotny a nejnižší součástí digestoře. (Pokud je digestoř umístěna nad plynovým sporákem musí být tato vzdálenost alespoň 65 cm) ●Vzduch nesmí být odváděn do komína, který je používán pro odvod spalin plynových spotřebičů nebo spotřebičů používajících jiná paliva. Co je vždy nutné: ●Důležité! Při instalaci nebo údržbě, například při výměně žárovky, vždy vypněte proud.

Co je vždy nutné: Co je vždy nutné: ●Pokud vaříte na plynovém sporáku, vždy na hrnce a pánve dejte pokličku. ●V režimu odsávání je z místnosti odsáván vzduch. Zajistěte dostatečné větrání. Digestoř odsává z místnosti pachy, ale ne páru. ●Digestoř je určena pouze k použití v domácnosti. ●Pozor: Spotřebič a jeho přístupné součásti se mohou při používání zahřát. Zabraňte dotyku s horkými součástmi. Děti mladší než 8 let se nesmí přibližovat, pokud nejsou pod stálým dozorem. ●Pokud je digestoř používána v místnosti, kde jsou další spotřebiče spalující plyn nebo jiná paliva, musí být zajištěno dostatečné větrání. ●Pokud není prováděno čištění podle pokynů, existuje riziko požáru. ●Musí být dodržovány předpisy pro odvod vzduchu. ●Pravidelně spotřebič čistěte postupem uvedeným v kapitole ÚDRŽBA. ●Z bezpečnostních důvodů používejte pouze šrouby, které jsou doporučené v tomto návodu. ●Podrobnosti a intervaly čištění jsou uvedeny v popisu údržby a čistění v návodu k obsluze. ●Děti nesmí provádět čištění a uživatelskou údržbu bez dohledu. ●Pokud jsou digestoř a současně fungující spotřebiče připojeny na napájení jiné, než elektrickou energií, podtlak v místnosti nesmí překročit 4 Pa (4 × 10-5 bar). ●VAROVÁNÍ: Nebezpečí požáru: neskladujte předměty na varném povrchu. ●Nepoužívejte parní čistič. ●NIKDY se nepokoušejte hasit požár vodou, ale vypněte spotřebič a potom zakryjte plamen např. pokličkou nebo hasicí rouškou. ●Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoby s podobnou kvalifikací, aby se vyloučilo riziko.. ●Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika. Děti si s digestoří nesmí hrát. Děti nesmí provádět čištění a uživatelskou údržbu bez dohledu.

INSTALACE (ODVOD VZDUCHU VEN) Pokud máte výstup vzduchu ven, může být digestoř zapojena podle obrázku níže na odvod vzduchu (smaltované, hliníkové, ohebné potrubí nebo potrubí z nehořlavého materiálu s vnitřním průměrem 150 mm) Před instalací jednotku vypněte a vytáhněte ze zásuvky.

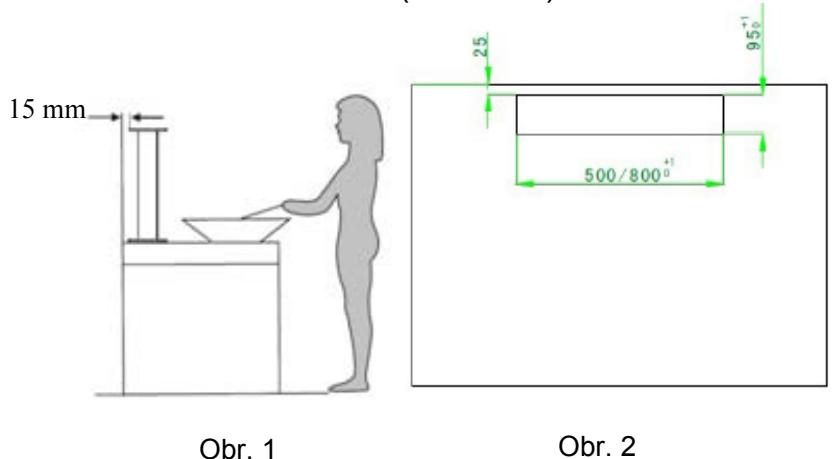

1. Digestoř je nutné umístit minimálně 15 mm od zdi. (Viz obr. 1)

2. Vložte digestoř do otvoru v lince (viz obr. 2). Pro upevnění digestoře použijte

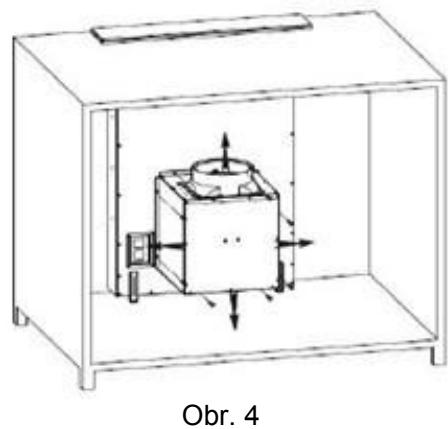

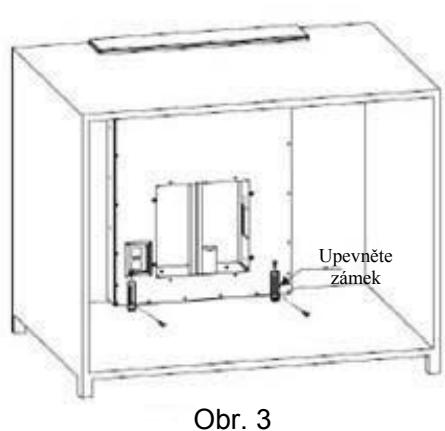

4 šrouby ST4*8 a šroub ST4*14 a zámek (viz obr. 3) 15 mm Obr. 2 Obr. 1 3.Upevněte plášť a digestoř 8 šrouby M10*10. Podle prostoru na lince může být odvod vzduchu nahoře, dole, vlevo nebo vpravo (viz obr. 4). Upevněte zámek Obr. 4 Obr. 3

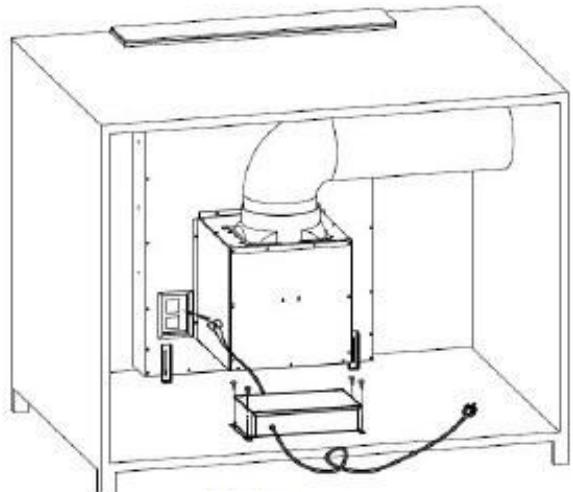

4.Upevněte potrubí na výstup a pomocí 4 šroubů ST4*14 upevněte krabici PCB, připojte napájení a dokončete instalaci. (Viz obr. 5) Obr. 5 VAROVÁNÍ: Z bezpečnostních důvodů používejte pouze šrouby, které jsou doporučené v tomto návodu. Pokud nej sou š rouby a upevňovací prvky namontovány podle těchto pokynů, může dojít k úrazu elektrickým proudem. Používání digestoře Ovládání Systém ovládání se skládá ze dvou částí – panelu napájení a dotykového panelu. Dotykový panel obsahuje pět funkčních tlačítek (napájení, otáčky, světlo, časovač a posuvník) Časovač Světlo Posuvník Otáčky Napájení Funkce 1Pokud je zapnuto napájení, je digestoř v pohotovostním režimu s podsvícením, které zhasne po 5 sekundách nečinnosti. Pokud chcete digestoř znovu použít, probuďte ji z pohotovostního režimu dotykem na jakékoliv tlačítko. 2 Pokud se dotknete tlačítka napájení na 2 sekundy, digestoř se vysune nahorua bude běžet na první rychlost. Pokud znovu stiskněte tlačítko napájení na 2 sekundy, digestoř se posune dolů a vypne se. Pokud vypnete digestoř bez vypnutí motoru, když znovu digestoř otevřete, bude digestoř běžet na stejné otáčky jako před vypnutím.

2.1 Pokud stiskněte tlačítko napájení

, když se digestoř vysouvá nahoru nebo

zasouvá dolů, pohyb digestoře se zastaví a motor bude dále běžet. Pokud znovu stiskněte tlačítko napájení , začne se digestoř zase pohybovat.

3. Zapnutí/vypnutí motoru a nastavení otáček:

3.1 Dotkněte se tlačítka otáček

dotknete, motor se vypne. , motor se zapne. Pokud se tlačítka znovu 3.2Nastavení otáček? Prstem se dotkněte a přejeďte po Pokud se váš prst zastaví na první nebo druhé značce, motor poběží nejpomalejšímu otáčkami; pokud se váš prst zastaví na třetí nebo čtvrté značce, motor bude běžet na druhé otáčky; pokud se váš prst zastaví na páté nebo šesté značce, motor poběží na třetí otáčky; pokud se váš prst zastaví na sedmé nebo osmé značce, motor poběží na nejvyšší otáčky.

4.1. Poté, co se digestoř vysune nahoru, asi za 8–10 sekund se automaticky rozsvítí světla.

4.2 Pokud se dotknete tlačítka světla

tlačítko světla se světla zase rozsvítí.

4.3 Pokud se dotknete tlačítka světla

bliká, posuvníkem , světla se vypnou. Dalším dotykem na , kontrolka se rozbliká. Pokud kontrolka můžete nastavit intenzitu světla. Když přejdete na ovládání intenzity světla, posuvník ovládá intenzitu světla. Na posuvníku je 8 poloh pro osvětlení, každá poloha určuje intenzitu osvětlení. Když přesunete posuvník na určitý bod, bude intenzita světla odpovídat tomuto bodu. Lze také použít tlačítko pro ovládání digestoře na kontrolce a nastaví se příslušná intenzita. Pokudnedojde k žádné akci, kontrolka po 15 s přestane blikat.

5. Tlačítko časovače

5.1 Pokud stisknete tlačítko časovače

, když svítí světlo nebo běží motor, digestoř se přepne do režimu časovače. Pokud kontrolka bliká, nastavte časovač posunutím posuvníku . V režimu časovače je osm sekcí: 5 – 10 – 15 – 20 – 25 – 30 – 35 –

40. Stisknutím tlačítka

přejděte do režimu časovače a potvrďte nastavení časovače. Nebo nastavte časovač automaticky o 5 s později. Po vypršení času časovače se automaticky vypne motor a světlo, digestoř přejde do pohotovostního režimu a dekorativní kryt se automaticky uzavře.

5.2 Pokud chcete použít funkci časovače znovu a digestoř je zapnutá, dotkněte se

tlačítka časovače a nenastavujte čas. Digestoř použije dříve nastavený čas. Po každých 5 s se nastavení sníží o jednu sekundu. To bude fungovat, dokud nebude nastaven nový čas. Pokud se při zapnutém časovači dotknete tlačítka otáček nebo osvětlení, funkce časovače se automaticky zruší.

Světlo svítí, ale motor nefunguje Nesvítí světlo, motor nefunguje Řešení Možná příčina Závada Ventilátor je vypnut Zapněte ventilátor. Ventilátor je porouchaný Kontaktujte servisní středisko. Porucha motoru Přepálená pojistka v domácnosti Kontaktujte servisní středisko. Resetujte/vyměňte pojistky. Kabel napájení uvolněný nebo odpojený Zasuňte kabel do zásuvky. Zapněte zásuvku. Jednosměrný ventil nebo výstup nejsou utěsněny Vymontujte jednosměrný ventil a utěsněte. Únik z připojení komína a krytu. Odpojte komín a utěsněte. Světla nesvítí Vadná/porouchaná žárovka Vyměňte žárovku podle těchto pokynů. Nedostatečné sání Vzdálenost mezi digestoří a sporákem a je příliš velká Umístěte digestoř do správné vzdálenosti. Digestoř se naklání Upevňovací šrouby nejsou dostatečně utažené. Utáhněte šrouby, aby byla digestoř ve vodorovné poloze. Uniká olej POZNÁMKA: Jakékoliv opravy elektrického zapojení tohoto spotřebiče musí být v souladu s místními, národními a federálními zákony. Pokud je chcete provést a máte pochybnosti, kontaktujte servisní centrum. Před otevřením jednotky ji vždy odpojte od napájení.

• Před údržbou nebo čištěním musí být digestoř odpojena od napájení. Zkontrolujte, že je digestoř vypnutá a odpojena od zásuvky.

• Vnější povrchy jsou náchylné k poškrábání a zdrsnění, proto postupujte podle pokynů pro čištění, aby byl zajištěn co nejlepší výsledek bez poškození.

OBECNÉ INFORMACE Čištění a údržba spotřebiče se musí provádět, když je spotřebič vychladlý. Zabraňte, aby na povrchu zůstaly zásadité nebo kyselé látky (šťáva z citronu, ocet atd.). NEREZOVÁ OCEL Nerezovou ocel je nutné pravidelně čistit (každý týden), aby byla zajištěna její dlouhá životnost. Vysušte čistým suchým hadrem. Lze použít specializovaný prostředek na čištění nerezové oceli. POZNÁMKA: Dokonale otřete, aby se nezobrazily na nerezové oceli šmouhy.

POVRCH OVLÁDACÍHO PANELU

Povrch ovládacího panelu lze čistit mýdlovou vodou. Před čištěním zkontrolujte, že je hadr čistý a dobře vyždímaný. Po čištění odstraňte vlhkost suchým měkkým hadrem. Důležité Použijte neutrální čisticí prostředky a nepoužívejte silné chemikálie, silné domácí čisticí prostředky nebo produkty obsahujících drsné částice, které by mohly ovlivnit vzhled spotřebiče a odstranit nápisy na ovládacím panelu a zneplatnit záruku.

MŘÍŽKOVÉ TUKOVÉ FILTRY

Mřížkové filtry lze čistit rukou.

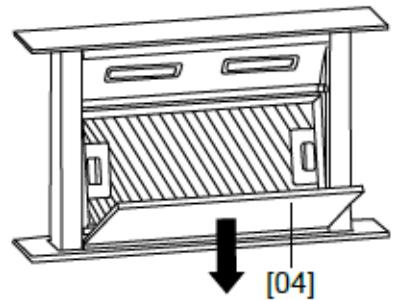

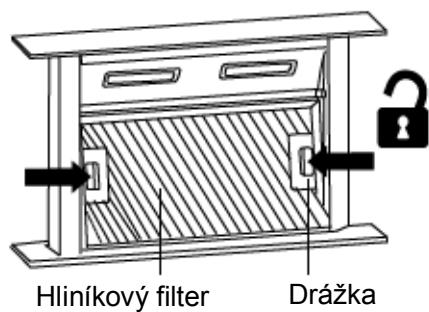

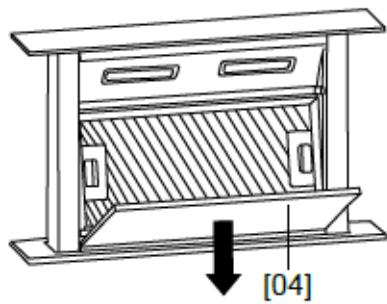

• Odstraňte dekorativní panel [04] a otřete jej do čista navlhčeným hadrem. Poté zatlačte na 2 výstupky a vyjměte hliníkový filtr. Hliníkový filtr Výstupek

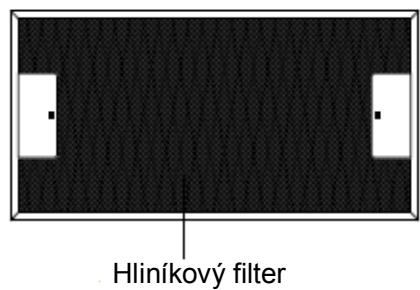

• Otočte hliníkový filtr nohama vzhůru. Poté odstraňte filtr z aktivního uhlí. Filtr z aktivního uhlí Hliníkový filtr

• Ponořte hliníkový filtr do roztoku teplé vody a jemného čisticího prostředku na 10 minut.

• Vyčistěte měkkým hadrem/kartáčem. Důkladně vypláchněte a dobře osušte.
• Filtr čistěte jednou za měsíc. Pokud je digestoř používána více než 2 hodiny denně, doporučujeme častější čištění.
• V závislosti na četnosti používání digestoře, vyměňte filtr včas! Vždy používejte originální filtry od výrobce. Vložení filtrů
• Po vyčištění nasaďte filtr z aktivního uhlí na hliníkový filtr. Poté zajistěte 4 dráty. Drát Hliníkový filtr Filtr z aktivního uhlí

• Vložte hliníkový filtr do digestoře. Poté nasaďte dekorativní panel [04] a zavřete jej. Hliníkový filtr

Zkontrolujte, že je filtr správně usazen. Jinak se uvolní, což může být nebezpečné. Po připojení filtru z aktivního uhlí se síla sání sníží.

Důležité: Žárovku musí vyměnit výrobce, jeho servisní zástupce nebo podobná kvalifikovaná osoba. Před jakoukoliv údržbou spotřebiče vždy vypněte napájení elektrickým proudem. Před tím, než se žárovky dotknete, zkontrolujte, že je zcela vychladlá. Při manipulací se žárovkou ji držte hadrem nebo pracujte v rukavicích, aby s e na žárovku nedos tal pot, který by zkrátil životnost žárovky. Výměna LED světla

1. Vypněte spotřebič a vytáhněte jej ze zásuvky.

2. Šroubovákem odšroubujte 4 šrouby rámu panelu.

3. Vytáhněte vodič světla a odeberte panel

4. Odšroubujte šrouby objímky světla a vyměňte světlo

5. Připojte vodič a namontujte pomocí šroubů panel.

Poznámka: Při výměně vypněte napájení a odpojte digestoř. Výměnu světla musí provést pouze kvalifikovaný servisní technik.

• ILCOS D kód pro toto světlo je: DSL-4-S-350 --LED moduly -LED světlo strip – Max. příkon: 1*4 W – Napětí: DC 12 V --Rozměry :350mm

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních z roku 2013, která se týká elektrických a elektronických zařízení (OEEZ). OEEZ obsahuje znečišťující látky (které mohou mít negativní dopad na životní prostředí) i základní prvky (které lze znovu použít). Je důležité, aby OEEZ prošel specifickými úpravami, a znečišťující látky tak byly správně odstraněny a zlikvidovány, a aby byly obnoveny všechny materiály. Jednotlivci mohou hrát důležitou roli při zajišťování toho, aby se OEEZ nestalzátěží pro životní prostředí. Je nezbytné dodržovat několik základních pravidel: - OEEZ se nesmí likvidovat jako domovní odpad; - OEEZ by měl být odvezen do vyhrazených sběrných oblastí spravovaných městskou radou nebo registrovanou společností. V případě objemného OEEZ mohou být v mnoha zemích k dispozici sběry z domácností. Při zakoupení nového spotřebiče lze vrátit starý spotřebič prodejci, který je povinen jej jednorázově bezplatně přijmout, pokud je spotřebič obdobného typu a má stejné funkce jako zakoupený spotřebič. POZNÁMKA: Níže je uvedeno, jak je možné omezit celkový dopad na životní prostředí (např. úsporou energie při vaření). (1) Namontujte digestoř do správného místa s dobrým větráním. (2) Pravidelně digestoř čistěte, aby nebylo blokováno proudění vzduchu. (3) Nezapomeňte po vaření vypnout světlo digestoře. (4) Nezapomeňte po vaření vypnout digestoř.

Nerozebírejte spotřebič jiným způsobem, než je uvedeno v návodu. Digestoř nesmí rozebírat uživatel. Na konci životnosti nesmí být spotřebič likvidován společně s komunálním odpadem. Pokyny pro likvidaci získáte u místních úřadů nebo prodejce.

1. Vypnite spotrebič a vytiahnite zástrčku.

2. Skrutkovačom odskrutkujte 4 skrutky na vonkajšom ráme skleneného panela.

3. Vytiahnite von kábel svetla a vonkajší rám skleneného panela zložte nadol.

4. Odskrutkujte skrutky na konzole svetla a vymeňte svetlo.

5. Pripojte kábel svetla, osaďte vonkajší rám skleneného panela a upevnite ho skrutkou.
