BEDIENUNGSANLEITUNG HADD9SS6B - HADD9SS6B HAIER

Abzugshaube Bedienungshandbuch

SICHERHEITSHINWEISE Dieses Handbuch beschreibt die ordnungsgemäße Installation und die Verwendung der Dunstabzugshaube. Lesen Sie die Bedienungsanleitung daher sorgfältig durch, auch wenn Sie das Produkt bereits kennen. Das Handbuch sollte für zukünftige Nachschlagezwecke gut aufbewahrt werden. Was Sie auf keinen Fall tun sollten: Was Sie immer tun sollten: Wichtig! Trennen Sie das Gerät vor der Installation und Wartung (Austausch einer Glühbirne) immer von der Fettfilter oder wenn diese übermäßig fettig Stromversorgung. sind laufen! Die Abzugshaube muss gemäß der Nicht über einem Herd mit Installationsanleitung aufgehängt und hochgelagertem Grill aufhängen. alle Maße müssen eingehalten werden. Bratpfannen mit heißem Fett nicht Sämtliche Installationsarbeiten müssen unbeaufsichtigt lassen, weil dieses durch einen Fachmann oder Feuer fangen könnte. qualifizierten Elektriker vorgenommen Kein offenes Feuer unter der werden. Abzugshaube entzünden. Verpackungsmaterial ordentlich entsorgen. Es kann für Kinder gefährlich werden. Bei der Installation und Reinigung auf scharfe Kanten im Inneren der Abzugshaube achten. Wird die Abzugshaube über einem Abzugshaube außer Betrieb nehmen, Gasherd angebracht, muss der wenn sie beschädigt ist. Mindestabstand zwischen Kochtöpfen und Unterteil der Abzugshaube wie Keine Gerichte unter der Abzugshaube folgt sein: flambieren. Gasherd: 75 cm VORSICHT: Es kann sein, dass Elektroherd: 65 cm bestimmte Teile der Abzugshaube beim Mit Kohle oder Öl 75 cm Kochen heiß werden. befeuerte Herde: Den Mindestabstand zwischen Kochfeld Darauf achten, dass der Abluftkanal unter den Kochtöpfen/-pfannen und keine Knicke hat, die 90 Grad Unterteil der Dunstabzugshaube überschreiten, da dies die Effizienz der einhalten. (Wird die Abzugshaube über Abzugshaube reduziert. einem Gasherd angebracht, sollte der Warnung: Werden Schrauben nicht Abstand mindestens 65 cm betragen.) richtig festgezogen oder wird das Gerät Die Abluft sollte nicht in einen Rauchfang nicht gemäß dieser Anleitung geleitet werden, der auch für die Abgase eingebaut, können Gefahren durch einer Gas- oder Ölheizung verwendet wird. elektrischen Strom entstehen. Warnung: Bevor mögliche Anschlüsse zugänglich werden, müssen sämtliche Stromzuleitungen getrennt werden. Lassen Sie die Abzugshaube nicht ohne

Was Sie immer tun sollten: Was Sie immer tun sollten: Töpfe und Pfannen beim Kochen auf einem Vorsicht: Das Gerät und zugängliche Teile Gasherd immer mit einem Deckel schließen. können während des Betriebs heiß werden. Seien Sie daher vorsichtig, wenn Ist die Abzugshaube eingeschaltet, wird die Sie diese Teile berühren müssen. Raumluft abgesaugt. Achten Sie darauf, Kinder unter acht Jahren sollten vom dass für eine ausreichende Belüftung Gerät ferngehalten werden, es sei denn, gesorgt ist. Die Abzugshaube saugt sie werden permanent beaufsichtigt. Gerüche ab, aber keinen Wasserdampf. Die Abzugshaube ist ausschließlich für den Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten Hausgebrauch bestimmt. betrieben wird, die Gas oder andere Brennstoffe verbrennen. Es besteht ein Brandrisiko, wenn die Reinigung nicht entsprechend dieser Anweisungen durchgeführt wird. Wenn das Stromkabel beschädigt ist, muss Vorschriften zur Abluft müssen befolgt werden. es vom Hersteller oder von seinem ServiceMitarbeiter, oder einer gleichwertig Reinigen Sie das Gerät regelmäßig qualifizierten Person ausgetauscht werden, entsprechend der Anweisungen im Kapitel um jegliches Risiko zu vermeiden. „WARTUNG“. Dieses Gerät kann von Kindern ab 8 Jahren Verwenden Sie aus Sicherheitsgründen und Personen mit eingeschränkten für die Montage nur Schrauben in der körperlichen, sensorischen oder geistigen Größe, die in diesem Handbuch Fähigkeiten oder mangelnder Erfahrung empfohlen wird. und mangelndem Wissen benutzt werden, Eine detaillierte Anweisung zur Reinigung wenn diese in die sichere Bedienung des und deren Häufigkeit finden Sie im Geräts eingewiesen wurden oder Abschnitt „Wartung und Reinigung“ im beaufsichtigt werden und die damit Bedienungshandbuch. verbundenen Gefahren verstanden haben. Reinigung und Pflege darf nicht von Kinder dürfen nicht mit dem Gerät spielen. Kindern ohne Aufsicht erfolgen. Reinigung und Pflege darf nicht von Wird die Abzugshaube zusammen mit Kindern ohne Aufsicht erfolgen. Geräten betrieben, die nicht durch Strom, sondern durch andere Energiequellen versorgt werden, darf der Unterdruck im Raum 4 Pa (4 x 10-5 bar) nicht übersteigen. WARNUNG: Feuergefahr: Keine Gegenstände auf Kochfeldern ablegen. Keinen Dampfreiniger verwenden. Löschen Sie ein Feuer NIEMALS mit Wasser, sondern schalten Sie das Gerät aus und decken Sie die Flammen dann ab, z. B. mit einem Deckel oder einer Löschdecke.

INSTALLATION (ABLUFT NACH DRAUSSEN) Wenn eine Maueröffnung nach draußen vorhanden ist, kann die Abzugshaube wie unten gezeigt über einen Abluftkanal (Emaille, Aluminium, flexibles Rohr aus unbrennbarem Material mit einem Innendurchmesser von 150 mm) an diese angeschlossen werden Schalten Sie vor der Installation das Gerät aus und ziehen Sie den Netzstecker.

1. Die Abzugshaube sollte mit einem Abstand von mindestens 15 mm zur Wand

aufgehängt werden. (Siehe Abbildung 1)

2. Setzen Sie die Dunstabzugshaube in den Ausschnitt im Einbauschrank ein. (Siehe

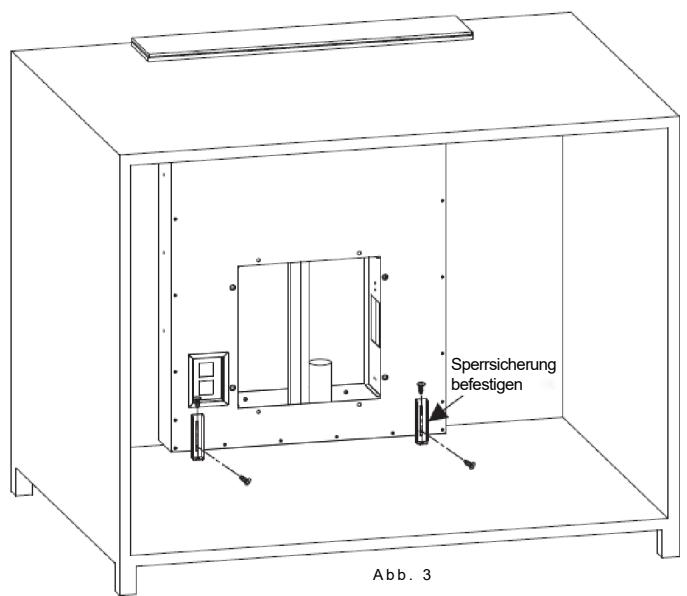

Abbildung 2) Verwenden Sie 4 Schrauben ST4*8 und ST4*14 und befestigen Sie die Abzugshaube mit der Sperrsicherung (Siehe Abbildung 3). 15 mm Abb. 1 Abb. 2

3. Verbinden Sie das Gehäuse und die Abzugshaube mit acht Schrauben M10*10.

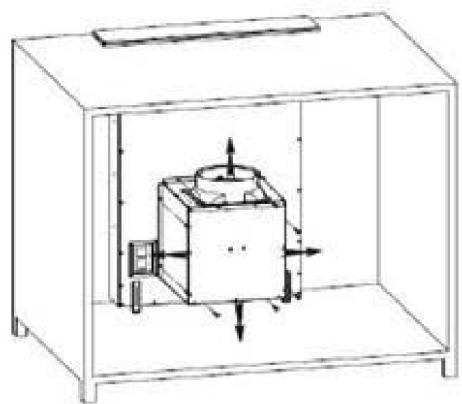

Die Abzugsrichtung geht nach oben, unten, links oder rechts und kann je nach Beschaffenheit des Einbauschranks gewählt werden. (Siehe Abb. 4) Sperrsicherung befestigen Abb.

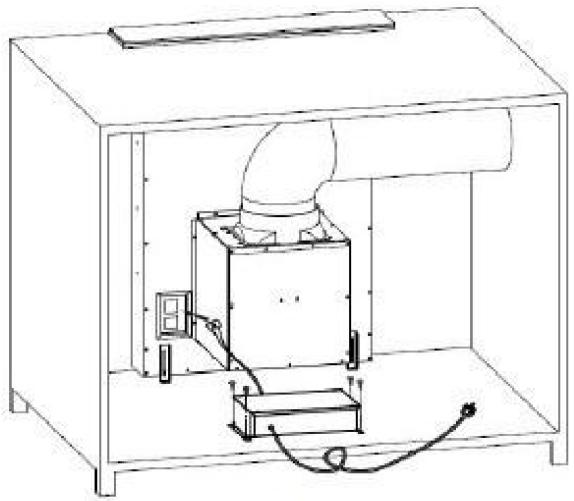

4. Befestigen Sie das Abzugsrohr am Auslass und befestigen Sie den PCB-Kasten mit vier

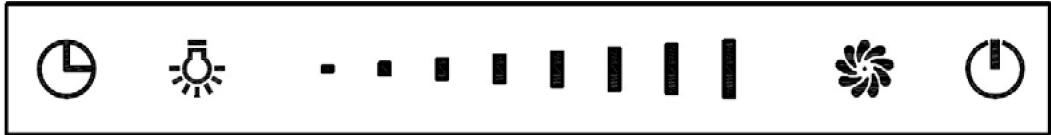

Schrauben (ST4*14) daran. Schließen Sie abschließend den Strom an. (Siehe Abb. 5) Abb. 5 WARNUNG: Verwenden Sie aus Sicherheitsgründen für die Montage nur Schrauben in der Größe, die in diesem Handbuch empfohlen wird. Werden Schrauben nicht richtig festgezogen oder wird das Gerät nicht gemäß dieser Anleitung eingebaut, können Gefahren durch elektrischen Strom entstehen. Inbetriebnahme der Abzugshaube Schieberegler Dieses Bediensystem besteht aus zwei Teilen, dem Bedienfeld und dem Touchpanel. Touchpanel mit fünf Funktionstasten (Strom, Geschwindigkeit, Licht, Timer, Schieberegler) Timer Beleuchtung Schieberegler Geschwindigkeit Strom Funktioneller Betrieb 1 Nach dem Einschalten wird die Abzugshaube mit einer Hintergrundbeleuchtung in den Standby-Modus versetzt. Die Hintergrundbeleuchtung erlischt nach 5 Sekunden, wenn die Haube nicht bedient wird. 2 Berühren Sie die Einschalttaste 2 Sekunden lang. Die Abzugshaube wird nach oben geschoben und arbeitet mit der ersten Geschwindigkeit. Berühren Sie die Einschalttaste erneut 2 Sekunden lang, gleitet die Haube nach unten und wird ausgeschaltet. Wenn Sie die Abzugshaube anhalten, ohne den Motor auszuschalten, arbeitet sie beim erneuten Öffnen mit der gleichen Geschwindigkeit wie beim letzten Mal weiter.

2.1 Drücken Sie die Einschalttaste

, wenn die Abzugshaube nach oben oder unten gleitet, stoppt die Bewegung der Haube, während der Motor weiterläuft. Drücken Sie die Einschalttaste erneut, läuft auch die Abzugshaube wieder.

3. Motor ein/aus und Geschwindigkeitseinstellung:

3.1 Berühren Sie die Geschwindigkeitstaste

, schaltet sich der Motor ein; wenn Sie sie erneut berühren, schaltet er sich aus.

3.2 Wie wird die Geschwindigkeit eingestellt? Berühren Sie diesen Bereich

, indem Sie mit dem Finger darüber gleiten. Wenn Ihr Finger am ersten oder zweiten Punkt anhält, läuft der Motor mit der niedrigsten Geschwindigkeit; wenn Ihr Finger am dritten oder vierten Punkt anhält, läuft der Motor mit der zweiten Geschwindigkeit; wenn Ihr Finger am fünften oder sechsten Punkt anhält, läuft der Motor mit der dritten Geschwindigkeit; wenn Ihr Finger am siebten oder achten Punkt anhält, läuft der Motor mit der höchsten Geschwindigkeit.

4.1 Nachdem die Haube nach oben geschoben wurde, schaltet sich das Licht

automatisch nach 8-10 Sekunden ein.

4.2 Berühren Sie die Lichttaste

, wird es ausgeschaltet. Berühren Sie die Lichttaste erneut, schaltet sich das Licht aus. berühren, blinkt die Kontrollleuchte. Schieben

4.3 Wenn Sie die Taste für das Licht

Sie den Schieberegler , um die Lichtintensität zu regeln, wenn die Kontrollleuchte blinkt. Regulieren Sie die Lichtintensität über den Schieberegler . Es gibt 8 Geschwindigkeiten des Schiebereglers bei der Beleuchtung, jede Geschwindigkeit bedeutet eine Lichtintensität. Wenn Sie den Schieberegler berühren und auf eine Leuchte schieben, leuchtet diese in der entsprechenden Lichtstärke. Es können auch die manuellen Tasten durch Berühren der Taste verwendet werden, um die Abzugshaube mit einer Kontrollleuchte zu betreiben, die dann in entsprechender Lichtstärke leuchtet. Die Kontrollleuchte hört nach 15 Sekunden auf zu blinken, wenn keine Funktion eingestellt wurde.

5.1 Berühren Sie die Timer-Taste

, wenn das Licht oder der Motor in Betrieb ist; die Abzugshaube geht dann in den Timerbetrieb über. Wenn die Kontrollleuchte des Timers blinkt, wählen Sie den Timerbereich über den Schieberegler aus. Es gibt acht Bereiche der Timer-Taste, wenn der Timer in Betrieb ist: 5-10-15-20-25-30-35-40, berühren Sie die Timer-Taste , um in den Timer-Betrieb zu gelangen und bestätigen Sie den Timer-Bereich. Sie können den Timer auch einstellen, wenn er automatisch 5 Sekunden später einsetzt. Der Motor und das Licht werden automatisch ausgeschaltet, wenn der Timer abgelaufen ist. Die Haube geht in den Standby-Modus über und die Abdeckblende schließt sich automatisch.

5.2 Benutzen Sie die Timerfunktion erneut, wenn Sie den Strom eingeschaltet lassen.

Berühren Sie die Timer-Taste, aber ohne Zeiteinstellung. Die Haube behält dann die Zeit bei, die beim letzten Mal eingestellt wurde. Sie wird nach 5 Sekunden sekündlich verringert. Nach der Neueinstellung läuft der Timer mit der neuen Zeit. Berühren Sie die Geschwindigkeitstaste oder regeln Sie die Lichtintensität, wenn der Timer läuft, dann wird die Timerfunktion automatisch beendet.

FEHLERBEHEBUNG Fehler Licht an, aber Motor läuft nicht. Licht und Motor funktionieren nicht. Es tritt Öl aus. Licht funktioniert nicht. Mögliche Ursache Lösung Ventilator ist ausgeschaltet. Lüftergeschwindigkeit auswählen. Lüfterschalter defekt. Kundendienstzentrum kontaktieren. Motor läuft nicht. Kundendienstzentrum kontaktieren. Stromsicherung ist durchgebrannt. Stromkabel ist lose oder nicht angeschlossen. Rückschlagventil und Auslass sind nicht dicht. Verbindung zwischen Abzug und Abzugshaube ist undicht. Defekte/fehlerhafte Glühbirnen Absaugen nicht stark genug. Abstand zwischen Abzugshaube und Kochfeld ist zu groß. Abzugshaube hängt herunter. Befestigungsschraube ist nicht fest. HINWEIS: Sicherungen wieder einschalten/austauschen. Kabel wieder in die Steckdose stecken. Stromversorgung einschalten. Rückschlagventil abnehmen und mit Dichtmaterial abdichten. Abzug abnehmen und abdichten. Glühbirnen gemäß dieser Anweisung austauschen. Abzugshaube erneut mit dem richtigen Abstand anbringen. Schraube anziehen, sodass die Abzugshaube wieder gerade hängt. Alle elektrischen Reparaturen dieses Geräts müssen der geltenden regionalen und bundesweiten Gesetzgebung (VDE-Vorschriften) entsprechen Wenn Sie Zweifel haben, kontaktieren Sie den Kundendienst, bevor sie die oben stehenden Maßnahmen durchführen. Gerät immer zuerst von der Stromversorgung trennen, bevor das Gehäuse geöffnet wird.

WARTUNG UND REINIGUNG

Vorsicht: Vor der Wartung oder Reinigung die Abzugshaube von der Stromversorgung trennen. Überprüfen Sie, ob die Abzugshaube ausgeschaltet ist und ob der Stecker aus der Steckdose gezogen ist. Da die äußeren Oberflächen empfindlich für Kratzer sind, befolgen Sie diese Reinigungshinweise für ein optimales Ergebnis ohne Beschädigungen.

ALLGEMEINES Die Reinigung und Wartung sollte erfolgen, wenn das Gerät abgekühlt ist. Keine Alkalioder säurehaltigen Mittel (Zitronensaft, Essig usw.) auf der Oberfläche hinterlassen. EDELSTAHL Die Oberfläche aus Edelstahl muss regelmäßig (z. B. wöchentlich) gereinigt werden, damit sie lange hält. Mit einem weichen Tuch abtrocknen. Es kann ein spezieller Edelstahlreiniger verwendet werden. HINWEIS: Wischen Sie immer in der Richtung der Körnung des Edelstahls, sodass keine unschönen Kratzmuster entstehen.

OBERFLÄCHE DES BEDIENFELDS

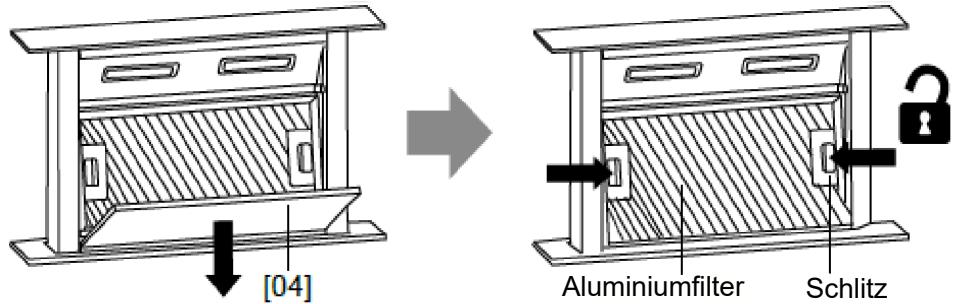

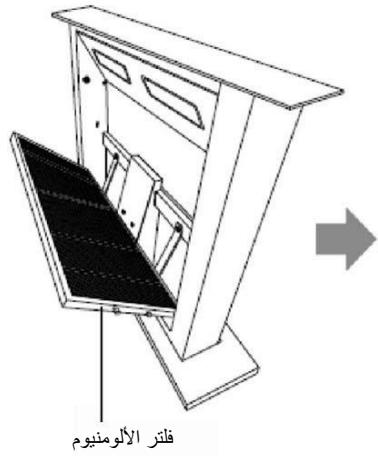

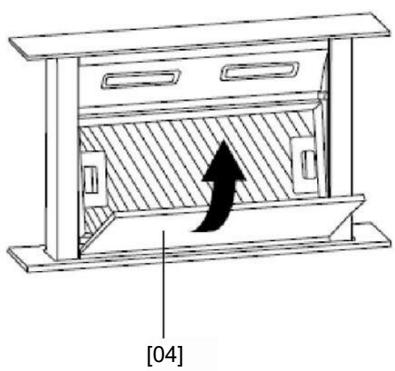

Das eingelassene Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Das saubere Tuch vor dem Reinigen gut ausdrücken. Restliche Feuchtigkeit mit einem weichen trockenen Tuch abreiben. Wichtig Verwenden Sie neutrale Reinigungsmittel und keine aggressiven Chemikalien oder Scheuermittel, da diese das Aussehen des Geräts verändern und Aufdrucke entfernen können. Außerdem verfällt dadurch die Garantie des Herstellers. FETTFILTER Die Netzfilter können von Hand gereinigt werden. Nehmen Sie die Abdeckblende [04] ab und wischen Sie sie mit einem feuchten Tuch ab. Nehmen Sie den Aluminiumfilter heraus, indem Sie auf die zwei Schlitze drücken und ihn herausziehen. Aluminiumfilter Schlitz Drehen Sie den Aluminiumfilter auf den Kopf. Nehmen Sie dann den Aktivkohlefilter heraus. Aktivkohlefilter Aluminiumfilter Weichen Sie den Aluminiumfilter etwa 10 Minuten lang in warmem Seifenwasser ein.

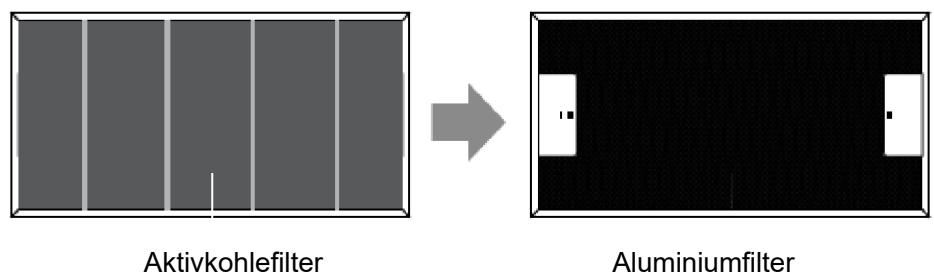

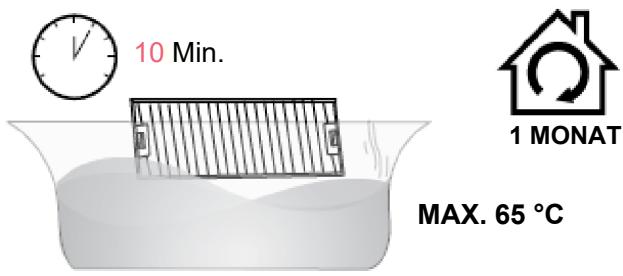

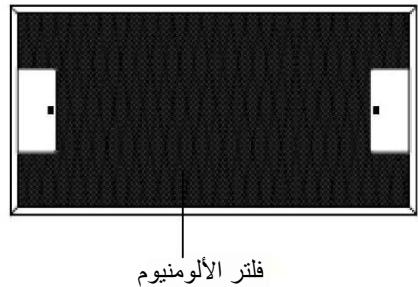

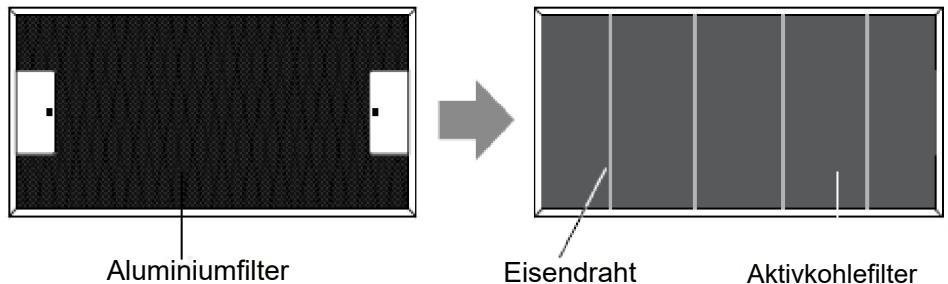

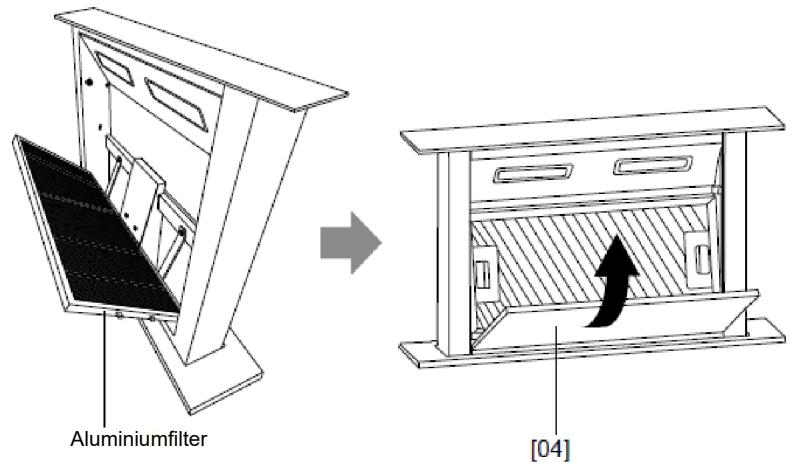

10 Min. 1 MONAT MAX. 65 °C Mit einem weichen Tuch oder einer Bürste reinigen. Gründlich abspülen und gut abtrocknen. Reinigen Sie den Filter monatlich. Wenn die Haube mehr als zwei Stunden pro Tag benutzt wird, empfehlen wir Ihnen, ihn häufiger zu reinigen. Je nach Nutzungshäufigkeit der Haube ist der Filter rechtzeitig zu wechseln! Verwenden Sie immer Originalfilter des Herstellers. Einsetzen von Filtern Setzen Sie nach der Reinigung den Kohlefilter in den Aluminiumfilter ein. Dann mit den vier Eisendrähten sichern. Aluminiumfilter Eisendraht Aktivkohlefilter Setzen Sie den Aluminiumfilter in die Dunstabzugshaubeein. Setzen Sie dann die Zierblende [04] auf und schließen Sie sie. Aluminiumfilter

• Prüfen Sie, ob der Filter sicher verankert ist. Anderenfalls kann er herausfallen und gefährliche Unfälle verursachen.
• Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt.

AUSTAUSCH DER LEUCHTMITTEL

Wichtig: Die Lampe muss durch den Hersteller, seinen Kundendienstmitarbeiter oder ähnlich qualifizierte Fachleute ausgetauscht werden. Gerät immer von der Stromversorgung trennen, bevor Reinigungs-, Wartungs- oder Reparaturarbeiten am Gerät durchgeführt werden. Leuchtmittel vor dem Entfernen vollständig abkühlen lassen, bevor sie angefasst wird. Leuchtmittel mit einem Tuch oder mit Handschuhen wechseln, damit kein Schweiß damit in Berührung kommt. Dies kann die Lebensdauer der Lampe verkürzen. Austausch der LED-Beleuchtung

1. Das Gerät ausschalten und ausstecken.

2. Lösen Sie die 4 Schrauben an der äußeren Glasabdeckung mit einem Schraubendreher.

3. Ziehen Sie das Lichtkabel heraus, und nehmen Sie die äußere Glasabdeckung ab.

4. Lösen Sie die Schrauben an der Leuchtenhalterung und ersetzen Sie das Leuchtmittel.

5. Schließen Sie das Lichtkabel wieder an, und schrauben Sie die äußere Glasabdeckung

wieder fest. Hinweis: Stellen Sie sicher, dass die Dunstabzugshaube ausgeschaltet ist und nehmen Sie sie zum Auswechseln von der Wand ab. Der Austausch der Beleuchtung sollte nur von qualifiziertem Servicepersonal durchgeführt werden. ILCOS D Bezeichnung für diese Lampe lautet: DSL-4-S-350 - LED-Module –LED-Lichtleiste

˗ Max Wattzahl: 1*4 W ˗ Spannungsbereich: DC 12V -Abmessungen: 350mm UMWELTSCHUTZ: Dieses Gerät ist entsprechend der EU-Richtlinie 2012/19/EG für Elektro- und Elektronik- Altgeräte 2013 für Elektro- und ElektronikGeräte (WEEE) gekennzeichnet. Unter die WEEE fallende Elektro- und Elektronik-Altgeräte enthalten sowohl umweltschädliche Stoffe (die negativen Folgen für die Umwelt verursachen) als auch wiederverwendbare Grundstoffe. Es ist wichtig, dass die Elektro- und Elektronik-Altgeräte einer spezifischen Behandlung unterzogen werden, um die Schadstoffe korrekt zu entfernen und zu entsorgen und alle Materialien zurückzugewinnen. Jeder kann dazu beitragen, dass Altelektrogeräte nicht zu einem Umweltproblem werden. Daher sollten unbedingt einige Grundregeln beachtet werden: - Elektro- und Elektronik-Altgeräte dürfen nicht als Hausmüll entsorgt werden; - Elektro- und Elektronik-Altgeräte sollten in speziellen Sammelstellen entsorgt werden, die von derStadtverwaltung oder einem registrierten Unternehmen verwaltet werden. In vielen Ländern sind inländische Sammlungen für große Elektro- und ElektronikAltgeräte verfügbar. Bei Kauf eines neuen Geräts können Altgeräte möglicherweise an Händler, die einen kostenlosen 1-zu-1- Umtausch vornehmen müssen, zurückgegeben werden, solange das Gerät dem selben Typ entspricht und über die gleichen Funktionen wie das bereitgestellte Gerät verfügt.

HINWEIS: Im Folgenden wird erläutert, wie die Umwelt durch den Kochvorgang möglichst wenig belastet wird (z. B. Energieverbrauch). (1) Die Abzugshaube an einem gut belüfteten Ort installieren. (2) Abzugshaube regelmäßig reinigen, sodass die Lüftung nicht blockiert wird. (3) Das Licht an der Abzugshaube nach dem Kochen immer ausschalten. (4) Abzugshaube nach dem Kochen immer ausschalten.

INFORMATIONEN FÜR EINE DEMONTAGE

Das Gerät nur wie in der Benutzeranleitung beschrieben öffnen oder aufschrauben. Der Verbraucher sollte das Gerät nicht vollständig in seine Einzelteile zerlegen. Am Ende seiner Lebensdauer das Gerät nicht mit dem Hausmüll entsorgen. Informieren Sie sich bei der örtlichen Behörde oder beim Abfallentsorger, wie Ihr Gerät entsorgt werden muss.
