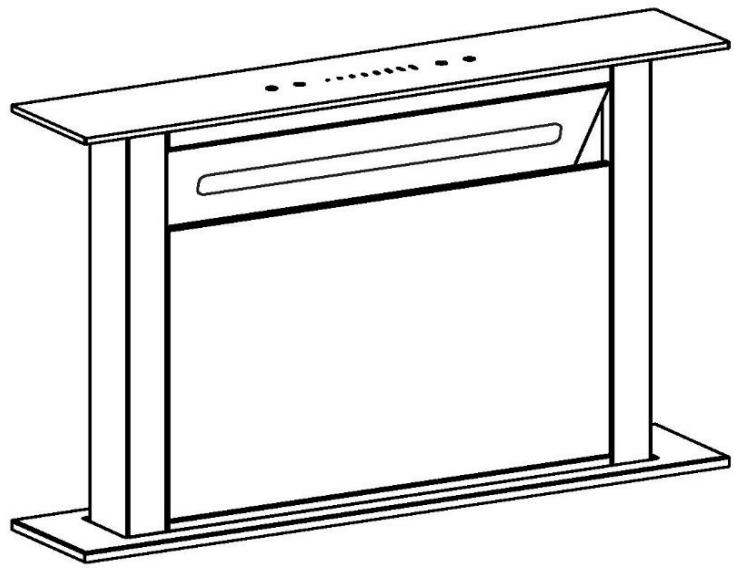

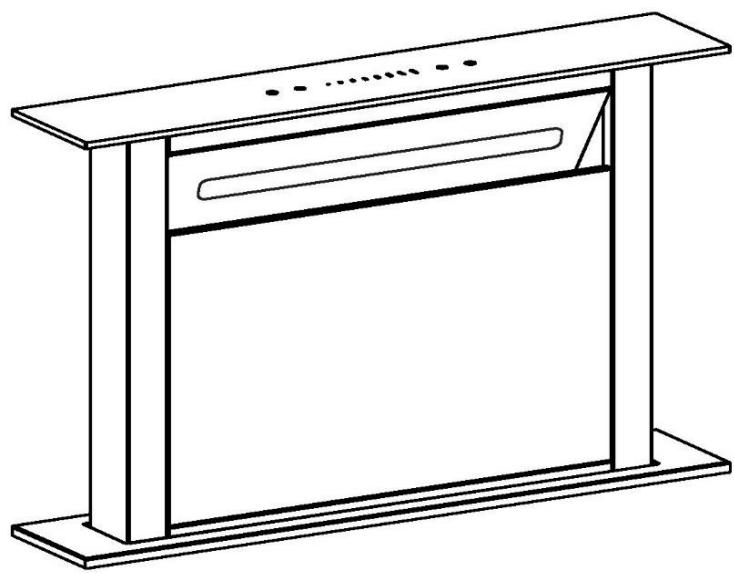

Hotă pentru aragaz Manual de instrucțiuni

Cuprins 1 .................................................................. Instrucțiuni de siguranță 2 .................................................................. Instalare 3 .................................................................. Începeți utilizarea hotei dvs. pentru aragaz 4 .................................................................. Depanare 5 .................................................................. Întreținere și curățare 6 .................................................................. Protecția mediului

Acest manual explică modul corect de instalare și utilizare a hotei dvs. pentru aragaz, vă rugăm să îl citiți cu atenție înainte de utilizare, chiar dacă sunteți familiarizat cu produsul. Manualul trebuie păstrat la loc sigur pentru consultări viitoare. Niciodată: Întotdeauna: Nu încercați să utilizați plita pentru Important! Opriți întotdeauna aragaz fără filtrele de grăsime sau dacă alimentarea cu curent de la priză în filtrele sunt excesiv de pline de grăsime! timpul instalării și întreținerii, cum ar fi înlocuirea unui bec. Nu instalați deasupra unui aragaz cu un nivel înalt de frigere. Plita pentru aragaz trebuie instalată în conformitate cu instrucțiunile de Nu lăsați tigăile nesupravegheate în instalare și toate măsurătorile urmate. timpul utilizării, deoarece grăsimea sau uleiurile supraîncălzite pot lua foc. Toate lucrările de instalare trebuie efectuate de o persoană competentă Nu lăsați flacăra deschisă sub plita sau un electrician calificat. pentru aragaz. Vă rugăm să eliminați cu atenție materialul de ambalat. Copiii sunt vulnerabili la acesta. Fiți atenți la marginile ascuțite din interiorul plitei pentru aragaz, în special în timpul instalării și curățării. Dacă plita pentru aragaz se Atunci când plita pentru aragaz este deteriorează, nu încercați să o utilizați. situată deasupra unui aparat care funcționează cu gaz, distanța minimă Nu flambați sub plita pentru aragaz. dintre suprafața de sprijin pentru ATENȚIE: Piesele accesibile se pot vasele de gătit de pe plită și partea cea încălzi în timpul utilizării cu aparatele mai inferioară a hotei trebuie să fie: pentru gătit. Aragazuri cu gaz: 75 cm Distanța minimă între suprafața de Aragazuri electrice: 65 cm sprijin pentru vasele de gătit de pe plită Aragazuri cu cărbune sau ulei:75 cm și partea cea mai inferioară a plitei. Asigurați-vă că tubulatura nu este (Atunci când hota pentru aragaz este îndoită în unghiuri mai ascuțite de 90 situată deasupra unui dispozitiv cu gaz, de grade, întrucât acest lucru va această distanță va fi de cel puțin 65 cm) reduce eficiența hotei pentru aragaz. Aerul nu trebuie eliberat spre coșul Avertizare: Nereușita de a instala utilizat pentru evacuarea gazelor șuruburile sau dispozitivul de fixare în provenite de la aparate care conformitate cu aceste instrucțiuni funcționează cu gaz sau alți combustibili. poate duce la pericole de natură electrică Avertizare: Înainte de a obține accesul la terminale, trebuie deconectate toate circuitele de alimentare.

Întotdeauna: Întotdeauna: Puneți capacele deasupra oalelor și tigăilor atunci când gătiți pe un aragaz care funcționează cu gaz. În modul de extracție, aerul din cameră este eliminat prin plita pentru aragaz. Asigurați-vă că se implementează măsuri adecvate de aerisire. Hota pentru aragaz elimină mirosurile din cameră, dar nu și aburul. Hota pentru aragaz este strict de uz casnic. Atenție: Aparatul și piesele sale accesibile se pot înfierbânta în timpul funcționării. Fiți atenție să evitați atingerea elementelor care se încălzesc. Copiii cu vârste mai mici de 8 ani trebuie să se ferească, cu condiția să fie sub supraveghere permanentă. Trebuie să existe aerisirea adecvată a camerei atunci când se utilizează hota pentru aragaz în același timp cu aparatele care ard gaz sau alți combustibili. Există riscul de incendiu dacă curățarea nu este efectuată în conformitate cu instrucțiunile Regulamentele privind eliminarea aerului trebuie satisfăcute. În cazul în care cablul de alimentare este Curățați aparatul periodic urmând deteriorat, acesta trebuie înlocuit de metoda descrisă în capitolul către producător, agentul de service sau ÎNTREȚINERE. de persoane calificate similare, pentru a evita orice pericol. Din motive de siguranță, vă rugăm să utilizați șuruburi de fixare sau instalare Acest aparat poate fi utilizat de către de aceeași dimensiune, care sunt copiii cu vârste de minim 8 ani și de recomandate în acest manual de către persoanele cu abilități fizice, instrucțiuni. senzoriale sau mentale reduse sau cu lipsă de experiență sau cunoștințe, cu În ceea ce privește detaliile despre condiția să fie supravegheate sau metoda și frecvența curățării, vă instruite corespunzător privind modul de rugăm să consultați secțiunea de utilizare a acestui aparat în siguranță și întreținere și curățare a acestui să înțeleagă pericolele implicate. manual de instrucțiuni. Nu lăsați copiii să se joace cu aparatul. Curățarea și întreținerea de către Curățarea și întreținerea de către utilizator utilizator nu vor fi efectuate de copii nu vor fi efectuate de copii fără fără supraveghere. supraveghere. Atunci când hota pentru aragaz și aparatele alimentate cu energie diferită de curent funcționează simultan, presiunea negativă a camerei nu trebuie să depășească 4 Pa (4 x 10-5 bari). AVERTIZARE: Pericol de incendiu: nu depozitați articolele pe suprafețele de gătit. Nu trebuie utilizat un dispozitiv de curățat cu aburi. Nu încercați NICIODATĂ să stingeți un incendiu cu apă, ci opriți aparatul și apoi acoperiți flacăra, de ex., cu un capac sau o pătură ignifugă.

INSTALARE (VENTILAȚIE ÎN EXTERIOR) Dacă aveți o priză în exterior, hota dumneavoastră poate fi conectată ca în imaginea de mai jos prin intermediul unei conducte de extracție (email, aluminiu, țeavă flexibilă sau material inflamabil cu diametrul interior de 150 mm) Înainte de instalare, opriți unitatea și deconectați-o de la priză.

1. Hota trebuie amplasata la o distanță de cel puțin 15 mm de perete. (Vezi imaginea 1)

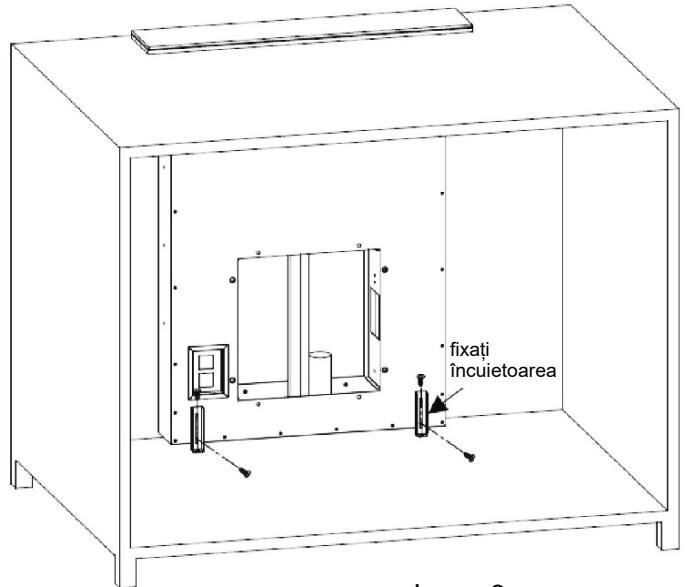

2. Puneți hota în orificiul dulapului. (Vezi imaginea 2) Folosiți șuruburi de 4 buc ST4*8

și șuruburi ST4*14 și fixați încuietoarea pentru a fixa hota. (Vezi imaginea 3) 15 mm Imag. 1 Imag. 2

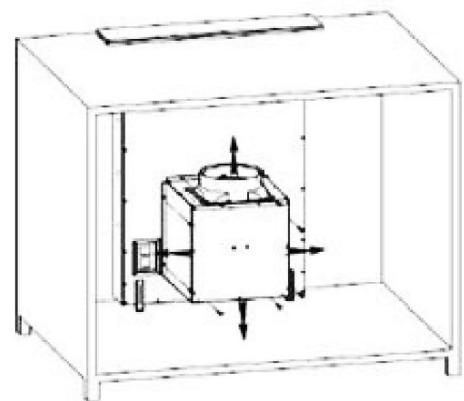

3. Conectați carcasa și hota cu șuruburi de 8 buc M10 * 10, direcția curentului este sus,

jos, stânga, dreapta, utilizatorul poate selecta în funcție de spațiul dulapului. (Vezi imaginea 4) fixați încuietoarea Imag. 4 Imag. 3

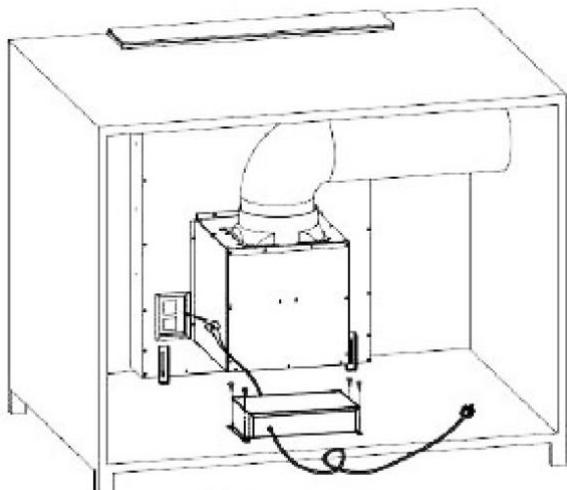

4. Fixați țeava pe priză și utilizați șuruburi de 4 buc ST4*14 pentru a fixa cutia PCB,

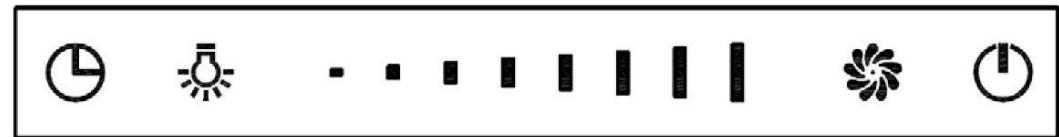

conectați alimentarea și finalizați instalarea. (Vezi imaginea 5) Imag. 5 AVERTIZARE: ➢ Din motive de siguranță, vă rugăm să utilizați șuruburi de fixare sau instalare de aceeași dimensiune, care sunt recomandate în acest manual de instrucțiuni. ➢ Eșecul de a instala șuruburile sau dispozitivul de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică. Începeți utilizarea hotei dvs. pentru aragaz Control cu glisare Acest sistem de control este format din două părți, panou de alimentare și panou tactil. Panoul tactil conține cinci butoane funcționale (putere, viteză, lumină, cronometru, control glisant) Cronometru Lumină Control cu glisare Viteză Putere Operare funcțională 1 Porniți, hota va fi în așteptare cu iluminare de fundal, iluminarea de fundal se va stinge după 5 secunde fără nicio operațiune, pentru a utiliza din nou hota, atingeți orice tastă pentru a activa mișcarea de așteptare. 2 Atingeți butonul de pornire timp de 2 secunde, capota va aluneca în sus și funcționează la prima viteză. Atingeți butonul de pornire din nou timp de 2 secunde, capota va aluneca în jos și va înceta să funcționeze. Dacă opriți hota, fără a opri motorul, când deschideți din nou hota, hota va funcționa la viteza cu care a funcționat ultima dată.

2.1 Apăsați butonul de pornire

, când hota se ridică sau coboară, hota se va opri din mișcare, motorul continuă să funcționeze. Apăsați butonul de pornire se va mișca din nou. din nou, hota 3 Pornirea/oprirea motorului și setarea vitezei:

3.1 Atingeți butonul de viteză

, motorul se va porni; atingeți-l din nou, se va opri.

3.2 Cum se setează viteza? Atingeți această zonă

, cu degetul alunecând pe aceasta. Când degetul se oprește în primul sau al doilea punct, motorul va funcționa la cea mai mică viteză; când degetul se oprește în al treilea sau al patrulea punct, motorul va funcționa la a doua viteză; când degetul se oprește în al cincilea sau al șaselea punct, motorul va funcționa la a treia viteză; când degetul se oprește în al șaptelea sau al optulea punct, motorul va funcționa la cea mai mare viteză. 4 Iluminat:

4.1 După ce hota glisează în sus, luminile se vor aprinde automat în 8-10 secunde.

4.2 Atingeți butonul de lumină

, luminile se vor stinge. Atingeți butonul de lumină din nou, luminile se vor stinge.

4.3 Când atingeți butonul de lumină

, indicatorul luminos clipește. Glisați butonul pentru a controla intensitatea luminii atunci când becul pilot clipește. Când intrați în controlul intensității luminii, butonul lateral controlează intensitatea luminii. Există 8 viteze ale butonului de glisare la aprindere, fiecare viteză înseamnă o intensitate a luminii. Când atingeți butonul de glisare și glisați la o lumină și aceasta va fi aprinsă, lumina va fi aprinsă la intensitatea luminii corespunzătoare. De asemenea, poate folosi tastele manuale atingând butonul pentru a acționa hotele pe o singură lumină pilot și va fi aprinsă cu intensitatea luminoasă corespunzătoare. Indicatorul luminos va înceta să clipească după 15 secunde dacă nu există nicio ajustare a funcției. 5 Butonul cronometrului

5.1 Atingeți butonul temporizatorului

când lumina sau motorul funcționează; hota va intra în funcționare cu temporizator. Când indicatorul luminos al temporizatorului clipește, glisați butonul pentru a selecta secțiunea cronometru. Există opt secțiuni ale butonului temporizatorului când temporizatorul funcționează, acestea sunt: 5-10-1520-25-30-35-40, atingeți butonul temporizatorului pentru a intra în funcționarea temporizatorului când confirmați secțiunea temporizatorului. Sau, accesați în cronometrul care funcționează automat 5 secunde mai târziu. Motorul și lumina se sting automat la terminarea cronometrului, hota va intra în standby, capacul decorativ se va închide automat.

5.2 Folosiți din nou funcția de cronometru când mențineți alimentarea pornită, atingeți

butonul temporizatorului, dar fără a seta ora, hota va păstra ora care a setată ultima dată. Va scădea cu o secundă după 5 secunde. Va funcționa ca un timp nou după o nouă setare. Atingeți butonul de viteză sau controlați intensitatea luminii atunci când cronometrul funcționează, funcția de cronometru se va anula automat.

DEPANARE Cauză posibilă Eroare Soluție Comutatorul ventilatorului este Selectați o poziție a Lumina se aprinde, oprit comutatorului ventilatorului. dar motorul nu Comutatorul ventilatorului nu funcționează pornește Lumina nu funcționează, motorul nu funcționează Scurgere de ulei Motorul nu funcționează Contactați centrul de service. Siguranțele casei au sărit Resetați/Înlocuiți siguranțele. Cablul de alimentare e slăbit sau Repoziționați cablul la priză. deconectat Porniți alimentarea. O supapă unidirecțională și Scoateți supapa unidirecțională și evacuarea nu sunt strânse sigilați cu agent de etanșare. Scurgere din conexiunea cu coșul și capacul Luminile nu funcționează Contactați centrul de service. Becuri defecte/sparte Distanța dintre hota pentru Aspirație insuficientă aragaz și partea superioară a aragazului este prea mare Demontați coșul și etanșați. Înlocuiți becurile conform acestei instrucțiuni. Repoziționați hota pentru aragaz pentru a corecta distanța. Hota pentru aragaz Șurubul de fixare nu este Strângeți șurubul de agățare și se înclină suficient de strâns puneți-l pe poziție orizontală. NOTĂ: Orice reparații electrice la acest aparat trebuie să respecte legile locale, statale și federale. Vă rugăm să contactați centrul de service dacă aveți îndoieli înainte de a efectua oricare dintre cele de mai sus. Deconectați întotdeauna unitatea de la sursa de alimentare când deschideți unitatea.

ÎNTREȚINERE ȘI CURĂȚARE

Atenție: Înainte de efectuarea lucrărilor de întreținere sau curățare, hota pentru aragaz trebuie deconectată de la alimentarea cu curent. Asigurați-vă că hota pentru aragaz este oprită de la priza de pe perete și că ștecărul este scos. Suprafețele externe sunt susceptibile la zgârieturi și abraziuni, astfel că vă rugăm să urmați instrucțiunile de curățare pentru a vă asigura că se ating cele mai bune rezultate posibile fără deteriorări.

Curățarea și întreținerea trebuie efectuate cu aparatul rece, mai ales la curățare. Evitați să lăsați pe suprafețe substanțe alcaline sau acide (suc de lămâie, oțet etc.). INOX Inoxul trebuie curățat periodic (de ex., săptămânal) pentru a garanta o lungă durată de viață. Uscați cu o lavetă curată moale. Trebuie utilizat un lichid de curățare special pentru inox. NOTĂ: Asigurați-vă că ștergerea se face de-a lungul granulației inoxului pentru a preveni apariția oricăror tipare de zgâriere încrucișată neprezentabile.

SUPRAFAȚA PANOULUI DE CONTROL

Panoul de control încorporat poate fi curățat utilizând apă caldă cu săpun. Asigurați-vă că laveta este curată și bine stoarsă înainte de curățare. Utilizați o lavetă moale pentru a elimina orice exces de umezeală lăsat după curățare. Important Utilizați detergenți neutri și evitați utilizarea substanțelor chimice de curățare dure, a detergenților domestici puternici sau a produselor care conțin abrazivi, întrucât acest lucru va afecta aspectul aparatului și potențial elimină orice lucrare decorativă imprimată de pe panoul de control și va anula garanția producătorului.

FILTRELE PLASĂ DE GRĂSIME

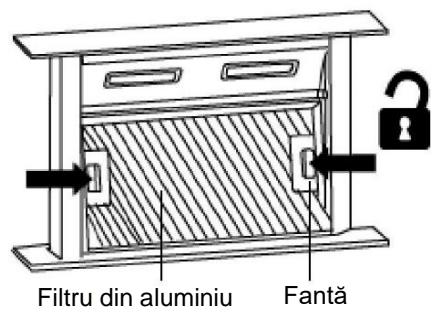

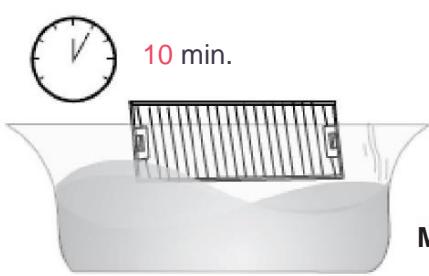

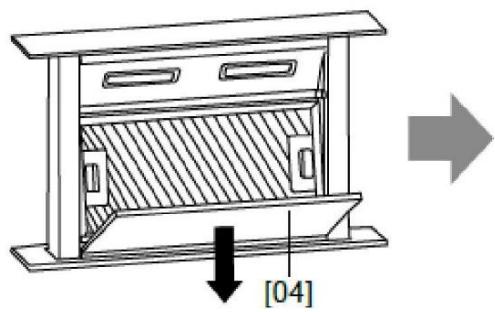

Filtrele din plasă se pot curăța manual. Scoateți placa decorativă [04] și ștergeți-o cu o cârpă umedă. Apoi, scoateți filtrul de aluminiu apăsând și menținând cele 2 fante. Filtru din aluminiu Fantă Așezați filtrul de aluminiu cu susul în jos. Apoi detașați filtrul de carbon. Filtru din cărbune Filtru din aluminiu Înmuiați filtrul de aluminiu în soluția de apă caldă și detergent slab timp de aproximativ 10 minute.

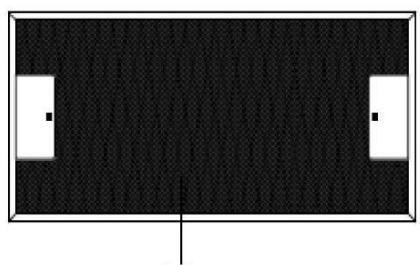

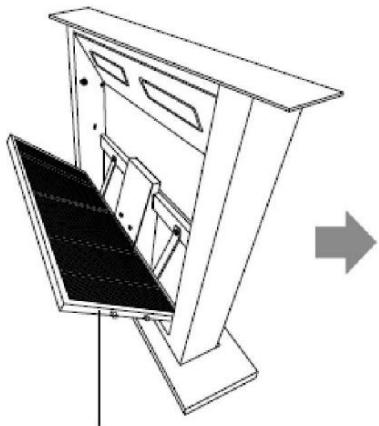

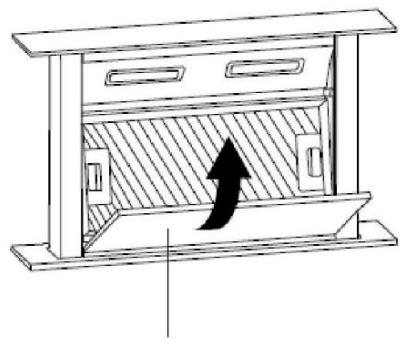

10 min. 1 LUNĂ MAX. 65 °C Curățați cu o cârpă/perie moale. Clătiți temeinic și uscați bine. Curățați filtrul lunar. Dacă hota este folosită mai mult de 2 ore pe zi, vă recomandăm să măriți frecvența de curățare. În funcție de frecvența de utilizare a hotei, înlocuiți filtrul la timp! Utilizați întotdeauna filtre originale de la producător. Atașarea filtrelor După curățare, atașați filtrul de carbon la filtrul de aluminiu. Apoi fixați cu cele 4 fire de fier. Filtru din aluminiu Sârmă de fier Filtru din cărbune Introduceți filtrul de aluminiu în hotă. Apoi introduceți placa decorativă [04] și închideți-o la loc. Filtru din aluminiu [04]

NOTĂ: Asigurați-vă că filtrul este fixat. În caz contrar, acesta se va slăbi și va provoca pericole. La activarea filtrului de carbon atașat, puterea de aspirație va fi scăzută. ÎNLOCUIREA BECULUI Important: Becul trebuie înlocuit de producător, agentul său de service sau persoane calificate similar. Opriți întotdeauna alimentarea cu curent înainte de a efectua orice operații asupra aparatului. La manipularea becului, asigurați-vă că este complet rece înainte de orice contact direct cu mâinile. La manipularea becurilor, țineți cu o cârpă sau mănuși pentru a garanta că transpirația nu intră în contact cu becul, deoarece acest lucru poate reduce durata de viață a becului. Schimbați lumina LED

1. Opriți aparatul și scoateți-l din priză.

2. Deșurubați cele 4 șuruburi de pe panoul exterior al cadrului de sticlă cu o șurubelniță

3. Trageți firul de lumină și scoateți panoul exterior al cadrului de sticlă

4. Deșurubați șuruburile de pe suportul luminii și înlocuiți lumina

5. Conectați firul de lumină și asamblați panoul exterior al cadrului de sticlă cu șuruburi.

Notă: Vă rugăm să asigurați-vă că opriți și scoateți hota de pe perete pentru schimbare. Înlocuirea luminii trebuie efectuată numai de personal de service calificat.

• Codul ILCOS D pentru acest bec este: DSL-4-S-350 - Module LED - bandă luminoasă LED - Tensiune maximă: 1x4W - Interval de tensiune: DC 12V - Dimensiuni: 350 mm PROTECȚIA AMBIENTALĂ: Acest aparat este etichetat în conformitate cu Directiva Europeană 2012/19/UE privind Reglementările privind deșeurile de echipamente electrice și electronice 2013 privind aparatele electrice și electronice (DEEE). DEEE conține substanțele poluante (care pot avea un efect negativ asupra mediului) și elementele de bază (care pot fi reutilizate). Este important ca DEEE să fie supuse tratamentelor specifice pentru a îndepărta și elimina corect substanțele poluante și a recupera toate materialele. Persoanele pot juca un rol important în a asigura că DEEE nu devin o problemă de mediu: este vital să urmați câteva dintre regulile de bază: - DEEE nu trebuie tratate drept reziduu domestic; - DEEE trebuie duse în zone de colectare dedicate, gestionate de primărie sau de o companie autorizată. În multe țări, colectările domestice pot fi disponibile pentru DEEE de dimensiuni mari. atunci când cumpărați un aparat nou, cel vechi poate fi returnat la distribuitorul care trebuie să îl accepte gratuit câte unul, atât timp cât aparatul este de tip echivalent și are aceleași funcții ca și aparatul achiziționat.

NOTĂ: Următoarele indică modul în care reduce impactul total asupra mediului (de ex., consumul de energie) al procesului de gătit). (1) Instalați hota pentru aragaz într-un loc unde există o aerisire eficientă. (2) Curățați hota pentru aragaz periodic, astfel încât să nu blocați aerisirea. (3) Nu uitați să opriți lumina hotei pentru aragaz după gătire. (4) Nu uitați să opriți hota pentru aragaz după gătire.

INFORMAȚII PENTRU DEMONTARE

Nu demontați aparatul într-un mod care nu este ilustrat în manual. Aparatul nu poate fi demontat de utilizator. La sfârșitul duratei de viață, aparatul nu trebuie eliminat împreună cu reziduurile menajere. Verificați cu Autoritatea locală sau distribuitorul pentru informații de reciclare.
