LIR60430 - LIR60430 - Réfrigérateur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Plaque de cuisson
Nombre de foyers	4
Type de foyer	Électrique
Commande	Manuelle
Matériau de la surface	Verre céramique
Dimensions (L x P)	Non précisé
Couleur	Noir
Sécurité enfant	Non précisé
Fonction minuterie	Non précisé
Indicateur de chaleur résiduelle	Oui
Type d'installation	Encastrable
Puissance totale	Non précisé
Alimentation	Électrique
Marque	Non précisé
Modèle	Non précisé

FOIRE AUX QUESTIONS - LIR60430 - LIR60430 ELECTROLUX

Comment puis-je régler la température de mon réfrigérateur Electrolux LIR60430 ?

Pour régler la température, localisez le thermostat à l'intérieur du réfrigérateur. Tournez le bouton vers la gauche pour diminuer la température et vers la droite pour l'augmenter.

Mon réfrigérateur ne refroidit pas correctement. Que devrais-je vérifier ?

Vérifiez que la porte est bien fermée et que les joints ne sont pas endommagés. Assurez-vous également que l'appareil est branché et que le réglage de la température est correct.

Comment dégivrer mon réfrigérateur Electrolux LIR60430 ?

Pour dégivrer, éteignez l'appareil et laissez la porte ouverte. Utilisez un récipient pour recueillir l'eau qui s'écoule. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur émet un bruit étrange. Que faire ?

Vérifiez que l'appareil est de niveau et que rien ne bloque le ventilateur à l'intérieur. Si le bruit persiste, il pourrait être nécessaire de contacter un technicien.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Débranchez l'appareil et retirez tous les aliments. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces internes. Évitez les nettoyants abrasifs.

La lumière de mon réfrigérateur ne s'allume pas. Que faire ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si la lumière ne s'allume toujours pas, vérifiez le câblage et le fusible de l'appareil.

Comment puis-je installer mon réfrigérateur Electrolux LIR60430 ?

Assurez-vous que l'emplacement est plat et bien ventilé. Branchez l'appareil à une prise électrique appropriée. Laissez-le reposer pendant quelques heures avant de le mettre en marche.

Y a-t-il une garantie pour mon réfrigérateur Electrolux LIR60430 ?

Oui, votre réfrigérateur est généralement couvert par une garantie de deux ans pour les pièces et la main-d'œuvre. Consultez le manuel d'utilisation pour plus de détails.

MODE D'EMPLOI LIR60430 - LIR60430 ELECTROLUX

Notice d'utilisation

Hasznalati utmutató

Lietosanas instrukcija

Naudojimo instrukcija

YnataCTBO 3a paKyBaHe

Instrukcja obslugi

Manual de utiliser

6.UDHEZIME DHE KESHILLA 14

1. KUJDESI DHE PASTRIMI 16

8.ZGJIDHJA E PROBLEMVE 17

9.TDEDHENATTEKNIKE 18

1. EFIKASITETI ENERGJETIK 19

11.ÇESHTJE QÉ LIDHEN ME AMBIENTIN 20

1. INFORMACIONI SIGURISE

6. UDHEZIME DHE KESHILLA

PARALAJMÖRIM!

Referojuni kapitujve per sigurine.

6.1 Ene gatimi

Pérzonat me gatif me indukson, fusha e forté elektromagnetike krijon shume shpejt njxEhtesi ne enen e gatimit.

7. KUJDESI DHE PASTRIMI

PARALAJMÈRIM!

Referojuni kapitujve pér sigurè.

7.1 Informacionetepergjithshme

9. TE DHENAT TEKNIKE

Odsavače par s funkci Hob²Hood

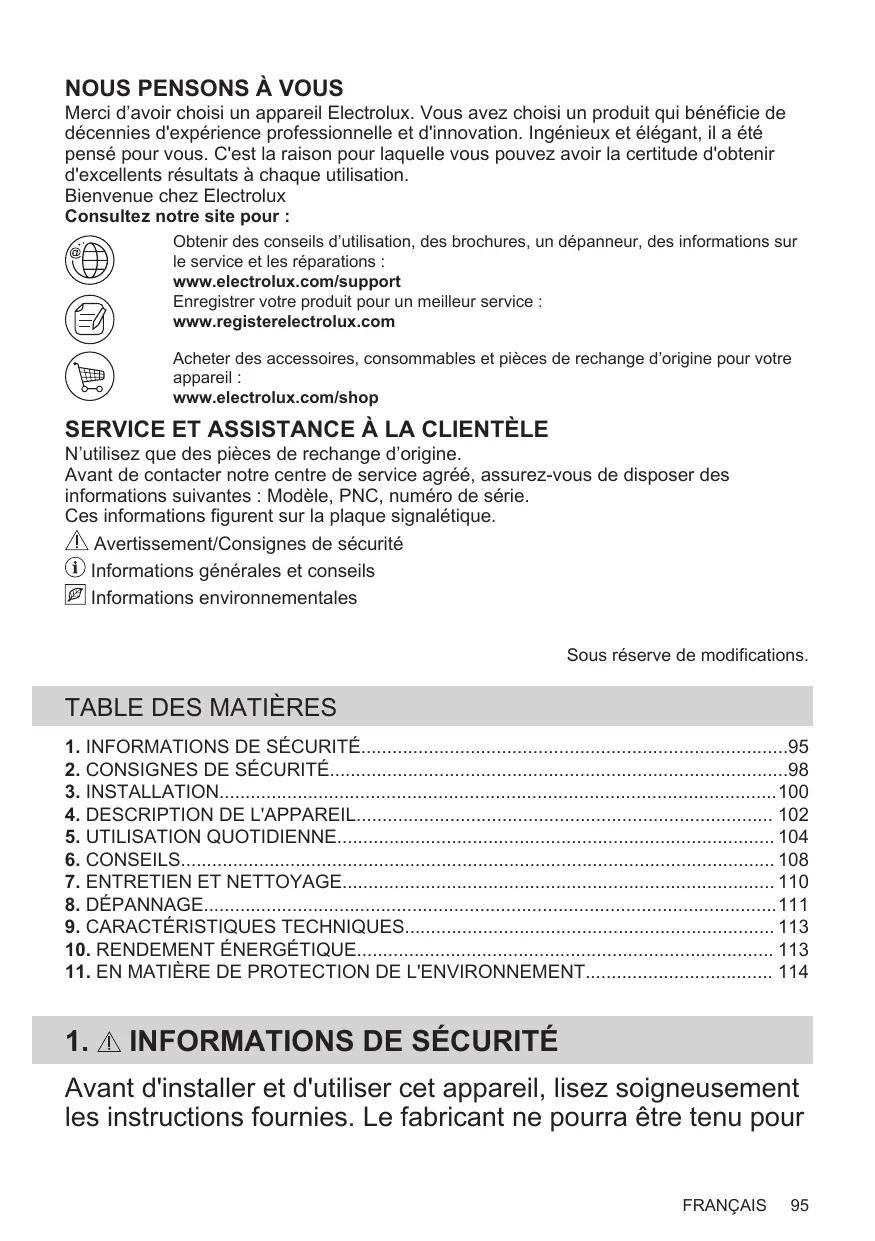

Merci d'avoir choisi un apparéil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation.

Bienvenue chez Electrolux

Consultez notre site pour :

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre apparéil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÉLE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter notre centre de service agreeé, assurez-vous de/disposer des informations suivantes : Modèle, PNC, numéro de série.

Ces informations figurent sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations generales et conseils
Informations environnementales

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 95
2. CONSIGNES DE SECURITE 98
3. INSTALLATION 100
   4.DESCRIPTION DE L'APPAREIL 102
4. UTILISATION QUOTIDIENNE 104
5. CONSEILS 108
6. ENTRETIEN ET NETTOYAGE 110
   8.DEPANNAGE 111
   9.CARACTERISTIQUES TECHNIQUES. 113
7. RENDEMENT ÉNERGÉTIQUE 113
8. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 114

1. !INFORMATIONS DE SECURITE

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour

responsible des blessures et dégât s resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y reférer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts sont correctement surveillés ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et s'ilts comprendnant les risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Ne laïsez pas les enfants jouer avec l'appareil.

• Ne laisserez pas les emballages à la portée des enfants et jetez-les convenablement.

• AVERTISSEMENT : Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes en cours d'utilisation.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.

• Le nettoyage et l'entretien ne doivent pas'être effectuels par des enfants sans surveillance.

1.2 Sécurité générale

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.

• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.

• ATTENTION : L'appareil ne doit pas etre branché à l'alimentation en utilisant un apparéil de connexion externe comme un minuteur, ou branché à un circuit qui est régulierement activé/désactivé par un fournisseur d'énergie.

• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.

• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.

• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.

N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.

• Àprousutilisation,éteignez:toujourslazone de cuisson à l'aide de la manette de commande correspondante et ne vous fiez pas à la détction des recipients.

• Si la surface vitrocéramique / en verre est fissurée, éteignez l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pourdéconnecter l'appareil de l'alimentation secteur. Dans tous les cas, contactez le service après-vente agrée.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance agrée ou un technicien qualifié afin d'éviter tout danger.

• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les

instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptations peut entraîner des accidents.

2. CONSIGNES DE SECURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionnel qualifié.

AVERTISSEMENT!

Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
  N'installez pas et ne branchez pas un apparéil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
  Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moissure cause des gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil à proximé d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Chaque apparéil est doté de ventilateurs de refroidissement dans le fond.

• Si l'appareil est installé au-dessus d'un tiroir :

• Ne rangez pas de feuilles ni de petits bouts de papier qui pourrait etre aspirés et endommager les ventilateursurs de refroidissement ou le système de refroidissement.

• Laissez une distance d'au moins 2 cm entre le fond de l'appareil et les objetsrangés dans le tiroir.

• Otez tout panneau de séparation installé dans le meuble sous l'appareil.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectuels par un électricien qualifié.
  L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
  Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
  Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
  Utilisez le cable d'alimentation électrique approprié.
• Ne laisses pas le cable d'alimentation s'emmêler.
  Assurez-vous qu'une protection antiélectrocution est installée.
  Utilisez un collier anti-traction sur le cable.
  Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• N'utilisez pas d'adaptateurs multisrpise et de rallonges.
  Veillez à ne pas endommager la fiche secteur (si présente) ni le cable d'alimentation. Contactez notre service après-vente/agree ou un electricien pour

replacer le cable d'alimentation s'il est endommagé.

• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas'être enlevée sans outils.
• Ne branche la fiche secteur dans la prise secteur qu'a la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilisez que des systèmes d'iso1olation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliérés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit composer un dispositif d'iso1ation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
• Cet apparéil est exclusivement destiné à une utilisation domestique.
• Ne modifies pas les caractéristiques de cet apparéil.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laïsez jamais l'appareil sans surveillancependant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne vous fiez pas uniquement au détecteur de récipient.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.

• N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.

• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.
• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.
  Lorsque you versez un aliment dans de l'huile chaude, elle peut eclabousser.

AVERTISSEMENT!

Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
  L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Ne laïsez pas de recipients chauds sur le bandeau de commande.
• Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.
• Ne laisses pas le contenu des recipients s'évaporer entièrement.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils

risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
- Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été créé, à des fins de chauffage par exemple.

2.4 Entretien et Nettoyage

Nettoyez régulierement l'appareil afin de restarterir le revêtement en bon état.
- Mettez à l'arrêt l'appareil et laissersez-le refroidir avant de le nettoyer.
- Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
- Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

2.5 Service

Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pieces de rechange d'origine.

• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les apparèils electroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pieces d'un logement.

2.6 Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupez le cable d'alimentation au ras de l'appareil et mettez-le au rebut.

3. INSTALLATION

AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ciddssous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série

3.2 Tables de cuisson intégrées

Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptations.

3.3 Câble d'alimentation

• La table de cuisson est fournie avec un cable d'alimentation.
• Pour remplaçer le cable d'alimentation endommagé, utilisez le type de cable suivant : H05V2V2-F qui doit supporter une température minimale de 90^ . Contactez votre service après-vente.

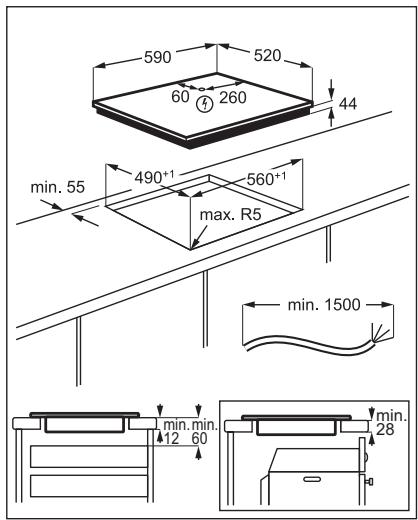

3.4 Assemblage

Si vous installez la table de cuisson sous une hotte, reportez-vous aux instructions d'installation de la hotte pour connaître la distance minimale nécessaire entre les appareils.

Si l'appareil est installe au-dessus d'un tiroir, la ventilation de la table de cuisson peut chauffer les élémentsrangés dans le tiroir durant la cuisson.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4.1 Agencement des zones de cuisson

Zone de cuisson à induction
2 Bandeau de commande

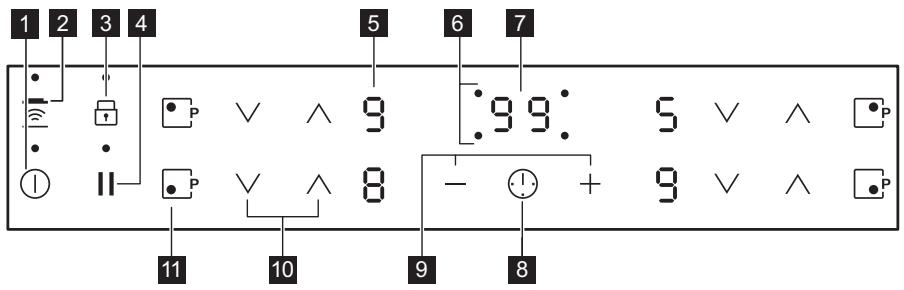

4.2 Description du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Touchesensitive	Fonction	Commentaire
1	①	MARCHÉ / ARRÊT	Pour allumer et éteindre la table de cuisson.
2	©	HobàHood	Pour activer et désactiver le mode manuel de la fon-c tion.
3	®	Verrouillage / Dispositif de sécu-rité enfants	Pour verrouiller ou déverrouiller le bandeau de com-mande.
4	||	Pause	Pour activer et désactiver la fonction.
5	-	Indicateur du niveau de cuisson	Pour indiquer le niveau de cuisson.
6	-	Voyants du minuteur des zones de cuisson	Pour indiquer la zone à laquelle se refère la durée sé-lectionnée.
7	-	Affichage du minuteur	Pour indiquer la durée, en minutes.
8	1	-	Pour désir la zone de cuisson.
9	+/-	-	Pour augmenter ou diminuer la durée.
10	/√	-	Pour sélectionner un niveau de cuisson.
11	•P	PowerBoost	Pour activer la fonction.

4.3 Affichage du niveau de cuisson

Afficheur	Description
ü	La zone de cuisson est désactivée.
i - 9 / 2 - 5	La zone de cuisson est activée. Le point indique que le niveau de cuisson a changé de moins.
u	Pause est activé.
R	Démarriage automatique de la cuisson est activé.
P	PowerBoost est activé.
E + chiffre	Une anomalie de fonctionnement s'est produit.
E / E / E	OptiHeat Control (voyant de chaleur résiduelle 3 niveaux): continuer la cuisson / main-tien au chaud / chaleur résiduelle.
L	Verrouillage / Dispositif de sécurité enfants est activée.
F	Le réseau est inapproprié ou trop petit, ou bien il n'y a pas de réseau sur la zone de cuisson.
-	Arrêt automatique est activé.

4.4 OptiHeat Control (voyant de chaleur résiduelle 3 niveaux)

AVERTISSEMENT!

/ / Il y a risque de brûlures par la chaleur résiduelle.

Les voyants indiquent le niveau de chaleur résiduelle des zones de cisson que vous

utilisez actuelflement. Les voyants des zones voisines peuvent également s'allumer, même si vous ne les utilisez pas.

Les zones de cuisson à induction générent la chaleur nécessaire directement sur le fond des recipients de cuisson. La vitrocéramique est chauffée par la chaleur des recipients.

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Activation et désactivation

Appuyez sur ① pendant 1 seconde pour activer ou désactiver la table de cuisson.

5.2 Arrêt automatique

Cette fonction arrête la table de cuisson automatiquement si :

toutes les zones de cuisson sont désactivées,
- vous ne règlez pas le niveau de cuisson après avoir allumé la table de cuisson,
- vous avez renversé quelque chose ou place un objet sur leibandau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.).Un signal sonore retentit et la table de cuisson s'eteint. Enlevez l'objet ou nettoyez leibandau de commande.
- la table de cuisson surchauffe (par ex. lorsqu'un réseau chauffe à vide). - Laissez la zone de cuisson refroidir avant d'utiliser à nouveau la table de cuisson.
- vous avez utilisé un récipient inadapté. Le symbole s'allume et la zone de cuisson se désactive automatiquement au bout de 2 minutes.
- vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, s'allume et la table de cuisson s'éteint.

La relation entre le niveau de cuisson et la durée après laquelle la table de cuisson s'eteint :

Niveau de cuisson	La table de cuisson s'éteint au bout de
u, 1 - 2	6 heures
3 - 4	5 heures
5	4 heures

Niveau de cuisson

La table de cuisson s'eteint au bout de

6-9

1,5 heure

5.3 Niveau de cuisson

Appuyez sur pour augmenter le niveau de cuisson. Appuyez sur pour diminuer le niveau de cuisson. Appuyez simultanément sur et pour désactiver la zone de cuisson.

5.4 Demarrage automatique de la cuisson

Cette fonction vous permet d'atteindre le niveau de cuisson sélectionné en un temps plus court. Cette fonction active le niveau de cuisson le plus élevé pendant un certain temps puis redescend au niveau sélectionné.

Pour activer la fonction, la zone de cuisson doit être froide.

Pour activer la fonction pour une zone de cuisson: appuyez sur (P s'allume).

Appuyez immédiatement sur (s'allume). Appuyez immédiatement sur jusqu'à ce que le niveau de cuisson régles affiche. Au bout de 3 secondes, s'allume.

Pour déactiver la fonction : appuyez sur V.

5.5 PowerBoost

Cette fonction vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction peut être activée pour la zone de cuisson à induction uniquement pour une durée limite. Lorsque cette durée est ecoulée, la zone de cuisson à induction revient automatiquement au niveau de cuisson le plus elevé.

i Reportez-vous au chapitre « Caracteristiques techniques »

Pour activer la fonction pour une zone de cuisson: appuyez sur P. s'allume.

Pour déactiver la fonction : appuyez sur P ou V.

5.6 Minuteur

- Minuteur dégressif

Vous pouvez utiliser cette fonction pour régler la durée d'une seule session de cuisson.

Sélectionnez d'abord le niveau de cuisson de la zone de cuisson, puis réglez la fonction.

Pour sélectionner la zone de cisson :

appuyez sur ① à plusieurs reprises jusqu'à ce que l'indicateur d'une zone de cuisson apparaisse.

Pour activer la fonction ou modifier la

durée: appuyez sur la touche + ou — du minuteur pour régler la durée (de 00 à 99 minutes). Lorsque levoyant de la zone de cuisson commence à clignoter, le décompte commence.

Pour voir le temps restant: appuyez sur la touche ① pour selectionner la zone de cisson. Le voyant de la zone de cisson commence a clignoter. L'affichage indique la durée restante.

Pour désactiver la fonction : appuyez sur pour sélectionner la zone de cuisson, puis appuyez sur —. Le décompte s'effectue jusqu'à 00. L'indicateur de la zone de cuisson disparaît.

Lorsque le compte à rebours est terminé, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive.

Pour arreter le signal sonore : appuyez sur

- Minuterie

Vouspouvezutiliser cette fonction lorsquelatabe de cuisson est allumée et les zones de

cuisson ne sont pas activées. L'affichage du niveau de cuisson indique 0 .

Pour activer la fonction : appuyez sur la touche ① puis sur la touche + ou — du minuteur pour regler la durée. Lorsque le temps est ecoulé, un signal sonore retentit et 00 clignote.

Pour arrêté le signal sonore : appuyez sur ①.

Pour désactiver la fonction: appuyez sur
① puis appuyez sur —. Le décompte
s'effectue jusqu'à 00.

i Cette fonction est sans effet sur le fonctionnement des zones de cuisson.

5.7 Pause

Cette fonction seLECTIONne le niveau de cuisson le plus bas pour toutes les zones de cuisson activées.

Lorsque la fonction est en cours, tous les autres symboles du bandeau de commande sont verrouillés.

La fonction ne désactive pas les fonctions du minuteur.

Appuyez sur pour activer la fonction.

apparait.Le niveau de cuissononne à 1. Pour désactiver la fonction, appuyez sur Il. Le niveau de cuisson precedent est activé.

5.8 Verrouillage

Vous pouvez verrouiller le bandeau de commande pendant que les zones de cuisson fonctionnent. Vous évitez ainsi une modification accidentelle du réglage du niveau de cuisson.

Réglez d'abord le niveau de cuisson.

Pour activer la fonction : appuyez sur L s'affiche pendant 4 secondes. Le minuteur reste activé.

Pour désactiver la fonction : appuyez sur Le niveau de cuisson précédent s'allume.

Lorsque you eteignez la table de cuisson, cette fonction est également desactivée.

5.9 Dispositif de sécurité enfants

Cette fonction permet d'eviter une utilisation involontaire de la table de cuisson.

Pour activer la fonction: activez la table de cuisson avec ① .Ne selectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. s'allume. Eteignez la table de cuisson en appuyant sur ①

Pour désactiver la fonction: activez la table de cuisson avec ①. Ne sélectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. s'allume. Éteignez la table de cuisson en appuyant sur ①.

Pour désactiver la fonction le temps d'une cuisson: activez la table de cuisson avec ①. L s'allume. Appuyez sur pendant 4 secondes. Reglez le niveau de cuisson dans les 10 secondes qui seront. Vous pouvez utiliser la table de cuisson. Lorsque vous éteignez la table de cuisson avec ①, la fonction est de nouveau activée.

5.10 OffSound Control (Désactivation et activation des signaux sonores)

Éteignez la table de cuisson. Appuyez sur ① pendant 3 secondes. L'affichage s'allume, puis s'éteint. Appuyez sur pendant 3 secondes. ou s'allume. Appuyez sur la touche + du Minuteur pour désir l'une des options suivantes :

• les signaux sonores sont désactivés
• les signaux sonores sont actifs Pour confirmer le réglage, attendez que la table de cuisson s'éteigne automatiquement

Lorsque cette fonction est reglee sur [b], l'appareil émet des signaux sonores uniquement lorsque :

• vous appuyez sur ①
• Minuterie se terminne
• Minuteur dégressif se termine
• vous posez un objet sur le bandeau de commande.

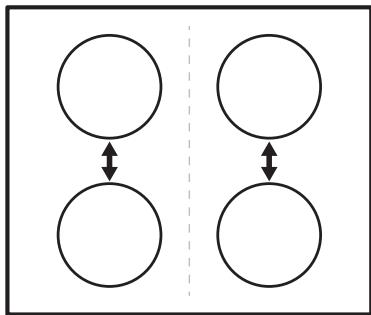

5.11 Gestion du niveau de puissance

Des zones de cuisson sont regroupées en fonction de l'emplacement et du nombre de phases de la table de cuisson. Reportez-vous à l'illustration.
- Chaque phase dispose d'une charge électrique maximale de 3700 W.
- La fonction répartit la puissance entre les zones de cuisson raccordées à la même phase.
- La fonction s'active lorsque la charge électrique totale des zones de cuisson raccordées à une phase simple dépasse 3700 W.
- La fonction diminue la puissance des autres zones de cuisson raccordées à la même phase.
L'affichage des niveaux de cuisson des zones réduites alterne entre le niveau de cuisson choisi et le niveau de cuisson réduit. Àpres quelques minutes, l'affichage des niveaux de cuisson des zones réduites affiche le niveau de cuisson réduit seul.

5.12 Hob²Hood

Il s'agit d'une fonction automatique de pointe permettant de relier la table de cuisson à une

hotte spéciale. La table de cuisson et la hotte disposent toutes les deux d'un communicator de signal infrarouge. La vitesse du ventilateur est définié automatiquement en se basant sur le réglage du mode et de la température du recipient le plus chaud se trouvant sur la table de cuisson. Vous pouvez également activer le ventilateur manuellement depuis la table de cuisson.

Sur la plupart des hottes, le système de commande à distance est désactivé par défaut. Activez-le avant d'utiliser cette fonction. Pour plus d'informations, reportez-vous au manuel d'utilisation de la hotte.

Activation automatique de la fonction

Pour activer automatique la fonction, réglez le mode automatique sur H1 - H6. À l'origine, la table de cuisson est réglée sur H5. La hotte réagit dés que vous allumez la table de cuisson. La table de cuisson détecte automatique la température du recipient et ajuste la vitesse du ventilateur.

Modes automatiques

	Éclairage automati-que	Faire bouillir1)	Faire fri-re2)
Mode H0	Arrêt	Arrêt	Arrêt
Mode H1	Marche	Arrêt	Arrêt
Mode H2 3)	Marche	Vitesse du ventilateur 1	Vitesse du ventilateur 1
Mode H3	Marche	Arrêt	Vitesse du ventilateur 1
Mode H4	Marche	Vitesse du ventilateur 1	Vitesse du ventilateur 1
Mode H5	Marche	Vitesse du ventilateur 1	Vitesse du ventilateur 2

	Éclairage automati-que	Faire bouillir1)	Faire fri-re2)
Mode H6	Marche	Vitesse du ventilateur 2	Vitesse du ventilateur 3

1) La table de cuisson détecte le processus d'ébullition et sélection la vitesse du ventilateur en fonction du mode automatique.
2) La table de cuisson détecte le processus de friture et Sélectionne la vitesse du ventilateur en fonction du mode automatique.
3) Ce mode active le ventilateur et l'éclairage, sans tener compte sur la température.

Modification du mode automatique

1. Éteignez l'appareil.
2. Appuyez sur ① pendant 3 secondes. L'affichage s'allume, puis s'eteint.
3. Appuyez sur pendant 3 secondes.
4. Appuyez plusieurs fois sur ① jusqu'à ce que H s'affiche.
5. Appuyez sur la touche + du minuteur pour selectionner un mode automatique.

Pour faire fonctionner directement la hotte, désactiver le mode automatique de la fonction sur le bandeau de commande de la hotte.

Lorsque vous éteignez la table de cuisson à la fin de la cuisson, le ventilateur de la hotte peut continuer de tournier pendant un certain temps. Au bout d'un moment, le système désactive automatiquement le ventilateur et vous empêche de l'activer accidentellement durant les 30 secondes qui seront.

Activation manuelle de la vitesse du ventilateur

Vous pouvez également activer la fonction manuellement. Pour ce faire, appuyez sur la touche 3 lorsque la table de ciisson est allumée. Cela désactive le fonctionnement automatique de la fonction et vous permet de

modifier manuellement la vitesse du ventilateur. En appuyant sur la touche ,la vitesse du ventilateur est augmented d'un palier. Lorsque vousatteignez un niveau intensif et que vous appuyez sur la touche a nouveau, la vitesse du ventilateur revient a 0, desactivant ainsi le ventilateur de la hotte. Pour reactiver le ventilateur a vitesse 1, appuyez sur la touche

Pour activer le fonctionnement automatique de la fonction, éteignez puis rallumez la table de cuisson.

6. CONSEILS

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Récipients de cuisson

Pour les zones de cuisson à induction, un champ electromagnetique puissant créé très rapidement la chaleur dans le recipient.

Utilisez les zones de cuisson à induction avec un récipient de cuisson adapté.

• Le fond du écipient de cuisson doit être aussi plat et écais que possible.
  Assurez-vous que le fond du récipient est propre avant de le placer sur la surface de la table de cuisson.
• Afin d'éviter les rayures, ne faites pas glisser et ne frottez pas le recipient sur la surface vitrocéramique.

Matériaux des recipients de cuisson

• corrects : fonte, acier, acier émailé, acier inoxydable, fond multicouche (homologué par le fabricant).
• incorrects : aluminium, cuivre, laiton, verre, céramique, porcelaine.

Les reçipients de cuisson convennent pour l'induction si :

• une petite quantité d'eau contenue dans un récipient chauffe dans un bref laps de

Activation de l'éclairage

Vous pouvez régler la table de cuisson pour l'éclairage s'allume automatiquement dés que la table de cuisson est allumée. Pour ce faire, réglez le mode automatique sur H1 - H6.

L'éclairage de la hotte s'éteint 2 minutes après la mise hors tension de la table de cuisson.

temps sur une zone de cuisson régée sur le niveau de cuisson maximal.

• un aimant adhére au fond du récipient.

Dimensions des recipients de cuisson

• Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du écipient utilisé.
  L'efficacité de la zone de cuisson dépend du diamètre du récipient. Un récipient plus petit que le diamètre minimal recommendé ne recoit qu'une petite partie de la puissance généree par la zone de cuisson.
  Pour des raisons de sécurité et des résultats de cuisson optimaux, n'utilise pas de recipient plus grand qu'indiquedans la section « Caracteristiques des zones de cuisson ». Evitez de garder les recipients à proximate du bandeau de commande durant la cuisson. Cela peut afferter le fonctionnement du bandeau de commande ou activer accidentellement les fonctions de la table de cuisson.

Reportez-vous au chapitre « Caracteristiques techniques »

6.2 Bruits pendant le fonctionnement

Si vous entendez :

• craquement : le réseau est composé de différents matérielles (conception « sandwich »).

• sifflement : vous utilisez une zone de cuisson avec un niveau de puissance élevé et le recipient est composé de différents matériaux (conception « sandwich »).

• bourdonnement : vous utilisez un niveau de puissance élevé.
• cliquetis : une commutation électrique se produit.
• sifflement, bourdonnement : le ventilateur fonctionne.

Ces bruits sont normaux et n'indiquent pas une anomalie de l'appareil.

6.3 Exemples de cuisson

Le rapport entre le niveau de cuisson et la consommation energetique de la zone de

cuisson n'est pas linéaire. Lorsque vous augmentez le niveau de cuisson, cela n'est pas proportionnel avec l'augmentation de la consommation d'énergie. Cela peut dire qu'une zone de cuisson avec le niveau de cuisson moyen utilise moins de la moitié de sa puissance.

Les données du tableau sont fournies à titre indicatif uniquement.

Niveau de cuisson	Utilisation :	Durée (min)	Conseils
u - 1	Conserver les alimentés cuits au chaud.	au besoin	Placez un couvercle sur le récipient.
1 - 2.	Sauce hollandaise, faire fondre : beur-re, chocolat, gélatine.	5 - 25	Mélangez de temps en temps.
1 - 2.	Solidifier : omelettes, øeufs cocotte.	10 - 40	Couvrez pendant la cuisson.
2. - 3.	Faire moins des plats à base de riz et de laitage, réchauffer des plats cuisi-nés.	25 - 50	Ajoutez au moins deux fois plus d'eau que de riz. Remuez les plats à base de lait durant la cuisson.
3. - 4.	Cuire à la vapeur des légumes, du poisson et de la viande.	20 - 45	Ajoutez quelques cuillerées à soupe de liquide.
4. - 5.	Cuire des pommes de terre à la va-peur.	20 - 60	Utilisé ¼ l'eau max. pour 750 g de pommes de terre.
4. - 5.	Cuire de grandes quantités d'aliments, des ragouëts et des soupes.	60 - 150	Ajoutez jusqu'à 3 litres de liquide, plus les ingrédients.
5. - 7	Faire revenir : escalopes, cordons bleus de vase, côtelettes, rissolettes, saucisses, fouie, roux, øeufs, crêpes, beignets.	au besoin	Retournez à la moitié du temps.
7 - 8	Cuisson à température élevé des pommes de terre rissolées, fillets, steaks.	5 - 15	Retournez à la moitié du temps.
9	Faire bouillir de l'eau, cuire des pâtes, griller de la viande (goulasch, bœuf braisé), cuire des frites.
	Faites bouillir une grande quantité d'eau. PowerBoost est activée.

6.4 Consels pour Hob²Hood

Lorsque vous faites fonctionner la table de cuisson avec la fonction :

• Protégez le bandeau de commande de la hotte des rayons directs du soleil.
• Ne dirigez pas de lumière halogène sur le bandeau de commande de la hotte.
• Ne recouvre pas le bandeau de commande de la table de cuisson.
• Ne bloquez pas le signal entre la table de cuisson et la hotte (par exemple avec la main, la poignée d'un ustensile ou un grand récipient). Reportez-vous à l'image.

La hotte sur l'illustration est uniquement donnée à titre d'exemple.

D'autres apparèils contrôlés à distance peuvent bloquer le signal. N'utilise pas ce type d'appareil à proximité de la table de cuisson lorsque la fonction Hob²Hood est activée.

Hottes dotées de la fonction Hob²Hood

Pour couver la gamme complète des hottes dotées de cette fonction, consultez notre site web destiné aux consommateurs. Les hottes Electrolux dotées de cette fonction doivent porter le symbole .

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un réseau dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
  Utilisez un nettoyant spécialément adapté à la surface de la table de cuisson.
  Utilisez un racloir spécial pour la vitre.

7.2 Nettoyage de la table de cuisson

Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les alimentents contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.
- Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graissse, décolorations métalliques liusantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. ÀpRES le nettoyage,

sechez la table de cuisson à l'aide d'un chiffon doux.

Pour retirer les decolorations metalliques brillantes : utilisez une

solution d'eau additionné de vinaigre et nettoyez la surface vitrée avec un chiffon.

8. DÉPANNAGE

AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.

8.1 Que faire si...

Problème	Cause possible	Solution
Vou ne pouvez pas allumer la table de cuisson ni la faire fonctionner.	La table de cuisson n'est pas branche à une source d'alimentation électrique ou le branchement est incorrect.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique.
	Le fusible a disjoncté.	Assurez-vous que le fusible est lacause du dysfonctionnement. Si les fusi-bles disjonctent de manière répétée,faites appel à un électricien qualifié.
	Vou ne règlez pas le niveau de cuisson dans les 10 secondes.	Allumez de nouveau la table de cuis-son et règlez le niveau de cuisson en moins de 10 secondes.
	Vous avez appuyé sur plusieurs tou-ches sensitives en même temps.	Appuyez sur une seule touche sensiti-ve.
	La fonction Pause est activée.	Reportez-vous au chapitre « Utilisation quotidienne » .
	Il y a de l'eau ou des taches de graissse sur le bandeau de commande.	Nettoyez le bandeau de commande.
Un signal sonore retentit et la table de cuisson s'éteint.Un signal sonore retentit lorsque la table de cuisson est éteinte.	Vous avez posé quelque chose sur une ou plusieurs touches sensitives.	Retirez l'objet des touches sensitives.
La table de cuisson s'éteint.	Vous avez posé quelque chose sur la touche sensitive ①.	Retirez l'objet de la touche sensitive.
Le voyant de chaleur résiduelle ne s'allume pas.	La zone de cuisson n'est pas chau-de parce qu'elle n'a fonctionné que peu de temps ou le capteur est en-dommagé.	Si la zone a eu assez de temps pour chauffer, faites appel à un service après-vente/agréé.
Hob2Hood ne fonctionne pas.	Vous avez recouvert le bandeau de commande.	Retirez l'objet du bandeau de com-mande.
	Vous utilisez un très grand réseau qui bloque le signal.	Utilisez un plus petit réseau, changez la zone de cuisson ou faites fonction-ner la hotte manuellement.
La fonction Démarrage automatique de la cuisson ne fonctionne pas.	La zone est chaude.	Laissez la zone refroidir suffisamment.
	Le niveau de cuisson le plus élevé est régèle.	Le niveau de cuisson le plus élevé est identique à la puissance de la fonction.
Le niveau de cuisson oscille en- tre deux niveaux.	La fonction Gestion du niveau de puissance est activée.	Reportez-vous au chapitre « Utilisation quotidienne » .
Les touches sensitives devien- nent chaudes.	Le récipient est trop grand ou vous le placez trop premes des commandes.	Placez les récipiens de grande taillère sur les zones de cuisson arrêté, si possible.
Aucun signal sonore ne se fait entendre lorsque vous appuyez sur les touches sensitives du bandeau.	Les signaux sonores sont désacti- vés.	Activez les signaux sonores. Reportez- vous au chapitre « Utilisation quotidi- dienne » .
L s'affiche.	Dispositif de sécurité enfants ou Ver- rouillage est activé.	Reportez-vous au chapitre « Utilisation quotidienne » .
F s'affiche.	Il n'y a pas de récipient sur la zone.	Posez un récipient sur la zone.
	Le récipient n'est pas adapté.	Utilisez un récipient adapté. Reportez- vous au chapitre « Conseils » .
	Le diamètre du fond du récipient de cuisson est trop petit pour la zone.	Utilisez des récipiens dont les dimen- sions sont correctes. Reportez-vous au chapitre « Caractéristiques techni-ques » .
E et un chiffre s'affichent.	Une erreur s'est produit dans la ta- ble de cuisson.	Éteignez la table de cuisson et rallu- mez-la au bout de 30 secondes. Si E s'affiche à nouveau, débranchez la ta- ble de cuisson de la prise électrique. Au bout de 30 secondes, rebranchez la table de cuisson. Si le problème per- siste, contactez le service après-vente/agréé.
Un bip constant se déclenché.	Le branchement électrique est incor- rect.	Débranchez l'apparéil de l'alimentation électrique. Demandez à un électricien qualifié de vérifier l'installation.

8.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuilles contacter votre revendeur ou un service après-vente/agreeé. Veuilles lui fournir les informations se trouvant sur la plaque signalétique. Donnez également la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un descoins de la surface en verre) et le message d'erreur

qui s'affiche. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utiliseur, le déplacement du technicien du service après ou du vendeur pourrait être facturede même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

9. CARACTERISTIQUES TECHNIQUES

9.1 Plaque signalétique

Modèle LIR60430

Type 61 B4A 00 AA

Induction 7.35 kW

Numéro de série

ELECTROLUX

PNC 949 492 342 00

220 - 240 V / 400 V 2N 50 - 60 Hz

Fabrique en Roumanie

7.35 kW

C∈

9.2 Spécification des zones de cuisson

Zone de cuisson	Puisance nominale (niveau de cuisson maximum) [W]	PowerBoost [W]	PowerBoost du rée maximale [min]	Diamètre du réci-pient [mm]
Avant gauche	2300	3700	10	125 - 210
Arrière gauche	1800	2800	10	145 - 180
Avant droite	1400	2500	4	125 - 145
Arrière droite	1800	2800	10	145 - 180

La puissance des zones de cuisson peut légérer différer des données du tableau. Elle dépend de la matière et des dimensions du réseau.

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas les diamètres indiqués dans le tableau.

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations sur le produit conformément à la norme EU 66/2014, valable pour le marché européen uniquement

Identification du modele		LIR60430
Type de table de cuisson		Table de cuisson intégrée
Nombre de zones de cuisson		4
Technologie de chauffage		Induction
Diamètre des zones de cuisson circulaires (Ø)	Avant gauche	21,0 cm
	Arrière gauche	18,0 cm
	Avant droite	14,5 cm
	Arrière droite	18,0 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Avant gauche	178,4 Wh / kg
	Arrière gauche	184,9 Wh / kg
	Avant droite	183,2 Wh / kg
	Arrière droite	184,9 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob)		182,9 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances

10.2 Économie d'énergie

Voupeuz economiser de I'energie au quotidien en suivant les conseils suivants.

• Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.

• Si possible, couvrez toujours les recipients de cuisson avec un couverclependant la cuisson.

• Activez toujours la zone de cuisson après avoir posé le recipient dessus.
• Placez les plus petits récipiens sur les plus petites zones de cuisson.
• Posez directement le recipient au centre de la zone de cuisson.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les alimentés au chaud ou pour faire fondre.

11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Deposez les emballages dans les
conteneurs prevus a cet effet.Contribuez a la protection de I'environnement et a sua
s.ecurite,recyclez vos produits electriques et
electroniques.Ne jetez pas les appareils

portant le symbole avec les ordures menagères. Emmenez un tel produit dans voire centre local de recyclage ou contactez vos services municipaux.

F FRANCE ONLY

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRI.FR

GONDOLUNK ÖNRE

Numer produitu 949 492 342 00

220-240 V/400 V, 2N, 50-60 Hz

2.3 Modul de utiliser

AVERTISMENT!

Pericol de vătamare, arsuri Şi electrocutare.

Pericol de incendiu s'iexplozie
