Type de produit	Ponceuse delta
Marque	Festool
Modèle	DTS 400 REQ-PLUS
Puissance absorbée	620 W
Vitesse de rotation	6300 tr/min
Courses de travail	12600 tr/min
Course de ponçage	5,0 mm
Patin de ponçage	115 x 221 mm
Poids (sans câble)	3 kg
Classe de protection	II (double isolation)
Niveau de pression acoustique	80 dB(A)
Niveau de puissance sonore	91 dB(A)
Valeur d'émission vibratoire (poignée principale)	3,5 m/s²
Valeur d'émission vibratoire (poignée supplémentaire)	4,5 m/s²
Diamètre de raccordement d'aspiration	27 mm
Système de fixation abrasif	Stickfix (auto-agrippant) et serrage
Utilisation conforme	Bois, plastique, métal, pierre, peinture, mastic
Arrêt automatique des charbons	Oui
Garantie	24 mois (UE)
Accessoires inclus	Poignée supplémentaire, clé de serrage (selon version)

FOIRE AUX QUESTIONS - DTS 400 REQ-PLUS FESTOOL

Comment fixer un abrasif sur le patin de ponçage ?

Utilisez le système Stickfix : positionnez simplement l'abrasif auto-agrippant sur le patin. Pour les abrasifs à serrer, fixez d'abord une feuille Stickfix pour protéger le revêtement, puis bloquez la feuille avec les dispositifs de blocage (1.3/1.4) en appuyant sur les leviers. Assurez-vous que la feuille est bien tendue et à plat.

Quel aspirateur utiliser avec cette ponceuse ?

Raccordez un aspirateur Festool avec un flexible de 27 mm au manchon d'aspiration (1.2). Cela permet une aspiration directe des poussières au point de production.

Quels matériaux peut-on poncer avec la DTS 400 REQ-PLUS ?

Elle est conçue pour le ponçage du bois, plastique, métal, pierre, aggloméré, peinture/laque, mastic et matériaux similaires. Ne pas utiliser sur des matériaux contenant de l'amiante.

Comment régler la conduite de dérivation d'air ?

Pour éviter que la machine ne se plaque sur la surface, ouvrez la conduite de dérivation (2.1/2.2) pour aspirer l'air manquant. Plus elle est ouverte, plus elle aspire d'air.

Quels sont les niveaux de bruit et de vibrations ?

Niveau de pression acoustique : 80 dB(A), puissance sonore : 91 dB(A), incertitude K=3 dB. Vibrations : 3,5 m/s² (poignée principale) et 4,5 m/s² (poignée supplémentaire), incertitude K=2,0 m/s². Portez des casques anti-bruit.

Comment changer les charbons ?

La machine est équipée de charbons à coupure automatique : lorsqu'ils sont usés, l'outil s'arrête. Le remplacement doit être effectué par un atelier autorisé.

Puis-je utiliser des abrasifs non Festool ?

Il est recommandé d'utiliser des abrasifs Festool d'origine pour garantir la qualité et préserver la garantie. L'utilisation d'autres marques peut réduire les performances et augmenter l'usure.

Comment nettoyer la machine ?

Débranchez toujours l'outil avant nettoyage. Maintenez les ouvertures du carter moteur propres pour assurer une bonne circulation d'air de refroidissement. Utilisez un aspirateur ou un chiffon sec.

Quelle est la durée de la garantie ?

La garantie est de 24 mois dans l'Union Européenne (12 mois minimum ailleurs), couvrant les défauts de matière et de fabrication. Les dommages dus à l'usure, surcharge ou utilisation non conforme sont exclus.

Comment fonctionne l'arrêt automatique de sécurité ?

Si les charbons sont usés, le circuit s'ouvre automatiquement, provoquant l'arrêt de la machine. Cela évite d'endommager le moteur. Contactez un atelier agréé pour le remplacement.

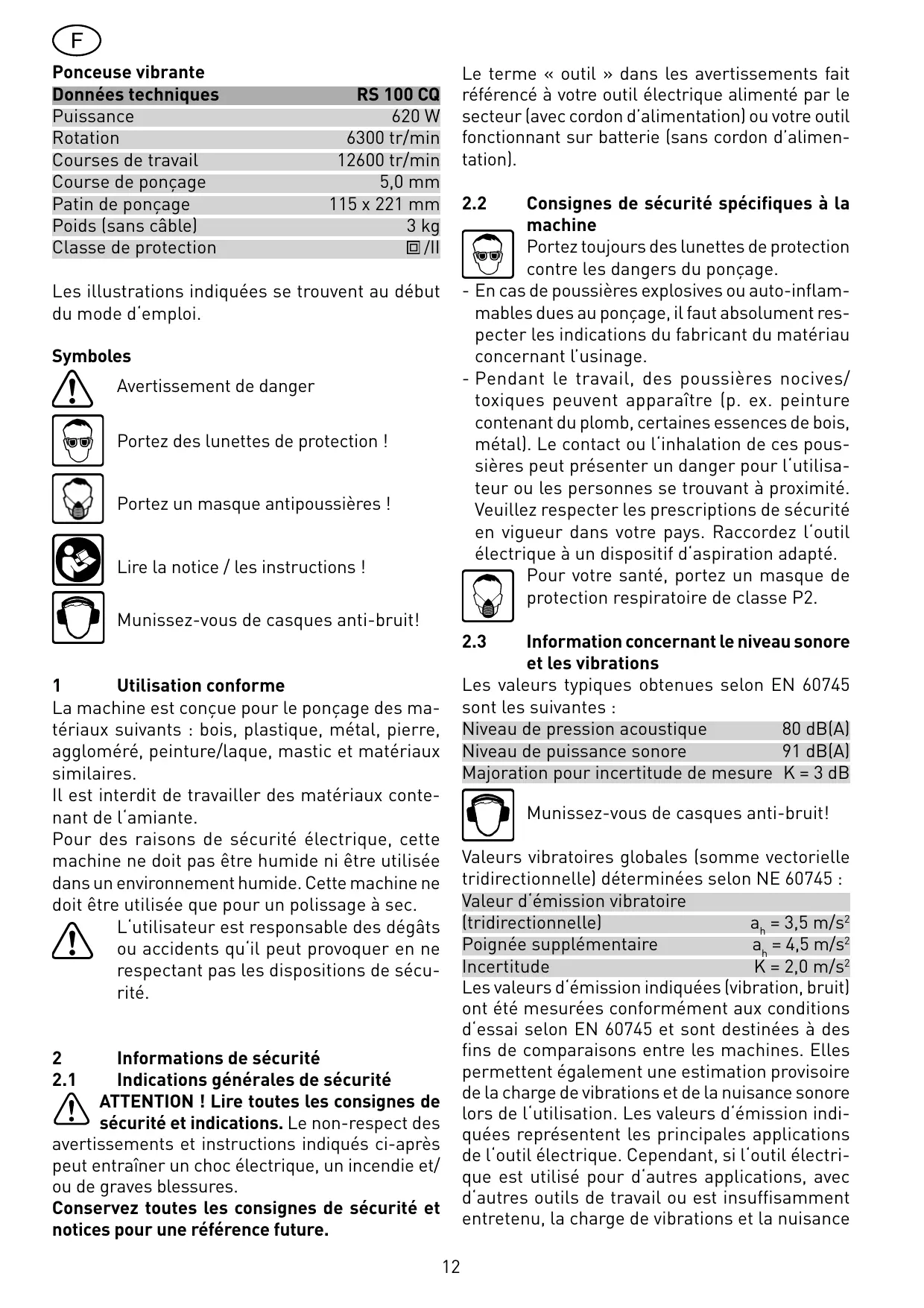

MODE D'EMPLOI DTS 400 REQ-PLUS FESTOOL

Données techniques	RS 100 CQ
Puisance	620 W
Rotation	6300 tr/min
Courses de travail	12600 tr/min
Course de ponçage	5,0 mm
Patin de ponçage	115 x 221 mm
Poids (sans câble)	3 kg
Classe de protection	☐/II

Les illustrations indiquées se trouvent au début du mode d'emploi.

Symboles

Avertissement de danger

Portez des lunettes de protection!

Portez un masque antipoussières!

Lire la notice / les instructions !

Munissez-vous de casques anti-bruit!

1 Utilisation conforme

La machine est conçue pour le ponçage des matériaux suivants : bois, plastique, métal, pierre, aggloméré, peinture/laque, mastic et matériaux similaires.

Il est interdit de travailler des matériaux contenant de l'amianté.

Pour des raisons de sécurité électrique, cette machine ne doit pas être humide ni être utilisée dans un environnement humide. Cette machine ne doit être utilisée que pour un polissage à sec.

L'utilisateur est responsable des dégâts ou accidents qu'il peut provoquer en ne respectant pas les dispositions de sécurité.

2.1 Indications générales de sécurité

ATTENTION! Lire toutes les consignes de sécurité et indications. Le non-respect des

avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ ou de graves blessures.

Conservez toutes les consignes de sécurité et notices pour une référence future.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

2.2 Consignes de sécurité spécifiques à la machine

Portez toujours des lunettes de protection contre les dangers du ponçage.

• En cas de poussières explosives ou auto-inflammables dues au ponçage, il faut absolument respecter les indications du fabricant du matériel concernant l'usinage.
• Pendant le travail, des poussières nocives/toxiques peuvent apparaître (p. ex. peinture contenant du plomb, certaines essences de bois, métal). Le contact ou l'inhalation de ces poussières peut présenter un danger pour l'utilisateur ou les personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays. Raccordez l'outil électrique à un dispositif d'aspiration adapté.

Pour votre santé, portez un masque de protection respiratoire de classe P2.

2.3 Information concernant le niveau sonore et les vibrations

Les valeurs typiques obtenues selon EN 60745 sont les suivantes :

$$ \text {N i v e a d e p r e s s i o n a c o u s t i q u e} \quad 8 0 \mathrm {d B (A)} $$

$$ \text {N i v e a u d e p u i s s a n c e s o n o r e} \quad 9 1 \mathrm {d B (A)} $$

$$ \text {Majoration pour incertitude de mesure} \quad K = 3 \mathrm {dB} $$

Munissez-vous de casques anti-bruit!

Valeurs vibratoires globales (somme vectorielle tridirectionnelle) déterminées selon NE 60745 :

Valeur d'émission vibratoire

$$ \text {(t r i d i r e c t i o n n e l l e)} \quad a _ {h} = 3. 5 m / s ^ {2} $$

$$ \text {Poignéesupplémentaire} \quad a _ {h} = 4. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ \text {I n c e r t i t u d e} \quad K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

Les valeurs d'émission indiquées (vibration, bruit) ont été mesurées conformément aux conditions d'essai selon EN 60745 et sont destinées à des fins de comparaison entre les machines. Elles permettent également une estimation provisoire de la charge de vibrations et de la nuisance sonore lors de l'utilisation. Les valeurs d'émission indiquées représentent les principales applications de l'outil électrique. Cependant, si l'outil électrique est utilisé pour d'autres applications, avec d'autres outils de travail ou est insuffisamment entretenu, la charge de vibrations et la nuisance

sonore peuvent être nettement supérieures sur la globalité de la période. Pour une évaluation précise pendant une période prédéfinie, les temps de vidage et d'immobilisation de la machine doivent également être respectés. Ceci peut réduire considérablement la charge sur la globalité de la période.

3 Raccordement électrique et mise en route

La tension du réseau doit correspondre aux indications de la plaque signalétique.

L'interrupteur (1.1) sert d'interrupteur marche, arrêt (I = Marche/ 0 = Arrêt). L'utilisation en continue est facilitée par le bouton de blocage (3.1) létal. Une nouvelle pression sur l'interrupteur libre le blocage.

Avant de brancher ou de débrancher le câble de raccordement secteur, il est absolutment indispensable de toujours mettre la machine hors marche !

Voir en figure 4 la connexion et la déconnexion du câble de raccordement au secteur.

4 Réglages de la machine

Avant d'entreprendre une quelconque intervention sur la machine, débrancher la prise de courant!

4.1 Aspiration de la poussière

Raccorder toujours la machine à une aspiration. L'aspiration de la poussière empêche des lourdes charges de l'air environnant par des poussières et des fortes salissures du lieu de travail.

Le manchon d'aspiration (1.2) permet de raccorder un aspirateur Festool doté d'un flexible de 27 mm.

La poussière de ponçage est aspirée directement à son point de production par les canaux d'aspiration du patin de ponçage.

Afin d'éviter que la machine ne se plaque par aspiration sur la pierre à travailler lors du traitement des surfaces planes, l'ouverture de la conduite de dérivation (2.1/2.2) permet d'aspirer l'air manquant. Plus la conduite de dérivation est ouverte et plus elle aspire d'air.

4.2 Fixer l'abrasif

N'utilisez que des produits abrasifs originaux Festool !

Abrasifs stickfix

Le patin de ponçage Stickfix permet une fixation rapide et aisée des papiers abrasifs Stickfix et des non-tissés abrasifs Stickfix adaptations.

Les abrasifs auto-agrippants sont faciles à placer sur le patin de ponçage; ils sont maintenus en toute sécurité par le revêtement auto-agrippant du patin de ponçage Stickfix.

Après utilisation, retirez simplement les toiles émeri.

Abrasifs à serrer

Festool propose des feuilles abrasives perforées à serrer.

Le gabarit à perforer (accessoire) permet de perforer les feuilles abrasives sans trous.

• Avant le serrage d'une feuille abrasive, fixez une feuille abrasive Stickfix sur le patin de ponçage afin de ne pas endommager le revêtement auto-agrippant du patin de ponçage Stickfix.
• Bloquez une feuille abrasive à l'aide des deux dispositifs de blocage (1.3/1.4). Vous pouvez ouvrir ces dispositifs de blocage en appuyant sur leur levier. ATTENTION : la feuille abrasive doit être bien tendue après le serrage et être positionnée bien à plat sur le patin de ponçage.

4.3 Poignée supplémentaire

Vous pouvez dévisser la poignée supplémentaire (1.5) si vous souhaitez effectuer un ponçage au ras des parois à l'aide du bord avant du patin de ponçage.

5 Informations de travail

Ne surchargez pas la machine en appuyant trop fort! Vous obtiendrez le meilleur résultat de ponçage avec une pression d'application moyenne. Le rendement et la qualité du ponçage dépendent essentiellement de la sélection de l'abrasif ajustat.

Traitement des métaux

Lors du traitement des métaux, il est indispensable de respecter les mesures suivantes afin de travailler en toute sécurité :

• Installer un commutateur de sécurité à courant de défaut (FI, PRCD).
• Raccorder l'outil à un aspirateur approprié.
• La machine doit régulièrement être nettoyée pour éliminer les dépôts de poussières accumulés dans le corps du moteur.

6 Accessoires

Utilisez uniquement des accessoires et consommables Festool d'origine prévus pour cet outil : ces composants sont parfaitement adaptés les uns aux autres. Si vous utilisez des accessoires et consommables d'autres marques, la qualité du résultat peut être dégradée et les recours en garantie peuvent être soumis à des restrictions. L'usure de l'outil ou votre charge personnelle peuvent augmenter selon chaque application. Pour cette raison, protégez-vous, votre outil et vos recours en garantie en utilisant exclusivement les accessoires Festool et consommables Festool d'origine !

Références des accessoires et outils figurent dans le catalogue Festool ou sur Internet sous "www.festool.com".

7 Entretien et maintenance

Avant d'entreprendre une quelconque intervention sur la machine, débrancher la prise de courant!

Pour assurer une bonne circulation de l'air de refroidissement, il faut que les ouvertures du carter du moteur soient propres et non encrassées.

Tout entretien ou réparation qui nécessite l'ouverture du capot du moteur ne doit être entreprise que par un atelier autorisé.

La machine est équipée de charbons spécifiques à coupure automatique. Si ces charbons sont usés, il y a coupure de courant automatique et arrêt du fonctionnement de la machine.

8 Élimination

Ne jetez pas les outils électriques avec les ordures ménagères ! Eliminez les appareils, les accessoires et les emballages de façon compatible avec l'environnement. Respectez en cela les dispositions nationales en vigueur.

Uniquement UE : conformément à la directive européenne 2002/96/CE, les outils électriques usagés doivent être collectés séparément et recyclés de façon compatible avec l'environnement.

9 Garantie

Nous accordons pour nos appareils une garantie pour tout défaut de matière et vice de fabrication conformément aux specifications légales de chaque pays considéré, toute fois pour un minimum de 12 mois. A l'intérieur des états de l'Union Européenne, la durée de la garantie est de 24 mois (justificatif par la facture ou le bordereau de livraison). Les dommages provenant en particulier de l'usure naturelle, d'une surcharge, d'une manipulation non conforme ou imputables à l'utilisateur ou à une utilisation contraire à la notice d'utilisation, ou connus au moment de l'achat, sont exclus de la garantie. Sont également exclus, les dommages résultat de l'utilisation d'accessoires et de consommables (p. ex. plateau de ponçage) qui ne sont pas d'origine Festool. Les réclamations ne peuvent être reconnues que si l'appareil est renvoyé, sans être désassemblé, au fournisseur ou à un service après-vente Festool agréé. Conservez bien la notice d'utilisation, les consignes de sécurité, la nomenclature des pièces de rechange et l'attestation d'achat. Pour le reste, les conditions de garantie en vigueur du fabricant sont applicables.

Remarque :

Nous nous réservons le droit de modifier les caractéristiques techniques mentionnées en raison de nos travaux continus de recherche et de développement.

REACH pour les produits festool, leurs accessoires et les consommables

REACH est le nom de la directive sur les produits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utiliser en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information vis-à-vis de notre clientèle. Afin de vous tenir systématiquement informés des dernières nouvelles ainsi que des substances susceptibles de figurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant : www.festool.com/reach
