Producttype	Deltaschuurmachine
Merk	Festool
Model	DTS 400 REQ-PLUS
Opgenomen vermogen	620 W
Toerental	6300 omw/min
Slagfrequentie	12600 omw/min
Slaglengte	5,0 mm
Schuurzool	115 x 221 mm
Gewicht (zonder kabel)	3 kg
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau	80 dB(A)
Geluidsvermogensniveau	91 dB(A)
Trillingsemissiewaarde (hoofdhandgreep)	3,5 m/s²
Trillingsemissiewaarde (extra handgreep)	4,5 m/s²
Aansluitdiameter stofafzuiging	27 mm
Schuurmiddelbevestigingssysteem	Stickfix (zelfklevend) en klemming
Toepassing	Hout, kunststof, metaal, steen, verf, plamuur
Automatische uitschakeling koolborstels	Ja
Garantie	24 maanden (EU)
Inbegrepen accessoires	Extra handgreep, spansleutel (afhankelijk van versie)

Veelgestelde vragen - DTS 400 REQ-PLUS FESTOOL

Hoe bevestig ik een schuurmiddel op de schuurzool?

Gebruik het Stickfix-systeem: plaats het zelfklevende schuurmiddel eenvoudig op de schuurzool. Voor schuurmiddelen die geklemd moeten worden, bevestig eerst een Stickfix-blad om de bekleding te beschermen, en blokkeer het blad vervolgens met de blokkeerinrichtingen (1.3/1.4) door op de hendels te drukken. Zorg ervoor dat het blad goed strak en vlak is.

Welke stofzuiger gebruik ik met deze schuurmachine?

Sluit een Festool stofzuiger met een slang van 27 mm aan op de zuigmond (1.2). Dit zorgt voor directe afzuiging van stof op de plaats van ontstaan.

Welke materialen kan ik schuren met de DTS 400 REQ-PLUS?

Het is ontworpen voor het schuren van hout, kunststof, metaal, steen, spaanplaat, verf/lak, plamuur en soortgelijke materialen. Niet gebruiken op materialen die asbest bevatten.

Hoe stel ik de luchtafvoer in?

Om te voorkomen dat de machine aan het oppervlak blijft plakken, opent u de omleidingsleiding (2.1/2.2) om de ontbrekende lucht aan te zuigen. Hoe meer open, hoe meer lucht wordt aangezogen.

Wat zijn de geluids- en trillingsniveaus?

Geluidsdrukniveau: 80 dB(A), geluidsvermogen: 91 dB(A), onzekerheid K=3 dB. Trillingen: 3,5 m/s² (hoofdhandgreep) en 4,5 m/s² (extra handgreep), onzekerheid K=2,0 m/s². Draag gehoorbescherming.

Hoe vervang ik de koolborstels?

De machine is uitgerust met koolborstels met automatische uitschakeling: wanneer ze versleten zijn, stopt het gereedschap. Vervanging moet worden uitgevoerd door een erkende werkplaats.

Kan ik niet-Festool schuurmiddelen gebruiken?

Het wordt aanbevolen om originele Festool schuurmiddelen te gebruiken om de kwaliteit te garanderen en de garantie te behouden. Het gebruik van andere merken kan de prestaties verminderen en de slijtage verhogen.

Hoe reinig ik de machine?

Haal altijd de stekker uit het stopcontact voordat u de machine reinigt. Houd de openingen van het motorhuis schoon voor een goede koelluchtcirculatie. Gebruik een stofzuiger of een droge doek.

Wat is de garantieperiode?

De garantie is 24 maanden in de Europese Unie (minimaal 12 maanden elders), dekking voor materiaal- en fabricagefouten. Schade door slijtage, overbelasting of oneigenlijk gebruik is uitgesloten.

Hoe werkt de automatische veiligheidsuitschakeling?

Als de koolborstels versleten zijn, wordt het circuit automatisch geopend, waardoor de machine stopt. Dit voorkomt schade aan de motor. Neem contact op met een erkende werkplaats voor vervanging.

GEBRUIKSAANWIJZING DTS 400 REQ-PLUS FESTOOL

D Originalbetriebsanleitung/Ersatzteilliste 6
GB Original operating manual/Spare parts list 9
F Notice d'utilisation d'origine/Liste de pieces de rechange 12
E Manual de instrucciones original/Lista de piezas de repuesto 15
Istruzioni per l'uso originali/Elenco parti di ricambio 18
NL Originele gebruiksaanwijzing/Lijst met reserveonderdelen 21
S Originalbruksanvisning/Reservdelsliste 24
FIN Alkuperäiset käyttoohjeet/Varaosaluettelo 26
DK Originalbrugsanvisning/Reservedelsliste 29
N Originalbruksanvisning/Reservedelsliste 32
P Manual de instruções original/Lista de peças sobresselentes 35
RUS OpunnaJnykoBODCTBa no 3KcPnyatauH/Pepeueh6 3aPacbix qacTei 38
CZ Originalní námod k použiti/Seznam nahradnich dìlù 41
PL Oryginalna instrukcja eksploatacji/Lista czeci zamiennych 44

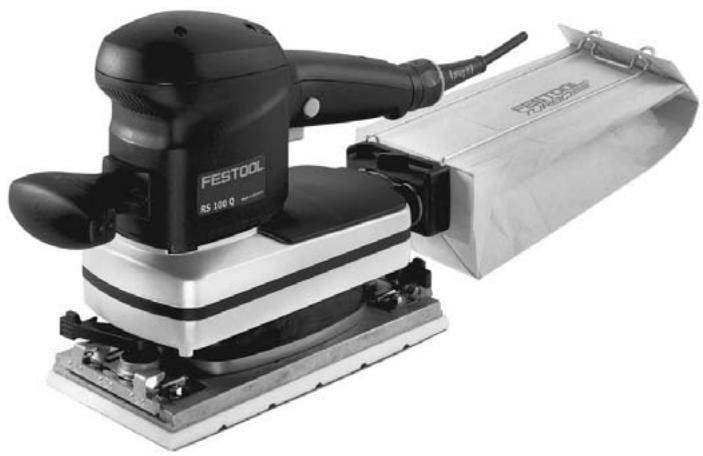

RS 100 Q

De vermelde afbeeldingen staan aan het begin van de handleiding.

Symbolen

Waarschuwing voor algemeen gevaar

Draag een stofmasker!

Handleiding/aanwijzingen lezen!

Veiligheidsbril dragen.

De machine is bestemd voor het schuren en van hout, kunststof, metaal, steen, combinatiematerialiaal, verf/lak, plamuur en soortgelijk materiaaal. Er mag geen asbesthoudend materiaal worden bewerkt.

Om veiligheidsredenen mag deze elektrische machine Niet vochtig zijn en nicht in een vochtige omgeving worden gebruikt. De machine mag allen worden gebruikt voor droge werkzaamheden.

Voor schade en letsel bij gebruik dat nicht volgens de voorschriften plaatsvindt, is de gebruiker aansprakelijk.

2 Veiligheidsinstructies

2.1 Algemene veiligheidsvoorschriften

LET OP! Lees alle verilgheidsvoorschriften en instructies. Wanner de waarschuwingen

en instructies nicht in acht worden genomen, kan dite een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te können raadplegen.

Het in de waarschuwingen gebruikte begrip

"elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

2.2 Machinespecifieke veiligheidsinstru-ties

Draag, in verband met möglichke gevaren bij het schuren,.altijd een veiligheidsbril.

• Wonneer bij het schuren explosieve of zelfont-brandende stoffen ontstaan, dan要去en+zondermeer de bewerkingsinstructies van de fabrikant van het materiaal in zich worden genomen.
• Tijdens het werkken+kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf, enkele houtsoorten en metaal). Voor degene die de machine bedient of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing�n. Sluit het gereedschap aan op een geschikte afzuiginstallatie.

Draag ter bescherming van uw gezondheid een P2-mondmasker.

2.3 Informatie over geluidsoverlast en trilling

De volgens EN 60745 bepaalde waarden bedragengewoonlijk:

Geluidsdrukniveau 80 dB(A)

Geluidsvermogensniveau 91 dB(A)

Meetonzekerheidstoeslag K = 3 dB

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745:

Trillingsemissiewaarde (3-assig) a_h = 3,5 ~m / s^2

Extra handgreep a_h = 4,5m / s^2

Onzekerheid K = 2,0 ~m / s^2

De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dwellen voor de machinevergelijking. Aande hand van deze waarden kan ook een voorlopigeinschatting van de trillings- en geluidsbelastingtijdens het gebruik worden gemaakt. De aangegeven emissiewaarden gelden voor de belangrijkste toepassingen van het elektrische gereedschap. Wordt het elektrisch gereedschap beschert voor andere toepassingen of met ander inzetgereedschap

gebruikt, of is het onvoldoende onderhouden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werktijd aanzienlijk worden verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordealing ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. De belasting over de totale werkperiode kan op deze manier aanzienlijk worden verminderd.

3 Elektrische aansluiting en inbedrijfstelling

De netspanning dient overeen te komen met de indicateie op de kenplaat

De schakelaar (1.1) dient als aan-/uit-schakelaar (1 = aan / 0 = uit) . Voor continubedrijf kan hij met de vergrendelknop aan de zijkant (3.1) worden vast gezet. Door nogmaals op de schakelaar te drukken, kan de vergrendeling weeer ongedaan worden gemaatk.

Schakel de machine vór het aansluiten of loskoppelen van de aan-sluiting op het elektriciteitsnet.altijd uit!

Zie figuur 4 voor het aansluiten en ontkoppelen van het netsnoer.

4

Installingen aan de machine

Als aan de machine worden gewerkt, dient.altijd de stekker uit het stopcontact te worden gehaald!

4.1

Stofafzuiiging

Sluit de machine alteijd aan op een af-zuiging. De stofafzuiiging voorkomt hoge stofbelastingen in de omgevingslucht en grotere verontreiniging op de werkplek.

Op de afzuigaansluiting (1.2) kan een Festoolafzuigapparaat met een afzuigslangdiameter van 27 mm worden aangesloten.

Het schuurstof worden door de afzuigkanalen in de schuurschoenrechtstreeks van de werkplek wegbezogen.

Om te vookomen dat de machine zich bij het bewerken van effen vlakken aan het werkstuk vastzuigt, kan er valse lucht worden aangezogen door de bypass [2.1/2.2] te openen. Hoe verder de bypass geopend is, des te meer valse lucht er aangezogen kan worden.

4.2

Schuurmiddelen bevestigen

Gebruik alleen originele Festool-schuur-middelen!

Stickfix-schuurmaterialiaal

Het bijpassende Stickfix-schuurpapier en het Stickfix-schuuvlies können snel en eenvoudig op de Stickfix-schuurschoen worden aangebracht.

Het zelfhechtende schuurmaterialial worden gewoon op de schuurschoen gedrukt en door de hechtlaag van de Stickfix-steunschijf stevig verankerd.

Na het gebruik worden het Stickfix-schuurpapier eenvoudig weever verwijderd.

Schuurmaterial om te spannen

Festool biedt goed schuurpapier aan om te spannen. Ongeperforeerd schuurpapier kan met de „gatenprikplank“ (accessoires) worden geperforeerd.

• Bevestig alvorens het schuurpapier op te spannen eerst een Stickfix-schuurpapier op de schuurzool, zodate heuchtlaag van de Stickfix-schuurzool Niet beschadigd worden.
• Klem het schuurpapier vast met de beiden klemvoorzieningen (1.3/1.4). De klemvoorzieningen können worden geopend door op de hendel ervan te drukken.

Het schuurpapier moet na het vastklemmen strak gespannen zich en vlak op de schuurschoen liggen.

4.3 Extra handgreep

Om met de voorkant van de schuurschoen langs randen te schuren kan de extra handgreep (1.5) worden afgeschroefd.

5 Werkinstructies

De machine Niet overbelasten door te veel drukuit te oefenen! U bereikt het Beste schuurre-sultaat, wanner u gelijkmatig druk uitoefend. Het schuurvermogen en de kwaliteit hangen inbelangrijke mate af van de keuze van het juiste schuurmiddel.

Bewerking van metaal

Bij de bewerking van metaal moeten om veiligheidsredenen de volgende maatre-gelen in acht worden genomen:

• Gebruik een aardlek(FI-, PRCD-)schakelaar als voorschakeling.
• Sluit de machine aan op een geschikt afzuigapparaat.
• Verwijder regelmatig stofafzettingen uit het motorhuis van de machine.

Draag een veiligheidsbril.

6 Accessoires

Maak uitsluitend gebruik van de voor deze machine bestemde originele Festool-accessoires en het Festool-verbruiksmaterialial, waar deze systemcomponenten optimaal op elkaar zijn afgestemd. Bij het gebruik van accessoires en verbruiksmaterialial van andere leveranciers is een kwalitatieve beinvloeding van de werkresultaten en een beperking van de garantieanspraken waarschijnlijk. Alaar gelang de toepassing kan de slijtage van de machine of de persoonlijke belasting van u zelf toenemen. Bescherm.darom uzelf, uw machine en uw garantieanspraken door uitsluitend gebruik te makev van originele Festool-accessoires en Festool-verbruiksmaterialial! De bestelnummers voor accessoires en gereed-schap vindt u in uw Festool-catalogus of op het Internet bij „www.festool.com".

7 Onderhoud

Als aan de machine worden gewerkt, dient.altijd de stekker uit het stopcontact te worden gehaald!

Ter bescherming van de luchtcirculatie dieren de koellluchtopeningen in de motorbehuizing steeds vrij en schoon te worden gehonden.

Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriserde onderhoudswerkplaats worden uitgevoerd.

Het apparaat is voorzien van zichself uitschakelende koolborstels. Als deze versleten zijn, worden de stroom automatisch onderbroken en komt het apparaat tot stilstand.

8 Afvalverwijdering

Geef elektrisch gereedschap Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af! Neem waarbij de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn 2002/96/EG dieren oude elektröapparaten geschaden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

9 Garantie

Voor onsze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijk bepalingen, minstens darüber 12 maanden. Binnen de lidstaten van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schade veroorzaakt door de gebruiker of door gebruik ingaande gegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop gekend was, blijftuitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van Nietoriginele accessoires en verbruiksmaterialen (bijv. steunschijf) worden nicht in aanmerking genomen. Klachten hunnen alleen aanvaard worden als het toestel in+zijn geheel maar de leverancier of的那一en geauthoriseerde Festool-onderhoudswerkplaats teruggestuurd worden. Bewaar de gebruiksaanwijzng, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Overigens gelden de actuele garantiebepalingen van de fabrikant.

Opmerking

Wegens de permanente onderzoeks- en ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehonden.

REACH voor producten, accessoires en verbruiksmaterialial van Festool

REACH is de sinds 2007 in heel Europa toepasselijkke chemicalienverordening. Wij als „downstreamgebruiker“, dus als fabrikant van producten,+zijn ons bewust van once informatieplicht gegenover once klanten. Om u altijd over de meest actuele stand van zaken op de hoogte te houden en over mogelijkke stoffen van de kandidatenlijst in once producten te informeren, hebben wij de volgende website voor u geopend: www.festool.com/reach
