MODE D'EMPLOI VX BEGLEC

DÉCLASSER L’APPAREIL

Débarrassez-vous de l’appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

MODE D’EMPLOI

Nous vous remercions et félicitons pour l'achat de ce produit JB SYSTEMS. Nous vous prions de lire ce mode d'emploi afin d'utiliser cet appareil convenablement. Apres l'avoir lu gardez-le pour une éventuelle future consultation. CARACTERISTIQUES

• Amplificateur professionnel pour de multiples reproductions sonores
• Protection court-circuit
• Protection courant DC
• Protection hautes températures
• Ventilation forcée par ventilateur
• Fonction Bridge (excepté sur le AX400 / VX400)
• Limiteurs incorporés (excepté sur le AX400 / VX400)
• Entrées XLR symétriques et entrées Jack
• Interrupteur de masse Ground/lift
• Sorties haut-parleurs compatible Speakon®
• Bornes de connexion pour haut-parleurs (visses)
• Face avant solide en aluminium 19”

AVANT L’UTILISATION

Vérifier la présence des composants suivants:

• Amplificateur de puissance
• Câble d’alimentation. CONSEILS DE SECURITE: ATTENTIÓN: Afin d'éviter tout risque d'électrocution, ne pas ouvrir l'appareil. En cas de problème, mettez-vous en contact avec votre revendeur. Cette flèche dans un triangle met l'utilisateur en garde de la présence dans l'appareil de haut voltage sans isolation qui peut causer un risque d'électrocution. Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance fournies avec l'appareil. CAUTION Afin d'éviter tout risque d'électrocution ou d'incendie, n'exposez pas l’amplificateur aux intempéries ou à l'humidité. Ne pas insérer d'objets métalliques et ne pas laisser couler de liquide dans l'appareil. Des électrocutions ou disfonctionnements peuvent s'en suivre. INSTALLATION:
• Installez toujours cet appareil dans un endroit bien ventilé. Evitez la présence de sources de chaleur. Evitez des endroits poussiéreux et humides.
• Ne recouvrez jamais un orifice de ventilation car ceci peut provoquer une surchauffe de l’appareil.
• Conservez ce livret dans un endroit sûr afin de toujours pouvoir le consulter antérieurement. Si vous revendez cet appareil, ajoutez-y toujours ce mode d’emploi.
• Pour éviter des risques d’incendie ou d’électrocution, n’exposez jamais cet appareil à la pluie ou à l’humidité.
• Pour éviter l’électrocution, n’ouvrez pas le couvercle de protection. Si un problème surgit, contactez votre revendeur.
• N’insérez jamais d’objets métalliques et ne renversez jamais de liquide dans l’appareil. L’électrocution ou le mal fonctionnement peuvent en résulter.

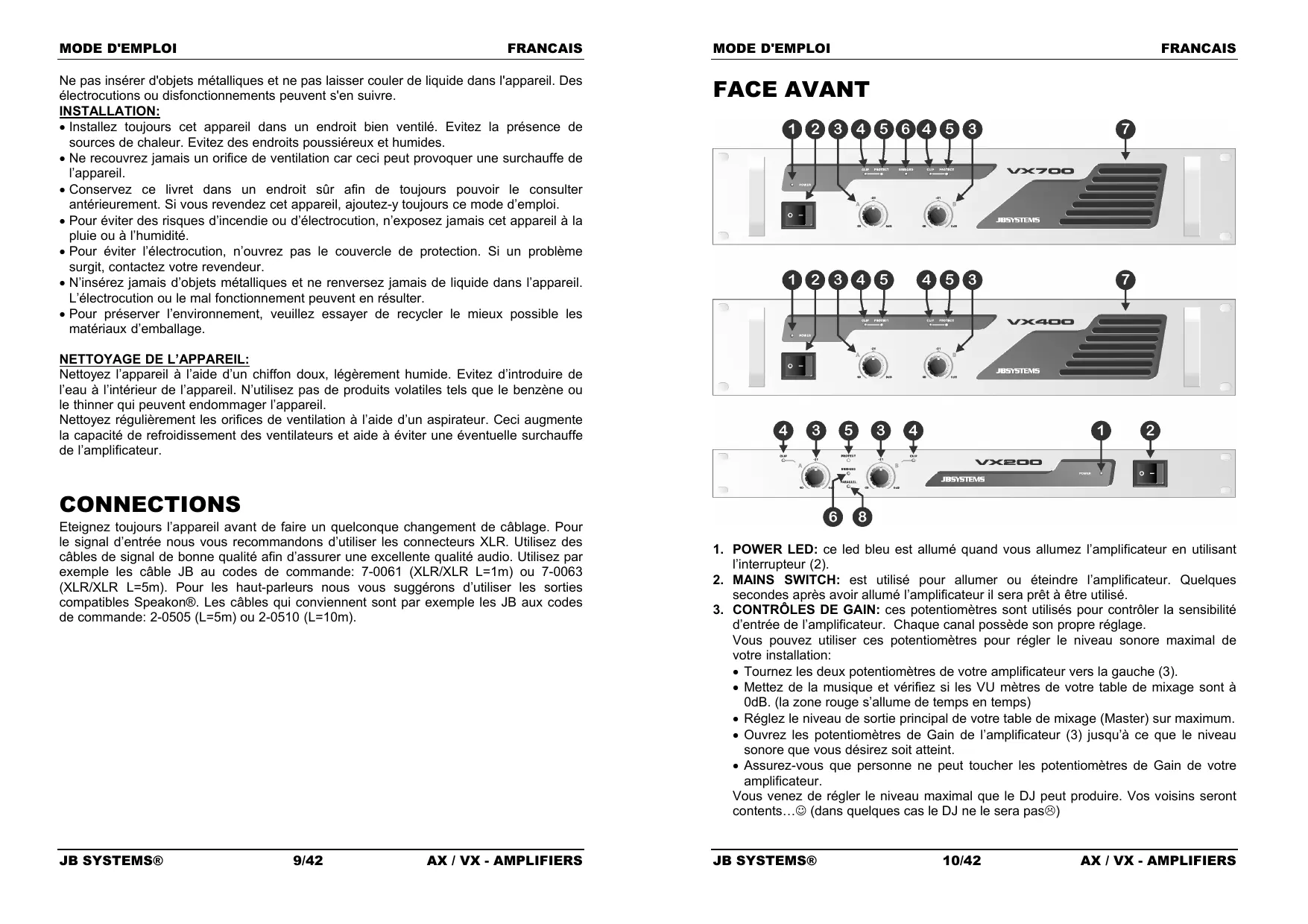

• Pour préserver l’environnement, veuillez essayer de recycler le mieux possible les matériaux d’emballage. MODE D'EMPLOI FRANCAIS FACE AVANT NETTOYAGE DE L’APPAREIL: Nettoyez l’appareil à l’aide d’un chiffon doux, légèrement humide. Evitez d’introduire de l’eau à l’intérieur de l’appareil. N’utilisez pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l’appareil. Nettoyez régulièrement les orifices de ventilation à l’aide d’un aspirateur. Ceci augmente la capacité de refroidissement des ventilateurs et aide à éviter une éventuelle surchauffe de l’amplificateur. CONNECTIONS Eteignez toujours l’appareil avant de faire un quelconque changement de câblage. Pour le signal d’entrée nous vous recommandons d’utiliser les connecteurs XLR. Utilisez des câbles de signal de bonne qualité afin d’assurer une excellente qualité audio. Utilisez par exemple les câble JB au codes de commande: 7-0061 (XLR/XLR L=1m) ou 7-0063 (XLR/XLR L=5m). Pour les haut-parleurs nous vous suggérons d’utiliser les sorties compatibles Speakon®. Les câbles qui conviennent sont par exemple les JB aux codes de commande: 2-0505 (L=5m) ou 2-0510 (L=10m). JB SYSTEMS® 9/42

1. POWER LED: ce led bleu est allumé quand vous allumez l’amplificateur en utilisant

2. MAINS SWITCH: est utilisé pour allumer ou éteindre l’amplificateur. Quelques

secondes après avoir allumé l’amplificateur il sera prêt à être utilisé.

3. CONTRÔLES DE GAIN: ces potentiomètres sont utilisés pour contrôler la sensibilité

d’entrée de l’amplificateur. Chaque canal possède son propre réglage. Vous pouvez utiliser ces potentiomètres pour régler le niveau sonore maximal de votre installation:

• Tournez les deux potentiomètres de votre amplificateur vers la gauche (3).
• Mettez de la musique et vérifiez si les VU mètres de votre table de mixage sont à 0dB. (la zone rouge s’allume de temps en temps)
• Réglez le niveau de sortie principal de votre table de mixage (Master) sur maximum.
• Ouvrez les potentiomètres de Gain de l’amplificateur (3) jusqu’à ce que le niveau sonore que vous désirez soit atteint.
• Assurez-vous que personne ne peut toucher les potentiomètres de Gain de votre amplificateur. Vous venez de régler le niveau maximal que le DJ peut produire. Vos voisins seront contents…☺ (dans quelques cas le DJ ne le sera pas ) JB SYSTEMS® 10/42 Remarque pour le VX200 et le AX700MK2 / VX700MK2: En mode Parallèle et Bridge, seul le contrôle du canal gauche est utilisé pour régler la sensibilité d’entrée.

4. CLIP LED: s’allume juste avant le niveau de sortie maximal sans distorsion de

l’amplificateur. Les « clip leds » peuvent s’allumer brièvement de temps en temps mais il ne peuvent certainement pas restés allumés pendant de longues périodes. Dans ce cas vous devez diminuer le niveau de sortie!

5. PROTECT LED: le LED de protection est allumé quand les haut-parleurs sont

déconnectés de l’amplificateur. Ceci peut se produire dans les cas suivants:

• Pendant la première seconde après avoir allumé l’amplificateur.
• Quand la température du module d’amplification final devient trop élevée.
• Dans le cas d’une panne technique: protection DC!
• Quand vous éteignez l’amplificateur, le “protect led” s’allume pendant un bref instant.

6. BRIDGE LED: (uniquement pour le VX200 et le AX700MK2 / VX700MK2) indique que

l’amplificateur fonctionne en mode bridge. Ceci veut dire que les deux canaux sont relies ensemble en série pour agir comme un amplificateur mono. La puissance de sortie est presque doublée comparé aux canaux séparés. Cependant, l’impédance des haut-parleurs connectés doit être le double comparé à l’utilisation en mode stéréo normal. En mode bridge, vous devez uniquement envoyer un signal vers l’entrée gauche de l’amplificateur. L’entrée droite n’est pas utilisée. Pour plus d’informations, référez-vous au point (11) du chapitre suivant. MODE D'EMPLOI FRANCAIS FACE ARRIERE Attention: faites attention de ne pas utiliser des haut-parleurs avec une impédance totale inférieur à 8Ω. Ceci provoquera une surcharge de l’amplificateur!

7. OUVERTURES DE VENTILATION: pendant son fonctionnement l’amplificateur

produit de la chaleur qui doit être dissipée. Les ventilateurs à l’intérieur de l’amplificateur doivent pouvoir évacuer la chaleur le plus efficacement possible. Pour cela il est très important de ne couvrir aucun orifice de ventilation car ceci peut provoquer une surchauffe.

8. MODE PARALLELE: (uniquement pour le VX200) indique que l’amplificateur

fonctionne en mode parallèle. Ceci veut dire que les deux canaux sont reliés ensemble en parallèle pour agir comme un amplificateur mono. La puissance de sortie est presque doublée comparé aux canaux séparés. Cependant, l’impédance des hautparleurs connectés doit être la moitié comparée à l’utilisation en mode stéréo normal. En mode parallèle vous devez uniquement envoyer un signal vers l’entrée gauche de l’amplificateur. L’entrée droite n’est pas utilisée. Pour plus d’informations, référez-vous au point (11) du chapitre suivant. Attention: pour pouvoir produire la puissance indiquée, l’impédance totale des haut-parleurs connectés doit être aux alentours de 2Ω ! JB SYSTEMS® 11/42

9. OUVERTURES DE VENTILATION: pendant son fonctionnement l’amplificateur

produit de la chaleur qui doit être dissipée. Les ventilateurs à l’intérieur de l’amplificateur doivent pouvoir évacuer la chaleur le plus efficacement possible. Pour cela il est très important de ne couvrir aucun orifice de ventilation car ceci peut provoquer une surchauffe.

10. SORTIES SPEAKON: utilisez ces connecteurs compatible Speakon® pour connecter

vos haut-parleurs. Référez-vous au chapitre “connections” pour savoir quels câbles conviennent. Le câblage de ces connecteurs est le suivant:

• POS (+) = PIN1+ et PIN2+ du connecteur Speakon
• NEG (-) = PIN1- et PIN2- du connecteur Speakon

11. BORNES A VIS POUR HAUT-PARLEURS: nous vous conseillons fortement d’utiliser

les connecteurs Speakon® comme décrit ci-dessus (10). Si vous n’en avez pas ou si vous voulez utiliser l’amplificateur en mode bridge ou parallèle, vous pouvez utiliser les bornes a vis. Important: utilisez des câbles qui ont un marquage clair des pôles + et –. Nous vous recommandons d’utiliser des câbles rouge/noir (tel les JB Systems au code de commande: 935). Il est très important de ne pas inverser les pôles + et – des sorties. Ceci provoquerait une très pauvre reproduction sonore sans basses JB SYSTEMS® 12/42 fréquences! Il y a 3 façons de connecter les haut-parleurs en utilisant les bornes de connexion:

• EN MODE STEREO (le plus utilisé): connectez les câbles des haut-parleurs comme indiqué sur le dessin ci-dessous. Faites attention de ne pas inverser les fils rouges et noirs. Vérifiez si le sélecteur à l’arrière de l’appareil est bien mis sur “stereo”. Sur le AX400 / VX400 ce sélecteur n’est pas disponible.

• EN MODE BRIDGE: (uniquement pour le VX200 et le AX700MK2 / VX700MK2) connectez les câbles des haut-parleurs comme indiqués sur le dessin cidessous. Vérifiez si le sélecteur à l’arrière de l’appareil est bien mis sur “bridge”. Référez-vous également au point (6) du chapitre précédent.

• PARALLEL MODE: (uniquement pour le VX200) connectez les câbles des hautparleurs comme indiqués sur le dessin ci-dessous. Vérifiez si le sélecteur à l’arrière de l’appareil est bien mis sur “parallel”. Référez-vous également au point (8) du chapitre précédent.

12. Interrupteur GROUND LIFT: Dans certains cas un bourdonnement dérangeant peut

se produire, du à une boucle de masse de votre installation. En mettant l’interrupteur Ground lift sur la position “lift” il brisera la boucle de masse entre l’amplificateur et la masse des châssis des autres composants de votre installation. Suite à cela les bourdonnements disparaîtront.

13. sélecteur MODE: (pas pour le AX400 / VX400) est utilisé pour choisir le mode de

fonctionnement de l’amplificateur. Le mode d’utilisation le plus courant est le mode “stereo”. Si vous avez besoin de plus de puissance, vous pouvez utiliser JB SYSTEMS® 13/42 l’amplificateur en mode bridge ou parallèle. Référez-vous aux points (6), (8) et (11) pour plus d’informations.

14. entrées XLR: vous pouvez connecter ces entrées symétriques à des sources audio

du type line symétriques ou asymétriques (par exemple: table de mixage DJ):

• source symétrique: utilisez des câbles audio XLR/XLR de bonne qualité. Par exemple: JB Systems 7-0061 (XLR/XLR L=1m) ou 7-0063 (XLR/XLR L=5m) Câblage des connecteurs XLR: PIN1: GND PIN2: pos+ PIN3: nég-.
• Source non asymétrique: utilisez des câbles audio XLR/cinch de bonne qualité. Par exemple: JB Systems 2-0445 (XLR/cinch L=1.5m)

15. entrées JACK: vous pouvez connecter ces entrées symétriques à des sources audio

du type line symétriques ou asymétriques (par exemple: table de mixage DJ):

• source symétrique: utilisez des câbles audio JACK/JACK de bonne qualité. Câblage des connecteurs JACK: châssis: Masse Pointe: pos+ Anneau: nég• Source asymétrique: utilisez des câbles audio JACK/cinch de bonne qualité. Par exemple: JB Systems 2-0430 (JACK/cinch L=1.5m) ou 2-0435 (L=3.0m)

16. POWER input: Utilisez le câble d’alimentation livré avec l’appareil pour relier

l’amplificateur au secteur. Ce connecteur contient également un fusible en verre de 20mm. Remplacez-le uniquement par un fusible du même type et de la même valeur. (les caractéristiques se trouvent sur le panneau arrière, près du connecteur d’alimentation)

17. sélecteur INPUT SENSITIVITY: (uniquement sur le VX200) avec ce sélecteur vous

pouvez parfaitement adapter la sensibilité d’entrée de l’amplificateur: 0,77V; 26dB ou 1,4V. CARACTERISTIQUES TECHNIQUES MODÈLE Puissance stéréo 4 ohms Puissance stéréo 8 ohms Puissance bridgé 8 ohms Puissance parallèle 2 ohms Rép. Fréq. (+/-1.5dB) Sensibilité d’entrée Impédance d’entrée Rapport S/B Facteur d’atténuation Vitesse de balayage de tension Ventilation Entrées Sorties Alimentation Dimensions (mm) JB SYSTEMS® 40V/uS Forcée par ventilateur Balancé XLR/Jack Speakon/bornes à vis AC230V / 50Hz 44x483x320 (19"/1U) 35V/uS Forcée par ventilateur Balancé XLR/Jack Speakon/bornes à vis AC230V / 50Hz 88x483x260 (19"/2U) 60V/uS Forcée par ventilateur Balancé XLR/Jack Speakon/bornes à vis AC230V / 50Hz 88x483x260 (19"/2U) 14/42
