MANUAL DE UTILIZADOR VX BEGLEC

Obrigado por ter adquirido este produto da JB Systems. De modo a tirar total proveito das possibilidades deste produto, por favor leia este manual com atenção. CARACTERÍSTICAS

• Amplificador profissional para a reprodução de som em geral
• Protecção contra Curto-Circuito
• Protecção corrente DC
• Protecção contra temperaturas elevadas
• Arrefecimento forçado por ventoinha
• Função bridge (excepto VX400)
• Limitadores incorporados (excepto VX400)
• Entradas balanceadas XLR e Jack
• Interruptor ground/lift
• Saídas para colunas compatíveis com Speakon®
• Terminais de saída de potência para colunas (por aperto manual)
• Frente sólida de 19” em alumínio

Certifique-se que a caixa contém os seguintes artigos:

• Amplificador de potência
• Manual do utilizador
• Cabo de alimentação. JB SYSTEMS® 36/42

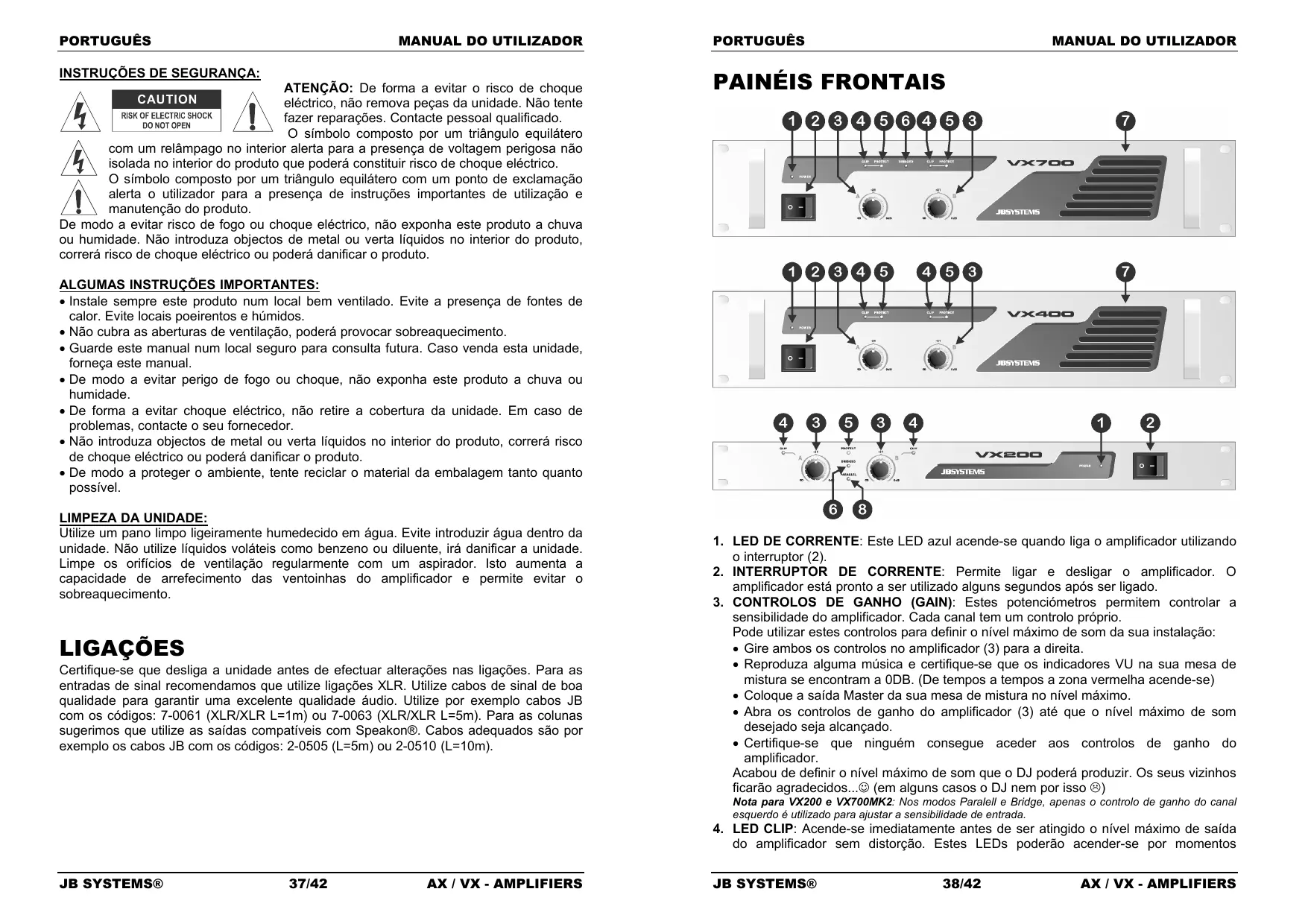

INSTRUÇÕES DE SEGURANÇA: ATENÇÃO: De forma a evitar o risco de choque eléctrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado. O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque eléctrico. O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto. De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade. Não introduza objectos de metal ou verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. CAUTION PORTUGUÊS

ALGUMAS INSTRUÇÕES IMPORTANTES:

• Instale sempre este produto num local bem ventilado. Evite a presença de fontes de calor. Evite locais poeirentos e húmidos.
• Não cubra as aberturas de ventilação, poderá provocar sobreaquecimento.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual.
• De modo a evitar perigo de fogo ou choque, não exponha este produto a chuva ou humidade.
• De forma a evitar choque eléctrico, não retire a cobertura da unidade. Em caso de problemas, contacte o seu fornecedor.
• Não introduza objectos de metal ou verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto.
• De modo a proteger o ambiente, tente reciclar o material da embalagem tanto quanto possível. LIMPEZA DA UNIDADE: Utilize um pano limpo ligeiramente humedecido em água. Evite introduzir água dentro da unidade. Não utilize líquidos voláteis como benzeno ou diluente, irá danificar a unidade. Limpe os orifícios de ventilação regularmente com um aspirador. Isto aumenta a capacidade de arrefecimento das ventoinhas do amplificador e permite evitar o sobreaquecimento. LIGAÇÕES Certifique-se que desliga a unidade antes de efectuar alterações nas ligações. Para as entradas de sinal recomendamos que utilize ligações XLR. Utilize cabos de sinal de boa qualidade para garantir uma excelente qualidade áudio. Utilize por exemplo cabos JB com os códigos: 7-0061 (XLR/XLR L=1m) ou 7-0063 (XLR/XLR L=5m). Para as colunas sugerimos que utilize as saídas compatíveis com Speakon®. Cabos adequados são por exemplo os cabos JB com os códigos: 2-0505 (L=5m) ou 2-0510 (L=10m).

1. LED DE CORRENTE: Este LED azul acende-se quando liga o amplificador utilizando

2. INTERRUPTOR DE CORRENTE: Permite ligar e desligar o amplificador. O

amplificador está pronto a ser utilizado alguns segundos após ser ligado.

3. CONTROLOS DE GANHO (GAIN): Estes potenciómetros permitem controlar a

sensibilidade do amplificador. Cada canal tem um controlo próprio. Pode utilizar estes controlos para definir o nível máximo de som da sua instalação:

• Gire ambos os controlos no amplificador (3) para a direita.
• Reproduza alguma música e certifique-se que os indicadores VU na sua mesa de mistura se encontram a 0DB. (De tempos a tempos a zona vermelha acende-se)
• Coloque a saída Master da sua mesa de mistura no nível máximo.
• Abra os controlos de ganho do amplificador (3) até que o nível máximo de som desejado seja alcançado.
• Certifique-se que ninguém consegue aceder aos controlos de ganho do amplificador. Acabou de definir o nível máximo de som que o DJ poderá produzir. Os seus vizinhos ficarão agradecidos...☺ (em alguns casos o DJ nem por isso ) Nota para VX200 e VX700MK2: Nos modos Paralell e Bridge, apenas o controlo de ganho do canal esquerdo é utilizado para ajustar a sensibilidade de entrada.

4. LED CLIP: Acende-se imediatamente antes de ser atingido o nível máximo de saída

do amplificador sem distorção. Estes LEDs poderão acender-se por momentos JB SYSTEMS® 37/42

MANUAL DO UTILIZADOR

ocasionalmente, mas não poderão manter-se acesos durante muito tempo. Neste caso deverá reduzir nível de saída!

5. LED PROTECT: Este LED de protecção acende-se quando as colunas estão

desligadas do amplificador. Isto pode suceder nas seguintes situações:

• Durante os primeiros segundos após o amplificador ser ligado.
• Quando a temperatura do aparelho se torna demasiado elevada.
• Em caso de avaria técnica: Protecção contra a corrente!
• Quando o amplificador é desligado, este LED acende-se por alguns momentos.

6. LED BRIDGE: (Apenas em VX200 e VX700MK2) Indica que o amplificador está a

funcionar em modo bridge (Ligação em ponte). Isto significa que ambos os canais estão ligados em série de modo a funcionarem como um amplificador mono. O poder de saída quase duplica em comparação com canais separados. Contudo, a impedância das colunas ligadas, terá de ser o dobro comparada com a do modo estéreo normal. No modo bridge, só terá de atribuir o sinal à entrada do lado esquerdo do amplificador. A entrada do lado direito não é utilizada. Para mais informações consulte o ponto (11) no próximo capitulo. PORTUGUÊS

Atenção: Certifique-se que não usa as colunas com uma impedância total inferior a 8Ω, caso contrário irá sobrecarregar o amplificador!

7. ORIFÍCIOS DE VENTILAÇÃO: Durante o funcionamento é produzido calor que deve

ser dissipado. As ventoinhas no interior do amplificador têm de poder evacuar o calor da maneira mais eficiente. Portanto, de modo a evitar o sobreaquecimento, é muito importante que não cubra os orifícios de ventilação.

8. MODO PARALLEL: (Apenas em VX200) Indica que o amplificador está a funcionar

em modo Parallel (Paralelo). Isto significa que ambos os canais estão ligados em conjunto em paralelo para funcionarem como um amplificador mono. O poder de saída quase duplica em comparação com os canais separados. Contudo a impedância das colunas ligadas terá de ser metade daquela utilizada em modo estéreo. Em modo paralelo, só terá de atribuir o sinal à entrada do lado esquerdo do amplificador. A entrada do lado direito não é utilizada. Para mais informações consulte o ponto (11) no próximo capitulo. Atenção: De forma a produzir a potência indicada, a impedância total das colunas deverá ser aproximadamente 2 Ω!

9. VENTOINHA E ORIFÍCIOS DE VENTILAÇÃO: Durante o funcionamento é produzido

calor que deve ser dissipado. As ventoinhas no interior do amplificador têm de poder evacuar o calor da maneira mais eficiente. Portanto, de modo a evitar o sobreaquecimento, é muito importante que não cubra os orifícios de ventilação.

10. SAÍDAS SPEAKON: Utilize estes conectores compatíveis com Speakon® para ligar

as colunas. Consulte o capítulo “Ligações” para saber quais os cabos a utilizar. A ligação deste conectores deve efectuar-se da seguinte forma:

• POS(+) = conector Speakon PIN1+ e PIN2+
• NEG(-) = conector Speakon PIN1- e PIN211. TERMINAIS DE SAÍDA DE POTÊNCIA PARA COLUNAS: Recomendamos que use os conectores Speakon® como descrito acima (10). Se não tem estes conectores ou quer utilizar o amplificador em modo bridge ou paralelo, pode utilizar estes terminais. Importante: Utilize cabos com marcações claras para polos + e –. Recomendamos que use cabos vermelho/preto (tais como JB Systems código: 935). É muito importante que não troque os pólos + e – das saídas. Isso dará origem a má qualidade de reprodução de som, sem frequências baixas! Existem 3 maneiras de ligar as colunas através dos terminais: JB SYSTEMS® 39/42

• MODO STEREO (Estéreo - mais comum): Ligue os cabos das colunas como exemplificado na imagem abaixo. Certifique-se que não troca os fios vermelhos e pretos. Coloque o interruptor no painel traseiro na posição “Stereo”. No VX400, este interruptor não está disponível.

• MODO BRIDGE (apenas VX200 e VX700MK2): Ligue os cabos das colunas como exemplificado na imagem abaixo. Coloque o interruptor do painel traseiro na posição “Bridge” (Ligação em ponte). Consulte também (6) no capítulo anterior.

• MODO PARALLEL (apenas VX200): Ligue os cabos das colunas como exemplificado na imagem abaixo. Coloque o interruptor do painel traseiro na posição “Parallel” (Paralelo). Consulte também (8) no capítulo anterior.

12. Interruptor GROUND LIFT: Em certos casos podem surgir alguns ruídos

desagradáveis devido a electricidade estática na instalação. Colocar o interruptor ground lift na posição “lift” quebra a electricidade estática entre o amplificador e os vários componentes na instalação e elimina o ruído.

13. Selector de MODO (indisponível em VX400): Permite definir o modo de

funcionamento do amplificador. O modo mais comum é o stereo. Se necessita de mais potência pode utilizar o amplificador em modo bridge ou parallel. Para mais informações consulte os pontos (6), (8) e (11). JB SYSTEMS® 41/42

balanceadas ou sem balanço (exemplo: mesa de mistura):

• Fonte Balanceada: utilize cabos balanceados de boa qualidade áudio XLR/XLR. Exemplo: JB Systems código: 7-0061 (XLR/XLR L=1m) ou 7-0063 (XLR/XLR L=5m). Ligações do conector XLR: PIN1: GND (Terra) PIN2: pos+ PIN3: neg-.
• Fonte sem Balanço: Utilize cabos sem balanço de boa qualidade áudio XLR/rca. Exemplo: JB Systems código: 2-0445 (XLR/rca L=1.5m).

15. Entradas JACK: Pode ligar estas entradas balanceadas a fontes áudio de tipo line,

balanceadas ou sem balanço (exemplo: mesa de mistura):

• Fonte Balanceada: Utilize cabos balanceados de boa qualidade áudio JACK/JACK. Ligações do conector JACK: Manga: GND PONTA: pos+ ANEL: neg-.
• Fonte sem Balanço: Utilize cabos sem balanço de boa qualidade áudio JACK/rca. Exemplo: JB Systems código 2-0430 (JACK/rca L=1.5m) ou 2-0435 (L=3.0m)

16. Entrada de Alimentação: Utilize o cabo de alimentação fornecido para ligar o

amplificador à corrente. Este conector também contém um fusível de vidro de 20mm. Substitua sempre um fusível queimado por outro com as mesmas especificações. (As especificações do fusível podem ser encontradas no painel traseiro, ao lado da entrada de alimentação.)

17. Selector Sensibilidade de Entrada (apenas em VX200): Com este selector pode

adaptar facilmente a sensibilidade de entrada do amplificador: 0,77V; 26DB ou 1,4V. ESPECIFICAÇÕES MODELO Potência estéreo 4 ohm Potência estéreo 8 ohm Potência bridge 8 ohm Potência paralela 2 ohm Resp. Freq. (+/-1.5dB) Sensibilidade entrada Impedância entrada S/R ratio Damping factor Slew Rate Cooling (Arrefecimento) Entradas Saídas Fonte Alimentação Dimensões (mm) JB SYSTEMS® VX200 2x 110Wrms 2x 65Wrms 1x 220Wrms 1x 220Wrms
