MANUAL DE USUARIO VX BEGLEC

DESHACERSE DEL APARATO

Reciclar el aparato y pilas usadas de forma ecologica conforme a las disposiciones legales de su pais. ENGLISH OPERATION MANUAL ENGLISH OPERATION MANUAL

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUCCIONES

ESPAÑOL INSTRUCCIONES DE SEGURIDAD:

MANUAL DE INSTRUCCIONES

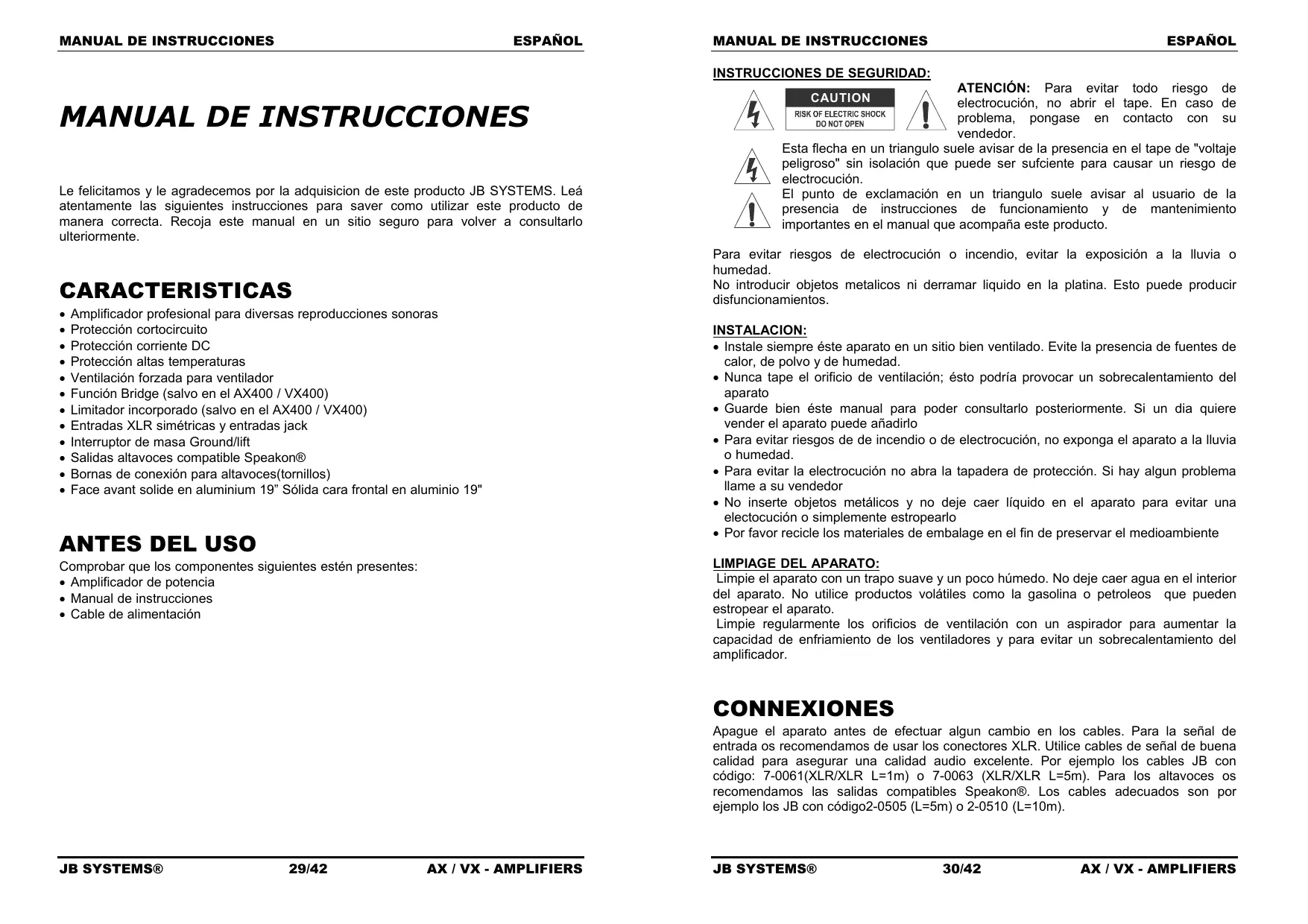

Le felicitamos y le agradecemos por la adquisicion de este producto JB SYSTEMS. Leá atentamente las siguientes instrucciones para saver como utilizar este producto de manera correcta. Recoja este manual en un sitio seguro para volver a consultarlo ulteriormente. CARACTERISTICAS

Amplificador profesional para diversas reproducciones sonoras Protección cortocircuito Protección corriente DC Protección altas temperaturas Ventilación forzada para ventilador Función Bridge (salvo en el AX400 / VX400) Limitador incorporado (salvo en el AX400 / VX400) Entradas XLR simétricas y entradas jack Interruptor de masa Ground/lift Salidas altavoces compatible Speakon® Bornas de conexión para altavoces(tornillos) Face avant solide en aluminium 19” Sólida cara frontal en aluminio 19"

ANTES DEL USO

ATENCIÓN: Para evitar todo riesgo de electrocución, no abrir el tape. En caso de problema, pongase en contacto con su vendedor. Esta flecha en un triangulo suele avisar de la presencia en el tape de "voltaje peligroso" sin isolación que puede ser sufciente para causar un riesgo de electrocución. El punto de exclamación en un triangulo suele avisar al usuario de la presencia de instrucciones de funcionamiento y de mantenimiento importantes en el manual que acompaña este producto. CAUTION Para evitar riesgos de electrocución o incendio, evitar la exposición a la lluvia o humedad. No introducir objetos metalicos ni derramar liquido en la platina. Esto puede producir disfuncionamientos. INSTALACION:

• Instale siempre éste aparato en un sitio bien ventilado. Evite la presencia de fuentes de calor, de polvo y de humedad.
• Nunca tape el orificio de ventilación; ésto podría provocar un sobrecalentamiento del aparato
• Guarde bien éste manual para poder consultarlo posteriormente. Si un dia quiere vender el aparato puede añadirlo
• Para evitar riesgos de de incendio o de electrocución, no exponga el aparato a la lluvia o humedad.
• Para evitar la electrocución no abra la tapadera de protección. Si hay algun problema llame a su vendedor
• No inserte objetos metálicos y no deje caer líquido en el aparato para evitar una electocución o simplemente estropearlo
• Por favor recicle los materiales de embalage en el fin de preservar el medioambiente LIMPIAGE DEL APARATO: Limpie el aparato con un trapo suave y un poco húmedo. No deje caer agua en el interior del aparato. No utilice productos volátiles como la gasolina o petroleos que pueden estropear el aparato. Limpie regularmente los orificios de ventilación con un aspirador para aumentar la capacidad de enfriamiento de los ventiladores y para evitar un sobrecalentamiento del amplificador. Comprobar que los componentes siguientes estén presentes:
• Amplificador de potencia
• Manual de instrucciones
• Cable de alimentación CONNEXIONES Apague el aparato antes de efectuar algun cambio en los cables. Para la señal de entrada os recomendamos de usar los conectores XLR. Utilice cables de señal de buena calidad para asegurar una calidad audio excelente. Por ejemplo los cables JB con código: 7-0061(XLR/XLR L=1m) o 7-0063 (XLR/XLR L=5m). Para los altavoces os recomendamos las salidas compatibles Speakon®. Los cables adecuados son por ejemplo los JB con código2-0505 (L=5m) o 2-0510 (L=10m). JB SYSTEMS® 29/42

MANUAL DE INSTRUCCIONES

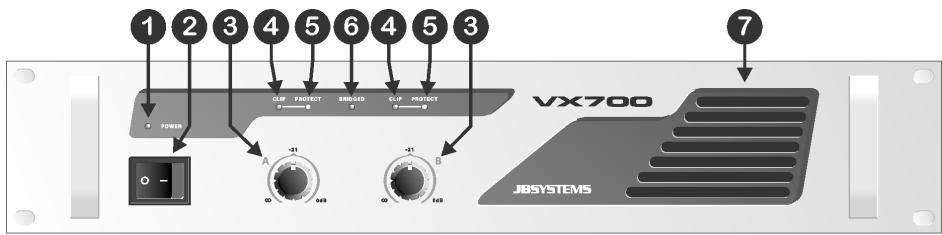

ESPAÑOL CARA FRONTAL

MANUAL DE INSTRUCCIONES

4. CLIP LED: Se ilumina justo antes del nivel de salida máximo sin distorsión del

amplificador. Los "clip leds" pueden iluminarse brevemente de vez en cuando pero nunca pueden quedar iluminados durante largos plazos. En éste caso tiene que disminuir el nivel de salida!

5. PROTECT LED: el LED de protección se ilumina cuando los altavoces están

desconectados del amplificador. Esto puede producirse en los casos siguientes:

• Durante el primer segundo tras haber encendido el amplificador
• Cuando la temperatura del modulo de amplificación final está muy alta
• En caso de avería técnica: protección DC!
• Cuando apaga el amplificador el "protect led" se ilumina durante un breve momento.

6. BRIDGE LED: (sólo para el VX200 y el AX700MK2 / VX700MK2) indica que el

amplificador funciona en modo bridge. Lo que quiere decir que los dos canales están unidos en série para actuar como un amplificador mono. La potencia de salida es casi duplicada con respecto a los canales separados. Sin embargo la impedancia de los altavoces conectados tiene que ser el doble con respecto a la utilización en modo estéreo normal. En modo bridge sólo tiene que enviar una señal hacia la entrada izquierda del amplificador. la entrada derecha no es utilizada. Si necesita mas informaciones, consulte el punto (11) del capítulo siguiente. ATENCIÓN: ponga atención de no utilizar altavoces con una impedancia total inferior a 8Ω. Esto provocaría una sobrecarga del amplificador!

1. POWER LED: El led azul se ilumina cuando enciende el amplificador con el

2. MAINS SWITCH: se utiliza para encender o apagar el amplificador. El amplificador se

puede utilizar unos segundos despues.

3. CONTROLES DE GAIN:

éstos potenciometros se utilizan para controlar la sensibilidad de entrada del amplificador. Se puede controlar cada canal separadamente. Puede utilizar éstos potenciometros para ajustar el nivel sonoro máximo de su instalación:

• Gire los dos potenciometros de su amplificador hacia la izquierda(3)
• Ponga música y averigue si los VUmetros de su mesa de mezcla están a 0dB (la zona roja se ilumina de vez en cuando)
• Ajuste el nivel de salida principal de su mesa de mezcla (Master) al máximo
• Encienda los potenciometros de Gain del amplificador (3) hasta que tenga el nivel sonoro deseado
• Asegurese de que nadie pueda tocar los potenciometros de Gain de su amplificador. Acaba de ajustar el nivel máximo que puede producir el DJ. Sus vecinos estarán contentos…☺ (en algunos casos el DJ no lo será )

7. ABERTURAS DE VENTILACION: Durante su funcionamiento el amplificador produce

calor. Los ventiladores en el interior del amplificador tienen que poder evacuarlo lo mejor posible. Por eso es muy importante no tapar el orificio de ventilación ya que ésto puede provocar un sobrecalentamiento.

8. MODO PARALELO:(sólo para el VX200)indica que el amplificador funciona en modo

paralelo. Lo que quiere decir que los dos canales están unidos en série para actuar como un amplificador mono. La potencia de salida es casi duplicada con respecto a los canales separados. Sin embargo la impedancia de los altavoces conectados tiene que ser el doble con respecto a la utilización en modo estéreo normal. En modo paralelo sólo tiene que enviar una señal hacia la entrada izquierda del amplificador. la entrada derecha no es utilizada. Si necesita mas informaciones, consulte el punto (11) del capítulo siguiente. Atención: para poder producir la potencia indicada la impedancia total de los altavoces conectados tiene que ser +/- de 2Ω! Nota sobre el VX200 y el AX700MK2 / VX700MK2: En modo Paralelo y Bridge sólo el controlador del canal izquierdo es utilizado para ajustar la sensibilidad de entrada JB SYSTEMS® 31/42

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUCCIONES

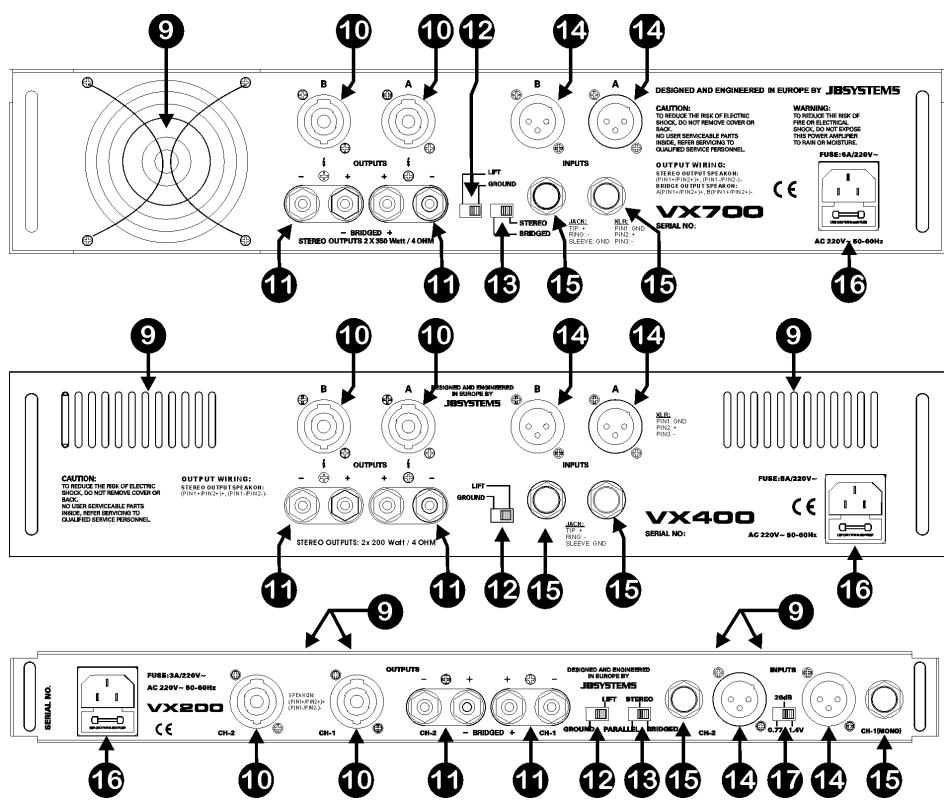

• EN MODO ESTEREO (el mas utilizado): Conecte los cables de los altavoces como está descrito aqui abajo. Ponga atención de no invertir los cables rojos y negros. Averigue que el selector en la parte trasera del aparato esté sobre "estereo". En el AX400 / VX400 no está éste selector. PANEL TRASERO

• EN MODO BRIDGE: (sólo para el VX200 y el AX700MK2 / VX700MK2) Conecte los cables de los altavoces como está descrito aqui abajo. Averigue que el selector en la parte trasera del aparato esté sobre "bridge". Consulte tambien el punto (6) del precedente capítulo.

• MODO PARALELO: (sólo para el VX200) Conecte los cables de los altavoces como está descrito aqui abajo. Averigue que el selector en la parte trasera del aparato esté sobre "parallel". Consulte tambien el punto (8) del precedente capítulo.

9. ABERTURAS DE VENTILACION: Durante su funcionamento el amplificador produce

calor. Los ventiladores en el interior del amplificador tienen que poder evacuarlo lo mejor posible. Por eso es muy importante no tapar el orificio de ventilación ya que ésto puede provocar un sobrecalentamiento.

10. SALIDAS SPEAKON: : utilice éstos conectores compatible Speakon® para enchufar

sus altavoces. Si quiere saber qué cables son los adecuados consulte el capítulo "conexiones". La conexión de estos conectores es éste:

• POS (+) = PIN1+ et PIN2+ del conector Speakon
• NEG (-) = PIN1- et PIN2- del conector Speakon

11. BORNAS CON TORNILLOS PARA ALTAVOCES: os aconsejamos de utilizar

conectores Speakon® como está escrito aqui encima (10). Si no los tiene o si quiere utilizar el amplificador en modo bridge o paralelo, puede utilizar las bornas con tornillos. Importante: utilice cables en los que se ven claramente los polos + y -. Os aconsejamos tambien de utilizar cables rojo/negro (como los JB Systems con código: 935). Es importante de no invertir los polos + y - de las salidas. Esto provocaría una pobre calidad sonora sin bajas frequencias! Hay 3 maneras de conectar los altavoces gracias a las bornas de conexión: JB SYSTEMS® 33/42

12. Interruptor GROUND LIFT: En algunos casos puede que oiga un zumbido debido a

un bucle de masa de su instalación. Ponga el interruptor Ground Lift sobre "lift" para eliminar este bucle entre la etapa y la masa del chasis de los otros componesntes de su instalación. Gracias a ésto el ruido se marchará.

13. selector MODE: (no para el AX400 / VX400) Se utiliza para elegir el modo de

funcionamiento del amplificador. El modo de utilización mas corriente es el modo "estereo". Si necesita mas potencia puede utilizar el amplificador en modo bridge o paralelo. Consulte tambien los puntos (6), (8) y (11) del precedente capítulo. JB SYSTEMS® 34/42

MANUAL DE INSTRUCCIONES

14. entradas XLR: puede conectar éstas entradas simétricas a fuentes audio de tipo line

simétricas o asimétricas (por ejemplo: mesa de mezcla DJ):

• fuente simetrica: utilice cables audio XLR/XLR Por ejemplo: JB Systems 7-0061 (XLR/XLR L=1m) ou 7-0063 (XLR/XLR L=5m) Conexión de los conectores XLR: PIN1: GND PIN2: pos+ PIN3: neg-.
• fuente no asimetrica: utilice cables audio XLR/cinch de buena calidad. Por ejemplo: JB Systems 2-0445 (XLR/cinch L=1.5m)

15. entradas JACK: puede conectar éstas entradas simétricas a fuentes audio de tipo

line simétricas o asimétricas (por ejemplo: mesa de mezcla DJ):

• fuente simetrica: utilice cables audio JACK/JACK de buena calidad. Conexión de los conectores JACK: chasis: Masa * punta: pos+ * anillo: neg• Source asimetrica: utilice cables audio JACK/cinch de buena calidad Por ejemplo: JB Systems 2-0430 (JACK/cinch L=1.5m) o 2-0435 (L=3.0m)

16. POWER input: Utilice el cable de alimentación para unir el amplificador a la fuente.

Este conector tambien tiene un fusible de vidrio de 20mm. Sólo se puede substituir por otro del mismo tipo y del mismo valor. (las caracteristicas se encuentran sobre el panel trasero,cerca del conector de alimentación).

17. selector INPUT SENSITIVITY: (sólo para el VX200) avec ce sélecteur vous pouvez

parfaitement adapter la sensibilité d’entrée de l’amplificateur: 0,77V; 26dB ou 1,4V. con éste selector puede ajustar perfectamente la sensibilidad de entrada del amplificador: 0,77V; 26dB o 1,4V. CARACTERISTICAS TECNICAS AX700MK2 MODELO VX200 AX400 / VX400 VX700MK2 2x 110Wrms 2x 200Wrms 2x 350Wrms Potencia estereo 4 ohms Potencia estereo 8 ohms 2x 65Wrms 2x 135Wrms 2x 200Wrms 1x 220Wrms 1x 700Wrms Potencia bridge 8 ohms 1x 220Wrms

Potencia paralela 2 ohms Resp. Freq. (+/-1.5dB)

10 - 50000Hz

10 - 50000Hz

10 - 50000Hz

Sensibilidad de entrada 0,77V / 26dB / 1.4V 0,77V 0,77V 20 kohm 20 kohm 20 kohm Impedancia de entrada >85dB >85dB >85dB Relación S/R >150 >150 >200 Factor de atenuación velocidad de barrido de tensión 40V/uS 35V/uS 60V/uS Ventilación forzada por ventilador forzada por ventilador forzada por ventilador balanceada XLR/Jack balanceada XLR/Jack balanceada XLR/Jack Entradas Speakon/bornas con Speakon/bornas con Speakon/bornas con Salidas tornillos tornillos tornillos AC230V / 50Hz AC230V / 50Hz AC230V / 50Hz Alimentación 44x483x320 (19"/1U) 88x483x260 (19"/2U) 88x483x260 (19"/2U) Dimensiones (mm) JB SYSTEMS® 35/42
