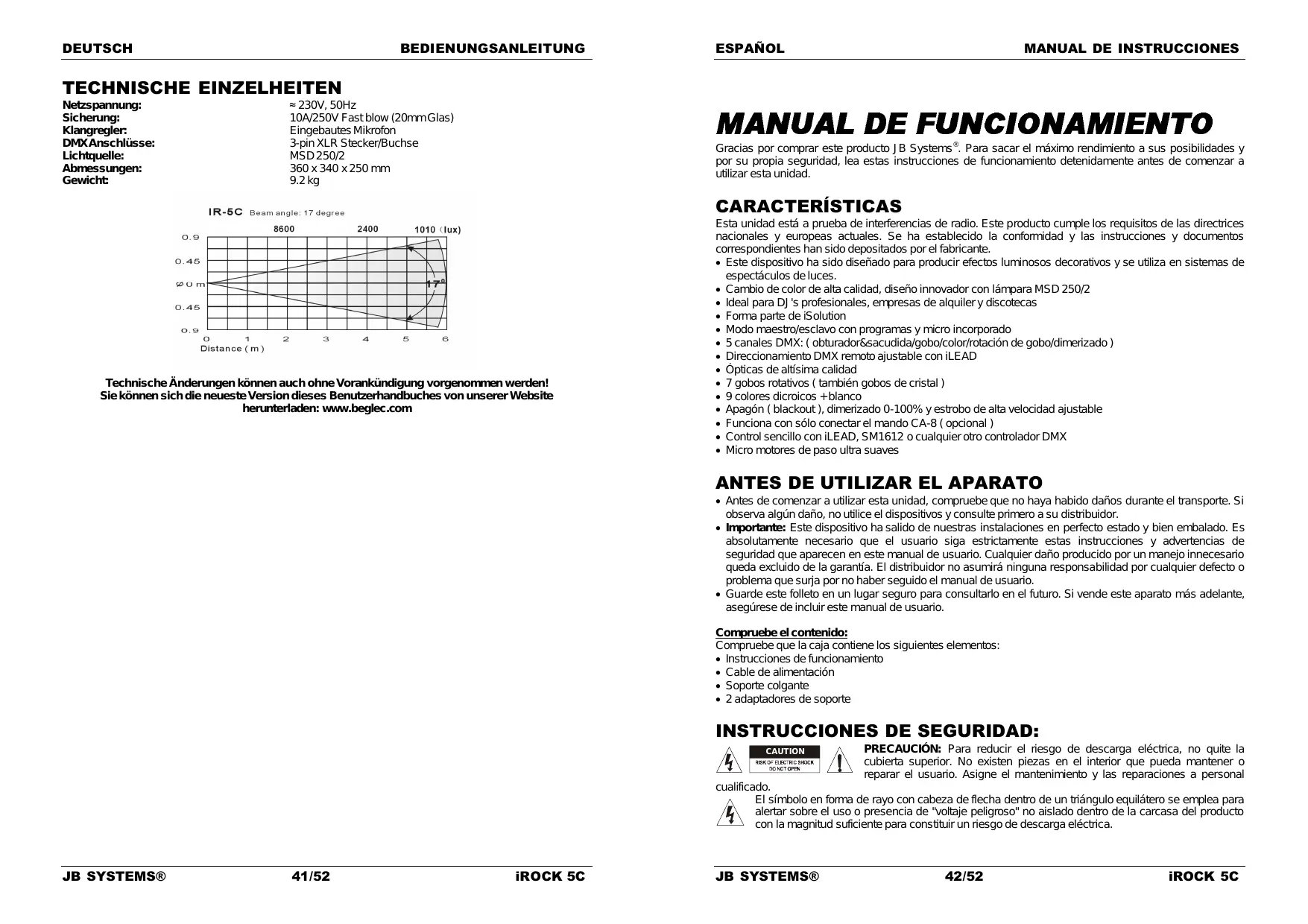

MANUAL DE USUARIO IROCK 5C BEGLEC

Manual de instrucciones ES

WWW.BEGLEC.COM

Recicle el aparato y las pilas usadas de forma ecológica conforme a las disposiciones legales de su país.

Gracias por comprar este producto JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funcionamiento. Está diseñado para darle el mejor resultado satisfactorio al utilizar esta unidad.

CARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documentos correspondientes han sido depositados por el fabricante.

• Este dispositivo ha sido diseñado para producir efectos luminosos decorativos y se usa en sistemas de espectáculos de luces.
• Cambio de color de alta calidad, diseño innovador con lámpara MSD 250/2
• Ideal para DJ's profesionales, empresas de alquiler y discotecas
• Forma parte de iSolution
• Modo maestro/esclavo con programas y micro incorporado
• 5 canales DMX: (obturador y sacudida/gobo/color/rotación de gobo/dimerizado)
• Direccionamiento DMX remoto ajustable con iLEAD
• Ópticas de alta calidad
• 7 gobos rotativos (también gobos de cristal), 9 colores dicroicos + blanco
• Apagón (blackout), dimerizado 0-100% y estrobo de alta velocidad ajustable
• Funciona con solo conectar el mando CA-8 (opcional). Control sencillo con iLEAD, SM1612 o cualquier otro controlador DMX
• Micro motores de paso ultra suaves

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a usar esta unidad, compruebe que no haya habido daños durante el transporte. Si observa algún daño, no utilice el dispositivo y consulte primero a su distribuidor.
• Importante: Este dispositivo ha salido de nuestras instalaciones en perfecto estado y bien embalado. Es absolutamente necesario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo inadecuado queda excluido de la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o problema que surja por no haber seguido el manual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vende este aparato más adelante, asegúrese de incluir este manual de usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instrucciones de funcionamiento
• Cable de alimentación
• Soporte colgante
• 2 adaptadores de soporte

INSTRUCCIONES DE SEGURIDAD:

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no quite la cubierta superior. No existen piezas en el interior que puedan mantener o reparar el usuario. Asigne el mantenimiento y las reparaciones a personal

cualificado.

El símbolo en forma de rayo con cabeza de flecha dentro de un triángulo equilátero se emplea para alertar sobre el uso o presencia de "voltaje peligroso" no aislado dentro de la carcasa del producto, con la magnitud suficiente para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro del triángulo equilátero se emplea para alertar al usuario de la presencia de instrucciones de funcionamiento y mantenimiento importantes en el texto que acompaña a este aparato.

Este símbolo indica: Usar solo en el interior. Este símbolo indica: Leer las instrucciones. Este símbolo indica: La distancia mínima de los objetivos iluminados. La distancia mínima entre la emisión luminosa y la superficie iluminada tiene que ser más de 1 metro. - Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo posible. - Un nuevo efecto luminoso provoca a veces humo y/u olor no deseados. Esto es normal y desaparece después de algunas horas. - Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad. - Para evitar que se forme condensación en el interior, asegúrese de que la unidad se adapte a la temperatura exterior cuando la lleve a una habitación cálida después del transporte. A veces la condensación impide que la unidad funcione a pleno rendimiento y puede incluso provocar daños. - Esta unidad solo se puede usar en el interior. - No coloque objetos metálicos ni derrame líquidos dentro del reproductor de la unidad. Se pueden producir descargas eléctricas o fallos de funcionamiento bajo el control. Si el caso se escribe en la unidad, desconecte inmediatamente el suministro eléctrico. - Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes. - No cubra ninguna abertura de ventilación, ya que podría producirse un sobrecalentamiento de la unidad. - Evite el uso en ambientes con polvo y limpie la unidad regularmente. - Mantenga la unidad lejos de los niños. - Las personas sin experiencia no deben usar este aparato. - La máxima temperatura ambiente para un funcionamiento seguro es de 40°C . No utilice la unidad a temperaturas ambiente superiores. - La temperatura de la superficie de la unidad puede alcanzar hasta 85°C . No toque la carcasa sin protección durante el funcionamiento. - Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento. - Deje que el aparato se enfríe durante al menos 10 minutos antes de reemplazar la bombilla o comenzar el mantenimiento. - Desenchufe siempre la unidad cuando no vaya a ser utilizada durante un largo periodo de tiempo o antes de reemplazar la bombilla o comenzar el mantenimiento. - La instalación eléctrica solo debe ser llevada a cabo por personal calificado, de acuerdo con las regulaciones sobre seguridad eléctrica y mecánica de su país. - Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad. - El cable de alimentación siempre debe estar en perfecto estado: Apague la unidad inmediatamente cuando observe daños o desperfectos en el cable de alimentación. - Nunca deje que el cable de alimentación entre en contacto con otros cables! - Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguridad. - No conecte la unidad a ningún regulador de voltaje. - Utilice siempre un cable de seguridad apropiado y homologado cuando instale la unidad. - Para evitar descargas eléctricas, no abra la cubierta. Además de la lámpara y el fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario. - Nunca repare un fusible ni derive el soporte del fusible. Reemplace siempre el fusible dañado por un fusible del mismo tipo y asignación eléctrica! - En caso de que ocurran problemas de funcionamiento serios, cese de utilizar el aparato y póngase en contacto con su distribuidor inmediatamente. - La carcasa y la lente deben reemplazarse si presentan daños visibles. - Utilice el embalaje original cuando tenga que transportar el dispositivo. - Por razones de seguridad se prohíbe realizar modificaciones no autorizadas en la unidad

Importante: Nunca mire directamente a la fuente de luz. No utilice el efecto en presencia de personas epilépticas.

REEMPLAZO Y COLOCACIÓN DE LA LÁMPARA

Cuando tenga que reemplazar la lámpara o realizar el mantenimiento de esta, no abra el aparato hasta 10 horas después de haberla apagado para que se enfríe.

Desconecte siempre la unidad antes de realizar el mantenimiento. Utilice siempre el mismo tipo de piezas de repuesto (bombillas, fusibles, etc.). Cuando sustituya piezas, utilice solamente recambios originales.

• Apague la unidad y desenchufe el cable de red.
• Espere unas 10 horas hasta que la unidad se haya enfriado.
• Desatornille los 2 tornillos que cierran el compartimento de la lámpara en la parte trasera del aparato. (Número 1 en la imagen)
• En el interior verá el casquillo de la lámpara. Desprenda suavemente el casquillo de la lámpara del compartimento de la lámpara.
• Desconecte la lámpara vieja. Sujete el casquillo de la lámpara cuando desconecte la lámpara.
• Sujete el casquillo de la lámpara cuando empuje suavemente la nueva lámpara en el casquillo.

¡Atención! Compruebe la etiqueta en el lado posterior del dispositivo o lea las especificaciones técnicas en este manual para saber qué lámpara utilizar. ¡Nunca instale lámparas con un voltaje superior! Las lámparas con un voltaje superior generan temperaturas para las que el dispositivo no ha sido diseñado. Si utiliza un transformador de lámpara, se quemará debido a la sobrecarga de corriente.

• ¡No toque la bombilla sin protegerse las manos! Esto reduce drásticamente la vida útil de la lámpara. Si ha tocado la lámpara, límpiela con un paño y alcohol de quemar. Limpie la lámpara antes de instalarla.
• Vuelva a colocar la nueva lámpara dentro de la unidad. Asegúrese de que los cables no toquen la lámpara.
• Cierre el compartimento de la lámpara con los tornillos.
• Encienda la unidad y dirija el haz hacia una superficie blanca. Utilice los tres tornillos de ajuste que se indican en "Ajuste de lámpara". Gire suavemente estos tornillos hasta que obtenga la máxima emisión luminosa. ¡Ya está!

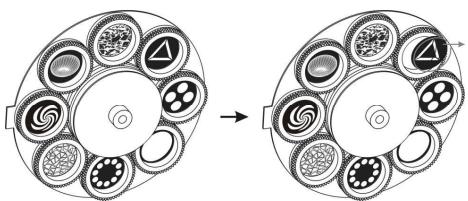

INTERCAMBIO/GIRO DE GOBOS

ATENCIÓN: Instale los gobos solo cuando la unidad está apagada.

Nunca desatornille los tornillos del gobo giratorio puesto que el rodamiento de bolas se

abrirá. Reparar esto es muy difícil.

• Apague el suministro eléctrico y desenchufe la unidad.
• Abra la cubierta superior de plástico (4 tornillos).
• Localice la rueda de gobos y retire el anillo de fijación del gobo que desee cambiar con la herramienta adecuada.
• Retire el gobo e inserte el nuevo gobo.
• Presione el anillo de fijación e insértelo en la parte frontal del gobo.
• ¡Ya está!

MONTAJE SUPERIOR

• Importante: La instalación solo debe ser llevada a cabo por personal técnico cualificado. Una instalación incorrecta puede ocasionar lesiones graves y/o daños en la propiedad. El montaje superior requiere mucha experiencia. Deben respetarse los límites de carga de funcionamiento, deben utilizarse materiales de fijación homologados, el dispositivo instalado debe inspeccionarse regularmente por su seguridad.
• Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las áreas exteriores donde estas puedan andar o sentarse.
• Antes del montaje, asegúrese de que el área de la instalación pueda soportar una energía mínima de 10 veces el peso de la unidad.
• Utilice siempre un cable de seguridad homologado que pueda soportar 12 veces el peso del dispositivo cuando instale la unidad. Este accesorio de seguridad secundario debe instalarse de forma que ninguna pieza de la instalación pueda caerse más de 20 cm si falla el accesorio principal.
• El dispositivo debe fijarse correctamente; un montaje con giro libre es peligroso y no debe considerarse.
• No cubra ninguna abertura de ventilación, ya que podría producirse un sobrecalentamiento de la unidad.
• El operario debe asegurarse de que las instalaciones relacionadas con la seguridad sean aprobadas por un experto antes de utilizarlas por primera vez. Las instalaciones deberán inspeccionarse anualmente por una persona cualificada para asegurar que la seguridad es óptima.

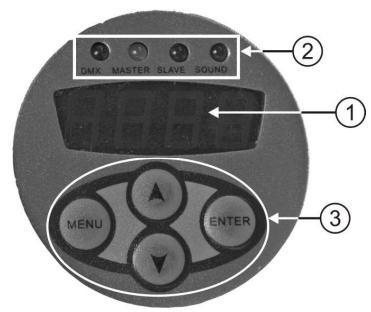

Configuración de la unidad PANEL DE CONTROL:

1. DISPLAY muestra los varios menús y las opciones seleccionadas.
2. LEDs

DMX	Fijo	Entrada DMX presente
MASTER	Fijo	Modalidad maestra
SLAVE	Fijo	Modalidad esclava
SOUND	arpadeando	Activación de sonido

1. BOTONES

MENU	Para selecciónar las functiones de programación
DOWN	Para ir haceryers en las functiones seleccionadas
UP	Para ir hacer delante en las functiones seleccionadas
ENTER	Para confirmar las functiones seleccionadas

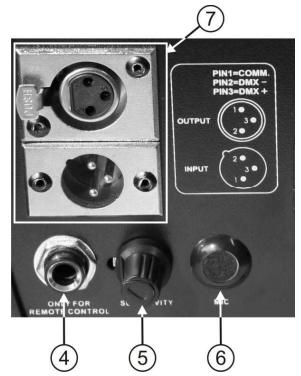

1. Entrada de control remoto: Se utiliza para conectar un controlador manual CA-8 opcional cuando la

unidad se utiliza en modalidad independiente o maestra/esclava.

1. SENSIBILIDAD: Se utiliza para ajustar la sensibilidad del micrófono cuando la unidad se utiliza en modalidad independiente o maestra/esclava.
2. MICRÓFONO: Se utiliza para activar los programas internos al ritmo de la música.

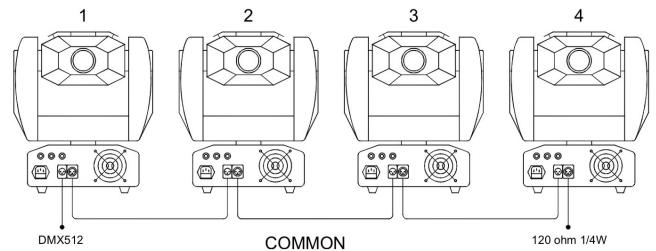

3. ENTRADA/SALIDA DMX: Se utiliza para unión DMX512. Utilice un cable XLR equilibrado de 3 clavijas M/H de buena calidad para unir las unidades.

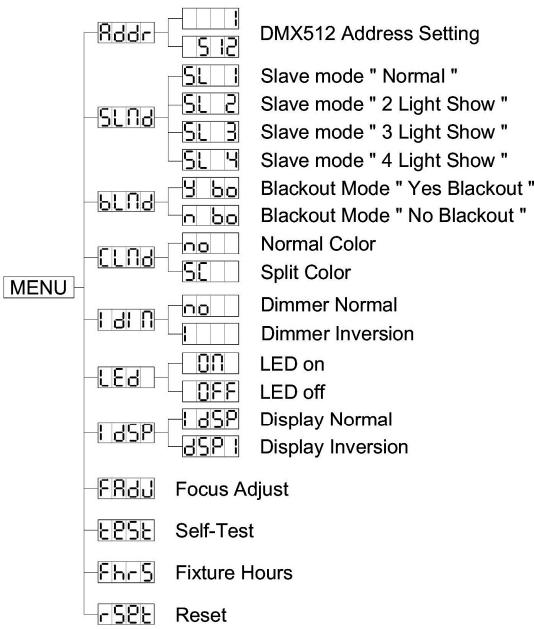

MENÚ PRINCIPAL:

• Para seleccionar cualquiera de las funciones preestablecidas, pulse el botón MENU hasta que aparezca en pantalla la opción que desee.
• Seleccione la referencia con el botón ENTER. La pantalla parpadeará.
• Utilice los botones DOWN y UP para cambiar la modalidad.
• Una vez que haya seleccionado la modalidad necesaria, pulse el botón ENTER para seleccionar. Después de 8 segundos la pantalla volverá automáticamente a las funciones principales sin ningún cambio. Para volver a las funciones sin hacer cambios, pulse el botón MENU. Las funciones principales se muestran a la derecha.

Ajuste de la dirección DMX512

Se utiliza para ajustar la dirección de inicio en una configuración DMX.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para cambiar la dirección DMX512.
• Una vez que se muestre la dirección correcta en pantalla, pulse el botón ENTER para guardarla.

(o volver automáticamente a las funciones sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Modalidad esclava

Se utiliza para hacer que la unidad esclava funcione de manera opuesta a la maestra o en total sincronización.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar entre las modalidades (normal), (Espectáculo de 2 luces), (Espectáculo de 3 luces) o (Espectáculo de 4 luces).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos) Para volver a las unidades sin hacer cambios, pulse el botón MENU otra vez.

Modalidad Oscurecimiento

Modalidad Oscurecimiento: cuando no se detecta señal DMX, la unidad entra en modalidad Oscurecimiento y espera a la señal DMX.

Sin modalidad Oscurecimiento: cuando no se detecta señal DMX, la unidad pasa automáticamente a modalidad independiente.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad b (oscurecimiento sí) o n (oscurecimiento no).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Modalidad Color

Normal: solo se pueden seleccionar colores totales.

Colores divididos: puede seleccionar colores totales y 2 colores contiguos en la rueda de colores.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad no (normal) o ST (color dividido).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones principales sin hacer cambios, pulse el botón MENU otra vez.

Inversión de regulador de intensidad luminosa

Regulación de intensidad luminosa estándar:

fader (atenuador) cerrado (valor DMX 000) →

emisión luminosa total

fader abierto (valor DMX 255) → oscurecimiento

Regulación de intensidad luminosa invertida:

fader cerrado (valor DMX 000) →

oscurecimiento

fader abierto (valor DMX 255) → emisión

luminosa total

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad (normal) o (inversión de regulación de intensidad luminosa).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Pantalla de LED

Pantalla encendida: la pantalla siempre está encendida.

Pantalla apagada: la pantalla está apagada cuando no se utiliza.

• Pulse el botón MENU hasta que la pantalla muestre [LED].
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar ON (pantalla siempre encendida) u OFF (pantalla apagada cuando no se usa).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. La pantalla LED se detiene después de 40 segundos.

(o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Inversión de pantalla

Pantalla normal: la pantalla se puede leer cuando la instalación está en el suelo. Inversión de pantalla: la pantalla se puede leer cuando la instalación está montada al revés.

• Pulse el botón MENU.
• Utilice el botón ENTER para cambiar a la modalidad [DSP] (inversión de pantalla), la opción se almacenará automáticamente después de 8 segundos. O pulse el botón ENTER de nuevo para volver a la modalidad DSP.
• Para volver a los sistemas pulse el botón MENU.

Ajuste de enfoque

Se utiliza para ayudarle a ajustar el enfoque del haz de luz y gobos.

• Pulse el botón MENU hasta que parpadee en la pantalla.
• Pulse el botón ENTER y la unidad enfocará en la posición central.

Podrá ajustar el enfoque con los botones UP/DOWN en la unidad (la pantalla muestra el estado de enfoque actual).

• Para volver a las funciones pulse el botón MENU.

Autodiagnóstico

Se utiliza para activar un programa de "autodiagnóstico" que muestra todas las posibilidades de la unidad.

• Pulse el botón MENU hasta que parpadee en la pantalla.
• Pulse el botón ENTER para iniciar el programa de autodiagnóstico interno.
• Para volver a las funciones pulse el botón MENU.

Horas del aparato

Se utiliza para ver el número de horas de funcionamiento de la unidad.

• Pulse el botón MENU [Fhr] hasta que parpadee en la pantalla.
• Pulse el botón ENTER para ver el número de horas de funcionamiento en la pantalla.
• Para volver a las pantallas anteriores, pulse el botón MENU.

Restaurar

Se utiliza para restaurar la unidad.

• Pulse el botón MENU [FSE] hasta que parpadee en la pantalla.
• Pulse ENTER para restaurar todos los canales a su posición estándar.
• Para volver a las pantallas anteriores, pulse el botón MENU.

Compruebe también el capítulo sobre la configuración del canal DMX de la unidad para saber cómo forzar una restauración mediante DMX.

CONEXIÓN DE LA UNIDAD MEDIANTE DMX

El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipos de iluminación inteligente. Necesita conectar en cadena tipo margarita su controlador DMX y todos los efectos luminosos conectados con un cable XLR M/F equilibrado de buena calidad. Para evitar un comportamiento anómalo de los efectos luminosos, debido a interferencias, debe utilizar un terminador de 90 Ω a 120 Ω al final de la cadena. Nunca utilice cables divisores en Y, ¡no funcionarán!

Cada efecto luminoso en la cadena necesita disponer de su propia dirección de inicio de forma que sepa qué comando del controlador debe decodificar.

- AJUSTE DE LA DIRECCIÓN DE INICIO CORRECTA:

Consulte el capítulo anterior (ajuste de dirección DMX-512) para saber cómo ajustar la dirección de inicio en esta unidad. La dirección de inicio de cada unidad es muy importante. Lamentablemente es imposible decirle en este manual de usuario qué dirección de inicio debe ajustar porque esto dependerá completamente del controlador que utilice... Consulte el manual de usuario de su controlador DMX para saber qué direcciones de inicio debe ajustar.

CONFIGURACIÓN DMX DE IROCK 5C:

DMX512 Configuration
Ch1	Ch2	Ch3		Ch4	Ch5
Shutter/Shaking	Gobo	Color		R-gobo	Dimmer
248-255 Open	255 Fastest speed Gobo change	Normal	Split	246-255 Stopped	255 0%
247 Fastest speed Shaking		255 Fastest speed Rainbow effect		245 Fastest speed clockwise
	128 Slowest speed Gobo change	128 Slowest speed Rainbow effect	128 Slowest speed Rainbow effect
		116-127 Light Magenta	121-127 Light Magenta
		103-115 Light Green	113-120 Light Green
		090-102 Purple	106-112 Purple
		077-089 Dark Blue	098-105 Purple
		064-076 Orange	091-097 Dark Blue & Purple
		052-063 Yellow	083-090 Dark Blue
		039-051 Light Blue	076-082 Dark Blue & Orange
		026-038 Dark Magenta	068-075 Orange
		013-025 Dark Green	061-067 Orange & Yellow
		000-012 White	053-060 Yellow
		032-047
		016-031
16 Slowest speed shutter
008-015 Open	000-015

MANEJO DE LA UNIDAD

Cada vez que encienda la unidad, se mostrará "Ir5c" en la pantalla, todos los motores volverán a su posición original y puede que oiga algunos ruidos durante 20 segundos. Después de esto, la unidad estará lista para recibir los programas incorporados.

Puede manejar la unidad de tres formas:

○ Mediante la función preprogramada incorporada maestra/esclava ○ Mediante el controlador fácil CA-8 ○ Mediante el controlador DMX universal

MEDIANTE LA FUNCIÓN PREPROGRAMADA INCORPORADA

MAESTRA/ESCLAVA:

Seleccione esta unidad cuando desee un espectáculo luminoso instantáneo. Uniendo las unidades en conexión maestra/esclava, la primera unidad controlará el resto de unidades para proporcionar un espectáculo luminoso automático, sonoro y sincronizado. Su entrada DMX no tendría nada conectado y su LED de maestra está encendido constantemente y el LED de sonido parpadeará con la música. [¡Importante!] Esta función sólo funciona cuando la modalidad de oscurecimiento en el menú de la primera maestra está desactivada, en caso contrario, no ocurre nada. Lea más sobre esta opción en el párrafo "Menú principal".

• ESCLAVA dispone de 2 opciones de funcionamiento: Las otras unidades se ajustan en modalidad esclava (el LED de esclava está constantemente encendido). Para crear un gran espectáculo luminoso, puede introducir movimientos de contraste

(panorámica/inclinación de la unidad esclava se invierte) → En el menú de las unidades esclavas seleccione:

○ Esclava normal: la unidad esclava funciona en sincronización con la maestra. → Espectáculo de 2 luces: la unidad esclava funciona en oposición a la maestra. ○ y solamente para cambio de color.

• MEDIANTE CONTROLADOR FÁCIL:

Cuando se utilice en modalidad maestra/esclava, le recomendamos encarecidamente que utilice el "controlador fácil" CA-8. Conecte este pequeño controlador al jack de 1/4" de la unidad maestra y podrá controlar las siguientes FUNCIONES:

Stand by	Oscurece launidad
Función	Estroboscópica 1.Estroboscópica sinc. Gobo / Color 2.Estroboscópica sinc. 3.Estroboscópica 2 luces	Selección de la persecución (6 patrones)	Selección Color/Gobo 1. Mantenga pulsado paraieselb gobo. 2. Pulse brevamente paraieselb gobo	Ajuste diferirizador
Modalidad	Sonido 1 (LED apagado)	Sonido 2 (LED parpadeando normalmente)	Lento/Sonido 3 (LED encendido)	Posición/Enganche (LED parpadeando rápidaiente)

MANTENIMIENTO

• Asegúrese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
• Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfriado.

Durante la inspección se deben comprobar los siguientes puntos:

• Todos los tornillos utilizados para instalar el dispositivo y cada una de sus piezas deben apretarse firmemente y no estar corroídos.
• Las carcasas, las fijaciones y los puntos de instalación (techo, suspensiones) no deben presentar ninguna deformidad.
• Cuando una lente óptica esté visiblemente dañada por grietas o rasguños profundos, debe ser reemplazada.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediatamente incluso si el problema detectado es menor.
• Para proteger al aparato del sobrecalentamiento, las aletas de refrigeración (si las hubiera) y las aberturas de ventilación deben limpiarse mensualmente.
• El interior del dispositivo debe limpiarse anualmente mediante una aspiradora o chorro de aire.
• La limpieza de las lentes internas y externas y/o espejos debe llevarse a cabo periódicamente para optimizar la emisión luminosa. La frecuencia de limpieza depende del entorno en el que funciona el aparato: los ambientes húmedos, con humo o especialmente sucios pueden provocar una mayor acumulación de suciedad en los elementos ópticos del aparato.
• Limpie con un paño suave utilizando productos de limpieza de cristales normales.
• Seque siempre las piezas con cuidado.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos ópticos internos al menos una vez cada 90 días.

Atención: le recomendamos encarecidamente que la limpieza interna sea llevada a cabo por personal cualificado.

ESPECIFICACIONES

Entrada de red:

CA 230V, 50Hz

Fusible:

10A/250V rápido (20 mm cristal)

Control de sonido:

Micrófono interno

Conexiones DMX:

3 clavijas XLR macho / hembra

Lámpara:

MSD 250/2

Tamaño:

360 × 340 × 250 mm

Peso:

9.2 kg

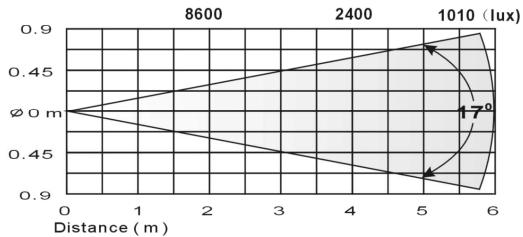

IR-5C Ángulo del haz: 17 grados

Toda la información está sujeta a cambio sin previo aviso

Puede descargar la última versión de este manual de usuario en esta página web:

www.beglec.com
