Producttype	Lichteffectprojector met draaibare gobo's
Merk	BEGLEC
Model	IROCK 5C
Categorie	Audioversterker (lichtprojector)
Afmetingen	360 × 340 × 250 mm
Gewicht	9,2 kg
Voeding	AC 230V, 50Hz
Zekering	10A/250V (20 mm glas, snel)
Type lamp	MSD 250/2 (ontladingslamp)
Bundelhoek	17°
DMX kanalen	5 kanalen: shutter, gobo, kleur, draaibare gobo, dimmer
Besturing	DMX512, master/slave, CA-8 controller (optioneel)
Geluidsregeling	Ingebouwde microfoon, instelbare gevoeligheid
DMX connectoren	XLR 3-pins mannelijk/vrouwelijk
Hoofdfuncties	9 dichroïsche kleuren + wit, regenboog; 7 verwisselbare draaibare gobo's; dimmer 0-100%; black-out; stroboscoop; automatische programma's
Max. omgevingstemperatuur	40°C
Max. oppervlaktetemperatuur	85°C
Minimale afstand tot verlicht oppervlak	1 meter
Minimale afstand tot muren	50 cm
Gebruik	Alleen binnen
Onderhoud	Maandelijkse reiniging van ventilatieopeningen; reiniging van externe optiek elke 30 dagen, interne optiek elke 90 dagen; vervanging van lamp en gobo's mogelijk
Veiligheid	Niet openen; lamp niet met blote handen aanraken; gebruik een veiligheidskabel; installatie door gekwalificeerd personeel
Reserveonderdelen	Lamp MSD 250/2, zekering 10A/250V, gobo's (standaard 20 mm)
Herstelbaarheid	Vervanging van lamp en zekering door gebruiker; andere reparaties door gekwalificeerd technicus

Veelgestelde vragen - IROCK 5C BEGLEC

Hoe stel ik het start DMX-adres in op de IROCK 5C?

Druk op MENU tot Rddr verschijnt, dan ENTER. Het scherm knippert. Gebruik DOWN en UP om het adres te kiezen, dan ENTER om te bevestigen. Het adres moet overeenkomen met dat van uw DMX-controller.

Hoe vervang ik de MSD 250/2 lamp?

Zet het apparaat uit en trek de stekker eruit. Wacht 10 minuten om af te koelen. Draai de 2 schroeven van het lampcompartiment aan de achterkant los. Verwijder voorzichtig de fitting, haal de oude lamp eruit zonder deze met blote handen aan te raken. Plaats de nieuwe lamp zonder direct contact. Sluit het compartiment en zet de stroom weer aan. Stel de schroeven lamp adjust af om de bundel te centreren.

Wat zijn de gebruiksmodi van de IROCK 5C?

Drie modi: 1) Ingebouwde master/slave programma's: het eerste apparaat bestuurt de anderen. 2) CA-8 controller: sluit deze aan op de 1/4" jack van de master. 3) Universele DMX-controller: gebruik een XLR-kabel om het apparaat aan te sluiten op een DMX-controller.

Hoe reinig ik de optiek van mijn projector?

Gebruik een zachte doek en een lensreiniger. Reinig de externe optiek minstens elke 30 dagen en de interne optiek elke 90 dagen. Laat interne reiniging over aan een gekwalificeerd technicus. Zorg dat het apparaat is uitgeschakeld en afgekoeld voordat u begint.

Wat te doen als het apparaat niet aangaat?

Controleer de stroomkabel en het stopcontact. Als de zekering is doorgebrand, vervang deze dan door een zekering van hetzelfde type (10A/250V, snel, 20 mm). Als het probleem aanhoudt, neem dan contact op met een gekwalificeerd technicus. Nooit de zekering kortsluiten.

Hoe configureer ik de master/slave-modus?

Zorg op het eerste apparaat (master) dat er geen DMX-kabel is aangesloten op de ingang. Het scherm toont MASTER. Stel op de andere (slaves) het menu SLTd in om het type slave te kiezen (5L: synchroon, 2 light show: omgekeerd, enz.). De master bestuurt de show in automatische modus of via de microfoon.

Hoe vervang ik een draaibare gobo?

Zet het apparaat uit en trek de stekker eruit. Open het plastic deksel (4 schroeven). Zoek het gobowiel en verwijder de bevestigingsring van de gobo met een geschikt gereedschap. Vervang de gobo, druk de ring weer vast en plaats deze voor de gobo. Sluit het deksel. Draai nooit aan de schroeven van de draaibare gobo's, dit beschadigt het lager.

Wat betekent het knipperen van de SOUND LED?

De SOUND LED knippert wanneer de geluidsregeling is geactiveerd. Het apparaat reageert dan op het ritme van de muziek via de ingebouwde microfoon. U kunt de gevoeligheid aanpassen met de potentiometer op het achterpaneel.

Hoe installeer ik het apparaat veilig op hoogte?

De installatie moet worden uitgevoerd door gekwalificeerd personeel. Gebruik een steun die minimaal 10 keer het gewicht van het apparaat kan dragen (92 kg). Bevestig een secundaire veiligheidskabel (weerstand 12x het gewicht) zodat bij een val het apparaat niet meer dan 20 cm valt. Houd een minimale afstand van 50 cm tot muren en 1 meter tot het verlichte oppervlak.

Hoe voer ik een reset (nulstelling) uit van het apparaat?

Druk op MENU tot FSCL verschijnt, druk dan op ENTER. Alle kanalen keren terug naar hun oorspronkelijke positie. De reset kan ook via DMX worden aangestuurd via kanaal 1 (waarde 248-255 of 0 afhankelijk van configuratie). Raadpleeg de DMX-configuratietabel voor meer details.

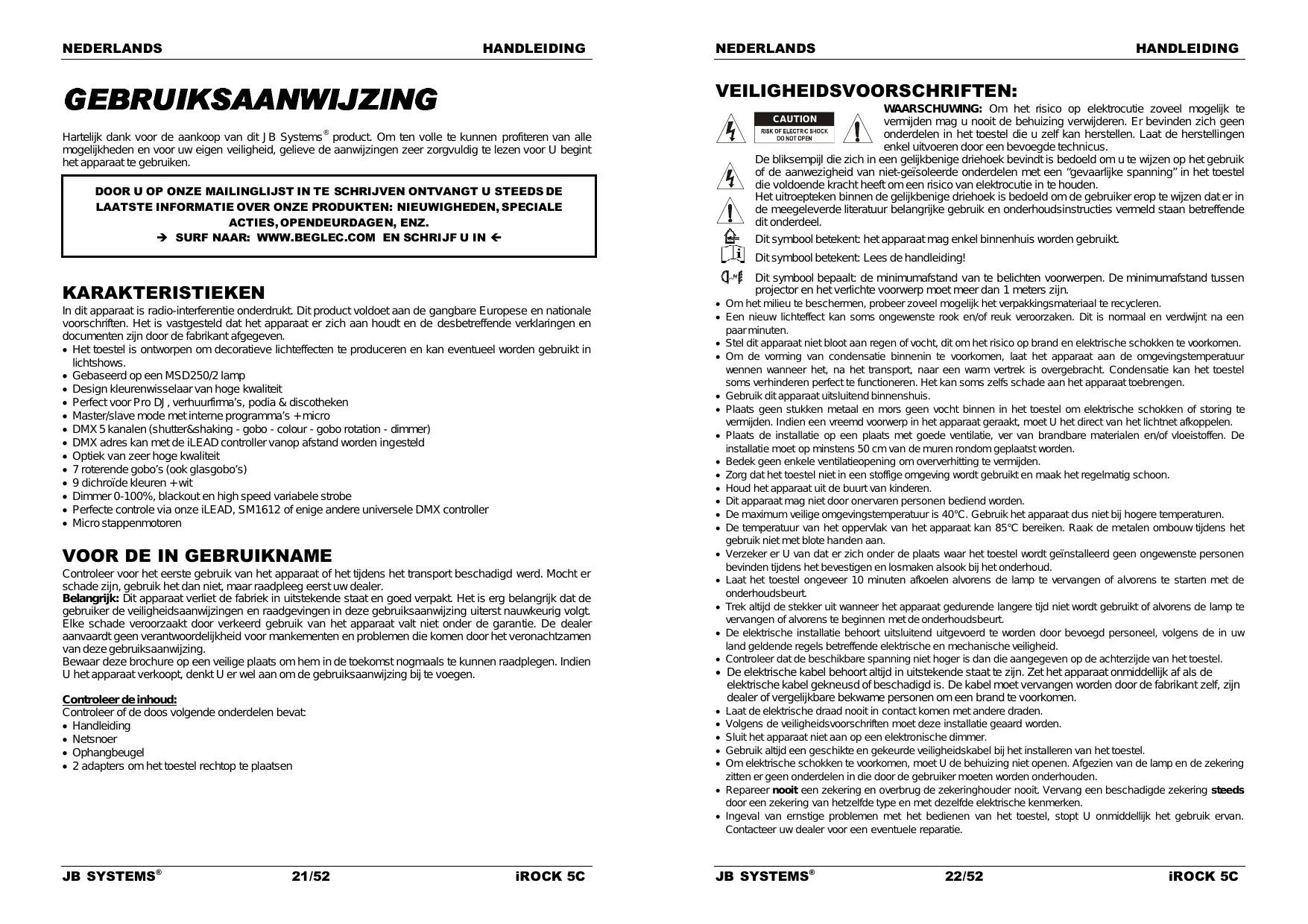

GEBRUIKSAANWIJZING IROCK 5C BEGLEC

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voordat u het apparaat gaat gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

→ SURF NAAR: WWW.BEGLEC.COM EN SCHRIJF U IN ←

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat zich eraan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows.
• Gebaseerd op een MSD250/2 lamp
• Design kleurenwisselaar van hoge kwaliteit
• Perfect voor Pro DJ, verhuurfirma's, podia & discotheken
• Master/slave mode met interne programma's + micro
• DMX 5 kanalen (shutter&shaking - gobo - colour - gobo rotation - dimmer)
• DMX adres kan met de iLEAD controller vanop afstand worden ingesteld. Optiek van zeer hoge kwaliteit
• 7 roterende gobo's (ook glasgobo's) 9 dichroïde kleuren + wit
• Dimmer 0-100%, blackout en high speed variabele strobe
• Perfecte controle via onze iLEAD, SM1612 of enige andere universele DMX-controller
• Microstappenmotoren

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd is. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien u het apparaat verkoopt, denkt u er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• Netsnoer
• Ophangbeugel
• 2 adapters om het toestel rechtop te plaatsen

VEILIGHEIDSVOORSCHRIFTEN:

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden, mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kunt herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt, is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een "gevaarlijke spanning" in het toestel, die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruiks- en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

Dit symbool bepaalt: de minimumafstand van te belichten voorwerpen. De minimumafstand tussen projector en het verlichte voorwerp moet meer dan 1 meter zijn.

• Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.
• Een nieuw lichteffect kan soms ongewenste rook en/of geur veroorzaken. Dit is normaal en verdwijnt na een paar minuten.
• Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, moet u het apparaat aan de omgevingstemperatuur laten wennen, vooral wanneer het na transport naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storingen te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet u het direct van het lichtnet afkoppelen.
• Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installatie dient op minstens 50 cm van de muren rondom geplaatst te worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel zich in een stoffige omgeving bevindt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85°C bereiken. Raak de metalen ombouw tijdens het gebruik niet met blote handen aan.
• Verzeker u ervan dat er zich onder de plaat of het toestel geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te vervangen of alvorens te starten met de onderhoudsbeurt.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
• Controleer dan de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.
• De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. De kabel dient vervangen te worden door de fabrikant, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften dient deze installatie geaard te worden.
• Sluit het apparaat niet aan op een elektronische dimmer.
• Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.
• Om elektrische schokken te voorkomen, moet u de behuizing niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker onderhouden moeten worden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
• In geval van ernstige problemen met het bedienen van het toestel, stop onmiddellijk het gebruik ervan. Neem contact op met uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.
• Gebruik bij voorkeur de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie.

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het vervangen van een lamp of van het geven van een onderhoudsbeurt, 10 minuten na het uitzetten van de installatie met het openen ervan totdat het apparaat is afgekoeld. Trek altijd de stekker uit het stopcontact

voordat u begint aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.). Gebruik bij het vervangen van onderdelen uitsluitend authentieke reserveonderdelen.

• Zet het toestel af en trek de netstekker uit het stopcontact. Wacht 10 minuten tot het apparaat is afgekoeld.

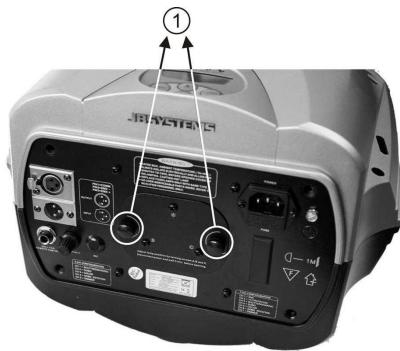

• Schroef de 2 schroeven los die het lampcompartiment afsluiten aan de rechterzijde van het toestel (zie nummer 1 op de foto).

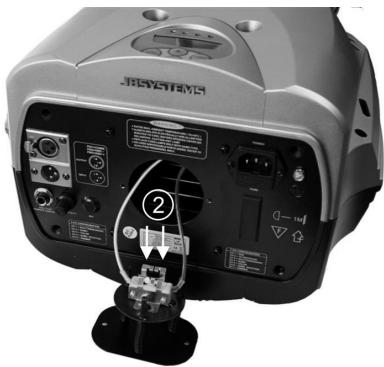

• Aan de binnenzijde zult u de lampenhouder zien. Trek de lampenhouder voorzichtig uit het lampcompartiment.
• Verwijder de oude lamp. Bij het verwijderen van de oude lamp houdt u de lampenhouder vast.
• Houd de lampenhouder vast terwijl u de nieuwe lamp rustig in de lampenhouder drukt. Opgelet! Controleer het etiket achter op het toestel of kijk waar de technische karakteristieken in deze gebruiksaanwijzing om te weten welke lamp u moet gebruiken. Gebruik nooit een lamp met een hoger wattage. Lampen met een hoger wattage produceren temperaturen waarvoor het apparaat niet ontworpen was. Als het apparaat een lampentransformator gebruikt, zal hij verbranden wegens de te grote belasting.
• Raak de lamp niet met blote handen aan; dit zal de levensduur van de lamp drastisch verkorten. Indien u de lamp aanraakte, maak hem dan schoon met

een lapje en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installeren.

• Plaats de nieuwe lamp terug in het apparaat. Vergewis u ervan dat geen draden de lamp raken.
• Sluit het lampcompartiment met de schroeven.
• Zet het toestel aan en wijs de straal op een wit oppervlak. Gebruik de drie "adjustment screws" (zie foto hieronder) aangeduid door "lamp adjust" op het toestel. Draai deze 3 schroeven zachtjes tot wanneer u een maximale lichtuitstoot verkrijgt. Klaar.

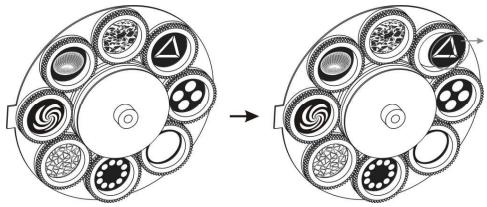

ROTERENDE GOBOS VERVANGEN

OPGELET: Installeer de gobo's alleen als het toestel uit staat! Maak nooit de schroeven van de roterende gobo's los. Zo opent u het rollager. Dit herstellen is

uiterst moeilijk!

• Schakel het toestel uit en trek de stekker uit het stopcontact.
• Open het plastieken deksel (4 schroeven). Lokaliseer het gobowiel en verwijder de bevestigingsring van de gobo die u wilt vervangen met geschikt gereedschap.
• Verwijder de gobo en installeer de nieuwe gobo.
• Druk de bevestigingsring samen en plaats hem voor de gobo. Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vereist ervaring. U behoort de grenzen te respecteren aan de werkbelasting; erkende installatiematerialen moeten gebruikt worden; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd.
• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud.
• Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren.
• Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controleren dat de minimale puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag niet gedacht worden.
• Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.
• De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechanismiek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weer. 2. LEDS

DMX	Aan	DMX signaal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Omtering te gaan in de geselecteerde functies
UP	Omverder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 inch jack om zo het toestel te controleren voor stand-by, functie en modus.
2. SENSITIVITY: wordt gebruikt om de gevoeligheid van de microfoon in te stellen wanneer het toestel gebruikt wordt in standalone of master/slave mode.
3. MICROFOON: wordt gebruikt om de ingebouwde programma's aan te sturen op het ritme van de muziek.
4. DMX INPUT/OUTPUT: wordt gebruikt voor DMX512 verbinding. Gebruik symmetrische 3-pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

HOOFDMENU:

• Druk op de MENU-toets om een van de vooraf ingestelde functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER-toets. De display zal knipperen.
• Gebruik de DOWN- en UP-toetsen om de modus te wijzigen.
• Zodra u de gewenste modus geselecteerd hebt, moet u op de ENTER-toets drukken om uw keuze te bevestigen. Na 8 seconden keert de display automatisch terug naar de hoofdfuncties zonder iets veranderd te hebben. Om terug te keren naar de functies zonder iets te wijzigen, moet u opnieuw op de MENU-toets drukken. De hoofdfuncties worden hier rechts weergegeven.

DMX512-adresinstelling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX-configuratie.

• Druk op de MENU-toets tot 'Addr' op de display wordt weergegeven.
• Druk op de ENTER-toets, de display begint te knipperen.
• Gebruik de DOWN- en UP-toetsen om het DMX512-adres te wijzigen.
• Wanneer het juiste adres op de display wordt weergegeven, druk dan op de ENTER-toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om terug te keren naar de functies zonder iets te wijzigen, moet u opnieuw op de MENU-toets drukken.

Slave-modus

Wordt gebruikt om het slave toestel synchroon of tegenovergesteld te laten werken ten opzichte van de master.

• Druk op de MENU toets tot [shid] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (normal), (2 light show), (3 light show) mode of (4 light show) te selecteren.
• te selecteren.
• Wanneer de gewenste modus op de display weergegeven wordt, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben)

Om terug te keren naar de functies zonder iets te wijzigen moet u weer op de MENU toets drukken.

Blackout Mode

Black-out mode: wanneer geen enkel DMX signaal gedetecteerd wordt, dan gaat het toestel over naar de black-out modus en wacht op het volgende DMX signaal.

No blackout mode: wanneer geen enkel DMX signaal gedetecteerd wordt, dan schakelt het toestel automatisch over naar standalone werking.

• Druk op de MENU toets tot blid op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om b (yes blackout) of b (no blackout) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om naar de functies terug te keren zonder iets te wijzigen, moet u weer op de MENU toets drukken.

Color Mode

Split colors: u kunt zowel volle kleuren als 2 naast elkaar liggende kleuren van het kleurenwiel selecteren.

• Druk op de MENU toets tot [L] op de display wordt weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of 5 (split color) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om naar de functies terug te keren zonder iets te wijzigen, moet u weer op de MENU toets drukken.

Dimmer Inversion

Standaard dimming: fader gesloten (DMX waarden 000) → volledige lichtuitstoot

fader open (DMX waarden 255) → blackout

Inverse dimming: fader gesloten (DMX waarden 000) → blackout

fader open (DMX waarde 255) → volledige lichtuitstoot

• Druk op de MENU toets tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (dimmer inversion) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om naar de functies terug te keren zonder iets te wijzigen, moet u weer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display is uit wanneer deze niet gebruikt wordt.

• Druk op de MENU toets tot [Ed] op de display weergegeven wordt.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wanneer niet in gebruik) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen. De led display stopt met werken na ongeveer 40 seconden.

(Anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om naar de functies terug te keren zonder iets te wijzigen, moet u weer op de MENU toets drukken.

Display Inversie

Display normal: display kan afgelezen worden wanneer het toestel op de grond staat.

Display-inversie: de display kan afgelezen worden wanneer het toestel ondersteboven opgehangen is.

• Druk op de MENU-toets tot [dSP] knippert op de display. (gewone weergave)
• Gebruik de ENTER-toets om over te gaan naar [dSP] (omgekeerde weergave), deze optie zal automatisch bewaard worden na 8 seconden. Of druk opnieuw op de ENTER om terug te gaan naar [dSP] (gewone weergave).
• Druk op de MENU-toets om naar de functies terug te keren.

Focusaanpassing

Deze functie helpt u bij het afstellen van de focus van de lichtstralen en gobo's.

• Druk op de MENU-toets tot [FOC] knippert op de display.
• Druk op de ENTER-toets en het toestel zal zich focussen op de centrale positie. U kunt de focus instellen met de UP/DOWN-toetsen (op de display worden de focuswaarden weergegeven).
• Druk op de MENU-toets om naar de functies terug te keren.

Zelftest

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle mogelijkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU-toets tot [TST] knippert op de display.
• Druk op de ENTER-toets om het interne zelftestprogramma te starten.
• Druk op de MENU-toets om naar de functies terug te keren.

Uren van het toestel

Wordt gebruikt om het aantal werkuren van het toestel weer te geven.

• Druk op de MENU toets tot Fhr knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel weer te geven op de display.
• Druk op de MENU toets om naar de functies terug te keren.

Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot [Set] knippert op de display.
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standaardwaarde.
• Druk op de MENU toets om naar de functies terug te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel te raadplegen om een reset via DMX uit te voeren.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente" lichteffecten. U moet een "kettingverbinding" maken tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit. Om vreemde reacties van uw lichteffecten te voorkomen, die te wijten zijn aan allerlei storingen, moet u een signaalbegrenzer van 90Ω tot 120Ω plaatsen aan het einde van de ketting. Gebruik nooit Y-splitsingskabels, dit zal eenvoudigweg niet werken!

Elk lichteffect in de ketting moet zijn eigen startadres hebben zodat het toestel weet welke instructies er van de controller moeten opgevolgd worden en welke niet.

HOE HET JUISTE STARTADRES INSTELLEN:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het is echter onmogelijk om u in deze handleiding uit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

• DMX-CONFIGURATIE VAN DE IROCK5C:

DMX512 Configuration
Ch1	Ch2	Ch3		Ch4	Ch5
Shutter/Shaking	Gobo	Color		R-gobo	Dimmer
248-255 Open	255 Fastest speed Gobo change	Normal	Split	246-255 Stopped	255 0%
247 Fastest speed Shaking	128 Slowest speed Gobo change	255 Fastest speed Rainbow effect	255 Fastest speed Rainbow effect	245 Fastest speed clockwise
		128 Slowest speed Rainbow effect	128 Slowest speed Rainbow effect
		116-127 Light Magenta	121-127 Light Magenta
		103-115 Light Green	113-120 Light Green
132 Slowest speed shaking	096-111 Color Temperature 3200K	090-102 Purple	098-105 Purple	135 Slowest speed clockwise
			091-097 Dark Blue & Purple
			083-090 Dark Blue
131 Fastest speed shutter	080-095	077-089 Dark Blue	076-082 Dark Blue & Orange	121-134 Stopped
		064-076 Orange	068-075 Orange
			061-067 Orange & Yellow
	064-079 Frost	052-063 Yellow	053-060 Yellow	120 Slowest speed counterclockwise
		039-051 Light Blue	046-052 Light Blue
16 Slowest speed shutter	032-047	026-038 Dark Magenta	038-045 Light Blue	010 Fastest speed counterclockwise
			031-037 Dark Magenta & Light Blue
			023-030 Dark Magenta
008-015 Open	016-031	013-025 Dark Green	016-022 Dark Green & Dark Magenta
000-007 Blackout	000-015	000-012 White	000-007 White	000-009 Stopped	000 100%

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aanzet, zal er "Ir5c" op de display verschijnen en zullen alle motoren naar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna zal het toestel klaar zijn om DMX-signalen te ontvangen of om de ingebouwde programma's uit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

Via de ingebouwde master/slave programma's, via de eenvoudige CA-8 controller, of via een universele DMX-controller.

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanneer u onmiddellijk een kant-en-klare show wilt. Wanneer de toestellen via master/slave met elkaar verbonden zijn, dan zal het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zijn op de DMX-ingang van het eerste toestel, de master-LED zal continu aan zijn en de sound-LED zal knipperen op het ritme van de muziek.

• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichtshow te creëren kunt u gecontra-gedraaide bewegingen invoeren (pan/tilt van het slave toestel werkt omgekeerd). In het menu van het slave toestel kunt u naar optie Sld gaan en de volgende selectie maken:

Normal slave: slave werkt synchroon met de master.

2 light show: slave werkt tegenovergesteld ten opzichte van de master. 3 en 4 zijn enkel voor kleurveranderingen.

VIA DE EENVOUDIGE CA-8 CONTROLLER:

Wanneer de toestellen in master/slave configuratie gebruikt worden, raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit deze kleine controller aan op de 1/4" jack van de master. Zo kunt u de volgende functies van op afstand bedienen:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light" strobo	Chase patroon selectie (6 patronen)	Color/Gobo selectie 1. Blijf duwen voor gobo 2. Duw kort voor kleurverandering	Dimmer instelling
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snel)

ONDERHOUD

• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie worden de volgende punten gecontroleerd.

• Alle schroeven die gebruikt zijn om het toestel en zijn onderdelen te installeren, moeten goed vastgedraaid zijn en mogen niet verroest zijn.
• Behuizingen, vastzetstukken en installatieplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet verwrongen zijn.
• Wanneer een optische lens duidelijk beschadigd is door barsten of diepe krassen, moet deze vervangen worden.
• De stroomkabels moeten in perfecte staat zijn en moeten vervangen worden wanneer er ook maar een klein probleem ontdekt wordt.
• Om het toestel tegen oververhitting te beschermen, moeten de ventilatoren (indien aanwezig) en de ventilatieopeningen elke maand gereinigd worden.
• De binnenkant van het toestel moet elke maand gereinigd worden met een stofzuiger of een luchtspuit.
• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoongemaakt moeten worden hangt af van de omgeving waarin het toestel wordt gebruikt: een vochtige, rokerige of bijzonder vuile omgeving kan een grotere ophoping van vuil veroorzaken op de optische uitrusting.
• Reinig met een zachte doek en gebruik normale glasreinigende producten.
• Droog de onderdelen altijd zorgvuldig af.
• Reinig de uitwendige optische uitrusting minstens één keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakkundig personeel!!

DMX-verbinding: 3-pins XLR mannelijk/vrouwelijk

Lamp: MSD250/2

Afmetingen: 360 × 340 × 250 mm

Gewicht: 9,2 kg

IR-5C Bundelhoek: 17 graden

Alle informatie kan zonder voorafgaande kennisgeving worden gewijzigd

U kunt de nieuwste versie van deze handleiding downloaden via onze website: www.beglec.com
