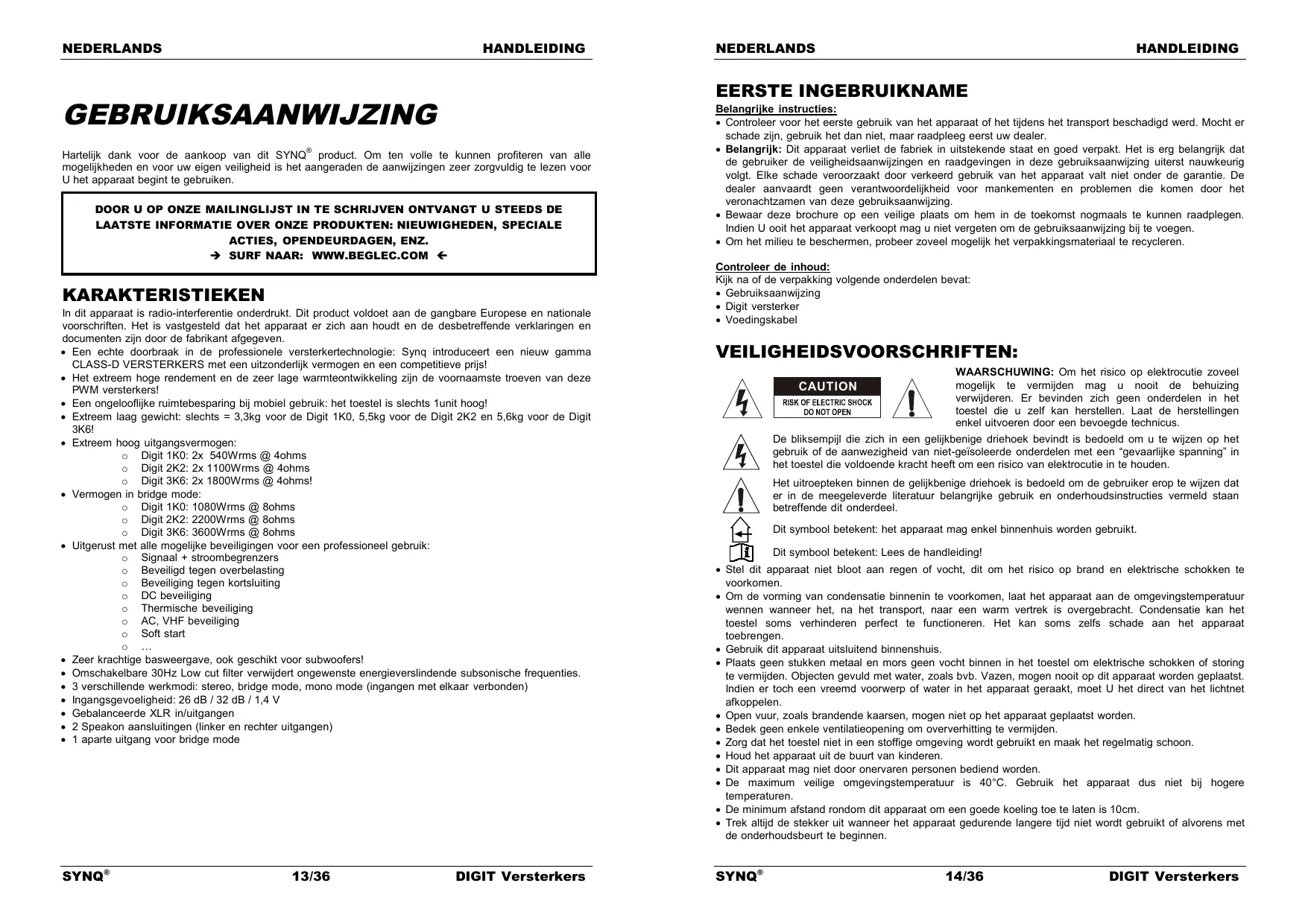

GEBRUIKSAANWIJZING DIGIT 1K0 BEGLEC

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit SYNQ product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken. DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven. Een echte doorbraak in de professionele versterkertechnologie: Synq introduceert een nieuw gamma CLASS-D VERSTERKERS met een uitzonderlijk vermogen en een competitieve prijs! Het extreem hoge rendement en de zeer lage warmteontwikkeling zijn de voornaamste troeven van deze PWM versterkers! Een ongelooflijke ruimtebesparing bij mobiel gebruik: het toestel is slechts 1unit hoog! Extreem laag gewicht: slechts = 3,3kg voor de Digit 1K0, 5,5kg voor de Digit 2K2 en 5,6kg voor de Digit 3K6! Extreem hoog uitgangsvermogen: o Digit 1K0: 2x 540Wrms @ 4ohms o Digit 2K2: 2x 1100Wrms @ 4ohms o Digit 3K6: 2x 1800Wrms @ 4ohms! Vermogen in bridge mode: o Digit 1K0: 1080Wrms @ 8ohms o Digit 2K2: 2200Wrms @ 8ohms o Digit 3K6: 3600Wrms @ 8ohms Uitgerust met alle mogelijke beveiligingen voor een professioneel gebruik: o Signaal + stroombegrenzers o Beveiligd tegen overbelasting o Beveiliging tegen kortsluiting o DC beveiliging o Thermische beveiliging o AC, VHF beveiliging o Soft start o … Zeer krachtige basweergave, ook geschikt voor subwoofers! Omschakelbare 30Hz Low cut filter verwijdert ongewenste energieverslindende subsonische frequenties. 3 verschillende werkmodi: stereo, bridge mode, mono mode (ingangen met elkaar verbonden) Ingangsgevoeligheid: 26 dB / 32 dB / 1,4 V Gebalanceerde XLR in/uitgangen 2 Speakon aansluitingen (linker en rechter uitgangen) 1 aparte uitgang voor bridge mode 13/36 HANDLEIDING EERSTE INGEBRUIKNAME GEBRUIKSAANWIJZING SYNQ® NEDERLANDS DIGIT Versterkers Belangrijke instructies: Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer. Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing. Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U ooit het apparaat verkoopt mag u niet vergeten om de gebruiksaanwijzing bij te voegen. Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren. Controleer de inhoud: Kijk na of de verpakking volgende onderdelen bevat: Gebruiksaanwijzing Digit versterker Voedingskabel VEILIGHEIDSVOORSCHRIFTEN: WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus. De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden. CAUTION Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel. Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt. Dit symbool betekent: Lees de handleiding! Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen. Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen. Gebruik dit apparaat uitsluitend binnenshuis. Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gevuld met water, zoals bvb. Vazen, mogen nooit op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen. Open vuur, zoals brandende kaarsen, mogen niet op het apparaat geplaatst worden. Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon. Houd het apparaat uit de buurt van kinderen. Dit apparaat mag niet door onervaren personen bediend worden. De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen. De minimum afstand rondom dit apparaat om een goede koeling toe te laten is 10cm. Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen. SYNQ® 14/36 DIGIT Versterkers NEDERLANDS HANDLEIDING De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid. Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel. Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden uitgetrokken. De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. Laat de elektrische draad nooit in contact komen met andere draden. Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat niet volledig van het lichtnet gescheiden! Volgens de veiligheidsvoorschriften moet deze installatie geaard worden. Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Er zitten geen onderdelen in het toestel die door de gebruiker moeten worden onderhouden. Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken. Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie. Gebruik best de originele verpakking als het toestel vervoerd moet worden. Om veiligheidsredenen is het verboden om modificaties aan het toestel aan te brengen. INSTALLATIEVOORSCHRIFTEN: Plaats dit apparaat in een goed geventileerde ruimte waar het niet blootgesteld is aan hoge temperaturen of vocht. Het plaatsen en het gebruik van dit apparaat gedurende een lange periode in de nabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werking beïnvloeden. Dit apparaat kan in een 19” kast gemonteerd worden. Monteer de behuizing door middel van de 4 montageopeningen op de frontplaat. Gebruik hiervoor bouten van de juiste dikte! (deze zijn niet inbegrepen) Probeer sterke schokken en vibraties tijdens het transport zo veel mogelijk te vermijden. Zorg, bij inbouw in een vaste installatie of flightcase, voor een goede ventilatie om de warmte optimaal te kunnen afvoeren. Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werking soms verhinderen. ONDERHOUD Reinig het toestel met een zacht, lichtjes bevochtigd doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen. Reinig regelmatig de ventilatieopeningen door middel van een stofzuiger. Dit verhoogt de koelingcapaciteit van de ventilatoren in de versterker en vermindert de kans tot oververhitting. AANSLUITINGEN Zet steeds de versterker uit alvorens de bekabeling te veranderen. Voor de signaalingangen raden wij u aan de XLR aansluitingen te gebruiken. Gebruik signaalkabels van goede kwaliteit om een uitstekende geluidskwaliteit te verzekeren. Voor de klankkasten gebruikt U de Speakon® uitgangen. In de omschrijving van de verschillende onderdelen vindt U meer informatie over hoe de versterker wordt aangesloten. FUNCTIES (VOORZIJDE) SYNQ® 15/36 DIGIT Versterkers NEDERLANDS HANDLEIDING

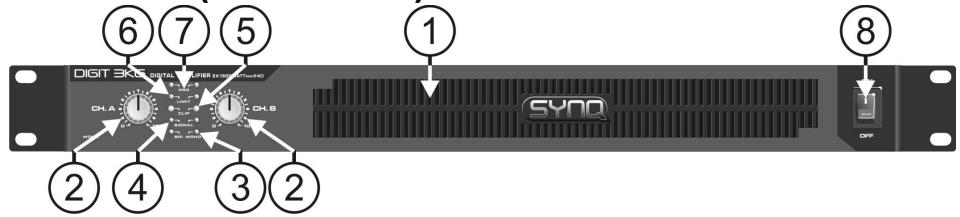

1. VENTILATIEOPENINGEN: tijdens zijn werking produceert de versterker hitte die moet worden

afgevoerd. De ventilatoren in de versterker moeten de warmte op een zo efficiënt mogelijke manier kunnen evacueren. Daarom is het zeer belangrijk om geen enkele ventilatieopening af te dekken aangezien dit een oververhitting kan veroorzaken. Reinig regelmatig de ventilatieopeningen door middel van een stofzuiger. Dit verhoogt de koelingcapaciteit van de ventilatoren in de versterker en vermindert de kans tot oververhitting.

2. GAIN REGELING: deze potentiometers worden gebruikt om de ingangsgevoeligheid van de versterker

te regelen. Elk kanaal heeft zijn eigen regeling. U kunt deze potentiometers gebruiken om het maximum geluidsniveau van uw installatie in te stellen: Draai beide knoppen op de versterker naar links. Zet wat muziek op en controleer of de VU meters van uw mengtafel op 0dB staan. (de rode zone gaat af en toe aan) Zet de Master uitgang van uw mengtafel op maximum. Open de Gain potentiometers van de versterker tot wanneer u het maximaal gewenste geluidsniveau bereikt. Let er op dat niemand aan de Gain regelingen van de versterker kan komen. U hebt net het maximum geluidsniveau ingesteld dat de DJ kan behalen. Uw buren zullen blij zijn… (de DJ in sommige gevallen misschien niet ) Opmerking: In Mono en Bridge mode wordt enkel de gain regeling van het linkerkanaal gebruikt om de ingangsgevoeligheid in te stellen.

3. OPERATION MODE LEDS: Deze LEDs tonen in welke werkingsmodus de versterker staat. U kunt 1

van de 3 modi instellen met schakelaar (14) op de achterzijde: STEREO MODE: Beide LEDs zijn uit. Dit is de meest gebruikte modus, beide kanalen werken onafhankelijk (in stereo). MONO MODE: De ‘MONO’ LED is aan. Eigenlijk is dit deze modus identiek aan de stereo modus maar nu worden de ingangen van beide kanalen aan elkaar gekoppeld zodat de uitgang in mono staat. In deze modus hoeft U dus maar 1 signaalkabel op het linker kanaal aan te sluiten om beide uitgangen in mono aan te sturen. BRIDGE MODE: De ‘BRI’ LED is aan. Beide kanalen worden aan elkaar gekoppeld om zo een mono uitgang met veel groter uitgangsvermogen te creëren.

4. SIGNAL LEDS: deze LEDs tonen dat er een muzieksignaal aanwezig is.

5. CLIP LEDS: de leds gaan aan in de volgende situaties:

Wanneer het uitgangssignaal een zodanig hoog niveau bereikt welke kan resulteren in vervoming (clipping). De signaalbegrenzers treden in werking om de vervorming te beperken. Wanneer er zich een kortsluiting heeft voorgedaan in de uitgangssectie. Schakel de versterker uit en tracht het probleem op te sporen door de klankkasten en de bedrading te controleren.

6. LIMIT LEDS: [alleen op de DIGIT 2K2 en de DIGIT 3K6] deze LEDs gaan aan in de volgende situaties:

Wanneer het uitgangsvermogen de veilige werkingsmarge van de versterker overschrijdt gaan deze leds aan, terwijl de stroombegrenzers in actie treden om het dynamische (stroom) bereik van de uitgang te reduceren zodat de versterker terug binnen een veilige werkingsmarge werkt. In dit geval moet u DRINGEND het uitgangsniveau verlagen! Wanneer er zich een kortsluiting heeft voorgedaan in de uitgangssectie en wanneer de versterker in ‘protect mode’ staat. Schakel de versterker uit en tracht het probleem op te sporen door de klankkasten en de bedrading te controleren.

7. PROTECT LEDS: de protect LEDs zijn in de volgende gevallen aan:

Gedurende de eerste seconden nadat u de versterker heeft aangezet. Wanneer de temperatuur van de eindtrap te hoog wordt. In het geval van een technisch defect: DC beveiliging! Terwijl u de versterker uit zet gaat de “protect led” tijdens een korte periode aan.

8. NETSCHAKELAAR: wordt gebruikt om de versterker aan en uit te zetten. Enkele seconden nadat u de

versterker hebt aangezet is hij klaar voor gebruik. SYNQ® 16/36 DIGIT Versterkers NEDERLANDS HANDLEIDING FUNCTIES (ACHTERZIJDE) HOE GEBRUIKEN STEREO MODUS: Sluit de audiobron op de ingangen (15 of16) aan Zet de “operation mode” schakelaar (13) in de “stereo” positie Sluit de geschikte luidsprekers aan op de L+R Speakon uitgangen(11) Verzeker U ervan dat U een 230Vac geaard stopcontact ter beschikking heeft voor U de netstekker inplugt. Zet beide gain potentiometers (2) dicht Verzeker U ervan dat er een muziek signaal aanwezig is. Zet de versterker aan (8) Stel de gain regelingen (2) in op het gewenste niveau. 17/36 HANDLEIDING BRIDGE MODUS: Sluit de audiobron op de linker ingang (15 of 16) aan Zet de “operation mode” schakelaar (13) in de “bridge” positie Sluit de geschikte luidspreker(s) aan op de Bridge uitgang(12) Verzekert U ervan dat U een 230Vac geaard stopcontact ter beschikking heeft voor U de netstekker inplugt. Zet beide gain potentiometers (2) dicht Verzekert U ervan dat er een muziek signaal aanwezig is. Zet de versterker aan (8) Stel de gain regeling van het linkse kanaal (2) in op het gewenste niveau en laat het rechtse kanaal dicht staan.

9. VOEDINGSAANSLUITING met IEC stekker en geïntegreerde zekeringhouder. Sluit hier de

meegeleverde stroomkabel aan.

10. VENTILATOR & VENTILATIEOPENINGEN: tijdens zijn werking produceert de versterker hitte die moet

worden afgevoerd. De ventilatoren in de versterker moeten de warmte op een zo efficiënt mogelijke manier kunnen evacueren. Daarom is het zeer belangrijk om geen enkele ventilatieopening af te dekken aangezien dit een oververhitting kan veroorzaken. Op de DIGIT 1K0 bevinden de ventilatieopeningen zich aan de linkerkant, op de DIGIT 2K2/3K6 bevinden zij zich aan de achterkant.

11. L+R SPEAKON UITGANGEN: gebruik deze Speakon aansluitingen om uw klankkasten (impedantie

>4ohm) aan te sluiten bij gebruik van de versterker in mono of stereo modus. De bedrading van deze aansluitingen is als volgt: POS(+) = Speakon aansluiting PIN1+ and PIN2+ NEG(-) = Speakon aansluiting PIN1- and PIN212. BRIDGE UITGANG: gebruik deze aansluiting om uw klankkast(en) (impedantie >8ohm) aan te sluiten in bridge modus. De bedrading van deze aansluiting is als volgt: POS(+) = aansluiting PIN1+ and PIN2+ NEG(-) = aansluiting PIN1- and PIN213. LOW CUT FILTER 30Hz: verwijdert ongewenste subsonische frequenties onder de 30Hz. In de meeste gevallen verbruiken deze frequenties heel wat energie zonder echt een meerwaarde aan uw muziek toe te voegen.

14. OPERATION MODE schakelaar: wordt gebruikt om de werkingsmodus van de versterker te kiezen. De

meest gebruikte is “stereo”. Indien u meer vermogen nodig hebt, kunt u de versterker in bridge modus laten werken. In mono modus moet u alleen het linker ingangskanaal aansluiten om beide uitgangen aan te sturen. Zie ook punt (3) voor meer inlichtingen.

15. INGANGSGEVOELIGHEIDSSCHAKELAAR: u kunt 3 verschillende ingangsniveaus kiezen: 26 dB / 32

16. SYMMETRISCHE XLR UITGANGEN: Kunnen gebruikt worden om het muzieksignaal naar de volgende

versterker te sturen. Pin1: signal ground, Pin2: signal+, Pin3: signal 17. SYMMETRISCHE XLR INGANGEN: Pin1: signal ground, Pin2: signal+, Pin3: signal - SYNQ® NEDERLANDS MONO MODUS: Sluit de audiobron op de linker ingang (15 of 16) aan Zet de “operation mode” schakelaar (13) in de “mono” positie Sluit de geschikte luidsprekers aan op de L+R Speakon uitgangen(11) Verzekert U ervan dat U een 230Vac geaard stopcontact ter beschikking heeft voor U de netstekker inplugt. Zet beide gain potentiometers (2) dicht Verzekert U ervan dat er een muziek signaal aanwezig is. Zet de versterker aan (8) Stel de gain regeling van het linkse kanaal (2) in op het gewenste niveau en laat het rechtse kanaal dicht staan. EIGENSCHAPPEN Digit-1K0 Vermogen stereo 8Ω (1kHz, THD+N<0,1%) Vermogen stereo 4Ω (1kHz, THD+N<0,1%) Vermogen bridge 8Ω (1kHz, THD+N<0,1%) Vermogen mono 8Ω (1kHz, THD+N<0,1%) Vermogen mono 4Ω (1kHz, THD+N<0,1%) Frequentiebereik (+/-1dB) Rendement Ingangsgevoeligheid Ingangsimpedantie ongebalanceerd Ingangsimpedantie gebalanceerd S/R verhouding Dempingsfactor (5Hz-1kHz) Stijgtijd Ventilatorkoeling Signaalingangen Signaaluitgangen Voeding Verbruik Afmetingen (WxHxD mm) Gewicht (kg) 2x 300Wrms 2x 540Wrms 1x 1080Wrms 2x 300Wrms 2x 540Wrms >90% 5 – 36.000Hz 26 dB / 32 dB / 1,4 V 10 kΩ 20 kΩ >100dB 29V/uS variable speed fan gebalanceerde XLR gebalanceerde XLR AC85-270V / 50-60Hz 1200 Watt 482x44x215 (19"/1U) 3,3kg Digit-2K2 2x 650Wrms 2x 1100Wrms 1x 2200Wrms 2x 650Wrms 2x 1100Wrms
