MANUAL DE UTILIZADOR DIGIT 1K0 BEGLEC

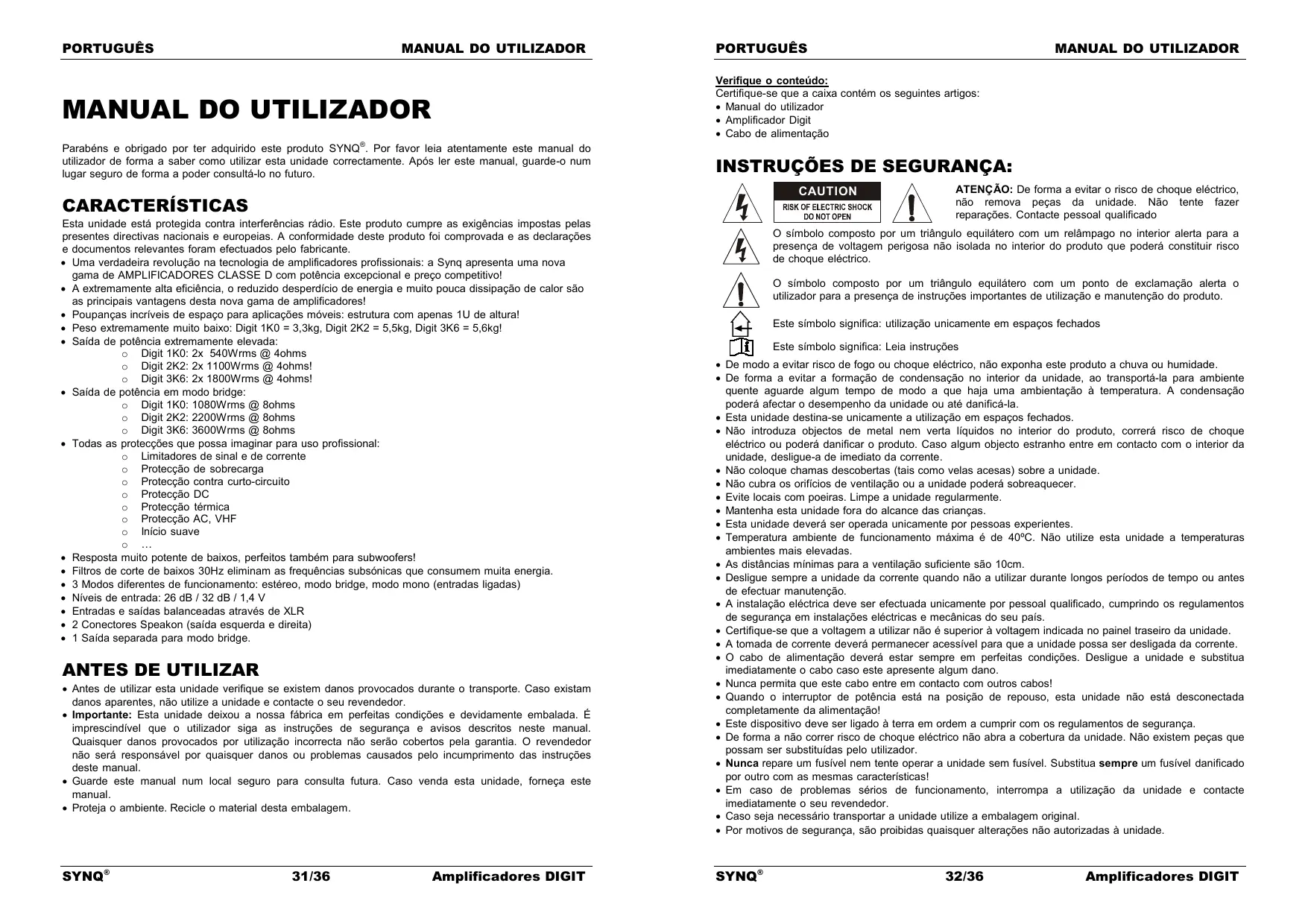

Verifique o conteúdo: Certifique-se que a caixa contém os seguintes artigos: Manual do utilizador Amplificador Digit Cabo de alimentação Parabéns e obrigado por ter adquirido este produto SYNQ®. Por favor leia atentamente este manual do utilizador de forma a saber como utilizar esta unidade correctamente. Após ler este manual, guarde-o num lugar seguro de forma a poder consultá-lo no futuro. INSTRUÇÕES DE SEGURANÇA: CAUTION CARACTERÍSTICAS Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante. Uma verdadeira revolução na tecnologia de amplificadores profissionais: a Synq apresenta uma nova gama de AMPLIFICADORES CLASSE D com potência excepcional e preço competitivo! A extremamente alta eficiência, o reduzido desperdício de energia e muito pouca dissipação de calor são as principais vantagens desta nova gama de amplificadores! Poupanças incríveis de espaço para aplicações móveis: estrutura com apenas 1U de altura! Peso extremamente muito baixo: Digit 1K0 = 3,3kg, Digit 2K2 = 5,5kg, Digit 3K6 = 5,6kg! Saída de potência extremamente elevada: o Digit 1K0: 2x 540Wrms @ 4ohms o Digit 2K2: 2x 1100Wrms @ 4ohms! o Digit 3K6: 2x 1800Wrms @ 4ohms! Saída de potência em modo bridge: o Digit 1K0: 1080Wrms @ 8ohms o Digit 2K2: 2200Wrms @ 8ohms o Digit 3K6: 3600Wrms @ 8ohms Todas as protecções que possa imaginar para uso profissional: o Limitadores de sinal e de corrente o Protecção de sobrecarga o Protecção contra curto-circuito o Protecção DC o Protecção térmica o Protecção AC, VHF o Início suave o … Resposta muito potente de baixos, perfeitos também para subwoofers! Filtros de corte de baixos 30Hz eliminam as frequências subsónicas que consumem muita energia. 3 Modos diferentes de funcionamento: estéreo, modo bridge, modo mono (entradas ligadas) Níveis de entrada: 26 dB / 32 dB / 1,4 V Entradas e saídas balanceadas através de XLR 2 Conectores Speakon (saída esquerda e direita) 1 Saída separada para modo bridge.

Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidade e contacte o seu revendedor. Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual. Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual. Proteja o ambiente. Recicle o material desta embalagem. SYNQ® 31/36 Amplificadores DIGIT ATENÇÃO: De forma a evitar o risco de choque eléctrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque eléctrico. O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto. Este símbolo significa: utilização unicamente em espaços fechados Este símbolo significa: Leia instruções De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade. De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade ou até danificá-la. Esta unidade destina-se unicamente a utilização em espaços fechados. Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente. Não coloque chamas descobertas (tais como velas acesas) sobre a unidade. Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. Evite locais com poeiras. Limpe a unidade regularmente. Mantenha esta unidade fora do alcance das crianças. Esta unidade deverá ser operada unicamente por pessoas experientes. Temperatura ambiente de funcionamento máxima é de 40ºC. Não utilize esta unidade a temperaturas ambientes mais elevadas. As distâncias mínimas para a ventilação suficiente são 10cm. Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo ou antes de efectuar manutenção. A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu país. Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade. A tomada de corrente deverá permanecer acessível para que a unidade possa ser desligada da corrente. O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano. Nunca permita que este cabo entre em contacto com outros cabos! Quando o interruptor de potência está na posição de repouso, esta unidade não está desconectada completamente da alimentação! Este dispositivo deve ser ligado à terra em ordem a cumprir com os regulamentos de segurança. De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. Não existem peças que possam ser substituídas pelo utilizador. Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro com as mesmas características! Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor. Caso seja necessário transportar a unidade utilize a embalagem original. Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade. SYNQ® 32/36 Amplificadores DIGIT PORTUGUÊS

MANUAL DO UTILIZADOR

GUIA DE INSTALAÇÃO: Instale a unidade num local bem ventilado onde não exista exposição a altas temperaturas ou humidade. Colocar ou utilizar a unidade durante longos períodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc., irá afectar o desempenho da unidade e poderá até danificá-la. Com adaptadores opcionais de 19” (informações adicionais mais adiante neste manual), esta unidade pode ser montada em racks de 19”. Fixe a unidade utilizando os 4 orifícios do painel frontal. Certifique-se que utiliza parafusos com a medida certa (os parafusos não são fornecidos). Evite pancadas e vibrações durante o transporte. Quando colocar a unidade numa cabine ou numa mala, certifique-se que há ventilação de modo a permitir a evacuação do calor produzido pela unidade. De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade. LIMPEZA DA MESA DE MISTURA: Utilize um pano limpo ligeiramente humedecido em água. Evite introduzir água dentro da unidade. Não utilize líquidos voláteis como benzeno ou diluente, irá danificar a unidade. Limpe os orifícios de ventilação regularmente com um aspirador. Isto aumenta a capacidade de arrefecimento das ventoinhas do amplificador e permite evitar o sobreaquecimento. LIGAÇÕES Certifique-se que desliga a unidade antes de efectuar alterações nas ligações. Para as entradas de sinal recomendamos que utilize ligações XLR. Utilize cabos de sinal de boa qualidade para garantir uma excelente qualidade áudio. Para as colunas tem de utilizar as saídas Speakon®. Na descrição da unidade irá encontrar mais informação como conectar o amplificador. CONTROLOS E FUNÇÕES (Frente) 33/36

MANUAL DO UTILIZADOR

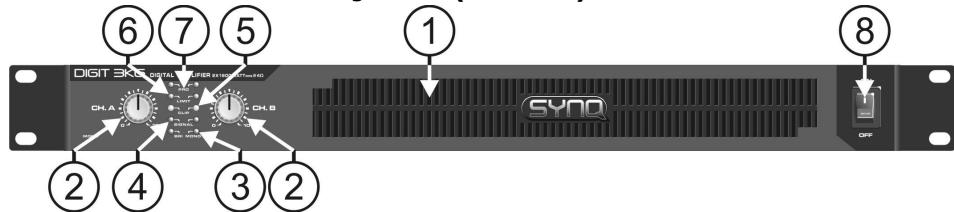

3. LEDS DE MODO DE OPERAÇÃO: Estes leds indicam o modo de operação. O Interruptor (14) no

painel traseiro é usado para escolher um desses 3 modos possíveis: MODO ESTÉREO: Ambos os leds estão apagados. Este é o modo mais comum, ambos os canais estão a trabalhar individualmente. MODO MONO: o LED ‘MONO’ está aceso. Basicamente é idêntico ao modo estéreo mas as entradas de ambos os canais estão unidas portanto a saída será mono. Neste caso precisa apenas de usar a entrada do canal esquerdo para utilizar a saída dos dois canais. MODO BRIDGE: o LED ‘BRI’ está aceso. Ambos os canais estão ligados em “modo bridge” para obter uma saída mono com potência muito mais elevada.

4. LEDS SIGNAL: Estes LEDs indicam que um sinal musical está presente nas entradas.

5. LEDS CLIP: Os LEDs irão acender nas seguintes situações:

Quando o sinal de saída tenha atingido um nível alto que possa resultar em distorção. (clipping). Enquanto os limitadores de sinal estão a funcionar para manter a distorção baixa. Quando acorreu um curto-circuito na secção de saída. Desligue o amplificador, verifique a coluna e cabos de ligação para encontrar o problema.

6. LEDS LIMIT: [apenas no DIGIT 2K2 e DIGIT 3K6] Os LEDs irão acender nas seguintes situações:

Quando a potência de saída excede o nível de segurança de funcionamento do amplificador, os LEDs LIMIT estão acesos os limitadores de corrente entram em acção para reduzir o alcance dinâmico (corrente) da saída e trazem de volta o amplificador para o seu nível de segurança de funcionamento. Neste caso é aconselhado que baixe o nível de entrada! Quando acorreu um curto-circuito na secção de saída e o amplificador está no modo de protecção. Desligue o amplificador verifique a coluna e cabos de ligação para encontrar o problema.

7. LEDS PROTECT: O LED de protecção está ligado nas seguintes situações:

Durante os primeiros segundos após ligar o amplificador. Quando a temperatura do aparelho se tornar demasiado alta. Em caso de defeito técnico: Protecção DC! Ao desligar o amplificador, o led “protect” liga-se por breves momentos.

8. INTERRUPTOR ENERGIA: Usado para ligar / desligar o amplificador. Alguns segundos após ligar o

amplificador este estará pronto a funcionar. CONTROLOS E FUNÇÕES (Traseira)

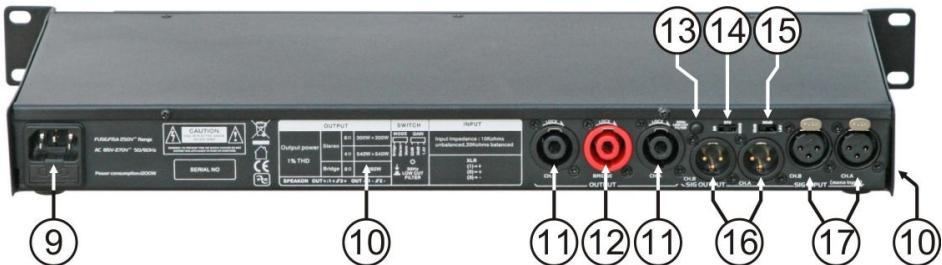

1. ORIFÍCIOS DE VENTILAÇÃO: Durante o funcionamento é produzido calor que deve ser dissipado. As

ventoinhas no interior do amplificador têm de poder evacuar o calor da maneira mais eficiente. Portanto, de modo a evitar o sobreaquecimento, é muito importante que não cubra os orifícios de ventilação. Limpe os orifícios de ventilação regularmente com um aspirador. Isto aumenta a capacidade de arrefecimento das ventoinhas do amplificador e permite evitar o sobreaquecimento.

2. CONTROLOS DE GANHO: Estes potenciómetros permitem controlar a sensibilidade do amplificador.

Cada canal tem o seu controlo próprio. Pode utilizar estes controlos para definir o nível máximo de som da sua instalação: Gire ambos os controlos no amplificador para a esquerda. Reproduza alguma música e certifique-se que os indicadores VU na sua mesa de mistura se encontram a 0dB. (De tempos a tempos a zona vermelha acende-se) Coloque a saída Master da sua mesa de mistura no nível máximo. Abra os controlos de ganho do amplificador até que o nível máximo de som desejado seja alcançado. Certifique-se que ninguém consegue aceder aos controlos de ganho do amplificador. Acabou de definir o nível máximo de som que o DJ poderá produzir. Os seus vizinhos ficarão agradecidos... (em alguns casos o DJ nem por isso ) Nota: Nos modos Mono e Bridge, apenas o controlo de ganho do canal esquerdo é utilizado para ajustar a sensibilidade de entrada. SYNQ® PORTUGUÊS Amplificadores DIGIT

9. ALIMENTAÇÃO com encaixe IEC e suporte fusível integrado, conecte aqui o cabo de alimentação.

10. VENTOINHA E ORIFÍCIOS DE VENTILAÇÃO: Durante o funcionamento é produzido calor que deve

ser dissipado. As ventoinhas no interior do amplificador têm de poder evacuar o calor da maneira mais eficiente. Portanto, de modo a evitar o sobreaquecimento, é muito importante que não cubra os orifícios de ventilação. No DIGIT 1K0 os orifícios de ventilação estão situados no lado esquerdo, no DIGIT 2K2/3K6 estão situados na traseira.

11. SAÍDAS SPEAKON CH.A + CH.B: Use estes conectores Speakon para conectar as suas colunas

(impedância >4ohm) em modo mono ou estéreo. As ligações são da seguinte forma: POS(+) = Conector Speakon PIN1+ e PIN2+ NEG(-) = Conector Speakon PIN1- e PIN212. SAÍDA BRIDGE: Utilize este conector para conectar a sua coluna (impedância> 8ohm) em modo bridge. As ligações são da seguinte forma: POS(+) = Conector PIN1+ e PIN2+ NEG(-) = Conector PIN1- e PIN2- SYNQ® 34/36 Amplificadores DIGIT PORTUGUÊS

MANUAL DO UTILIZADOR

13. FILTRO DE CORTE DE BAIXOS 30 Hz: Elimina as frequências subsónicas indesejadas abaixo do 30

Hz. Na maioria dos cabos estas frequências apenas consomem muiuta energia sem adição de qualquer valor á música.

14. Interruptor OPERATION MODE: Permite definir o modo de funcionamento do amplificador. O modo

mais comum é o estéreo. Se necessitar de mais potência pode utilizar o amplificador em modo bridge. Para mais informações consulte o ponto 3.

15. INTERRUPTOR INPUT SENSITIVITY: pode escolher 3 diferentes níveis de entrada: 26 dB /32 dB /1,4V

16. SAÍDAS BALANCEADAS através de XLR: Pode ser usado para enviar sinal para o próximo

amplificador. Pino 1: sinal Terra, Pino 2: sinal +, Pino 3: sinal 17. ENTRADAS BALANCEADAS através de XLR: Pino 1: sinal Terra, Pino 2: sinal +, Pino 3: sinal - COMO UTILIZAR OPERAÇÃO EM ESTÉREO: Conecte o sinal áudio ás entradas (15 ou 16) Coloque o interruptor de modo de operação (13) para “stereo” Conecte as respectivas colunas ás saídas Speakon E+D (11) Verifique se a voltagem corresponde a 230Vac antes de conectar o cabo á tomada de corrente (com terra) Coloque os controlos de ganho (2) a zero Verifique se existe um sinal musical nas entradas. Ligue o amplificador (8) Ajuste os ganhos de entrada (2) para o nível desejado OPERAÇÃO EM BRIDGE: Conecte o sinal áudio á entrada do canal esquerdo (15 ou 16) Coloque o interruptor de modo de operação (13) para “bridge” Conecte a(s) respectiva(s) coluna(s) á saída Bridge (12) Verifique se a voltagem corresponde a 230Vac antes de conectar o cabo á tomada de corrente (com terra) Coloque os controlos de ganho (2) a zero Verifique se existe um sinal musical na entrada esquerda Ligue o amplificador (8) Ajuste o ganho da entrada esquerda (2) para o nível desejado, deixe o ganho do canal direito a zero PORTUGUÊS
