Merk	BEGLEC
Model	DIGIT 3K6
Producttype	Professionele klasse D audioversterker
Stereovermogen 4 Ω	2 x 1800 W RMS
Stereovermogen 8 Ω	2 x 1050 W RMS
Brugvermogen 8 Ω	1 x 3600 W RMS
Frequentierespons (±1 dB)	5 Hz - 36 kHz
Ingangsgevoeligheid	1000 mV
Symmetrische ingangsimpedantie	20 kΩ
Signaal-ruisverhouding (A-gewogen)	> 100 dB
Dempingsfactor	> 300 (5 Hz - 1 kHz)
Slew rate (stijgsnelheid)	29 V/µs
Rendement	> 90 %
Signaalingangen	XLR en 6,35 mm jack symmetrisch
Luidsprekeruitgangen	Speakon® (L/R en Bridge)
Hoogdoorlaatfilter (subsonic filter)	30 Hz (schakelbaar)
Werkingsmodi	Stereo, Mono, Bridge
Beveiligingen	Limiter, overbelasting, kortsluiting, thermisch, DC, HF, soft start
Ventilatie	Variabele snelheidsventilator
Voeding	AC 230 V / 50 Hz
Afmetingen (B x H x D)	482 x 44 x 301 mm (19" / 1U)
Gewicht	5,6 kg
Reiniging	Zachte, licht vochtige doek; stofzuiger voor ventilatieroosters
Maximale omgevingstemperatuur	40 °C
Rackmontage	19" (1U), bevestiging met 4 voorste schroeven

Veelgestelde vragen - DIGIT 3K6 BEGLEC

Wat is het vermogen van de DIGIT 3K6 versterker in stereomodus bij 4 ohm?

De versterker levert 2 x 1800 W RMS in stereomodus bij 4 ohm.

Kan ik deze versterker in brugmodus gebruiken?

Ja, de DIGIT 3K6 kan in brugmodus werken. Hij levert dan 3600 W RMS bij 8 ohm. Gebruik de speciale Speakon-uitgang 'Bridge'.

Welke soorten ingangsconnectoren zijn beschikbaar?

De ingangen zijn op XLR en 6,35 mm jack symmetrisch.

Hoe maak ik de versterker schoon?

Gebruik een zachte, licht vochtige doek voor de buitenkant. Gebruik voor de ventilatieroosters een stofzuiger om oververhitting te voorkomen.

Welke ingebouwde beveiligingen zijn er?

Het apparaat is uitgerust met beveiligingen tegen: signaal- en stroomlimiter, overbelasting, kortsluiting, gelijkstroom, overmatige temperatuur, HF en een zachte start (soft start).

Wat is de minimale ondersteunde luidsprekerimpedantie?

In stereo- of monomodus is de minimale impedantie 4 ohm per kanaal. In brugmodus is deze 8 ohm.

Is de versterker geschikt voor subwoofers?

Ja, hij heeft een hoogdoorlaatfilter op 30 Hz dat subsonische frequenties elimineert, ideaal voor het voeden van subwoofers.

Hoe stel ik het ingangsniveau in?

Gebruik de gain-potentiometers op het frontpaneel. In mono- of brugmodus is alleen de potentiometer van het linkerkanaal actief.

Wat is de vereiste voedingsspanning?

De versterker werkt op AC 230 V / 50 Hz. Controleer of het stopcontact overeenkomt voordat u aansluit.

Kan het apparaat in een rek worden gemonteerd?

Ja, het neemt een hoogte van 1U (44 mm) in en wordt in een standaard 19-inch rack bevestigd met de 4 gaten aan de voorzijde.

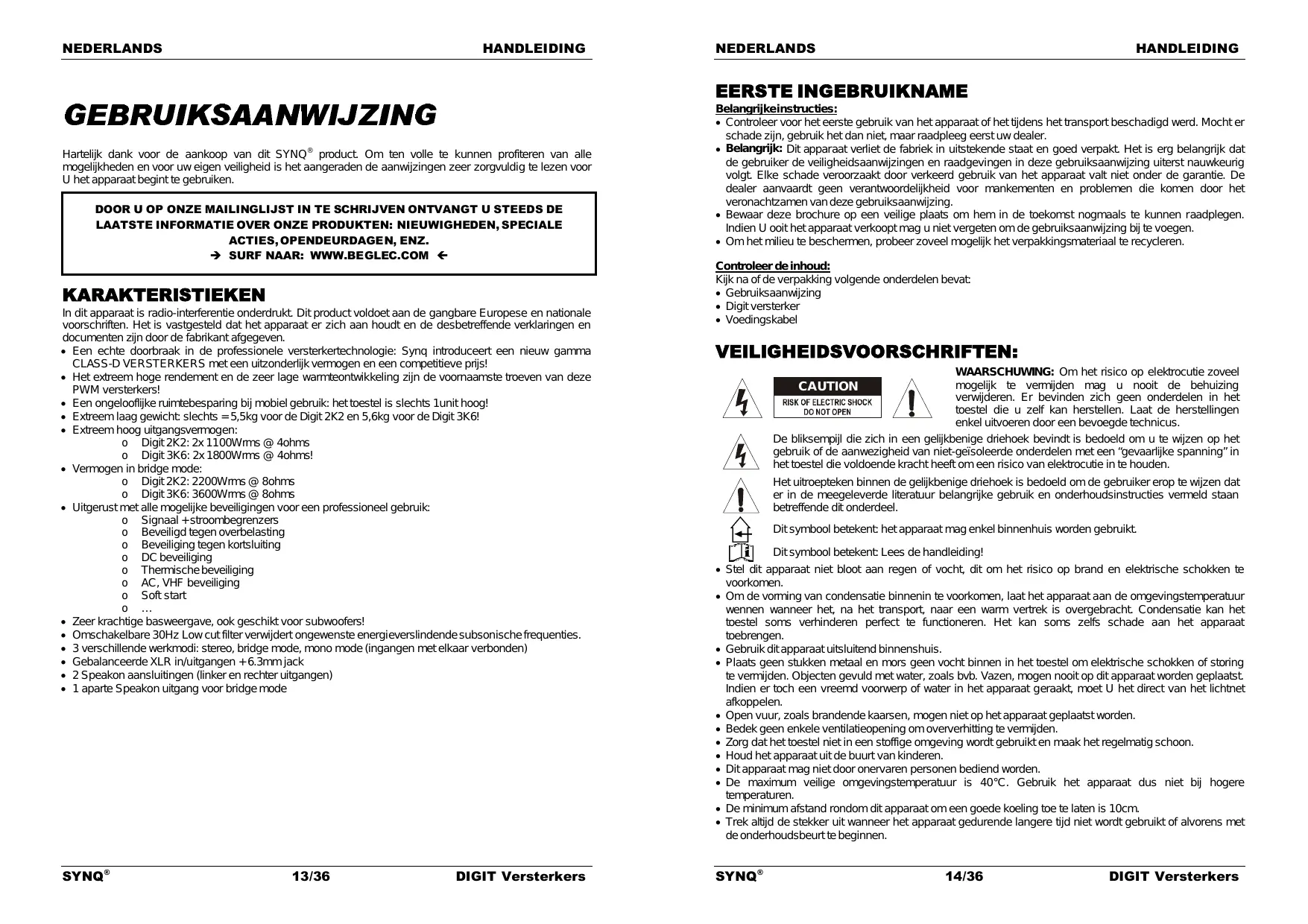

GEBRUIKSAANWIJZING DIGIT 3K6 BEGLEC

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit SYNQ® product. Om ten volte te konnen profiteren van alle mogelijkheden en voor uw eigen verilgheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Een母公司 de professionele versterketechnologie: Synq introduceert een新模式 in CLASS-D VERSTERKERS met een uitzonderlijk vermogen en een competitieve prijs!
• Het extreem hoge rendement en de zeer lage warmteontwikkeling zijn de voornaamste troeven van deze PWM versterkers!
• Een ongelooflijke ruimtebesparing bij mobiel gebruik: het toestel is slechts 1unit hoog!
• Extreem laag gewicht: slechts = 5,5kg voor de Digit 2K2 en 5,6kg voor de Digit 3K6!
• Extreem hoog uitgangsvermogen:

Digit 2K2: 2x 1100Wrms @ 4ohms
Digit 3K6:2x1800Wms @ 4ohms!

• Uitgerust met alle möglichke beveiligingen voor een professioneel gebruik:

O Signaal + stroombegrenzers
Beveiligd gegen overbelasting
Beveiling against kortsluiting
DC beveiling
Thermische beveiliging
○ AC, VHF beveiliging
Soft start

。

• Zeer krachtige basweergave, ook geschikt voor subwoofer's!
• Omschakelbare 30Hz Low cut filter verwijdert ontgewenste energieverslindende subsonische frequencies.
• 3 verschillende werkmodi: stereo, bridge mode, mono mode (ingangen met elkaar verbonden)
• Gebalanceerde XLR in/uitgangen + 6.3mm jack
• 2 Speakon aansluitingen (linker en rechter uitgangen)
• 1APEspeakonuitgangvoorbridgemode

EERSTEINGEBRUIKNAME

Belangrjkeinstructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werd. Moct er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uiterst nauwkeurig volgt. Elke schadeverooraaktddoor verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijizing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te konnen raadplegen. Indien U ooit het apparaat verkoopt mag u Niet vergeten om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• Gebruiksaanwijzing
• Digit versterker
• Voedingskabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijders. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige dreihoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaatuitsuitluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gevuld met water, zoals bvb. Vazen, moen nooit op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De minimum afstand rondon dit apparaat om een goede koeling toe te lately is 10cm.

• Trek altijd de stekker uit wonneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.

• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.

• Controller dat de beschikbare spanning nicht hoger is dan die aangegeven op dechterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort algtd in uitstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het lichtnet gezehden!
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing nicht openen. Er zitten geen onderdelen in het toestel die door de gebruiker要去 worden onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats dit apparaat in een goed geventileerde ruimte waar het nicht blootgesteld is aan hoge temperaten of vocht.
• Hetplaatsen en het gebruik van dit apparata gedurende een langeperiode in de nabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werkung beinvloeden.
• Dit apparaat kan in een 19" kast gemonteerd worden. Monteer de behuizing door middel van de 4 montageopeningen op de frontplaat. Gebruik hiervoort bouten van de juiste dikte! (deze zich nicht inbegren) Probeer sterke schokken en vibratiesijdens het transport zo veel möglichk te vermijden.
• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te kuren afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkig soms verhinderen.

ONDERHOUD

Reinig het toestel met een zacht, Lichtjes bevochtigdo doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

Reinig regelmatig de ventilatieopengen in door middel van een stofzuiger. Dit verhoegt de koelingcapaciteit van de ventilatoren in de versterker en vermindert de kans tot oververhitting.

AANSLUITINGEN

Zet steeds de versterker uit alvorens de bekabeling te veranderen. Voor de signalingangen raden wij u aan de XLR aansluitingen te gebruiken. Gebruik signaalkabels van goede kwaliteit om een uiststkende geluidskwaliteit te verzekeren. Voor die klankkasten gebruikt U de Speakon® uitgangen. In de oomschrijving van de verschillende onderdelen vindt Umeer informatie over hoe de versterker wordt aangesloten.

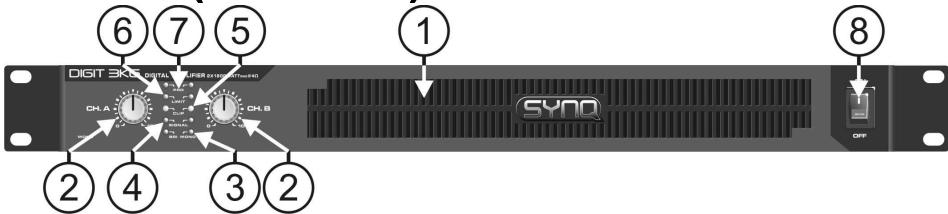

FUNCTIES (VOORZIJDE)

1. VENTILATIEOPENINGEN:ijdens zijn werkung produeert de versterker但它 die moet worden afgevoerd. De ventilatoren in de versterker要去 op een zo efficien maybele manier knen evacueren. Daarom is het zeer belangrijk om geen enkele ventilatieopening at de gekken aangezied dit een oververhitting kan voorzaken. Reinig regelmatin de ventilatieopeningen door middel van een stofzuiger. Dit verhoegt koelingcapaciteit van de ventilatoren in de versterker en verminder de kans tot oververhitting.
2. GAIN REGELING: deze potentiometers worden gebrukt om de ingangsgevoeligheid van de versterker te regelen. Elk kanaal heeft zich eigengregeling.

U kunt bye potentiometers gebruiken om het maximum geluidsniveau van uw installmentie in te stellen:

• Draai beiden knappen op de versterkeraar links.
• Zet wat muziek op en controllerer of de VU meters van uw mengtafel op 0dB staan. (de rode zone gaat af en toe aan)
• Zet de Master uitgang van uw mengtafel op maximum.
• Open de Gain potentiometers van de versterker tot wonneer u het maximaal gewenste geluidsniveau bereikt.
• Let er op dat niemand aan de Gain regelingen van de versterker kankommen.

U hebt net het maximum geluidsniveau ingesteld dat de DJ kan behalen. Uw buren zullen blijijken... (de DJ in sommige geallen misschien nicht)

Opmerking: In Mono en Bridge mode worden enkel de gain regeling van het linkerkanaal gebruikt om de ingangsgveeligheid in te stellen.

1. OPERATION MODE LEDs: Deze LEDs tonen in welke werkingsmodus de versterker staat. U kunt 1 van de 3 modi instellen met schakelaar (13) op de weiterzijde:

2. STEREO MODE: Beide LEDs zijn UIT. Dit is de meest gebruekte modus, beiden kanalen werkden onafhankelijk (in stereo).

3. MONO MODE: De 'MONO' LED is aan. Eigenlijk is dit deze modus identiek aan de stereo modus maar nu worden de ingangen van beiden kanalen aan elkaar gekoppeld zDat de uitgang in mono staat. In deze modus hoeft U dus maar 1 signaalkabel op het linker kanaal aan te sluiten om beiden uitgangen in mono aan te sturen.

4. BRIDGE MODE: De 'BRI' LED is aan. Beide kanalen worden aan elkaar gekoppeld om zo een mono uitgang met veel groter uitgangsvermögen te creeren.

5. SIGNAL LEDs: deutsche LEDs tonen dat er een muzieksignal aanwezig is.

6. CLIP LEDs: de leds gaan aan in de volgende situations:

7. Wonneer het uitgangssignaal een zodanig hoogiveau bereikt welke kan resulteren in verwomng (clipping). De signaalbegrenzers treden in werkung om de verworming te beperken.

8. Wanner er zich een kortsluiting heeft voorgedaan in de uitgangssectie. Schakel de versterker uit en tracht het probleem op te sporen door de klankkasten en de bedrading te controleren.

9. LIMIT LEDs: deque LEDs goan aan in de volgende situations:

10. Wonneer het uitgangsvermogen de veilige werkingsmarge van de versterker overschrijdt gaan deze leds aan, toenwij de stroombegrenzers in actie treden om het dynamische (stroom) bereik van de uitgang te reducieren zodat de versterker terug binnen een veilige werkingsmarge werkt. In dit geval moet u DRINGEND het uitgangsniveau verlagen!

11. Wanner er zich een kortsluiting haeft voorgedaan in de uitgangssectie en wanneer de versterker in 'protect mode' staat. Schakel de versterker uit en tracht het probleem op te sporen door de klankkasten en de bedrading te controlleren.

12. PROTECT LEDs: de protect LEDs zich in de volgende geallen aan:

13. Gedurende de eerste seconden nadat u de versterker heeft aangezet.

14. Wanner de temperatuur van de eindtrap te hoog worden.
15. In het geval van een technisch defect: DC beveiliging!

16. Terwijul u de versterker uitzet gaat de "protect led" tijdens een korteperiode aan.

17. NETSCHAKELAAR: worden gebruikt om de versterker aan en uit te zetten. Enkele seconden nadat u de versterker hebt aangezet is hij klaar voor gebruik.

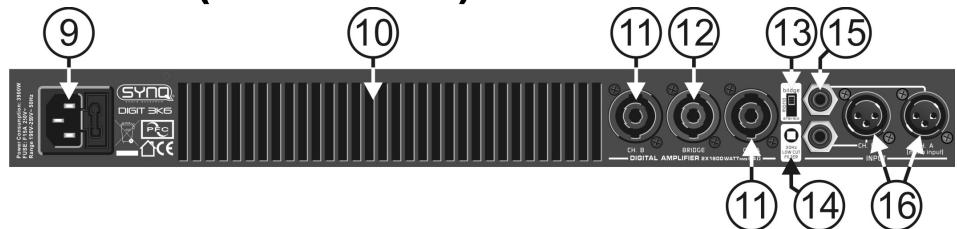

FUNCTIONS (ACHTERZIJDE)

1. VOEDINGSAANSLUITING met IEC stekker en geintegreerde zekeringhouser. Sluit hier de meegeleverde stroomkabel aan.

2. VENTILATOR & VENTILATIEOPENINGEN:ijdens zijn werkung produeert de versterker ditte die moet worden afgevoerd. De ventilatoren in de versterker要去en de warmte op een zo efficien maybek manier können evacueren. Daarom is het zeer belangrijk om geen enkele ventilatieopening af tehekken aangezien dit een oververhitting kan voorzaken.

3. L+R SPEAKON UITGANGEN: gebruik deze Speakon® aansluitingen om uw klankkasten (impedantie

>40hm) aan te sluiten bij gebruik van de versterker in mono of stereo

modus. De bedrading van deze aansluitingen is als volgt:

• POS (+) = Speakon aansluiting PIN1+ and PIN2+

• NEG(-) = Speakon aansluiting PIN1- and PIN2-

• BRIDGE SPEAKON UITGANG: gelebruik deze Speakon® aansluiting om uw klankkast(en) (impedantie >80hm ) aan te sluiten in bridge modus. De bedrading van deze aansluiting is als volgt:

• POS (+) = Speakon aansluiting PIN1+ and PIN2+

• NEG(-) = Speakon aansluiting PIN1- and PIN2-

SPEAKON WIRE CONNECTION

1. OPERATION MODE schakelaar: worden gezrukt om de werkingsmodus van de versterker tekiezen. De meest gezrukte is "stereo". Indien u meer vermogen nodig hebt,kest u de versterker in bridge modus latentwerken. In mono modus moet u alleen het linker ingangskanaal aansluiten om beidenuitgangen aan te sturen. Zie ook punt (3) vooreer inlichtingen.
2. LOW CUT FILTER 30Hz: verwijdert ontgewenste subsonische frequencies onder de 30Hz. In de meeste gezallen verbruiken deze frequencies heel wat energie zonder=echt een meerwaarde aan uw muziek tote voegen.
3. JACKINGANGEN: TIP: signal+ RING: signal- SLEEVE signal ground
4. XLRINGANGEN: Pin1: signal ground, Pin2: signal+, Pin3: signal -

HOE GEBRUIKEN

STEREO MODUS:

• Sluit de audiobron op de ingangen (15 of16) aan
• Zet de "operation mode" schakelaar (13) in de "stereo" positie
• Sluit de geschikte luidsprekers aan op de L+R Speakon®uitgangen(11)
• Verzeker U ervan dat U een 230Vac geaard stopcontact ter beschikking heeft voor U de netstekker inplugt.
• Zet beide gain potentiometers (2) dicht
• Verzeker U ervan dat er een muziek signaal aanwezig is.
  Zet de versterker aan (8)
• Stel de gain regelingen (2) in op het gewenste niveau.

BRIDGE MODUS:

• Sluit de audiobron op de linker ingang (15 of 16) aan
• Zet de "operation mode" schakelaar (13) in de "bridge" positie
• Sluit de geschikte luidspreker(s) aan op de Bridge Speakon®uitgang(12)
• Verzekert U ervan dat U een 230Vac geaard stopcontact ter beschikking heeft voor U de netstekker inplugt.
• Zet beide gain potentiometers (2) dicht
• Verzekert U ervan dat er een muziek signaal aanwezig is.
  Zet de versterker aan (8)

• Stel de gain regeling van het linkse kanaal (2) in op het gewenste niveau en LAST hetrechtse kanaal dicht staan.

MONOMODUS:

• Sluit de audiobron op de linker ingang (15 of 16) aan
• Zet de "operation mode" schakelaar (13) in de "mono" positie
• Sluit de geschikte luidsprekers aan op de L+R Speakon®uitgangen(11)
• Verzekert U ervan dat U een 230Vac geaard stopcontact ter beschikking heeft voor U de netstekker inplugt.
• Zet beide gain potentiometers (2) dicht
• Verzekert U ervan dat er een muziek signaal aanwezig is.
  Zet de versterker aan (8)
• Stel de gain regeling van het linkse kanaal (2) in op het gewenste niveau en LAST hetrechtse kanaal zichstaan.

EIGENSCHAPPEN

	Digit-2K2	Digit-3K6
Vermogen stereo 8Ω (1kHz, THD+N<0,1%)	2x 650Wrms	2x 1050Wrms
Vermogen stereo 4Ω (1kHz, THD+N<0,1%)	2x 1100Wrms	2x 1800Wrms
Vermogen bridge 8Ω (1kHz, THD+N<0,1%)	1x 2200Wrms	1x 3600Wrms
Vermogen mono 8Ω (1kHz, THD+N<0,1%)	2x 650Wrms	2x 1050Wrms
Vermogen mono 4Ω (1kHz, THD+N<0,1%)	2x 1100Wrms	2x 1800Wrms
Frequentiebereik (+/-1dB)	5 - 36000Hz	5 - 36000Hz
Rendement	>90%	>90%
Ingangsgevoeligkeit	1000mV	1000mV
Ingangsimpedantie oncebalanceerd	10 kΩ	10 kΩ
Ingangsimpedantie gebalanceerd	20 kΩ	20 kΩ
S/R verhouding	>100dB	>100dB
Dempingsfactor (5Hz-1kHz)	>300	>300
Stijgtijd	29V/uS	29V/uS
Ventilatorkoeling	variabile slenlheid	variabile slenlheid
Signaalingangen	gebalanceerde XLR/Jack	gebalanceerde XLR/Jack
Luidspreker uitgangen	Speakon®	Speakon®
Voeding	AC230V/ 50Hz	AC230V/ 50Hz
Afmetingen (WxHxD mm)	482x44x301(19"/1U)	482x44x301(19"/1U)
Gewicht (kg)	5,5kg	5,6kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U=knt de laatste versie van deze handleiding downloaden via

Onze website: www.beglec.com
