DIGIT 3K6 - Amplificateur audio BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Marque	BEGLEC
Modèle	DIGIT 3K6
Type de produit	Amplificateur audio professionnel classe D
Puissance stéréo 4 Ω	2 x 1800 W RMS
Puissance stéréo 8 Ω	2 x 1050 W RMS
Puissance bridge 8 Ω	1 x 3600 W RMS
Réponse en fréquence (±1 dB)	5 Hz - 36 kHz
Sensibilité d'entrée	1000 mV
Impédance d'entrée symétrique	20 kΩ
Rapport signal/bruit (A pondéré)	> 100 dB
Facteur d'amortissement	> 300 (5 Hz - 1 kHz)
Vitesse de balayage	29 V/µs
Rendement	> 90 %
Entrées signal	XLR et Jack 6,35 mm symétriques
Sorties enceintes	Speakon® (L/R et Bridge)
Filtre coupe-bas	30 Hz (commutable)
Modes de fonctionnement	Stéréo, Mono, Bridge
Protections	Limiteur, surcharge, court-circuit, thermique, DC, HF, soft start
Ventilation	Ventilateur à vitesse variable
Alimentation	AC 230 V / 50 Hz
Dimensions (L x H x P)	482 x 44 x 301 mm (19" / 1U)
Poids	5,6 kg
Nettoyage	Chiffon doux légèrement humide ; aspirateur pour grilles de ventilation
Température ambiante maximale	40 °C
Installation en rack	19" (1U), fixation par 4 vis avant

FOIRE AUX QUESTIONS - DIGIT 3K6 BEGLEC

Quelle est la puissance de l'amplificateur DIGIT 3K6 en mode stéréo sous 4 ohms ?

L'amplificateur délivre 2 x 1800 W RMS en mode stéréo sous 4 ohms.

Puis-je utiliser cet amplificateur en mode bridge ?

Oui, le DIGIT 3K6 peut fonctionner en mode bridge. Il délivre alors 3600 W RMS sous 8 ohms. Utilisez la sortie Speakon dédiée « Bridge ».

Quels types de connecteurs d'entrée sont disponibles ?

Les entrées sont sur connecteurs XLR et Jack 6,35 mm symétriques.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux légèrement humide pour l'extérieur. Pour les grilles de ventilation, utilisez un aspirateur afin d'éviter la surchauffe.

Quelles sont les protections intégrées ?

L'appareil est équipé de protections contre : limiteur de signal et courant, surcharge, court-circuit, courant continu, température excessive, HF et un démarrage progressif (soft start).

Quelle est l'impédance minimale des enceintes supportée ?

En mode stéréo ou mono, l'impédance minimale est de 4 ohms par canal. En mode bridge, elle est de 8 ohms.

L'amplificateur est-il adapté pour les subwoofers ?

Oui, il possède un filtre coupe-bas à 30 Hz qui élimine les fréquences subsoniques, idéal pour alimenter des subwoofers.

Comment régler le niveau d'entrée ?

Utilisez les potentiomètres de gain situés en façade. En mode mono ou bridge, seul le potentiomètre du canal gauche est actif.

Quelle est la tension d'alimentation requise ?

L'amplificateur fonctionne sous AC 230 V / 50 Hz. Vérifiez que la prise correspond avant de brancher.

L'appareil peut-il être monté en rack ?

Oui, il occupe une hauteur de 1U (44 mm) et se fixe dans un rack 19 pouces standard à l'aide des 4 trous en façade.

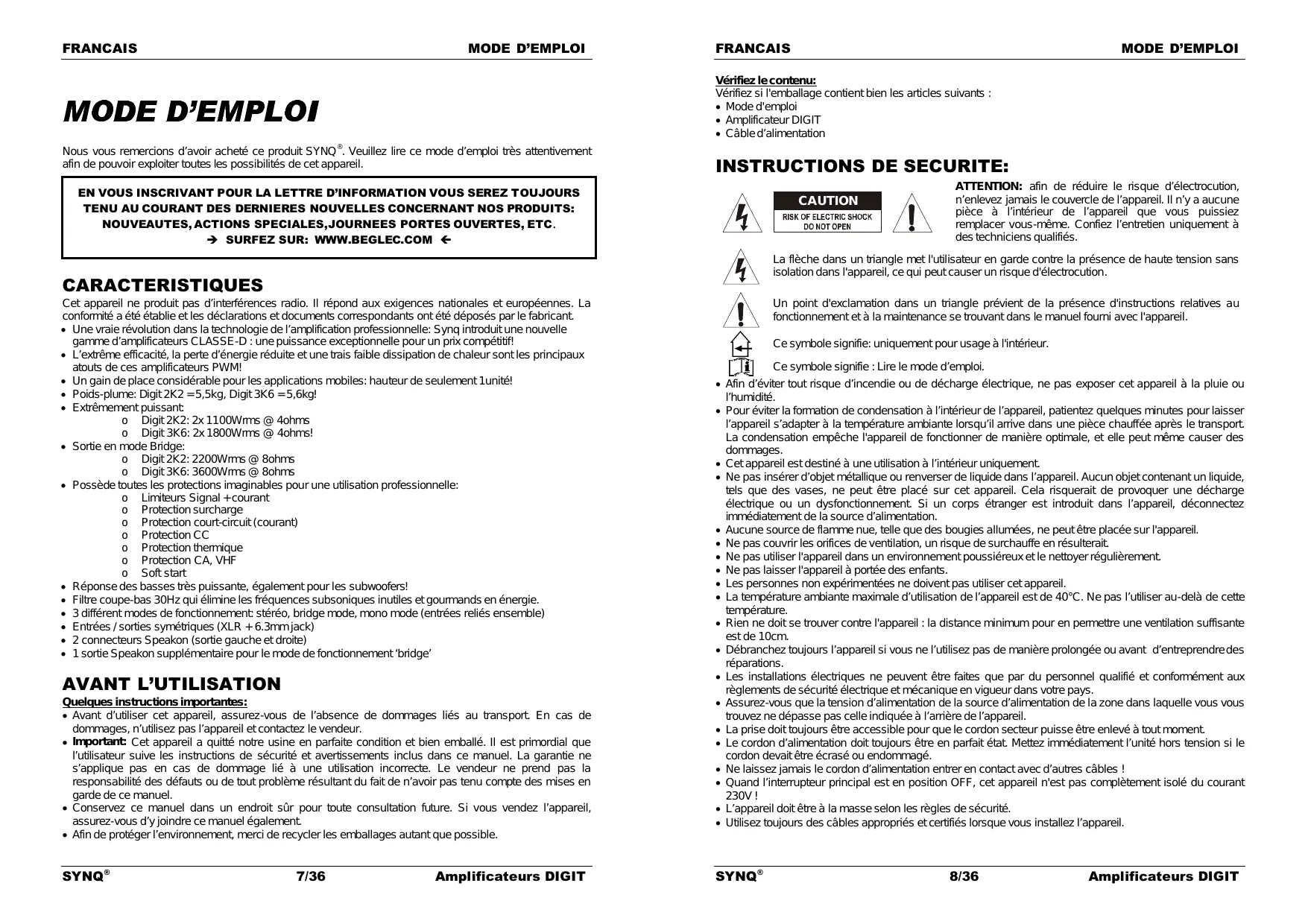

MODE D'EMPLOI DIGIT 3K6 BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ. Veillez à lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Une vraie révolution dans la technologie de l'amplification professionnelle : Synq introduit une nouvelle gamme d'amplificateurs CLASSE-D : une puissance exceptionnelle pour un prix compétitif!
• L'extrême efficacité, la perte d'énergie réduite et une très faible dissipation de chaleur sont les principaux atouts de ces amplificateurs PWM!
• Un gain de place considérable pour les applications mobiles: hauteur de seulement 1 unité!
• Poids-plume: Digit 2K2 = 5,5kg, Digit 3K6 = 5,6kg!
• Extrêmement puissant:

Digit 2K2: 2x 1100Wrms @ 4ohms Digit 3K6: 2x 1800Wms @ 4ohms!

Sortie en mode Bridge:

Digit 2K2: 2200Wrms @ 8ohms Digit 3K6: 3600Wrms @ 8ohms

• Possède toutes les protections imaginables pour une utilisation professionnelle :

O Limiteurs Signal + courant Protection surcharge Protection court-circuit (courant) Protection CC Protection thermique Protection CA, VHF o Soft start

• Réponse des basses très puissante, également pour les subwoofers!
• Filtre coupe-bas 30Hz qui élimine les fréquences subsoniques inutiles et gourmandes en énergie.
• 3 différents modes de fonctionnement : stéréo, bridge mode, mono mode (entrées reliées ensemble)
• Entrées / sorties symétriques (XLR + 6.3mm jack)
• 2 connecteurs Speakon (sortie gauche et droite)
• 1 sortie Speakon supplémentaire pour le mode de fonctionnement 'bridge'

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi - Amplificateur DIGIT Câble d'alimentation

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimale pour en permettre une ventilation suffisante est de 10cm.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
• Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous ne l'avez pas installé l'appareil.
• èces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack de 19". Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil.

Nettoyage:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil.

Nettoyez régulièrement les orifices de ventilation à l'aide d'un aspirateur. Ceci augmente la capacité de refroidissement des ventilateurs et aide à éviter une éventuelle surchauffe de l'amplificateur.

Connexions

Eteignez toujours l'appareil avant de faire un quelconque changement de câblage. Pour le signal d'entrée nous vous recommandons d'utiliser les connecteurs XLR. Utilisez des câbles de signal de bonne qualité afin d'assurer une excellente qualité audio. Pour les haut-parleurs vous utilisez les sorties Speakon. Dans le chapitre suivant vous trouverez plus d'informations sur les connexions de cet ampli.

1. OUVERTURES DE VENTILATION: pendant son fonctionnement l'amplificateur produit de la chaleur qui doit être dissipée. Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir évacuer la chaleur le plus efficacement possible. Pour cela il est très important de ne couvir aucun orifice de ventilation car ceci peut provoquer une surchauffe. Nettoyez régulièrement les orifices de ventilation à l'aide d'un aspirateur. Ceci augmente la capacité de refroidissement des ventilateurs et aide à éviter une eventuelle surchauffe de l'amplificateur.
2. CONTROLES DE GAIN: ces potentiometres sont utilisés pour contrôler la sensibilité d'entrée de l'amplificateur. Chaque canal possède son propre réglage.

Vous pouvez utiliser ces potentiomètres pour régler le niveau sonore maximal de votre installation:

• Tournez les deux potentiomètres de votre amplificateur vers la gauche.
• Mettez de la musique et vérifie si les VU mètres de votre table de mixage sont à 0dB. (la zone rouge s'allume de temps en temps)
• ètres de Gain de l'amplificateur jusqu'à ce que le niveau sonore que vous désirez soit atteint. Assurez-vous que personne ne peut toucher les potentiomètres de gain de votre amplificateur.

Vous venez de régler le niveau maximal que le DJ peut produire. Vos voisins seront contents... (dans certains cas le DJ ne le sera pas)

Remarque: En mode Mono et Bridge, seul le contrôle du canal gauche est utilisé pour régler la sensibilité d'entrée.

1. LED MODE D'OPÉRATION: Ces LED indiquent le mode d'opération. Le commutateur (13) sur le panneau arrêté est utilisé pour désirir 1 de ces 3 modes possibles :
2. MODE STÉRÉO: Les deux LED sont éteintes. C'est le mode le plus commun, les deux canaux travaillent séparément.
3. MODE MONO: la LED 'MONO' est allumée. Fondamentalement ce mode est identique au mode stéreo mais les entrées des deux canaux sont reliés, ainsi le son sera en mono. Dans ce cas-ci vous devez seulement employer l'entrée du canal gauche pour alimenter les deux canaux de sortie.
4. MODE BRIDGE: la LED 'BRI' est allumée. Les deux canaux sont reliés pour obtenir une sortie mono avec une puissance beaucoup plus élevé.
5. SIGNAL LED: La led verte indique la présence d'un signal audio à l'entrée du canal.
6. CLIP LED : Les LED s'allumeront dans les situations suivantes :
7. Quand le signal de sortie a atteint un niveau tellement élevé qu’
8. z les enceintes et le câblage afin de tracer le problème.
9. LIMIT LED: Les LED s'allumeront dans les situations suivantes :
10. Quand le niveau de puissance de sortie excède la plage de fonctionnement normale (ou il n'y a pas de danger pour l'amplificateur) les LED LIMIT s'allument pendant que les limiteurs de courant sont actif evez diminuer le niveau d'entrée DE TOUTE URGENCE!
11. s'est mis en mode 'protection'. Eteignez l'amplificateur, contrôlez les enceintes et le câblage afin de trouver le problème
12. PROTECT LED: la LED de protection est allumée dans les cas suivants:
13. Pendant la première seconde après avoir allumé l'amplificateur.
14. Quand la température du module d'amplification final devient trop élevée.
15. Dans le cas d'une panne technique : protection DC !
16. Quand vous éteignez l'amplificateur, le "protect led" s'allume pendant un bref instant.
17. INTERRUPEUR GENERAL: est utilisé pour allumer ou éteindre l'amplificateur. Quelques secondes après avoir allumé l'amplificateur, il sera prêt à être utilisé.

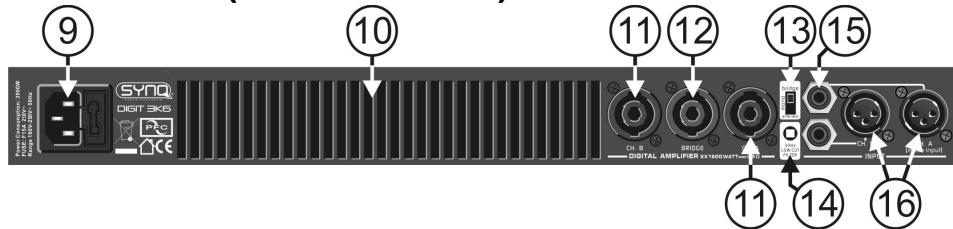

Fonctions (FACE arriere)

1. Entrée de l'alimentation secteur, avec prise IEC et fusible incorporé. Connectez les câbles d'alimentation fournis à cette prise.
2. VENTILATION: pendant son fonctionnement l'amplificateur produit de la chaleur qui doit être dissipée. Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir évacuer la chaleur le plus efficacement possible. Pour cela il est très important de ne couvrir aucun orifice de ventilation car ceci peut provoquer une surchauffe.
3. SORTIES SPEAKON L+R: utilisez ces connecteurs Speakon® pour connecter vos haut-parleurs (impedance >4ohm) en mode d'opération « stéreo » ou

« mono ». Voici le câblage de ces connecteurs:

• POS (+) = PIN1+ et PIN2+ du connecteur Speakon
• NEG (-) = PIN1- et PIN2- du connecteur Speakon
• SORTIES SPEAKON BRIDGE: utilisez ce connecteur Speakon® pour connecter vos haut-parleurs (impedance >8ohm) en mode d'opération « bridge ». Voici le câblage de ce connecteur:
• POS (+) = PIN1 + et PIN2 + du connecteur Speakon
• NEG (-) = PIN1- et PIN2- du connecteur Speakon

SPEAKON WIRE CONNECTION

1. sélecteur MODE D'OPERATION: est utilisé pour désigner le mode de fonctionnement de l'amplificateur. Le mode d'utilisation le plus courant est le mode "stéréo". Si vous avez besoin de plus de puissance, vous pouvez utiliser l'amplificateur en mode bridge. En mode mono vous devez uniquement envoyer un signal dans l'entrée gauche pour piloter les 2 canaux. Référez-vous également au point (3) pour plus d'informations.
2. LOW CUT FILTER 30Hz : élimine les fréquences subsoniques inutilles en dessous de 30Hz. Dans la plupart des cas, ces fréquences ne font que consommer beaucoup d'énergie, sans apporter un plus à vous son.
3. ENTRÉES JACK : Pointe: signal+ □ Anneau: signal- □ Châssis: masse
4. ENTRÉES XLR : Pointe 1: masse, Pointe 2: signal+, Pointe 3: signal-

Reliez le signal audio aux 2 entrées (15 ou 16) - Mettez le commutateur de mode d'opération (13) sur la position "stéréo" Reliez les haut-parleurs aux sorties L+R Speakon (11) Assurez-vous une prise 230Vac avec terre avant de mettre le câble secteur. - Mettez les gains d'entrée (2) à zéro - Mettez de la musique sur les 2 entrées de l'amplificateur - Allumez l'ampli (8) - Mettez les gains d'entrée (2) sur le niveau désiré

Reliez le signal audio à l'entrée gauche (15 ou 16) de l'ampli. - Mettez le commutateur de mode d'opération (13) sur la position "bridge". Reliez le(s) haut-parleur(s) à la sortie Speakon® Bridge (12). Assurez-vous d'une prise 230Vac avec terre avant de mettre le câble secteur. - Mettez les gains d'entrée (2) à zéro. - Mettez de la musique sur l'entrée gauche de l'amplificateur. - Allumez l'ampli (8). - Mettez le gain du canal gauche (2) sur le niveau désiré, laissez le gain du canal droit fermé.

Opération en MONO:

Reliez le signal audio à l'entrée gauche (15 ou 16) de l'ampli. - Mettez le commutateur de mode d'opération (13) sur la position "mono". Reliez les haut-parleurs aux sorties L+R Speakon (11). Assurez-vous d'une prise 230Vac avec terre avant de mettre le câble secteur. - Mettez les gains d'entrée (2) à zéro. - Mettez de la musique sur l'entrée gauche de l'amplificateur. - Allumez l'ampli (8). - Mettez le gain du canal gauche (2) sur le niveau désiré, laissez le gain du canal droit fermé.

	Digit-2K2	Digit-3K6
Puissance stéréo 8Ω (1kHz, THD+N<0,1%)	2x 650Wrms	2x 1050Wrms
Puissance stéréo 4Ω (1kHz, THD+N<0,1%)	2x 1100Wrms	2x 1800Wrms
Puissance bridge 8Ω (1kHz, THD+N<0,1%)	1x 2200Wrms	1x 3600Wrms
Puissance mono 8Ω (1kHz, THD+N<0,1%)	2x 650Wrms	2x 1050Wrms
Puissance mono 4Ω (1kHz, THD+N<0,1%)	2x 1100Wrms	2x 1800Wrms
Rendement	>90%	>90%
Rép. Fréq. (+/-1dB)	5 - 36000Hz	5 - 36000Hz
Sensibilité d'entrée	1000mV	1000mV
Impédance d'entrée asymétrique	10 kΩ	10 kΩ
Impédance d'entrée symétrique	20 kΩ	20 kΩ
Rapport S/B (A-Weighted)	>100dB	>100dB
Facteur d'amortissement (5Hz-1kHz)	>300	>300
Vitesse de balayage de tension	29V/uS	29V/uS
Ventilation	Ventilateur à vitesse variable	Ventilateur à vitesse variable
Entrées signal	Balanced XLR/Jack	Balanced XLR/Jack
Sorties enceintes	Speaxon®	Speaxon®
Alimentation	AC230V/ 50Hz	AC230V/ 50Hz
Dimensions (WxHxD mm)	482x44x301 (19"/1U)	482x44x301 (19"/1U)
Poids (kg)	5,5kg	5,6kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
