MODE D'EMPLOI DIGIT 2K2 BEGLEC

Débarrassez-vous de l'appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

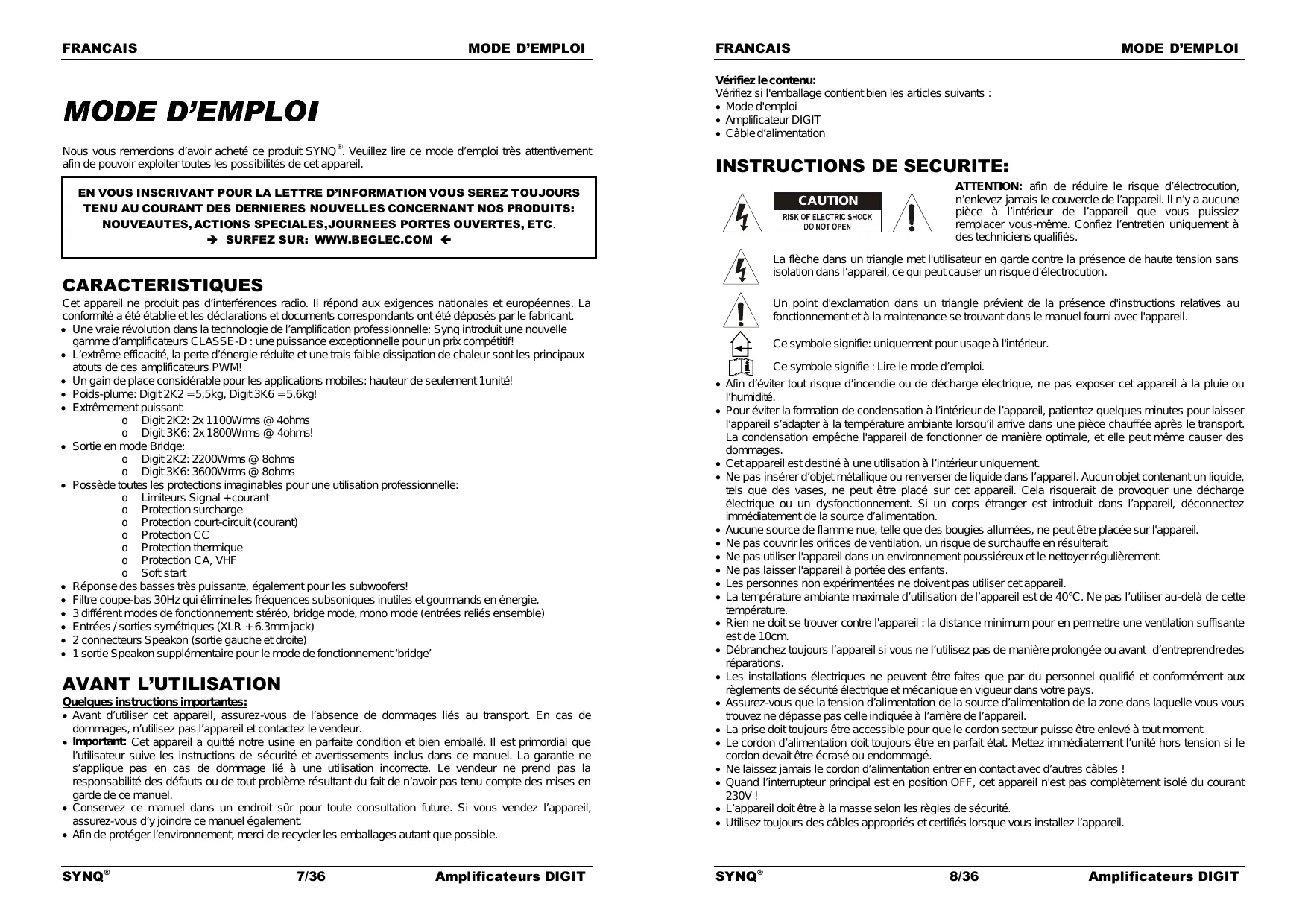

Nous vous remercions d'avoir acheté ce produit SYNQ®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil

CARACTERISTIQUES Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La confomité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant. + Une vraie révolution dans la technologie de l'ampliication professionnelle: Synq introduit une nouvelle gamme d'arplicateurs CLASSE -D : une puissance exceptionnelle pour un prix compétitif! + L'exrême efficacité, la perte d'énergie réduite et une trais faible dissipation de chaleur sontles principaux atouts de ces amplificateurs PWM! + Un gain de place considérable pour les applications mobiles: hauteur de seulement Lunité! + Poids-plume: Digit 2K2 =5,5kg, Digit 3K6 =5,6kg! Extrêmement puissant x 1100Wmms @ 4ohms

200Wims @ 8ohms ° 600Wims @ 8ohms Possède toutes les protections imaginables pour une utilisation professionnelle: 0 Limieurs Signal +courant o Protection surcharge © Protection court-circuit (courant) o Protection CC

Protection thermique Protection CA, VHF o Softstat Réponse des basses très puissante, également pour les subwoofers! Filtre coupe-bas 30Hz qui élimine les fréquences subsoniques inutiles et gourmands en énergie. 3 différent modes de fonctionnement stéréo, bridge mode, mono mode (entrées reliés ensemble) Entrées / sorties symétriques (XLR + 6.3mmjack) 2 connecteurs S peakon (sortie gauche et droite) 1 sortie S peakon supplémentaire pour le mode de fonctionnement ‘bridge’ AVANT L'UTILISATION tructions ntes: + Avant d'utliser cet appareil, assurez-vous de l'absence de dommages liés au transport En cas de dommages, n'utiisez pas l'appareil et contactez le vendeur. + Important Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utlisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel + Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également. + Afin de protéger l'environnement, merci de recycler les emballages autant que possible. SYNQ° 71/36 Amplificateurs DIGIT Vérifiez le content Vérifiez si l'emballage contient bien les articles suivants : + Mode d'emploi + Amplificateur DIGIT + Câble d'alimentation INSTRUCTIONS DE SECURITE: ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. I! n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés. CAUTION \ La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans , \ isolation dans l'appareil ce qui peut causer un risque d'électrocution. }\ Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au / ! \. fonctionnement età la maintenance se trouvant dans le manuel fourni avec l'appareil. Ce symbole signifie: uniquement pour usage à l'intérieur. [TE] Ce symbole signifie : Lire le mode d'emploi. + Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité + Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il amive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages: + Cetappareil estdestiné à une utilisation à l'intérieur uniquement. + Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation. Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil. Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait. Ne pas utiliser l'appareil dans un environnement poussiéreux etle nettoyer régulièrement. Ne pas laisser l'appareil à portée des enfants. Les personnes non expérimentées ne doivent pas utiliser cet appareil La température ambiante maximale d'utilisation de l'appareil est de 40°C. Ne pas l'utliser au-delà de cette température. + Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante estde 10cm. + Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendredes réparations. + Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays: < Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil. + La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment. + Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon devait être écrasé ou endommagé. + Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles ! + Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V! + L'appareil doit être à la masse selon les règles de sécurité. + Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil. SYNQ° 8/36

+ Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur. + Nejamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques ! + En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement. + Utilisez l'emballage d'origine si l'appareil doit être transporté. + Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables. CONSEILS D'INSTALLATION: + Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures. + Placer et utliser l'appareil à proximité de sources de chaleur telles que spots, amplis. pourrait affecter ses perfomances et même endommager l'appareil. + L'appareil peut être installé dans un rack de 19". Fixez l'appareil en utiisantles 4 trous pour vis sur la face avant Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations etles coups lors du transport. + En cas d'installation dans un ‘fight case’, assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil. + Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil. NETTOYAGE: Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil. Nettoyez régulièrement les orifices de ventilation à l'aide d'un aspirateur. Ceci augmente la capacité de refroidissement des ventilateurs et aide à éviter une éventuelle surchauffe de l'amplificateur. CONNEXIONS Eteignez toujours l'appareil avant de faire un quelconque changement de câblage. Pour le signal d'entrée nous vous recommandons d'utiliser les connecteurs XLR. Utilisez des câbles de signal de bonne qualité afin d'assurer une excellente qualité audio. Pour les haut-parleurs vous utilisez les sorties Speakon. Dans le chapitre suivant vous trouverez plus d'informations sur les connexions de cet ampli. FONCTIONS (FACE AVANT) OUVERTURES DE VENTILATION: pendant son fonctionnement l'ampliicateur produit de la chaleur qui doit être dissipée. Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir évacuer la chaleur le plus efficacement possible. Pour cela il est très important de ne couvrir aucun orifice de ventilation car ceci peut provoquer une surchauffe. Nettoyez régulèrement les orifices de ventilation à l'aide d'un aspirateur. Ceci augmente la capacité de refroidissement des ventilateurs et aide à éviter une éventuelle surchauffe de l'amplificateur. CONTRÔLES DE GAIN: ces potentiomètres sont utlisés pour contrôler la sensibilité d'entrée de l'amplficateur. Chaque canal possède son propre réglage. Vous pouvez utiliser ces potentiomètres pour régler le niveau sonore maximal de votre installation: + Tournez les deux potentiomètres de votre amplificateur vers la gauche. + Mettez de la musique et vérifiez si les VU mètres de votre table de mixage sont à OdB. (la zone rouge s'allume de temps en temps) SYNQ° 9/36

FRANCAIS MODE D'EMPLOI

+ Réglez le niveau de sortie principal de votre table de mixage (Master) sur maximum. + Ouvrez les potentiomètres de Gain de l'amplificateur jusqu'à ce que le niveau sonore que vous désirez soit atteint. + Assurez-vous que personne ne peut toucher les potentiomètres de gain de votre amplificateur. Vous venez de régler le niveau maximal que le DJ. peut produire. Vos voisins seront contents…© (dans quelques cas le D} ne le sera pas®) Remarque: En mode Mono et Bridge, seul le contrôle du canal gauche est utilisé pour régler la sensibilitéd'entrée.

3. LED MODE D'OPÉRATION: Ces LED indiquent le mode d'opération. Le commutateur (13) sur le

panneau arrière est utlisé pour choisir 1 de ces 3 modes possibles + MODE STÉRÉO: Les deux LED sont éteints. C'est le mode le plus commun, les deux canaux travaillent séparément. + MODE MONO: la LED MONO" est allumée. Fondamentalement ce mode est identique au mode stéréo mais les entrées des deux canaux sont reliées, ainsi le son sera en mono. Dans ce cas-ci vous devez seulement employer l'entrée du canal gauche pour alimenter les deux canaux de sortie. MODE BRIDGE: la LED ‘BRI' est allumée. Les deux canaux sont reliés pour obtenir une sortie mono avec une puissance beaucoup plus élevée. SIGNAL LED: La led verte indique la présence d'un signal audio à l'entrée du canal. CLIP LED : Les LED s’allumeront dans les situations suivantes + Quand le signal de sortie a atteint un niveau tellement élevé qu'il pourrait provoquer de la distorsion (clip). Néanmoins, les imiteurs minimisent la distorsion. + Quand il y a eu un court-circuit dans la section « sortie ». Eteignez l'amplficateur, contrôlez les enceintes et le câblage afin de trouver le problème.

6. LIMT LED: Les LED s'allumeront dans les situations suivantes

+ Quand le niveau de puissance de sortie excède de plage de fonctionnement normale (ou il n'y a pas de danger pour l'amplficateur) les LED LIMIT s’'allument pendant que les limiteurs de courant sont actives afin de reduire la plage dynamique (courant) de la sortie et de ramener l'amplificateur dans une plage de fonctionnement sans danger. Dans ce cas, vous devez diminuer le niveau d'entré DE TOUTE URGENCE ! Quand il y a eu un court-circuit dans la section « sortie » et que l'amplificateur c'est mis en mode “protection. Eteignez l'ampliicateur, contrôlez les enceintes et le câblage afin de trouver le problème

7. PROTECT LED: la LED de protection estallumé dans les cas suivants:

+ Pendant la première seconde après avoirallumé l'amplficateur. + Quand la température du module d'amplification final devienttrop élevée. + Dans le cas d'une panne technique: protection DC! + Quand vous éteignez l'amplificateur, le ‘protect led” s'allume pendant un brefinstant.

8. INTERRUPTEUR GÉNÉRAL: est utlisé pour allumer ou éteindre l'amplificateur. Quelques secondes

après avoir allumé l'ampiificateur il sera prêt à être utilisé.

9. Entrée de l'alimentation secteur, avec prise IEC et fusible incorporé. Connectez les Câbles

d'alimentation foumis à cette prise.

10. VENTILATION: pendant son fonctionnement l'amplficateur produit de la chaleur qui doit être dissipée.

Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir évacuer la chaleur le plus efficacement possible. Pour cela il esttrès important de ne couvrir aucun orifice de ventilation car ceci peut provoquer une surchauffe. SYNQ° 10/36

1L SORTIES SPEAKON L4R: utilisez ces connecteurs Speakon® pour connecter vos haut-parleurs impedance >ohm) en mode d'opération « stéréo » ou «mono ». Voici le câblage de ces connecteurs: + POS (+) =PIN1+etPIN2+du connecteur Speakon® + NEG (-) =PIN1- et PIN2- du connecteur Speakon°

12. SORTIES SPEAKON BRIDGE: uïlisez ce connecteur

Speakon® pour connecter vos haut-parleurs (impedance ZBohm) en mode d'opération « bridge ». Voici le câblage de ce connecteur: + POS (+) =PIN1+etPIN2+du connecteur Speakon” SPEAKON WIRE CONNECTION + NEG (-) =PIN1- et PIN2- du connecteur Speakon°

13. sélecteur MODE D'OPÉRATION: est utilisé pour choisir le mode de fonctionnement de l'amplificateur.

Le mode d'utilisation le plus courant est le mode “stéréo”. Si vous avez besoin de plus de puissance, vous pouvez utiliser l'amplificateur en mode bridge. En mode mono vous devez uniquement envoyer un signal dans l'entrée gauche pour piloter les 2 canaux. Référez-vous également au point (3) pour plus d'informations:

14. LOW CUT FILTER 30Hz : élimine les fréquences subsoniques inutiles en dessous de 30Hz. Dans la

plupart des cas, ces fréquences ne font que consommer beaucoup d'énergie, sans apporter un plus à votre son.

COMMENT UTILISER OPERATION STEREO: Reliez le signal audio aux 2 entrées (15 ou 16) Mettez le commutateur de mode d'opération (13) sur la position “stéréo” Reliez les haut-parleurs aux sorties L4R Speakon® (11) Assurez vous une prise 230Vac avec terre avant de mettre le câble secteur. Mettez les gains d'entrée (2) à zéro Mettez de la musique sur les 2 entrées de l'amplificateur Allumez l'ampli (8) Mettez les gains d'entrée (2) sur le niveau désiré OPÉRATION BRIDGE: Reliez le signal audio à l'entrée gauche (15 ou 16) de l'ampli. Mettez le commutateur de mode d'opération (13) sur la position "bridge" Reliez le(s) haut-parleur(s) à la sortie Speakon” Bridge (12) Assurez vous une prise 230Vac avec terre avant de mettre le câble secteur. Mettez les gains d'entrée (2) à zéro Mettez de la musique sur l'entrée gauche de l'ampliicateur Allumez l'ampli (8) Mettez le gain du canal gauche (2) sur le niveau désiré, laissez le gain du canal droite fermé. OPÉRATION EN MONO: Reliez le signal audio à l'entrée gauche (15 ou 16) de l'ampli. Mettez le commutateur de mode d'opération (13) sur la position “mono” Reliez les haut-parleurs aux sorties L4R Speakon” (11) Assurez vous une prise 230Vac avec terre avant de mettre le câble secteur. Mettez les gains d'entrée (2) à zéro Mettez de la musique sur l'entrée gauche l'amplificateur Allumez l'ampli (8) Mettez le gain du canal gauche (2) sur le niveau désiré, laissez le gain du canal droit fermé. SYNQ° 11/36 Ampl FRANCAIS MODE D'EMPLOI CARACTERISTIQUES TECHNIQUES Digit-2K2 Digit-3K6 Puissancestéréo 80 qu, rDan<o 1%) 2x650Wms 2x1050Wrms Puissancestéréo 40 qu, rHDaN<9 1%) 2x1100Wms 2x1800Wrms Puissance bridge 80 qu, rHDan<0,1%) 1x2200Wmms 1x 3600Wms Puissance mono 80 (ét, THDaN<0,1%) 2x 650Wms 2x1050Wrms Puissance mono 40 (tr, THDAN<0,1%) 2x1100Wmms 2x1800Wrms 220% 220%

5- 36000Hz 5 - 36000Hz

1000mV 1000mV 10kn 10kQ 20kn 20kQ Rapport S/B (a-Ukighted) >100dB 10048 Facteur d'amortissement (5Hz-1kHz) >300 >300 Vitesse de balayage de tension 29V/uS 29V/uS Ventilateur à vitesse | Ventilateur à vitesse Ventilation variable variable Entrées signal Balanced XLR/ ack | Balanced XLR/ ack Sorties enceintes Speakon° Speakon” Alimentation AC230V /50Hz AC230V/50Hz Dimensions (WxHxD mm) 482x44301(19"/1U) | 482x44x301(19Y1U) Poids (kg) 5.5kg 56kg Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger lademière version de ce mode d'emploi de notre site Web: www.beglec.com SYNQ° 12/36
