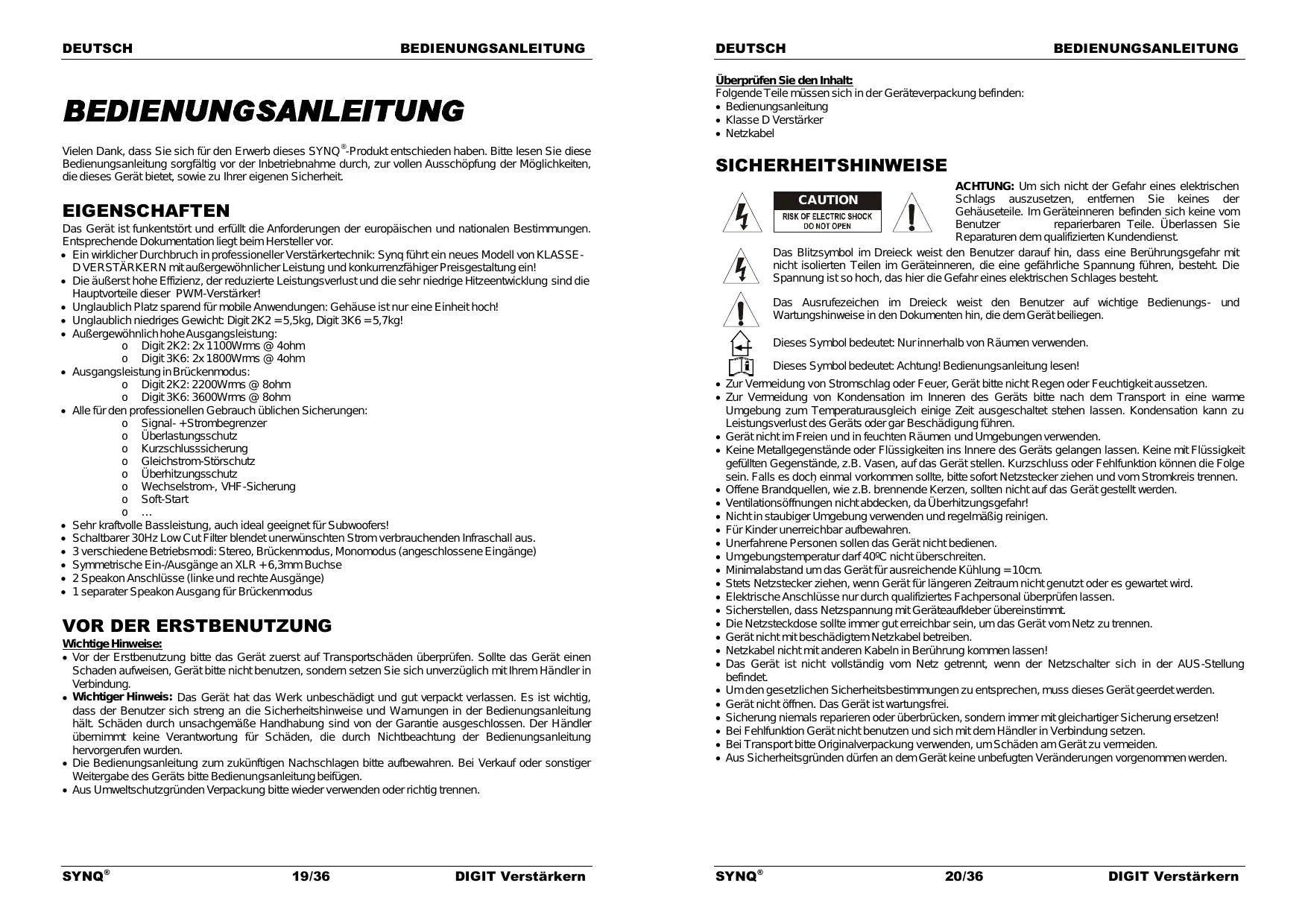

DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für den Erwerb dieses SYNQ “-Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschôpfung der Môglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Das Gerèt ist funkentstôrt und erfült die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. + Ein wrklicher Durchbruch in professioneller Verstärkertechnik: Synq führt ein neues Modell von KLASSE - D VERSTARKERN mitauBergemôhnlicher Leistung und konkurrenzféhiger Preisgestaltung ein! Die äuBerst hohe Effzienz, der reduzierte Leistungsvedustund die sehr niedrige Hitzeentwickung sind die Hauptvorteile dieser PWM-Verstärker! + Unglaublich Platz sparend für mobile Anwendungen: Gehäuse istnur eine Einheit hoch! + Unglaublich niedriges Gewicht Digit 2K2 =5,5kg, Digit 3K6 =5,7kg! AuBergewôhnlichhohe Ausgangsleistung o Digit2K2: 2x 1100Wmms @ 4ohm 0 Digit3K6: 2x 1800Wrms @ dohm Ausgangsleistungin Brückenmodus:

All für den professionellen Gebrauch üblichen Sicherungen: 0 Signal- +Strombegrenzer o Überlastungsschutz 0 Kurzschlusssicherung 0 GleichstromStôrschutz o Überhitzungsschutz

Wechselstronr, VHF-Sicherung Soft-Start Sehr kraftvolle Bassleistung, auch ideal geeignet für Subwoofers! Schaltbarer 30Hz Low CutF iter blendet unerwünschten Strom verbrauchenden Infraschall aus. 3 verschiedene Betriebsmodi: Stereo, Brückenmodus, Monomodus (angeschlossene Eingänge) Symmetrische Ein-/Ausgänge an XLR +6,3mm Buchse 2 Speakon Anschlüsse (linke und rechte Ausgänge) 1 separater S peakon Ausgang für Brückenmodus

VOR DER ERSTBENUTZUNG

Wichtige Hinweise: + Vor der Erstbenutzung bite das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerêt bitte nicht benutzen, sondem setzen Sie sich unverzüglich mit Inrem Händler in Verbindung + Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Wamungen in der Bedienungsanleitung hält. Schäden durch unsachgemäe Handhabung sind von der Garantie ausgeschlossen. Der Händler übemimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. + Die Bedienungsanleitung zum zukünftigen Nachschlagen bite aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geräts bitte Bedienungsanleitung beifügen. + Aus Umweltschutzgründen Verpackung bitte wieder venwenden oderrichtig trennen. SYNQ° 19/36 DIGIT Verstärkern DEUTSCH BEDIENUNGSANLEITUNG Überprüfen Sie den Inhalt: Folgende Telle müssen sich in der Geräteverpackung befinden: + Bedienungsanleitung + Klasse D Verstärker + Netkabel SICHERHEITSHINWEISE ACHTUNG: Um sich nicht der Gefahr eines elektischen CAUTION /\ Schlags auszusetzen, entfemen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom \ Benutzer reparierbaren Telle. Überlassen Sie Reparaturen dem qualfizierten Kundendienst. Des Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit p\ nicht isolierten Teilen im Geräteinneren, die eine gefähriche Spannung führen, besteht. Die \ Spannung ist so hoch, das hier die Gefahr eines elekischen Schlages besteht j| Das Ausrufezeichen im Dreieck weist den Benutzer auf wichige Bedienungs- und / ! \| Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Dieses Symbol bedeutet Nurinnerhalb von Räumen venwenden. CE Dieses Symbol bedeutet Achtung! Bedienungsanleitung lesen! + Zur Vemmeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeitaussetzen + Zur Vermeidung von Kondensation im Inneren des Geräts bite nach dem Transport in eine warme Umgebung zum Temperaturausgleich einige Zeit ausgeschaltet stehen lassen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen. + Gerätnichtim Freien und in feuchten Räumen und Umgebungen verwenden. + Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehtfunktion kônnen die Folge sein. Falls es doch einmal vorkommen sole, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. + Offene Brandquellen, wie z.B. brennende Kerzen, sollten nichtauf das Gerät gestelt werden + Ventilationsôfinungen nichtabdecken, da Überhitzungsgefahr! + Nichtin staubiger Umgebung verwenden und regelmäkig reinigen. + Für Kinder unerreichbar aufbewahren + Unerfahrene Personen sollen das Gerät nichtbedienen. + Umgebungstemperatur darf 40%C nichtüberschreiten. + Minimalabstand um das Gerätfürausreichende Kühlung =10cm. + Stets Netzstecker zichen, wenn Gerët für längeren Zeitraum nicht genutzt oder es gemrartet wird. + Elektische Anschlüsse nur durch qualziertes Fachpersonal überprüfen lassen. + Sicherstellen, dass Netzspannung mit Geräteaufdeber übereinstimmt. + Die Netzsteckdose sole immer gut erreichbar sein, um das Gerët vom Net zu trennen. + Gerätnicht mitbeschädigtem Netzkabel betreiben. + Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! + Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet. + Umden gesetzlichen Sicherheitsbestimmungen zu entsprechen, muss dieses Gerät geerdetwerden. + Gerät nicht ôffnen. Das Gerät istwartungsfrei. + Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! + Bei Fehffunktion Gerät nicht benutzen und sich mit dem Händler in Verbindung setzen. + Bei Transportbitte Originalverpackung venwenden, umSchäden am Gerät zu vermeiden + Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden SYNQ° 20/36 DIGIT Verstärkern

DEUTSCH BEDIENUNGSANLEITUNG INSTALLATIONSANLEITUNG: + Stellen Sie das Gerät in einem gut belüfteten Raumauf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetztuird. + Plazieren und benutzen Sie das Gerät für eine längere Zeit neben sehr warmen Geräten wie Verstärker, Lampen, etc., Kônnte es die Funktion des Geräts beeinträchtigen. + Das Gerët kann in 19” Racks eingebaut werden. Benutzen Sie dafür die in der Frontblende eingelassenen Lôcher. + Sollte das Gerêt in ein Flightcase eingebaut werden, achten Sie auf eine gute Lufzirkulation. + Wenn das Gerët aus einer kalten Umgebung an einem wemmen Ort aufgestell wird, kann sich Kondenswasser bilden. Um Fehfunktionen zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen. WARTUNG Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätinnere gelangt Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerët beschädigen würden Säubem Sie regelmäBig die Ventilationséfinungen mit einem Staubsauger. Dies hilft den Ventilatoren im Verstärker die Kühlung aufrechtzuerhalten, damit das Gerät nicht überhitzt ANSCHLÜSSE Seien Sie sich sicher das Sie dass Gerät abgeschaltet haben, bevor Sie Veränderungen an der Verkabelung vomehmen. Für die Signal Eingänge empfehlen wir die XLR Verbindungen zu verwenden. Um Innen gute Audio Qualität zu Gewährieisten venenden Sie ausschlieBlich gute Kabel. Für die Lautsprecher empfehlen wir die Speakon® Ausgänge zu venenden. In der Gerätebeschreibung finden Sie weitere Hinweise zum Anschluss des Verstärkers. FUNKTIONEN (VORDERSEITE) L._ VENTILLATIONS LÔCHER: Während des Betriebes entwickelt der Verstärker Hitze die abzuführen ist. Die Lüfter im Inneren des Verstärkers müssen im Stande sein die Hitze abzuführen Dafür ist es sehr wichtig die Lüftungsôfnungen nicht zu verdecken, ansonsten überhitzt der Verstärker. Saugen Sie die Lüftungsôfmungen regeméBig, mit einem Staubsauger ab. Das vemindert die Kühlleistung des Verstärker-Ventilators und hift, Überhitzung zu vemmeiden.

2. LAUTSTARKE REGLER: Mit diesen Potentiometem regeln Sie die Lautstärke des Verstärkers. J eder

Kanal ist getrennt regelbar. Sie kônnen diese Controller benützen um ein Maximum an Lautstärke zu erreichen. Drehen Sie beide Regler(3) an der Endstufe nach links. Legen Sie Musik auf und vergewissem Sie sich das die VU Anzeige an Ihrem Mixer auf OdB steht {Von Zeit zu Zeit kann es vorkommen dass die rote Zone aufleuchtet. Stellen Sie den Master Regler am Mischpult auf maximale Lautstärke. Betätigen Sie am Verstärker so lange die Lautstärkenregler(3), bis Sie die gewünschte Lautstärke erreichthaben. Sorgen Sie dafür, dass niemand die Lautstärkenregler der Endstufe erreichen kann. Stellen Sie die Lautstärke auf Ihren persônlichen maximalen Pegel ein. Inre Nachbam werden froh darüber sein ….© {in den meisten Fällen der DJ nicht...®) Hinweis: Im Mono und Bridge Modus, dient nur der linke Lautstärkenregler am Verstärker zum Regeln derLautstärke. SYNQ° 21/36 DIGIT Verstärkern DEUTSCH BEDIENUNGSANLEITUNG

3. BETRIEBS-LEDS: Diese LED's zeigen den Betriebsmodus an. Schalter (13) auf der Geräterückseite

dient der Einstellung auf einen der 3 môglichen Modi: + STEREO MODUS: Beide LEDs leuchten. Das ist der herkômmichste Modus, beide Kanäle arbeiten getrennt. + MONO MODUS: das MONO" LED leuchtet Dies ist im Grunde identisch mit dem Stereomodus, jedoch sind die Eingänge beider Kanäle zusammen geschaltet, so dass der Ausgang in Mono erfolgt In diesem Fall benutzen Sie nur den Eingang des linken Kanals, um beïde Ausgangskanäle zu betreiben. + BRIDGE MODUS: des ‘BRI' LED leuchtet Beide Kanäle sind in ,Bridge-modus” verbunden, um einen Monoausgang mit hôherer Leistung zu erreichen. SIGNAL-LEDS: Diese LED's zeigen an, dass an den Eingängen ein Musiksignal anliegt. CLIP-LEDS: Die LEDs leuchten auf, wenn: + das Ausgangssignal solche Spitzen erreicht, dass Verzerungen auftreten kônnen (Clipping). die Signalbegrenzer in Akton treten, um die Verzerungen gering zu halten. + wenn es einen Kurzschluss im Ausgangsbereich gab. Schalten Sie den Verstärker aus, überprüfen Sie den Lautsprecher und die Ausgangskabel um das/die Probleme zu finden.

6. LIMT LEDS: Die LEDS leuchten auf, wenn:

+ die Ausgangsleistung über den sicheren Arbeitsbereich des Verstärkers hinausgeht. Die LIMIT LEDS leuchten, solange die Strombegrenzer aktv sind, um den dynamischen Bereich (Strom) des Ausgangs zu veringem und den Verstärker auf seinen sicheren Arbeitsbereich zurückzubringen In diesem Fall müssen Sie die Eingangsleistung herunterfahren! + wenn es einen Kurzschluss im Ausgangsbereich gab und der Verstärker im Schutzmodus ist Schalten Sie den Verstärker aus, überprüfen Sie den Lautsprecher und die Ausgangskabel um das/die Probleme zu finden.

7. PROTECT LEDS: Die Protection LED leuchtet in folgenden Situationen auf:

Während der ersten Sekunden nach einschalten der Endstufe Wenn die Temperatur des Leistungsverstärkers zu hoch geworden ist. In Folge eines technischen defektes: Wechselstromschutz! Während des Ausschaltens des Verstärkers kann es vorkommen, dass die “protect led” für eine kurze Zeit aufleuchten.

8. Hauptschalter: Verwenden Sie diesen Schalter um das Gerët Ein- und Auszuschalten. Ein paar

Sekunden nach einschalten des Gerètes istes Einsatzbereit. FUNKTIONEN (RÜCKSEITE)

9. Netanschluss Mit Hiffe des IEC Steckers und eingebauter Sicherung, Verbinden sie hier den

10. VENTILATOR UND LÜFTUNGSÔFFNUNGEN: Während des Betriebes erzeugt der Verstärker Hitze die

abgeführt werden muss. Die Lüfer im Inneren des Verstärkers müssen in der Lage sein die Hitze am effektivsten abzuführen. Dafür ist es absolut wichtig die Lüftungsôfinungen nicht zu verdecken, da der Verstärker sonst überhitzt wird. 1L CHA4CHB SPEAKON AUSGÂNGE: Verwenden Sie diese Speakon® Anschlüsse um Ihre Lautsprecher (Impedanz >ohm) anzuschlieBen. Sie verkabeln die Verbindungen wie folgend: + POS( =Speakon Anschluss PIN1+und PIN2+ + NEG(-) =Speakon Anschluss PINL- und PIN2-

12. BRIDGE SPEAKON AUSGANG

Mit diesem Speakon® Anschluss schlieen Sie Ihren Lautsprecher impedanz >Bohmiin Bridge Modus an. Die Belegung des S peakon® Anschlusses istwie folgt:

DEUTSCH BEDIENUNGSANLEITUNG

13. BETRIEBSMODUS Schalter: Wird verwendetum die Betiebsart einzustellen. Am meisten üblich ist der

“Stereo” Modus. Wenn Sie mehr Leistung benôtigen, kônnen Sie den Verstärker im Bridge Modus verwenden. Im Monomodus brauchen Sie nur den linken Eingang anzuschlie&en, um beide Ausgänge zu treiben. Weïtere Informationen unter Punkt 3.

14. LOW CUT FILTER 30Hz: blendet unerwünschten Strom verbrauchenden Infraschal unter 30Hz aus.

Diese Frequenzen konsumieren meist nur viel Energie und haben keinen Einfluss auf die Klangqualität

BEDIENUNGSHINWEISE STEREOBETRIEB: + SchlieBen Sie das Audiosignal an den Eingängen (15 oder 16) an + Stellen Sie den Betiebsmodusschalter (13) auf Stereo” ein. + SchieBen Sie die entsprechenden Lautsprecher an den L4R Speakon° Ausgängen (11) an. Vergewissem Sie sich, dass die Netzspannung 230V- beträgt, bevor Sie den Stecker in die geerdete Steckdose stecken. Stellen Sie beide Lautstärkeregler (2) auf Nul. Vergewissem Sie sich, dass am Eingang ein Musiksignal anliegt. Schalten Sie den Verstärker ein (8). Regeln Sie die Lautstärkeregler (2) auf das gewünschte Niveau. BRIDGE MODUS BETRIEB: SchlieBen Sie das Audiosignal am linken Eingang (15 oder 16) an. Stellen Sie den Betriebsmodusschalter (13) auf Überbrückung" ein. Schleen Sie derfdie entsprechenden Lautsprecher an den Speakon° Überbrückungs-Ausgänge (12) an. Vergewissem Sie sich, dass die Netzspannung 230V- beträgt, bevor Sie den Steckerin die geerdete Steckdose stecken. Stellen Sie beide Lautstärkeregler (2) auf Nul. Vergewissem Sie sich, dass am linken Eingang ein Musiksignal anliegt. Schalten Sie den Verstärker ein (8). Regeln Sie die linken Lautstärkeregler (2) auf das gewünschte Niveau und lassen Sie den rechten Lautstärkeregler auf Nul! MONOBETRIEB: SchlieBen Sie das Audiosignal am linken Eingang (15 oder 16) an. Stellen Sie den Betiebsmodusschalter (13) auf Mono" ein. SchleBen Sie die entsprechenden Lautsprecher an den L4R Speakon° Ausgängen (11) an. Vergewissem Sie sich, dass die Netzspannung 230V- beträgt, bevor Sie den Stecker in die geerdete Steckdose stecken. Stellen Sie beide Lautstärkeregler (2) auf Nul. Vergewissem Sie sich, dass am Eingang ein Musiksignal anliegt. Schalten Sie den Verstärker ein (8). Regeln Sie die linken Lautstärkeregler (2) auf das gewünschte Niveau und lassen den rechten Lautstärkeregler auf Nul. è à SYNQ° 23/36 DIGIT Verstärkern DEUTSCH BEDIENUNGSANLEITUNG TECHNISCHE DATEN Digit-2K2 Digit-3K6 Power stereo BQ (uéx, THDAN<01%) 2x650Wms 2x1050Wms Power Stereo 40 (ét, THDAN<0:1%) 2x1100Wrms 2x 1800Wms Power bridge 80 ét, rHpan<o,1% 1x2200Wms 1x 3600Wms Power mono 80 (ue, THDAN<0,1%) 2x650Wms 2x1050Wms Power mono 40 (és, THD4N<0,1%) 2x1100Wmms 2x 1800Wms Wirkungsgrad 220% 220% Frequenzbereich (+148) 5 - 36000Hz 5- 36000Hz 1000mV 1000mV 10kn 10kn Eingangsimpedanz symmetrisch 20kn 20kQ Rauschabstand (a-ighted) 710048 >100dB Dämpfungsfaktor (80/1kHz) 2300 >300 Zuwachsrate 29V/uS 29V/uS Kühlung regelbarer Lüfter regelbarer Lüfer Symmetische Symmetrische Signaleingänge XLR/Buchse XLR/Buchse Lautsprecherausgänge Speakon” Speakon® Stromversorgung AC230V /50Hz AC230V/50Hz Abmessungen (BxHXT mm) 482x44x301(191U) | 482x44x301(19"/1U) Gewicht (kg) 5,5kg 5.6kg Technische Anderungen kënnen auch ohne Vorankündigung vorgenommen werden! Sie kônnen sich die neueste Version dieses Benutzerhandbuches von unserer Website : www.beglec.com SYNQ° 24/36 DIGIT Verstärkern
