BEDIENUNGSANLEITUNG D2 BEGLEC

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

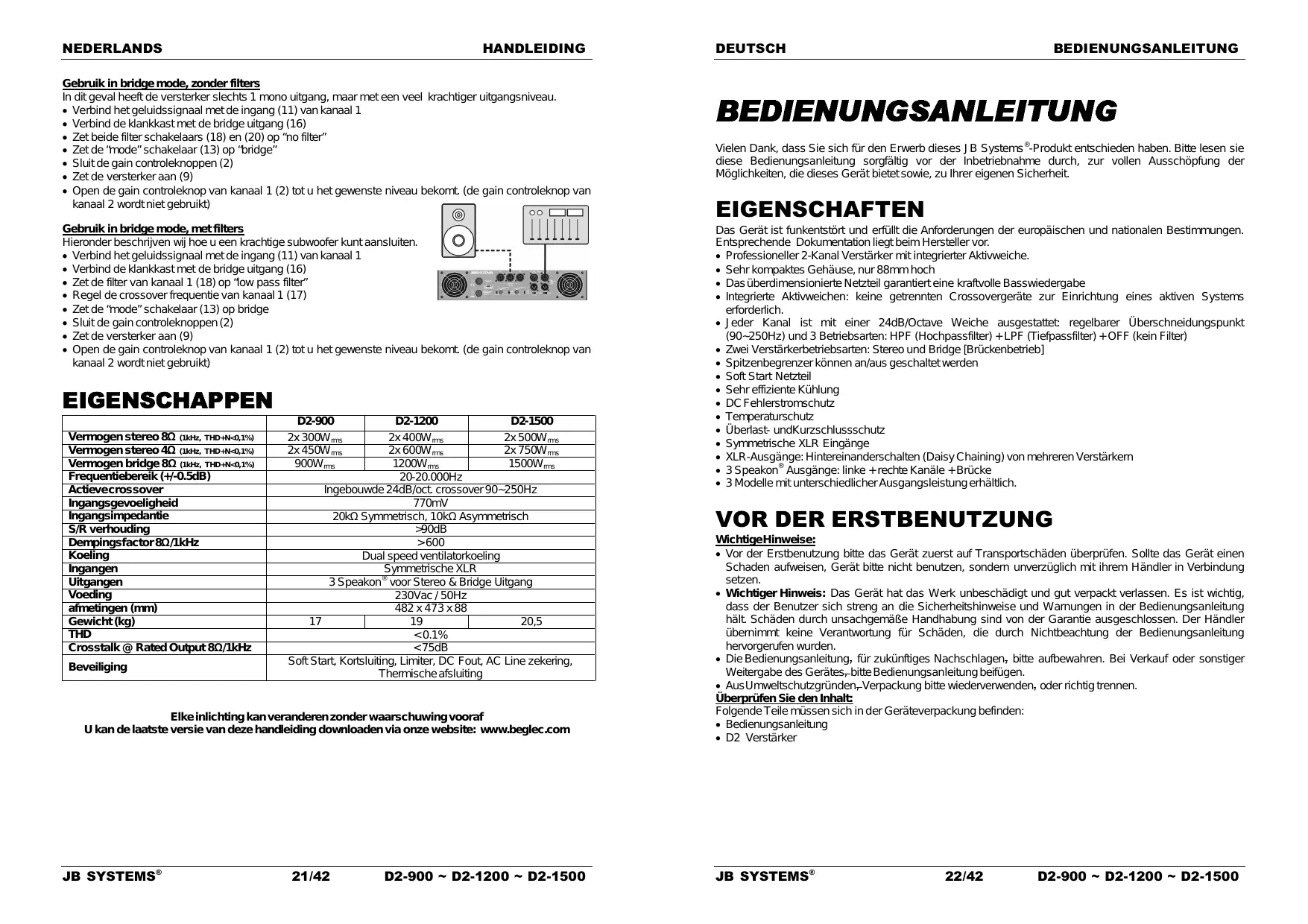

Vielen Dank, dass Sie sich für den Erwerb dieses JB Systems -Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. Professioneller 2-Kanal Verstärker mit integrierter Aktivweiche. Sehr kompaktes Gehäuse, nur 88mm hoch Das überdimensionierte Netzteil garantiert eine kraftvolle Basswiedergabe Integrierte Aktivweichen: keine getrennten Crossovergeräte zur Einrichtung eines aktiven Systems erforderlich. Jeder Kanal ist mit einer 24dB/Octave Weiche ausgestattet: regelbarer Überschneidungspunkt (90~250Hz) und 3 Betriebsarten: HPF (Hochpassfilter) + LPF (Tiefpassfilter) + OFF (kein Filter) Zwei Verstärkerbetriebsarten: Stereo und Bridge [Brückenbetrieb] Spitzenbegrenzer können an/aus geschaltet werden Soft Start Netzteil Sehr effiziente Kühlung DC Fehlerstromschutz Temperaturschutz Überlast- undKurzschlussschutz Symmetrische XLR Eingänge XLR-Ausgänge: Hintereinanderschalten (Daisy Chaining) von mehreren Verstärkern 3 Speakon Ausgänge: linke + rechte Kanäle + Brücke 3 Modelle mit unterschiedlicher Ausgangsleistung erhältlich.

VOR DER ERSTBENUTZUNG

WichtigeHinweise: Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen. Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen. AusUmweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen. Überprüfen Sie den Inhalt: Folgende Teile müssen sich in der Geräteverpackung befinden: Bedienungsanleitung D2 Verstärker JB SYSTEMS® 22/42 D2-900 ~ D2-1200 ~ D2-1500 DEUTSCH BEDIENUNGSANLEITUNG SICHERHEITSHINWEISE ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht. CAUTION DEUTSCH BEDIENUNGSANLEITUNG Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen. WARTUNG Säubern Sie das Gerät indem Sie ein Tuch leicht befeuchten und das Gerät Vorsichtig damit reinigen. Vermeiden Sie das Wasser in das Gerät gelangt. Verwenden Sie keine aggressiven Flüssigkeiten wie Benzin oder Lösungsmittel, Sie zerstören das Gerät. Säubern Sie regelmäßig die Ventilationsöffnungen mit einem Staubsauger. Dies hilft den Ventilatoren im Verstärker die Kühlung aufrechtzuerhalten damit das Gerät nicht überhitzt. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. ANSCHLÜSSE Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Seien Sie sich sicher das Sie dass Gerät abgeschaltet haben bevor Sie Veränderungen an der Verkabelung vornehmen. Für die Signal Eingänge empfehlen wir die XLR Verbindungen zu verwenden. Um Ihnen gute Audio Qualität zu Gewährleisten verwenden Sie ausschließlich gute Kabel. Für die Lautsprecher empfehlen wir die Speakon® Ausgänge zu verwenden. In der Gerätebeschreibung wird Ihnen näher erläutert, wie Sie beim Anschließen des Verstärkers vorgehen müssen. Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 45ºC nicht überschreiten. Minimalabstand um das Gerät für ausreichende Kühlung = 3cm. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt. Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen. Gerät nicht mit beschädigtem Netzkabel betreiben. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befindet. Um den gesetzlich vorgeschriebenen Sicherheitsbestimmungen zu entsprechen, muss dieses Gerät geerdet werden. Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! Bei Fehlfunktion, Gerät nicht benutzen und mit Händler in Verbindung setzen. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. INSTALLATIONSANLEITUNG: Stellen Sie das Gerät in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird. Plazieren und benutzen Sie das Gerät für eine längere Zeit neben sehr warmen Geräten wie Verstärker, Lampen, etc., könnte es die Funktion des Gerätes beeinträchtigen. Das Gerät kann in 19“ Racks eingebaut werden. Benutzen Sie dafür die in der Frontblende eingelassenen Löcher. Achten Sie darauf, Schrauben geeigneter Abmessung zu verwenden. (Schrauben nicht enthalten). Vor Stößen und Vibrationen während des Transports schützen. Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation. JB SYSTEMS® 23/42 D2-900 ~ D2-1200 ~ D2-1500 FUNKTIONEN

1. VENTILLATIONS LÖCHER: Während des Betriebes entwickelt der Verstärker Hitze die abzuführen ist.

Die Lüfter im Inneren des Verstärkers müssen im Stande sein die Hitze abzuführen Dafür ist es sehr wichtig die Lüftungsöffnungen nicht zu verdecken ansonsten überhitzt der Verstärker. Reinigen Sie regelmäßig die Lüftungsöffnungen mit dem Staubsauger. Dies erhöht die Kühlleistung der Verstärkerlüfter und trägt bei zur Vermeidung von Überhitzung.

2. Lautstärke Regler: Mit diesen Potentiometern regeln Sie die Lautstärke des Verstärkers. Jeder Kanal

ist getrennt regelbar. Sie können diese Controller benützen um ein Maximum an Lautstärke zu erreichen. Drehen Sie beide Regler(3) an der Endstufe nach links. Legen Sie Musik auf und vergewissern Sie sich das die VU Anzeige an Ihrem Mixer auf 0dB steht. (Von Zeit zu Zeit kann es vorkommen, dass die rote Zone aufleuchtet). Stellen Sie den Master Regler am Mischpult auf maximale Lautstärke. Betätigen Sie am Verstärker so lange die Lautstärkenregler(3), bis Sie die gewünschte Lautstärke erreicht haben. Sorgen Sie dafür, dass niemand die Lautstärkenregler der Endstufe erreichen kann. Stellen Sie die Lautstärke auf Ihren persönlichen maximalen Pegel ein. Ihre Nachbarn werden froh darüber sein … (in den meisten fallen der DJ nicht…) Hinweis: Im Bridge Modus, dient nur der linke Lautstärkenregler am Verstärker zum adjustieren der Lautstärke.

3. SIGNAL LEDs: diese LEDs zeigen an, dass ein Musiksignal an den Eingängen vorhanden ist

4. CLIP LEDS: Schaltet sich ein, wenn die maximale Lautstärke erreicht ist und bevor das Signal zu

verzerren beginnt. Sie zeigen an, dass der eingebaute Begrenzer seine Arbeit aufnimmt. Von Zeit zu Zeit kann es vorkommen dass die Clip Leds aufleuchten. Wenn Sie über einen längeren Zeitraum aufleuchten, drehen Sie die Lautstärke am Verstärker zurück! JB SYSTEMS® 24/42 D2-900 ~ D2-1200 ~ D2-1500 DEUTSCH BEDIENUNGSANLEITUNG

5. BETRIEBSMODUS LEDS: Diese LEDs zeigen den Betriebsmodus an. Der Schalter (13) an der

Rückseite dient zur Auswahl einer der 3 möglichen Betriebsarten: STEREOBETRIEB: Dies ist die gängigste Betriebsart, beide Kanäle arbeiten unabhängig von einander. MONO MODUS: Beide LED’s leuchten. Dies ist im Grunde identisch mit dem Stereomodus, jedoch sind die Eingänge beider Kanäle zusammen geschaltet, so dass der Ausgang in Mono erfolgt. In diesem Fall benutzen Sie nur den Eingang des linken Kanals, um beide Ausgangskanäle zu betreiben BRÜCKENBETRIEB: Beide Kanäle sind im “Brückenbetrieb” verbunden, um eine viel kraftvollere Monoleistung zu erhalten.

6. PROTECT LED: Die Protection LED leuchtet auf wenn die Lautsprecher vom Verstärker abgeklemmt

sind. Dieser Schaden tritt aus folgenden Situationen auf: Während der ersten Sekunden nach einschalten der Endstufe. Wenn die Temperatur des Leistungsverstärkers zu hoch geworden ist. In Folge eines technischen defektes: Wechselstromschutz! Während des Ausschaltens des Verstärkers kann es vorkommen das die “protect led” für eine kurze Zeit aufleuchten.

7. HP FILTER LED: Zeigt an, dass der Hochpassfilter (HPF) für diesen Kanal (linke oder rechte Kanäle

haben ihre eigene HPF LED) angeschaltet ist. Weitere Informationen über diesen Filter finden Sie unter Nummer 18 und 20

8. LP FILTER LED: Zeigt an, dass der Tiefpassfilter (LPF) für diesen Kanal (linke oder rechte Kanäle

haben ihre eigene LPF LED) angeschaltet ist. Weitere Informationen über diesen Filter finden Sie unter Nummer 18 und 20

9. Hauptschalter: Verwenden Sie diesen Schalter um das Gerät Ein- und Auszuschalten. Ein paar

Sekunden nach einschalten des Gerätes ist es Einsatzbereit.

10. VENTILATOR UND LÜFTUNGSÖFFNUNGEN: Während des Betriebes erzeugt der Verstärker Hitze die

abgeführt werden muss. Die Lüfter im Inneren des Verstärkers müssen in der Lage sein die Hitze am effektivsten abzuführen. Dafür ist es absolut wichtig die Lüftungsöffnungen nicht zu verdecken, da der Verstärker sonst überhitzt wird.

11. XLR Eingänge: Sie können diese symmetrischen Eingänge an symmetrische und unsymmetrische

Audio Quellen anschließen : Symmetrischer Ausgang: Verwenden Sie gute symmetrische XLR/XLR Audio Kabel. Verkabelung der XLR Verbindung: PIN1: GND PIN2: pos+ PIN3: neg-. Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts- XLR/Cinch Audio Kabel. Verkabelung der XLR Verbindung: PIN1: GND PIN2: pos+ PIN3: GND (an PIN1 anschließen)

12. XLR-VERBINDUNGS-Ausgänge: manchmal benötigen Sie viel Leistung, die nicht von 1 Verstärker

produziert werden kann. In diesen Fällen werden die Verbindungsausgänge zum Hintereinanderschalten (Daisy chain) der Eingänge/Ausgänge mehrerer Verstärker benutzt. Die Verdrahtung, wenn diese XLRStecker-Ausgänge mit den Eingängen übereinstimmen. JB SYSTEMS® 25/42 D2-900 ~ D2-1200 ~ D2-1500 DEUTSCH BEDIENUNGSANLEITUNG

13. BETRIEBSMODUS-Schalter: Wird verwendet um die Betriebsart einzustellen. Am meisten üblich ist der

“Stereo” Modus. Wenn Sie mehr Leistung benötigen, können Sie den Verstärker im Bridge oder Parallel Modus verwenden. Beachten Sie bitte auch Punkt 5 für weitere Informationen.

14. BEGRENZER-Schalter: Vorliegender Verstärker hat integrierte Begrenzer, um sowohl den Verstärker

als auch die angeschlossenen Lautsprecher zu schützen. Wir empfehlen sehr, diesen Schalter ständig eingeschaltet zu lassen. Sollten Sie allerdings ein erfahrener Benutzer sein oder einen externen Begrenzer einsetzen, können Sie die integrierten Begrenzer ausschalten.

15. SPEAKON AUSGÄNGE: Verwenden Sie diese Speakon® Anschlüsse um Ihre Lautsprecher

anzuschließen. Sie verkabeln die Verbindungen wie folgend: POS(+) = Speakon Anschluss PIN1+ und PIN2+ NEG(-) = Speakon Anschluss PIN1- und PIN216. BRÜCKEN-SPEAKON AUSGANG: verwenden Sie diesen Speakon® Anschluss zum Anschließen Ihrer Lautsprecherbox im Brückenbetrieb. Beachten Sie die Punkte 3 und 12 für weitere Informationen. Die Verdrahtung dieses Anschlusses ist folgendermaßen: POS(+) = Speakon-Anschluss PIN1+ und PIN2+ NEG(-) = Speakon-Anschluss PIN1- und PIN217. K1 FILTER-STEUERUNG: zum Einstellen der Weichenfrequenz der integrierten Weiche für Kanal 1. Sie können die Frequenz zwischen 90Hz und 250Hz einstellen: ideal um ein Aktivsystem auf Grundlage eines Tieftöners (Subwoofer) + Mittelhochtonbox zu realisieren! Für die meisten Tieftöner-Anwendungen ist ein Überschneidungspunkt zwischen 90Hz und 150Hz OK. Sie werden allerdings beim Zuhören und Vergleichen leicht die optimalen Einstellungen für Ihr System herausfinden

18. K1 FILTER-SCHALTER: zur Einstellung des gewünschten Filters für Kanal 1: Hochpass, Tiefpass oder

kein Filter: Hochpassfilter (HPF): verwenden Sie diesen Filter, wenn Sie eine kleine Mittelhochtonbox an den Ausgang von Kanal 1 anschließen möchten. Siehe Kapitel “Bedienungsanleitung” für weitere Informationen. Tiefpassfilter (LPF): verwenden Sie diesen Filter, wenn Sie eine Tieftonbox an den Ausgang von Kanal 1 anschließen möchten. Siehe Kapitel “Bedienungsanleitung” für weitere Informationen. Kein Filter: wählen Sie diese Option, wenn Sie einen standard Allround-Lautsprecher an Kanal 1 anschließen möchten. Dies ist der gängigste Betriebsmodus

19. K2 FILTER-STEUERUNG: Exakt die selbe Funktion wie in Nummer 17 beschrieben, aber jetzt für Kanal

20. K2 FILTER-SCHALTER: Exakt die selbe Funktion wie in Nummer 18 beschrieben, aber jetzt für Kanal 2

21. GROUND LIFT Schalter: In manchen Fällen kann ein Rauschen auftreten. Schalten Sie den Ground Lift

Schalter in die Position “Lift“ und das Rauschen verschwindet

22. RESET-Knopf: vorliegender Verstärker enthält einen automatischen Schutzschalter. Wenn der

Schutzschalter ausgelöst wurde, drücken Sie einfach den Knopf, um ihn wieder einzuschalten

23. NETZ-Eingang: Wenn alle Audiokabel angeschlossen sind, können Sie dieses Kabel an eine geerdete

Netzsteckdose anschließen. BEDIENUNGSANLEITUNG Standardgebrauch im Stereobetrieb Wird meistens für eine einfache Installation mit 2 Lautsprecherboxen benutzt. Schließen Sie das Audiosignal an beide Eingänge an (11) Schließen Sie die Lautsprecherboxen an beide Ausgänge an (15) Stellen Sie beide Filterschalter (18) und (20) auf “kein Filter” Stellen Sie den Betriebmodusschalter (13) auf Stereo Stellen Sie die Verstärkungsregler (2) ab Schalten Sie den Verstärker ein (9) Stellen Sie die Verstärkungsregler (2) auf die gewünschte Stärke. JB SYSTEMS® 26/42 D2-900 ~ D2-1200 ~ D2-1500 DEUTSCH BEDIENUNGSANLEITUNG Gebrauch mit den Weichenfiltern, um ein aktives Stereosystem zu erhalten Beachten Sie bitte, dass Sie beim Gebrauch in einer Aktivinstallation 2 Verstärker benötigen, um ein Stereosystem zu erhalten. Es gibt 2 verschiedene Möglichkeiten die Verstärker anzuschließen: Möglichkeit 1 – ein Verstärker pro Seite für hohe und niedrige Outputs In dieser Installation benutzen wir Kanal 1 für die Mittelhochtonbox und Kanal 2 für den Tieftöner an beiden Verstärkern. Wir benutzen einen Verstärker für den linken Kanal und einen Verstärker für den rechten Kanal. Schließen Sie das Audiosignal nur an Eingang CH1 an (11) Stellen Sie den Betriebmodusschalter (13) auf mono Schließen Sie die Mittelhochtonbox an den Ausgang (15) von Kanal 1 Schließen Sie den Tieftöner an den Ausgang (15) von Kanal 2 Stellen Sie den Filterschalter von Kanal 1 (18) auf “Hochpassfilter” Stellen Sie die Weichenfrequenz von Kanal 1 (17) ein Stellen Sie den Filterschalter von Kanal 2 (20) auf “Tiefpassfilter” Stellen Sie die Weichenfrequenz von Kanal 2 (19) ein Stellen Sie die Verstärkungsregler (2) ab Schalten Sie den Verstärker ein (9) Stellen Sie die Verstärkungsregler (2) so ein, dass Sie eine klangliche Ausgewogenheit zwischen der Mittelhochtonbox und dem Tieftöner erhalten. Stellen Sie darüber hinaus die Überschneidungspunkte der Filter ein (normalerweise sollten die Überschneidungspunkte beider Kanäle gleich sein) Anmerkung: wenn Ihrer Mittelhochtonboxen niedrige Frequenzen verarbeiten können (zum Beispiel:Mittelhochtonboxen mit 15” oder 2x15” Tieftonlautsprechern, können Sie Kanal 1 auf "kein Filter" setzen. Die Mittelhochtonboxen werden nicht gefiltert, was den niedrigen Frequenzen mehr Durchschlagskraftverleiht. Möglichkeit 2 – einen Verstärker für Mittelhochtonboxen und einen Verstärker für Tieftöner In dieser Installation benutzen wir beide Kanäle des Verstärkers A für die Mittelhochtonboxen und beide Kanäle des Verstärkers B für den/die Tieftöner. Beide Verstärker erhalten ein normales Stereo Audiosignal. Schließen Sie das Stereo Audiosignal an die Eingänge beider Verstärker (benutzen Sie ein kurzes XLR-Kabel, um die Eingänge beider Verstärker hintereinander schalten) Stellen Sie den Betriebmodusschalter beider Verstärker (13) auf Stereo Schließen Sie die Mittelhochtonbox an die Ausgänge (15) von Verstärker A Schließen Sie den/die Tieftöner an die Ausgänge (15) von Verstärker B Stellen Sie beide Filterschalter am Verstärker A auf “Hochpassfilter” Stellen Sie die Weichenfrequenz (17) beider Kanäle von Verstärker A ein Stellen Sie beide Filterschalter am Verstärker B auf “Tiefpassfilter” Stellen Sie die Weichenfrequenz (17) beider Kanäle von Verstärker B ein Stellen Sie die Verstärkungsregler (2) beider Verstärker ab Schalten Sie beide Verstärker ein (9) Stellen Sie die Verstärkungsregler (2) von Verstärker A auf die gewünschte Stärke ein. Stellen Sie die Verstärkungsregler (2) von Verstärker B so ein, dass Sie eine klangliche Ausgewogenheit zwischen den Mittelhochtonboxen und dem/den Tieftöner/n erhalten. Stellen Sie darüber hinaus die Überschneidungspunkte an beiden Verstärkern ein Anmerkung: wenn Sie nur einen kraftvollen Tieftöner benutzen, können Sie den Verstärker B in den Brückenbetrieb schalten und den Brückenausgang zum Anschließen des Tieftöners benutzen. In diesem Fall sollten nur die Steuerungen von Kanal 1 benutzt werden. JB SYSTEMS® 27/42 D2-900 ~ D2-1200 ~ D2-1500 DEUTSCH BEDIENUNGSANLEITUNG Gebrauch im Brückenbetrieb, ohne Filter In diesem Fall hat der Verstärker nur einen Mono-Ausgang, aber mit einer viel höheren Ausgangsleistung. Schließen Sie das Audiosignal an den Eingang von Kanal 1 (11) Schließen Sie die Lautsprecherbox an den Brückenausgang (16) Stellen Sie beide Filterschalter (18) und (20) auf “kein Filter” Stellen Sie den Betriebmodusschalter (13) auf Brückenbetrieb Stellen Sie die Verstärkungsregler (2) ab Schalten Sie den Verstärker ein (9) Stellen Sie den Verstärkungsregler von Kanal 1 (2) auf die gewünschte Stärke ein. (der Verstärkungsregler von Kanal 2 wird nicht benutzt) Gebrauch im Brückenbetrieb, mit Filtern Im Nachfolgenden wird erklärt, wie ein kraftvoller Tieftöner anzuschließen ist. Schließen Sie das Audiosignal an den Eingang von Kanal 1 (11) Schließen Sie den Tieftöner an den Brückenausgang (16) Stellen Sie den Filterschalter von Kanal 1 (18) auf “Tiefpassfilter” Stellen Sie die Weichenfrequenz von Kanal 1 (17) ein Stellen Sie den Betriebmodusschalter (13) auf Brückenbetrieb Stellen Sie die Verstärkungsregler (2) ab Schalten Sie den Verstärker ein (9) Stellen Sie den Verstärkungsregler von Kanal 1 (2) auf die gewünschte Stärke ein. (der Verstärkungsregler von Kanal 2 wird nicht benutzt) TECHNISCHE DATEN Stereo-Leistung 8Ω (1kHz, THD+N<0,1%) Stereo-Leistung 4Ω (1kHz, THD+N<0,1%) Brückenleistung 8Ω (1kHz, THD+N<0,1%) Frequenzgang (+/-0,5dB) Aktivweiche Eingangsempfindlichkeit Eingangsimpedanz S/R ratio Dämpfungsfaktor 8Ω/1kHz Kühlung Eingangsanschlüsse Ausgangsanschlüsse Stromversorgung Abmessungen (mm) Gewicht (kg) THD Crosstalk @ Nennleistung 8Ω/1kHz Schutzvorrichtungen D2-900 2x 300W rms 2x 450W rms 900Wrms D2-1200 D2-1500 2x 400W rms 2x 500W rms 2x 600W rms 2x 750W rms 1200Wrms 1500Wrms 20-20.000Hz Integrierte 24dB/oct. Weiche 90~250Hz 770mV 20kΩ symmetrisch, 10kΩ asymmetrisch >90dB > 600 Kühlung durch 2-Stufen-Lüfter Symmetrische XLR 3 Speakon für Stereo & Bridge Ausgang 230Vac / 50Hz 482 x 473 x 88

20,5 < 0,1% < 75dB Soft Start, Kurzschluss, Begrenzer, DC Fehlerstromschutz, AC Überlast-Thermoausschalter Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com JB SYSTEMS® 28/42 D2-900 ~ D2-1200 ~ D2-1500 ESPAÑOL
