BEDIENUNGSANLEITUNG VX BEGLEC

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

BEDIENUNGSANLEITUNG DEUTSCH BEDIENUNGSANLEITUNG Danke, das Sie sich für ein JB SYSTEMS - Produkt entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung durch, um dieses Produkt richtig bedienen und handhaben zu können. Wenn Sie sich die Anleitung durchgelesen haben, bewahren Sie diese an einem sicheren Ort auf, um jederzeit nachschlagen zu können. FUNKTIONEN

• Professioneller Verstärker für vielseitige Sound Wiedergabe
• Stromschutzschaltung
• Frischluftventilator
• Bridge Funktion (Ausgenommen AX400 / VX400)
• Eingebauter Limiters (Ausgenommen AX400 / VX400)
• Symmetrische XLR und klinken Eingänge
• Ground / Lift Schalter
• Speakon® passende Lautsprecherausgänge
• Schraubklemmen für Lautsprecherkabel
• Starke 19” Aluminium Front VOR INBETRIEBNAHME Kontrollieren Sie, ob folgende Teile im Karton enthalten sind:
• Stromkabel SICHERHEITSVORSCHRIFTEN: CAUTION ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer Überlassen Sie Reparaturen dem qualifizierten reparierbaren Teile. Kundendienst! Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlags besteht. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- JB SYSTEMS® 22/42

AX / VX - AMPLIFIERS

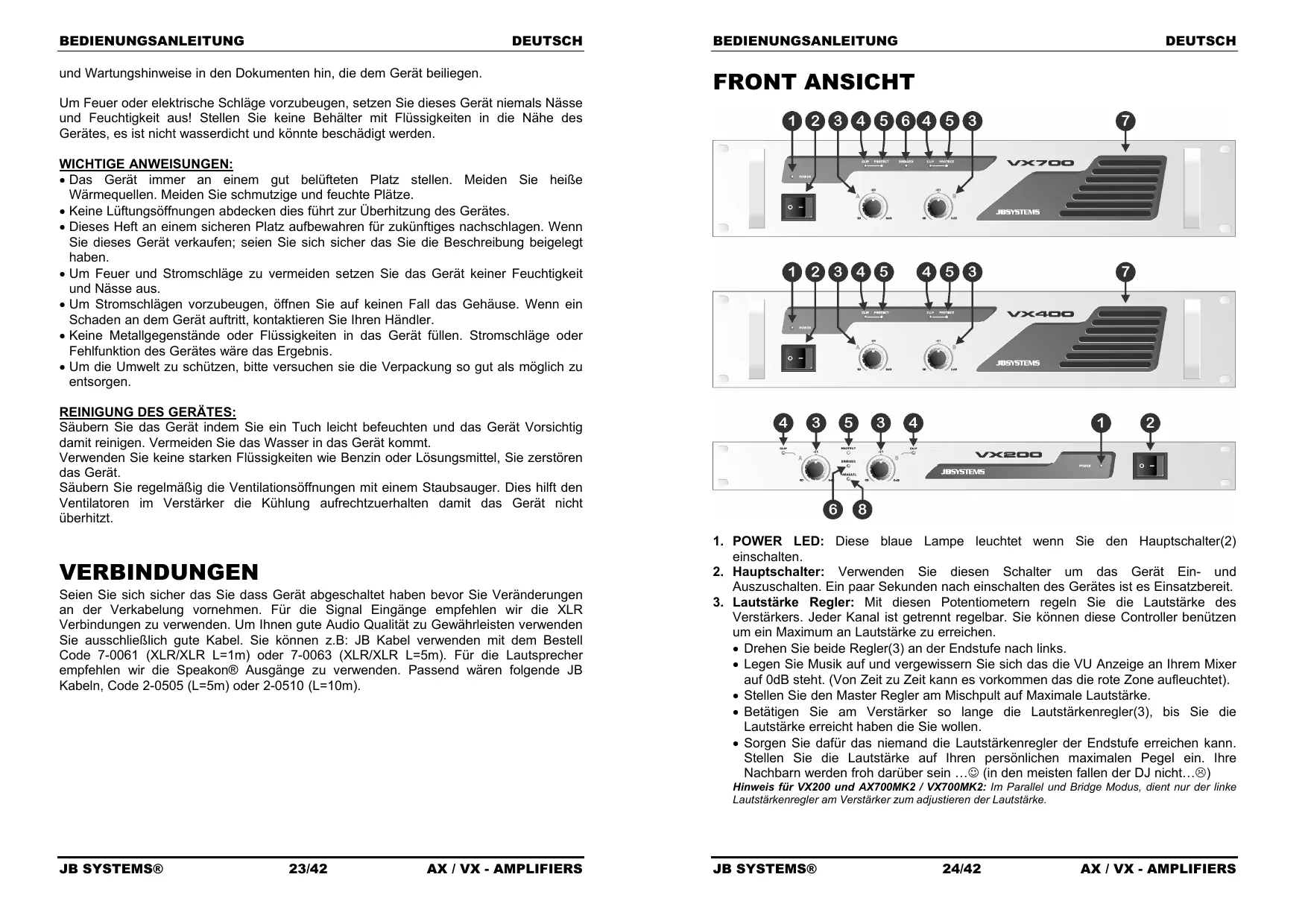

BEDIENUNGSANLEITUNG DEUTSCH und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie dieses Gerät niemals Nässe und Feuchtigkeit aus! Stellen Sie keine Behälter mit Flüssigkeiten in die Nähe des Gerätes, es ist nicht wasserdicht und könnte beschädigt werden. BEDIENUNGSANLEITUNG DEUTSCH FRONT ANSICHT WICHTIGE ANWEISUNGEN:

• Das Gerät immer an einem gut belüfteten Platz stellen. Meiden Sie heiße Wärmequellen. Meiden Sie schmutzige und feuchte Plätze.
• Keine Lüftungsöffnungen abdecken dies führt zur Überhitzung des Gerätes.
• Dieses Heft an einem sicheren Platz aufbewahren für zukünftiges nachschlagen. Wenn Sie dieses Gerät verkaufen; seien Sie sich sicher das Sie die Beschreibung beigelegt haben.
• Um Feuer und Stromschläge zu vermeiden setzen Sie das Gerät keiner Feuchtigkeit und Nässe aus.
• Um Stromschlägen vorzubeugen, öffnen Sie auf keinen Fall das Gehäuse. Wenn ein Schaden an dem Gerät auftritt, kontaktieren Sie Ihren Händler.
• Keine Metallgegenstände oder Flüssigkeiten in das Gerät füllen. Stromschläge oder Fehlfunktion des Gerätes wäre das Ergebnis.
• Um die Umwelt zu schützen, bitte versuchen sie die Verpackung so gut als möglich zu entsorgen. REINIGUNG DES GERÄTES: Säubern Sie das Gerät indem Sie ein Tuch leicht befeuchten und das Gerät Vorsichtig damit reinigen. Vermeiden Sie das Wasser in das Gerät kommt. Verwenden Sie keine starken Flüssigkeiten wie Benzin oder Lösungsmittel, Sie zerstören das Gerät. Säubern Sie regelmäßig die Ventilationsöffnungen mit einem Staubsauger. Dies hilft den Ventilatoren im Verstärker die Kühlung aufrechtzuerhalten damit das Gerät nicht überhitzt. VERBINDUNGEN Seien Sie sich sicher das Sie dass Gerät abgeschaltet haben bevor Sie Veränderungen an der Verkabelung vornehmen. Für die Signal Eingänge empfehlen wir die XLR Verbindungen zu verwenden. Um Ihnen gute Audio Qualität zu Gewährleisten verwenden Sie ausschließlich gute Kabel. Sie können z.B: JB Kabel verwenden mit dem Bestell Code 7-0061 (XLR/XLR L=1m) oder 7-0063 (XLR/XLR L=5m). Für die Lautsprecher empfehlen wir die Speakon® Ausgänge zu verwenden. Passend wären folgende JB Kabeln, Code 2-0505 (L=5m) oder 2-0510 (L=10m).

1. POWER LED: Diese blaue Lampe leuchtet wenn Sie den Hauptschalter(2)

2. Hauptschalter: Verwenden Sie diesen Schalter um das Gerät Ein- und

Auszuschalten. Ein paar Sekunden nach einschalten des Gerätes ist es Einsatzbereit.

3. Lautstärke Regler: Mit diesen Potentiometern regeln Sie die Lautstärke des

Verstärkers. Jeder Kanal ist getrennt regelbar. Sie können diese Controller benützen um ein Maximum an Lautstärke zu erreichen.

• Drehen Sie beide Regler(3) an der Endstufe nach links.
• Legen Sie Musik auf und vergewissern Sie sich das die VU Anzeige an Ihrem Mixer auf 0dB steht. (Von Zeit zu Zeit kann es vorkommen das die rote Zone aufleuchtet).
• Stellen Sie den Master Regler am Mischpult auf Maximale Lautstärke.
• Betätigen Sie am Verstärker so lange die Lautstärkenregler(3), bis Sie die Lautstärke erreicht haben die Sie wollen.
• Sorgen Sie dafür das niemand die Lautstärkenregler der Endstufe erreichen kann. Stellen Sie die Lautstärke auf Ihren persönlichen maximalen Pegel ein. Ihre Nachbarn werden froh darüber sein …☺ (in den meisten fallen der DJ nicht… ) Hinweis für VX200 und AX700MK2 / VX700MK2: Im Parallel und Bridge Modus, dient nur der linke Lautstärkenregler am Verstärker zum adjustieren der Lautstärke. JB SYSTEMS® 23/42

DEUTSCH BEDIENUNGSANLEITUNG

4. CLIP LED: Schaltet sich ein, wenn die maximale Lautstärke erreicht ist und bevor das

Signal zu verzerren beginnt. Von Zeit zu Zeit kann es vorkommen dass die Clip Leds aufleuchten. Wenn Sie über einen längeren Zeitraum aufleuchten, drehen Sie die Lautstärke am Verstärker zurück!

5. PROTECT LED: Die Protection LED leuchtet auf wenn die Lautsprecher vom

Verstärker abgeklemmt sind. Dieser Schaden tritt aus folgenden Situationen auf:

• Während der ersten Sekunden nach einschalten der Endstufe.
• Wenn die Temperatur des Leistungsverstärkers zu hoch geworden ist.
• In Folge eines technischen defektes: Wechselstromschutz!
• Während des Ausschaltens des Verstärkers kann es vorkommen das die “protect led” für eine kurze Zeit aufleuchten.

6. BRIDGE LED: (nur für VX200 und AX700MK2 / VX700MK2) Zeigt an, dass der

Verstärker im Bridge Modus arbeitet. Damit ist gemeint dass beide Kanäle zusammengeschalten sind um als eine Mono Endstufe zu Handeln. Die Ausgangsleistung dupliziert nahezu die Leistung beider Kanäle. Dennoch müssen Sie die Impedanz vergleichen. Im Bridge Modus müssen Sie den linken Kanal verwenden. Den rechten benötigen Sie dazu nicht. Für weitere Informationen schlagen Sie unter Punkt (11) im nächsten Kapitel nach.

BEDIENUNGSANLEITUNG DEUTSCH Achtung: Seien Sie Vorsichtig das sie keine Lautsprecher verwenden die eine niedrigere Impedanz haben als 8Ω. Dies überlastet den Verstärker!

7. VENTILLATIONS LÖCHER: Während des Betriebes entwickelt der Verstärker Hitze

die abzuführen ist. Die Lüfter im Inneren des Verstärkers müssen im Stande sein die Hitze abzuführen Dafür ist es sehr wichtig die Lüftungsöffnungen nicht zu verdecken ansonsten überhitzt der Verstärker.

8. PARALLEL MODUS: (nur für VX200) Besagt das der Verstärker im Parallel Modus

arbeitet. Damit ist gemeint dass beide Kanäle zusammengeschalten sind im Parallel Modus um als Mono Verstärker zu arbeiten. Die Ausgangsleistung wird nahezu verdoppelt im Gegensatz zu den getrennten Kanälen. Jedoch muss die Impedanz der angeschlossenen Lautsprecher verglichen werden, Sie darf nur halb so viel betragen wie im Stereo Modus. Im parallel Modus benötigen Sie ausschließlich den linken Kanal am Verstärker. Den rechten Eingang benötigen Sie nicht. Für mehr Informationen sehen Sie unter Punkt 11 im nächsten Kapitel nach. Achtung: Um die optimale angezeigte Leistung zu erreichen, muss die total Impedanz der angeschlossenen Lautsprecher um die 2Ω betragen! JB SYSTEMS® 25/42

AX / VX - AMPLIFIERS

9. VENTILATOR UND LÜFTUNGSÖFFNUNGEN: Während des Betriebes erzeugt der

Verstärker Hitze die abgeführt werden muss. Die Lüfter im Inneren des Verstärkers müssen in der Lage sein die Hitze am effektivsten abzuführen. Dafür ist es absolut wichtig die Lüftungsöffnungen nicht zu verdecken, da der Verstärker sonst überhitzt wird.

10. SPEAKON AUSGÄNGE: Verwenden Sie diese Speakon® kompatiblen Anschlüsse

um Ihre Lautsprecher anzuschließen. Wir verweisen auf das Kapitel “Verbindungen” um zu erfahren welche Kabel geeignet sind. Sie verkabeln die Verbindungen wie folgend:

• POS(+) = Speakon Anschluss PIN1+ und PIN2+
• NEG(-) = Speakon Anschluss PIN1- und PIN211. SCHRAUBKLEMMEN FÜR LAUTSPRECHERKABEL: Wir legen Ihnen nahe die Speakon® Verbindungen zu nutzen wie Sie oben beschrieben sind (10). Wenn Sie diese nicht haben oder den Verstärker im Bridge oder Parallel Modus verwenden wollen, können sie die Schraubklemmen auch benutzen. Wichtig: Verwenden Sie ausschließlich Kabel die sichtbare Markierungen für + und – Pole haben. Wir empfehlen Ihnen rot/schwarze Kabel zu verwenden (z.B: JB Systems Code 935. Es ist äußerst wichtig das Sie die + und – Pole an den Ausgängen nicht vertauschen. Das JB SYSTEMS® 26/42

AX / VX - AMPLIFIERS

BEDIENUNGSANLEITUNG DEUTSCH Ergebniss wäre sehr schwacher Sound ohne tiefe Frequenzen! Es gibt 3 verschiedene Möglichkeiten die Lautsprecher mit den Schraubklemmen zu verbinden:

• STEREO MODUS(meistens üblich): Verbinden Sie die Lautsprecher Kabel so wie sie es bei der Zeichnung unten sehen. Überzeugen sie sich dass sie das rote und schwarze Kabel nicht vertauschen. Vergewissern Sie sich das auf der Rückseite des Verstärkers auf “Stereo“ geschalten ist. An der AX400 / VX400 ist dieser Schalter nicht verfügbar.

• BRIDGE MODUS: (nur für VX200 und AX700MK2 / VX700MK2) Verbinden Sie die Lautsprecher Kabel so wie sie es bei der Zeichnung unten sehen. Vergewissern Sie sich das auf der Rückseite des Verstärkers auf “Bridge” geschaltet ist. Sie können auch unter (6) im vorigen Kapitel nachschlagen.

• PARALLEL MODUS: (nur für VX200) Verbinden Sie die Lautsprecher Kabel so wie sie es an der Zeichnung unten sehen. Vergewissern Sie sich das auf der Rückseite des Verstärkers auf “Parallel“ geschalten ist. Sie können auch unter (8) im vorigen Kapitel nachschlagen.

12. GROUND LIFT Schalter: In manchen Fällen kann ein Rauschen auftreten. Schalten

Sie den Ground Lift Schalter in die Position “Lift“ und das Rauschen verschwindet.

13. MODE Schalter: (nicht für AX400 / VX400) Wird verwendet um die Betriebsart

einzustellen. Am meisten üblich ist der “Stereo” Modus. Wenn Sie mehr Leistung benötigen, können Sie den Verstärker im Bridge oder Parallel Modus verwenden. Für mehr Information können sie unter Punkt (6), (8) und (11) nachschlagen. JB SYSTEMS® 27/42

AX / VX - AMPLIFIERS

BEDIENUNGSANLEITUNG DEUTSCH

14. XLR Eingänge: Sie können diese symmetrischen Eingänge an symmetrische und

unsymmetrische Audio Quellen anschlissen (z.B. DJ Mixer):

• Symmetrischer Ausgang: Verwenden Sie gute symmetrische XLR/XLR Audio Kabel. z.B: JB Systems 7-0061 (XLR/XLR L=1m) or 7-0063 (XLR/XLR L=5m) Verkabelung der XLR Verbindung: PIN1: GND PIN2: pos+ PIN3: neg-.
• Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts XLR/Cinch Audio Kabel. Zum Beispiel: JB Systems 2-0445 (XLR/Cinch L=1.5m)

15. KLINKEN BUCHSEN Eingänge: Sie können diese symmetrischen Eingänge an

symmetrische und unsymmetrische Audio Quellen anschlissen (z.B: DJ Mixer):

• Symmetrischer Ausgang: Verwenden Sie gute Qualitäts Klinken/Klinken Audio Kabel. Verkabelung der Buchsen Verbindung: Buchse: GND Randbogen: pos+ Ring: neg-.
• Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts XLR/Cinch Audio Kabel.
• Zum Beispiel: JB Systems 2-0430 (JACK/Cinch L=1.5m) oder 2-0435 (L=3.0m)

16. STROM Eingang: Verwenden Sie das mitgelieferte Stromkabel um den Verstärker an

das Stromnetz anzuschließen. Diese Verbindung verfügt auch über eine 20mm Glassicherung. Ersetzen Sie eine kaputte Sicherung immer durch genau die selbe die in das Gerät gehört. (Sicherungs Daten befinden sich auf der Rückseite des Verstärkers, nahe am Stromanschluss)

17. EINGANGSEMPFINDLICHKEITS Schalter: (nur VX200) Mit diesem Schalter können

sie das Einganssignal am Verstärker anpassen: 0,77V; 26dB oder 1,4V. ANGABEN MODEL Power stereo 4 ohm Power stereo 8 ohm Power bridge 8 ohm Power parallel 2 ohm Freq. Resp. (+/-1.5dB) Eingangs Empfindlichkeit Eingangs Impedanz S/R Anteil Dämpfungsfaktor Flankensteilheit Kühlung Eingänge Ausgänge Stromversorgung Abmessungen (mm) JB SYSTEMS® VX200 2x 110Wrms 2x 65Wrms 1x 220Wrms 1x 220Wrms
