BEDIENUNGSANLEITUNG IROCK 5C BEGLEC

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

COMMENT REGLER L’APPAREIL

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems -Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Elke inlichting kan veranderen zonder waarschuwing vooraf U kan de laatste versie van deze handleiding downloaden via Onze website: www.beglec.com Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt. Design Farbwechsler für Mobile Diskotheken, Vermietung und Diskotheken Scanner mit MSD250/2 Entladungslampe Gerät aus der i-Solution Serie Eingebaute Programme und Mikrofon für Stand-Alone “Master/Slave” Modus. 5 DMX Kanäle (Farbe / Gobo / Gobo Rotation / Shutter / Dimmer) Die DMX Start Adresse kann über den ILEAD Controller eingestellt werden Ausgezeichnete Optik für randscharfe Goboabbildung und hohen Lichtaustritt 9 dicroitische Farben + weiß, Rainbow Effekt 7+1 auswechselbare, rotierende Gobos (auch für Glas Gobos) Black-Out, Dimmer 0-100% und Strobefunktion Kleiner Handcontroller CA-8 für leichte Bedienung optional erhältlich Über “Scanmaster 1216”, iLEAD controller oder jeden anderer DMX Controller leicht zu bedienen

VOR DER ERSTBENUTZUNG

Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern unverzüglich mit ihrem Händler in Verbindung setzen. Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. Die Bedienungsanleitung, für zukünftiges Nachschlagen, bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes, bitte Bedienungsanleitung beifügen. Packungsinhalt prüfen: Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält: Bedienungsanleitung Netzkabel Deckenhalterung 2 stand adapters JB SYSTEMS® 31/52 iROCK 5C JB SYSTEMS® 32/52 iROCK 5C DEUTSCH BEDIENUNGSANLEITUNG SICHERHEITSHINWEISE DEUTSCH

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 10 Minuten abkühlen lassen. Stets Netzstecker ziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile CAUTION

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! (Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteileverwenden. Gerät abschalten und Netzstecker ziehen. Etwa 10 Minuten abwarten, bis sich das Gerät abgekühlt hat. Lösen Sie die 2 Schrauben des Lampenfachs an der Rückseite des Geräts (Nummer 1 auf der Abbildung). Auf der Innenseite können Sie die Lampenfassung sehen. Vorsichtig aus dem Fach herausziehen. Gebrauchtes Leuchtmittel herausziehen. Hierbei an der Fassung festhalten! An der Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird. Achtung! Geräteaufkleber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit höherer Wattanzahl einsetzen! Diese Leuchtmittel erzeugen höhere Temperaturen, für die dieses Gerät nicht ausgelegt ist. Hat das Gerät einen Transformator, kann dieser wegen Überlastung durchbrennen. Leuchtmittel nicht mit bloßen Händen berühren! Das verkürzt die Lebenserwartung der Lichtquelle erheblich. Falls es doch einmal vorkommen sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben. Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird. Fach wieder zuschrauben. Schalten Sie den Moving Head ein und richten Sie den Strahl auf eine weiße Oberfläche. Verwenden Sie die drei Einstellschrauben, um die Lampe zu justieren. Drehen sie solange, bis die maximale Helligkeit erreicht ist. Fertig! Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muß mehr als 1 Meter sein. Aus Umweltschutzgründen, Verpackung bitte wiederverwenden, oder richtig trennen. Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten. Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts, bitte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 40ºC nicht überschreiten. Die Oberflächentemperatur kann bis zu 85ºC erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen. Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden. Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkühlzeit einhalten. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt. Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein. Gerät nicht an einen Dimmer anschließen. Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden. Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! Bei Fehlfunktion, Gerät nicht benutzen und mit Händler in Verbindung setzen. Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden. Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

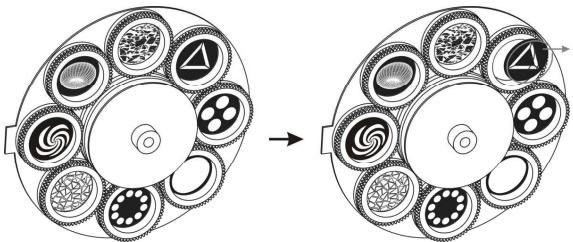

ACHTUNG: Einsetzen der Gobos nur, wenn das Gerät ausgeschaltet ist! Keinesfalls Schrauben der rotierenden Gobos lösen, da dieses auch die Kugellager öffnet. Eine Reparatur ist ausgesprochen schwierig! Gerät ausschalten und Netzstecker ziehen. Obere Kunststoffabdeckung abnehmen (4 Schrauben). Gobopalette lokalisieren und Befestigungsring des Gobos, das Sie auswechseln wollen, mit geeignetem Werkzeug entfernen. Altes Gobo entfernen und neues Gobo einsetzen. Befestigungsring zusammendrücken und auf der Vorderseite des Gobos einsetzen. Fertig! 34/52 iROCK 5C DEUTSCH BEDIENUNGSANLEITUNG ÜBERKOPF-MONTAGE Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden. Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird. Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten. Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Nähe von Sitzgelegenheiten installieren. Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann. Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen. Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden! Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Betreiber muß sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

BEDIENFELD: DEUTSCH BEDIENUNGSANLEITUNG

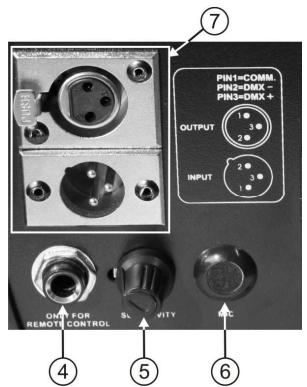

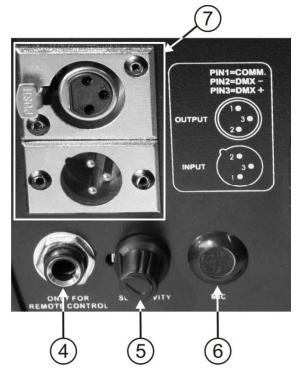

4. Eingang Fernsteuerung: Schließen Sie die wahlweise CA-8 Fernsteuerung an der 1/4” Mikrofonbuchse

zur Steuerung von Stand-by, Funktion und Modus an.

5. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.

6. MIKROFON: Zum Einsetzen des eingebauten Programms zum Rhytmus der Musik.

7. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitativ

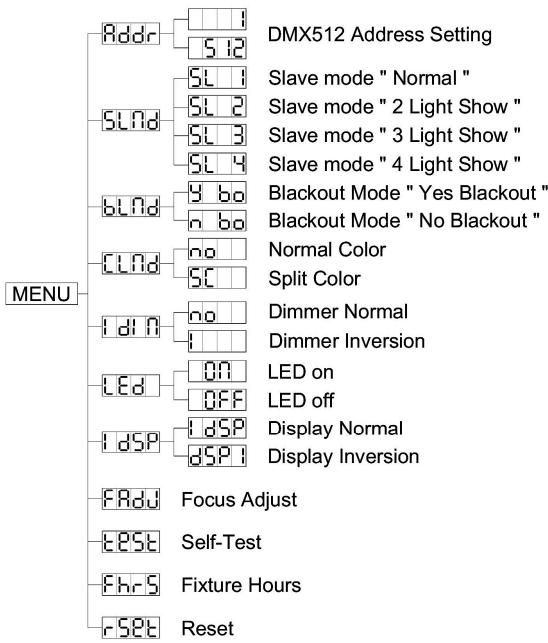

hochwertiger 3-Stift XLR M/F abgeglichener Kabel empfohlen. HAUPTMENÜ: Zur Auswahl jeglicher voreingestellter Funktion MENÜ-Taste so lange drücken, bis das gewünschte Display angezeigt wird. Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt. Mit ABWÄRTS und AUFWÄRTS Betriebsart wählen. Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigen. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENÜ-Taste. Die Hauptfunktionen sind rechts abgebildet. DMX512 Einstellung Adresse Zum Einstellen der Startadresse in DMX Einstellung. MENU-Taste drücken bis im Display angezeigt wird. EINGABE (ENTER) drücken und das Display beginnt zu blinken. Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern. Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken. Reihenbetrieb Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät. MENÜ-Taste drücken bis im Display angezeigt wird. Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.

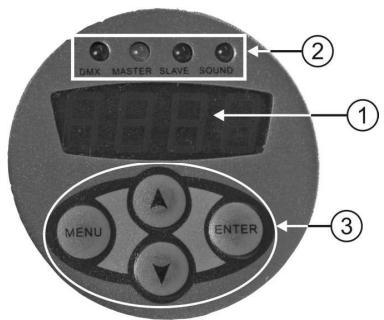

1. DISPLAY zeigt die verschiedenen Menüs sowie

ausgewählte Funktionen.

DMX Gegenwärtig DMX Eingang HAUPTGERÄT Hauptgerät in Betrieb UNTERGERÄT Untergerät in Betrieb TON Blinkt Tonsteuerung Mit AUFWÄRTS und ABWÄRTS (Normal), (2 Lightshow), (3 light show) mode oder (4 light show) auswählen. Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken.

MENÜ ABWÄRTS AUFWÄRTS EINGABE JB SYSTEMS® Zur Auswahl der Programmfunktionen Zurück in den gewählten Funktionen Vorwärts in den gewählten Funktionen Bestätigung der gewählten Funktionen 35/52 Blackout Blackout: Wird kein DMX-Signal erkannt, geht das Gerät in Blackout und wartet auf das DMX-Signal. Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um. MENÜ-Taste drücken bis im Display erscheint. Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder (kein Blackout) auswählen. iROCK 5C JB SYSTEMS® 36/52 iROCK 5C DEUTSCH BEDIENUNGSANLEITUNG DEUTSCH BEDIENUNGSANLEITUNG Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken. Sie können den Brennpunkt mit den UP/DOWN Tasten am Gerät regeln (das Display zeigt den aktuellen Brennpunktstand an). Zur Rückkehr zu den Funktionen MENÜ-Taste drücken. Farben Normal: Nur volle Farben können ausgewählt werden. Farbspaltung: Volle Farben sowie 2 auf der Farbenpalette nebeneinander liegende Farben können ausgewähltwerden. MENÜ-Taste drücken bis im Display erscheint. Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Farbspaltung)auswählen. Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken. Selbsttest Zur Aktivierung des eingebauten Selbsttest-Programms, das alle Möglichkeiten des Geräts anzeigt. MENÜ-Taste drücken bis im Display blinkt. Mit EINGABE (ENTER) Selbsttest starten. Zur Rückkehr zu den Funktionen MENÜ-Taste drücken. Dimmer Invertieren Standard dimmen: Fader geschlossen ( DMX Wert 000 ) 100% Licht Fader geöffnet ( DMX Wert 255 ) Blackout Invertiert dimmen: Fader geschlossen ( DMX Wert 000 ) Blackout Fader geöffnet ( DMX Wert 255 ) 100% Licht Drücken sie den MENU Knopf bis im Display angezeigt wird. Drücken sie den ENTER Knopf bis das Display anfängt zu blinken. Benutzen Sie den DOWN und UP Knopf um den (normalen) oder (invertierten) Modus auszuwählen. Wenn sie den Modus ausgewählt haben, drücken sie die ENTER Taste zum sichern. (Drücken sie nicht innerhalb 8 Sekunden die ENTER Taste wird dies Funktion nicht gespeichert) Um zu den Funktionen ohne speichern zurückzukehren, drücken sie wieder die MENU Taste. LED Display Display an: Display ist ständig eingeschaltet. Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung. Stundenzähler Zur Anzeige der Arbeitsstunden des Geräts. MENÜ-Taste drücken bis im Display blinkt. Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen. Zur Rückkehr zu den Funktionen MENÜ-Taste drücken. Zurückstellung Zur erzwungenen Rückstellung des Geräts. MENÜ-Taste drücken bis im display blinkt. Mit EINGABE (ENTER) alle Einstellungen in die Standardeinstellungen zurücksetzen. Zur Rückkehr zu den Funktionen MENÜ-Taste drücken. Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

ANSCHLUSS DES GERÄTS MIT DMX

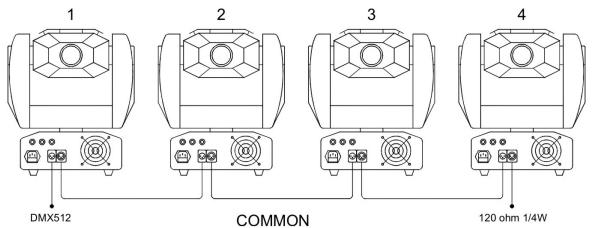

Das DMX-Protocoll ist ein weit verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX Controller und sämtliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgeglichenen Kabel (z.B. JB Systems ref. 7-0063)in Reihe geschaltet sein. Zur Verhinderung von unerwünschten Effekten durch Störungen muss ein 90Ω bis 120Ω Endwiderstand verwandt werden. Niemals Y-Splitter-Kabel verwenden, das funktioniert einfach nicht! MENÜ-Taste drücken bis im Display erscheint. Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder (Display ausgeschaltet, wenn nicht in Benutzung) auswählen. Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern. Das LEDDisplay schaltet sich nach 40 Sekunden aus. (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken. Display Umkehrung Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist. Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist. MENÜ-Taste drücken bis im Display blinkt (Normal Display). Mit EINGABE (ENTER) zu Betriebsart (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu (Normal Display) zurückkehren. Zur Rückkehr zu den Funktionen MENÜ-Taste drücken. Brennweiteeinstellen Zur Einstellung de Brennweite des Richtstrahls und der Gobos. MENÜ-Taste drücken bis im Display blinkt. Drücken Sie auf ENTER damit das Gerät in Mittenstellung geht JB SYSTEMS® 37/52 iROCK 5C Jeder Lichteffekt in der Reihenschaltung benötigt seine eigene Startadresse, so dass ihn Kommandos vom Controller auch erreichen und dekodiert werden können. EINSTELLEN DER RICHTIGEN STARTADRESSE: Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unmöglich, Ihnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hängt vollständig von dem verwandten Controller ab… Also, bitte lesen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist. JB SYSTEMS® 38/52 iROCK 5C DEUTSCH BEDIENUNGSANLEITUNG DMX-KONFIGURATION iRock 5C: DEUTSCH BEDIENUNGSANLEITUNG (Schwenk/Neigung des Untergeräts ist umgekehrt) im Menü der Untergeräte zu Option gehen und auswählen: NormalUntergerät: Untergerät arbeitet synchron mit Hauptgerät. 2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät. und sind nur für den Farbwechsel. MIT EASY CONTROLLER: Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller”. Diesen kleinen Controller einfach an der 1/4” Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuern: Stand-by Funktion Modus Blackout des Geräts Strobe 1.Gobo / Color sync. strobe 2.Sync. strobe 3.Two-light strobe Sound 1 (LED off ) Chase Muster Auswahl (6 Muster) Dimmer Einstellung Color/Gobo Auswahl

1. Für Gobowechsel gedrückt

2. Für Colorwechsel kurz drücken.

Sound 2 (LED blinkt normal) Langsam/Sound 3 (LED on) Position/ Latch (LED blinkt schnell)

WARTUNG UND INSTANDHALTUNG

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display Ir5c angezeigt und sämtliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hören Sie einige Betriebsgeräusche. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen. Sie können das Gerät auf 3 verschiedene Weisen bedienen: o Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen o Mit Easy Controller o Mit Universal DMX Controller ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN: Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen lassen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erste Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik. Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menü des Hauptgeräts AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazu bitte im Kapitel „Hauptmenü” nachlesen. Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird. Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat. Während der Wartung sind folgende Punkte ganz besonders zu beachten: Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein. Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen. Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden. Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden. Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden. Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen. Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen. Mit weichem Tuch und gewöhnlichem Glasreiniger säubern. Alle Teile stets gut abtrocknen. Äußere Optik mindestens alle 30 Tage säubern. Innere Optik mindestens alle 90 Tage säubern. Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen! UNTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen JB SYSTEMS® 39/52 iROCK 5C JB SYSTEMS® 40/52 iROCK 5C DEUTSCH BEDIENUNGSANLEITUNG ESPAÑOL

MANUAL DE INSTRUCCIONES

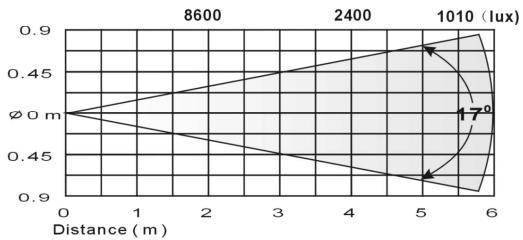

TECHNISCHE EINZELHEITEN Netzspannung: Sicherung: Klangregler: DMX Anschlüsse: Lichtquelle: Abmessungen: Gewicht: ≈ 230V, 50Hz 10A/250V Fast blow (20mm Glas) Eingebautes Mikrofon 3-pin XLR Stecker/Buchse MSD 250/2 360 x 340 x 250 mm
