PDVBT 101 - Téléviseur CALIBER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur numérique DVB-T/T2
Marque	CALIBER
Modèle	PDVBT 101
Alimentation	9 V CC / 1,5 A (adaptateur secteur fourni)
Consommation électrique	≤ 10 W
Récepteur	DVB-T/T2, bandes VHF 170–230 MHz, UHF 470–860 MHz
Formats vidéo supportés	MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265
Résolutions d'affichage	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Formats audio supportés	MPEG-1 Layer 1, 2, 3
Sorties vidéo	HDMI, CVBS (AV OUT)
Autres connecteurs	USB, prise casque 3,5 mm, coaxial (S/PDIF), entrée antenne (ANT.)
Fonctions principales	EPG (guide des programmes), PVR (enregistrement sur USB), télétexte, sous-titres, veille programmable (3h/4h), contrôle parental, réglage LCN, mise à jour logicielle par USB
Langues OSD	Multilingue (français, anglais, allemand, etc.)
Dimensions (approx.)	25 × 40 × 8 cm (non fourni, estimation)
Poids (approx.)	2,5 kg (non fourni, estimation)

FOIRE AUX QUESTIONS - PDVBT 101 CALIBER

Comment effectuer la première installation du téléviseur CALIBER PDVBT 101 ?

Branchez le téléviseur et allumez-le. Le menu de première installation apparaît. Sélectionnez la langue OSD, votre pays, puis lancez la recherche automatique des chaînes. Une fois terminée, vous pouvez regarder la télévision.

Comment réinitialiser le téléviseur aux paramètres d'usine ?

Appuyez sur la touche SETUP, allez dans System puis sélectionnez Restore Factory Default. Entrez le mot de passe par défaut 000000 et confirmez. Toutes les chaînes et réglages seront effacés.

Comment changer la langue des menus (OSD) ?

Appuyez sur SETUP, allez dans Option puis OSD Language. Utilisez les touches GAUCHE/DROITE pour sélectionner votre langue (par exemple Français). Appuyez sur EXIT pour quitter.

Comment verrouiller une chaîne pour le contrôle parental ?

Accédez au menu Program via SETUP. Sélectionnez le programme souhaité, puis appuyez sur la touche JAUNE (cadenas). Un symbole de cadenas apparaît. Pour visionner la chaîne verrouillée, il faudra entrer le mot de passe (par défaut 000000).

Comment ajouter des chaînes aux favoris ?

Dans le menu Program, sélectionnez la chaîne désirée et appuyez sur la touche FAV (favoris). Un cœur apparaît. Pour afficher la liste des favoris, appuyez à nouveau sur FAV.

Comment utiliser le guide électronique des programmes (EPG) ?

Appuyez sur la touche EPG de la télécommande. Utilisez les touches HAUT/BAS pour naviguer dans les programmes. Les touches BLEUE et JAUNE permettent de changer de page. Appuyez sur OK pour sélectionner un programme.

Comment enregistrer un programme sur clé USB (PVR) ?

Branchez une clé USB sur le port USB. Pendant la diffusion d'un programme, appuyez sur la touche REC pour démarrer l'enregistrement. Appuyez à nouveau pour arrêter. Le fichier sera enregistré sur la clé.

Que faire si l'écran affiche 'Pas de signal' ?

Vérifiez que le câble d'antenne est correctement branché sur la prise ANT. Assurez-vous que l'antenne est orientée correctement. Vous pouvez également lancer une recherche manuelle des chaînes via SETUP > Search Channel.

Comment régler la mise en veille automatique ?

Appuyez sur SETUP, allez dans Picture (ou Mode selon le menu) puis réglez l'option Standby sur 3H, 4H ou OFF. L'appareil s'éteindra automatiquement après la durée choisie sans activité.

Comment mettre à jour le logiciel du téléviseur ?

Téléchargez le fichier de mise à jour sur le site de CALIBER, placez-le sur une clé USB. Branchez la clé sur le téléviseur, allez dans SETUP > System > Software Update et suivez les instructions.

MODE D'EMPLOI PDVBT 101 CALIBER

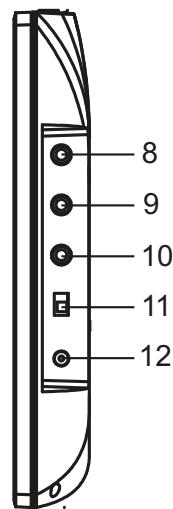

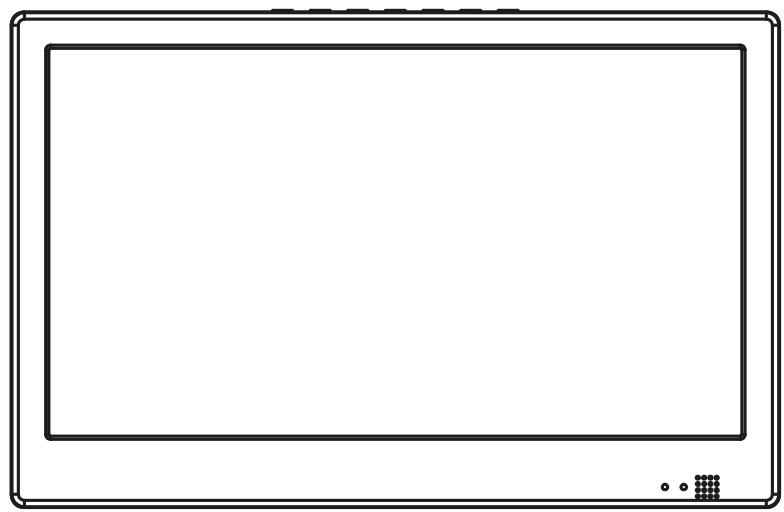

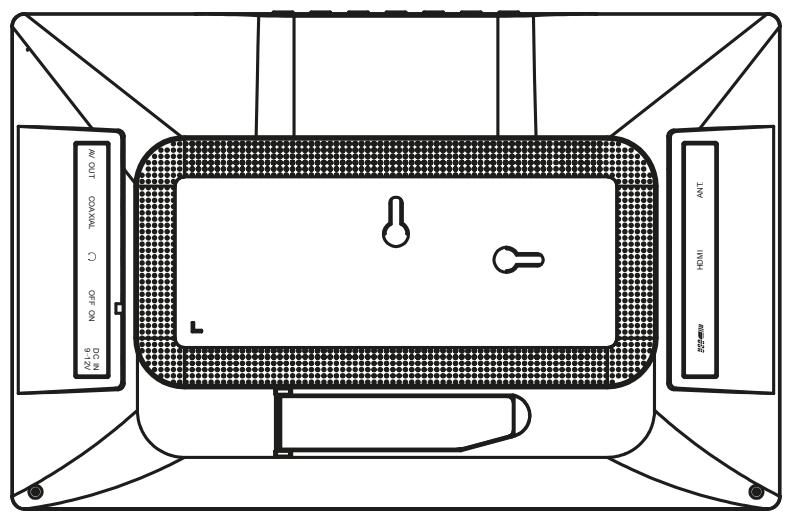

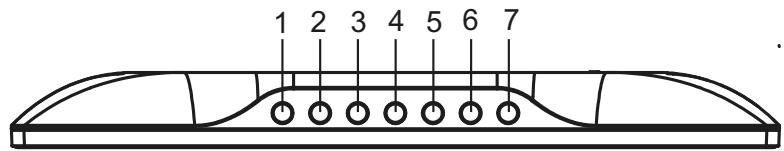

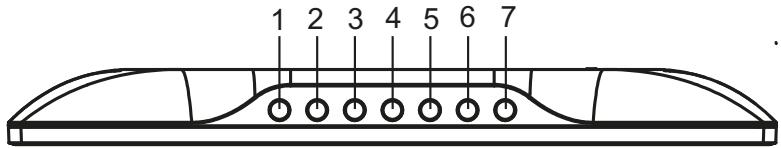

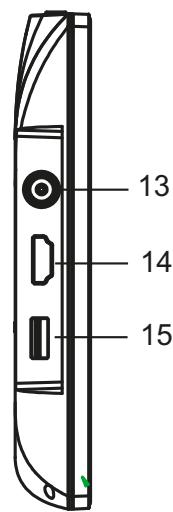

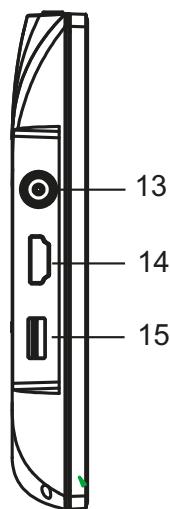

Identification des touches unité principale

1 CONFIGURATION 2. ENTRER 3. EXIT 4. HAUT 5. BAS 6. GAUCHE / VOL- 7. DROITE / VOL+ 8. AV OUT 9. COAXIAL 10. Prise casque 11. Marche/Arrêt 12. DC IN 9-12V 13. ANT. 14. HDMI 15. USB

N° de module N° de série Date d'achat

1. Alimentation

Allumer / Eteindre l'alimentation

2. VOL -

Régler le volume.

3. Touches numériques de 0 à 9

Sélectionne les options numérotées dans un menu.

Appuyer répétitivement sur SOUS-TITRES pendant la lecture pour voir les différentes langues de sous-titres, si elles sont disponibles.

5. ZOOM

JPEG: Utilisez ZOOM pour agrandir ou réduire l'image vidéo.

Chaque pression sur le ZOOM change l'écran TV

6. REC

Enregistrez un service numérique.

7. ENTRER

Confirmer et Entrer

8 Configuration

Menu principal / Retour

9. FAV

Ouvre la liste des programmes favoris

10. Tv/radio

Passer de TV à Radio

12. ECRAN

Affiche les informations sur le signal actuel

13 SOURCE

TV/USB

14. VOL +

Régler le volume.

15. REPETER

Répète lecture et vidéo

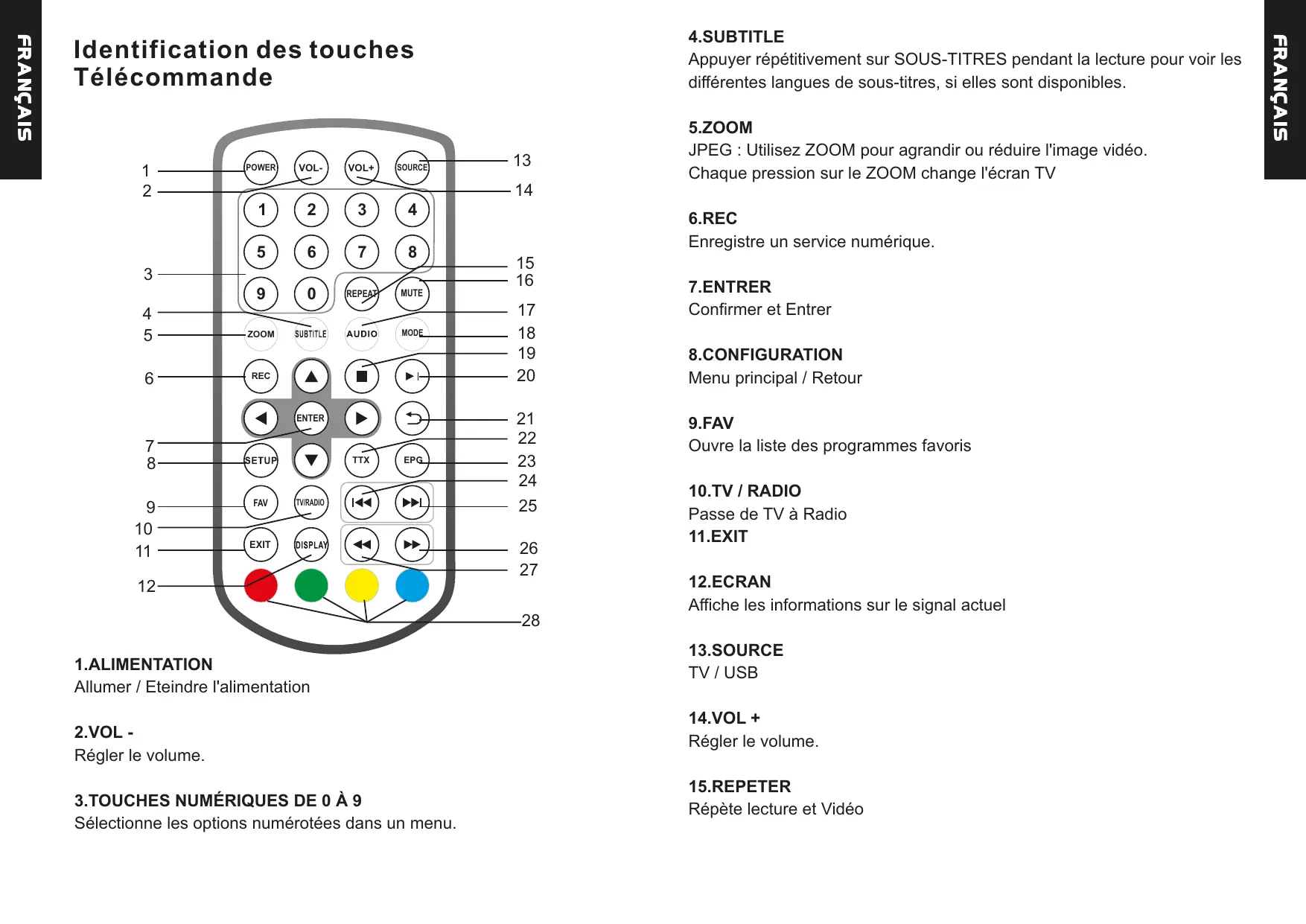

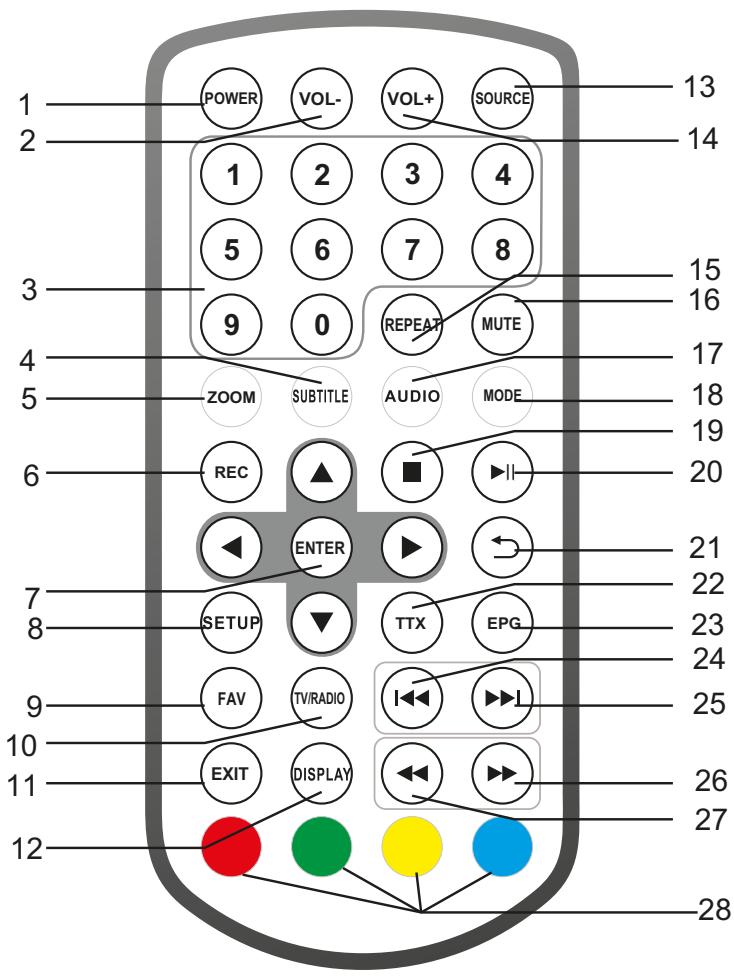

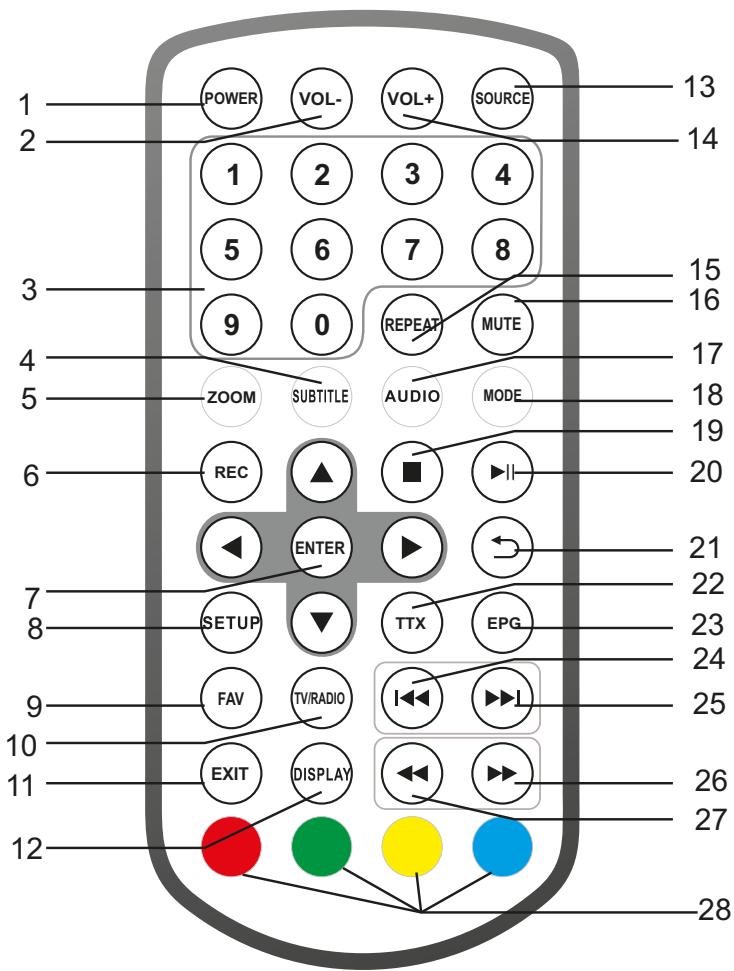

Identification des touches télécommande

16. COUPER LE SON

Coupure du son

17. AUDIO

Appuyez plusieurs fois sur AUDIO pendant la lecture pour entendre

différentes langues ou pistes audio, si disponibles.

18. MODE

Paramétrage du menu de mode

19. ARRÉTER

20. LECTURE/PAUSE

21. RETOURNER

22. TTX

23. EPG

Montre les informations EPG

24 TOUCHE

Option précédente.

25 TOUCHE

Option suivante

26 TOUCHE

Avance rapide

27 TOUCHE

Retour rapide

28. ROUGE / VERT

Quelques fonctions spécifiques

Paramtrage du MENU de mode


BRIGHT	10
CONTRAST	10
COLOR	10
ENGLISH
RESET
STANDBY	4H

Luminosite

Ajustez la luminosité de l'écran.

Contraste

Ajuste le contraste de l'écran.

Couleur

Ajuste les couleurs de l'écran.

Ajuste le langage OSD

REINITIALISER

Réinitialiser aux paramètres par défaut

VEILLE

Cette fonction permet de mettre automatiquement l'appareil en veille après 3 ou 4 heures.

3 H (3 heures) : L'appareil se mettra automatiquement en veille après que 3 heures se soient écoulées depuis la dernière pression sur une touche. 4 H (4 heures) : L'appareil se mettra automatiquement en veille après que 4 heures se soient écoulées depuis la dernière pression sur une touche. OFF (Arrêt) : La fonction automatique de veille sera désactivée.

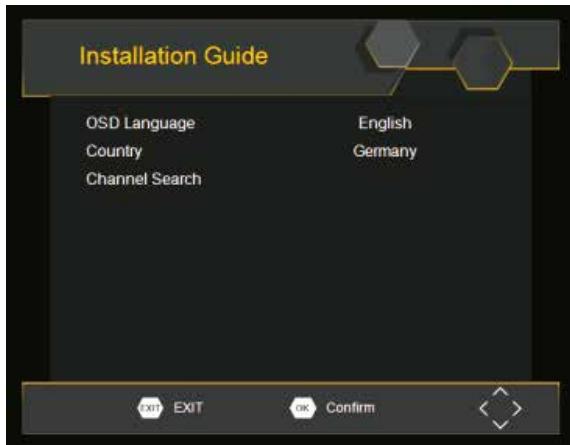

Première installation

Une fois toutes les connexions effectuées correctement, allumez le téléviseur et veillez à ce que le récepteur soit connecté au secteur. Appuyez sur la touche POWER pour allumer le récepteur. Si vous utilisez le récepteur pour la première fois ou vous avez restauré les paramètres par défaut, le menu principal apparait sur l'écran de votre téléviseur.

(1) Sélectionner [OSD Language] et appuyer sur RIGHT/LEFT pour sélectionner un langage. (2) Sélectionner [Country] et appuyer sur RIGHT/LEFT pour sélectionner votre pays de résidence. (3) Sélectionner [Channel Search] et appuyer sur RIGHT ou OK pour commencer la recherche automatique de chaine. (4) Une fois que la recherche de chaine est terminée, vous êtes prêts à regarder la télévision.

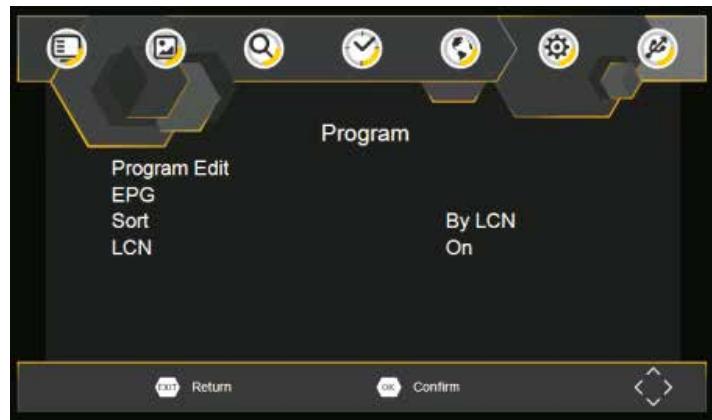

Réglage de gestion de programme

Pour accéder au menu, appuyer sur SETUP et sélectionner [Program].

Le menu propose des options pour ajuster les réglages de gestion de menu.

Sélectionner une option et appuyer sur OK ou RIGHT pour ajuster ce réglage.

Appuyer sur EXIT pour sortir du menu.

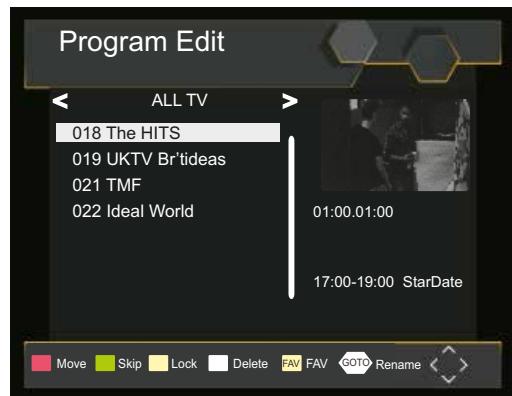

Modifier le programme

Pour modifier vos préférences de programme (verrouiller, passer, favoris, déplacer ou annuler), vous devez entrer dans le Menu de modification de programme. Ce menu nécessite un mot de passe pour y accéder. Entrer le mot de passe par défaut « 000000 »

Définir les programmes favoris

Vous pouvez créer une courte liste de programmes favoris que vous pouvez y accéder facilement. Définir les programmes télé ou radio favoris :

1. Sélectionner le programme préféré, puis appuyer sur la touche FAVORITE.

Un symbole de cœur apparait et le programme est marqué comme favori. 2. Répéter l'étape précédente pour sélectionner plus de programmes favoris. 3. Appuyer sur EXIT pour confirmer et quitter ce menu.

Désactiver un programme favori TV ou Radio :

Appuyer sur FAV sur la télécommande avec le symbole de cœur.

Afficher la liste des programmes favoris

1. Appuyer sur Fav et le menu des favors apparait.
2. Utilisez les touches Haut/Bas pour sélectionner vos Programmes favoris.
3. Appuyez sur OK pour choisir votre programme favori.

Supprimer un programme TV ou radio

1. Sélectionnez le programme et appuyez sur la touche BLEU ; un message s'affiche. Appuyez sur OK pour supprimer le programme.
2. Répétez l'étape précédente pour sélectionner d'autres programmes à supprimer.

Ignorer un programme TV ou radio

1. Sélectionner le programme que vous ne voulez plus et appuyer sur la touche VERTE, le symbole A est affiché. Le programme sera marqué comme ignoré.
2. Répétez l'étape précédente pour sélectionner d'autres programmes.
3. Appuyez sur EXIT pour confirmer et quitter ce menu.

Désactiver un programme TV ou Radio ignoré :

Appuyez sur la touche VERT sur le programme ignoré avec le symbole ignoré.

Déplacer un programme TV ou RADIO :

1. Sélectionner le programme favori et appuyer sur la touche ROUGE. Un symbole de déplacement apparait.
2. Appuyer sur UP/DOWN pour déplacer le programme.
3. Appuyer sur OK pour confirmer.
4. Répéter les étapes ci-dessus pour déplacer plus de chaînes.

Verrouiller des programmes

Vous pouvez verrouiller des programmes pour en limiter le visonnement.

Verrouiller un programme télé ou radio :

1. Sélectionner le programme préfééré puis appuyer sur la touche JAUNE. Un symbole de cadenas est affiché. Le programme est maintenant marqué comme verrouillé.
2. Répétez l'étape précédente pour sélectionner d'autres programmes.
3. Pour confirmer et sortir du menu, appuyer sur EXIT.
4. Appuyer sur la touche JAUNE pour désactiver le programme verrouillé.
5. Pour voir le programme verrouillé, vous devrez entrer le mot de passe par défaut ou le nouveau

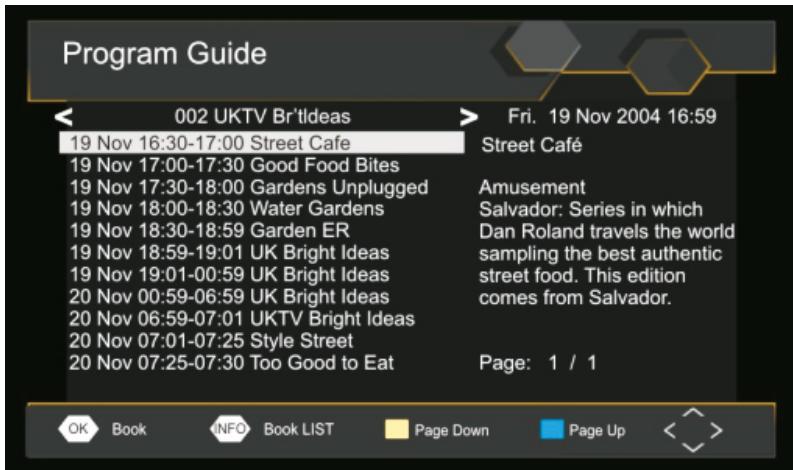

EPG (guide électronique des programmes)

L'EPG est un guide télé qui affiche pour chaque chaîne les programmes planifiés sur sept jours. Appuyez sur la touche EPG de la télécommande pour accéder au guide des programmes.

Vous pouvez utiliser [HAUT/BAS] pour sélectionner le programme préféré. S'il y a plus d'une page d'informations, utiliser la touche [BLEU] pour monter de page et [JAUNE] pour descendre la page.

Trier

Trier les chaînes avec les options suivantes : [LCN] - Trie les chaînes dans l'ordre ascendant. [Name] - Trie les chaînes par ordre alphabétique. [Service ID] - Trie les chaînes selon la station.

LCN (Numérotation logique de chaine) Activer ou désactiver le LCN.

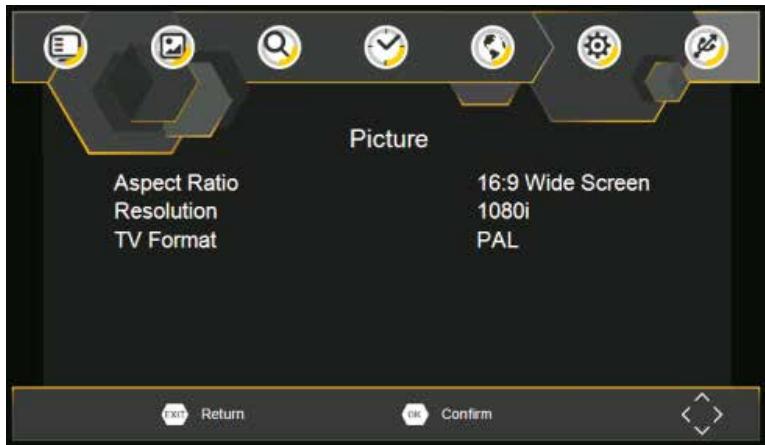

Réglage de photo

Pour accéder au menu, appuyer sur SETUP et sélectionner [Picture]. Le menu offre des options pour régler les paramètres vidéo. Appuyer sur HAUT/BAS pour sélectionner une option et appuyer sur GAUCHE/DROITE pour ajuster les réglages. Appuyez sur EXIT pour quitter le menu.

Vous devez régler le format d'affichage sur 4:3 Pan Scan, 4:3 Letter Box, 4:3 Full, 16:9 Wide Screen, 16:9 Pillar Box ou Auto pour avoir l'affichage maximum en regardant la télévision.

Résolution

Si la télévision ne s'affiche pas correctement, modifiez le paramètre. Ce paramètre doit correspondre au moins au plus commun paramètre de HDMI.

[480i]: pour le système de télévision NTSC.

[480P]: pour le système de télévision NTSC.

[576i] pour le système de télévision PAL.

[576P]: pour le système de télévision PAL.

[720P]: pour système de télévision NTSC ou PAL.

1080I : pour système de télévision NTSC ou PAL.

[1080P]: pour système de télévision NTSC ou PAL. entsprechen.

Si la vente ne s'affiche pas correctement, vous devez modifier les paramètres. Ces paramètres correspondent au plus aux téléviseurs de votre pays.

[NTSC] : pour le système de télévision NTSC.

[PAL]: pour le système de télévision PAL.

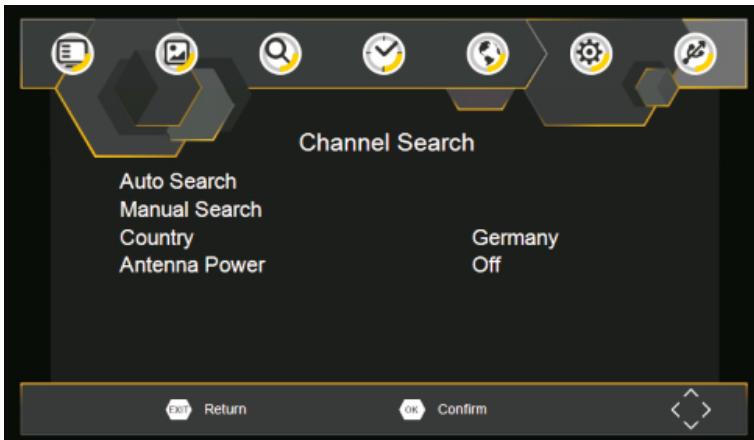

Recherche de chaînes

Pour accéder au menu, appuyer sur SETUP et sélectionner [Search Channel].

Le menu offre des options pour paramétrer la recherche des chaînes. Sélectionner une option et appuyer sur RIGHT/LEFT pour ajuster les réglages.

Appuyez sur EXIT pour quitter le menu.

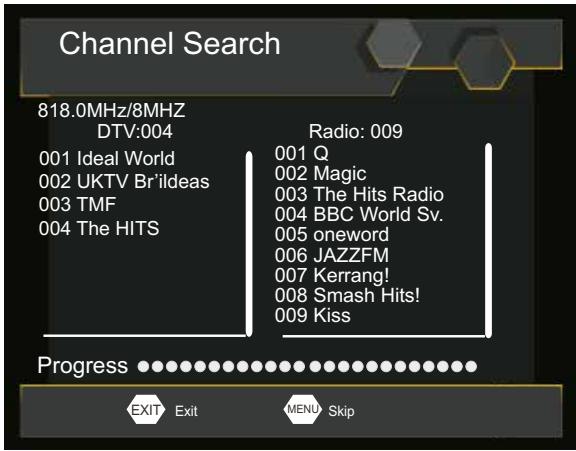

Recherche automatique

Rechercher et installer toutes les chaînes automatiquement. Cette option supplanté toutes les chaînes préréglées.

1. Sélectionner [Auto Search] et appuyer sur OK ou RIGHT pour commencer la recherche de chaine.
2. Pour annuler la recherche de chaînes, appuyer sur EXIT.

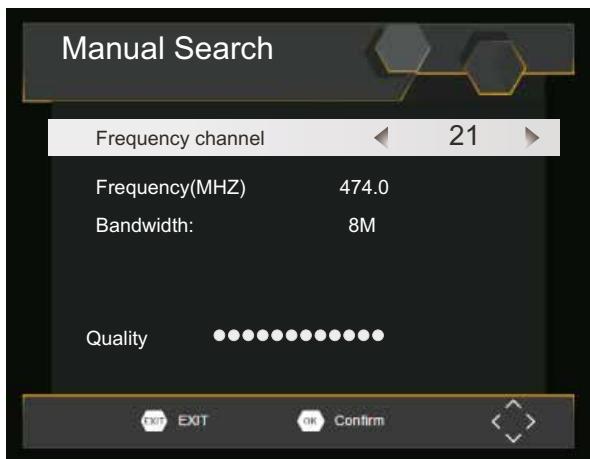

Recherche manuelle

Installer manuellement de nouvelles chaînes. Cette option ajoute de nouvelles chaînes sans changer la liste actuelle des chaînes.

1. Sélectionner [Manual Search] puis appuyer sur OK ou RIGHT. L'écran de recherche de chaînes apparait.

1. Appuyer sur RIGHT/LEFT pour sélectionner la fréquence de la chaine.
2. Appuyer sur OK pour démarrer la recherche de chaines. Si une chaine est trouvée, elle est enregistrée et ajoutée à la liste des chaines. Si des chaines ne peuvent être trouvées, sortir du menu.

Pays

Sélectionner votre pays de résidence.

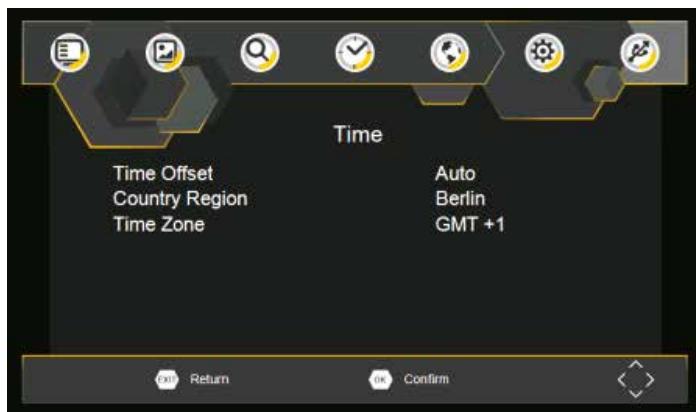

Réglage de l'heure

Pour accéder au menu, appuyer sur MENU puis sélectionner [Time]. Le menu offre des options pour régler les paramètres de l'heure. Appuyer sur UP/DOWN pour sélectionner une option et appuyer sur RIGHT/LEFT pour ajuster les réglages. Appuyez sur EXIT pour quitter le menu.

Durée d'arrêt

Sélectionner Auto ou Manual pour l'ajustement de l'heure GMT.

Pays - région

La région du pays est réglée automatiquement quand vous réglez le pays dans le menu de recherche de chaîne.

Qualité du fuseau horaire

Sélectionner le fuseau horaire quand [Time Offset] est sur MANUAL.

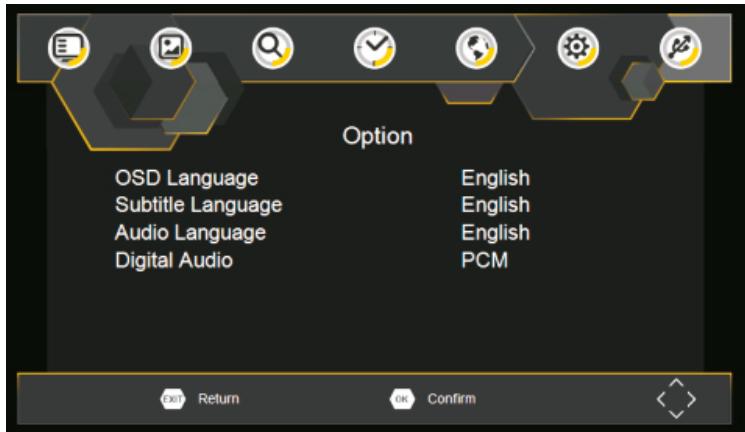

Première installation option

Pour accéder au menu, appuyer sur SETUP et sélectionner [Option]. Le menu propose des options pour ajuster OSD Language, Subtitle Language et Audio Language. Sélectionner une option et appuyer sur RIGHT/LEFT pour ajuster les réglages. Appuyez sur EXIT pour quitter le menu.

Sélectionner un langage OSD.

Langues audio

Sélectionner la langue audio pour regarder les chaines de télé. Si le langage n'est pas disponible, le langage du programme par défaut sera utilisé.

Sous-titres

Sélectionner le langage de sous-titre préféré.

Audio numérique

Régler le format audio désire dans la prise HDMI : PCM, Raw HDIM en marche, Raw HDMI en arrêt, Arrêt ( si disponible).

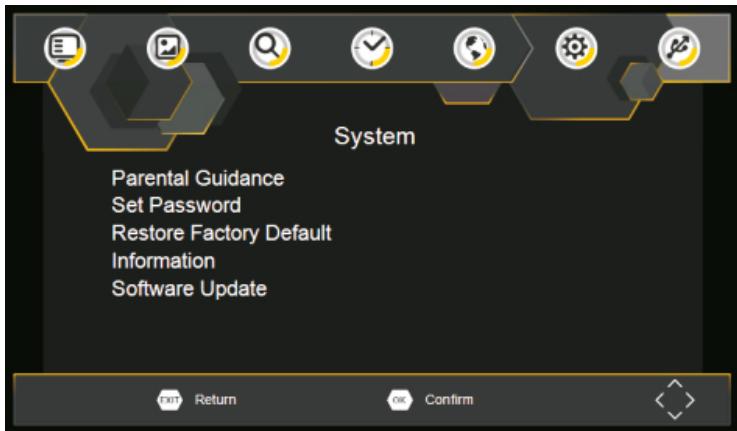

Réglage du système

Pour accéder au menu, appuyer sur SETUP et sélectionner [System]. Le menu propose des options pour ajuster les réglages du système. Appuyer sur UP/DOWN pour sélectionner une option et appuyer sur RIGHT/LEFT pour ajuster le réglage. Appuyez sur EXIT pour quitter le menu.

Contrôle parental

Vous pouvez limiter l'accès aux chaînes inappropriées aux enfants.

Pour limiter/verrouiller la chaîne, vous devrez entrer soit le mot de passe par défaut « 000000 » ou votre propre mot de passe.

Définir le mot de passe

Établir ou changer le mot de passe pour les programmes verrouillés. Entrez votre ancien mot de passe ou le mot de passe par défaut '000000'. Il vous sera demandé d'entrer votre nouveau mot de passe. Pour confirmer, entrez de nouveau votre nouveau mot de passe. Une fois confirmé, appuyez sur EXIT pour quitter le menu.

Restaurer les paramètres par défaut

Permet de restaurer les paramètres par défaut du récepteur. Dans le Menu principal, sélectionner [Restore Factory Default] et appuyer sur OK ou RIGHT pour sélectionner. Entrez votre mot de passe ou celui par défaut « 000000 » et appuyer sur OK pour confirmer. Cette option annule toutes les chaînes préréglées et tous les paramètres.

Informations

Voir les informations de modèle, de matériel et de logiciel.

Mise à jour du logiciel

Mise à jour du logiciel

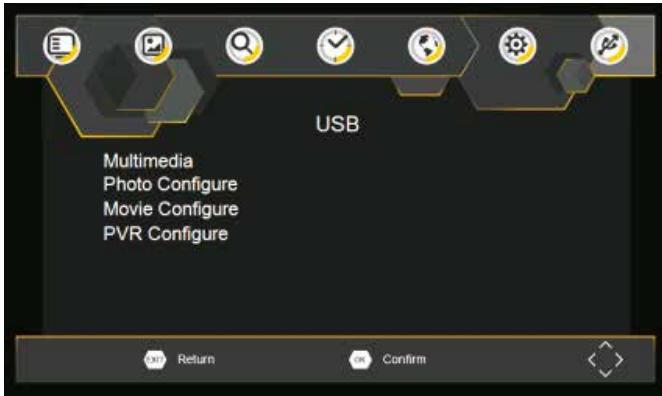

Première installation

Pour accéder au menu, appuyer sur SETUP et sélectionner USB.

Multimédia

Passer en mode USB et aller dans USB pour voir les fichiers.

Configuration Photo

Régler le paramètre pour visionner les photographies.

Configuration film

Régler le paramètre pour afficher les sous-titres de film.

Configuration PVR

Régler le paramètre pour l'appareil d'enregistrement.

Élément	Article sous	Paramètre
Syntoniseur	Fréquence entrante	170 à 230MHz 470 à 860MHz
	Niveau d'entrée RF	-25 à -80 dBm (64 QAM) -10 à -75 dBm (256 QAM)
	Largeur de bande IF	7MHz et 8MHz
	Modulation	QPSK, 16QAM, 64QAM, 256QAM
Vidéo	Format de décembre	MPEG4 AVC/H.264 HP@L4 HEVC/H.265 HT@L4 MPEG2 [e-mail]
	Ports de sortie	CVBS,HDMI
Audio	Format de décembre	MPEG-1 (couches 1 & 2 & 3)
	Sortie Audio	Sté reproduction
Alimentation	Tension	9V CC/1,5 A
	Puisance consommée	≤10W

Dépannage

Problème	Raisons potentielles	Action suggérée
Pas d'image	L'alimentation électrique n'est pas branchée	Brancher au courant électrique
	L'interrupteur d'alimentation n'est pas sur la position marche	Mettre l'interrupteur d'alimentation sur marche
L'écran ne montre aucun signall	Câble DVB-T non connecté	Connector le cable DVB-T
	Mauvais réglage	Réinitialiser les paramètres
	Pas de connexion ou mauvaise connexion du cable audio	Connector correctement le câblage audio
	Son coupé	Mettre la fonction mute sur off
	Piste sonore incorrecte	Essayer une autre piste sonore
Pas d'image mais son existant	Connexion inexistante ou incorrecte avec le cable AV	S'assurer que les cables sont correctement connectés
	Il s'agit d'un programme radio	Àppuyez sur la touche <TV/RADIO> pour passer en mode TV
La télécommande ne répond pas	Le batterie est épuisé e	Changer les piles
	La télécommande ne fait pas face ou n'est pas assez proche de la boite	Ajuster la position de la télécommande et s'approcher de l'unité
L'image s'est arrêté t'é brusquèment, ou mosaïque	Le signal est trop faible	Essayer d'obtenir un signal plus puissant

1. EINSTELLUNGEN 2. ENTER 3. VERLASSEN 4. AUF 5. AB 6. Nach links/Lautstärke - 7. Nach rechts/Lautstärke + 8. AV OUT 9. KOAXIAL 10. Ohrhörerbuchse 11. EIN/AUS 12. DC IN 9-12V 13. ANT. (Antenne) 14. HDMI 15. USB

Modell.

Seriennummer:

Kaufdatum:

1. BETRIEB

Netzschalter

2. VOL -

FR Par la présente, Caliber déclare que l'appareil PDVBT101 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/EU (RED) et 2011/65/EU (RoHS).

FR Lesieux appareils et/ou les piles ne doivent pas être jetés avec les ordures ménagères! Si l'appareil/la pile ne peut plus être utilisé(e), chaque utilisateur est légalement dans l'obligation de mettre au rebut les vieux appareils et/ou les piles séparation des ordures ménagères, par ex. dans un point de collecte de sa municipality/de son quartier.

Pour en savoir plus :

www.quefairodedemesdechets.fr
