MODE D'EMPLOI KSH 600 ATIKA

Notice originale — Consignes de sécurité Pièces de rechange

Ne jamais jeter un appareil électrique aux ordures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non-polluante. Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

Vous ne devez pas mettre la machine en route avant d’avoir lu attentivement ce mode d'emploi, d’avoir observé toutes les informations indiquées et d'avoir monté la machine comme décrit.

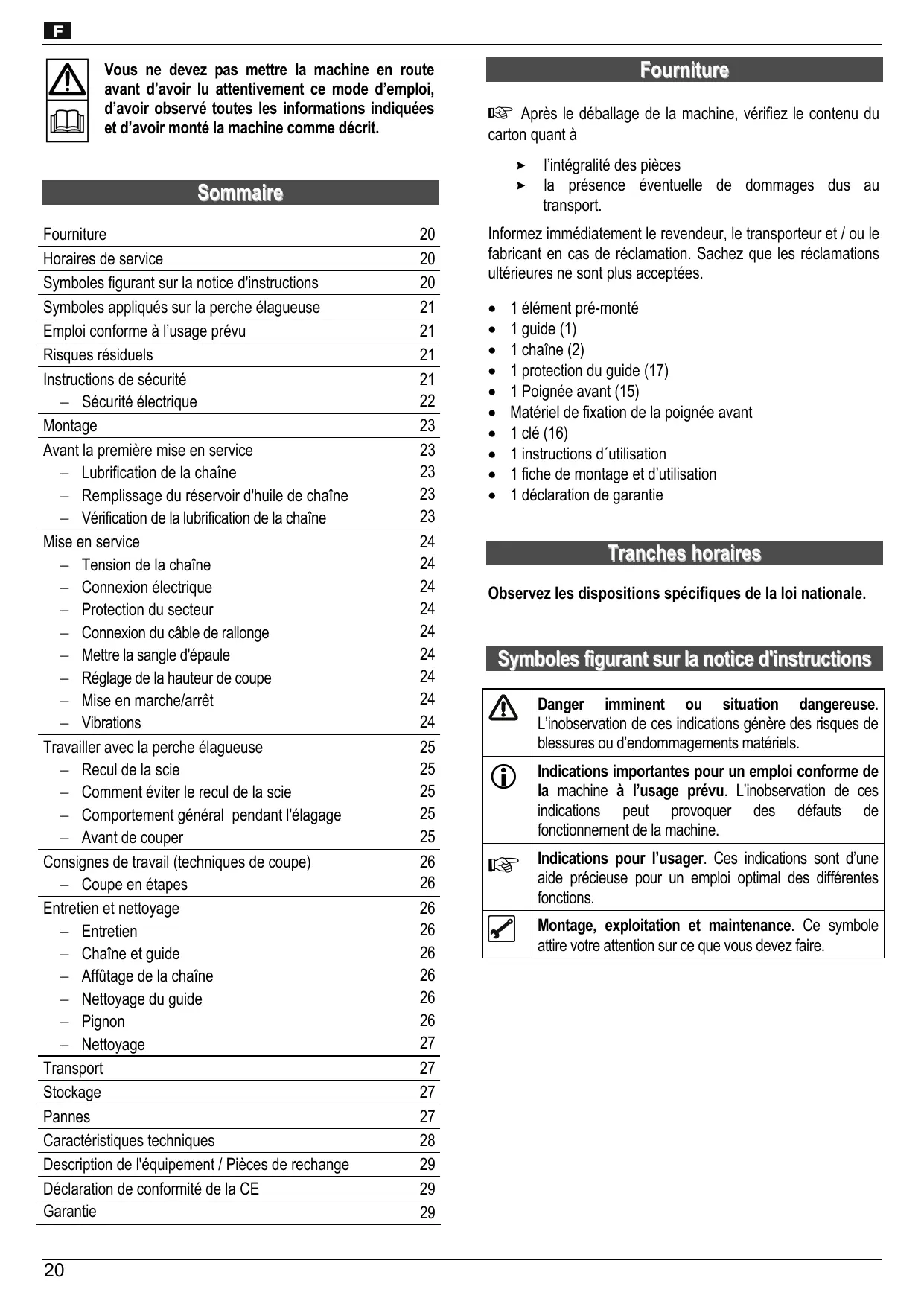

Fourniture 20 Horaires de service 20 Symboles figurant sur la notice d'instructions 20 Symboles appliqués sur la perche élagueuse 21 Emploi conforme à l'usage prévu 21 Risques résiduels 21 Instructions de sécurité 21 — Sécurité électrique 22 Montage 23 Avant la première mise en service 23 — Lubrification de la chaîne 23 — Remplissage du réservoir d'huile de chaîne 23 — Vérification de la lubrification de la chaîne 23 Mise en service 24 — Tension de la chaîne 24 — Connexion électrique 24 — Protection du secteur 24 — Connexion du câble de rallonge 24 — Mettre la sangle d'épaule 24 — Réglage de la hauteur de coupe 24 — Mise en marche/arrêt 24 —_ Vibrations 24 Travailler avec la perche élagueuse 25 — Recul de la scie 25 — Comment éviter le recul de la scie 25 — Comportement général pendant l'élagage 25 — Avant de couper 25 Consignes de travail (techniques de coupe) 26 — Coupe en étapes 26 Entretien et nettoyage 26 — Entretien 26 — Chaîne et guide 26 — Affütage de la chaîne 26 — Nettoyage du guide 26 — Pignon 26 — Nettoyage 27 Transport 27 Stockage 27 Pannes 27 Caractéristiques techniques 28 Description de l'équipement / Pièces de rechange 29 Déclaration de conformité de la CE 29 Garantie 29

I Après le déballage de la machine, vérifiez le contenu du carton quant à > l'intégralité des pièces > la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

1 protection du guide (17)

1 Poignée avant (15)

Matériel de fixation de la poignée avant 1 clé (16)

1 instructions d'utilisation

1 fiche de montage et d'utilisation

1 déclaration de garantie

Observez les dispositions spécifiques de la loi nationale.

boles figurant sur la notice d'instructions

VAN Danger imminent ou situation dangereuse. L'inobservation de ces indications génère des risques de blessures ou d'endommagements matériels.

©) Indications importantes pour un emploi conforme de

la machine à l'usage prévu. L'inobservation de ces indications peut provoquer des défauts de fonctionnement de la machine.

res Indications pour l'usager. Ces indications sont d'une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

mboles appliqués sur la perche élagueuse

Lire le notice d'utilisation et les conseils de sécurité avant la mise en marche et en tenir compte pendant

Arrêter le moteur et retirer l'embout de la bougie avant toute opération d'entretien, de remise en état

Emploi conforme à l'usage prévu

Retirer immédiatement la fiche du secteur lorsque le câble de connexion est endommagé.

Porter un casque ainsi qu'une protection des yeux et des oreilles.

Porter des gants de protection.

Schutzschuhe tragen.

Ne pas laisser la machine sous la pluie. Protéger la machine de l'humidité.

Eloigner les tierces personnes de la zone de travail. Respecter une distance de sécurité 6 m au minimum.

Ne jamais utiliser la perche élagueuse en proximi- té de câbles, de lignes électriques ou de lignes téléphoniques.

Pendant le travail avec la perche élagueuse, respecter une distance de sécurité de 10 m en- vers les lignes électriques aériennes sous tension.

La perche élagueuse est destinée uniquement à la coupe de branches d'arbres sur pied.

La perche élagueuse ne doit pas être utillsée pour abattre des arbres ou couper des rejets ou des broussailles.

Ne jamais utiliser la perche élagueuse pour couper des maté- riaux de construction ou des matières plastiques.

La perche élagueuse est destinée uniquement à l'utilisation privée dans les jardins de particuliers.

La perche élagueuse n'est pas destinée à des travaux fores- tiers (élagage d'arbres en forêt). La connexion par câble ne garantit pas la sécurité de l'opérateur nécessaire dans ces cas.

Un emploi conforme à l'usage prévu implique notamment aussi l'observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

Toute utilisation divergente de la machine est considérée comme emploi non conforme à l'usage prévu. Le fabricant

décline toute responsabilité pour les dommages en résultant : le risque incombe exclusivement à l'usager.

Même un emploi conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l'emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les «consignes de sécurité » et un «emploi conforme à l'usage prévu » comme toutes les indications des présentes instructions de service.

La prise de conscience et la prudence réduisent les risques de blessures et d'endommagements.

Risque de recul en cas de contact de la pointe du guide avec un objet solide. Risque de blessures des doigts et des mains par l'outil (chaîne). Risque de blessures par des morceaux de bois projetés. Electrocution. Dangers d'électrocution en cas d'utilisation de câbles de raccordement non conformes. Contact avec des pièces sous tension de composants électriques ouverts. Endommagement de l'ouïe en cas de travaux d'une certaine durée sur la machine sans protection acoustique. Risque d'incendie.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Instructions de sécurité

Avant la mise en service de la machine, lire les consignes suivantes et se familiariser avec les dispositions de préven- tion des accidents de votre association professionnelle ainsi qu'avec celles applicables dans le pays d'exploitation de la machine. Respecter ces consignes et dispositions afin de vous protéger et de protéger autrui de blessures possibles.

Conserver ces consignes de sécurité (notice d'instructions) toujours avec la perche élagueuse.

Cette machine n'est pas destinée à être utilisée par des personnes (y compris des enfants) à capacités physiques, sensorielles ou psychiques limitées, ni par des personnes qui ne disposent pas de l'expérience et des connaissances re- quises, à moins qu'elles soient surveillées par une personne responsable de leur sécurité qui leur donne des instructions relatives à l'utilisation de la machine.

Remettre ou prêter la perche élagueuse uniquement à des personnes familiarisées avec l'utilisation de ce type de ma- chines. Communiquer les consignes de sécurité à toutes les personnes qui travaillent avec la machine.

Les réparations de l'appareil doivent être effectuées par le constructeur ou par des entreprises désignées par celui-ci.

Les personnes qui travaillent avec la perche élagueuse doivent

être en mesure de justifier d'une formation correspondante à

l'utilisation prévue et être familiarisées avec l'utilisation de la

perche élagueuse ainsi que de l'équipement de protection

Soyez attentif. Veillez à ce que vous faites. Travaillez de façon

raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou

sous l'emprise de drogues, d'alcool ou de médicaments. La

moindre inattention pendant l'utilisation de l'équipement peut

provoquer de graves blessures.

Avant l'utilisation, familiarisez-vous avec l'appareil à l'aide des

instructions de service.

Ne pas utiliser l'appareil à des fins non appropriées (voir

«Emploi conforme à l'usage prévu»).

Ne pas modifier la machine ou les composants de celle-ci.

Surveillez les enfants afin de garantir qu'ils ne jouent pas avec

Ne pas laisser toute personne étrangère, particulièrement les

enfants toucher le câble ou l'appareil.

Les personnes âgées de moins de 18 ans ne sont pas

autorisées à utiliser la perche élagueuse.

L'opérateur est responsable envers des tiers dans la Zone de

L'utilisateur est responsable pour tout accident ou risque

provoqué à des personnes ou du matériel.

Pendant les pauses de travail sécuriser (engager le protège-

chaîne de coupe) la perche élagueuse et la poser de façon à

ne mettre personne en danger. Protéger la perche élagueuse

de tout accès non-autorisé.

Ne jamais travailler sans équipement de protection

- ne pas porter des vêtements larges ou des bijoux qui risquent d'être entraîné par les composants en mouvement

— Filet pour les cheveux s'ils sont longs.

— Casque de protection agréé

— Protection faciale

— Protection acoustique

— veste de protection, couleur de signalisation

— pantalon et gants avec protection anti-coupe

— bottes antidérapantes (chaussures de sécurité) avec protection anti-coupe et coquille

— extncteur et bêche (risque de formation d'étincelles pendant le travail)

— matériel de premier secours

— éventuellement téléphone portable

Arrêter la machine et retirer la fiche de la prise de courant en

— contact de la perche élagueuse avec de la terre, des cailloux, des clous et d'autres corps étrangers © vérifier immédiatement l'état de la chaîne de coupe et du guide

— travaux de réparation

— travaux de maintenance et de nettoyage

— l'élimination de perturbations

—_ coupure du câble électrique

— vérifier la torsion et l'endommagement des fils

— tension de la chaîne

— remplacement de la chaîne

— abandonnement de la machine (même en cas d'une interruption brève) =“ Protégez-vous de l'électrocution. Evitez le contact corporel avec des éléments connectés à la terre (par ex. tuyaux, radiateurs, fours, réfrigérateurs.) =“ Entretenir la perche élagueuse avec soin :

— Respecter les instructions d'entretien, de lubrification et de changement d'outil.

— Garder les outils affütés et propres afin de pouvoir travailler mieux et en sécurité.

— Garder les poignées sèches et exemptes de résines, d'huiles te de graisses.

“Ne pas exposer la perche élagueuse à la pluie. =“ Vérifiez la machine afin de découvrir tout endommagement éventuel.

— Avant de continuer l'utilisation de la machine, examiner avec précaution le fonctionnement correct et conforme des dispositifs de protection et des composants légèrement endommagés. Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.

— Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l'appareil.

— Les dispositifs de sécurité et les pièces endommagés doivent être réparés ou remplacés convenablement dans un atelier spécialisé reconnu, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.

— Remplacer les étiquettes de sécurité endommagées ou illisibles.

“Ne laisser brancher aucune clé de l'appareil!

Avant la mise en service, toujours vérifier que les clés et les

autres outils de réglage sont enlevés de la machine.

N Sécurité électrique

=“ Exécution de la ligne de raccordement cf. IEC 60 245 (H 07 RN-F) avec une section d'au moins — 1,5 mm? pour les câbles d'une longueur de jusqu'à 25 m — 2,5 mm? pour les câbles de plus de 25 m

“Les câbles longs et minces provoquent une chute de tension. Le moteur n'atteint plus sa puissance maximum, dégradant ainsi le fonctionnement de l'équipement.

=“ _Les fiches et prises des rallonges doivent être en caoutchouc, PVC souple ou autre matière thermoplastique d'une résistance mécanique identique, ou revêtues de ce matériau.

“Les contacts enfichables de la rallonge doivent être protégés contre les projections d'eau.

= Pour la pose du câble de connexion, veiller à ce qu'il ne gêne pas, qu'il ne soit pas écrasé ni plie, et que le connecteur ne se mouille pas.

= N'employez pas le câble à des fins pour lesquelles il n'est pas prévu. Protégez le câble contre la chaleur, l'huile et les arêtes vives. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur.

“ En cas d'utilisation d'un tambour, complètement.

" Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement.

" Ne vous servez jamais de lignes de raccordement défectueuses.

“_ Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l'extérieur le cas échéant.

" Ne vous servez jamais de raccordements électriques provisoires.

“Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.

“Brancher la machine à L'aide d'un disjoncteur à protection différentielle (30 mA).

4 Tout raccordement électrique, voire des réparations sur des parties électriques de la machine doivent être effectuées par des personnes compétentes ou remises à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection sont à respecter.

4 Toutes réparations des différentes pièces de la machine sont à effectuer par le fabricant, ou l'un de ses services après- vente.

4 Nuïliser que des pièces détachées d'origine. L'utilisation d'autres pièces détachées et d’autres accessoires pourraient entraîner un risque d'accident pour l'utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru.

4 Ne connecter la perche élagueuse au secteur qu'une fois l'assemblage complété.

Montage de la poignée avant

© [21 Insérer le manchon (27) dans la poignée (15).

913] Engager la poignée avec le manchon sur la partie infé- rieure de la perche télescopique (7), le fixer à l'aide de la vis à six pans (22), de la rondelle et de l'écrou (24).

Montage du guide et de la chaîne de coupe

PIN Risque de blessures! Porter des gants de protection pour effectuer les interven- tions sur le guide et la chaîne de coupe.

9 [41 Poser la perche élagueuse sur une surface plane comme représenté sur la figure.

9 [41Enlever le couvercle (4) en desserrant la vis de fixation (3).

9 [5] Tourner la vis tendeuse de la chaîne de coupe (21) dans le sens anfihoraire jusqu'à ce que le tenon tendeur de la chaîne de coupe (28) se situe à l'extrémité arrière du filet.

S LS] Insérer la chaîne de coupe (2) dans la fente continue du guide (1). &\ Veiller au sens de marche correct des maillons de la chaine.

© [7] Poser la guide (1). Le tenon tendeur de la chaîne (28) doit s'insérer dans le trou correspondant du guide.

À\ Veiler à insérer les maillons de la chaîne correcte- ment dans la rainure de guidage.

9 [1 Remettre le couvercle (4) et serrer la vis de fixation (3) à la main.

Tendre la chaîne selon les instructions du chapitre "Tendre la chaine".

Lubrification de la chaîne

LAN L'élagueuse n'est pas livrée remplie d'huile de chaîne de coupe.

© Ne jamais utiliser l'élagueuse sans lubrification de chaîne de coupe. L'utilisation sans huile de chaîne de coupe risque de provoquer des endommagements de la chaîne de coupe et du guide.

La durée de vie et le rendement de coupe de la chaîne dépendent d'une lubrification optimale. Pendant le service, la chaîne et le guide sont lubrifiés automatiquement.

Remplir le réservoir d'huile de chaîne

Arrêter le moteur et porter des gants de protection! Eviter tout contact avec les yeux et la peau!

© Le !Poser la perche élagueuse sur un support approprié.

S [21 Dévisser le couvercle du réservoir d'huile (18). Remplir le réservoir d'huile d'une huile biodégradable (réf. de commande: 400144). Utiliser un entonnoir afin de faciliter le remplissage. À Véiler à ne pas faire entrer des souillures pendant le remplissage.

S [27 Revisser le couvercle du réservoir d'huile.

IS Ne jamais utiliser de l'huile recyclée ou usée. En cas d'utilisation d'une huile non agréée pour machines, la garantie du constructeur devient nulle.

Vérification de la lubrification de la chaîne

A Ne jamais utiliser l'élagueuse sans lubrification de chaîne de coupe fonctionnelle.

Vous pouvez vérifier le fonctionnement de la lubrification automati- que de la chaîne de coupe en mettant l'élagueuse en marche et en dirigeant la pointe du guide vers un morceau de carton ou de pa- pier.

À Ne pas toucher le sol avec la chaîne. Garder une distance de sécurité de 20 cm.

Lorsqu'une trace d'huile se produit pendant le contrôle, la lubrification automatique de la chaîne fonctionne correctement. Lorsque aucune trace d'huile ne se produit malgré un réservoir d'huile plein

915] nettoyez le canal d'huile (25) et

© [6] nettoyez le trou du tendeur de la chaîne de coupe (26)

Lorsque ces mesures restent sans effet, veuillez-vous adresser au service après-vente.

Tension de la chaîne

<__ Avant le contrôle ou le réglage de la tension de chaîne, retirer la fiche de la prise de courant.

+ Porter des gants de protection afin d'éviter toute blessure.

Vérifier la tension de la chaîne

© avant le début du travail

© après les premières coupes

© pendant le travail régulièrement toutes les 10 minutes

1& La tension et la lubrification correcte de la chaîne sont des facteurs d'influence sur la longueur de vie du matériel.

© Veuillez tenir compte des faits suivants:

© une nouvelle chaîne doit être retendue régulièrement.

© l'échauffement à la température de service de la chaîne l'allonge, et elle doit être tendue de nouveau. À après la fin des travaux, détendre la chaîne, le

refroidissement produisant des tensions trop élevées de la chaîne.

en cas de battement de la chaîne, ou lorsqu'elle sort de son guide, la retendre immédiatement.

© 1] Poser la perche élagueuse sur une surface plane comme représenté sur la figure.

9 [3] Desserrer la vis de fixation (3) d'un tour au max.

© [10] Soulever le nez du guide légèrement et tourner la vis de réglage du tendeur e chaîne (21) dans le sens horaire jusqu'à atteindre la tension correcte de la chaîne

9 [1] La chaîne est tendue correctement lorsqu'il est possible de la soulever d'env. 3 —4 mm au milieu du guide

© Lo] Tourner la vis du tendeur ( 21) de la chaîne dans le sens antihoraire si la chaîne est trop tendue. Vérifier que les maillons de la chaîne soient bien engagées dans la rainure du rail du guide.

9 [3] Resserrer la vis de fixation (3).

© Connexion électrique

= Comparez la tension de votre secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise mise à la terre appropriée et conforme aux prescriptions. © prise à contact de protection, tension du secteur de 230 V avec interrupteur de protection contre les courants de court- circuit (Disjoncteur ID 30 mA).

# Utilisez un câble de rallonge de section suffisante.

© Protection du secteur

Connexion du câble de rallonge

S E2] Engager le raccord du câble de rallonge sur le connecteur de la combinaison interrupteur-connecteur.

S [21 Faire passer le câble de rallonge en boucle par le dispositif de décharge de traction (10) et l'accrocher.

S [21 Veiller à ce que le câble de rallonge présente un jeu suff- sant par rapport à la perche élagueuse et qu'il soit orienté vers l'arrière de l'utilisateur en dehors de la zone de fonc- tionnement de la chaîne de coupe et des branches à cou- per.

Mettre la sangle d'épaule

SH] Poser la sangle sur l'épaule et régler la longueur de la sangle de façon à ce que la fixation de la sangle (A) se si- tue à la hauteur de votre hanche. La fermeture rapide (14) se situe sur le côté avant.

I La fermeture rapide peut être ouverte avec la main gauche.

Réglage de la hauteur de coupe

SH] Desserrer la vis de serrage (6), puis faire glisser les deux pièces télescopiques (5, 7) afin de rallonger ou de raccour- cir la perche.

Mise en marche/arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédiatement être réparés par le service après vente.

Avant la mise en service, s'assurer que la perche soit bien ap- puyée. La maintenir avec les deux mains. Le guide avec la chaîne doit être libre.

S 2 Appuyer sur le blocage de mise en marche (8) et le retenir. Actionner ensuite l'interrupteur (9). Maintenant, vous pou- vez relâcher le blocage de mise en service.

Relâcher l'interrupteur.

VAN Lorsque les personnes atteintes de troubles cardio-vasculaires

sont exposées trop souvent aux vibrations, il y a le risque

d'atteintes du système nerveux ou des vaisseaux sanguins.

Vous pouvez réduire les vibrations :

- en mettant des gants de travail chauds et solides

- en raccourcissant la durée du travail (faire plusieurs pauses assez longues)

Consultez un médecin lorsque les doigts enflent, que vous vous

sentez mal ou que vos doigts deviennent insensibles.

Travailler avec la perche élagueuse

Que faut-il entendre par "recul de la scie" ? Par "recul de la scie", on entend le rebondissement soudain de la perche élagueuse qui se dirige vers l'utilisateur.

Il se produit lorsque

— le nez du guide touche le bois à couper (de façon involontaire) ou d'autres objets solides.

— la chaîne est coincée dans le nez du guide.

La perche élagueuse réagit de façon incontrôlée et risque de pro- voquer de graves blessures de l'utilisateur.

Comment éviter le recul de la scie ?

— Couper avec le bord inférieur du guide afin d'assurer un meilleur contrôle de l'élagueuse. Appliquer la perche élagueuse aussi plate que possible.

— Ne jamais couper avec le nez du guide.

— Couper avec le bord supérieur peut provoquer un recul de la scie lorsque la chaine de coupe est coincée ou qu'elle se heurte à un objet solide dans le bois.

— Commencer la coupe seulement lorsque la chaîne tourne.

— Ne jamais mettre la machine en marche lorsque la chaîne est posée sur le bois.

— Toujours tenir la perche élagueuse avec les deux mains.

— Travailler uniquement avec une chaîne affütée correctement.

Comportement général pendant l'élagage “_ Prenezles conditions environnantes en considération:

— Ne pas travailler sur la neige, la glace ou le bois fraîchement coupé - risque de glissement.

— Ne jamais travailler avec un éclairage insuffisant (par ex. sous le brouillard, la pluie, les bourrasques de neige ou le crépuscule). Vous ne pouvez plus distinguer les détails dans la zone de travail - risque d'accidents.

— En cas de temps défavorable (pluie, neige, glace, vent), repousser les travaux - risque d'accidents accru !

— Ne pas utiliser la perche élagueuse en proximité de liquides ou de gaz inflammables.

— Respecter une distance de sécurité de 10 m par rapport aux ligne électriques aériennes.

— Ne jamais utiliser la perche élagueuse dans un endroit humide ou mouillé.

= Prévoir une issue de secours afin de se protéger des branches qui tombent. Cette issue de secours doit être exempte d'obstacles afin de pouvoir se sauver en toute sécurité.

“Se positionner en dehors de la zone où les branches tombent.

" Veiller à ce que quelqu'un soit à portée de voix en cas d'accident.

=“ Eloigner les autres personnes. La distance de sécurité doit être 2,5 fois plus élevée que la longueur de la branche à couper, au minimum 6 m.

= Évitez tout maintien anormal du corps. Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment.

=“ Nutiliser la perche élagueuse qu'après avoir pris une position stable et sure. Tenir la perche élagueuse un peu à droite de votre corps.

= Toujours tenir la perche élagueuse avec les deux mains, la main gauche à la poignée avant (15) et la main droite à la poignée arrière. Toujours utiliser la sangle fournie.

= Changer régulièrement la position de travail afin d'éviter une position de travail trop chargée sur un côté.

=“ Arrêter le travail immédiatement lorsque des problèmes physiques apparaissent (par ex. maux de tête, nausées, mal au cœur etc.) — risque d'accidents accru ! Faites suffisamment de pauses pour vous reposer.

“Ne jamais travailler — les bras tendus — étant positionné sur une échelle, un pont de travail ou un

“_ N'essayez pas d'atteindre une coupe existante.

“Ne pas utiliser la perche élagueuse pour soulever ou déplacer du bois.

= Couper le bois éclaté avec précaution. Risque de blessures par des morceaux de bois entraînés.

“Veiller à ce que le bois soit exempt de corps étrangers (clous etc.).

“Ne surchargez pas la machine! Elle travaille mieux et avec une sécurité accrue dans la plage indiquée.

= Soyez prudent à la fin d'une coupe. Dès que la perche élagueuse sort du bois, le poids change. Risque d'accidents pour les jambes et les pieds.

“Retirez l'élagueuse de la coupe uniquement lorsque la chaîne de coupe tourne.

“Lorsque la chaîne se coince dans le bois, immédiatement arrêter la machine et retirer la fiche du secteur. Utiliser un coin pour libérer la lame.

“Ne pas utiliser des chaînes fissurées ou déformées.

“Ne jamais toucher des clôtures métalliques ou le sol avec la chaîne de coupe qui tourne.

“ Arrêter l'élagueuse entre deux coupes lorsque plusieurs coupes doives doivent être effectuées.

“Faites des pauses pendant le travail afin de laisser refroidir le moteur électrique.

Avant la mise en service et régulièrement pendant la coupe, effectuer les contrôles suivants:

© La perche élagueuse est-elle assemblée complètement et conformément aux consignes du manuel ?

La perche élagueuse est-elle en bon état de sécurité ?

© Le réservoir d'huile est-il rempli ? Contrôler le niveau d'huile régulièrement. Compléter le niveau d'huile immédiatement lorsqu'il est sur "MIN* afin de ne pas faire tourner la chaîne à sec.

© La chaîne est-elle tendue correctement ? Suivre les démarches indiquées dans le chapitre "Tendre la chaîne".

© La chaîne est-elle affütée correctement ? Utiliser uniquement des chaînes de coupe bien affütées, étant donné que les chaînés mal affütées augmentent le risque de recul et surchargent le moteur.

© La poignée est-elle sèche et propre et exempte d'huile et de résine ?

© Le lieu de travail est il exempt de risques de trébuchement ?

© Portez-vous l'équipement de protection correct ?

Avez-vous lu et compris l'ensemble des instructions ?

Le connecteur au réseau et le câble de rallonge sont-ils en état de fonctionnement correct ? A Ne pas utiliser des câbles défectueux.

© Le câble de rallonge est-il posé correctement ?© [12]

Consignes de travail (techniques de co:

m Ne pas couper de la broussaille ou des bûches. La perche élagueuse n'est pas conçue pour ce type de travaux.

m Couper les branches longues en plusieurs parties afin d'éviter les fendillements et les flambements.

m Ne pas couper des branches présentant un diamètre supérieur à la longueur de coupe de la machine.

m Ne pas se positionner directement sous la branche qui tombe.

m Veiller avec une attention particulière aux branches qui tom- bent.

m_ Veiller également aux branches qui rebondissent.

PAN Toujours porter un casque afin de se protéger des branches en chute.

© pour branches horizontales non chargées vers l'extérieur Le bout de branche tombe de façon contrôlée sans basculer.

© Effectuer la première coupe depuis le bas, env. un tiers du diamètre de la branche.

@ Effectuer la deuxième coupe depuis le haut, à la même hau- teur que la première coupe, ou un peu décalée vers le tronc de l'arbre (profil de casse négatif).

© Enlever le morceau de la branche restant.

Attention : Erreur de coupe en étapes ! ©

Lorsque la coupe est effectuée en décalée vers la pointe de la branche (profil de casse positif), la perche élagueuse risque d'être entraînée et de tomber avec la branche.

Entretien et nettoyage A D Avant de toute intervention d'entretien et de S_/ | nettoyage

— arrêter l'équipement

— attendre l'arrêt de l'élagueuse

— retirer la fiche du secteur

D'autres interventions d'entretien et de nettoyage que celles décrites dans ce chapitre ne doivent être effectuées que par le constructeur ou par des entreprises désignées par celui-ci.

Les dispositifs enlevés pour effectuer les interventions d'entretien et de nettoyage doivent impérativement être remontés et contrôlés.

Nutiliser que des pièces de rechange d'origine. L'utilisation de toute autre pièce risque de provoquer des dommages et blessures imprévisibles.

À Porter des gants afin d'éviter les blessures possibles.

Afin de garantir une durée de vie longue et une utilisation fiable de la perche élagueuse, effectuer les interventions d'entretien suivan- tes en intervalles réguliers.

Vérifier les composants suivants de la perche élagueuse :

— chaîne détendue ou endommagée

— usure, notamment la chaîne, le guide et le pignon.

— composants usés ou endommagés

— les défauts de montage ou d'état des couvercles et dispositifs de protection.

Effectuer les réparations et les interventions d'entretien nécessai- res avant l'utilisation de la perche élagueuse.

La chaîne et le guide sont soumises à une forte usure. Remplacer la chaîne et le guide immédiatement lorsqu'elles ne fonctionnent plus correctement, © ,Montage guide et chaîne".

Affûtage de la chaîne Il n'est possible de travailler correctement qu'avec À une chaîne affütée et nettoyée. Une chaîne endommagée ou mal affütée aggrave le risque de reculs (« kickback »)!

La chaîne de la machine doit être affütée lorsque

© la poussière de bois est éjectée à la place des copeaux

© la perche élagueuse doit être poussée à travers le bois pendant la coupe.

Pour les utilisateurs sans expérience : faire affüter la chaîne de la machine par un professionnel / le service après-vente.

Toutefois, vous pouvez affüter votre chaîne de machine à l'aide de notre équipement d'affütage de chaînes KSG 220 (référence : 302360).

© Contrôler et nettoyer en intervalles réguliers © 8] la fente du guide (B) et © [6] le trou du tendeur de la chaîne (26)

© Enlever les bavures à l'aide d'une lime plate et de la toile éme- fi.

Retourner le guide après chaque changement / affütage de la chaîne afin d'éviter l'usure d'une seule côté.

© Remplacer un guide endommagé immédiatement.

Le pignon (20) est soumis à une charge importante. Vérifier régulièrement l'usure et les endommagements de l'engrenage du pignon.

© Un pignon usée ou endommagée raccourcit la durée de vie de la chaîne et doit être immédiatement remplacé par le service après-vente.

Nettoyage Nettoyer la perche élagueuse soigneusement après chaque utili- sation afin de préserver le fonctionnement correct.

© Nettoyer le carter à l'aide d'une brosse souple ou d'un chiffon sec.

LAN Ne pas utiliser de l'eau, des solvants ou des produits de polissage.

Veiller à garder les fentes d'aération du refroidissement du moteur exempt d'obstructions (risque de surchauffe).

œ © [81 Après une utilisation prolongée (1 — 3 heures), démonter le couvercle (4), la guide (1) et la chaîne (2) et nettoyer ces composants à l'aide d'une brosse.

© En cas de contamination forte, nettoyer la chaîne de coupe à l'aide d'un produit de nettoyage de chaînes du commerce.

© © [7]Enlever toute les souillures qui adhèrent au pignon (20) et à la fixation du guide (C) à l'aide d'une brosse.

æ 9 [5] Nettoyez le canal d'huile (25) à l'aide d'un chiffon ou d'un pinceau.

PIN Transporter la perche élagueuse uniquement lorsque le protège-chaîne est mis.

> Retirez la fiche de la prise avant tout 77 | transport.

Avant de procéder à l'élimination des défauts — arrêter l'équipement

— attendre l'arrêt de la chaîne

— retirer la fiche du secteur

= Conservez les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants. = Avant tout stockage prolongé, veiller aux points suivants afin de prolonger la durée de vie de la perche élagueuse et d'en faciliter l'utilisation. © d'effectuer un nettoyage en profondeur. © Vider le réservoir de carburant complètement. Tipp: Certaines huiles à chaîne ont tendance à former des croûtes avec le temps. Pour cette raison, le système de lubrification doit être rincé avec un produit de nettoyage de chaînes de machines du commerce avant tout stockage prolongé. Remplir le réservoir d'huile vide à moitié (env. 50 ml) du produit de nettoyage. Fermer le réservoir. Faire tourner la machine, le guide et la chaîne étant démontés, jusqu'à ce que la totalité du produit de nettoyage soit sorti de l'ouverture d'huile de la machine.

= Après le nettoyage, immerger la chaîne de la machine dans un bain d'huile puis l'emballer dans un papier huilé. m Engager le protège-chaine.

LS Après chaque dépannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité.

Défaut Cause possible

S frein de chaîne S absence de courant

L'élagueuse ne démarre pas après avoir fermé l'interrupteur

© endommagement rallonge

© La fiche de secteur, le moteur ou l'interrupteur sont défectueux.

© desserrer le frein de chaîne

© vérifier l'alimentation électrique, le fusible, la prise de courant

© contrôler le câble de rallonge, le remplacer immédiatement en cas d'endommagement

S Demandez à un électricien concessionnaire de vérifier le moteur ou le commutateur ou de le réparer, respectivement de remplacer ces pièces par des pièces d'origine

L'élagueuse fonctionne en intermittence,

avec des interruptions © faux contact interne

S faux contact externe

2 interrupteur défectueux

© Veuillez-vous adresser au service après- vente.

S tension de la chaîne

Sla chaine n'est correctement (les

L'élagueuse arrache, vibre ou ne coupe pas correctement

orientées en contresens)

© faire affüter ou remplacer la chaîne

© remplacer la chaîne

© contrôler et ajuster la tension de la chaîne montée | © monter de nouveau la chaîne

Défaut Cause possible

L'élagueuse ne fonctionne pas avec la | © câble de rallonge trop long ou

puissance maximum section trop faible

© la prise de courant est trop éloignée de la connexion principale

près de la zone de travail

La chaîne s'échauffe

© manque d'huile dans le réservoir S canal de lubrification bouché © tension de chaîne trop élevée

© remplir de l'huile

© nettoyer le canal de lubrification

© régler la tension de la chaîne

© faire affüter ou remplacer la chaîne

Absence de lubrification de la chaîne

© manque d'huile dans le réservoir © canal de lubrification bouché

© remplir de l'huile © nettoyer le canal de lubrification

Caractéristiques techniques

Puissance du moteur P:

Tension d'alimentation

Vitesse de la chaîne

Volume du réservoir d'huile max.

Classe de protection

Guide de chaîne (longueur)

Niveau de puissance sonore mesuré Lwa

Niveau de puissance sonore garanti Lwa

(selon la directive 2000/14/EG)

Niveau de pression acoustique à la place de travail La (selon la directive 2000/14/EG)

selon EN 1033/DIN 45675

Poids sans équipement de coupe, le réservoir d'huile étant vide

© utiliser un câble de rallonge de section

© Utiliser une prise de courant située plus

Poste | Référence de | Désignation Poste Référence de | Désignation commande commande 1 364405 Guide de chaîne (lame) 16 364411 Clé de montage 2 364406 Chaîne 17 364412 Protection du guide (cache) 3 390074 Vis de fixation 18 364413 Couvercle du réservoir d'huile 4 364407 Protection 19 364404 Autocollants de sécurité 5 Perche télescopique supérieure 20 364414 Pignon 6 364408 Vis de serrage 21 403111 Vis de tendeur de chaîne 7 Perche télescopique inférieure 22 364415 Sechskantschraube M 6 x 65 8 Blocage de mise en marche 23 391634 Scheibe À 6 9 Interrupteur 24 364416 Mutter 10 Décharge de traction de câble 25 Canal de lubrification 11 Câble de la machine avec prise 26 Trou du tendeur de chaîne 12 Poignée arrière 27 364417 Manchon 13 364409 Sangle 28 Tenon tendeur de chaîne 14 Fermeture rapide 364418 Jeu de charbons (sans figure) 15 364410 Poignée avant 400144 Huile de chaîne 1 1

Déclaration de conformité CE Conformément à la directive CE jusqu’au 28/12/2009 : 98/37/CE à partir du 29/12/2009 : 2006/42/CE Par la présente, nous

ATIKA GmbH & Co. KG Schinkelstrae 97 59227 Ahlen - Germany

déclarons sous notre responsabilité exclusive que le produit

Perche élagueuse type KSH 600

est conforme aux dispositions de la directive CE susnommée ainsi qu'aux dispositions des directives suivantes :

2004/108/CE, 2006/95/CE, 2000/14/CE Les normes harmonisées suivantes ont été appliquées :

EN 60335-1:2002+A11:2004+A1:2004+A12:2006:A2:2006; EN 50366:2003+A1:2006; Parts of ISO 11680-1:2000; EN 55014-1:2006; EN 55014-2:1997/+A1:2001; EN 61000-3-2:2006; EN 61000-3-3:1995/+A1:2001/+A2:2005

Procédé d'évaluation de la conformité: 2000/14 CE - Annexe V Niveau de puissance sonore mesuré Lwa 101,5 dB (A) Niveau de puissance sonore garanti Lwa 103 dB (A)

Veuillez tenir compte de la déclaration de garantie ci-jointe.

© [8] Draai de bevestigingsbout (3) weer vast.
