| Tipo di prodotto | Sramatura elettrico (asta tagliarami) |
| Marca | ATIKA |
| Modello | KSH 600 |
| Potenza motore | 600 W |
| Tensione di alimentazione | 230 V~ |
| Frequenza di rete | 50 Hz |
| Regime al minimo | 8500 min⁻¹ |
| Velocità della catena | 13 m/s |
| Peso (senza attrezzatura di taglio, serbatoio vuoto) | ca. 3,9 kg |
| Lunghezza dell'asta (telescopica) | Regolabile (ca. 1,5 a 2,5 m) |
| Lunghezza della barra | 180 mm (8 pollici) |
| Catena di taglio | 90JG033X (3/8 pollici - 1,1 - 33 maglie) |
| Barra di guida | 080NATA A041 (8 pollici) |
| Volume del serbatoio dell'olio | 110 ml |
| Lubrificazione | Automatico, utilizzare olio biodegradabile raccomandato (rif. 400144) |
| Livello di potenza sonora garantito (LWA) | 103 dB(A) |
| Livello di pressione sonora all'orecchio (LpA) | 82 dB(A) |
| Vibrazioni mano-braccio (avhw) | < 3,5 m/s² |
| Classe di protezione | II (doppio isolamento) |
| Dispositivi di sicurezza | Freno catena, protezione anti-rimbalzo, interruttore di sicurezza, blocco avviamento |
| Accessori forniti | Barra, catena, protezione barra, impugnatura anteriore, chiave, cinghia a spalla |
| Uso previsto | Potatura di rami di alberi in piedi (uso privato, non forestale) |
Domande frequenti - KSH 600 ATIKA
Domande degli utenti su KSH 600 ATIKA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Potatore elettrico in formato PDF gratuitamente! Trova il tuo manuale KSH 600 - ATIKA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KSH 600 del marchio ATIKA.
MANUALE UTENTE KSH 600 ATIKA
Istruzioni originali - Indicazioni per la sicurezza
Pezzi di ricambio
Stangsag
Original brugsanvisning – Montering – Reservedeler
Hoogsnoeier
Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.
Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

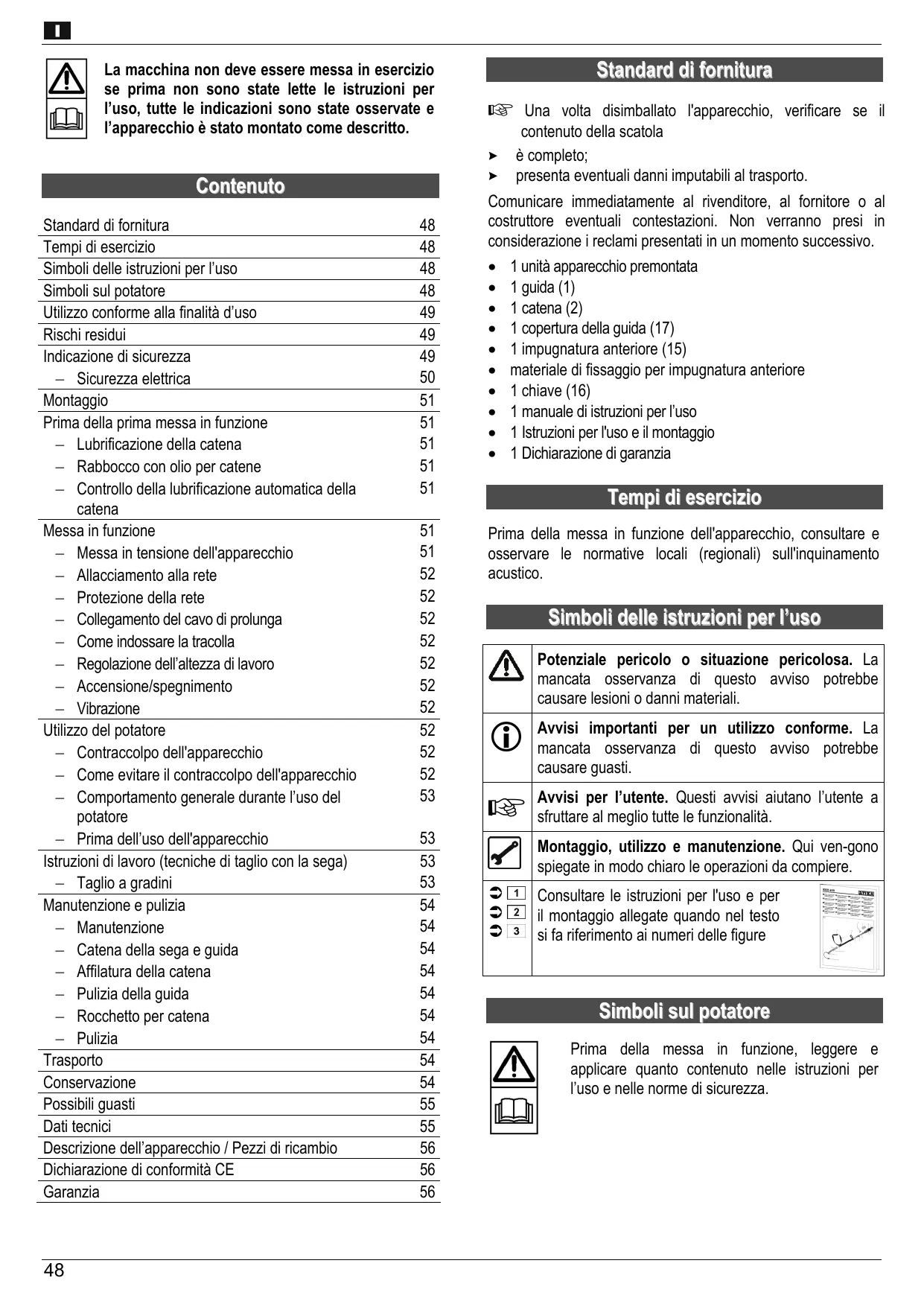

La macchina non deve essere messa in esercizio se prima non sono state lette le istruzioni per l'uso, tutte leindicazioni sono state osservate e l'apparecchio è stato montato come descripto.
ContenuTo
| Standard di fornitura | 48 |
| Tempi di esercizio | 48 |
| Simboli delle istruzioni per l'uso | 48 |
| Simboli sul potatore | 48 |
| Utilizzo conforme alla finalità d'uso | 49 |
| Rischi residui | 49 |
| Indicazione di sicurezza | 49 |
| - Sicurezza elettrica | 50 |
| Montaggio | 51 |
| Prima della prima messa in funzione | 51 |
| - Lubrificazione della catena | 51 |
| - Rabbocco con olio per catene | 51 |
| - Controllo della lubrificazione automatica della catena | 51 |
| Messa in funzione | 51 |
| - Messa in tensione dell'apparecchio | 51 |
| - Allacciamento alla rete | 52 |
| - Protezione della rete | 52 |
| - Collegamento del cavo di prolunga | 52 |
| - Come indossare la tracolla | 52 |
| - Regolazione dell'altezza di lavoro | 52 |
| - Accensione/spegnimento | 52 |
| - Vibrazione | 52 |
| Utilizzo del potatore | 52 |
| - Contraccolpo dell'apparecchio | 52 |
| - Come evitare il contraccolpo dell'apparecchio | 52 |
| - Comportamento generale durante l'uso del potatore | 53 |
| - Prima dell'uso dell'apparecchio | 53 |
| Istruzioni di lavoro (tecniche di taglio con la sega) | 53 |
| - Taglio a gradini | 53 |
| Manutenzione e pulizia | 54 |
| - Manutenzione | 54 |
| - Catena della sega e guida | 54 |
| - Affilatura della catena | 54 |
| - Pulizia della guida | 54 |
| - Rocchetto per catena | 54 |
| - Pulizia | 54 |
| Trasporto | 54 |
| Conservazione | 54 |
| Possibili giasti | 55 |
| Dati tecnici | 55 |
| Descrizione dell'apparecchio / Pezzi di ricambio | 56 |
| Dichiarazione di conformità CE | 56 |
| Garanzia | 56 |
Standard di fornitura
Una volta disimballato l'apparecchio, verificare se il contentuto della scatola
ecomplete;
presente eventuali danni imputabili al trasporto.
Comunicare immediamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.
- 1 unità apparecchio premontata
1 guida (1)
1 catena (2)
1 copertura della guida (17)
1 impugnatura anteriore (15) - materiale di fissaggio per impugnatura anteriore
1chiave (16)
1 manuale di istruzioni per l'uso
1 Istruzioni per l'uso e il montaggio
1 Dichiarazione di garanzia
Tempi di esercizio
Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento acustico.
Simboli delle istruzioni per l'uso
| 4 | Potenziale pericolò o situazione pericolosa. La mancata osservanza di quello avviso potrebbe causare lesioni o danni materiali. |
| 5 | Avvisi importanti per un utilizzo conforme. La mancata osservanza di quello avviso potrebbe causare guasti. |
| 6 | Avvisi per l'utente. Questi avvisi aiutano l'utente a sfruttare al meglio tutte le funzionalità. |
| 7 | Montaggio, utilizzo e manutenzione. Qui ven-gono spiegate in modo chiaro le operazioni da compiere. |
| 8 | Consultare le istruzioni per l'uso e per il montaggio allegate quando nel testo si fa riferimento ai numero delle figure |
Simboli sul potatore
Prima della messa in funzione, leggere e applicare quanto contento nelle istruzioni per l'uso e nelle norme di sicurezza.
Prima degli intervenuti di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione.
Staccare immediamente la spina se la linea di collegamento viene danneggiata o tagliata.
Indossare casco, occhiali e cuffie di protezione.
Indossare guanti di protezione.
Indossare scarpe di protezione!
Non esporre alla pioggia. Proteggere dall'umidità.
Tenere eventuali altre persone lontane alla zona di lavoro. Distanza di sicurezza minima 6 m.
Non utilizzare il potatore in prossimità di cavi, linee elettriche o Telefoniche.
Durante i lavori con il potatore tenere una distanza di sicurezza minima di 10 m da cavi aerei sotto tensione.
Utilizzato conforme alla finalità d'uso
Utilizzare il potatore solo per recidere rami di alberi eretti.
Non utilizzato il potatore per abbattere alberi, polloni o cespugli.
Non utilizzato il potatore per tagliare materiali edili e plastici.
Il potatore è indicato esclusivamente per l'uso domestico e il giardinaggio.
Il potatore non è adatto per lavori forestali (taglio dei rami in foreste). La sicurezza necessaria dell'operaore non è garantita in caso di giunzione di cavi.
Perutilizzato conforme alla finalitàd'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza containute nelle istruzioni per l'uso.
- Ogni utilizzato diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina agli responsabilità per i dati di qualiasi genere da cui risultanti. Il rischio ricade esclusivamente sull'utente.
Rischi residui
Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.
I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usingo l'apparecchio in modo conforme alla finalità d'uso.
Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.
Pericolo di contraccolpo in caso di contatto della punta della guida con un oggettoto solido.
Pericolo di lesions alle dita e alle mani dovuto all'utensile (catena della sega).
■ Lesioni a causa della proiezione di parti dei pezzi.
Scossa elettrica.
Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
- Contatto con parti sotto tensione con componenti elettrici aperti.
Danni all'udito in caso di lavori di lunga durata alla apposite protezioni.
Pericolo d'incendio
Nonostante tutte le contromisure adottate, potrebbero comunique venirsi a creare dei chiari rischi residui.
Indicazioni di sicurezza
Prima della messa in funzione di quello prodotto, leggere e osservare le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In quello modo è possibile proteggere se stessi e gli altri contro il rischio di lesioni.
i Conservare queste indicazioni di sicurezza (manuale d'istruzioni per l'uso) sempre insieme al potatore.
A Le personne con capacité fisiche, sensoriali o psichiche ridotte
oswana esperienza o conoscenze tecniche non devono utilizzare l'apparecchio, a meno che non vengano supervisionate da una persona addetta alla loro sicurezza oppure siano state da esta istruite sulle modalità di utilizzo dell'apparecchio.
Cedere o prestare il potatore solo a personne che hanno dimestichezza con l'apparecchio e il suo uso. Consegnare le norme di sicurezza a tutte le personne chiamate ad operare con la macchina.
Gli interventi di riparazione sull'interruttore di sicurezza devono essere eseguiti dal produttore o dall'azienda incaricata da quest'ultimo.
- L'operaatore del potatore deve possedere una formazione specifica per l'uso previsto e ave primestichezza con l'utilizzo dello stesso e della relativa attrezzatura per la protezione personale.
- Agire con la massima attenzione. Prestareattenzione a quanto si sta per fare. Lavorare con coscienza. Nonutilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesionserie.
-
Prima dell'uso, acquisse familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
Non utilizzato l'apparecchio per scopi diversi da quelli prescritti (vedere:'utilizzo conforme alla finalità d'uso).
Non modificare l'apparecchio o parti diesso. -
Vigilare sui bambini per accertarsi che non giochino con l'apparecchio.
- Non lasciare che altre personne, in particolare i bambini, tocchino l'utensile o il cavo.
- Il potatore non deve essere utilizzato da persone di età inferiore ai 18 anni.
- L'operaatore è responsabile nei confronti di terzi nella zona di lavoro.
L'utente è responsable dei sinistri o pericoli che si verificano nei confronti di terme persono o delle relative proprietà. - Nelle pause di lavoro il potatore deve essere protetto applicando il copricatena e posizionato in modo che non costituisca pericolo per nessuno. Assicurarsi che i non addetti non abbiano accesso al potatore.
Non lavorare mai perché mezzi di protezione adeguati:
non indossare indumenti ampi o gioielli che potreb-bero incastrarsi nelle parti mobili
- una retina per raccogliere i capelli lunghi
- casco omologato nelle situazioni in cui occorre prendere in considerazione l'eventualità di lesioni al capo (ad es. durante lavori di abbattimento e taglio di rilascio di alberi).
maschera
cuffiedi protezione
- giacca con colori segnaletici
- pantaloni e guanti antitaglio
- stivali antisdrucciolo (scarpe antinfortunistiche) con protezione antitaglio e punctale protettivo
- materiale di pronto soccorso
event.telefonocellularare
- Specnere la macchina e disinserire la spina di alimentazione alla presa nei seguenti casi:
-接触到 potatore con suolo, pietre, chiodi o altri corpi estranei;
controllare immediatamente catena e guida.
interventi di riparazione;
interventi di manutenzione e pulizia;
- eliminazione di anomalie;
- taglio di linee di collegamento;
- controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
-trasporto;
- messa in tensione della catena;
- sostituzione della catena;
- abbandono della macchina (anche per interruzioni di breve durata).
L'utente deve proteggere se stesso delle scariche elettriche. Evitare il contatto del corpo con parti messe a terra (ad es. tubi, radiatori, fornelli, frigoriferi, ecc.).
Utilizzare il potatore con cura:
- Attenersi alle norme di manutenzione e alle istruzioni per la lubrificazione e ilchio utensile.
- Conservare gli utensili affiliati e puliti per poter lavorare meglio e con maggiore sicurezza.
- Mantenere le maniglie asciutte e libero da olio, resina e grasso.
Non esporre il potatore alla pioggia.
- Controllare se la macchina presenta danneggiamenti:
- Prima di riutilizzato la macchina, è necessario verificare attentamente se le protezioni o le parti leggermente
danneggiate funzionano in modo corretto e secondo le disposizioni. Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.
- Controllare se le parti mobili funzionano in modo ottimale alla bloccarsi o se vi sono parti danneggiate. Per garantire un esercizio sicuro e perfetto, tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte.
Le protezioni e le parti danneggiate devono essere riparato o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
Sostituire le etichette di sicurezza danneggiate o illeggibili.
Non lasciare inserta alcuna chiave per utensil!
Prima dell'accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi.
#
Sicurezza elettrica
- Esecuzione dei conduttori di collegamento conformmente a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno
1,5 mm² nei cavi aventi una lunghezza sino a 25 m
2,5 mm² nei cavi aventi una lunghezza superiore a 25 m
- I conduttori di collegamento lunghi e sottili Producecono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.
- Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altri materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.
- La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
- Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.
Non utilizzato il cavo per scopi per i quali non sia adatto Proteggere il cavo da calore, olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina alla presa. - In caso d'uso di una bobina per cavi, svolgere completeness il cavo.
- Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.
Nonutilizzareconduttoridicollegamentodifettosi. - All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
Nonutilizzarecollegamenti elettrici provvisori. - Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
- Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).
Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza.
Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei loro centri di assistenza.
Utilizzare solo pezzi di ricambio originali. L'utilizzo di pezioni di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina agli responsabilità per i danni da cui risultanti.
Montaggio
Collegare il potatore alla rete di alimentazione solo dopo l'assemblaggio completo.
Montaggio dell'impugnatura anteriore
2 Inserire la boccola (27) nella maniglia (15).
3 Infilare la maniglia con la boccola nel manico telescopico inferiore (7) e fissarla con la vite a testa esagonale (22), la rondella (23) e il dato (24).
Montaggio guida e catena
Pericolo di lesioni!
Durante gli interventi sulla guida e sulla catena della sega indossare sempre quanti protettivi.
4 Posizione are il potatore su una superficie piana, come illustrato.
4 Rimuovere la copertura (4) allentando la vite di fissaggio (3).
5 Ruotare la vite di serraggio della catena (21) in senso antiorario fino a posizionare il perno di fissaggio della catena (28) sull'estremità filettata posteriore.
6 Inserire la catena della sega (2) nella'apertura attorno alla guida.
Verificare il senso di rotazione corretto delle maglie della catena.
7 Montare la guida (1). Il perno di fissaggio della catena (28) deve entrare nel foro corrispondente della guida.
Durante il montaggio, assicurarsi che le maglie della catena si trovino correttamente nell'aperture di guida e sul rocchetto.
8 Riappicare la copertura (4) e stringere manualmente le viti di fissaggio (3).
Tendere la catena come descripto, nella sezione "Messa in tensione della catena della sega".
Prima della prima messa in funzione
Lubrificazione della catena
Il potatore viene fornito sanza olio per catene.
Mai utilizzare il potatore senza lubrificazione della catena. L'usorawnza olio per catene comporta il danneggiamento della catena della sega e della guida.
La durata e la capacité di taglio della catena dipende da una lubrificazione ottimale. Durante l'uso, l'apparecchio viene lubricato automaticamente con olio.
Rabbocco con olio per catene
i Spagnere il motore e indossare i guanti protettivi! Evitare il contatto con la pelle e gli occhi!
9 Posizionare il potatore su una base adeguata.
9 Svitare il tappo di chiusura del serbatoio dell'olio (18). Riempire il serbatoio dell'olio con olio per catene biodegradabile (cod. d'ordinazione: 400144). V Per facilitare il riempimento, utilizzato un imboto.
Durante il riempimento, assicurarsi che nel serbatoio dell'olio non si infiltri sporco.
9 Riavvitare il tappo di chiusura del serbatoio dell'olio.
Non utilizzato mai olio riciclato o olio vecchio. In caso d'impiego di olio non consentito per seghe a catena, la garanzia si estingue.
Controllo della lubrificazione automatica della catena
Mai utilizzare il potatore alla lubrificazione della catena funzionante.
Controllare il funzionamento della lubrificazione automatica della catena, accendendo il potatore e tenendolo con la punta rivolta verso un cartone o un pezzo di carta a terra.
Non toccare a terra con la catena. Osservare la distanza di sicurezza di 20 cm.
Se durante il controllo si osserva una traccia d'olio in aumento, perché significata che la lubrificazione automatica della catena funziona in maniera ottimale.
Se inceve non si osserva alcuna traccia d'olio nonostante il serbatoio dell'olio sua pieno:
Pulire il canale di alimentazione dell'olio (25)
6 Pulire il foro di serraggio della catena (26).
Seanchequesta operazione nondàesito positivo,rivolgersialservizio di assistenza.
Messa in funzione
Mettere in tensione la catena
- Prima di regolare o controllare la tensione della catena della sega, staccare la spina di rete.
- Indossare guanti di protezione per evitare lesions.
Verificare la tensione della catena
prima di iniziare il lavoro
doitiprimi tagli
regolarmente agli 10 minuti durante il taglio.
Solo con una catena ben tesa e una lubricazione sufficiente è possible contribuire positivement alla lunga durata dell'apparecchio.
(1) Osservare quanto segue:
Una catena nuova deve essere rimessa in tensione più spesso.
Quando si è riscaldata a temperatura ambiente, la catena si dilata e occorre rimetterla in tensione.
Dopo il termine dei lavori di taglio, rilasciare la catena della sega, in quanto durante il raffreddamento si genererebbbero altrimenti tensioni eccessive nella catena.
Se la catena vibra o se esce dalla guida, rimetterla immediatamente in tensione.
Mettere in tensione la catena:
8 Posizione are il potatore su una superficie piana, come illustrato.
8 Allentare le viti di fissaggio (3) di max. 1 giro.
10 Sollevare piano la guida e ruotare la vite di serraggio della catena (21) in senso orario fino a raggiungere la giusta tensione della catena.
La catena è tesa correttamente quando al centro della guida può essere sollevata di ca. 3-4 mm.
Girare la vite di serraggio della catena (21) in senso antiorario se la catena è troppo tesa.
Verificare che le maglie della catena si trovino correttamente nell'apertura della guida.
8 Stringere nuovamente le viti di fissaggio (3).
(1) Allacciamento alla rete
- Confrontare la tensione specificata nella targhetta, ad esempio 230V , con la tensione di rete e collegare correttamente l'apparecchio alla presa a massa correspondente.
① utilizzare la presa con contatto di terra, tensione di rete 230 Volt con interrottore di sicurezza per correnti di guasto (interrottore a corrente di guasto 30mA
■ Usare prolonghe con sezione sufficiente.
Protezione della rete
10 A inertia
Collegamento del cavo di prolunga
12 Inserire l'attacco del cavo di prolunga sulla spina della combinazione interrottore-spina.
12 Tirare il cavo di prolunga sotto forma di cappioattraverso il dispositivo antitrazione del cavo e appenderlo.
12 Assicurarsi che il cavo di prolunga abbia sufficiente gioco e sua lontano alla sega verso il retro, all'esterno dell'area della catena e del materiale da tagliare.
Come indossare la tracolla
13 Posizione are la tracolla sulle spalle e regolame la lunghezza in maniera tale che il fissaggio della stessa (A) si trovi all'altezza dei bianchi. L'aggancio rapido (14) si trova sul lato anteriore,
e più seront aperto con la mano sinistra.
Regolazione dell'altezza di lavoro
14 Per allontanare o avvicinare i due manici telescopici (5, 7) allentare la vite di fermo (6).
Accensione/Spegnimento
Non utilizzato apparente il cui interrottore sia dificile da attivare e disattivare. Gli interrupttori danneggiati devono essere immediamente riparati o sostituiti dal servizio clienti.
All'accensione il potatore delve essere sorretto in modo sicuro e impugnato con entrambe le mani. La catena e la lama devono essere indipendenti l'une dall'altra.
Accensione
12 Premere e trattener il blocco dell'accensione (8). Successivement, azionare l'interruttore di accensione/ spegnimento (9). Ora è possible rilasciare il blocco dell'accensione,
Spegnimento
Rilasciare l'interruttore di accensione/spegnimento.
Vibrazione
L'esposizione a vibrazioni troppo frequente di persona affette da problemi di circolazione cui possare danni alsystema nervoso o ai vasi sanguigni.
Le vibrazioni possono essere ridotte:
- utilizesganti da lavoro resistenti e caldi
- diminuendo il tempo di lavoro (effettuanto varie pause di lunga durata)
Rivolgersi al proprio medico in caso di gonfiore delle dita, malessere o insensibilità della dita.
Utilizzo del potatore
Contraccolpo dell'apparecchio
Cosa si intende per contraccolpo dell'apparecchio? Il contraccolpo dell'apparecchio è l'improvviso sobbalzo del potatore in funzione in direzione dell'operatore.
Questo si verifies quando
- la punta della guida tocca (accidentalmente) il materiale da tagliare o altri oggetti solidi.
- la catena della sega si blocca sulla punta della guida.
Il potatore reagisce incontrolatamente e causa spesso gravi lesions a carico dell'operaatore.
Come evitare il contraccolpo dell'apparecchio?
- Per un controllo migliorare segare con il bordo inferiore della guida. A tale scopo utilizzato sempre il potatore nella posizione più orizzontale possibile.
Non segare mai con la punta della guida.
Segare con il bordo superiore più causare un contraccolpo dell'apparecchio se la catena della sega si blocca o se incontrà un oggettoto solido nel legno. - Iniziare il taglio solo a catena in funzione.
Non accendere mai la macchina a catena appoggiata. - Impugnare sempre il potatore con forza utilizzando entrambe le mani.
- Lavorare solo con una catena tagliente o correttamente affilata.
Comportamento generale durante l'uso del potatore
- Tenere in considerazione gli influssi ambientali:
Non lavorare mai su neve, ghiaccio o legno appena scortecciato - pericolo di scivolamento
Non lavorare mai in condizioni d'illuminazione insufficiente (ad es. in caso di nebbia, pioggia, nevischio o all'imbrunire). Potrebbe risultare difficile riconoscere le condizioni dell'area di caduta - pericolo di infortuni.
- Sospendere il lavoro in caso di condizioni atmospheriche sfavorevoli (pioggia, neve, ghiaccio, vento) - pericolodi incidenti elevato!
Non utilizzato il potatore in prossimità di liquidi o gas inflammabili.
- Tenere una distanza di sicurezza di 10 m delle linee elettriche aeree.
Non usare il potatore in ambienti umidi o bagnati.
- Individuare in anticipo una via di fuga (in caso di caduta di rami), che non dovrà presentare ostacoli, in modo da garantire un allontanamento alla pericoli.
- Posizionarsi all'esterno dell'area di caduta dei rami.
- Accertarsi che qualcuno sia a portata di voce, nel caso di un incidente.
- Tenere lontane eventuali altri persone. La distanza di sicurezza deve essere pari a 2,5 volte la lunghezza del ramo da segare, e comunique mai inferiore a 6 m. 15
- Evitare di assumere posizioni anomale. Mantenere sempre l'equilibrio. Non lavorare con il busto proteso in avanti.
- Utilizzare il potatore solo mantenendo una posizione sicura. Tenere il potatore leggermente a destra del proprio corpo.
- Impugnare sempre il potatore con entrambé le mani, la sinistra sulla maniglia anteriore (15) e la destra su quella posteriore (12). Utilizzare sempre la cintura di trasporto in dotazione.
- Cambiare a intervalli regolari la posizione di lavoro, in maniera tale da evitare una postura di lavoro fissa.
-
In caso di malessere fisico (ad esempio, mal di testa, vertigini, nausea ecc.) interrompere immediatamente il lavoro. Grave pericolò di lesioni! Effettuare sufficienti pause.
Nonlorare mai -
con le braccia tese
su scale, ponteggi o alberi.
Non tentare di raggiungere con il potatore un taglio precedente.
Nonutilizzareil potatoreper sollevareo spostarelegname.
- Tagliare il legno scheggiato prestando attenzione. Sussiste il pericolo di lesioni dovuto ai pezzi di legno incrinati.
- Assicurarsi che il legname sia privo di corpi estranei (chiodi ecc.).
- Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel Campo di potenza specificato.
- Prestareattenzionealtermine diuntaglio.Non appena il potatore esce dal legno,la forza del peso cambia.Pericolo di lesioni a carico di gambe e piedi.
Rimuovere il potatore dal taglio solo a catena in funzione.
- Se la catena della sega si blocca nel legno, spegnere immediatamente l'apparecchio e staccare la spina. Non utilizzato cunei per liberare la lama.
- Non utiliser que catene incrinate o la cui forma sia stata modificata.
- Mai toccare reti metalliche di recinzione o il suolo con la catena in funzione.
- Spagnere il potatore tra un taglio e l'altro quando occorre eseguire più tagli.
- Eseguire pause durante il taglio, in modo da lasciar raffreddare il motore elettrico.
Prima dell'uso dell'apparecchio
Prima della messa in funzione e regolarmente durante il taglio, eseguire i seguenti controlli:
Il potatore è montato completeness e correttamente?
Il potatore si trova in buone condizioni e in uno stato di sicurezza normale?
Il serbatoio dell'olio è piano?
Controllare periodicamente il livello dell'olio. Rabboccare immediatamente quando vieneindicato il livello "MIN",in modo che la catena della sega non funzioni a secco.
La catena è tesa correttamente?
Osservare i punti nella sezione "Messa in tensione della catena della sega".
La catena è affidavit correttamente?
Solo con una catena affiliata è possible lavorare in modo ottimale e sicuro.
L'impugnatura è pulita e asciutta, nonché priva di olio e resina?
La postazione di lavoro è priva di pericoli di inciampo?
É stata indossata l'attrezzatura protettiva nécessaria?
Sono state lette e comprese tutte le istruzioni? 12
Istruzioni di lavoro
(tecniche di taglio con la sega)
Non tagliare boscaglia sottile né legname segato. Il potatore non è adatto per quosti lavori.
Recidere i rami più grandi in più segmenti in modo da evitare schegge e piegature.
Non tagliare rami dal diametro maggiore della lunghezza di taglio dell'apparecchio.
Non posizionarsi direttamente sotto un ramo da segare.
- Prestare particolare attenzione alla caduta dei rami.
Prestare attenuatione anche ai contraccolpi dei rami.
Indossare sempre il casco per proteggersi alla caduta dei rami.
Taglio a gradini 16
per rami orizzontali e non sbilanciati
Il segmento di ramo cade in modo controllato, alla picchiare verso il basso.
1 Eseguire un primo taglio di circa un terzo del diametro del ramo partendo dal basso.
Eseguire il secondo taglio alla stessa altezza del primo o più verso l'internalo (scalino negativo).
Rimuovere infine il segmento di ramo rimanente.
Attenzione: taglio a gradini errato! 17
Se il taglioiene eseguito da sopra e verso l'esterno (scalino positivo), il potatore cui venire trascinato.
Manutenzione e pulizia
Prima di agli'intervento di manutenzione e pulizia
- Spegnere l'apparecchio
- Attendere l'arresto del potatore
- Disinserire la spina di alimentazione
Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuali esclusivamente dal produttore o dalle ditte indicate dal produttore. I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.
Utilizzare solo pezioni originali. Pezzi diversi potrebbero causare danni e lesions imprevedibili.
Manutenzione
Indossare guanti per evitare possibili lesioni.
Per garantire un uso prolongato e affidavitable del potatore, eseguire regolarmente i seguenti interventi di manutenzione.
Controllare il potatore:
catena allentata o danneggiata
- fissaggio allentato.
- usura, in particolare sulla catena, sulla guida e sul rocchetto.
componenti usurati o danneggiati.
- copertura o dispositivi di protezione montati corretta-mente e intatti.
Le riparazioni necessarie o gli interventi di manutenzione devono essere eseguita prima dell'uso del potatore.
Catena della sega e guida
La catena e la guida sono esposte a forti sollecitazioni di usura. Sostituire immediatamente la catena e la guida quando il loro funzionamento ottimale non è più garantito, "Montaggio guida e catena".
Affilatura della catena
Solo con una catena affilata e pulita è possibile lavorare in modo sicuro e ottimale. Catene danneggiate o affiliate male augmentano il rischio di contraccolpi!
Una catena della sega deve essere affiliata quando
alippo dei trucoli viene espulsa solo polvere di legno.
è necessario spingere il potatore per farlo passare atteverso il legno durante il taglio.
Per essere una catena sono necessarie alcune conoscenze tecniche. Far essere la catena da un'azienda specializzata.
La catena della sega può essere affiliata direttamente con il nostro affiliatene KSG 220 (codice art.: 302360).
Pulizia della guida
Controllare e pulire regolarmente:
18 l'apertura della guida e (B)
6 il foro di serraggio della catena (26)
Rimuovere le bave che si sono formate con una lima piatta e una tela abrasiva.
Invertire la guida après agli lavori della catena / affilatura della catena al fine di evitare l'usura solo su un lato.
Sostituire immediatamente le guide danneggiate
Rocchetto per catena
La sollecitazione del rocchetto è particolaremente elevata. Controllare regolarmente che i denti del rocchetto non siano usurati o danneggiati.
Un rocchetto usurato o danneggiato riduce la durata della catena e dovrebbe essere quando sostituito immediamente dal servizio di assistenza.
Pulizia
Pulire accuramente il potatore dopo agli uso, in modo da preservarne il funzionamento ottimale.
Pulire l'alloggiamo con una spazzola morbida o uno straccio bagnato.
Nonutilizzareacqua,solventi lucidanti.
Assicurarsi che lo sfiato per il raffreddamento del motore non sua ostruita (pericolo di surriscaldamento).
8 Dop un uso prolongato (1 - 3 ore), smontare la copertura (4), la guida (1) e la catena (2) e pulirle con una spazzola.
In caso di sporco persistente, pulire la catena della sega con un comune detergente per catene.
7 Eliminare tutte le incrostazioni dal rocchetto (20) e dal fissaggio della guida (C) con una spazzola.
Pulire il canale di alimentazione dell'olio (25) con uno straccio pulito.
Trasporto
Disinserire la spina di alimentazione prima di agli trasporto.
Trasportare il potatore solo con copricatena applicato.
Conservazione
- Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.
- Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita del potatore e garantire un facile azionamento dello stesso:
Effettuare una pulizia di fondo.
Scaricare l'olio dal serbatoio.
Suggerimento: alcuni oli per catene tendono ad incrostarsi con il tempo. Pertanto, ilsystema di lubrificazione dovrebbe essere lavato con un comune detergente per seghe a catena prima di uno stoccaggio prolongato. Versare il detergente fina a metà serbatoio vuoto (ca. 50 ml). Chiudere il serbatoio. Fare funzionare la sega senza guida e catena montate fino a quando tutto il detergente è uscito dal foro dell'olio della sega.
Dopo la pulizia, immergere brevamente la catena in un bagno d'olio e quindi avvolgerla in carta oleata.
Applicare il copricatena.
Possibili guasti
Prima di rimuovere qualsiasi guasto
- Spegnere l'apparecchio
- Attendere l'arresto della catena
- Disinserire la spina di alimentazione
Dopo la rimozione di qualiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.
| Guasto | Possible causa | Eliminazione |
| Il potatore non si avvia dopo l'accensione | Freno della catenaAssenza di correnteCavo di prolonga danneggiatoSpina, motore o interruptore difettosi | Sganciare il freno della catenaControllare l'alimentazione elettrica, la presa e il fusibileControllare il cavo di prolonga e sostiturlo immediatamente se difettosoFar controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farlì sostiture con pezzi di ricambio originali |
| Il potatore funziona a singhiozzo | Contatto esterno difettosoContatto interno difettosoInterruttore di accensione/ spegnimento difettoso | Rivolgersi al servizio assistenza |
| Il potatore strappa, vibra o non taglia | Catena consumataCatena usurataTensione della catenaCatena non montata correttamente (denti rivolti in direzione errata) | Far Affilare o sostiture la catenaSostituite la catenaControllare e regolare la tensione della catenaRimontare la catena |
| Il potatore non funziona a piena potenza | Cavo di prolunga troppo lungo o sezione troppo piccolaPresa troppo lontana dal collegamento principale | Utilizzare un cavo di prolunga di sezione sufficienteUtilizzare una presa più vicina all'area di lavoro |
| La catena della sega si riscalda | Assenza di olio nel serbatoioCanale di alimentazione dell'olio ostruitoTensione della catena eccessivaCatena consumata | Rabboccare l'olioPulire il canale di alimentazione dell'olioRegolare la tensione della catenaFar affilare o sostiture la catena |
| Nessuna lubrificazione della catena | Assenza di olio nel serbatoioCanale di alimentazione dell'olio ostruito | Rabboccare l'olioPulire il canale di alimentazione dell'olio |
Dati tecnici
| Tipo | KSH 600 |
| Potenza motore P1 | 600 W |
| Tensione di rete | 230 V~ |
| Frequenza di rete | 50 Hz |
| Fusibile di alimentazione | 10 A inerte |
| Numero di giri a vuoto | 8500 min-1 |
| Velocità della catena | 13 m/s |
| Capacità max. del serbatoio dell'olio | 110 ml |
| Classe di protezione | II ☑ |
| Catena | 90JG033X (3/8 - 1,1 - 33) |
| Guida | 080NATA A041, 8" |
| Lunghezza di taglio max. | 180 mm |
| Livello di potenza sonora misurata LWA | 101,5 dB (A) |
| Livello di potenza sonora garanzia LWA | 103 dB (A) |
| (direttiva 2000/14/EG) | |
| Livello di pressione acustica al postingo di lavoro LPA | 82 dB (A) |
| (direttiva 2000/14/EG) | |
| Vibrazione mano-braccio (conforme a EN 1033/DIN 45675) | avhw < 3,5 m/s2 |
| Peso alla barra e con serbatoio dell'olio vuoto | ca. 3,9 kg |
Descrizione dell'apparecchio / Pezzi di ricambio
| Pos. | N. di ordine | Denominazione |
| 1 | 364405 | Guida (lama) |
| 2 | 364406 | Catena |
| 3 | 390074 | Vite di fissaggio |
| 4 | 364407 | Copertura |
| 5 | Manico telescopico superiore | |
| 6 | 364408 | Vite di fermo |
| 7 | Manico telescopico inferiore | |
| 8 | Blocco dell'accensione | |
| 9 | Interruttore di accensione/spegnimento | |
| 10 | Dispositivo antitrazione | |
| 11 | Linea dell'apparecchio con spina | |
| 12 | Maniglia posteriori | |
| 13 | 364409 | Cinghia di trasporto |
| 14 | Aggancio rapido | |
| 15 | 364410 | Maniglia anteriore |
| Pos. | N. di ordine | Denominazione |
| 16 | 364411 | Chiave |
| 17 | 364412 | Copricatena |
| 18 | 364413 | Tappo di chiusura del serbatoio dell'olio |
| 19 | 364404 | Etichette di sicurezza |
| 20 | 364414 | Rocchetto per catena |
| 21 | 403111 | Vite di serraggio catena |
| 22 | 364415 | Vite a testa esagonale M 6 x 65 |
| 23 | 391634 | Rondella A 6 |
| 24 | 364416 | Dado |
| 25 | Canale di alimentazione dell'olio | |
| 26 | Foro di serraggio della catena | |
| 27 | 364417 | Boccola |
| 28 | Perno di fissaggio catena | |
| 364418 | Set di spazzole di carbone (senza imagine) | |
| 400144 | Olio per catene, 1 l |
Dichiarazione di conformità CE
correspondente alle direttive fino al 28.12.2009: 98/37/CE
dal 29.12.2009: 2006/42/CE
Con la presente dichiariamo
ATIKA GmbH & Co. KG
Schinkelstraße 97
59227 Ahlen - Germany
sotto la nostra responsabilità che il prodotto
Potatore mod. KSH 600
è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:
Sono state applicate le seguenti norme armonizzate:
EN 60335-1:2002+A11:2004+A1:2004+A12:2006:A2:2006; EN 50366:2003+A1:2006; Parts of ISO 11680-1:2000;
EN 55014-1:2006; EN 55014-2:1997/+A1:2001; EN 61000-3-2:2006; EN 61000-3-3:1995/+A1:2001/+A2:2005
Procedura di accertamento di conformità: 2000/14/CE - Appendice V.
Livello di potenza sonora misurata L_WA 101,5 dB (A);
Livello di potenza sonora garantita L_WA103 dB (A)
Conservazione dei documenti tecnici:
ATIKA GmbH & Co. KG - ufficio tecnico - Schinkelstr. 97 - 59227 Ahlen - Germany
Ahlen, 05.10.2009
A. Pollmeier, amministratore
Garanzia
Si prega di fare riferimento alla dichiarazione di garanzia allegata.
