BIOQUICK 2500 - Broyeur de végétaux ATIKA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Broyeur de végétaux
Marque	ATIKA
Modèle	BIOQUICK 2500 (type AH 500)
Puissance moteur (P1 S6 - 40%)	2500 W
Tension / Fréquence	230 V~ / 50 Hz
Intensité nominale	11,3 A
Vitesse de rotation	2800 min-1
Diamètre maxi des branches	40 mm (bois frais)
Poids	18,5 kg
Niveau de pression acoustique LPA	83 dB(A) (K=3 dB(A))
Niveau de puissance sonore garanti LWA	104 dB(A)
Classe de protection	I
Type de protection	IP X4
Alimentation	Secteur 230 V~, nécessite une prise avec disjoncteur différentiel 30 mA
Fonctions principales	Broyage de branches, déchets végétaux mous et déchets de cuisine en alternance avec du bois
Dispositif de sécurité	Dispositif d’arrêt de sécurité avec frein moteur automatique, déclencheur à tension nulle, disjoncteur de protection moteur
Entretien et nettoyage	Nettoyage avec un chiffon humide et une brosse souple ; ne pas utiliser de nettoyeur haute pression ni de jet d’eau
Pièces détachées (couteaux)	Référence 382425 (jeu de couteaux)
Garantie	Consulter la déclaration de garantie fournie avec l’appareil
Informations générales	Utilisation privée en extérieur ; ne pas utiliser sous la pluie ou dans un environnement humide

FOIRE AUX QUESTIONS - BIOQUICK 2500 ATIKA

Quels types de déchets puis-je broyer avec le BIOQUICK 2500 ?

Vous pouvez broyer des branches (jusqu’à 40 mm de diamètre pour du bois frais), des déchets de jardin flétris ou humides, des fleurs fanées et des déchets de cuisine en alternance avec du bois. Ne broyez jamais de verre, métal, plastique, pierres, textiles, racines terreuses ou déchets alimentaires non végétaux.

Comment remplacer les couteaux du broyeur ?

Débranchez d’abord la fiche secteur. Ouvrez l’appareil, fixez le jeu de couteaux. Si le tranchant est émoussé, vous pouvez retourner le couteau (filetage à gauche). Si tous les tranchants sont usés, remplacez le jeu complet (réf. 382425). Portez des gants de protection.

Que faire si le moteur ne démarre pas ?

Vérifiez la tension secteur, le câble de raccordement et le fusible. Assurez-vous que le dessus du carter est bien fermé et vissé (dispositif d’arrêt de sécurité). Si le problème persiste, faites vérifier l’appareil par un électrotechnicien.

Comment nettoyer le broyeur de végétaux ?

Après utilisation, nettoyez l’intérieur et l’extérieur avec un chiffon chaud et humide et une brosse souple. N’utilisez jamais de produits chimiques ou de solvants. Ne passez pas l’appareil au jet d’eau ou au nettoyeur haute pression.

Quelle est la puissance sonore de l’appareil ?

Le niveau de puissance sonore mesuré est de 103 dB(A) et le niveau garanti est de 104 dB(A). Le niveau de pression acoustique est de 83 dB(A) avec une incertitude K=3 dB(A). Portez une protection auditive.

Quelles sont les consignes de sécurité essentielles ?

Lisez la notice avant utilisation. Portez des lunettes, des gants et un casque antibruit. Ne mettez jamais les mains dans les orifices de remplissage ou d’éjection. Débranchez la fiche avant tout entretien. Maintenez les enfants à distance.

Puis-je utiliser une rallonge ?

Oui, utilisez un câble de rallonge spécial extérieur d’une section minimale de 1,5 mm² pour une longueur jusqu’à 25 m. Pour une longueur supérieure, utilisez une section d’au moins 2,5 mm². Déroulez complètement le tambour.

Comment réinitialiser le moteur après une surcharge ?

Le moteur s’arrête automatiquement en cas de surcharge. Laissez refroidir l’appareil environ 5 minutes, puis appuyez sur le bouton de réinitialisation (protection moteur) et sur le bouton vert de mise en marche.

Que faire en cas de bourrage ?

Arrêtez immédiatement le moteur et débranchez la fiche. Nettoyez l’entonnoir et le canal d’évacuation. Pour éviter les bourrages, broyez les déchets humides en alternance avec des branches sèches.

Où trouver les pièces de rechange ?

Les pièces de rechange d’origine, comme le jeu de couteaux (réf. 382425), sont disponibles auprès du fabricant ou d’un revendeur agréé. Utilisez exclusivement des pièces d’origine pour garantir la sécurité.

MODE D'EMPLOI BIOQUICK 2500 ATIKA

Notice originale - Consignes de sécurité

Pièces de rechange

Jardinière 3a 6elonachOCT - Pe3epBn JuaCtn

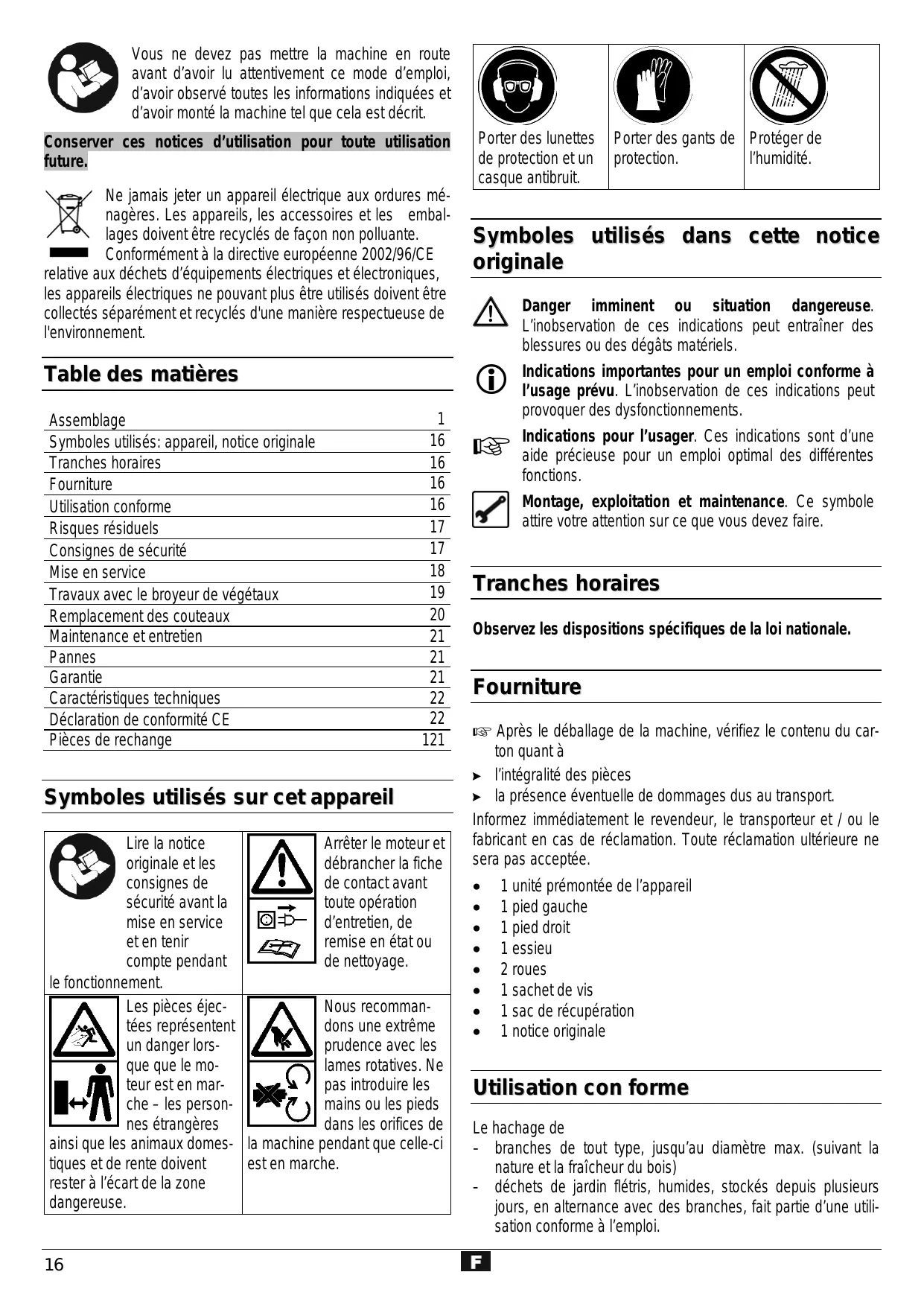

Vous ne devez pas mettre la machine en route avant d'avoir lu attentivement ce mode d'emploi, d'avoir observé toutes les informations indiquées et d'avoir monté la machine tel que cela est décrit.

Conserver ces notices d'utilisation pour toute utilisation future.

Ne jamais jeter un appareil électrique aux ordures ménagères. Les appareils, les accessoires et les emballages doivent être recyclés de façon non polluante.

Conformément à la directive européenne 2002/96/CE

relative aux déchets d'équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectue de l'environnement.

Table des matières

Assemblage	1
Symboles utilisés: apparéil, notice originale	16
Tranches horaires	16
Fourniture	16
Utilisation conforme	16
Risques résiduels	17
Consignes de sécurité	17
Mise en service	18
Travaux avec le broyeur de végétaux	19

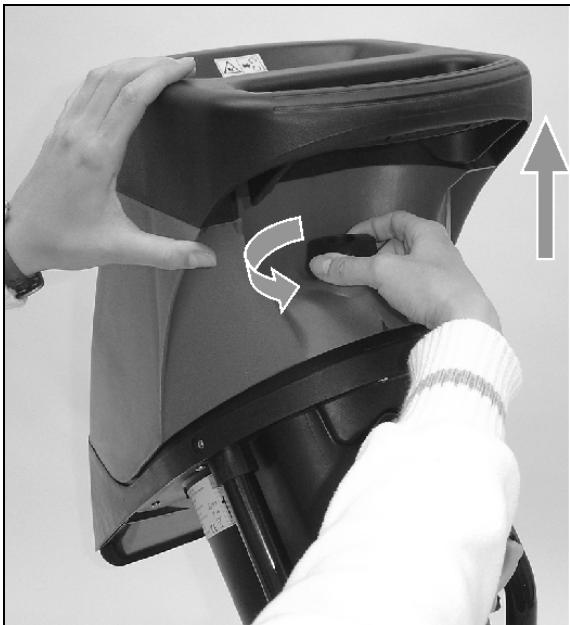

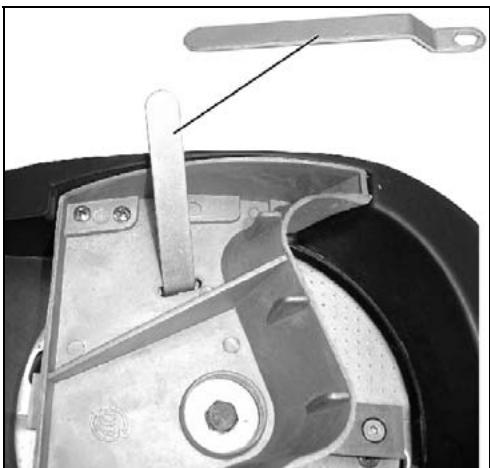

Remplacement des couteaux	20
Maintenance et entretien	21
Pannes	21
Garantie	21
Caracteristiques techniques	22
Déclaration de conformité CE	22
Pièces de rechange	121

Symboles utilisés sur cet appareil

Lire la notice originale et les consignes de sécurité avant la mise en service et en tenir compte.

le fonctionnement.

Les pièces éjectées représentent un danger lorsque que le moteur est en marche - les personnes étrangères

ainsi que les animaux domestiques et de rente doivent rester à l'écart de la zone dangereuse.

Arrêter le moteur et débrancher la fiche de contact avant toute opération d'entretien, de remise en état ou de nettoyage.

Nous recommandons une extrême prudence avec les lames rotatives. Ne pas introduire les mains ou les pieds dans les orifices de

La machine pendant que celle-ci est en marche.

Porter des lunettes de protection et un casque antibruit.

Porter des gants de protection.

Protégé de l'humidité.

Symboles utilisés dans cette notice originale

Danger imminent ou situation dangereuse. L'inobservation de ces indications peut entraîner des blessures ou des dégâts matériels.

Indications importantes pour un emploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des dysfonctionnements.

Indications pour l'usager. Ces indications sont d'une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Tranches horaires

Observe les dispositions spécifiques de la loi nationale.

Après le déballage de la machine, vérifiez le contenu du carton quant à l'intégralité des pièces, la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Toute réclamation ultérieure ne sera pas acceptée.

1 unité prémontée de l'appareil 1 pied gauche 1 pied droit 1 essieu 2 roues 1 sachet de vis 1 sac de récapération 1 notice originale

Utilisation conforme

Le hachage de

• branches de tout type, jusqu'au diamètre max. (suivant la nature et la fraîcheur du bois)
• déchets de jardin flétrris, humides, stockés depuis plusieurs jours, en alternance avec des branches, fait partie d'une utilisation conforme à l'emploi.

Le hachage de verre, de métal, d'objets ou de sachets en plastique, de pierres, de déchets textiles, de racines avec de la terre, de déchets sans constance ferme (par ex. déchets de cuisine) est formellement exclu.

Le broyeur de végétaux est destiné uniquement à une utilisation privée à la maison et dans le jardin.

Sont considérés comme broyeurs pour l'utilisation privée à la maison et au jardin les machines qui ne sont pas utilisées pour les espaces verts publics tels que les parcs et les terrains de sport, pour l'agriculture et la sylviculture et qui ne sont pas utilisées à des fins professionnelles.

Un emploi conforme à l'usage prévu implique notamment aussi l'observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

Toute utilisation divergente de la machine est considérée comme employé non conforme à l'usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultat ; le risque incombe exclusivement à l'usager.

L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques qui y sont liés. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

Risques résiduels

Même un emploi conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l'emploi de la machine.

Les risques résiduels peuvent être minimisés en respectant les « consignes de sécurité » et une « utilisation conforme » ainsi que toutes les indications de cette notice originale.

La prise de précautions et la prudence réduisent les risques de blessures corporelles et d'endommagements.

• Risque de blessure des doigts et des mains si vous introduisez la main dans une ouverture et entrez en contact avec le couteau.
• Risque de blessure des doigts et des mains lors d'opérations de montage et de nettoyage du couteau.
• Risque de blessures dues à la projection de morceaux de branches dans la zone de l'entonnoir.
• Dangers d'électrocution en cas d'utilisation de câbles de raccordement électrique non conformes.
• Contact avec les pièces conductrices de composants électriques ouverts.
• Endommagement de l'ouie en cas de travaux particulièrement longs sur la machine sans protection acoustique.

Il se peut que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité

Avant toute mise en service de ce produit, lisez et respectez les indications suivantes et les consignes de sécurité en vigueur dans les pays respectifs afin d'éviter tout risque d'accident sur vous et les autres.

Rappelez les consignes de sécurité à toutes les personnes devant travailler avec la machine. ① Conservez ces consignes de sécurité en lieu sûr. Appareil doté d'un dispositif d'arrêt de sécurité.

Le dispositif d'arrêt de sécurité à frein moteur automatique est monté sur ce broyeur pour assurer votre sécurité. Il empêche le démarrage du moteur lorsque l'appareil est ouvert et évite donc que votre main n'entre en contact avec les couteaux en rotation.

Toute réparation au niveau du dispositif d'arrêt de sécurité doit être effectuée par le fabricant ou par les entreprises qu'il aura nommées.

• Avant utilisation, familiarisez-vous avec l'appareil à l'aide de la notice originale.
• Ne pas utiliser l'appareil à des fins non appropriées (voir «Utilisation conforme» et «Travaux avec le broyeur de végétaux»).
• Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment. Ne vous penchez pas en avant. Restez à hauteur de l'appareil lorsque vous y introduisez les matériaux à hacher.
• Soyez attentif. Veillez à ce que vous faites. Travailliez de façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.
• Pendant le travail avec la machine, portez des lunettes de protection, des gants de travail et une protection auditive.
• Portez des vêtements de protection appropriés:
• Pas d'habits larges
• Chaussures avec semelles antidérapantes.
• t aux enfants et aux adolescents de moins de 16 ans d'utiliser l'appareil.
• Maintenez les enfants à distance de l'appareil.
• Ne mettez jamais l'appareil en marche lorsqu'il des personnes étrangères se trouvent à proximité.
• Ne laissez jamais l'appareil sans surveillance.
• Veillez à maintenir la zone de travail en ordre! Le désordre peut être la cause d'accidents.
• Adoptez une position de travail sur le côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Ne jamais mettre les mains dans l'ouverture de remplissage ou d'éjection.
• Maintenez le visage et le corps à distance de l'orifice de remplissage.
• Ne surchargez pas la machine! Elle travaille avec une sécurité accrue dans la plage indiquée.
• Veiliez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
• Ne modifiez jamais le régime du moteur. C'est lui qui ré èces rotatives codesentre les détiérations dues à une vitesse excessive.
• Ne jamais mettre en service sans l'entonnoir.
• Ne pas modifier l'appareil ou des parties ou pièces de l'appareil. Lors de la mise en marche du moteur, l'appareil doit être fermé.
• L'appareil ne doit pas être arrosé d'eau (source de risque car présence de courant électrique).
• Prenez les conditions environnantes en considération :
• Ne pas utiliser la machine dans un environnement humide.
• Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas le laisser sous la pluie.
• Travailliez uniquement avec de bonnes conditions visuelles, veillez au bon éclairage de la zone de travail.
• ployer le dispositif de coupe (voir fig. page 20) et porter des gants de protection.
• Débranchez la machine et retirez la fiche de la prise de secteur en cas de

travaux de maintenance et de nettoyage - réparation de dysfonctionnements - vérifications pour savoir si les conduites de raccordement sont enchevêtrées ou endommagées

• transport travaux de réparation
• remplacement des couteaux
• et si vous quittez l'appareil (même s'il ne s'agit que d'une brève interruption du travail)
• retirer la fiche de la prise de courant avant d'enlever les résidus de matière.
• Vérifiez si la machine est éventuellement endommagée.
• e des équipements de sécurité avant de poursuivre l'utilisation de la machine.
• Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l'appareil.
• Les dispositifs de sécurité et les pièces endommagées doivent être réparés ou remplacés convenablement dans un atelier spécialisé agréé, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.
• Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.
• Conserve les apparèils non utilisés dans un endroit sec et verrouillé et hors de portée des enfants.

Sécurité électrique

• Exécution de la ligne de raccordement cf.

IEC 60245 (H 07 RN-F) avec une section d'au moins

• Les conduites de raccordement longues et minces génèrent une chute de tension. Le moteur n'atteint plus sa puissance maximale et le fonctionnement de la hacheuse est restreint.
• Les fiches et les prises femelles sur les conduites de raccordement doivent être en caoutchouc, en PVC Souple ou en une autre matière thermoplastique de même résistance mécanique ou bien recouvertes d'une de ces matières.
• Le système d'enfichage de la conduite de raccordement doit être protégé contre les projections d'eau.
• Lors de la pose de la ligne de raccordement, veiller à ce qu'elle ne soit pas coincée ni piquée et à ce que le connecteur ne soit pas mouillé.
• En cas d'utilisation d'un tambour, dérouler le câble complètement.
• N'employez pas le cable à des fins pour lesquelles il n'est pas prévu. Protégez le cable de la chaleur, l'huile et des arêtes tranchantes. Ne tirez pas sur le cable pour retirer la fiche de la prise secteur.
• Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement.
• Ne vous servez jamais de lignes de raccordement défectueuses.
• Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l'extérieur le cas échéant.
• Ne vous servez jamais de raccordements électriques provisoires.
• Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.
• Brancher la machine à l'aide d'un disjoncteur à protection différentielle (30 mA).

Tout raccordement électrique, voire toute réparation sur les parties électriques de la machine doivent être effectués par des electriciens agréés ou confiés à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter. Toute réparation des différentes pièces de la machine est à effectuer par le fabricant ou l'un de ses services après. N'utiliser que des pièces de rechange d'origine. L'utilisation d'autres pièces de rechange pourrait entraîner un risque pour l'utilisateur, le fabricant déclinant toute responsabilité pour tout dommage encouru.

Mise en service

Assurez-vous que l'appareil est monté intégralement et conformément aux réglementations. Pour utiliser le broyeur de végétaux, placez-le sur une surface stable et horizontale (de façon à ce qu'il ne bascule pas). - Ne posez pas l'appareil sur un sol pavé ou ballasté. - N'utilisez l'appareil qu'à l'extérieur. Restez à distance (2 m minimum) des murs et des autres objets fixes.

• Avant toute utilisation, veuillez vérifier
• que les lignes de raccordement ne présenteront pas de défectuosités (fissures, coupures ou autres).
• Éviter éventuels endommagements de l'appareil (voir consignes de sécurité)
• que toutes les vis sont serrées à fond

Branchement au secteur

• Comparez la tension de votre secteur avec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise appropriée et conforme aux prescriptions. Utilisez un câble de rallonge de section suffisante.

Protection de secteur

		Suisse	UK
2300 W	16 A retardée	10 A retardée	13 A retardée
2500 W	16 A retardée		13 A retardée

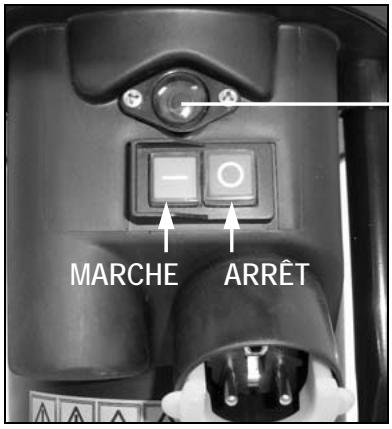

Interrupteur marche/arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédiatement être réparés ou remplacés par le service après-vente.

Bouton de réinitialisation (protection du moteur)

Mise en marche

Appuyez sur le bouton vert ①.

Arrêt

Appuyez sur le bouton rouge ①

Sécurité de remise en marche en cas de panne de courant

En cas de panne de courant, la hacheuse s'arrête automatiquement (déclencheur à tension nulle). Pour une remise en marche, appuyez à nouveau sur le bouton vert.

Protection du moteur

Le moteur est équipé d'un disjoncteur de protection et s'arrête automatiquement en cas de surcharge. Il peut être remis en marche après une pause de refroidissement (env. 5 mn). Appuyez sur

1. le bouton de réinitialisation (protection du moteur)
2. le bouton vert () pour une remise en marche.

Impédance de secteur

En cas de mauvaises conditions de secteur, des baisses de tension momentanées peuvent survenir pendant le processus d'allumage de l'appareil et peuvent générer d'autres appareils (par ex. une lampe vacille).

Tout risque de dysfonctionnement est exclu si l'on respecte les impédances de secteur maximales indiquées dans le tableau.

Puisance absorbée P1 (W)	Impédance de secteur Zmax(Ω)
2300	0,24
2500	0,24

Travaux avec le broyeur de végétaux

• Adoptez une position de travail à côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Les branches longues dépassant de l'appareil risquent d'être renvoyées en arrêt lorsqu'elles seront entrainées par les lames! Respectez la distance de sécurité!
• Ne jamais mettre les mains dans l'ouverture de remplissage ou d'éjection.
• Maintenez le visage et le corps à distance de l'orifice de remplissage.
• N'introduisez jamais les mains, d'autres parties du corps ou vos vêtements dans le tube de remplissage, le canal d'évacuation ou à proximité d'autres pièces mobiles.
• Avant la mise en marche de l'appareil, vérifiez si des restes de broyage se trouvent dans l'entonnoir.
• Ne renversez pas l'appareil pendant que le moteur est en marche. Lors du remplissage, veillez à ce que des pièces en métal, des pierres, des bouteilles ou d'autres objets n'entrent pas en contact avec des objets à broyer dans l'entonnoir.
• Si des objets extérieurs entrent dans l'entonnoir ou si l'appareil commence à émettre des bruits ou des vibrations inhabituelles, arrêtez immédiatement l'appareil et immobilisez-le. Débranchez la fiche et effectuez les points suivants :

examiner les dommages - remplacer ou réparer les pièces endommagées vérifier l'appareil et resserrer les pièces dévissées

Vous ne devez pas réparer l'appareil si vous n'êtes pas autorisé à le faire (voir consignes de sécurité).

Qu'est-ce que je peux broyer?

Oui:

• Déchets organiques domestiques et du jardin, par exemple coupes de haies et d'arbres, fleurs fanées, déchets de cuisine.

Non

• Verre, pièces métalliques, matières plastiques, sacs en plastique, pierres, déchets de tissus, racines souillées par de la terre, restes de produits alimentaires, de poisson et de viande.

Instructions spéciales concernant le broyage:

Broyez les branches, les rameaux et les bois juste après les avoir coupés - Ces matériaux à broyer deviennent très durs lorsqu'ils s'estompent, le diamètre maximal des branches à traiter diminue donc. Lorsque les branches sont très ramifiées, enlever les rameaux latéraux. Broyage de déchets de cuisine ou de jardin contenant beaucoup d'eau et tendant à coller - Ces déchets doivent être broyés en alternance avec des déchets contenant du bois afin d'éviter que l'appareil ne soit obstrué.

Ne pas laisser s'entasser trop de matériaux hachés sous la sortie de l'orifice d'évacuation. Il risquerait sinon d'obstruer le canal d'évacuation. Cela pourrait entraîner un retour des matériaux par l'orifice de remplissage. Nettoyez l'orifice de remplissage ainsi que le canal d'évacuation lorsque l'appareil est obstrué. Pour ce faire, éteignez d'abord le moteur et retirez la fiche secteur. Veillez à ce que le diamètre maximal des branches pouvant être hachées par votre appareil soit respecté (Ø voir page 22). Selon la taille et la fraîcheur du bois, le diamètre maximal de la branche que vous souhaitez broyer peut être réduit. Les couteaux tirent dans une large mesure les déchets à broyer automatiquement dans l'appareil. Évitez toute surcharge et blocage du moteur en présence de branches d'un certain diamètre en les retenant fréquemment puis en les laissant revenir dans l'appareil. En cas de surcharge de l'appareil, le sélecteur équipé d'un disjoncteur-protecteur met la machine automatiquement hors circuit - Dans ce cas, remettez le broyeur en marche au bout de 5 minutes environ - Au cas où la machine ne se remettrait pas en marche au bout de ce temps d'attente, veuillez vous reporter au point "Pannes".

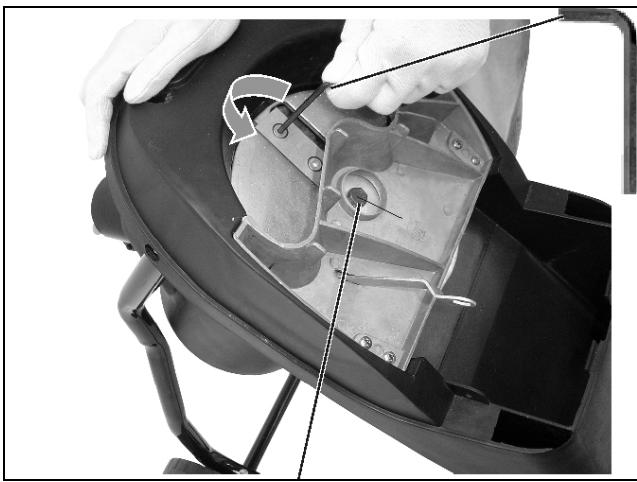

Remplacement des couteaux

Avant de procéder au remplacement des couteaux, débranchez la fiche secteur.

Risque de blessure des doigts et des mains lors de travaux sur le couteau. Portez des gants de protection.

Ouvrir l'appareil.

Fixer le jeu de couteaux.

Diminution du rendement de coupe:

Un tranchant du couteau est émoussé

utilisez le tranchant inutilisé en tournant le couteau

filetage à gauche

tous les tranchants de couteau sont émoussés

placez un nouveau jeu de couteaux (ref. 382425)

Maintenance et entretien

• Avant de commencer tout travail d'entretien:
• mesure le moteur hors service et débrancher la fiche de contact
• Mesure des gants de protection pour éviter les blessures.

Le jeu de couteaux ne s'arrête pas immédiatement après l'arrêt. Avant de commencer votre travail de réparation ou de maintenance, patientez jusqu'à ce que tous les éléments soient complètement arrêtés.

Veillez à ranger l'outil et la clé à vis après l'entretien ou la réparation.

Le broyeur de végétaux nécessite peu d'entretien. Pour que l'appareil ne se dégrade pas et pour lui assurer une longue durée de vie, il convient d'observer les points suivants:

• les fentes d'aération doivent toujours être libres et propres.
• vérifier les vis de fixation (le cas échéant, les desserrer).
• après avoir procédé à des travaux de hachage, le hacheur doit être nettoyé à l'intérieur comme à l'extérieur.

Pour nettoyer votre appareil, utilisez uniquement un chiffon chaud et humide et une brosse souple.

N'utilise jamais de produits nettoyants ou de solvants. Ils pourraient entraîner des dommages irréparables sur l'appareil. Les produits chimiques pourraient attaquer les éléments en matière plastique.

• le broyeur ne doit pas être nettoyé avec un nettoyeur haute pression ou même au jet d'eau.
• Les pièces métalliques nues devraient être protégées de la corrosion après chaque utilisation à l'aide d'une huile à pulvériser biodégradable et écologique.

Pannes

Avant de procéder à l'élimination des défauts

• arrête l'équipement
• attendre l'arrêt du broyeur de végétaux
• retirer la fiche du secteur

Panne	Cause possible	Solution
Le moteur ne démarre pas	- absence de tension secteur - cable de raccordement défectueux - dessus du carter mal fermé (dispositif d'arrêt de sécurité déclenché)	- vérifier le fusible - laisser vérifier (par un électrotechnicien) - bien fermer et visser le dessus du carter, enlever les saletés eventuelles
Le moteur ronfle, mais ne démarre pas.	- jeu de couteaux bloqué - condensateur défectueux	-mettre l'appareil à l'arrêt,steroler la fiche de la prise de courant et nettoyer l'intérieur de l'appareil - faire réparer par le fabricant ou par une entreprise nommée par le fabricant
Diminution du rendement de coupe.	Couteau émoussé.	Retourner ou replacer le couteau.
L'appareil démarre, mais se bloque en présence d'une sollicitation minimale et est désactivé par le disjoncteur-protecteur.	le cable de rallonge est trop long ou sa section trop petite. La prise est trop éloignée du raccordement principal et la ligne de raccordement présente une section trop petite.	Cable de rallonge d'au moins 1,5 mm² et de 25 m de long au maximum. En présence d'un cable plus long, section de 2,5 mm² au minimum.

Garantie

Veuillez tenir compte de la déclaration de garantie ci-jointe.

Section*{Caractéristiques techniques} Déclaration de conformité CE

Modèle	2300	2500
Désignation du type	AH 501	AH 500
Mateur	mateur à courant alternatif 230 V~, 50 Hz, 2800 min-1à frein moteur automatique
Puisance du moteur P1 S6 - 40 %	2300 W	2500 W
Intensité du courant d'utilisation I	10,4 A	11,3 A
Interrupteur de mise en marche/arrêt avec:	disjoncteur de protection du moteur dispositif d'arrêt de sécurité électrique, déclencheur à tension nulle
Poids	18,5 kg	18,5 kg
Niveau de pression acoustique LPA(mesuré conformément au règlement 2000/14/CE)	83 dB (A) / K = 3 dB (A)
Niveau de puissance sonore mesuré LWA(mesuré conformément au règlement 2000/14/CE)	103 dB (A)
Niveau de puissance sonore garantiet LWA(mesuré conformément au règlement 2000/14/CE)	104 dB (A)
Diamètre maximal des branches à hacher(s'applique uniquement à la coupe de bois frais)	Ø max. 40 mm	Ø max. 40 mm
Classe de protection	I
Type de protection	IP X4
Protection de secteurSuisseUK	16 A retardée €10 A retardée €13 A retardée €	16 A retardée €--13 A retardée €

Conformément à la directive CE: 2006/42/CE

Par la présente, nous

ATIKA GmbH & Co. KG

déclarons sous notre responsabilité exclusive que le produit

Gartenhacksler (Broyeur de végétaux) type AH 500, AH 501

Numéro de série : voir la dernière page

est conforme aux dispositions de la directive CE susnommée ainsi qu'aux dispositions des directives suivantes :

2004/108/CE, 2006/95/CE et 2000/14/CE.

Les normes harmonisées suivantes ont été appliquées:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 62233:2008; EN 13683:2003+A1:2009; EN 55014-1:2006; EN 55014-2/A1:2001;

EN 61000-3-2:2006; EN 61000-3-11:2000

Procédé d'évaluation de la conformité: 2000/14 CE - Annexe V

Niveau de puissance sonore mesuré L_WA 103 dB (A).

Niveau de puissance sonore garanti L_WA 104 dB (A).

Conservation de la documentation technique:

ATIKA GmbH & Co. KG - Bureau technique - Schinkelstr. 97 - 59227 Ahlen - Germany

Allem, 06.05.2010

A. Pollmeier, le gérant

pá eget ansvar, at produit

Numéro de série: voir ultima page
