MODE D'EMPLOI DSP-6 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Dimmer + Switch pack à 6 canaux
• Charge maximale de 10A par canal avec disjoncteurs automatiques de 10A
• Entrée DMX et analogue 0/10V
• Fonction switch/dimmer, par canal individuel ou en bloc (courbe linéaire ou carrée)
• Adressage individuel des canaux ou en bloc (soft patch)
• Programmation individuelle des canaux ou de l'unité complète en bloc, de 0-100% (ne nécessite pas de panneau de contrôle)
• Préchauffage individuel des canaux ou en bloc, de 0-50%
• En cas d'absence de signaux DMX : passage automatique en DMX-hold, en 0/10V ou au déroulement automatique des programmes internes
• Construction modulaire : très facile à l'entretien !
• Correction de phase pour des courbes de gradation linéaires
• Ecran LCD affichant l'état de sortie de chaque canal
• Entrées monophasées ou triphasées 230Vac 50~60Hz
• Mémoire anti-panne de courant

Vérifiez le contenu:

Vérifiez si la boîte contient les articles suivants :

DSP6 dimmer/switch pack Mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de

tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.

• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouvez replacer vous-

même. Confiez l'entretien uniquement aux techniciens qualifiés.

Cette flèche dans un triangle met l'utilisateur en garde de la présence de haut voltage sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulte.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels le benzène ou le thinner qui peuvent endommager l'appareil.

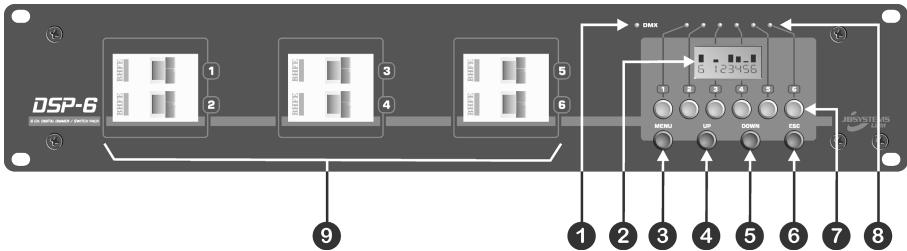

1. DMX LED : clignote quand un signal DMX est détecté.
2. ECRAN LCD: affiche l'etat de sortie des canaux et aide l'utilisateur pendant l'installation des différents menus.

Durant une utilisation normale, l'écran affiche l'objet de sortie des canaux (voir image) : l'écran montre 6 canaux. Au-dessus de chaque canal il y a une barre qui indique le niveau d'atténuation du canal. Le premier chiffre montre le nom du canal qui a été modifié en dernier lieu. (dans cet exemple, le canal 6 est celui qui a été modifié en dernier lieu)

1. Touche MENU: est utilisée pour accéder aux différents menus. Consultez le chapitre "MENUS" pour plus d'informations.
2. Touche UP: est utilisée pour faire défiler les menus ou pour accroître les valeurs.
3. Touche DOWN: est utilisée pour faire défiler les menus ou pour diminuer les valeurs.
4. Touche ESC: est utilisée pour reculer d'un pas dans le menu ou pour quitter le menu.
5. Touches des CANAUX: Le DSP6 peut fonctionner sans contrôleur pour les signaux d'entrées. Ceci est une option très intéressante si vous avez besoin d'un certain niveau de sortie pour chaque canal pendant une longue période (magasins, stands d'exposition, pubs etc...) appuyez sur la touche du canal que vous pouze régler et tenez-la enforcée. Pendant que vous tenez cette touche enforcée vous pouvez utiliser les touches "up/down" pour changer le niveau de sortie du canal.
6. INDICATEURS des CANAUX: en plus de l'écran LCD, ces LEDs vous montrent l'état de sortie des canaux.
7. DISJONCTEURS: en cas de court-circuit, ces disjoncteurs se coupent afin de protégérer les paliers de sortie du DSP6. Après avoir inspecté votre installation vous pouvez les pallumer. Dans des conditions normales, ces disjoncteurs sont toujours allumés.

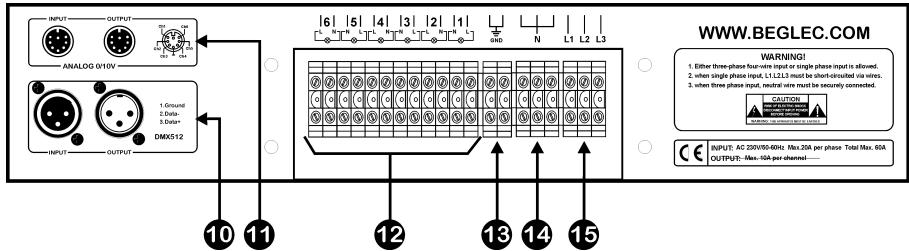

FACE ARRIÈRE

10. ENTREE DMX: connecteur XLR male qui est utilisé pour relier le DSP6 à un contrôleur DMX ou à un autre appareil DMX de la chaîne. SORTIE DMX: connecteur XLR femelle qui est utilisé pour relier le DSP6 à l'appareil suivant de la chaîne DMX.

11. ENTREES ANALOGIQUES: le connecteur DIN à 8 broches est utilisé pour les entrées analogiques 0∼10Vdc. Référez-vous à l'image à droite pour le câblage du connecteur.

Attention: l'entrée analogue ne fonctionnera que si l'option "DMX fail" est réglée sur "Analog" et qu'aucun signal DMX est envoyé vers le DSP6 (le Led DMX est éteint)

1. CANAUX de SORTIE: chacun des 6 canaux dispose de 2 câbles de sortie. Pendant le branchement, faites attention de ne pas confondre les indications "L" et "N" sur le panneau arrière.
2. MISE À LA TERRE: Faites attention de bien effectuer la mise à la terre du DSP6!
3. BORNES DE CONNECTION DU NEUTRE: Ces 3 bornes sont reliées ensemble à l'intérieur du DSP6.
4. BORNES DES PHASES D'ENTREE: Le DSP6 peut être connecté en monophasé ou en triphase. Rétérrez-vous au chapitre suivant afin d'effectuer correctement les connections.

Cet appareil peut uniquement être installé par des techniciens qualifiés, en suivant les règlements pour installations électriques qui sont de rigueur dans votre pays! Remettez toujours les couvercles métalliques en place après avoir terminé votre câblage et utilisez toujours des presse-étoupes (voir image) afin de protéger les cables de tractions et de frictions non désirées.

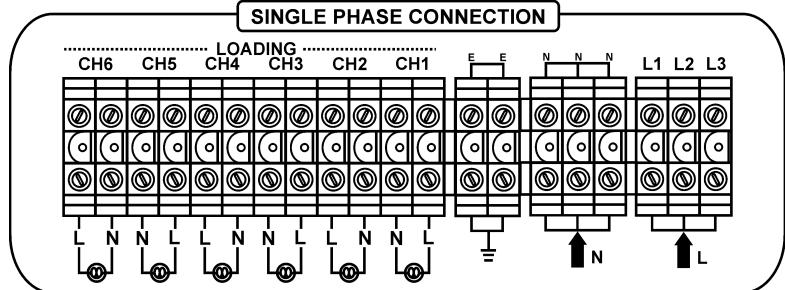

• INSTALLATION MONOPHASE (2 fils «L + N» + fil de masse (terre) «E»)
• Comme vous n'avez qu'un seul fil de phase (L) vous devez
• Connectez le neutre (N) à l'entrée N. (voir dessin)
• Connectez les charges aux canaux de sortie (2 connecteurs, appelés "L" et "N"). Tous les connecteurs "N" sont reliés ensemble à l'intérieur du DSP6.
• N'oubliez pas de relier correctement la masse!

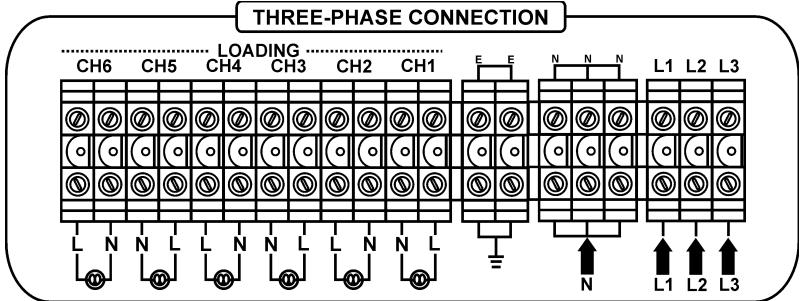

• INSTALLATION TRIPHASEE (4 fils «L1 + L2 + L3 + N» + fil de masse «E»)
• Comme vous avez 3 fils de phase vous pouvez les relier directement aux entrées L1/L2/L3. (voir dessin)
• Connectez le neutre (N) à l'entrée N. (voir dessin)
• Connectez les charges aux canaux de sortie (2 connecteurs, appelés “L” et “N”). Tous les connecteurs “N” sont reliés ensemble à l'intérieur du DSP6.
• N'oubliez pas de relier correctement la masse!

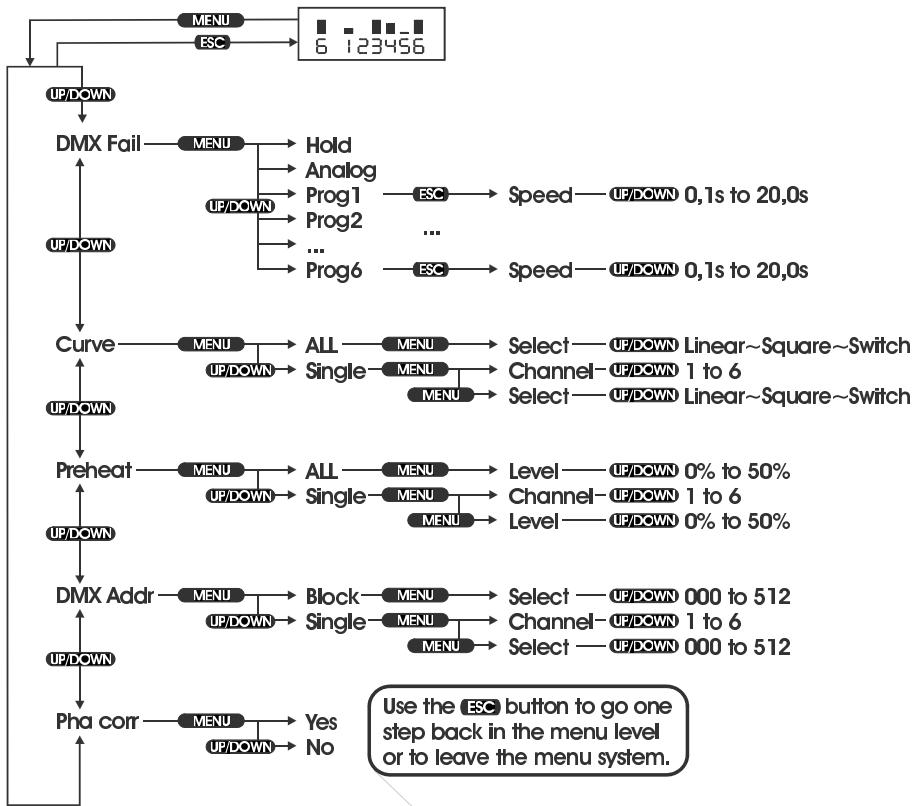

Veuillez vous référer à la vue d'ensemble ci-dessous pour bien comprendre la structure du menu du DSP6 :

Vous pouvez clairement voir sur quelles touches il faut appuyer pour sélectionner une certaine fonction. Dans la plupart des cas le DSP6 est en mode de fonctionnement normal (l'écran affiche l'objet de sortie de chaque canal). Appuyez sur la touche "menu" pour accéder aux menus de réglage. Avec les touches "up/down" vous pouvez faire défiler les 5 menus disponibles. Avec la touche "esc" vous pouvez reculer d'un pas dans le menu. Après environ +/-30sec le DSP6 retourne automatiquement à son mode de fonctionnement normal.

Dans le chapitre suivant vous pouvez en dire davantage au sujet de chaque fonction.

Le DSP6 peut fonctionner avec des signaux d'entrées analogiques 0/10V et DMX-512 digitaux. Les signaux DMX ont priorité sur les entrées analogiques. Ceci signifie que vous pouvez seulement employer les entrées analogiques quand il n'y a aucun signal DMX détecté. Quand il n'y a pas de signal DMX, vous avez 3 options:

En cas d'absence de signaux DMX, le DSP6 garde la dernière scène pour les sorties.

• Appuyez sur "menu" et "up/down" jusqu'à ce que l'écran affiche "Dmx fail".
• Appuyez à nouveau sur "menu" : l'écran affiche une des 3 options.
• Appuyez sur "up/down" jusqu'à ce que l'écran affiche "Hold"
• Appuyez sur "esc" pour enregistrer cette option et quitter le menu.

En cas d'absence de signaux DMX le DSP6 donne en mode analogique 0/10V.

• Appuyez sur "menu" et "up/down" jusqu'à ce que l'écran affiche "Dmx fail".
• Appuyez à nouveau sur "menu" : l'écran affiche une des 3 options.
• Appuyez sur "up/down" jusqu'à ce que l'écran affiche "Analog"
• Appuyez sur "esc" pour enregistrer cette option et quitter le menu.

En cas d'absence de signaux DMX, le DSP6 fait dérouler l'un des 12 programmes internes.

• Appuyez sur "menu" et "up/down" jusqu'à ce que l'écran affiche "Dmx fail".
• Appuyez à nouveau sur "menu" : l'écran affiche une des 3 options.
• Appuyez sur "up/down" jusqu'à ce que l'écran affiche le programme désiré (Prog 01... 12)
• Appuyez sur les touches "esc" et "up/down" pour sélectionner la vitesse appropriée.
• Appuyez sur "esc" pour enregistrer cette option et quitter le menu.

Avec le DSP6 vous pouvez sélectionner un mode de fonctionnement (courbe) pour chaque canal séparé. Ceci est une option très intéressante si vous devez éteindre/allumer des effets lumière pendant que vous devez en même temps atténuer d'autres lampes. 3 courbes sont disponibles:

• Sélectionnez une courbe pour tous les canaux:
• Appuyez sur "menu" et "up/down" jusqu'à ce que l'écran affiche "Curve".
• Appuyez à nouveau sur "menu" : l'écran affiche une des 2 options.
• Appuyez sur "up/down" jusqu'à ce que l'écran affiche "All"
• Appuyez sur "menu" pour sélectionner cette option.
• Appuyez sur "up/down" pour sélectionner l'une des 3 courbes
• Appuyez sur "esc" pour enregistrer la courbe désirée et quitter le menu.
• Sélectionnez une courbe pour des canaux individuels:
• Appuyez sur "menu" et "up/down" jusqu'à ce que l'écran affiche "Curve".
• Appuyez à nouveau sur "menu" : l'écran affiche une des 2 options.
• Appuyez sur "up/down" jusqu'à ce que l'écran affiche "Single"
• Appuyez sur "menu" pour sélectionner cette option : l'écran affiche le numéro du canal sur la première rangée et la courbe sur la deuxième rangée.
• Appuyez sur "menu" pour passer d'une rangée à l'autre.
• Appuyez sur "up/down" pour régler les courbes et les numéros de canaux désirés jusqu'à ce que tous les canaux soient réglés.
• Appuyez sur "esc" pour enregistrer les courbes Sélectionnées et quitter le menu.
• PREHEAT:

Sur le DSP6 vous pouvez régler un niveau de préchauffe jusqu'à 50% pour tous les canaux en une fois ou pour chaque canal séparé. Pendant que la fonction préchauffe tient le filament de la lampe à une certaine température, le courant d'allumage de la lampe est beaucoup plus bas. Ceci peut rallonger la durée de vie de la lampe dans beaucoup de cas.

• Préchauffe identique pour tous les canaux:
• Appuyez sur "menu" et "up/down" jusqu'à ce que l'écran affiche "Preheat".
• Appuyez à nouveau sur "menu" : l'écran affiche une des 2 options.
• Appuyez sur "up/down" jusqu'à ce que l'écran affiche "All"
• Appuyez sur "menu" pour sélectionner cette option.
• Appuyez sur "up/down" pour régler le niveau général désiré.
• Appuyez sur "esc" pour enregistrer le niveau sélectionné et quitter le menu.
• Préchauffe individuel:
• Appuyez sur "menu" et "up/down" jusqu'à ce que l'écran affiche "Preheat".
• Appuyez à nouveau sur "menu" : l'écran affiche une des 2 options.
• Appuyez sur "up/down" jusqu'à ce que l'écran affiche "Single"
• Appuyez sur "menu" pour sélectionner cette option : l'écran affiche le numéro du canal sur la première rangée et le niveau de préchauffe sur la deuxièmerangée. Correction : Appuyez sur "menu" pour sélectionner cette option : l'écran affiche le numéro du canal sur la première rangée et le niveau de préchauffe sur la deuxième rangée.
• Appuyez sur "menu" pour passer d'une rangée à l'autre.
• Appuyez sur "up/down" pour régler les niveaux de et les numéros de canaux désirés jusqu'à ce que tous les canaux soient réglés.
• Appuyez sur "esc" pour enregistrer les niveaux de préchauffe sélectionnés et quitter le menu.
• ADRESSAGE DMX:

Sur le DSP6 vous pouvez régler l'adresse DMX de départ pour l'unité complète ou pour chaque canal individuellement. Grâce à cette option "soft patch" l'adressage DMX devient extrêmement flexible.

• Réglage de l'adresse de démarrage pour l'unité complète:
• Appuyez sur "menu" et "up/down" jusqu'à ce que l'écran affiche "Dmx addr"
• Appuyez à nouveau sur "menu" : l'écran affiche une des 2 options.
• Appuyez sur "up/down" jusqu'à ce que l'écran affiche "Block"
• Appuyez sur "menu" pour sélectionner cette option.
• Appuyez sur "up/down" pour régler l'adresse de démarrage du DSP6.
• Appuyez sur "esc" pour enregistrer l'adresse et pour quitter le menu.
• Réglage de l'adresse de démarrage pour chaque canal individuellement:
• Appuyez sur "menu" et "up/down" jusqu'à ce que l'écran affiche "Dmx addr"
• Appuyez à nouveau sur "menu" : l'écran affiche une des 2 options.
• Appuyez sur "up/down" jusqu'à ce que l'écran affiche "Single"
• Appuyez sur "menu" pour sélectionner cette option : l'écran affiche le numéro du canal sur la première rangée et l'adresse DMX address sur la deuxièmerangée. Appuyez sur "menu" pour sélectionner cette option : l'écran affiche le numéro du canal sur la première rangée et l'adresse DMX address sur la deuxième rangée.
• Appuyez sur "menu" pour passer d'une rangée à l'autre.
• Appuyez sur "up/down" pour régler l'adresse DMX et les numéros des canaux jusqu'à ce que tous les canaux soient régés.
• Appuyez sur "esc" pour enregistrer les adresses DMX et quitter le menu.

Correction de phase:

Pour être capable de produire des courbes parfaitement linéaires, le DSP6 est équipé d'un correcteur de phase. Normalement cette option devrait toujours être allumée. Cependant, certains contrôleurs sont équipés d'un correcteur de phase qui ne peut pas être éteint. Dans ce cas, le correcteur de phase du DSP6 peut être éteint.

• Allumage/extinction du correcteur de phase:
• Appuyez sur "menu" et "up/down" jusqu'à ce que l'écran affiche "Pha corr"
• Appuyez à nouveau sur "menu" : l'écran affiche une des 2 options (on/off)
• Appuyez sur "up/down" jusqu'à ce que l'écran affiche l'option désirée.
• Appuyez sur "esc" pour enregistrer l'option désirée et quitter le menu.

Alimentation:

Monophase 230Vac 50 60Hz (2 fils)

Triphase 230Vac 50 60Hz (4 fils)

Puissance des sorties:

Max. 6x 10A (max. 10A par canal)

DMX-512 in/out:

out: XLR femelle à 3 broches

Entrée analogique:

connecteur Din à 8 broches : 0~10Vdc

Dimensions (LxHxP):

483× 88× 420mm

Poids:

9kg

Chacune de ces informations peut être modifiée sans avertissement préalable
