Type de produit	Projecteur LED RGB
Marque	JBSYSTEMS LIGHT
Modèle	LP-8115
Dimensions	146 × 146 × 55 mm
Poids	0,3 kg
Alimentation	3 x 24 V CA via LED MANAGER (exclusivement)
Consommation	10 Watts
Sources lumineuses	81 LED : 26 rouges, 26 vertes, 29 bleues
Angle de dispersion	15° (LP-8115) ou 40° (LP-8140)
Utilisation	Intérieur uniquement
Température ambiante max	45 °C
Installation	Encastrable ou suspension avec équerre fournie
Protection	Vitre de protection 15 × 15 cm
Connexion électrique	4 fils (blanc, vert, bleu, rouge) – couleurs correspondantes
Conformité	Normes nationales et européennes
Entretien	Nettoyage régulier ; inspection annuelle par personnel qualifié
Sécurité	Ne pas regarder directement la source lumineuse ; éviter usage près de personnes épileptiques
Garantie	Ne couvre pas les dommages liés à une utilisation incorrecte
Contenu de l'emballage	Appareil, mode d'emploi, équerre de suspension avec boutons, 2 clips à ressort

FOIRE AUX QUESTIONS - LP-8115 JBSYSTEMS LIGHT

Comment installer le LP-8115 dans un faux plafond ?

Démontez d'abord l'équerre de suspension. Découpez un orifice de 125 mm × 125 mm dans le panneau de montage (épaisseur max. 15 mm). Fixez les clips à ressort sur le boîtier, insérez l'appareil dans l'orifice, puis relâchez les clips. Assurez-vous que la connexion électrique est réalisée avant l'installation.

Peut-on utiliser cet appareil avec un variateur de luminosité ?

Non, ne connectez jamais l'appareil à un variateur de luminosité. Il doit être exclusivement alimenté par le LED MANAGER JB Systems.

Quelle est la consommation électrique du LP-8115 ?

La consommation est de seulement 10 watts, ce qui le rend très économe en énergie et ne produit pas de chaleur notable.

Comment connecter le LP-8115 au LED MANAGER ?

Utilisez le câble à 4 fils fourni. Faites correspondre les couleurs : blanc sur blanc, vert sur vert, bleu sur bleu, rouge sur rouge. Ne connectez jamais directement au secteur 220/230 V ni à un adaptateur 24 V non agréé.

L'appareil peut-il être utilisé à l'extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité pour éviter les risques d'incendie ou de décharge électrique.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'appareil du LED MANAGER. Vérifiez les connexions et l'absence de dommages visibles. Si le problème persiste, contactez un personnel qualifié ou le service après-vente.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour la vitre de protection. Évitez les solvants. Pour le nettoyage interne, faites appel à un technicien qualifié.

Quelle est la hauteur d'installation recommandée ?

L'installation en hauteur doit être réalisée par du personnel qualifié. L'appareil doit être hors de portée du public et solidement fixé. Respectez les limites de charge et inspectez régulièrement les fixations.

Le LP-8115 est-il compatible avec d'autres contrôleurs DMX ?

L'appareil est spécialement conçu pour être utilisé avec le LED MANAGER de JB Systems, qui est adapté aux normes DMX. L'utilisation avec d'autres contrôleurs n'est pas recommandée.

Comment remplacer les LED ?

Le remplacement des LED doit être effectué par un professionnel qualifié. L'appareil ne contient pas de pièces réparables par l'utilisateur. En cas de défaillance, contactez le service après-vente.

MODE D'EMPLOI LP-8115 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour toute sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production de yeux de lumières décoratives et est utilisé dans des spectacles lumineux.
• Projecteur RGB à LED, très léger, à utiliser uniquement avec le LED MANAGER (appareil d'alimentation externe, spécialement adapté aux normes DMX). 81 LED : 26 rouges + 26 vertes + 29 bleues, placées derrière une solide vitre de protection de 15 × 15 cm.
• Deux angles de dispersion sont disponibles : et. L'appareil peut être encastré dans n'importe quelle paroi et/ou plafond.
• Une équerre destinée à suspendre l'appareil est fournie pour le fixer aisément sur une barre de support ou sur n'importe quelle surface.
• Connexion électrique très simple, à 4 fils. Très basse consommation de courant, seulement 10 watts!
• Pas de production de chaleur!
• L'appareil peut être utilisé dans des discothèques, des cafés, des salons, des bâtiments, des parkings, des habitations diverses, etc...

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Appareil LP-8115 (angle de dispersion = 15^) ou LP-8140 (angle de dispersion = 40^); Mode d'emploi; - Équerre de suspension munie de ses deux boutons - 2 Spring clips.

Instructions de sécurité:

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambianté lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet article. Cela risquerait de provoquer une décharge électrique ou un

dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.

• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée sur l'étiquette de l'appareil.
• Ne pas connecter l'unité à un variateur de luminosité. Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Quelques remarques importantes :

Ces appareils (LP-8115 et LP-8140) ne peuvent être utilisés

queavec le JB SYSTEMS® LED MANAGER exclusivement !!

!! NE PAS SE CONNECTER DIRECTEMENT AU SECTEUR 220/230 VOLTS.

NI VIA UN QUELCONQUE AUTRE ADAPTATEUR DE CC DE 24 VOLTS.

Quand on connecte le LP-8115/LP-8140 au LED MANAGER, il est impératif de faire correspondre les couleurs des 4 fils.

LED MANAGER LP-8115/LP-8140

White

White

Green

Greer

Blue

Blue

Red

Red

Il y a deux manières d'inlocker les appareils LP-8115 et LP-8140 :

1. en utilisant l’équerre de suspension pour les fixer avec un crochet de montage;
2. en les intégrant dans une paroi de montage (par exemple, un faux plafond).
3. Installation du LP-8115/LP-8140 dans un panneau de montage en utilisant 4 vis
4. Montage utilisant l'équerre de suspension fournie

L'équerre de suspension dispose de 2 boutons à visser et d'un orifice de montage pour y fixer un crochet de montage.

Avant d'installer cet appareil, veuillez s'il vous plaît prendre note des informations qui suivent:

• Pendant le montage, assurez-vous que des personnes extérieures au service ne se trouvent en dessous de la surface où l'on place l'appareil;
• L'appareil doit être fermement fixé, un montage parfait à l'appareil de bouger est dangereux et est donc à proscrire formellement!

2. Installation du lp-8115/lp-8140 dans un panneau de montage utilisant les clips à ressorts remarque importante :

Avant de commencer à installer l'appareil, assurez-vous de d'abord démonter l'équerre de suspension !

Avant d'installer cet appareil, veuillez s'il vous plaît prendre note des informations qui seront :

• Les dimensions de l'orifice à pratiquer doivent être de 125mm× 125mm. L'épaisseur du panneau de montage (plafond) peut être, au maximum, de 15mm;
• Pendant le montage, assurez-vous que des personnes extérieures au service ne se trouvent en dessous de la surface où l'on place l'appareil.

Comment installer cette armature :

• Installez les clips à ressorts aux deux endroits prévus sur le boîtier de l'appareil;
• Assurez-vous de d'abord réaliser la connexion électrique avant d'installer l'appareil dans le panneau de montage!
• Appuyez sur les deux clips à ressorts vers le haut (se reporter à la figure A);
• Glissez le boîtier dans l'orifice de 125mm× 125mm du panneau de montage (ou du plafond);
• Relâchez les deux clips à ressorts (se reporter à la figure B);
• L'armature sera alors fixée dans le panneau de montage (ou du plafond).

1. Installation du LP-8115/LP-8140 dans un panneau de montage en utilisant 4 vis

Il sera difficile d'utiliser les clips à ressorts si le panneau de montage a une épaissur supérieure à 15 mm. Dans ce cas, on peut monter le boîtier de la manière suivante :

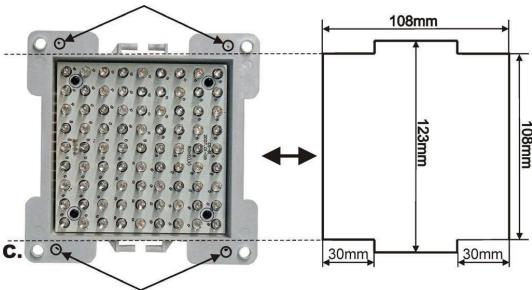

• Créez un orifice comme indiqué sur la figure ci-dessus. (il faudra élargir l'orifice à certains endroits à la lime pour qu'il corresponde exactement au boîtier);
• Enlevez la vitre de protection (et les clips à ressorts s'ils sont montés sur l'appareil);
• Fixez l'appareil dans le panneau de montage au moyen de 4 vis adéquates;
• Remettez la vitre de protection en place sur l'appareil.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé. L'appareil doit être bien fixe, un montage à balancement est dangereux et ne devrait pas être pris en considération!

L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de la maintenance

Pendant l'inspection, les points suivants doivent être vérifiés :

Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Entrée (alimentation):

3 x 24V, CA en provenance du LED MANAGER

Consommation:

10Watt

Ampoules:

LED : 26 rouges, 26 vertes et 29 bleues

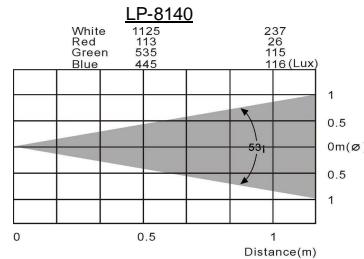

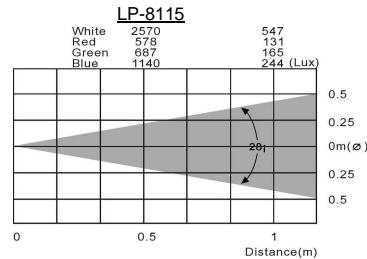

Angle de dispersion :

(LP-8115) ou (LP-8140)

Dimensions:

146 × 146 × 55 mm

Poids:

0.3kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
