Type de produit	Subwoofer passif
Marque	JBSYSTEMS LIGHT
Modèle	CLUB-215B
Catégorie	Système de sonorisation
Dimensions (L × H × P)	880 × 695 × 480 mm
Poids	72 kg
Alimentation	Amplificateur externe
Puissance nominale (mode parallèle)	1200 W RMS (2400 W crête)
Puissance nominale (mode split)	2 × 600 W RMS (2 × 1200 W crête)
Impédance (mode parallèle)	4 Ω
Impédance (mode split)	2 × 8 Ω
Sensibilité	103 dB 1W/1m
Pression acoustique maximale	137 dB
Réponse en fréquence	40 - 350 Hz
Angle de dispersion	90° × 50°
Haut-parleurs	2 × 15" (saladier en aluminium)
Connecteurs	2 × Neutrik Speakon NL4FC (entrée/sortie)
Matériau du boîtier	Contreplaqué robuste avec peinture résistante
Accessoires inclus	Poignées métalliques, pieds en caoutchouc, grille frontale métallique
Utilisation	Intérieur uniquement
Entretien et nettoyage	Éponge et solution savonneuse non mordante
Sécurité	Protection auditive recommandée au-dessus de 85 dB ; installation stable
Pièces détachées disponibles	Set de roulettes en option (4 pièces)

FOIRE AUX QUESTIONS - CLUB-215B JBSYSTEMS LIGHT

Quel type d'amplificateur utiliser avec le CLUB-215B ?

Utilisez un amplificateur capable de délivrer au moins 1200 W RMS sous 4 Ω en mode parallèle, ou 2 × 600 W RMS sous 8 Ω en mode split. Un processeur audio ou séparateur de fréquences actif est recommandé pour une configuration multi-enceintes.

Comment brancher le subwoofer en mode parallèle ?

Placez l’interrupteur interne sur la position parallèle (B). Connectez un seul câble Speakon à l’une des entrées. La puissance nécessaire est de 1 × 1200 W RMS sous 4 Ω. Vous pouvez également relier un second CLUB-215B en parallèle (impédance résultante : 2 Ω).

Comment brancher le subwoofer en mode split ?

Placez l’interrupteur sur split (A). Connectez la sortie gauche de l’ampli à l’entrée gauche du subwoofer et la sortie droite à l’entrée droite. L’ampli doit être réglé en mono (pas en bridge). La puissance nécessaire est de 2 × 600 W RMS sous 8 Ω.

Quels câbles utiliser pour le CLUB-215B ?

Utilisez des câbles de haut-parleur de qualité avec une section minimale de 2 × 2,5 mm² (ou 4 × 2,5 mm² pour de longues distances) et des connecteurs Neutrik Speakon NL4FC. Les contacts sont câblés : +1 et +2 (positif), -1 et -2 (négatif). Ne mélangez pas les polarités.

Quelle est la différence entre les modes split et parallèle ?

En mode split (A), chaque woofer est alimenté indépendamment, nécessitant 2 × 600 W RMS sous 8 Ω. En mode parallèle (B), les deux woofers sont câblés ensemble, nécessitant 1 × 1200 W RMS sous 4 Ω. Le mode parallèle est plus simple pour un seul sub, mais exige un ampli puissant.

Puis-je utiliser le CLUB-215B en extérieur ?

Non, l’enceinte n’est pas protégée contre l’humidité et la pluie. Elle est conçue uniquement pour une utilisation en intérieur. Une utilisation en extérieur annule la garantie.

Comment installer un set de roulettes ?

Le subwoofer dispose d’orifices prévus à l’arrière pour fixer un set de 4 roulettes (en option). Utilisez les boulons fournis dans le set pour les visser solidement. Cela facilite le transport en usage mobile.

Quelle est la bonne combinaison avec des enceintes CLS-8 ?

Pour un système équilibré, utilisez 4 enceintes CLS-8 (médiums/aigus) pour 1 subwoofer CLUB-215B. Employez deux amplis séparés et un séparateur de fréquences actif réglé vers 130 Hz (24 dB/octave).

Comment nettoyer l’enceinte CLUB-215B ?

Nettoyez avec une éponge et une solution savonneuse non mordante. N’utilisez jamais de produits chimiques agressifs qui pourraient endommager la peinture ou le boîtier.

Quels sont les risques auditifs avec ce subwoofer ?

Le CLUB-215B peut atteindre un niveau de pression acoustique maximal de 137 dB, ce qui peut causer des dommages auditifs permanents. Portez toujours une protection auditive si vous êtes exposé à des niveaux supérieurs à 85 dB.

MODE D'EMPLOI CLUB-215B JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ. Veuillez lire le mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil. Conservez ce manuel dans un endroit sûr pour toute consultation future...

N'oubliez PAS d'enregister votre CLS215B. vous recevrez automatiquement un RAPPEL quand des informations importantes SERONT disponibles!

SURFEZ SUR: WWW.SYNQ-AUDIO.COM/REGISTER/

• Subwoofer équipé de deux haut-parleurs de 15", de forte puissance et de taille compacte.
• Il peut être utilisé tant pour des installations fixes que pour un usage itinérant.
• La technique à pavillon (horn loaded) garantit une bonne reproduction des basses, pleine de punch.
• Parfait pour les clubs, les discothèques, la scène, les firmes de location, les DJ professionnels, etc...
• Enceinte en contreplaqué extrêmement robuste et dotée de :
• une peinture qui résiste au temps et aux griffes;
• des poignées en métal intégrées; des pieds en caoutchouc haute résistance;
• une grille frontale en métal;
• et en face arrêté, des points de fixation prévus pour des roulettes (en option).
• Equipé de deux woofers de 15" avec saladier en aluminium.
• C'est le complément idéal d'un ensemble constitué de 4 CLS-8, les enceintes assorties dédiées aux mediums et aux aigües.

Attention!

• La CLS-215B peut facilement atteindre des niveaux de pression acoustique (SPL) très élevés qui peuvent gravement endommager l'ouie de façon permanente. Protégez toujours vos oreilles si vous vous exposez à des niveaux de pression acoustique (SPL) excédant 85dB! Assurez-vous que l'amplificateur est éteint avant de brancher les enceintes.
• Le woofer n'est pas protégé contre l'humidité et la pluie. De ce fait, l'enceinte est uniquement conçue pour une utilisation à l'intérieur. L'utilisation dans des conditions humides en plein air annule toutes les garanties.
• Installez toujours cette enceinte dans des conditions de sécurité et de stabilité optimales.

Connexions

Le CLS-215B est équipé de 2 connecteurs Neutrik® Speakon®. Les connecteurs Speakon® sont connectés de la façon suivante:

• POSITIF = +1 et +2
• NEGATIF = -1 et -2

Vous pouvez utiliser des câbles tout faits, mais bien entendu, vous pouvez monter les câbles de haut-parleur vous-même. Dans ce cas veillez bien choisir le bon câble pour Haut-parleur de bonne qualité et vos haut-parleurs ont au minimum une section de 2× 2,5mm^2. Vous aurez également besoin d'une paire de connecteurs Neutrik Speakon NL4FC. Ce type de connecteur possède 4 contacts : +1 -1 +2 -2. Votre câble de haut-parleur doit deux conducteurs, chacun d'une couleur différente. Il faut s'assurer de bien connecter la même couleur, à chaque extrémité du câble, au contact correspondant, donc : +1 avec +1 et -1

avec -1. Etant donné que les contacts Speakon® sont interconnectés (+1 avec +2 et -1 avec -2), vous pouvez aussi utiliser des câbles de 4 x 2,5 mm² pour réduire une perte de signal que pourrait provoquer une longueur de câble importante.

Important! Ne mélangez pas les bornes + et - : si vous inversez les conducteurs, vous obtenez un mauvais résultat, à savoir une qualité de son douteuse avec un manque de puissance dans les basses.

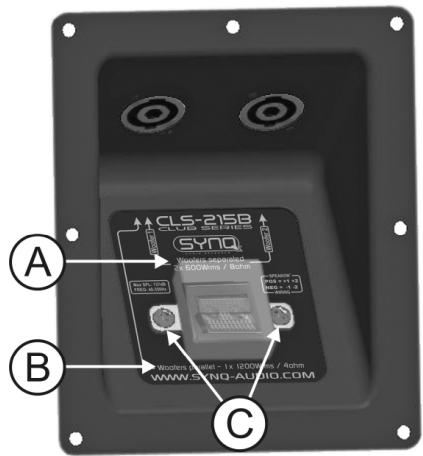

Support de connexion d'entrée

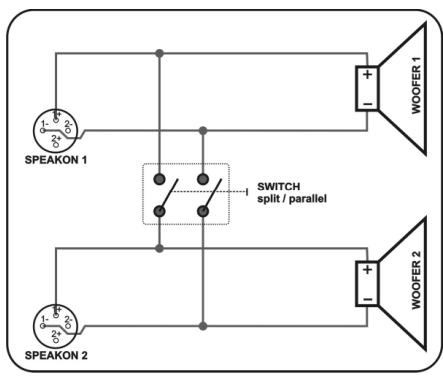

Sur ce support de connexion se trouve un interrupteur protégé par un couvercle transparent. Il suffit de dévisser les deux petits boulons (marques 'C' sur la figure ci-dessous) afin d'enlever le couvercle et de changer la position de l'interrupteur. L'interrupteur peut donc être réglé selon deux modes différents (se référer aussi au diagramme de l'interrupteur, ci-dessous).

A) woofers séparés

Mode à utiliser quand vous n'installez qu'un seul subwoofer, ou quand l'ampli en présence n'est pas capable de piloter un subwoofer par canal.

IMPORTANT : Les deux entrées doivent être connectées et l'ampli doit être réglé en mode MONO (PAS en mode BRIDGE !).

Ici, chaque haut-parleur à l'intérieur de l'enceinte possède son propre connecteur Speakon. Cela veut donc dire que vous pouvez connecter la sortie gauche d'un ampli à l'entrée gauche du subwoofer, et connecter l'autre sortie de l'ampli à l'entrée Speakon de droite. La puissance nécessaire aux entrées est de 2 x 600 Wrms @ 8 ohms (2 x 1200 Wpeak).

B) woofers en parallèle

Mode à utiliser quand vous disposez d'amplificateurs puissants qui sont capables de délivrer toute la puissance exigée par le subwoofer.

La puissance nécessaire aux entrées est de 1 x 1.200 Wrms @ 4 ohms (2.400 Wpeak).

Ici, les deux connecteurs Speakon (et donc les deux woofers) sont mis en parallèle. Si vous le désirez, vous pouvez connecter un second CLS-215B en parallèle.

Attention : quand un second subwoofer est connecté, l'impédance chute de 4 à 2 ! Veuillez noter que la plupart des amplificateurs ne supportent pas de travailler alors que leur charge n'est que de 2. De plus, le facteur d'amortissement de votre ampli baisse de manière significative, ce qui a pour résultat de produire une réponse plus faible dans les basses.

Combinaisons à préférer

Lorsque le sub est utilisé comme complément aux CLS-8 (enceintes assorties dédiées aux médiums et aux aigus), tout l'art consiste à tracer la bonne balance entre les deux afin de former un système d'amplification bien équilibré. Nous vous suggérons d'utiliser 4 CLS-8 pour 1 CLS-215B. Vous devriez utiliser deux amplis séparés, plus un séparateur de fréquences actif ou un processeur audio réglé ± 130 Hz (24 dB/oct). Bien entendu, vous n'êtes pas limité à cette combinaison, il vous est loisible de vous livrer à toutes les expériences issues de votre imagination.

SET de roulettes

En cas d'utilisation mobile, il est possible d'installer un set de 4 roulettes à l'arrière du subwoofer. Le subwoofer est équipé d'orifices d'origine prévus pour pouvoir fixer facilement les roulettes au moyen des boulons inclus dans le set.

Entretien

Nettoyez l'enceinte à l'aide d'une éponge et d'une solution savonneuse, non mordante. N'utilisez jamais de produits chimiques qui pourraient endommager l'enceinte!

Split mode - haut-parleurs (woofers) séparés:

Puissance: 2x 600Wrms (2x 1200Wpeak)

Impédance: 2x8Ω

Mode parallèle - haut-parleurs (woofers) connectés ensemble:

Puissance: 1x 1200Wrms (1x 2400Wpeak)

Impédance: 1x4Ω

Sensibilité d'entrée: 103dB 1W/1m

Pression acoustique maximale: 137dB

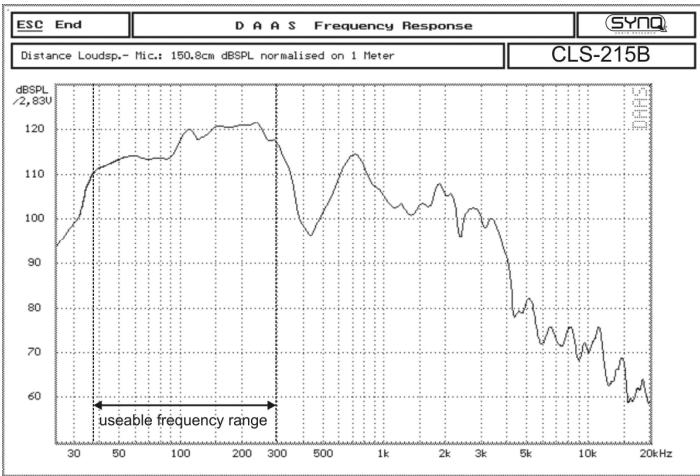

Réponse en fréquence : 40 - 350Hz

Angle de dispersion: 90^ × 50^

Dimensions: 880 × 695 × 480 ~mm

Poids: 72kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la première version de ce mode d'emploi de notre site Web: www.synq-audio.com
