Produkttyp	Passiver Subwoofer
Marke	JBSYSTEMS LIGHT
Modell	CLUB-215B
Kategorie	Beschallungssystem
Abmessungen (B × H × T)	880 × 695 × 480 mm
Gewicht	72 kg
Stromversorgung	Externer Verstärker
Nennleistung (Parallelmodus)	1200 W RMS (2400 W Spitze)
Nennleistung (Split-Modus)	2 × 600 W RMS (2 × 1200 W Spitze)
Impedanz (Parallelmodus)	4 Ω
Impedanz (Split-Modus)	2 × 8 Ω
Empfindlichkeit	103 dB 1W/1m
Maximaler Schalldruck	137 dB
Frequenzgang	40 - 350 Hz
Abstrahlwinkel	90° × 50°
Lautsprecher	2 × 15" (Aluminium-Membran)
Anschlüsse	2 × Neutrik Speakon NL4FC (Eingang/Ausgang)
Gehäusematerial	Robustes Sperrholz mit widerstandsfähiger Lackierung
Im Lieferumfang enthaltenes Zubehör	Metallgriffe, Gummifüße, Metallfrontgitter
Verwendung	Nur für Innenräume
Pflege und Reinigung	Schwamm und nicht ätzende Seifenlösung
Sicherheit	Gehörschutz über 85 dB empfohlen; stabile Installation
Ersatzteile verfügbar	Optionales Rollenset (4 Stück)

Häufig gestellte Fragen - CLUB-215B JBSYSTEMS LIGHT

Welcher Verstärkertyp wird für den CLUB-215B empfohlen?

Verwenden Sie einen Verstärker, der mindestens 1200 W RMS an 4 Ω im Parallelmodus oder 2 × 600 W RMS an 8 Ω im Split-Modus liefern kann. Für eine Multi-Box-Konfiguration wird ein Audio-Prozessor oder eine aktive Frequenzweiche empfohlen.

Wie schließe ich den Subwoofer im Parallelmodus an?

Stellen Sie den internen Schalter auf die Position Parallel (B). Schließen Sie ein einzelnes Speakon-Kabel an einen der Eingänge an. Die benötigte Leistung beträgt 1 × 1200 W RMS an 4 Ω. Sie können auch einen zweiten CLUB-215B parallel anschließen (resultierende Impedanz: 2 Ω).

Wie schließe ich den Subwoofer im Split-Modus an?

Stellen Sie den Schalter auf Split (A). Verbinden Sie den linken Ausgang des Verstärkers mit dem linken Eingang des Subwoofers und den rechten Ausgang mit dem rechten Eingang. Der Verstärker muss auf Mono (nicht Brücke) eingestellt sein. Die benötigte Leistung beträgt 2 × 600 W RMS an 8 Ω.

Welche Kabel werden für den CLUB-215B empfohlen?

Verwenden Sie hochwertige Lautsprecherkabel mit einem Querschnitt von mindestens 2 × 2,5 mm² (oder 4 × 2,5 mm² für lange Strecken) und Neutrik Speakon NL4FC Steckern. Die Kontakte sind wie folgt belegt: +1 und +2 (positiv), -1 und -2 (negativ). Polaritäten nicht vertauschen.

Was ist der Unterschied zwischen Split- und Parallelmodus?

Im Split-Modus (A) wird jeder Woofer unabhängig versorgt und benötigt 2 × 600 W RMS an 8 Ω. Im Parallelmodus (B) sind beide Woofer parallel geschaltet und benötigen 1 × 1200 W RMS an 4 Ω. Der Parallelmodus ist einfacher für einen einzelnen Sub, erfordert aber einen leistungsstarken Verstärker.

Kann ich den CLUB-215B im Freien verwenden?

Nein, die Box ist nicht gegen Feuchtigkeit und Regen geschützt. Sie ist ausschließlich für die Verwendung in Innenräumen konzipiert. Eine Verwendung im Freien führt zum Garantieverlust.

Wie installiere ich ein Rollenset?

Der Subwoofer hat auf der Rückseite vorgebohrte Löcher zur Befestigung eines Rollensets (4 Stück) (optional). Verwenden Sie die im Set enthaltenen Schrauben, um die Rollen fest anzuziehen. Dies erleichtert den Transport bei mobilem Einsatz.

Welche Kombination mit CLS-8 Lautsprechern ist empfehlenswert?

Für ein ausgewogenes System verwenden Sie 4 CLS-8 Lautsprecher (Mitten/Höhen) mit 1 CLUB-215B Subwoofer. Nutzen Sie zwei separate Verstärker und eine aktive Frequenzweiche, die auf etwa 130 Hz (24 dB/Oktave) eingestellt ist.

Wie reinige ich die CLUB-215B Box?

Reinigen Sie mit einem Schwamm und einer nicht ätzenden Seifenlösung. Verwenden Sie niemals aggressive Chemikalien, die die Lackierung oder das Gehäuse beschädigen könnten.

Welche Gehörschutzrisiken bestehen bei diesem Subwoofer?

Der CLUB-215B kann einen maximalen Schalldruck von 137 dB erreichen, was zu dauerhaften Gehörschäden führen kann. Tragen Sie stets einen Gehörschutz, wenn Sie Pegeln über 85 dB ausgesetzt sind.

BEDIENUNGSANLEITUNG CLUB-215B JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

A) Woofers geschienen:

Split mode - woofers geschienen:

Vermogen: 2x600Wrms (2x1200Wpeak)

Impedantie: 2x 8Ω

Frequentiebereik: 40 - 350Hz

Afmetingen: 880 × 695 × 480 ~mm

Gewicht: 72kg

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochlkeiten, die these Gerät bietet sowie, zu ihrer eigenen Sicherheit.

VERGESSEN SIE NICT IHRE CLS-215B ZU REGISTRIEREN. SIE BEKOMMEN DANN AUTOMATISCH

EINE NACHRicht, WENN ES WICHTIGE PRODUKTINFORMATIONEN GIBT!

→ REGSITRIEREN UNDER: WWW.SYNQ-AUDIO.COM/REGISTER/←

EIGENSCHAFTEN

• Leistungsstarker 15" Doppel-Subwoofer mit sehr kompaktem Design
• Kann sowohl für feststehende als auch für mobile Anwendungen eingesetzt werden
  Die Homausstattung garantiert eine schöne kraftvolle Basswiedergabe
• Optimal für Clubs, Diskotheken, Bühnen, Vermietung, Pro-DJ, ...

• Sehr solides Sperrholzgehäuse mit:

• Dauerhafter kratzfester Lackierung
  Eingebaute Metallgriffe

• Solider Gummifuß
• Stahlgitter vorne
• Befestigungspunkte an der Rückseite für als Zubehör erhältliche Rollen

Ausgestattet mit 2 Hochleistungs-15"-Woofer mit ALU Korb
- Optimal kompatibel mit 4x CLS-8 mittleren/hohen Boxen

VORSICHTSMAßREGELN

• Die CLS-215B reproduziert einen hohen Schaldruck (SPL). Diese kann zu Gehorschaden führen. Schützen Sie ihre Ohren bei einem Schaldruck von über 85dB.
• Stellen Sie sicher, dass der Veränder vor Anschluss der Laufsprecher ausgeschaltet ist.
• Sie sollen den Lautsprecher nicht Feuchtigkeit oder Regen aussetzen. Diese Lautsprecher sollen nur im Innenbereich eingesetzt werden. Sollen Sie den Lautsprecher im Außenbereich einsetzen, erlischt die Garantie.
• Befestigen Sie diesen Laufsprecher immer auf sicheren und stabilem Material.

ANSCHLUSSE

Die CLS-215B hat zwei Neutrik® Speakon® Anschlüsse. Aufbau der Speakon® Verdraughtung:

• POSITIV = +1 und +2
• NEGATIV = -1 und -2

Zu verwendende Kabel:

Sie konnen gebrauchsfertige Kabel benutzen oder auch selbst die Lautsprecherkabel anfertigen. Achten Sie darauf, hochwertige Lautsprecherkabel mit mindestens 2 × 2,5 ~mm^2 Adern zu verwenden. Sie werden ebenfails ein Paar Neutrik® Speakon® NL4FC Stecker benotigem. Dieser Leiter hat 4 Pole: +1 -1 +2 -2. Ihr Lautsprecherkabel hat 2 Adern mit verschiedenen Farben. Achten Sie darauf, dieser Farbe an jedem Ende des Kabels mit dem entsprechenden Pol zu verbinden: +1 mit +1 und -1 mit -1. Da die Speakon® Pole unterinander verbunden sind (+1 mit +2 und -1 mit -2), konnen Sie bereits 4 × 2,5 ~mm^2 LS-Kabel verwenden, um Signalverluste aufgrund zu länger Kabel zu vermeiden.

Wichtig! Verwechseln Sie nicht + und - Pole. Wenn sie die Stecker umkehren, hat das eine schlechte Klangqualität und einen Verlust der niedrigen Frenquenzen zur Folge.

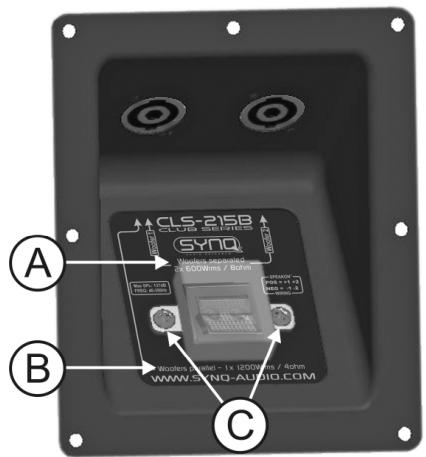

Input-Anschlussplatte:

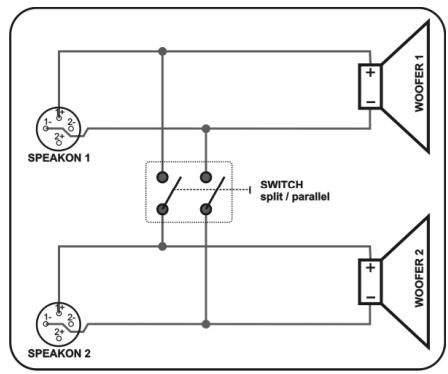

Auf der Anschlussplatte finden Sie einen Schalter hinter einem durchsichtigigen Deckel. Schrauben Sie einfach die 2 kleinen Schrauben auf (mit "C" auf der Abbildung gekennzeichnet) und entfern den Sie den Deckel um die Schalterposition zu ändern. Sie konnen den Schalter in 2 verschiedene Modi setzen (schauen Sie sich auch den Schaltplan des Schalters an):

A) Woofers getrennt:

Wird verwendet, wenn nur 1 Subwoofer installiert wird oder wenn der Veränder nicht stark genug ist, um einen Subwoofer pro Kanal zu treiben.

WICTIG: Beide Eingänge müssen angeschlossen sein und der Veränder mus im MONOModus (Nicht Brücken!) stehen

Beide Woofers im Lautsprecher haben ihren eigenen Speakon® Eingangsstecker. Dies bedeutet, dass Sie den linken Ausgang eines Verstärkers an den linken Eingang des Subwoofer und den anderen Verstarkerausgang an den rechten Speakon® Eingang anschließen können. Die benötigte Leistung an den Eingängen ist 2x 600Wrms @ 8ohm. (2x 1200WSpitze)

B) Woofers parallel:

Wird verwendet, wenn Sie leistungsstarke Veränder haben, die den Subwoofer die benöttige Leistung liefern können.

Die benötigte Leistung an den Eingängen ist 1x1200Wrms @ 4ohm. (1200WSpitze)

Beide Woofers/Speakon Stecker sind parallel angeschlossen. Wenn Sie möchten, können Sie einen zweiten CLS-215B parallel anschließen.

Achtung: wenn ein zweiter Subwoofer angeschlossen ist, fällt die Impedanz von 4 auf 2! itte beachten Sie, dass die meisten Verstärker keine intensiven Nutzungsbedingungen im 2 Betriebszustand vertragen. Darüber hinaus sinkt der Dämpfungsfaktor Ihres Verstärkers deutlich, was zu einer schwachern Basswiedergabe führt.

Bevorzugte Aufstellungskombination:

Be einer Verwendung in Verbindung mit den CLS-8 mittlere/hohe Boxen, sollenn Sie versuchen, ein ausgewogenes Verhältnis mit thisem Subwoofer zu schaffen, um ein gutes Klangsystem zu schaffen. Wir empfehlen die Verwendung von 4 Einheiten CLS-8 auf 1 Einheit CLS-215B. Sie sollenn 2 getrennte Versteller plus eine Aktiweiche oder Audioprocessor mit Crossover bei +/-130Hz (24dB/occt) verwenden!

ROLLEN-SET

Für die Verwendung auf der Straße, können Sie wahlweise ein Set von 4 Rollen an der Rückseite des Subwoofer befestigen. Der Subwoofer ist standardmäßig mit Einsätzen ausgestattet, so dass Sie die Rollen leicht mit den beigefugen Schrauben befestigen können.

WARTUNG

Reinigen Sie das Gehäuse mit einem Schwamm und einer (nicht aggressiven) Seifenlauge. Benutzen Sie keine Lösungsmittel sonst kann das Gehäuse angegriffen werden.

TECHNISCHE DATEN

Split-Modus - Woofers getrennt:

Leistung: 2x 600Wrms (2x 1200Wpeak)

Eingangsimpedanz: 2x8Ω

Parallel-Modus - Woofers miteinander verbunden:

Leistung: 1x 1200Wrms (1x 2400Wpeak)

Eingangsimpedanz: 1x4Ω

Eingangsempfindlichkeit: 103dB 1W/1m

Max.Schaldruck: 137dB

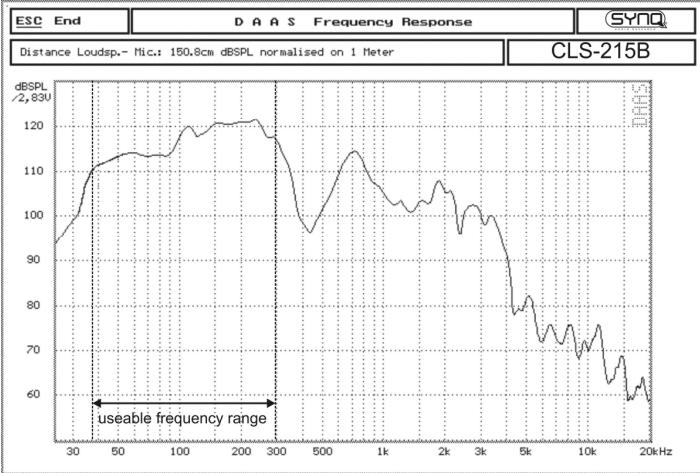

Frequenzbereich: 40 - 350Hz

Abmessungen: 880 × 695 × 480 ~mm

Gewicht: 72kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterladen: www.synq-audio.com
