BEDIENUNGSCANLEITUNG

Danke für den Kauf these JS Systems Products.itte lessen Sie diese Bedienungsanleitung aufmerksam, um alle Vorteile these Gerates nutzen zu konnen.

FUNKTIONEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• 6 Kanal Dimmer + Switchpack
• Max 10A pro Kanal mit automatischen 10A Sicherungsautomaten
• DMX und analoge 0/10V Eingänge
• Block oder individuelle Kanalausrichtung (soft patch)
• Overall oder individueller Kanal switch/dimmer Modus (linear oder square curve)
• Overall oder individueller Kanal presets 0-100% (keine Steuerp Gulf nötiig)
• Overall oder individueller Kanal Vorheizung 0-50%
• DMX-failure: Auto DMX-Hold, auto analog 0/10V oder auto built-in Muster
• Phasenkorrektur für lineare Dimmung
• LCD Display mit Kanal Output Anzeiger
  3-Phasen und Einzelphasen 230Vac 50 60Hz Eingang
  Power failure memory

VOR DEM GEBRAUCH

Uberprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

DSP6 dimmer/switchnpack
Bedienungsanleitung

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzüglich mit ihrem Handler in Verbindung setzen.

• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.

• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer

repairierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf auf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es doit einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 45^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!

• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.

• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.

• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

Die Reinigung der Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigen * 們 den.

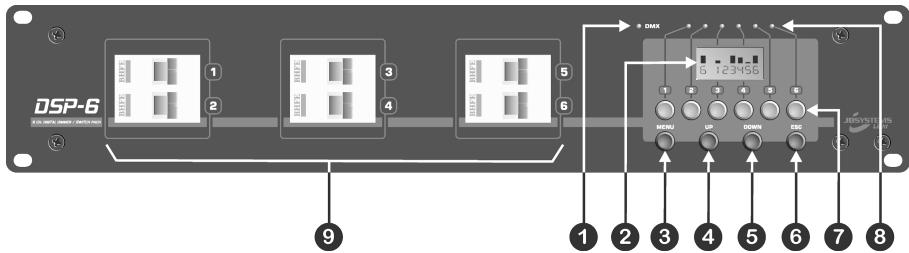

VORDERSEITE

1. DMX LED: Blinkt, wenn ein DMX Signal gefunden wird.
2. LCD DISPLAY: Zeigt den momentanen Ausgangsstatus an und hilft dem Benutzer beim Aufruf der einzelnen Menus.

Beim normalen Gebrauch zeigt das Display die Ausgangszustände der Kanäle (siehe Bild): Der Bildschirm zeigt 6 Kanäle. Über jedem Kanal ist ein Balken, der den Dimmungslevel deses Kanals widerspiegelt. Die erstige Anzeige zeigt die Nummer des Kanals, der zuletzt modifiziert wurde (auf dem Bild wurde der Dimmwert von Kanal 6 zuletzt modifiziert).

1. MENU Knopf: Wird für den Zugang zu den verschiedenen Setupmenüssegebraucht. Siehe auch unter "Setup Menü".
2. UP Knopf: Wird zum scrollen der Menüs oder zum Erhöhen der Werte benutztz.
3. DOWN Knopf: Wird zum scrollen der Menüs oder zum Senken der Werte benutztz.
4. ESC Knopf: Wird benutzt, um im Menülevel eine Stufe zurück zu gehen oder das Menüsystem zu verlassen.
5. KANALWAHL Knöpf: Verwendung ohne Kontroller für die Eingangssignale möglich. Eine gute Alternative, wenn Sie nur eine gewisse Lichtstarke auf jedem

Kanal über einen längeren Zeitraum benötigen (Läden, Messestände, Gaststätten usw.). Kanalwahlknopf des entsprechenden Kanals einfach gedrückt halten und gleichzeitig mit den „up/down" Knöpfen Lichtstärke des Kanals regeln.

1. KANAL ANZEIGEN: Diese LEDs zeigen die Ausgangslevel der Kanäle zusammen zum LCD Display an.
2. SCHUTZSCHALTER: Für den Fall, dass es einmal zu einem Kurzschluss kommt, schalten diese Schutzschalter sofort ab, um die Endstufen zu schützen. Nach Überprüfung der Situation konnen diese wieder eingeschaltet werden. Unter normalen Arbeitsbedingungen sind die Schutzschalter stets eingeschaltet.

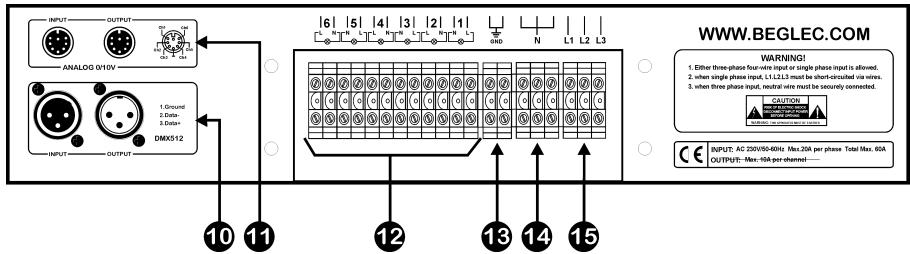

HINTERSEITE

1. DMX INPUT: Der male XLR-Connector wird verwendet, um den DSP6 an einen DMX-Kontroller oder an jeder andere DMX-Einheit in der Kette anzuschreiben.

DMX OUTPUT: Der female XLR-Connector wird verwendet, um den DSP6 an die nachste Einheit in der DMX-Kette anzuschlieben.

1. ANALOGE EINGÄNGE: 8-Stift DIN Steckverbindung wird für die analogen 0~10Vdc Eingänge verwandt. Vergleiche Abbildung rechts für die Belegung der Steckverbindung.

Vorsicht: Der analoge Input Funktioniert nur, wenn die "DMX fail" Option auf "Analog" gestellt ist und kein DMX-Signal an den DSP6 angeschlossen ist (DMX led ist aus)

1. KANALAUSGANGE: Jeder der 6 Kanäle hat 2 Ausgangskabel. Während des Anschließs achten Sieitte auf die „L" und „N" Markierungen auf der Rückplatte.
2. ERDUNG: Bitte stellen Sie eine vorschrifsmäßige Erdung des DSP6 sicher!
3. NEUTRALE EINGANGSKABEL: Diese 3 Verbindungen sind innerhalb des DSP6 zusammengeschaltet.
4. PHASENEINGÄnge: DSP6 kann einphasig oder 3-phasig angeschlossen werden. Vergleiche auch nachfolgenden Kapitel für ordnungsgemäßen Anschluss.

VERBINDUNGEN

Gerat ausschließlich durch qualifizierte Fachkraft unter Einhaltung der Richtlinien für Elektroinstallationen installieren setzen. Nach Installation stets die Metallabdeckungen zurücksetzen und sicherstellen, dass die ordnungsgemäßen Kabeleinführungen (s. Abbildung) verwandt werden, um die Kabel vor ungewolltem Zug oder Reibung zu schützen.

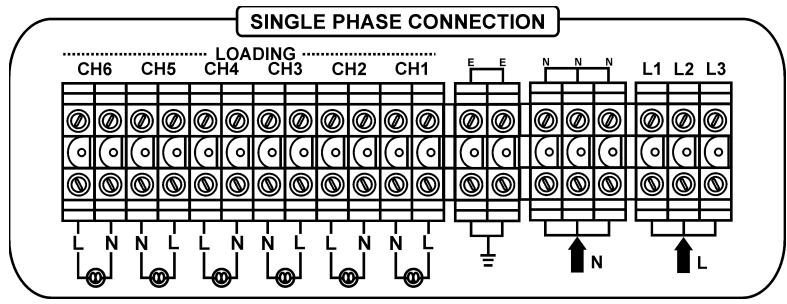

• EINZELPHASEN INSTALLATION (2 Kabel “L”+“N”+ Erdungskabel “E”:

• Wenn Sie nur 1 Phasen-Kabel (L) haben, müssen Sie Brücken zwischen die L1/L2/L3 Inputs schalten und das Phasen-Kabel mit diesen Inputs verbinden.

• Verbinden Sie das Neutrale (N) mit dem N-Input.
  Die elektrischen Lasten an Ausgangskanä anschlieben (2 Verbindungen „L” und „N”) Alle „N” Verbindungen sind innerhalb des DSP6 zusammengeschaltet.
  Vergessen Sie nicht die Verbindung zu erden!

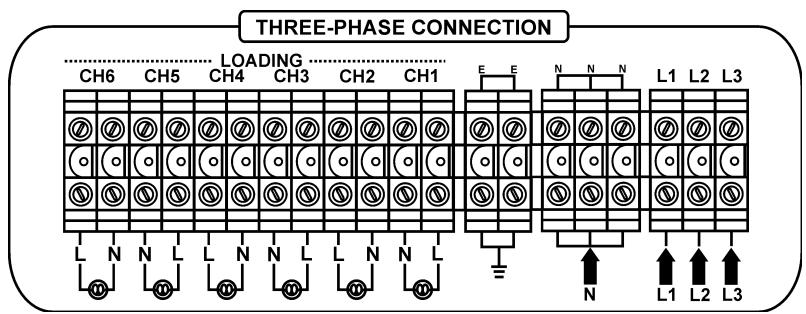

• DREI PHASEN INSTALLATION (4 Kabel "L1+L2+L3+N" + Erdungskabel "E"):

• Wenn Sie 3 Phasen-Kabel haben, können Sie diese direkt mit den zugehörigen L1/L2/L3 Inputs verbinden (siehe Zeichnung).

• Verbinden Sie das Neutrale (N) mit dem N-Input (siehe Zeichnung)
  Die elektrischen Lasten an Ausgangskanä anschlieben (2 Verbindungen „L” und „N”) Alle „N“ Verbindungen sind innerhalb des DSP6 zusammengeschaltet.
• Vergessen Sie nicht die Verbindung zu erden!

SETUP MENUS

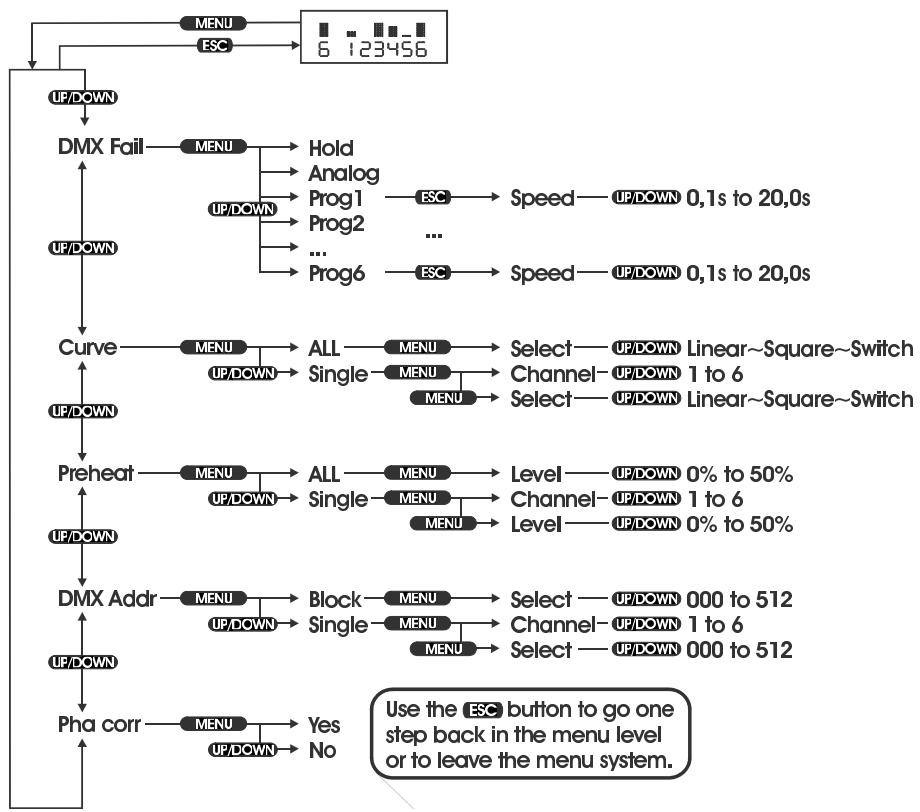

Bitte beachten Sie die folgende Übersicht, um die Menüstruktur des DSP6 vollständig zu verstehen:

Sie konnen deutlich sehen, welche Knöpfe zu drucken sind, um eine bestimmte Funktion auszuwahlen. Meistens ist der DSP6 in normalem Betrieb (Display zeigt Kanal-Output-Zustand). Drücken Sie den "menu" Knopf, um in die Setup Menü zu gelangen. Mit den "up/down" Knöpfen konnen Sie durch die 5 verfügbaren Menü scrollen. Mit dem "esc" Knopf konnen Sie im Menu eine Stufe zurückgehen. Nach +/-30 Sekunden kehrt der DSP6 automatisch zum normalen Modus zurück.

Im nachsten Kapitel können Sie mehr über jeder Funktionlesen.

MENU ITEMS

- DMX FAIL:

Der DSP6 arbeitet mit analogen 0/10V oder digitalen DMX-512 Input Signalen. DMX-Signale haben Priorität vor den analogen Inputs. Dies bedeutet, dass Sie analoge Inputs nur verwenden können, wenn kein DMX-Signal anliegt. Wenn kein DMX-Signal vorhanden ist haben Sie 3 Möglichkeiten:

Hold:

Im Fall von DMX-fail besteht DSP6 die letzte Szene am Output.

• Drucken Sie "menu" und "up/down" bis das Display "Dmx fail" zeigt.
• Drücken Sie erneut "menu": das Display zeigt eine der 3 Möglichkeit.
• Drücken Sie "up/down" bis das Display "Hold" zeigt.
• Drücken Sie "esc" um diese Möglichkeit zu speichern und verlassen Sie das Menu.

- Analog:

Im Fall von DMX-fail lauft DSP6 im analogen 0/10V Modus.

• Drucken Sie "menu" und "up/down" bis das Display "Dmx fail" zeigt.
• Drücken Sie erneut "menu": das Display zeigt eine der 3 Möglichkeiten.
• Drücken Sie "up/down" bis das Display "Analog" zeigt.
• Drücken Sie "esc" um diese Möglichkeit zu speichern und verlassen Sie das Menu.

Prog 01 ... Prog 12:

Im Fall von DMX-fail zeigt DSP6 eines der 12 Vorprogrammierten Muster.

• Drucken Sie "menu" und "up/down" bis das Display "Dmx fail" zeigt.
• Drücken Sie erneut "menu": das Display zeigt eine der 3 Möglichkeiten.
• Drücken Sie "up/down" bis das Display das gewünschte Programm zeigt (Prog 01 ... 12)
• Drücken Sie die "esc" und "up/down" Knöpfle um die richtige Geschwindigkeit auszuwahlen.
• Drücken Sie "esc" um die gewünschte Geschwindigkeit zu speichern und verlassen Sie das Menu.

CURVE:

Mit dem DSP6 können Sie für jeder einzeln Kanal einen eigenen Arbeitsmodus (Curve) wahren. Die ist eine schöne Funktion, wenn Sie Lichteffekte an und ausschalten wollen und gleichzeitig Lampen dimmen wollen. 3 Curves sind verfügbar:

- Auswahleiner Curve fur alle Kanäle:

• Drucken Sie "menu" und "up/down" bis das Display "Curve" zeigt.
• Drücken Sie erneut "menu": das Display zeigt eine der 2 Möglichkeiten.
• Drücken Sie "up/down" bis das Display "All" zeigt.
• Drücken Sie "menu" um diese Möglichkeit zu wahren.
• Drücken Sie "up/down" um eine der 3 Curves auszuwahlen.
• Drücken Sie "esc" um die gewährte Curve zu speichern und verlassen Sie das Menu.

- Auswahleiner Curve fur individuelle Kanäle:

• Drucken Sie "menu" und "up/down" bis das Display "Curve" zeigt.
• Drücken Sie erneut "menu": das Display zeigt eine der 3 Möglichkeiten.
• Drucken Sie "up/down" bis das Display "Single" zeigt.
• Drücken Sie "menu" um diese Möglichkeit zu wahren: das Display zeigt die Kanalnummer in der ersten Reihe und die Curve in der zweiten Reihe.
• Drucken Sie "menu" um zwischen beiden Reihen zu springen.
• Drücken Sie "up/down" solange, bis die gewünschten Curves und Kanalnummern festgelegt sind.
• Drücken Sie "esc" um die gewährten Curves zu speichern und verlassen Sie das Menu.

- PREHEAT :

Am DSP6 konnen Sie entweder für alle Kanäle gleichzeitig oder separat für jeder Kanal einen Preheat-Level bis 50% festlegen. Wahrend die Preheat-Funktion den Glüfhaden der Lampe bei einer bestimmten Temperatur halt, ist die Abnutzung der Lampe viel niedriger. Dies verlangert die Lebensdauer der Lampe betrachtlich in vielerlei Hinsicht.

- Preheat auf allen Kanänen:

• Drücken Sie "menu" und "up/down" bis das Display "Preheat" zeigt.
• Drücken Sie erneut "menu": das Display zeigt eine der 2 Möglichkeiten.
• Drucken Sie "up/down" bis das Display "All" zeigt.
• Drucken Sie "menu" um diese Möglichkeit zu wahlen.
• Drucken Sie "up/down" um den gewünschten Overall-Level einzustellen.
• Drücken Sie "esc" um den gewünschten Level zu speichern und verlassen Sie das Menu.

- Preheat auf individuellen Kanänen:

• Drücken Sie "menu" und "up/down" bis das Display "Preheat" zeigt.
• Drücken Sie erneut "menu": das Display zeigt eine der 2 Möglichkeiten.
• Drucken Sie "up/down" bis das Display "Single" zeigt.
• Drücken Sie "menu" um diese Möglichkeit auszuwahlen: das Display zeigt die Kanalnummer in der ersten Reihe und den Preheat-Level in der zweiten Reihe.
• Drücken Sie "menu" um zwischen beiden Reihen zu springen.
• Drücken Sie "up/down" solange, bis die gewünschten Preheat-Level und Kanalnummern festgelegt sind.
• Drücken Sie "esc" um die gewährten Preheat-Level zu speichern und verlassen Sie das Menu.

- DMX ANSTEUERUNG:

Am DSP6 konnen Sie die DMX-Start-Ansteuerung für die gesamte Einheit oder für jeder Kanal einzeln festlegen. Durch "soft patch"-Möglichkeit wird das Ansteuerung von DMX sehr flexibel.

- Festlegen der Startadresse für die gesamte Einheit:

• Drucken Sie "menu" und "up/down" bis das Display "Dmx addr" zeigt.
• Drücken Sie erneut "menu": das Display zeigt eine der 2 Möglichkeiten.
• Drücken Sie "up/down" bis das Display "Block" zeigt.
• Drücken Sie "menu" um diese Möglichkeit zu wahlen.
• Drücken Sie "up/down" um die gewünschte Startadresse für den DSP6 festzulegen.
• Drücken Sie "esc" um den gewählten Level zu speichern und verlassen Sie das Menu.

- Festlegen der Startadresse für individuelle Kanäle:

• Drücken Sie "menu" und "up/down" bis das Display "Dmx addr" zeigt.
• Drücken Sie erneut "menu": das Display zeigt eine der 2 Möglichkeiten.
• Drucken Sie "up/down" bis das Display "Single" zeigt.
• Drücken Sie "menu" um diese Möglichkeit zu wahlen: das Display zeigt die Kanalnummer in der ersten Reihe und die DMX-Adresse in der zweiten Reihe.
• Drucken Sie "menu" um zwischen beiden Reihen zu springen.
• Drücken Sie "up/down" solange, bis die gewünschte DMX-Adresse und Kanalnummern festgelegt sind.
• Drücken Sie "esc" um die gewählte DMX-Adresse zu speichern und verlassen Sie das Menu.

PHASENkorREKTUR:

Damit man perfect lineare Curves erzeugen kann, hat der DSP6 eine eingebaute Phasenkorrektur. Normalerweise sollte diese Funktion immer angestellt sein. Jedoch haben einige Licht-Steuerungen eine eingebaute Phasenkorrektur, welche nicht ausgeschelt werden kann. In thisem Fall kann die Phasenkorrektur des DSP6 ausgeschaltet werden.

Aus- und Einschalten der Phasenkorrektur:

• Drücken Sie "menu" und "up/down" bis das Display "Pha corr" zeigt.
• Drücken Sie erneut "menu": das Display zeigt eine der 2 Möglichkeiten (on/off).
• Drücken Sie "up/down" bis das Display die gewünschte Möglichkeit zeigt.
• Drücken Sie "esc" um die gewähte Möglichkeit zu speichern und verlassen Sie das Menu.

TECHNISCHE DATEN

Power Input: Einzelphase 230Vac 50~60Hz (2 Leitungen)

Drei Phasen 230Vac 50~60Hz (4 Leitungen)

Power Outputs: Max. 6x 10A (max.10A pro Kanal)

DMX-512 in/out: in: male 3pin XLR

Technische Änderungen, können auch ohne Vorankündigung vorgenommen werden!
