BEDIENUNGSANLEITUNG IROCK 6S-6B JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

INSTELLEN VAN HET TOESTEL

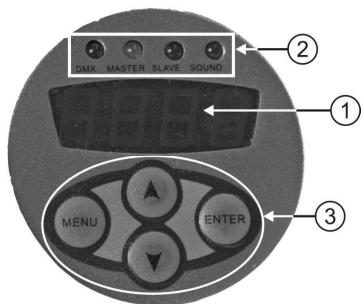

Bedieningspaneel:

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 230 V, 50 Hz

Zekering: 10A/250V Fast blow (20 mm)

Geluidscontrole: Inwendige microfoon

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von decorativem Licht sowie der Benutzung in Lightshows bestimmt.

iRock 6S:

• Hochwertiger Design Scanner für eine 250W/24V Lampe
• Design Scanner für Mobile Diskotheken, Vermietung und Diskotheken
  Gerat aus der i-Solution Serie
• Eingebaute Programme und Mikrofon für Stand-Alone "Master/Slave" Modus.
• 6 DMX Kanäle (PAN / TILT / Farbe / Gobo / Shutter / Dimmer)
  Die DMX Start Adresse kann über den iLEAD Controller eingestellt werden
  Ausgezeichnete Optik für randscharfe Goboabbildung und hohen Lichtaustritt
  11 dicroitésche Farben ^+ weiß, Rainbow Effekt
  14+1 Gobos (auch Glas Gobos)
• Black-Out, Dimmer 0-100% und Strobefunktion
• Kleiner Handcontroller CA-8 für leichte Bedienung optional erhältlich
• Uber "Scanmaster 1216", iLEAD controller oder jeder anderer DMX Controller liegt zu bedienen
  Weiche Pan und Tilt Bewegung

iRock 6B:

• iRock 6S
• Mit Zylindrischer Walze anstatt einem regulären Spiegel
• Über die Zahlreichen Spiegelsegmente auf der Walze werden eine Vielzahl von farbigen Strahlen in den Raum projiziert.

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
-Netzkabel
- Deckenhalterung
- 2 Stativadapter

SICHERHEITSHINWEISE

CAUTION

RISK OF ELE

DO NOT OPEN

ACKTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf auf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem beliehteten Gegenstand muß mehr als 1 Meter sein.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
  Zur Vermeidung von Kondensation im Inneren des Gerats,itte nach Transport in eine warme Umgebung. einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerates oder gar Beschadigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch, einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieten.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handlcr in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
  Aus Sicherheitsgrunden durren an dem Gerat keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

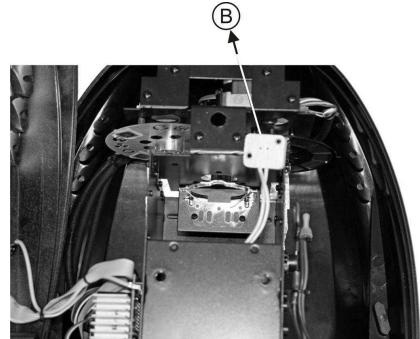

EINSETZEN/AUSTAUSCHEN DER LICHQUEILLE

Ber Austausch oder Ersatz der Lichtquelle Gerat für mindestens 10 Minuten abkühlen halten. Stets Netzsteckerziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteileverwenden.

Gerat abschalten und Netzsteckerziehen.
- Etwa 10 Minuten abwarten, bis sich das Gerät abgekühlt hat.
- Lösen Sie die 6 Schrauben des Lampenfachs an der Vorderseite des Gerats (A auf der Abbildung).

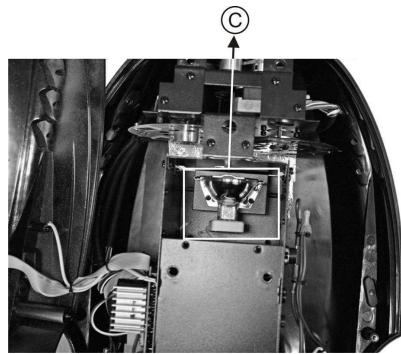

- Auf der Innenseite konnen Sie die Lampenfassung sehen. Vorsichtig aus dem Fach Herausziehen.
- Gebrauchtes Leuchtmittel Herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel! (B auf der Abbildung)
- An der. Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird.
- Achtung! Geräteaufkleber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit higherer Wattanzahl einsetzen! Diese Leuchtmittel erzeugen höhere Temperatures, für die cesses Gerät nicht ausgelegt ist. Hat das Gerät einen Transformer, kann dieser wegen Überlastungdurchbrennen.
Leuchtmittel nicht mit bloßen händen berühren! Das versturdt die Lebenserwartung der Lichtquelle erheblich. Falls es noch einmal vorkommen sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben.
- Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird. (C auf der Abbildung)
- Fach wieder zuschrauben.
Fertig!

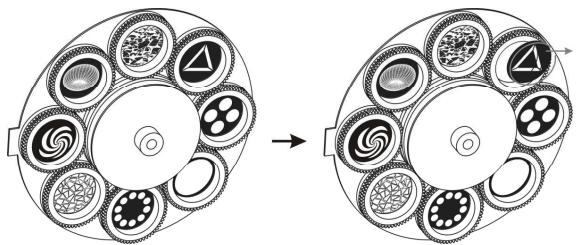

AUSTAUSCH DER ROTIERENDEN GOBOS

ACHTUNG: Einsetzen der Gobos nur, wenn das Gerä ausgeschätte ist!

Keinesfalls Schrauben der rotierenden Gobos lösen, da diese auch die Kugellager öffnet. Eine Reparatur ist ausgesprochen schwierig!

Gerat ausschalten und Netzsteckerziehen.
- Obere Kunststoffdeckung abnehmer (4 Schrauben).

• Gobopalette lokalisieren und Befestigungsring des Gobos, das Sie auswechseln wollen, mit geeigneten Werkzeug entfern.
• Altes Gobo entfern und neues Gobo einsetzen.
• Befestigungsring zusammen und auf der Vorderseite des Gobos einsetzen.
  Fertig!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

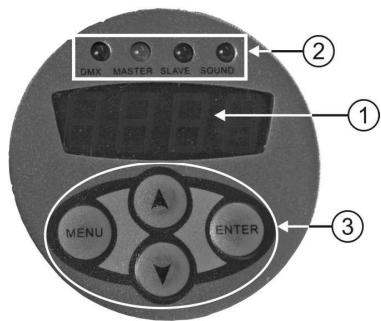

BEDIENFELD:

1. DISPLAY zeit die verschiedene Menüss sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwärtig DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programmfunktionen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

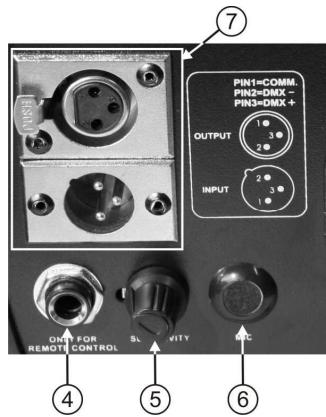

1. Eingang Fernsteuerung: Schließen Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.
3. MIKROFON: Zum Einsetzen des eingebauten Programms zum Rhytmus der Musik.

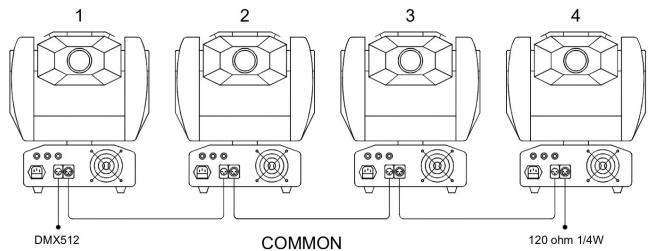

4. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitat hochwertiger 3-Stift XLR M/F abgeglichener Kabel empfohlen.

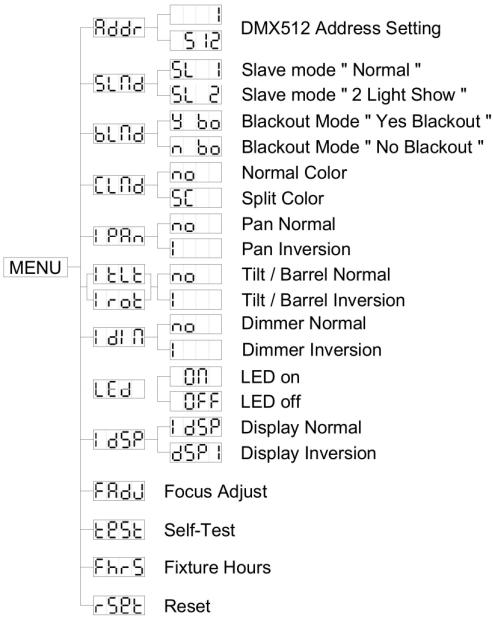

HAUPTMENU:

Zur Auswahl jeglicher voreingestellter Funktion MEN-Taste so lange drucken, bis das gewünsche Display angezeigt wird.
- Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
- Mit ABWÄRTS und AUFWÄRTS Betriebsart wahlen.
- Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigten. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zugrück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drücken bis Add im Display angezeigt wird.
• EINGABE (ENTER) drücken und das Display beginnnt zu blinken.
  Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENU-Taste drucken bis 5.1.1d im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (2 Lightshow) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout und wartet auf das DMX-Signal.
Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENTÜ-Taste drücken bis bLfd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Blackout ein) oder (kein Blackout) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Farben

Normal: Nur volle Farben konnen ausgewählt werden.

Farbspaltung: Volle Farben sowie 2 auf der Farbenpalette nebeneinander liegende Farben konnen ausgewähltenwerden.

• MENU-Taste drücken bis [Lnd] im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (Farbspaltung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

SchwenkUmkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drucken bis PAn im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (Schwenk Umkehrung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
  . Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Neigun

Umg Umkehrung (iRock 6S) oder roe Spiegelwalzenrotationsumkehrung

(iRock 6B)

Normal: Neigungsbewegung ist nicht umgekehrt.

Spiegelwalzenbewegung ist nicht umgekehrt

Umkehrung: Neigungsbewegung ist umgekehrt.

Spiegelwalzenbewegung ist umgekehrt

• MENU-Taste drücken bis ™ em Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (SchwenkUmkehrung) einstehen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
  Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.

Dimmer Invertieren

Standard dimmen: Fader geschlossen (DMX Wert 000) 100% Licht

Fader geöffnet (DMX Wert 255) → Blackout

Invertiert dimmen: Fader geschlossen (DMX Wert 000) → Blackout

Fader geöffnet (DMX Wert 255) 100% Licht

• Drücken sie den MENU Knopf bis im Display angezeigt wird.
• Drücken sie den ENTER Knopf bis das Display anfängt zu blinken.

• Benutzen Sie den DOWN und UP Knopf um den no (normalen) oder (invertierten) Modus auszuwahlen.

• Wenn sie den Modus ausgewählten haben, drücken sie die ENTER Taste zum sichern. (Drücken sie nicht innerhalb 8 Sekunden die ENTER Taste wird dies Funktion nicht gespeichert)

• Um zu den Funktionen ohne speichern zurückzukehren, drücken sie wieder die MENU Taste.

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drücken bis im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern. Das LED-Display schaltet sich nach 40 Sekunden aus.
• (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

dSP Display Umkehrung

Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.

Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.

• MENU-Taste drucken bis iDSP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart DSPI (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu DSPI (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENTÜ-Taste drücken.

Brennweiteeinstellen

Zur Einstellung de Brennweite des Richtstrahls und der Gobos.

• MENU-Taste drucken bis FADU im Display blinkt.
• Drücken Sie auf ENTER damit das Gerät in Mittenstellung gehen
• Sie können den Brennpunkt mit den UP/DOWN Tasten am Gerät regeln (das Display zeigt den aktuellen Brennpunktstand an).
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Selbstest

Zur Aktivierung des eingebauten Selftest-Programms, das alle Mochigkeiten des Geräts aneigt.

• MENU-Taste drücken bis LPSE im Display blinkt.
  Mit EINGABE (ENTER) Selftest starten.
• Zur Rückkehr zu den Funktionen MENTÜ-Taste drucken.

Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis Fhr5 im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Zurückstellung

Zur erzwungen Rückstellung des Geräts.

• MENU-Taste drucken bis -SSE im display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Standardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protocoll ist ein welt verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX Controller und sümmtliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgegliichenen Kabel (z.B. JB Systems ref. 7-0063)in Reihe geschalte sein. Zur Verhinderung von unerwänschten Effekten durch Störungen muss ein 90 bis 120 Endwiderstand verwandt werden. Niemals Y-Splitter-Kabel verwenden, das Funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung besteht seine eigene Startadresses, so dass他们在 Kommando vom Controller auch erreichen und dekodiert werden können.

EINSTELLLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihnen in dieser Bedienungsanleitung zu erlöngen, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display Ir6b/Ir6s angezeigt und sümmtliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hören Sie eine Betriebsgeräusa. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

O Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller

ALS HAUPT-/UNTERGERAT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen halten wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das ersten Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchro n mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgescheltet ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Hauptmenu" nachlesen.

• UTERGERADE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführten

(Schwenk/Neigung des Untergräts ist umgekehrt) → im Menu der Untergeräte zu Option SLnd gehen und auswahlen:

o NormalUntergerat: Untergeraat erarbeitet synchron mit Hauptgeraat.
2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

SLnd

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 "Easy Controller". Diesen keinen Controller einfach an der 1/4" Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuer:

Stand-by	Blackout des Geräts
Funktion	Strobe 1.Gobo / Color sync. strobe 2-sync. strobe 3.Two-light strobe	X/Y bewegte Show Modusausbwal (Show 1 ~ Show 4)	Color/Gobo Auswahl 1. Für Gobowechsel gedrück halten. 2. Für Colorwechsel kurz drücken.	X/Y Bewegungseinstellung 1.Panposition 2.Tiltposition Erst Master einstellen, dann Slaveposition einstellen.
Modus	Sound 1 (LED off)	Sound 2 (LED blinkt normal)	Langsam/Sound 3 (LED on)	Position/Latch (LED blinkt schnell)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsmittelvãte hängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger sāubem.

• Alle Teile stets gut abtrocknen.
• Außer Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifizierten Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:	≈230V, 50Hz
Sicherung:	5A/250V Fast blow (20mm Glas)
Klangregler:	Eingebautes Mikrofon
DMXAnschüsse:	3-pin XLR Stecker/Buchse
Lichtquelle:	ELC 24V 250W
Abmessungen:	695 x 340 x 250 mm
Gewicht:	10,6 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
