GEBRUIKSAANWIJZING IROCK 6S-6B JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te konnen profiteren van alle mogelijkheden en voor uw eigeneiligkeit, geleieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM EN SCHRIJF U IN

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in Lichtshows.

iRock 6S:

• Design scanner van hoge kwaliteit gebaseerd op een ELC 250W/24V lamp
• Perfect voor Pro DJ, verhuurfirma's & discotheken
• Master/slave mode met interne programm's + micro
• DMX 6 kanalen (pan - tilt - shutter&shaking - gobo - colour - dimmer)
• DMX adres kan met de iLEAD controller vanop afstand worden ingesteld
  Optiek van zeer hoge kwaliteit
• 14 + 1 gobo's (ook glasgobo's)
  11 dichroide kleuren + wit
• Dimmer 0-100%, blackout en high speed variabele strobe
• Perfecte contrôle via once iLEAD, SM1612 of enige andere universe DMX controller.
• Micro stappenmotoren voor zeer vloeijebe gewegen

iRock 6B:

Zelfde eigenschappen als iRock 6S
- Met cylindervormige spiegel ipv vlakke spiegel
- Deze cylinder draait in alle richtingen, en stuart stralen in alle richtingen

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• Netsnoer
  Ophangbeugel
• 2 adapters om het toestel rechttop teplaatsen

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektracutie zoveel möglich te vermijden mag u nooit de behuizing verwijdersen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die sich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektroctuie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去en dan 1 metersijken.

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmateriaal te recycleren.
• Een neue lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemporatuur wennen wanner het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfecte te functioneren. Het kan soms zichs schade aan het apparaat toebrachten.
• Gebruik dit apparaatuitsuitluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Plaats de installment op een plaat met goede ventilatie, ver van brandbare materialien en/of vloeistoffen. De installment doeert op minstens 50 cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel zich in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
• Verzeker er U van dat er zich onder de plaat'saar het toestel worden geinstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 Minutes afkoelen alvorens de lamp te verrangen of alvorens te starten met de onderhoudsbeurt.
• Trek altijd de stekker uit wonneer het apparaat gedurende langere tijd Niet wordt gebruikt of alvorens de lamp te verwangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installment behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan de beschikbare spanning nied hoger is dan die aangegeven op de achechterzijde van het toestel.
• De elektrische kabel behoort alsigt in uiststekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is. De kabel要去 verwangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschikte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen moeten verrangen worden als ze zichtaar beschadigd+zijn.

• Gebruik best de originele verpakking als het toestel vervoerd要去en.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in delichtbron. Gebruik het lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het verrangen van een lamp of van het geven van een onderhoudsbeurt, 10 minutes na het uitzetten van de instalatie met het openen ervan totdat het apparaat is afgekoeld. Trek.altijd de stekkeruit het stopcontact voor U begint aan het onderhoud. Gebruik.altijd hetzelfde type reserveonderdelen

(lampen, zekeringen, e.d.) Gebruik bij het vertvangen van onderden uitsluitend authenteke reserveonderdelen.

• Zet het toestel af en trek de netstekker uit het stopcontact.
• Wacht 10 minutes tot het apparaat is afgekoeld.

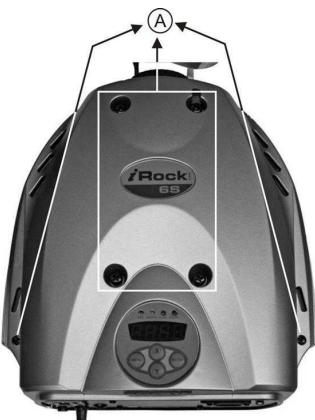

• Schroef de 6 schroeven los die het lampcompartment afsluiten aan de voorzijde van het toestel (A op de Foto)

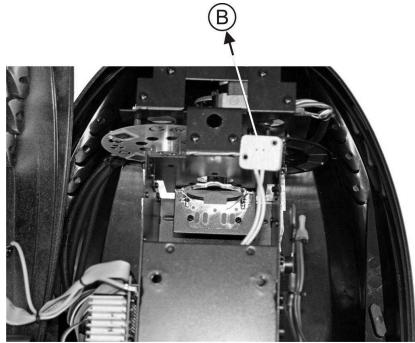

• Aan de binnenzijde zult U de lampenhouser zich. Trek de lampenhouser voorzichtig uit het lampcompartment.
• Verwijder de oude lamp. Bij het verwijderen van de oude lamp houdt U de lampenhouser vast. (B op de Foto)
• Houd de lampenhouser vast verwil U de neue lamp rustig in de lampenhouser drukt.

Opgepast! Controleer het etiket acheter op het toestel of kijk maar de technische karakteristieken in deze gebruikswijzing om te weten welke

lamp U moet gebruiken. Gebruik nooit een lamp met een hogere wattage. Lampen met een hogere wattage produceren temperaten watoor het apparaat Niet ontworpen was. Als het apparaat een lampentransformer gebruikt, za hij verbranden wegens de te groe belasting.

• Raak de lamp Niet met blote handen aan; dit zal de levensduur van de lamp drastisch verkorten. Indien U de lamp aaarakte, maak hem dan schoon met een lapje en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installereren.
• Plaats de neue lamp terug in het apparaat. Vergewis U ervan dat geen draden de lamp raken. (C op de Foto)
• Sluit het lampcompartment met de schroeven.
  Klaar.

ROTERENDE GOBOS VERVANGEN

OPGELET: Installee de gobo's alleen als het toesteluit staat!

Maak nooit de schroeven van de roterende gobo's los. Zo opent u het rollager. Dit herstellen is uiterst moeilijk!

• Schakel het toestel UIT en trek de stekker UIT het stopcontact.
• Open het plastieken deksel (4 schroeven)

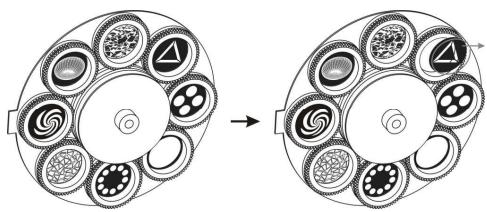

• Lokaliser het gobowiei en verwijder de bevestigingsring van de gobo die u wilt verwangen met gespast gereedschap.
• Verwijder de gobo en installeer de neue gobo.
• Druk de bevestigingsring samen enplaats hem voor de gobo.
  Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoord worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installereringmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel要去 regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte verilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende verilghesdevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdebeveilig te fault.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieoppeningen, anders zou dit oververhitting tot gevolg können haben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldorens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeur door een vakman om te controlleden of de verilgheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.
   2.LEDS

DMX	Aan	DMX signaal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Omtering te gaan in de geselecteerde functies
UP	Omverder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microloon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.
3. MICROFOON: worden gebruikt om de ingebouwde programma's aan te sturen op het ritme van de muziek.

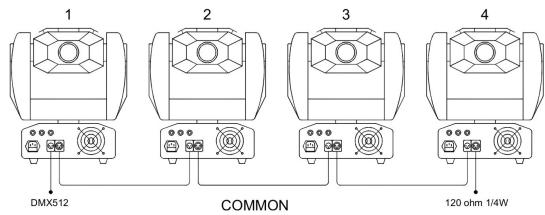

4. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

HOOFDMENU:

• Druk op de MENU toets om een van de pre-set functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER toets. De display zal knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geseleerd hebt moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden zal de display automatisch maar de hoofdfuncties terugkeren zonder ieits veranderd te hebben. Om maar de functies terug te keren zonder ieits te wijzigemen要去 urep op de MENU toets drukken. De hoofdfuncties worden hier rechts weergegeben.

Addr

DMX512 Adresinstalling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot Rddr op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wanner het juiste adres op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch.
weer maar de hoofdfuncties zonder ieits gewijzigd te hebben)

Om maar de functies terug te keren zonder iota's te wizigen moet u weeper op de MENU toets drukken.

SLND

Slave Mode

Wordt gebruikt om het slave toestel synchroon of gegenovergesteld te latent werken ten opzichte van de master.

• Druk op de MENU toets tot [shn] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [L] (normal) of [L] (2 light show) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ie's gewijzigd te hebben) Om waar de functies terug te keren zonder ie's te wijzigoen moet u weer op de MENU toets drukken.

blnd

Blackout Mode

Black-out mode: wonneer geen enkel DMX signalaal gedetecteerd worden, dan gaat het toestel over maar de black-out modus en wacht op het volgende DMX signalaal.

No blackout mode: wonneer geen enkel DMX signal gedetecteerd worden, dan schakelt het toestel automatisch over maar standalone werking.

• Druk op de MENU toets tot blfd op de display weergegeben worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om bo (yes blackout) of nba (no blackout) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder iets gewijzig te hebben)

Om waar de functies terug te keren zonder ieets te wijzigelen moet u weeer op de MENU toets drukken.

Color Mode

Normal: u=kunt allen volle kleuren selecteren.

Split colors: u kurz zowel volle kleuren als 2 naast elkaar ligende kleuren van het kleurenwiel selecteren.

• Druk op de MENU toets tot [Lnd] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of SC (split color) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigoen要去 u weeer op de MENU toets drukken.

Pan Inversion

Normal: Pan beweging worden nicht omgekeerd.

Pan inversion: Pan beweging werkt tegenovergesteld

• Druk op de MENU toets tot [P3] op de display waergegeben worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (normal) of (pan inversion) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieets gewijzigd te hebben) Om waar de functies terug te keren zonder ieets te wijzigen moet u weer op de MENU toets drukken.

Tilt Inversion (iRock 6S) of

Barrel Rotation Inversion (iRock 6B)

Normal:

Tilt beweging worden nicht omgekeerd.

Barrel beweging wordt nicht omgekeerd.

inversion:

Tilt beweging werkt gegenovergesteld.

Barrel beweging werkt gegenovergesteld.

• Druk op de MENU toets tot [L] (Trob) op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (normal) of (tilt/barrel rotation inversion) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer aan de hoofdfuncties zonder iets gewijzig te hebben)

Om maar de functies terug te keren zonder ieets te wijzigen moet u weeer op de MENU toets drukken.

Dimmer Inversion

Standaard dimming: fader gesloten (DMX waarden 000) volledige luchtuitstoot fader open (DMX waarden 255) blackout

Inversed dimming: fader gesloten (DMX waarden 000) blackout fader open (DMX waarde 255) volledige lichtuitsstoot

• Druk op de MENU toets tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (dimmer inversion) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieets gewijzigd te hebben) Om waar de functies terug te keren zonder ieets te wijzigoen moet u weer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display is uit wanner deze nicht gebruikt worden.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wanner nicht in gebruik).
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen. De led display stopt met werkna ongeveeer 40 seconden (anders koert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder iets gewijzigd te hebben) Om maar de functies terug te keren zonder iets te wijzigien moet u weer op de MENU toets drukken.

Display Inversie

Display normal: display kan afgelezen worden wanner het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanner het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan maar [dSP] (omgekeerde weergave), deze optie za automatisch behouden worden na 8 seconden. Of druk werk op de ENTER om terug te gaan� [dSP] (gewone weergave).
• Druk op de MENU toets om maar de functies sheer te keren.

Focus Adjust

Deze functie helpt u bij het afstellen van de focus van de Lichtstralen en gobo's.

• Druk op de MENU toets tot FRdu knippert op de display.
• Druk op de ENTER toets en het toestel zal zich focussen op de centrale positie
  U kurz de focus instellen met de UP/DOWN toetsen (op de display worden de focuswaarde weergegeven).
• Druk op de MENU toets om maar de functies waar te keren.

Self-Test

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle möglichkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot ESE knippert op de display.
• Druk op de ENTER toets om het interne self-test programme te starten.
• Druk op de MENU toets om maar de functies sheer te keren.

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee ter geven.

• Druk op de MENU toets tot FhrS knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel waar te geven op de display.
• Druk op de MENU toets om maar de functies waar te keren.

Reset

Wordt gebruikt om een algemene reset van het toestel UIT te voeren.

• Druk op de MENU toets tot [SSE] knippert op de display.
• Druk op de ENTER toets om alle kanalentering in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies wee ter keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfigatie van het toestel om een reset via DMX uit te voeren.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente"lichteffecten. U moet een "kettingverbinding" makes tussen uw DMX controller en alle andere licheffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit.Om vreemde reacties van uw licheffecten te voorkomen, die te wijten zich aan allerlei storingen, moet u een signaalbegrenzer van 90 tot 120 plaaten aan het einde van de ketting. Gebruik nooit Y- splitsingskabels, dit za eenvoudigweg nicht werken!

Elklichteffect in de ketting moet haar eigenaar startadres hebben zodat het toestel weet welke instructies er van de controller要去en opgevolgd worden enwelke Niet.

HOE HET JUISTE STARTADRES INSTELLEN:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het is darüber onmogelijk om u in deze handleidinguit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

• DMX-CONFIGURATE VAN DE IROCK 6S-6B:

DMX512 Configuration
Ch1	Ch2		Ch3	Ch4
Pan	iRock 6S	iRock 6B	Shutter/Shaking	Gobo
	246-255 Stopped248-255 Open			iRock 6S-6B
	245 Fastest speed clockwise247 Fastest speed Shaking			255 Fastest speed Gobo change
	135 Slowest speed clockwise132 Slowest speed shaking131 Fastest speed shutter077-085069-076060-068052-059043-051035-042026-034018-025009-017000-008			128 Slowest speed Gobo change
	121-134 Stopped120 Slowest speed counterclockwise16 Slowest speed shutter008-015 Open000-007 Blackout
	010 Fastest speed counterclockwise000-007 Blackout
Ch5			Ch6	Ch7
Color			No function	Dimmer
Normal		Split		255 0%
255 Fatest speed Rainbow effect128 Slowest speed Rainbow effect118-127 Pink107-117 Yellow096-106 Orange086-095 Light Green075-085 UV Purple064-074 Blue054-063 Red043-053 Amber032-042 Light Blue022-031 Magenta011-021 Green000-010 White		255 Fastest speed Rainbow effect128 Slowest speed Rainbow effect121-127 Pink113-120 Yellow+Pink106-112 Yellow098-105 Orange+Yellow091-097 Orange083-090 Light Green+Orange076-082 Light Green068-075 UV Purple061-067 Blue053-060 Red+Blue046-052 Red038-045 Amber031-037 Light Blue023-030 Magenta016-022 Green+Magenta008-015 Green000-007 White

HOE DIT TOESTEL BEDIEN

Telkens u het toestel aan zet zal er Ir6b/Ir6s op de display verschijnen en zullen alle motoren maar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna zal het toestel waar zijn om DMX signalen te ontvangen of om de ingebouwde programma'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

O Via de ingebouwde master/slave programma's
o Via de eenvoudige CA-8 controller
Via een universe DMX controller

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de toestellen via master/slave met elkaar te verbonden zijn, dan za het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zich op de DMX ingang van het eerste toestel,+zijn master LED zar continu aan zich en de sound LED zar knipperen op het ritme van de muziek.

• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichshow te creeren kut u gecontrasteerde bewegingen invoeren (pan/tilt van het slave toestel werkdt omgeeerd) In the menu van het slave toestel kut u maar optie SLfd的那一 de volgende selectie make:

Normal slave: slave werkt synchroon met de master.
5d 2 light show: slave werkt gegenovergesteld ten opzichte van de master.

VIA DE EENVODIGE CA-8 CONTROLLER:

Wonneer de toestellen in Master/slave configuratie gebruikt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit dezekleine controller aan op de 1 / 4" jack van de master. Zo kut u de volgende functies van op afstand bedieren:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light" strobo	X/Y bewegings showmodus selectie (Show 1 ~ Show 4)	Color/Gobo selectie 1. Blij duwen voor gobo 2. Duw kort voor kleurverandering	X/Y beweging instelling 1.Pan positie 2.Tilt positie Stel eerst het Master toestel in, stel daarna de de positie van de Slave toestellen in.
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snel)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toesteluit, trekd netstekkeruit het stopcontacten wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebrukt om het te toestel te installereren en al zijn onderdelen要去en goed vastgedraaid zich en@mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdt worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatin worden uitgevoerd om een zo goed möglichke luchtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: een klamma, rokeringe of bijzonder vuile omgeving kan een grotere oopenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens één keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaampersoneel!!

DMXverbinding: 3 pins XLR mannelijk/vrouwelijk

Lamp: ELC 24V/250W

Afmetingen: 695 × 340 × 250 ~mm

Gewicht: 10,6

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
