GEBRUIKSAANWIJZING CDX.2 JBSYSTEMS LIGHT

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit SYNQ® product. Om ten volle te kunnen profiteren van alle möglichkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

VERGEET NIET UW SYNQ AANKOOP TE REGISTREREN. ZO ONTVANGT U AUTOMATISCH EEN BERICHT BIJ NIEUWE SOFTWARE UPDATES!

SURF NAAR: WWW.SYNQ-AUDIO.COM/REGISTER/

EIGENSCHAPPEN

MPEG1 layer3 (32 + 44,1 + 48kHz)
MPEG2 layer3 (16 + 22,05 + 24kHz)
MPEG2.5 layer3 (8 + 11,025 + 12kHz)

• Volledige MP3 weergave (max. 999 MP3-files / 255 Mappen per CD)
• Ondersteunt zowel de CBR als de VBR transmissiesnelheden.
• Alfanumeriek VFD display voor uitlezing van CD-TEXT en MP3 ID3v2 tags.
• PCMS(Permanent Cue Memory System) voor het permanent memoriseren van rue punten en naadloze loops.
• Autoloop functie: maakt automatische 4Beat loops.
• Loop/extend functie (van 1/256 tot 32/1 loops)
• 4 Hot Cue toetsen voor het opslaan van cue punten en/of naadloze loops
• Tot max. 4 naadloze loops per track, voorzien van reloop/stutter functie
• Naadloos bewerken van loops in "real-time!"
• Visuèle indicatev van de loop lenght.
• Volledig automatische beat counters met extra TAP functie
• Pitch Lock (Master Tempo) behoudt de toonhoogte verwijl u de beat of snugheid verandert
• Pitch Control tot +/-100% (keuze UIT: +/-4% * +/-8% * +/-16% * +/-100%)
• Pitch bend functie via jog dial en toetsen
  Leest CD-DA, CD-R, CD-RW
  20Sec Anti Shock geugeen
• Frame opzoeking tot op 1/75sec, eveneens met MP3 files
• Direct programmebare cue ("Cue on the fly")
• Ultra snelle memory start binnen 10msec
• Fader start, fader stop, (back cue) met auto cue functie(-48dB)
• Relay Play (beurtelings weergave van beiden CD spelers)
• S/PDIF digitale audio uitgangen
• Verschillende tijdsaanduidingen: verlopen, blijvende en totaal blijvendeijd.
• Single/continuous play
• CD-lade sluit automatisch na 60seconden
• Automatische Sleep functie verlengt de levensduur van de laser

VóR DE INGEBRUIKNAME

Controleer of de volgende onderdelen in de verpakking zitten:

CD spelER
Bedieningspaneel
- Handleiding
- Voedingskabel
- Een paar cinch kabels
mini-DIN kabel
- Een paar fader startkabels (mini-jack/mini-jack)

WAARSCHUUNG: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen.

Laat de herstellingswerken enkel UITvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gegelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbolism betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Om brand en elektrocutie te vermijden mag u dit toestel nooit bloatstellen aan regen of vocht. Plaats nooit metalen voorwerpen of mors nooit vloeistoffen in het toestel. Elektrocutie en een slechte werkung konnen hieruit resulteren.

INSTALLLATIEAANWIJZINGEN:

• Hetplaatsen en het gebruiken van het toestel tijdens lange periodes in de nabijheid van warmtebronnen zoals versterkers, spot's, enz. zullen de prestaties van het toestel negatif beinvloeden en konnen het toestel zichs beschadigen.
• Het toestel kan in een 19-inch rack ingebouwd worden. Bevestig het toestel door middel van de 4 schroefsleuven die zich in de frontplaat bevinden. Gebruik enkel vijzen van een gedast formaat. (de vijzen zichniet meegeleverd) Zorg ervoor dat het toestel zo weinig möglich schokken en trillingen ondergaatijdens het transport.
• Wanner het toestel ingebouwd is in een cabine of een flight case moet u er wel voor zorgen dat het toestel goed geventileerd worden, zodanig dat de warmte die het toestel ontwikkeld goed geëvacueerd worden.
• Om condensvorming te voorkomen na het transport moet u het toestel deijd laden om zich aan te passen aan de omgevingstemperatuur, vooral als het toestel vanuit een koele plaatnsaar een warmere ruimte overgeplaatst wordt. Condens verhinder soms de goede werkig van het toestel.
• Wees voorzichtig in de keuze van deplaats waar u het toestel wilt installereren. Vermijdt

de nabijheid van warmtebronnen. Vermijd ondergronden die onderhevig zijn aan trillingen of stoffige en vochtigeplaatsen.

• De CD speler werkt normal op oppervlakken met een helling van maximum 15^ .
• Wees zeer voorzichtig met het manipuleren van CD's, raak ze nooit aan met natte of vuile handen.
• Vuile CD's moeten eerst gereinigd worden met een hiervoor special ontworpen doeken reingingsproduct.
• Gebruik nooit zwaar beschadigde CD's (gekrast of verrormd) Zij hunnen uw toestel beschadigen.
• Om brand en elektrocutie te vermijden mag u dit toestel nooit bloatstellen aan regen of vocht.
• Om elektrocutie te vermijden mag u nooit het deksel van het toestel openmaken. Wendt u tot uw dealer als er zich een probleem voordoet.
• Plaats nooit metalen voorwerpen of mors nooit vloeistoffen in het toestel. Elektrocutie en een slechte werkig hunnen hieruit resulteren.
• Deze CD spelER is uitgerust met een halfgeleidende laser. Om van uw muziek te genieten dank zij een normale werkung van het toestel is het aangeraden om uw toestel te gebruiken in een ruimte met een temperatuur zusammen 5^ en 35^ .
• De CD speler mag door niemand geregeld of hersteld worden, uit gezonderd door een ervaren technicus.
• Dit toestel kan storingen veroorzaken bij radio en televisioneontvangst.

REINIGEN VAN DE CD SPELER:

Reinig het toestel met een zicht,信息披露doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

AANSLUITINGEN

BASISAANSLUITINGEN:

• Verbind de mini-DIN kabel zusammen het bedieningspaneel en de CD speler (CD lader).
• Gebruik de meegeleverde cinch kabels om de audio uitgangen van de CD speler te verbinden met de CD ingangen van uw mengtafel.
• Verbind eveneens de 2 fader start kabels indien uw audio mixer voorzien is van fader start aansluitingen. (Synq® of Pioneer® compatibel)
• Verbind de voedingskabel.

CONTROLE EN FUNCTIONS

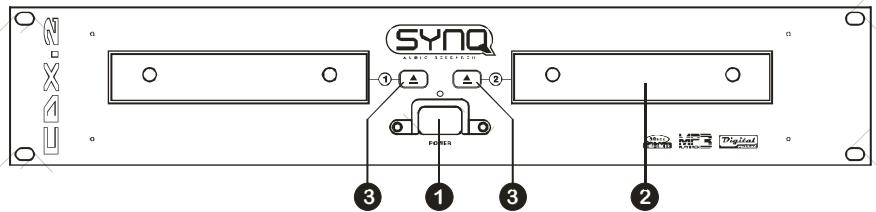

CD SPELER - VOORKANT:

1. Power (Power ON/OFF switch): Wanner de voedingsschakelaar ingedrukt worden gaat het toestel aan en gaat de blauwe Led branden.
2. Disc tray: Gebruik de OPEN/CLOSE toetsen om de CD lade te openen en een CD in het toestel teplaatsen.
3. OPEN/CLOSE toets: gebruik deze toets om de CD lade te openen of te sluiten. Deze toetsen können nicht gebruukt wordenijdens het afspelen van een CD. Indien de lade nied gesloten worden, za deze na 60sec. automatisch sluiten om schade te voorkomen.

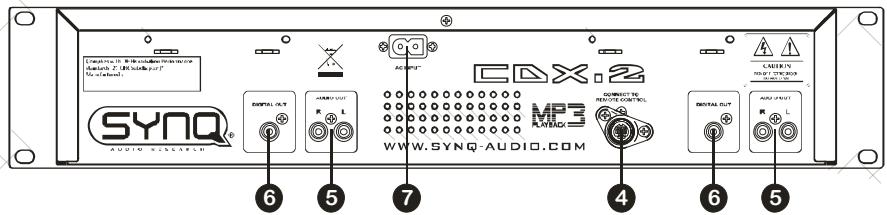

CD SPELER - ACHTERKANT:

1. Control connector: geleuk de meegeleverde mini-DIN kabel om deze uitgang te verbinden met het bedieningspaneel.
2. Audio outputs: Uitgang van het audio signal van elk van de CD spelers. Gebruik de meegeleverde cinch/cinch kabels om deze uitgangen te verbinden met de CD/line ingangen van uw mengtafel.
3. Digital out socket: sluit dit digitale uitgangssignaal (S/PDIF formaat) eventeel aan op een digitale versterker of een digitale recorder (vb. Mini disc)
4. Mains input: Verbind de CD speler met het 230V AC net door middel van de meegeleverde voedingskabel.

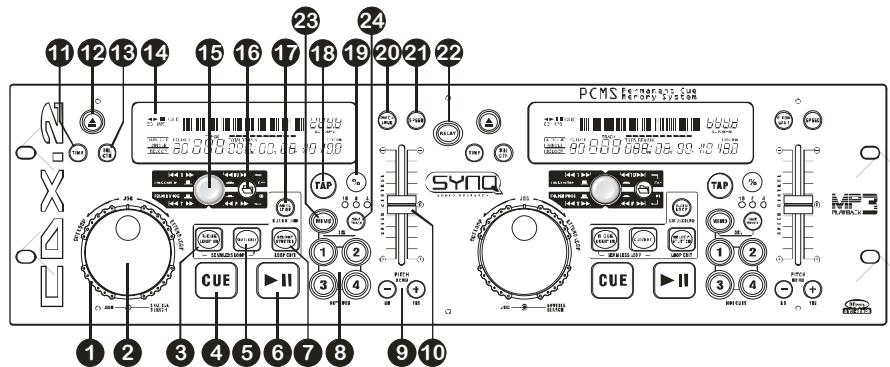

BEDIENINGSPANEEL - VOORKANT:

1. SEARCH WHEEL (BUITENSTE RING): Dit wieel heeft 4 voorwaartse en 4chterwaartse snugheidsposities voor het snug opzoekeken van muziekfragmenten. Hoeverder u het wiel in elke richting draait, hoe vlugger u door de mumiek heben gaat.

2. JOG WHEEL (BINNENSTE RING): Dit jog viel—heeft 3 functies, afhankelijk van de modus waarin u werkkt.

3. Met het jog viel kunt uTRAAG de frames (1/75sec) opzoekenen wanner de CD nicht afgespeeld wordenaar in pauze of op een Cue punct staat. Om een newu Cue punct in te stellen draait u aan het wieletot u op de juiste plaats bent, daarna drukt u op de PLAY of LOOP IN toets.Druk verwolgens op CUE om hier het ingegeven "CUE PUNT" terug te keren .

4. Tijdens de weergave van een nummer kan men met het jog welde sleheid van de weergave tijdelijk verhogen door het wel in wijzerzin te draaien of verlagen door het wel in gegen wijzerzin te draaien tot +/-10%. De waarde van de sleheidsverandering wordt bepaald door de sleheid van de rotatie van het wel.

5. Parameters van sommige geseleerde effecten können eveneens aangepast worden door middel van het jog viel.

6. R.CUE/LOOP IN toets: Laat u toe het Cue punt in te stellen zonder de weergave van de CD te stoppen (CUE ON THE FLY). Deze toets bepaalt ook het beginpunt van een naadloze Loop. Wanner u op een van de HOT CUE toetsen drukt worden het startpunt ook gekopieerd maar deze toets.

7. CUE toets: Als u op de CUE toets druktijdens de weergave, dan veroorzaakt dit een onmiddellijke terugkeer maar de positie waar de weergave gestart ward. De weergave start onmiddelijk vanaf het geprogrammeerde Cue punt, en duurt verder zolang de CUE toets ingedrukt blijft. De CD speler springt terug maar het Cue punt zodia de CUE toets losgelaten worden. Wanner het toestel in pauze modus staat (Play/Pause LED knippert) kan het Search en/of het Jog weil gebruikt worden om een ander startpunt te kiezen. Door op de PLAY/PAUSE toets en nadien op de "CUE" toets te drukken kutu dit neue Cue punt bevestigen. De CUE LED zar branden zolang de Cue toets ingedrukt blijft, tot de CD terugkeert maar zijn startpositie.

8. OUT/EXIT toets: Wordt gebruikt om het eindpunt van een Loop te bepalen. De CD speler start het afspelen van de naadloze Loop tot wanner u terug op deze toets drukt om de Loop te verlaten. Wanner een Loop geprogrammeerd is maar nicht afgespeeld worden kan men zo ook het aflezen van de Loop herstarten. Deplaats in het nummer waar u op deze toets gedrukt heeft za opgeslagen worden als/Newe eindpunt van de Loop. Als U in "loop edit" mode bent dan za het indrukken van de

HANDLEIDING

OUT/EXIT toets het bewerken van de loop beeindigen en wordt het neue loop eindhoven opgeslagen.

1. PLAY/PAUSE toets: Telkens u op de PLAY/PAUSE toets drukt zal de CD speler overgaan van afspelen maar pauze of van pauze maar afspelen. De toets knippert zolang de CD speler in pauze staat.

2. RELOOP/STUTTER toets: Deze toets heeft 3 functies:

3. RELOOP: Als een Loop geprogrammeerd was en u hebt op de OUT/EXIT toets gedrukt, druk dan op de Reloop toets om terug over te gaan maar het afspelen van de Loop. Druk op de OUT/EXIT toets om de Loop terug te verlaten. (start en eindhoven van de Loop blijven onveranderd)

4. STUTTER: Wanner een Loop afgespeeld wordenkestuntuopdeze toets drukken om de Loop onmiddelijk te herstarten. U kunt ook op deze toets drukken wanner een nummer geen loop afspeelt. Telkens u op de RELOOP/STUTTER toets drukt herstart de muziek vanuit zich geprogrammeerd Cue punt. Het stotter effect (stutter) LAST 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

5. EDIT LOOP FUNCITIE STARTEN: Als er een loop geprogrammeerd is (LOOP IN en OUT/EXIT toetsen lichten op) dan kan U de "loop edit" functie starten door de RELOOP/STUTTER toets in te drukken tot er op het scherm "Loop Edit" verschijnt.

6. HOT CUE toetsen: 4 programmeerbare toetsen waarin u gewone Cue punten en/of Loops kunt opslaan. Deze toetsen kleuren groen als er een gewoon cue punt werd opgeslagen en knipperen als er een loop werk opgeslagen. Alle opgeslagen Cue punten en Loops konnen opgeslagen worden in het permanente geheugen om later opnieuw gezruikt te worden. Deze eigenschap noemt men "PCMS Permanent Cue Memory System". Zie het volgende hoofdstuk voor verdere informatie over het programmeren van Cue punten, enz.

7. PITCH BEND toetsen: De slenelheid verhoogt wanner men op de “+ toets” drukt en keert waaroornspronkelijke slenelheid wanner de toets losgelaten worden. De slenelheid daalt wanner men op de “- toets” drukt en keert waaroornspronkelijke slenelheid wanner de toets losgelaten worden. Deze toetsen kannen gebruikt worden om de beats van 2 nummers op elkaar af te stellen. Zij worden ook gebruikt voor het bevestigen (of annuleren) van vragen die soms getoond worden op het scherm.

8. SPEED schuifregelaar: Druk op de SPEED toets, zodat deze aan is. De snugheid kan bijgeregeld worden tot +/-100% door de schuifregelaar te verzieten. De snugheid zal nicht veranderen als de SPEED toetsuit staat. U kunt het bereik van de snugheidsverandering instellen de % -toets".

9. TIME toets: De TIME toets staat u toe over te schakelen waar het weergeven van de reeds verstretenijd, de resterendeijd van het nummer of de totaal resterendeijd van de CD. (standaard = resterendeijd van het nummer) Opgelet: de totaal resterendeijd van de CD is Niet beschikkaar voor MP3 CD's.

10. OPEN/CLOSE toetsen: Druk op deze toets om een CD te laden of uit te werpen. Elke druk op de toets zal de CD lade openen of sluiten.

OPMERKING: De CD lade kan nicht geopend wordenijdens het afspelen van een CD. Druk eerst op PLAY/PAUSE toets om het afspelen te stoppen..

1. SGL/CTN: U kunt kiezenussen "single track mode" en "continuous play".

2. Continuous play: de volledige CD za afgespeeld worden zonder onderbreking. (meestal geleukt in taverne's)

3. Single track: de CD speler stopt aan het einde van elk nummer en wacht aan het begin van het volgende nummer. (meestal gebruikt door deejays)

Druk op de SGL/CNT toets gedurende meer dan 1seconde om over te schakelen van de normale maar de "auto cue" modus (of omgekeerd). In "auto cue" modus zal de CD speler wachten aan de eerste muzikale noot van elk nummer. Dit betekent dat slecht

geindexeerde CD's geen hindernis vormen voor de onmiddelijkke startmogelijkheden van deze CD speler. Dit is een zeer nuttige eigenschap voor deejays!

1. VFD Display: toont alle belangrijke informatie tijdens het gebruik. Zie de volgende paragraaf om hierovereer te vernemen.

2. TRACK/FOLDER keuzeknop: Deze multifunctionele keuzeknop worden met de FOLDER toets geleukt om de tracks en mapperen op de CD te selecteren:

3. TRACK MODE: Druk op de FOLDER toets zoday deze uit staat om de track modus te activeren: ook al bevat de CD subfolders (mappen) dan za de CDX-2 hiermee geen rekening houden en de tracks weergeven alsof er geen mapperpen zijn.

4. Nummers selecteren: draai aan de TRACK/FOLDER keuzeknop om het gewenste nummer te zoeken. Als Uijdens het draaien de keuze knop indrukt dan verloopt het zoeken per 10 nummers.
5. Tonen van de namebij MP3 files: Als een MP3 nummer ID3tag informatie bevat dan worden deze automatisch weergegeven. Drukt U 1x op de keuzeknop dan worden onmiddelijk de titel van het nummer getoond. Druk de keuzetoets 2x kort na elkaar in om onmiddelijk de nam van de uitvoerder te tonen.
6. Tonen van de nameb bij audio CD's: Als een audio CD numerieke CD-TEXT informatatie bevat dan worden de namen automatisch getoond. Drukt U 1x op de keuzeknop dan wordt de naam van het album getoond.
7. FOLDER MODE: Druk op de FOLDER toets zodat deze aan staat om de folder modus te activeren: als de CD subfolders (mappen) bevat dan kan UDEXe afzonderlijk oproepen:
8. Folders selectoren: Om een map te zoeken en selecteren drukt U de keuzetoets in verwijl U draait.
9. Nummers selecteren: Van zodra U in de juiste map bent kan U aan keuzeknop draaien zonder deze in te drukken om een van de nummers in deze map te selecteren. Als U aan het einde van de map komt dan begint U terug vooraan in de map.
10. Tonen van de namebij MP3 files: Als een MP3 nummer ID3tag informatie bevat dan worden deze automatisch weergegeven. Drukt U 1x op de keuzeknop dan worden onmiddelijk de foldernaam getoond. Druk de keuzetoets 2x kort na elkaar in om onmiddelijk de titel van het nummer te tonen. Druk de keuzetoets 3x kort na elkaar in om onmiddelijk de naam van de uitvoerder te tonen.
11. FOLDER Toets: metzsche toets kiest U:tussen de folder en track modus.
12. AUTO LOOP Toets: Met deutsche toets kan U 2 verschillende functies activeren:
13. Loop speelt NIET: Als er geen loop speelt dan kan U volledig automatisch een 4Beat loop aanmaken door op het juiste moment deze toets in te drukken. In de volgende paragraaf krijgt U hierover meer uitleg.
14. Loop speelt: tijdens het afspelen van een loop za het indrukken van de AUTO LOOP toets de "loop cut/extend" functie activeren. In de volgende paragraaf krijgt U hierover meer uitleg.
15. TAP toets: De CDX-2 heeft een volledig automatische BPM-counter. In sommige uitzonderlijke gevallen kan de automatische beat counter Niet werken zoals het hoort (onregelmatige beats of eenvoudigweg geen beats te bespeuren). In dit geval(Int) u de beat counter helpen door manueel op deze toets te tokkelen op het ritme van de muziek. Na het gebruik van de TAP functie kan U de BPM-counter terug in automatische mode zetten door de TAP toets in te drukken tot er in de rechtter bovenhoek van het scherm terug "AUTOBPM" verschijnt.

16. PITCH RANGE toets: Telkens als U deze toest indrukt worden de schaal van de slelheidsfader aangepast. Voor gewone audio CD's kurz u +/-4%, +/-8%, +/-16% en +/-100% kiezen. De +/-100% optie kan nicht gelebruikt worden bij MP3 CD's.

17. PITCH LOCK toets: (Master Tempo) activeert de Pitch Lock functie. Deze functie LAST U TOE DE Snelheid van een nummer te regelen door middel van de Pitch Control schuifregelaar, zonder de toonhoogte te wijzigen. Deze toets worden blauw wanner de Pitch Lock ingeschakeld is.

18. SPEED toets: Deze toets worden gebruikt om de snugheidsregeling aan en uit te schakelen.
19. RELAY toets: wonneer u de Relay functie aanzet worden er afwisselend een nummer afgespeeld van beiden CD spelers tot wonneer de Relay functie weeer uitgeschakeld worden. U kunt steeds een neue CD in de CD speler steken die wacht in de stand-by modus. Zo kunt u een eindhoven programma creeren. Dit is perfect voor het gebruik in taverne's, enz.
20. MEMO toets: worden gebruikt om Cue punten en Loops op te slaan in de Hot Cue toetsen. Om een Cue punt of loop op te slaan drukt U eerst op de MEMO toets zodat deze oplicht, nadien drukt U op een van de 4 HOT CUE toetsen. Om delen van het permanente cue geheugen te wissen drukt U de MEMO toets en de SAVE TRACK toets samen in. In de volgende paragraaf krijgt U hierover meer uitleg.
21. SAVE TRACK toets: worden gebruikt om de inhoud van de 4 HOT CUE toetsen maar het permanente Cue geheugen te kopieren. Druk deze toets samen met de MEMO toets in om delen van het permanente cue geheugen te konnenissen.

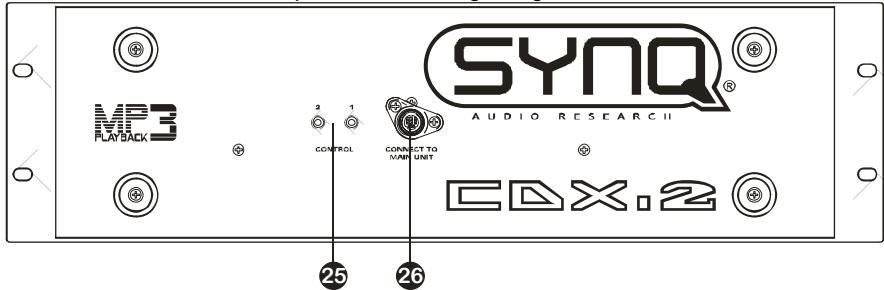

1. FADER START aansluitingen: wonneer u een mengtafel hebts die uitgerust is met een fader start functie, verbind dan de CD spel er met de fader start aansluitingen van de mixer. Let er wel op dat deze aansluitingen nooit verbonden worden met eén of andere spanning.

Opgelet: Deze afstandbediening is enkel verenigbaar met een bepaald type mixers (Synq® of Pioneer® compatibel.)

1. CONTROL CONNECTOR: Verbind deze aansluiting met de CD speler door middel van de meegeleverde mini-DIN kabel.

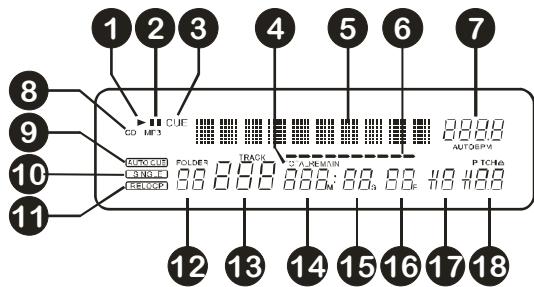

VFD SCHERM:

1. PLAY: verschijnt tijdens het afspelen van een CD.

2. PAUSE: verschijnt wanner de CD speler in pause of in cue modus staat.

3. CUE: verschijnt wanner de CD speler Stand-by staat aan het master cue punt.

4. ELAPSED, TOTAL REMAIN: toont aan dat de tijd die weergegeven is op het scherm de verstreken tijd (elapsed), de totaal resterende tijd van de CD (total) of de resterendearend van het nummer (remain) is.

5. ALFANUMERIEK DISPLAY: toont de namev van folders en MP3 nummers. Voor MP3 nummers opgenomen in CBR wordt ook de bitrate getoond. Voor opnames in VBR toont het scherm "VBR". Als normale audio CD's CD-TEXT informatatie bevatten dan wordt deze ook getoond. Als er geen CD-TEXT informatatie gezonden wordt dan toont het scherm "no CD-TEXT". Ook allerlei interactieve informatatie en vragen worden hier weergegeven.

6. TIME BAR: heeft 2 functies:

7. Tijdens normale weergave: toont u ofwel de verstreken tijd, ofwel de resterende tijd, afhankelijk van de keuze die gemaakt ward door middel van de TIME toets. De Time Bar begint te flitsen aan het eind van elk nummer om de gebruiker te verwittigen dat het hoog tijd is om tot de actie over te gaan.

8. Tijdens het afspelen van een loop: toont dearend tot het einde van de loop. Deze aanduiding helpt U bij het bepalen wanner een naadloze loop opnieuw begint.

9. BPM UITLEZING: de automatische beat counter geeft het aantal Beats Per Minuut weer op het scherm. In manuele modus toont het scherm "BPM". Als de beat counter in automatische modus werkdt dan toont het scherm "AUTOBPM". (druk de TAP toets gedurende +/-2sec. in om waar automatische modus over te schakelen)

10. CD/MP3 indicator: toont "CD" als er een gewone audio CD worden afgespeeld en "MP3" als er een MP3 CD in de lader zit.

11. AUTO CUE: verschijnt wanner de "auto cue" functie geactiveerd is. Zie SGL/CTN toets.

12. SINGLE: verschijnt wonneer men gekozen heeft om slechts eén nummer te lezen. Wonneer Single Niet verschijnt, za de CD speler de volledige CD lezen zonder onderbreking. Deze functie worden ingesteld door middel van de SGL/CTN toets.

11.RELOOP: wijst u erop dat een Loop worden afgelezen. (herhaalt een bepaald deel van een nummer)

• RELOOP Flitst: een Loop is geprogrammeerd en wordt afgespeeld.

• RELOOP blij aan: een Loop is geprogrammeerd maar worden nicht afgespeeld.

• FOLDER: toont het nummer van de geselecteerde folder.
  13.TRACK:Toontu welk nummer van de CD afgespeeld wordt.

• MINUTE: Geeft de tijdsinformatie van het lopende nummer weer in "minuten".
• SECOND: Geeft de tijsdinformationatie van het lopende nummer weer in "seconden".
• FRAME: Geeft de tijsdinformationatie van het lopende nummer waar in "frames". (1 frame = 1/75^th sec.)
  17.ANTI SHOCK EN BUFFER INDICATOR: toont het aantal seconden muziek in het buffergeheugen.
• PITCH DISPLAY: toont de procentuele afwijking van de afspeelsnelheid, ingesteld met de snugheidsregelaar. Een Klein, rood hangslot worden getoond als de pitch lock functie (Master Tempo) actief is.

HOE GEBRUIKEN ...

De meeste algemene functies worden uitgelegd in het voorgaande hoofdstuk "controle en functies" In dit hoofdstuk spreken we over de functies die wat meer uitleg nodig hebben.

ENKELE ALGEMENE FUNCTIONS:

- SLEEP MODE:

De CD speler zet na 15 minuten inactiviteit automatisch de motor en de laser uit (wonneer in pauze of in cue modus). Dit verlangt de levensduur van de motor en de laser. Tijdens de Sleep Mode worden hetwoord "SLEEP" weergegeven op het scherm. Om de CD speler te doen "ontwaken"要去 u enkel op de Cue of Play toets drukken, het scherm keert terug maar zijn normale weergave en is klaar om de instructies te ontvangen.

- RELAY FUNCITIE:

Zet eerst beiden schuifregelaars van de CD ingangen van uw mengtafel open. Druk op de RELAY toets om de relay functie in te schakelen. De Relay Led gaat aan. Plaats een CD in beiden CD laders en begin de weergave van een van de twee CD's. Er zar afwisselend een nummer van elke CD afgespeeld worden tot de Relay functie uitgezet worden. U kunt steeds een neue CDplaatsen in de Cd speler die in stand-by staat. Op deze manier kunt u een eindhoven programma creeren, perfect voor het gebruik in taverne's, enz.

OPMERKING: door de Relay functie aan te zetten schakene beiden spelers automatisch over maar de Singlemodus.

Deze functie worden gebruikt om de beats van twee nummers moote te synchroniseren zodate.Deze naden naadloos in elkaar kunnen overgaan. Dit kan op 2 manieren gebeuren:

• PITCH BEND toetsen:ijdens het indrukken van de PITCH BEND+ of PITCH BENDtoets worden de afspeelsnelheid tjdelijk verhoogd of verlaagd.
• JOG WIEL: Tijdens het afspelen kan men met het JOG wiel de snugheid tijdelijk beinvloeden. Door in wijzerzin te draaien zal de snugheid tijdelijk verhogen. Door in tegen wijzerzin te draaien worden de snugheid tijdelijk verlaagd. De draaisnelheid bepaalt hoe groot de tijdelijke snugheidsafwijking zal+zijn.

- CD-TEXT:

Niet enkel bij MP3 nummers is het möglichk om de nameer weer te geven. Bepaalde in de handel verkrijigbare audio CD's bevatten CD-TEXT informatie. Ook heel wat software om CDR te branden (bvb. Nero) makes het möglichk om CD-TEXT aan een audio CD toe te voegen. Als er CD-TEXT gezonden wordt dan worden dieze automatisch op het scherm weergegeven. Bevat een audio CD geen CD-TEXT dan toont het scherm "no CD-TEXT"

De CD speler detecteert automatisch of de CD MP3 files bevat. De CDX-2 kan verschillende MP3 formaten lezen. Het scherm toont enkele van de ID3-tags (titel van het nummer / artiest / naam van de map / bitrate). De CD mag tot 999 MP3- files bevatten, verspreid over maximum 255 mappen. De MP3-files mogen de volgende file extensions bevatten: .mp3 ~ .MP3 ~ .mP3 ~ .Mp3

Controleer in de technische eigenschappen welche MP3-files worden toegestaan.

- WEERGAVE/OPNEMEN VAN CD-R EN CD-RW:

Naast gewone audio CD's kan de CDX-2 eveneens CD-R's (CD recordable) en CD-RW's (CD rewriteable) lezen. Let er bij het branden van uw CD's wel op steeds de opties "disc at once" en "track at once" te gebruiken! Hoewel dit apparaat CD-R en CD-RW kan aflezen die bij hoge snelheid geschreven werden, raden wij U toch aan om de snelheid bij het branden te beperken tot x12 om een optimale afleesbaarheid te garanderen. Eveneens raden wij U aan om enkel goede kwaliteit CDROMs van bekende merken te gebruiken!

Als u een multi sessie CD maakt, dan za enkel de eerste sessie gespeeld worden:

• Als de eerste sessie in CD-DA is, dan kurz u alleen CD-DA nummers spelen.

• Als de eerste sessie in MP3 is, dan kurz u alleen MP3 files spelen.

DE LOOPS:

MAAK EEN LOOP (LUS):

Druk op de R.CUE/LOOP IN toets om het startpunt van de Loop te programmeren verwijd de muziek afgespeeld worden. Druk daarna op de OUT/EXIT toets om het eindpunt van de Loop te programmeren. De weergave van de naadloze lus (seamless loop) start onmiddelijk. (Met wat ervaring zult u perfecte Loops konnen programmeren!) Tijdens het afspelen van de Loop kunt u terug op de OUT/EXIT toets drukken om de loop te verlaten en terug over te gaan maar de normale weergave van de rest van het nummer. Het is möglichk om een neue Loop te programmeren, zichs wanner een Loop weergegeven worden. Druk verwijl de Loop speelt gewoon op de R.CUE/LOOP IN toets om het startpunt van de nieuwe Loop te bepalen. Breng nu het eindpunt in door op de OUT/EXIT toets te drukken. Uwulative Loop is nu geprogrammeerd en worden afgespeeld.

- HERSTART EEN LOOP:

Dit kan gedaan worden op 3 manieren:

• Wonneer een Loop geprogrammeerd is en u deze verlaten hebt door op de OUT/EXIT toets te drukken, druk dan gewoon op de RELOOP toets om de Loop opnieuw te starten.
• Wonneer een Loop geprogrammeerd is en u deze verlaten hebt door op de OUT/EXIT toets te drukken, druk dan gewoon terug op de OUT/EXIT toets om de Loop opnieuw te starten. Deplaats waar u op de OUT/EXIT toets gedrukt hebt is nu geprogrammeerd als/Newuw eindpunt van de Loop.
• Wonneer de Loop worden afgespeeld, druk dan op de RELOOP toets om de Loop onmiddelijk terug te starten. U=kunt dit verschillende keren na elkaar doeon om een «stotter» effecte creeren.

- EEN LOOP BEWERKEN:

Wanner er al een loop geprogrammeerd is, druk dan gedurende ongeveer 2 seconden op de RELOOP/STUTTER toets om de loop te kunnen bewerken. Terwijl de loop naadloos worden weergegeven kutu op het LCD scherm de tijdinformatie van het eindpunt van de lus aflezen. Gebruik het jog viel om een neue eindhoven voor de lus in te stellen. Om dit te vergemakkelijk hoort u continu wat u precies aan het eindpunt veranderde. Wanner de loop perfect is, druk dan op de OUT/EXIT toets om het neuen eindpunt van de loop op te slaan.

- CUT/EXTEND FUNCTIE:

Drukijdens het afspelen van een loop op de AUTO LOOP toets om de "cut/extend functie" te activeren. Het scherm scherm toont "1/1 Loop" (originele loop).

• CUT FUNC TIE: draai het jogwiel een klik in gegenwijzerzin om de loop in de helft te kappen (scherm toont "1/2 Loop"). Bij elke verdere klik in gegenwijzerzin worden de loop telkens verder in de helft gekapt tot het scherm "1/256 Loop" toont.

U zal merken dat aan de linker ziche van het scherm af en toe een ** verschijnt. Dit is een visuèle hulp die aangeeft wanner het veilig is om de loop in de helft te kappen zonder dat er een "false spreng" in de weergave te horen is: als de ** aanwezig is dan is het veilig om de loop in 2 te knippen. Als de ** nicht aanwezig is dan is er een risico op een "false spreng" in de weergave bij het knippen van de loop.

• EXTEND FUNCITIE: draai het jogwiel één klik in wijzerzin om de lengte van de loop te verdubbelen (scherm toont "2/1 Loop"). Bij elke verdere klik in wijzerzin worden de loop telkens verder verdubbeld tot het scherm "32/1 Loop" toont.

U zal merken dat aan de linker ziche van het scherm af en toe een ** verschijnt. Dit is een visuèle hulp die aangeeft wonneer het veilig is om de "extend functie"uit te schakelen of de loop terug in de helft te kappen zonder dat er een "false spreong" in de weergave te horen is: als de ** aanwezig is dan is het veilig om de functie uit te schakelen of de loop in 2 te knippen. Als de ** Niet aanwezig is dan is er een risico op een "false spreong" in de weergave bij het uitschakelen of knippen van de loop.

HET GEHEUGEN:

Voor wij over het gebruik van het geheugen spreken要去en u het onderseid konnen makeenussen "track memory" (geheugen van het nummer) en "permanent memory" (het permanente geheugen):

• Track Memory: Dit is het geheugen waarin de CDX-2 een set van maximum 4 Cue punten en /of Loops van een nummer opslaagt. U(Intenten aan track memory) instellen voor elk nummer van een CD.

Voorbeeld: uw CD bevat 16 nummers voor elk nummer kut u tot 4 Cue punten en/of Loops opslagen. Dit maakt een totaal van 14× 4 = 64 Cue punten en/of Loops op een enkele CD!

• Permanent Memory: Dit is het grote geheugen waarin alle Cue punten en Loops permanent worden opgeslagen. Het is in feite een geindexeerde verzameling van "track memories". Wanner u vooraf opgeslagen Cue punten oproegt van een bepaald nummer, dan maakt u een overdracht van permanent geheugen "permanent memory" maar de "track memory".

GEBRUK VAN DE "TRACK MEMORY":

- OPSLAAN VAN EEN MASTER CUE PUNT:

Er zijn 2 manieren om een Master Cue punt te bepalen:

• Druk op de R.CUE/LOOP IN toets tijdens de normale weergave van een CD om het neue Cue punt te bepalen ("CUE on the fly").
• Zet de CD spelER in pause stand en gebruik het jog/shuttle viel om de exacte plaats van het Cue punt te bepalen. Eenmaal u dit gezonden hebt, druk dan op de "IN/R. CUE" toets om het neue Cue punt te programmeren. (of druk op de PLAY/PAUSE toets)

Als het Cue sunt geprogrammeerd is, druk dan op de CUE toets om dit Cue punt terug op te roepen.

- OPSLAAN VAN EEN GEWOON CUE PUNT IN DE "HOT CUE" TOETSEN:

Druk eerst op de MEMO toets om de hot cue memory modus in te schakelen (MEMO toetslicht op).

• Druk op een van de vier HOT CUE toetsen op het juiste momentijdens de normale weergave van het nummer: de HOT CUE toets die u net gebruekte za groen oplichten om aan te wijzen dat het Cue punt is opgeslagen. ("Cue on the fly").
• Zet de CD speler in pauze stand om het jog/shuttle viel te gebruiken voor het exact opzoekeken van het Cue punt. Eenmaal u dit gezonden hebt, druk dan op een van de vier HOT CUE toetsen om het neue Cue punt op te slagen: de HOT CUE toets die u net gebruekte za groen oplichten om aan te wijzen dat het Cue punt is opgeslagen.

Als het Cue sunt geprogrammeerd is, druk dan op de HOT CUE toets om de weergave opnieuw te starten vanuit het opgeslagen Cue sunt.

- OPSLAGEN VAN EEN LOOP IN DE "HOT CUE" TOETSEN:

Dit is sterk vergelijkbaar met het opslaan van een gewoon Cue punt. Het enige verschil is dat u de CDX-2 eerst in Loop modus moet zetten. Wanner de Loop wordt afgespeeld, druk dan op de MEMO toets om de CD speler in de HOT CUE modus te zetten.(MEMO toetslicht op). Druk daarna op een van de vier HOT CUE toetsen: de HOT CUE toets die u net gebruikte knippert om aan te tonen dat de Loop die op dit moment speelt is opgeslagen. U kutnt ot 4 Loops per nummer opslaan!

U kurz gemakkelijk de inhoud van een HOT CUE toets wissen door er eenvoudigweg een/Newuw Cue punct of Loop in op te slaan. U kurz eveneens de inhoud van de vier HOT CUE toetsen tegelijkertijd wissen door gedurende meer dan 2 seconden op de MEMO toets te drukken. U zult merken dat de lichten uitgaan om u erop te wijzen dat de HOT CUE toetsen leeg zich.

GEBRUK VAN HET PERMANENTE GEHEUGEN:

Om veiligheidsredenen worden de Cue punten en de Loops die opgeslagen zich in de HOT CUE toetsen Niet automatisch opgeslagen in het permanente geheugen. Dit betekent dat wanner u een set Cue punten en Loops oproept van het permanente geheugen maar de HOT CUE toetsen (welke betrekking hebben tot de track memory), u deze=kunt bewerken, wijzigen en wissen, zoveel u maar wilt. Het permanente geheugen zal nicht gewijzigd worden zolang u geen back-up maakt van de HOT CUE toetsen maar het permanente geheugen.

- OPSLAGEN IN HET PERMANENTE GEHEUGEN:

Druk op de SAVE TRACK toets. Het scherm toont "Now saving" om aan te duiden dat de Cue punten en de Loops van de HOT CUE toetsen van dit nummer opgeslagen zijn in het permanente geheugen.

- EEN NUMMER WISSEN IN HET PERMANENTE GEHEUGEN:

Kies het nummer dat u wilt wissen. Druk op de MEMO en verwolgens op de SAVE TRACK toets. Het scherm toont "Del Track?". Als U de YES toets (PITCH BEND+ toets) indrukt dan worden alle cue informatatie voor dit nummer in het permanente geheugen gewist.

OPMERKING: Indien u, voordat u de gevevens wiste, Cue punten en Loops voor dit nummer had opgeslagen, sunt u de per ongeluk gewiste geveens van dit nummer steeds herstellen: druk gewoon tegelijkkertijd op de SAVE TRACK toets.

- ALLE GEGEVENS VAN EEN CD IN HET PERMANENTE GEHEUGEN WISSEN:

Zet de CD die u wilt wissen in de CD speler. Druk erst op de MEMO toets en verwolgens 2x op de SAVE TRACK toets. Het scherm toont "Del CD?". Als U de YES toets (PITCH BEND+ toets) indrukt dan worden alle cue informatatie voor deze CD in het permanente geheugen gewist.

OPGELET: Wees uiterst voorzichtig! Alle gegevens van de CD+zijn voorgood verloren!

- HET VOLLEDIGE PERMANENTE GEHEUGEN WISSEN:

Schakel de CDX-2 aan verwijl U de MEMO toets op één van de bedieningen ingedrukt houdt. Het scherm toont "Del All?". Als U de YES toets (PITCH BEND+ toets) indrukt dan worden het volledige permanente geheugen gewist.

- OPROEPEN "HOT CUE POINTS/LOOPS" UIT HET PERMANENTE GEHEUGEN:

Permanente Cue punten worden op track niveau opgeslagen, nicht op CD niveau. Dit maakt het möglichk om meer dan slechts 4 cue punten op een CD te memoriseren: U kan zo tot max. 4 cue punten en/of loops per track opslaan! Omdat het oproepen van de permanente cue punten enkele seconden duurt worden dit Niet automatisch uitgevoerd. Soms hebt U de cue punten gewoon even Niet nodig en dan zou het zonde zijn om nutteloos te要去en wachten. Hieronder vindt U hoe het oproepen werkst:

• Geen cue punten in permanent geheugen: Als U een track kiest waaroor er geen cue punten in permanent geheugen bestaan dan gebeurt er niets: u kan direct de play/pauze toets indrukken om de weergave te starten.

• Er bestaan cue punten in permanent geheugen: Als U een track kiest waarvoor er cue punten in permanent geheugen bestaan dan zal er "Load Cues?" op het scherm verschijnen. De CDX-2 vraagt wat U wil doeen. Dit zich de möglichkheden:

• U drukt op de YES toets: Druk YES ("pitch bend+toets) om de cue puntenuit het permanente geheugen maar de hot cue toetsen te laden. Tijdens dit proces toont het scherm "Loading Cue Points". Zodra de Hot Cues geladen zich kan U de weergave starten.

• U drukt op de NO toets: De cue punten worden nicht geladen en het scherm toont de normale track en tijd informatie van het nummer. U kan de weergave direct starten.
• U drukt op de PLAYBACK toets: Dit is hetzelfde als de NO toets indrukken maar U wintijd!
• U doet niets: na enkele seconden za het scherm automatisch terug overgaan maar zijn gewone aanduidingen waar bij de cue punten Niet werden geladen.

Netvoeding: AC 230 V, 50Hz

Verbruik: 23W

Uitgangsspanning: 2,0Vrms +/-0,5dB @ 1kHz, 0dB

Frequentiebereik: 20-20.000Hz (+/-0.4dB)

THD + ruis: 0.006% @ 1kHz, 0dB

S/Rverhounding (IHF-A): >102dB @ 1kHz, 0dB

Tijd:tussen opeenvolgende tracks:

Tijd bij schakelen van track 1 20

Laser Pickup:

ID3-tag compatibiliteit:

CD-TEXT compatibiliteit:

ISO9660:

Joliet:

CD-ROM sector format:

Max.Folders: 255

Max Files: 999

MP3 FORMATS:

MPEG1 Layer3 (ISO/IEC11172-3):

Bitrates:

Bitrate modes:

MPEG2 Layer3 (ISO/IEC13818-3):

Bitrates:

Bitrate modes:

MPEG2,5 Layer3:

Bitrates:

Bitrate modes:

Afmetingen:

Gewicht:

mono / stereo sampled at: 32 - 44,1 - 48kHz

32-320Kbps

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de laatste versie van deze handleiding, alsook de laatste firmware versie downloaden via onze
