BEDIENUNGSANLEITUNG CDX.2 JBSYSTEMS LIGHT

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

WAARSCHUWINGEN BETREFFENDE HET GEBRUIK

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DON NOT OPEN

- VERSCHILLLENDE GEHEUGENS:

TECHNISCHE KENMERKEN

Elektronische tracking:

DISC FORMAT:

BEDIENUNGSCANLEITUNG

Vielen Dank das Sie sich für ein SYNQ® - Produkt entschieden haben.itte lessen Sie sich\ diese Bedienungsanleitung aufmerksam durch, um these Produkt richtig bedienen und\ handhaben zu konnen. Wenn Sie sich die Anleitung durchgelesen haben, bewahren Sie\ diese an einem sicheren Ort auf, um jederzeit nachschlagen zu konnen.

VERGESSEN SIE NICTH IHR SYNQ PRODUKT REGISTRIEREN ZU LASSEN. SIE ERHALTEN DANN AUTOMATISCH EINE BENACHRICHTGUNG, WENN EINE NEUE SOFTWARE VERFÜGBAR IST.

SURFTO:WWW.SYNQ-AUDIO.COM/REGISTER/

BESONDERHEITEN

MPEG1 layer3 (32 + 44,1 + 48kHz)
MPEG2 layer3 (16 + 22,05 + 24kHz)
MPEG2.5 layer3 (8 + 11,025 + 12kHz)

Vollständige MP3 Wiedergabe (max. 999 MP3-dateien / 255 Ablagen auf 1 CD)
- Unterstützung beiden Bitraten Verfahren (CBR und VBR).
- Alphanumericisches VFD Display (für CD-TEXT und MP3 ID3v2 Tracks)
- PCMS (Permanentes CUE Memorysystem): Speicher für 5000 HOT CUE's und Loops!
- Autoloop Funktion: macht automatisch 4-Beat Loops
- Loop Schnitt/Dehn Funktion (von 1/256 Loop bis 32/1 Loop)
- 4 HOT CUE Tasten können CUE's und/oder Loops speichern.
- Bis zu 4 Loops für jeder Track mit reloop/stutter
- Nahtlose real-time Loop edit Funktion!
- Visuelle Anzeige der Loop Länge
Voll automatischer BEAT Counter mit zusätzlicher TAP Funktion
- PitchLock (Maintempo): Keine Beeinflussung der Tonhöhe bei Änderung der Geschwindigkeit.
- Pitch wahlbar: +/-4% +/-8% +/-16% *+/-100% (bis zu +/-16% mit MP3)
- Liest CD-DA, CD-R, CD-RW
20 Sek. Anti-Shock Speicher
1/75sec Frame Search, auch bei MP3
- Echtzeit Cue ("Cue on the fly")
- Ultra Schneller Memory-Start innerhalb von 10msec
- Fader-Start, Fader-Stop, (Back Cue)
- Auto Cue Funktion(-48dB)
- Relay Play (Abwechselnde Wiedergabe zwischen beiden Laufwerken)
S/PDIF digitaler Audioausgang
- Transport Schutz (nach 60 sec. schließ das CD Fach automatisch)
- Auswählbare Elapsed, Remain und Total Remain Zeit im Display
- Single/Continuous Abspiel Funktion
- Automatische Sleepfunktion zur Veränderung der Laserlebensdauer

VOR GEBRAUCH

Überprüfen Sie, ob die folgenden Teile im Paket enthalten sind:

• Laufwerkseinheit
• Steuereinheit
  Bedienungsanleitung
• Netzanschlusskabel
  Paar Chinch-Kabel
• Mini-DIN Kabel
  Paar Fader-Start Kabel (Miniklinke/Miniklinke)

VORSICHTSMASSNAHMEN ZUR BEDIENUNG

Sicherheitsvorschriften:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer

repairierbaren Teile. Kundendienst

Uberlassen

Sie Reparaturen

dem qualifizierten

Das Blitzsymbol im Dreieck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie these Gerät niemals Nasse und Feuchtigkeit aus! Stellen Sie keine Behälter mit Flüssigkeiten in der Nähe des Gerätes ab. Es ist nicht wasserdicht und könnte beschädigt werden.

INSTALLATIONSANLEITUNG:

Plazieren und benutzen Sie das Gerät für eine längerere Zeit darüber auch warmen Geräten wie Verstärker, Lampen, etc., können die Funktion des Gerätes beeinträchtigt oder soger zerstört werden.

Die Einheit kann in 19^th Racks eingebaut werden. Benutzen Sie davon die in der Frontblende eingelassenen LÖcher. Achten Sie darauf, Schrauben in der entsprechenden Höhe zu verwenden (Schrauben sind nicht im Lieferumfang enthalten). Vermeiden Sie Vibrationen und Stöße während des Transports.
- Sollte das Gerät in einem Flightcase betrieben werden, achten Sie auf eine gute Luftzirkulation.
- Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenwasser bilden. Um Fehlfunktionen oder Zerstörung zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.
- Wahlen Sie einen staubfrei, trockenen Ort zur Installation des CD-Players. Vermeiden Sie starke Hitzequellen und Vibrationen.
- Der CD-Player arbeitet normal, wenn die maximale Neigung 15^ nicht überschreitet.

• Behandeln Sie ihre CD's sehr sorgfältig. Berühren Sie sie nicht mit nassen oder schmutzigem Fingern.
• Verschmutzte CD's müssen mit einem speziellen Tuch und Reinigungsdukten gereinigt werden.
• Verwenden Sie keine beschädigten CD's (zerkratzt oder deformiert). Ihr Gerät kann beschädigt werden.
• Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie diese Gerät niemals Nände und Feuchtigkeit aus!
• Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Wenn ein Problem auftritt, wenden Sie sich an ihren Handler.
• Legen Sie keine Metallgegenstände oder Flüssigkeiten in den CD-Player! Die Folge wurden Fehlfunktionen und Beschäftigungen des Gerätes
• Dieser CD-Spieler benutzt einen Halbleiterlaser. Damit er ohne Probleme arbeiten kann, sollte these Gerät in einem Zimmer mit einer Temperatur von 5^ C - 35^ C verwendet werden.
• Der CD-Player kann nur von qualifiziertem Fachpersonal eingestellt oder repariert werden.
• Dieses Gerät kann Interferenzen im Radio- und Fernsehempfang verursachen.

REINIGUNG DES CD-PLAYERS:

Entfernen Sie Staub und Schmutz mit einem weichen, trockenen Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen Verdūnner, Benzin oder andere chemische Mittel. Die Oberfläche des Gerätes konnte zerstört werden.

VERBINDUNGEN

HAUPTVERBINDUNGEN:

• Verbinden Sie das Mini-DIN Kabel zwischen der Steuereinheit und der Haupteinheit (CD-Spieler.)
• Verwenden Sie die mitgelieferten Chinchkabel, um den Audioausgang des CD-Spielers mit den Eingängen Ihres Mischpultes zu verbinden.
• Verbinden Sie auch die 2 Fader-Start Kabel, wenn Ihr Mischpult Fader-Start Anschlüsse besitzt. (Synq® oder Pioneer® kompatibel)
  Schlieben Sie das Netzkabel an.

TASTEN UND FUNKTIONEN

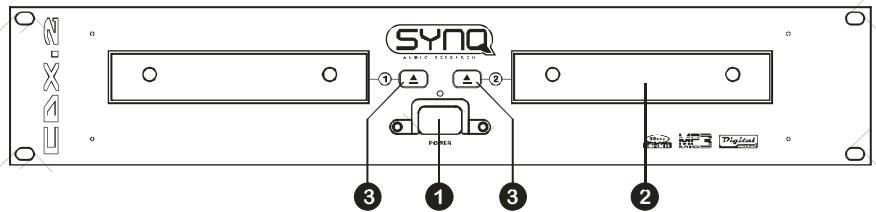

HAUPTEINHEIT - VORDERSEITE:

1. Power (Netzschalter): Wenn der Netzschalter gedrück ist, ist das Gerät betriebsbereit und die blaue Kontroll-LED leuchtet.

2. CD-Schublade: Drücken Sie die OPEN/CLOSE Taste, um die CD-Schublade zu öffnen und eine CD einzulegen.

3. OPEN/CLOSE Taste: Drücken Sie diesen Knopf, um die CD-Schublade zu öffnen oder zu schreiben. Diese Knöpfe sind während der Wiedergabe gespert. Eine offene Schublade schliebt automatisch nach 60 Sekunden, um Schaden zu verhindern.

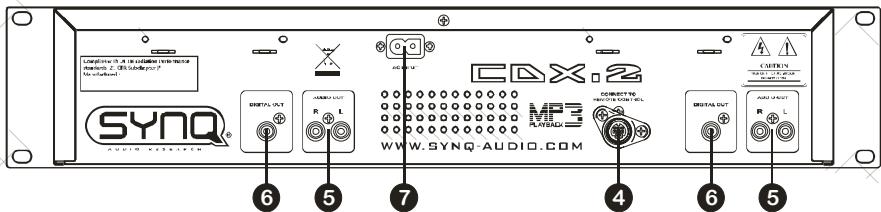

HAUPTEINHEIT - RÜCKSEITE:

1. Controller-Anschluss: Verwenden Sie das mitgelieferten Mini-DIN Kabel um diesen Ausgang mit dem Steuergerät zu verbinden.
2. Audio Output: Analoger Audioausgang für jeder CD-Player. Nutzen Sie die mitgelieferten Chinch-Kabel um Ihr Mischpult mit dem CD-Player zu verbinden.
3. Digitalausgang: Verwenden Sie diesen Anschluss, um das Digitalausgangssignal (S/PDIF Format) mit einem digitalem Mischpult oder Recorder zu verbinden, (z.B. MiniDisc, DAT o.a.)
4. Netzbuchse: Verbinden Sie diese Buchse mit einer 230V Steckdose. Benutzen Sie das mitgelieferte Netzkabel.

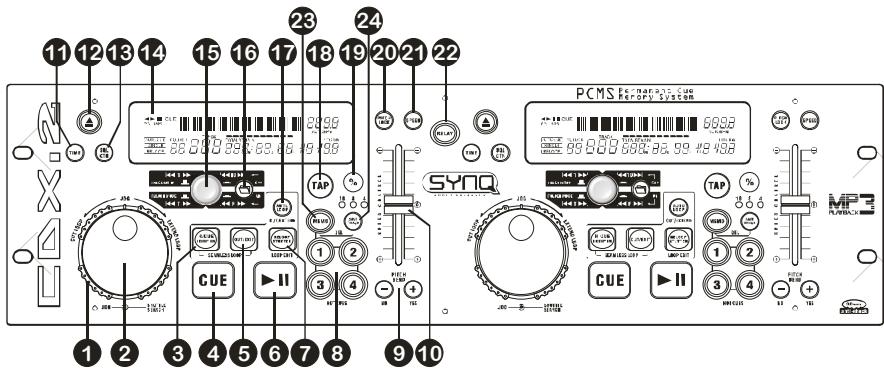

STEUEREINHEIT - VORDERSEITE:

1. SUCHRAD (äußerer Ring): Dieses Rad hat 4 Vorwärts und 4 Rückwärts Suchgeschwindigkeiten. Je mehr Sie das Rad in die entsprechende Richtung drehen,esto Schneller konnen Sie innerhalb eines Liedes suchen.

2. JOG WHEEL (Innenring): Dieses Rad besitz 3 verschiedene Funktionen.

3. Im Pausenmodus konnen Sie mit dem Jog/Wheel framegenauuchen (1/75 Sek.) Um einen CUE Punkt zu setzen, drücken Sie PLAY oder LOOP IN, wenn Sie die korrekte Position eingestellt haben. Drücken Sie CUE, um zum "CUE PUNKT" zusammen.

4. Im Wiedergabe Modus konnen Sie die Geschwindigkeit bis zu +/-10% beeinflussen. Durch Drehen im Uhrzeigersinn beschleunigen oder entgegen den Uhrzeigersinn verlangsamen Sie die Geschwindigkeit. Das Maß der Änderung wird von der Geschwindigkeit der Rotation bestimmt.

5. Ist die Loop Schneide/Dehnfunktion ausgewählt, führt jeder Tick gegen den Uhrzeigersinn zum halbieren des Loops. Jeder Tick im Uhrzeigersinn verdoppelt die Länge des Loops.

6. R.CUE/LOOP IN Taste: Erlaubt Ihnen, ohne die Wiedergabe zu beenden, den CUE Punkt zu setzen (CUE ON THE FLY). Diese Taste setzen auch den Anfang eines nahtlosen Loop's. Wenn Sie einen der HOT CUE's abspielen, wird die Ausgangsposition auch zu dieser Taste kopiert.

7. CUE Taste: Drücken Sie die CUE-Taste während der Wiedergabe, beginnt die Wiedergabe sofort ab dem programmierten CUE Punkt, solange die CUE Taste gedrück ist. Sobald der CUE-Taste losgelassen wird, springt der Tonabnehmer an den markierten CUE Punkt. Auch das Jog/Wheel kann im Pausenmodus (PLAY/PAUSE LED blinkt) dazu verwendet werden, um einen anderen CUE Punkt zuuchen. Durch Drücken der PLAY/PAUSE Taste und CUE konnen Sie den neuen CUE Punkt übernehmen.
8. OUT/EXIT Taste: Mit dieser Taste setzen Sie den Endpunkt in einem Loop. Der Player gibt nun diesen Loop solange wieder, bis Sie die Taste noch einmal drücken. Ist ein Loop programmiert, aber nicht aktiv konnen Sieihn neu starten. Der Punkt, wo Sie die Taste drücken, wird als der Endpunkt gespeichert. Drucken Sie im Loop Edit Modus die OUT/EXIT Taste, wird die Loop Bearbeitung gestoppt und sichert den neuen Loop Endpunkt.
9. PLAY/PAUSE Taste: Jedes Mal, wenn Sie die PLAY/PAUSE Taste drucken, wechselt der Player zwischen Wiedergabe und Pause oder Pause und Wiedergabe

10. RELOOP/STUTTER Taste: Diese Taste hat 3 Funktionen:

11. RELOOP: Wenn ein Loop programmiert worden ist und Sie die OUT/EXIT Taste gedrück haben, drücken Sie diese Taste um den Loop wieder zu beginnen. Um den Loop zu verlassen drücken Sie die OUT/EXIT Taste (Start- und Endpunkt werden nicht verändert)

12. STUTTER: Während der Loop Wiedergabe, drücken Sie diese Taste um direkt zum Startpunkt des Loop's zu gelangen. Diese „Stotter“ Effekt gibt Ohnen die Möglichkeit ihrer Darbietung kreativ zu erweitern.

13. ENTER EDIT LOOP MODUS: Wenn eine Loop Schleife programmiert wird (LOOP IN und OUT/EXIT Taster sind an) können Sie durch Drücken des RELOOP/STUTTER Knopfes, bis das Display "Loop Edit" zeigt, in den Loop-Ausgabe-Modus gelangen.

14. HOT CUE Tasten: Mit diesen 4 programmierbaren Tasten können Sie zusammen mit der MEMO Taste CUE-Punkte und/oder Loop's speichern. Wenn ein normaler CUE gespeichert wird, ist die entsprechende CUE Taste grün, wenn eine Loop gespeichert wird, blinkt die entsprechende CUE Taste. Diese Eigenschaft wird "PCMS PERMANENT CUE MEMORY SYSTEM" genannt. Lesen Sie in den{nachsten Kapiteln wie man CUE-Punkte usw. programmieren kann.

15. PITCH BEND Tasten: Die Geschwindigkeit nimmt zu, während die "+" Taste" gedrück wird und kehrt darüber wenn der Knopf losgelassen wird. Die Geschwindigkeit fällt wenn die "- Taste" gedrück wird und kehrt darüber, wenn der Knopf losgelassen wird. Diese Tasten können zum Synchronisieren von 2 Tracks genutzt werden.

16. GESCHWINIGKEITSFADER: Drücken Sie die SPEED Taste, so dass sie leuchtet. Die Geschwindigkeit kann nun bis zu +/-100% durch Bewegen des Faders geändert werden. Die Geschwindigkeit ändert sich nicht, wenn die SPEED Taste ausgeschelt ist. Sie können den Bereich der Geschwindigkeit mit die % -Taste ändern.

17. TIME Taste: Mit der TIME Taste schalten Sie zwischen „noch zu spielende Zeit“, "abgelaufener Zeit" und „Totaler Zeit" um. Die „Totale Zeit der CD" is bei MP3 CDs nicht verfügbar.

18. OPEN/CLOSE Taste: Drücken Sie diese Taste um die CD-Schublade zu öffnen oder zu schliessen.
    Bemerkung: Während der Wiedergabe{lsst sich die CD-Schublade nicht öffnen! Drücken Sie zuerst die PLAY/PAUSE Taste.

19. SGL/CTN: Sie können zwischen "Einzelwiedergabe" und "kontinuierlicher Wiedergabe" wahren.

20. Einzelwiedergabe: Die Wiedergabe endet nach jedem Track und wartet am Anfang des nachsten Tracks (Funktion wird meistens von DJ's benutzt)

21. Kontinuierliche Wiedergabe: Die komplette CD wird ohne Unterbrechung abgespielt (Funktion wird meistens von Gaststätten benutzt)

Drücken Sie die SGL/CNT Taste, für mehr als 1 Sekunde um zwischen „Normal" und „Auto CUE" Modus umzuschalten. In "Auto CUE" Modus wartet der Spieler an der Stelle wo die Musik beginnnt. Dies ist ein sehr nützliches Merkmal für DJ's!

1. VFD DISPLAY: Zeigt alle wichtigen Informationen an, die während des Playbacks gebraucht werden. Beachten Sie das{nachste Kapitel, um mehr Informationen zu erhalten.

2. TRACK/FOLDER Wahlschalter: Dieser multifunktionale Rotationsschalter wird zusammen mit dem Folder-Knopf verwendet, um die gewünschten Tracks und Folder (Ordner) zu wahren:

3. TRACK MODUS: Schalten Sie die FOLDER Taste aus (Taster leuchtet nicht), um in den TRACK Modus zu gelangen: auch wenn die CD Unterordner hat, der CDX-2 ignoriert diese.

4. Wahlen der Tracks: Drehen Sie den Drehschalter, um zu dem gewünschten Track zu gelangen. Drücken Sie den Drehschalter während sie drehen und Sie überspringen die{nachsten 10 Tracks.

5. Information der MP3 Files anzeigen: Wenn die MP3 Tracks ID3tags enthalten, drücken Sie den Drehschalter 1x, um den Titel Namen angezeigt zubekommen. Drücken Sie den Drehschalter 2x, um den Künstler Namen angezeigt zubekommen.

6. Information von Audio CDs: Wenn die Audio CD einen CD-Text enthalt, drücken Sie den Drehschalter 1x, um den Albumtitel zu zeigen.

7. FOLDER (Ordner) MODE: Schalten Sie die FOLDER Taste an (Taster leuchtet) um in den FOLDER Modus zu gelangen (wenn die CD Unterfolder hat):

8. Wahlen der Folders: Drücken Sie den Rotationsschalter, während Sie他们在drehen, um den gewünschte Folder (Ordner) zu wahlen.

9. Wahlen der Tracks: Sobald Sie den gewünschten Folder gewählt haben, drehen Sie nur den Rotationsschalter (ohne zu drücken), um den gewünschten Track zu wahren. Wenn Sie am Ende des gewählten Ordners ankommen, beginnnt ihre Suche von neuem mit dem ersten Track im gewählten Ordner.

10. Information der MP3 Files: Wenn die MP3 Spuren ID3tags enthalten, drücken Sie den Drehschalter 1 x, um den Ordnernamen zu zeigen. Drücken Sie den Drehschalter 2 x, um den Titel Name nacheinander zu zeigen. Drücken Sie den Drehschalter 3 x, um dem Künstler Name nacheinander zu zeigen.

11. FOLDER Taste: Thisier Knopf wird verwendet, um zwischen Ordner und Track Modus umzuschalten.

12. AUTO LOOP Taste: Dies Taste hat 2 entsprechliche Funktionen:

13. Loop ist aus: Wenn kein Loop abläuft, können Sie leicht einen 4-Beat Loop erstellen, wenn Sie diese Taste drücken. Weitere Informationen finden Sie im nachsten Kapitel.

14. Loop wird abgespielt: Wenn der Loop ablauft konnen Sie durch Drücken thesek Knopfes in den Loop-cut/extend-Modus gelangen. Weitere Informationen siehe unter.

15. TAP Taste: Der CDX-2 besitzt einen automatischen BPM-Counter. In einigen seltenen Fällen zählt der Beat Counter nicht so, wie er es tun sollte (Beat wird nicht als Beat erkannt). In diesen Fällen konnen Sie im Rhythmus der Musik einfach mit "tappen". Durch drücken und halten der TAP Taste (bis im rechten oberen Eck AUTOBPM erscheint) schalten sie wieder zum automatischen Beatcounter um.

16. PITCH RANGE Knopf: Jedesmal, wenn Sie diesen Knopf drücken, werden Sie die Einteilung des Speed-Sliders verändern. Es sind folgende Pitchbereiche einstellbar: +/-4%, +/-8%, +/-16% and +/-100%. Die +/-100% ist nicht bei MP3 CDs verfügbar
17. PITCH LOCK Taste: (MASTER TEMPO) Aktiviert die Pitch Lock Funktion. Diese Funktion erlaubt Ohnen, die Geschwindigkeit zu ändern ohne die Tonhöhe zu verändern. Diese Taste wird blau, wenn die Pitch Lock Funktion eingeschaltet ist.
18. SPEED TASTE: Dieser Knopf wird verwendet, um die Geschwindigkeitsfunktion ein und auszuschalten.
19. RELAY Taste: Wenn Sie die Relay-Funktion einschalten, wird abwechselnd ein Lied von Laufwerk A und ein Lied von Laufwerk B abgespielt, bis diese Funktion wieder ausgeschaltet wird. Sie können in den CD-Player, der sich momentan im Wartemodus befindet, eine neue CD einlagen. Auf diese Weise konnen Sie ein endloses Programm entwickeln. Perfekte Funktion für den Einsatz in Gaststätten.
20. MEMO Taste: Wird verwendet, um CUE-Punkte und Loop's zu den HOT CUE Tasten zu speichern. Drücken Sie diesen Knopf, bevor Sie einen der HOT CUE Knöpf drücken, um einen Cue Punkt oder Loop zu speichern. Drücken Sie diesen Knopf zeitgleich mit dem SAVE TRACK Knopf, um in den Delete-Modus zu gelangen. Sehen Sie im nachsten Kapitel wie man diesen Knopf verwenden kann.
21. SAVE TRACK Knopf: Wird verwendet, um den Inhalt der 4 HOT CUE Knöpfe im dauerhaften Cue Speicher zu abzulegen. Drücken Sie diesen Knopf zusammen mit dem MEMO Knopf, um in den Delete-Modus zu gelangen.

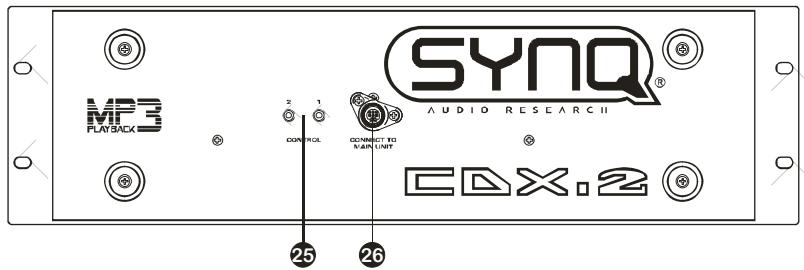

1. FADER START Anschluss: Wenn Sie ein Mischpult mit Fader Start Funktion verwenden, verbinden Sie den CD-Player mit den Fader Start Buchsen des Mischpultes. Stellen Sie safer, das keine Spannung auf diesen Ausgängen anliegt! Bemerkung: Dieder Steuereinheit ist nur kompatibel mit Syngö oder Pioneer® Mischpulten.
2. CONTROL Anschluss: Hier wird die Haupteinheit mit das mitgelieferte Mini-DIN Kabel angeschlossen.

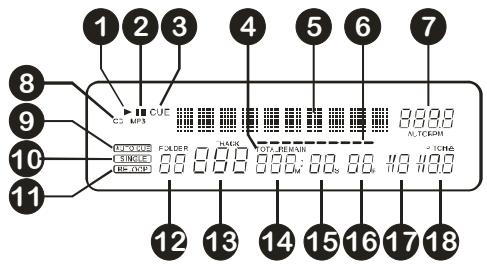

VFD-ANZEIGE:

1. PLAY: Leuchtet während der Wiedergabe einer CD.

2. PAUSE: Leuchtet während sich der Player im Pausen oder CUE Modus befindet.

3. CUE: Leuchtet während der Player am CUE Punkt wartet.

4. ELAPSED, TOTAL REMAIN: Angezeigte Zeit ist die laufende, abgelaufene oder Gesamtzeit.

5. ALPHANUMERIC DISPLAY: Zeigt die Name der Folder und MP3 Tracks. Für MP3 Tracks aufgenommen im CBR Fomat wird auch die Bitrate angezeigt. Bei Aufnahmen im VBR Modus zeigt das Display nur „VBR". Bei Audio-CDs mit CD-Text wird dieser gezeigt, andernfalls zeigt das Display "no CD-TEXT". Sümmtliche interaktiviven Informationen werden ebenfalls gezeigt.

6. TIME BAR: mit zwei Funktionen:

7. Wahlend dem normalen Playback: Zeigt die vergangene oder aktuelle Zeit je nach Einstellung der TIME Taste an. Wenn der Balken warnend blinken, ist der Track fast am Ende angelangt!

8. Wahlend des Loop-Playbacks: Zeigt die verbleibende Zeit bis zum Ende des Loops an. Diese visuelle Unterstützung erleichtert es festzustellen, wo und wann der Loop nahtlos wieder beginnt.

9. BPM DISPLAY: Der automatische Beatcounter zeigt die Anzahl der Beats pro Minute auf dem Display an. Im manuellen Modus zeigt das Display "BPM". Im automatischen Modus zeigt das Display "AUTOBPM". (drücken Sie den TAP Knopf für 2 Sekunden, um in den automatischen Modus zu gelangen)

10. CD/MP3 Indicator: Zeigt "CD" an, wenn eine Audio CD lauft, zeigt "MP3" an, wenn eine MP3 CD spielt.

11. AUTO CUE: Leuchtet, wenn die "AUTO CUE" Funktion aktiv ist.

12. SINGLE: Leuchtet wenn der Player nur ein Track abspielt. Leuchtet diese Anzeige nicht, befindet sich das Gerät im kontinuierlichen Wiedergabemodus. Diese Funktion wird über die SGL/CTN Taste eingestellt.

11.RELOOP: Leuchtet, während der Wiedergabe eines Loop's (das Wiederholen eines besonderen Bereichs)

• RELOOP blinkt: Loop ist programmiert und wird wiedergegeben.

• RELOOP leuchtet: Loop ist programmiert, wird aber nicht wiedergegeben.

• FOLDER: Zeigt die laufende Ordnernummer an.
  13.TRACK:zeigt gegenwärte Tracknummer.

• MINUTE: zeigt "Minuten" Information vom gegenwärtigen Track.
• SECOND: zeigt "Sekunden" Information vom gegenüber Track.
  16.FRAME: Zeigt den aktuellen Frame vom gegenüber Track (1 Frame = 1/75 Sek.)
  17.ANTI SHOCK UND SPEICHER ANZEIGE: Zeigt die Anzahl der im Puffer-Speicher verbleibenden Sekunden.
• PITCH DISPLAY: Zeigt die aktuelle Prozentzahl der Geschwindigkeitsveränderung an, ausgelost durch den SPEED-Slider. Das keine rote Schloss erscheidt, wenn die Pitch Verriegelungsfunktion (Master Tempo) aktiviert ist.

WIE NUTZE ICH...

Die meisten gemeinsamen Funktionen sind im vorherigen Kapitel "Tasten und Funktionen" beschrieben. In thisem Kapitel werden speziellere Funktionen erklär.

EINIGEFUNKTIONEN:

- SLEEP MODUS:

Befindet sich der CD-Player länger als 15 Minuten im Pausen- oder CUE Modus schaltet der Player automatisch in den „Schlafmodus". Dies verlangert die Lebensdauer des Lasers sowie des Spindelmotors. Wahrend des Schlafmodus zeigt die Anzeige das Wort "SLEEP". Um den Player „aufzuwecken“, drücken Sie die PLAY oder CUE Taste.

- RELAY Funktion:

Öffnen Sie die beiden Fader der CD-Eingänge an Ihr dem Mischpult. Drücken Sie die Relay-Taste, um die Relay Funktion zu aktivieren. Die Relay LED leuchtet. Legen Sie in beiden Playern eine CD ein und starten Sie die Wiedergabe auf einem Player. Nun wird abwechselend ein Track vom ersten Laufwerk und danach vom anderen Laufwerk wiedergeben. Sie können zwischen durch auch die CD entnehmer und eine andere CD einlagen. So ist es möglich ein endloses Programm zu gestalten. Perfekt für den Einsatz in Gaststätten.

Bemerkung: Durch Einschalten der Relay-Funktion schalten beiden Player in den SINGLE Mode.

- PITCH BENDING:

Verwenden Sie diese Funktion, um den Takt zweier Titel so perfekt wie möglich anzugleichen. Hierfür gibt es 2 Möglichkeiten:

• PITCH BEND Tasten: Wird die „PITCH BEND+“ oder „PITCH BEND-“ Taste betätig, so erhöht bzw. verringert sich die Geschwindigkeit des wiedergegebenen Titels.
• JOG WHEEL: Wird das „JOG WHEEL" im Uhrzeigersinn bewegt, so erhöht sich die Geschwindigkeit des Titels. Bewegt man das „JOG WHEEL" gegen den Uhrzeigersinn wird die Geschwindigkeit verringgert. Je Schneller das „JOG WHEEL" bewegt wird,esto stärkerändert sich die Geschwindigkeit des Titels.

- CD-TEXT:

Nicht nur MP3 Files können Tracknamen auf dem Display anzeigen. Einige normale Audio CDs verwenden CD-TEXT, um Tracknamen anzuzeigen. Auch CDR-Brennsoftware (z.B. Nero) kann einen CD-TEXT zu einer normalen Audio CD hinzufugen. Wenn der CDX-2 diese CD-TEXT Daten ermittelt, wird das Display sie automatisch anzeigen. Falls kein CD-TEXT verfügbar ist zeigt das Display "no CD-TEXT".

MP3 FILES ABSPIELEN:

Der CD Player erkennt eine MP3 Datei automatisch

Der CDX-2 ist in der Lage verschiedene MP3 Formate zulesen. Das Display zeigt einiger der ID3-tags (Liedtitel / Interpret / Verzeichnisname / Bitrate). Die CD nimmt bis zu 999 MP3 Dateien auf, umfassend auf max. 255 Folders.

Die MP3 Dateien müssen folgendem Format entsprechen mp3 ~ .MP3 ~ .mP3 ~ .Mp3

Sehen Sie sich die technischen Daten an um zu sehen welche MP3 Dateien erlaubt sind.

- ABSPIELEN/AUFNEHMen VON CD-R UND CD-RW:

Ausser normalen Audio CD's kann der CDX-2 auch CD-R und CD-RW abspielen.

Bitte verwenden Sie beim brennen einer CD ausschliesslich den "disc at once" und "track at once" Modus! Obwohl der CDX-2 in der Lage ist, CD-R und CD-RW zulesen, die mit hohenen Geschwindigkeiten aufgenommen sind, empfehlen wir, keine Aufnahmen, die mit mehr als 12facher Geschwindigkeit gebran't wurden, zu verwenden, um die Lesbarkeit zu verbessern. Kaufen Sie stets qualitativ hochwertige CD-R und CD-RW!

Wenn die Disc eine Multi Session ist, wird nur die ersten Session gespielt:

• Wenn die ersten Session eine CD-DA ist, können Sie nur CD-DA Tracks abspielen.

• Wenn die ersten Session eine MP3 Datei ist, können Sie nur eine MP3 Datei abspielen.

ÜBER LOOPS:

- ERSTELLEN EINES AUTO LOOPS:

Vergewisern Sie sich, dass der automatische Beatzähler aktiviert ist und der Takt stabil ist. Drücken Sie den AUTO LOOP Knopf im richtigen Moment. Der CDX-2 errechnet automatisch die Endpunkte des Loops und beginnt sofort mit dem Abspielen des 4Beat Loops.

BEACHTENSIE: These Funktion ist nur möglich, wenn die Musik einen kontinuierlichen und stetigen Takt hat.

- ERSTELLEN EINES LOOPS:

Während der Wiedergabe drücken Sie die R.CUE/LOOP IN Taste. Dies ist der Startpunkt des Loops. Nun drücken Sie die OUT/EXIT Taste um den Endpunkt zu markieren. Der nahtlose Loop startet direkt und wird wiederholt (Mit ein weniger Übung erhalten Sie perfekte Loops). Während der Wiedergabe des Loop's konnen Sie die OUT/EXIT Taste drücken, um den Loop zu verlassen und den Rest des Tracks wiederzugegeben. Es ist möglich während der Wiedergabe des Loop's einen neuen Loop zu erstellen. Dazu drücken Sie einfach die Taste R.CUE/LOOP IN um den neuen Startpunkt zu markieren. Nun markieren Sie den Endpunkt mit der OUT/EXIT Taste. Ihr neuer Loop ist programmiert und wird wiedergegeben.

- RESTART DES LOOPS:

Dies kann auf 3 Arten geschehen:

• Wenn ein Loop programmiert ist und Sieihn durch Drucken der OUT/EXIT Tasteverlassen haben, drucken Sie die Taste RELOOP um den Loop neu zu starten.

• Wenn ein Loop programmiert ist und Sieihn durch Drucken der OUT/EXIT Taste verlassen haben, drucken Sie die Taste OUT/EXIT noch einmal um den Loop neu zu starten. Der nun markierte Punkt ist der neue Endpunkt des laufenden Loop's.

• Während der Wiedergabe des Loop's drücken Sie die Taste RELOOP um den Loop direkt wieder neu zu starten. Ideal um einen „Stotter“ Effekt zu kreieren.

- EDITIEREN EINES LOOPS:

Wenn ein Loop programmiert wurde, drücken Sie den RELOOP/STUTTER Knopf über 2sec, um in den „Loop edit" Mode zu gelangen. Während der Loop nahtlos abgespielt wird zeigt das Display den Loop Endpunkt an. Nutzen Sie das große Drehrad um einen neuen Loop Endpunkt zu setzen. Um das Setzen zu vereinfachen kann man den neu gewählten Endpunkt dauerhaft horen. Wenn der Endpunkt gesetzt ist drücken Sie den LOOP OUT Knopf um die Stellung zu speichern.

- CUT/EXTEND LOOP Funktion:

Wenn ein Loop abläuft können sie den AUTO LOOP Knopf drücken, um die "cut/extend Funktion" zu starten, das Display zeigt "1/1 Loop" (original Loop).

• CUT Funktion: Drehen Sie das Jogwheel einen Tick gegen den Uhrzeigersinn, um den Loop zu halbieren (Display zeit “1/2 Loop”). Mit jedem weiteren Tick gegen den Uhrzeigersinn wird der Loop halbiert, bis Sie “1/256 Loop” erreichen. Sie werden ein “” Charakter auf der linken Seite des Displays an und ausgehen sehen. Dies ist eine visuelle Hilfe, die Ohnen sagt, wenn es sicher ist, den Loop in zwei Häften zu schreiben, ohne einen „falschen“ Sprung im Loop: wenn es sicher ist, den Loop zu schreiben, erscheint “”. Wenn “*” nicht sightbar ist riskieren Sie einen „falschen“ Sprung im Loop während des Schneidens.

• EXTEND Funktion: Drehen Sie das Jogwheel einen Tick im Uhrzeigersinn, um die Loopänge zu verdoppeln (Display zeigt "2/1 Loop"). Mit jedem weiteren Tick im Uhrzeigersinn wird der Loop verdoppelt, bis Sie "32/1 Loop" erreichen. Sie werden ein " Charakter auf der linken Seite des Displays an und ausgehen sehen. Dies ist eine visuelle Hilfe, die他们在 sagt, wenn es safer ist, die Extend Funktion auszuschalten oder den Loop zu halbieren, ohne einen „falschen“ Sprung im Loop: wenn es safer ist, die Extent Funktion auszuschalten oder den Loop zu schneiden, erscheidiert ". Wenn **" nicht sightbar ist risikieren Sie einen „falschen“ Sprung im Loop während des Schneidens.

ÜBER DEN SPEICHER:

- VERSCHIEDENE SPEICHER:

Bevor wir darüber reden, wie der Speicher verwendet wird, müssen wir den Unterschied zwischen "TRACK MEMORY" und "PERMANENT MEMORY" setzen:

• TRACK MEMORY: Dies ist der interne Speicher, wo der CDX-2 bis zu vier CUE-Punkte und/oder Loop's für einen Track speichern kann. Sie können ein "Track Memory" für jeder einzelnen Track auf einer CD erstehen.

Beispiel: Ihr CD enthalt 16 Tracks (für jeder Track können Sie bis zu 4 CUE-Punkte und/oder Loop'speichern. Das macht eine Gesamtsumme von 16 × 4 = 64 CUE-Punkte und/oder Loop's auf einer CD!

• PERMANENT MEMORY: Dies ist der große Speicher, wo alle CUE-Punkte und Loop's dauerhaft gespeichert werden. In der Tat ist es eine indizierte Sammlung von "TRACK MEMORYs". Wenn Sie sich an zuvor gespeicherte CUE-Punkte eines gewissen Tracks erinnern, übertragen Sie diese vom "PERMANENT MEMORY" in das "TRACK MEMORY".

VERWENDUNG DES TRACK MEMORY:

- Einen HOT CUE-Punkt speichern:

Es gibt 2 Arten, einen HOT CUE-Punkt zu setzen:

• Drücken Sie die R.CUE/LOOP IN Taste während der Wiedergabe um einen neuen CUE-Punkt zu setzen ("CUE on the fly")

• Befinden Sie sich im PAUSE-Modus, können Sie mit Hilfe des JOG/Wheels einen neuen CUE-Punktuchen. Haben Sie die Stelle gefunden, drücken Sie die R.CUE/LOOP IN Taste um den neuen CUE-Punkt zu setzen (oder PLAY/PAUSE drücken)

Sobald der CUE-Punkt gesetzt ist, konnen Sie in über die CUE-Taste abrufen.

• Einen einfachen CUE-Punkt auf die "HOT CUE" Tasten speichern:

Drücken Sie die MEMO Taste, um in den HOT CUE Memory Modus zu gelangen (MEMO Taste leuchtet).

• Drücken Sie während der Wiedergabe einen der vier HOT CUE Tasten: Die CUE-Taste, die Sie gerade drucken, leuchtet nun. Der CUE Punkt ist nun gespeichert. ("CUE on the fly").
• Befinden Sie sich im PAUSE-Modus können Sie mit Hilfe des JOG/Wheels einen neuen CUE-Punktuchen. Haben Sie die Stelle gefunden, drücken Sie einen der vier HOT CUE Tasten um den neuen CUE-Punkt zu setzen. Die CUE-Taste, die Sie gerade drucken, leuchtet nun. Der CUE Punkt ist nun gespeichert.

Sobald der HOT CUE-Punkt gesetzt ist, können Sie in über die HOT CUE-Taste abrufen.

• SPEICHERN EINES LOOPS auf den HOT CUE Tasten:

Bringen Sie den CDX-2 in den Loop Modus. Während der Wiedergabe des Loop's, drücken Sie die MEMO Taste, um in den Speichermodus zu gelangen (Die MEMO Taste leuchtet). Nachdem Sie eine der vier HOT CUE Tasten gedrückt haben, beginnt der betreffenden Taste zu blinken. Der nun ablaufende Loop ist gespeichert. Sie konnen bis zu 4 Loops pro Track speichern!

• LÖSCHEN DER HOT CUE Tasten:

Sie konnen den Inhalt einer HOT CUE Taste durch Speichern eines neuen CUE-Punktes oder Loops loschen. Sie konnen auch alle vier HOT CUE Tasten zusammen, durch Drücken der MEMO Taste für mehr als 2 Sekunden, loschen. Die HOT CUE Tasten werden dunkeln und zeigen damit an das sie „leer“ sind.

VERWENDUNG DES PERMANENT MEMORY:

Aus Sicherheitsgründen, werden die CUE-Punkte und Loop's, die auf den HOT CUE Tasten gespeichert sind, nicht automatisch im PERMANENT MEMORY abgelegt. Dies bedeutet das Sie jederzeit CUE's und Loop's aus dem PERMANENT MEMORY auf die HOT CUE Tasten legen können. Diese CUE Punkte und Loop's können Sie ändern, editieren undlöschen. Der PERMANENT MEMORY wird davon nicht beeinflusst werden, bis Sie ein BACKUP der HOT CUE Tasten für PERMANENT MEMORY machen.

• SPEICHERN ZUM PERMANENT MEMORY:

Drücken Sie gleichzeitig die SAVE TRACK Taste. Das Display zeigt kurz „Now saving“, die CUE Punkte und Loop's auf den HOT CUE Tasten in den PERMANENT MEMORY wurden gespeichert.

• LÖSCHEN EINES TRACKS IM PERMANENT MEMORY:

Wahlen Sie den zu löschemten Track. Drücken Sie zuerst die MEMO Taste und dann 1x die SAVE TRACK Taste. Das Display fragt "Del Track?", wenn Sie den YES Knopf drucken (PITCH BEND+ Taste); die Track Information wird vom permanenten Speicher gelöscht.

Bemerkung: Wenn Sie, vor dem löschen, noch CUE Punkte oder Loop's des betreffenden Tracks geladen haben, kann es sein das zufällig gelösche Trackinformation wiederhergestellt werden können. Drücken Sie dazu die SAVE TRACK Taste.

• LÖSCHEN aller TRACKINFORMATIONEN einer CD im "PERMANENT MEMORY":

Legen Sie die zu löschende CD in den Player. Drücken Sie die MEMO Taste und dann 2x die SAVE TRACK Taste. Das Display fragt "Del CD?", wenn Sie den YES Knopf drücken (PITCH BEND+ Taste); die gesamten Trackinformationen dieser CD werden vom permanenten Speicher gelöscht.

ACHTUNG: Diese Funktion solle nur mit sehr viel Sorgfalt verwendet werden! Alle Trackinformation für diese CD gehen fur immer verloren!

• LÖSCHEN DES "PERMANENT MEMORY":

Drücken Sie den MEMO Knopf an einem der Spieler während Sie den CDX-2 anschalten. Das Display fragt "Del All?"; wenn Sie den YES Knopf drucken (PITCH BEND+ Taste); der gesamte permanente Speicher wird gelöscht.

ACHTUNG: Diese Funktion sollte nur mit sehr viel Sorgfalt verwendet werden! Der gesamte Speicherinhalt besteht für immer verloren!

TECHNISCHE DATEN

Stromzufuhr: AC 230 V, 50Hz

Leistungsaufnahme: 23W

Output level: 2,0Vrms +/-0,5dB @ 1kHz, 0dB

Frequenzbereich: 20-20.000Hz (+/-0,4dB)

THD + noise (20kHz LPF): 0,006% @ 1kHz, 0dB

S/N Ratio (IHF-A): >102dB @ 1kHz, 0dB

Kürzeste Zugriffszeit (next track): <2sec

Längste Zugriffszeit (track 1 → 20): <4sec

Laser Pickup: Sony KSM-213CCM 3spot detection 780nm Electronic tracking: Vollautomatisches digital tracking.

DISC FORMAT: Mögliche Datei Erweiterung: .mp3 ~ .MP3 ~ .mP3 ~ .Mp3

ID3 tag Kompatibilität: ID3v2 und

CD-TEXT Kompatibilität: Ja

ISO9660:

Joliet:

CD-ROM Sektor Format:

Max.Folders: 255

Max Files: 999

MP3 FORMATE:

MPEG1 Layer3 (ISO/IEC11172-3):

Bitrates:

Bitrate modes:

MPEG2 Layer3 (ISO/IEC13818-3):

Bitrates:

Bitrate modes:

MPEG2,5 Layer3:

Bitrates:

Bitrate modes:

Abmessungen:

Gewicht:

mono / stereo gesampelt bei: 32 - 44,1 - 48kHz 32 - 320 Kbps

mono / stereo gesampelt bei: 16 - 22,05 - 24kHz8 - 160 Kbps

mono / stereo gesampelt bei: 8 - 11,025 - 12kHz 8 - 160 Kbps

Haupteinheit: 482 (B) x 88,8 (H) x 310 (T) mm

Steuereinheit: 482 (B) x 132 (H) x 75 (T) mm

Haupteinheit: 5,9 kg

Steuereinheit: 2,4 kg

Technische Änderungen, können auch ohne Vorankündigung vorgenommen werden!

Sie können die aktuellste Version dieser Bedienungsanleitung und DSP/Prozessor Software von unserer Internetseite runterladen: www.synq-audio.com

Relación S/N (IHF-A):

S/N Ratio (IHF-A): >102dB @ 1kHz, 0dB
