Wij danken U voor het kopen van dit JB Systems product. Om voordeel te halen uit alle möglichkheden die dit toestel kBiedt, raden wij U aan deze handleiding zeer aandachtig te lezen.

KENMERKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

• 6-kanaals Dimmer + Switch pack
  Max. belasting: 10A per kanaal met automatische 10A zekeringen
• DMX analogue 0/10V ingangen
• Schakel/dimmer functie voor elk kanaal afzonderlijk of in blok (linéaire of trapcurve)
• Adressering voor elk kanaal afzonderlijk (soft patch) of in blok
• Presets 0-100% voor elk kanaal afzonderlijk of in blok (geen controller nodig)
• Preheats 0 - 50% voor elk kanaal afzonderlijk of in blok
• Indien geen DMX signalaanwezig: automatische overgangaar DMX-hold, analoge 0 / 10V bedieningofaar de ingebouwde patterns
• Volledig modulaire constructie: vier onderhoudsvriendelijk!
• Fase Correctie voor linéaire dimmer curven
• LCD display met kanaaluitgang aanduiding
• Enkele fase en 3-fase 230Vac 50 60Hz ingangen
• Geheugen voor stroomonderbreking

VÓR DE INGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

DSP6 dimmer/switch pack
- Handleiding

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade verooorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen

verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kuren raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

WAARSCHUWING: Om het risico op elektructie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich

kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gegelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van hetlichtnet afkoppelen.
  Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 45^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek alsstig de stekker uit wanner het apparaat gedurende langerearend Niet worden gebrukt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheit.
• Controller dat de beschikbare spanning nicht hoger is dan die aangegeven op dechterzijde van het toestel.

• De elektrische kabel behoort alkijd in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.

• Laat de elektrische draad nooit in contact komen met andere draden.

• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

Reinig het toestel met een zacht, Lichtjes bevochtigdoek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

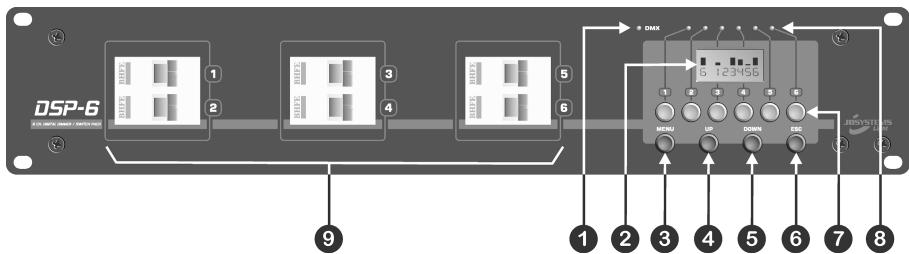

VOORAANZICT

1. DMX LED: knippert wanner een DMX signal gedetecteerd worden.
2. LCD DISPLAY: geeft het uitgangsiveau van de kanalen waar en helpt de gebruiker met het instellen van de verschillende menu's.

Bij normale werkomstandigheden geeft de display het uitgangsiveau van de kanalen wee (zie afbeelding): Het scherm toont de 6 kanalen. Boven elk kanaal staat er een blokje die het uitgangsiveau van het kanaal weergeeft. Het eerste

geftal geeft de naam van het kanaal weeer dat het LAST gewijzigd werk. (in de afbeelding werk het uitgangsniveau van kanaal 6 het LAST gewijzigd)

1. MENU toets: Wort gebruikt om de verschillende setup menu's te openen. Zie "Setup Menu" voor meer informatie.
2. UP toets: worden gebruikt om de menu's te overlopen of om de waarden te vermeerderen.
3. DOWN toets: worden gebruikt om de menu's te overlopen of om de waarden te verminderen.
4. ESC toets: worden gebruikt om een stap terug te keren in de menuwaarde of om het menu te verlaten.
5. KANAALTOETSEN: De DSP6 kan zonder externe controller werken. Dit is een smoie optie indien u enkel een bepaald uitgangsnavu nodig heeft op elk kanaal gedurende een lange periode (winkels, tentoonstellingen, pubs enz...) Druk gewoon op de kanaaltoets van het kanaal dat u wilt instellen en houd deze toets ingedrukt. Terwijl u de kanaaltoets ingedrukt houd kunt u de "up/down" toetsen gebruiken om het uitgangsnavu van dit kanaal in te stellen.
6. KANAALINDICATOREN: als supplement van de LCD display given一切都 led's het uitgangsiveau van de kanalen meer.
7. ZEKERINGEN: Bij een kortsluiting zullen deze zekeringen afslaan om de uitgangscircuits van de DSP6 te beveiligen. Na een grondige controle van uw installmentiekunt u hen weeer aan zetten. Onder normale werkomstandigheden staan deze zekeringen steeds aan.

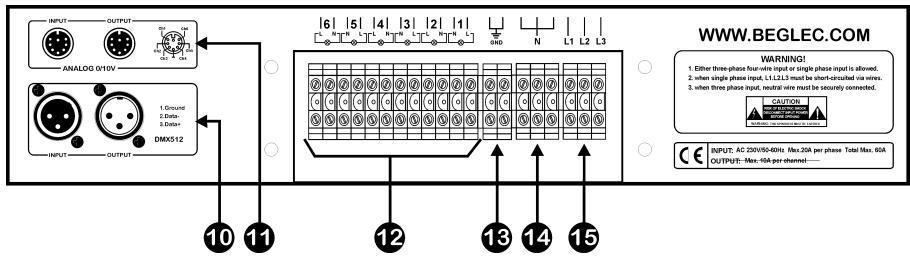

ACHTERAANZICT

10.DMX INGANG: mannelijke XLR aansluiting die worden gebruikt om de DSP6 te verbinden met een DMX controller of een ander DMX toestel in de keten.

DMX UITGANG: vrouwelijkke XLR aansluiting die worden gebruikt om de DSP6 met het volgende toestel in de DMX keten te verbinden.

1. ANALOGE INGANGEN: 8pins DIN aansluiting die gebrukt worden voor de analoge 0 10Vdc ingangssignalen. Raadpleeg de tekening hier rechts naast voor de toewijzing van de kanalen op de aansluiting.

Opgelet: de analoge ingang wertt alleen wanneer de "DMX fail" optie ingesteld is op "Analog" en wanneer er geen DMX signala waargenomen (aangesloten) worden door DSP6 (DMX led is uit)

1. KANAALUITGANGEN: elk van de 6 kanalen heeft 2 uitgangsdraden. Let goed op de "L" en "N" aanduidingen op de achterkant van het toestel wanner u deze draden aansluit.

13.AARDING AANSLUITING: let er op dat de DSP6 goed geaard is!
14. NUL INGANGSDRADEN: deze 3 aansluitingen zijn binnen in de DSP6 met elkaar verbonden.
15. FASE INGANGEN: de DSP6 kan aangesloten worden in enkele fase of in 3fasen. Raadpleeg het volgende hoofdstuk voor een correcte aansluiting.

AANSLUITINGEN

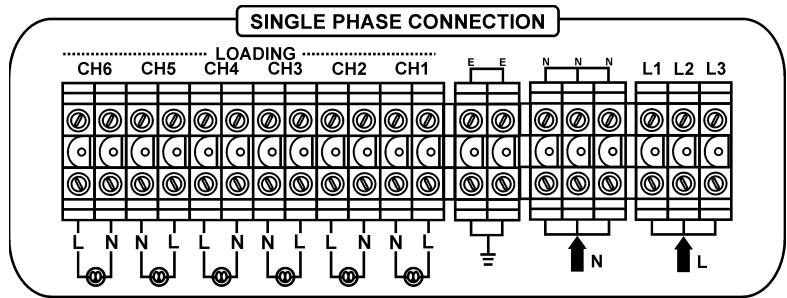

Dit toestel mag enkel aangesloten door bevoegde Personen, met inachtneming van de reglementring voor elektrische installations van uw land! Plaats steeds de metalen beschemkap terug op het toestel, nadat u alle draden aangesloten heeft en gebruik steeds gespaste wartels (zie tekening) om de draden te beschemmen gegen ongewenste wrijvingen en trekkrachten.

• Aangezien u over slechts 1 fasedraad (L) beschikt moet u bruggen make tussen de L1/L2/L3 ingangen en de fasedraad met deze ingangen verbinden. (zie afbeelding)
• Verbind de nul (N) met de N ingang. (zie afbeelding)
• Verbind de lasten met de uitgangskanalen (2 aansluitingen, namelijk "L" en "N") Alle "N" aansluitingen zijn binnen in de DSP6 met elkaar verbonden.
• Vergeet zich de aardleiding correct te verbinden!

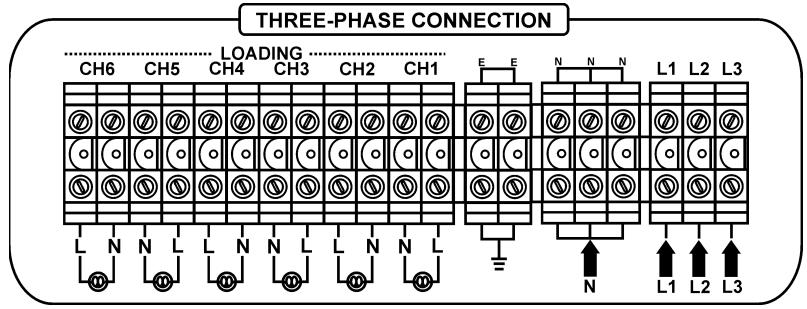

3-FASE AANSLUITING (4 draden "L1 + L2 + L3 + N" + aardleiding "E")

• Gezien u 3 fasedraden hebt kurz u deze onmiddelijk op de overeenkomstige L1/L2/L3 ingangen aansluiten. (zie afbeelding)
• Verbind de nul (N) met de N ingang. (zie afbeelding)
• Verbind de lasten met de uitgangskanalen (2 aansluitingen, namelijk "L" en "N") Alle "N" aansluitingen zijn binnen in de DSP6 met elkaar verbonden.
• Vergeet Niet de aardleiding correct te verbinden!

SETUP MENUS

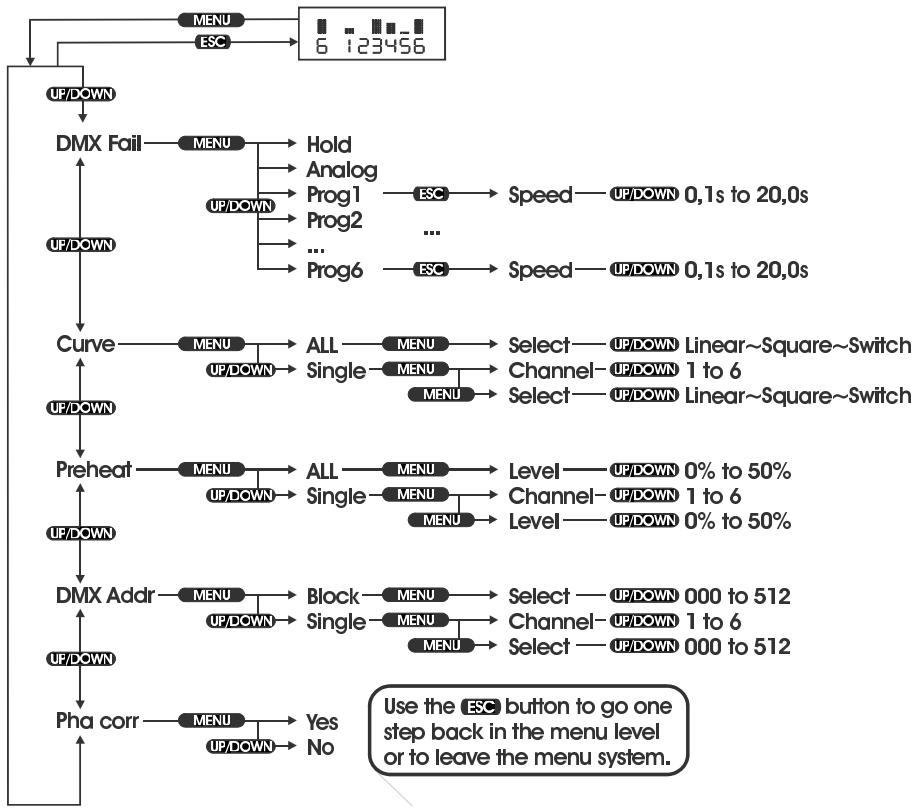

Gelieve onderstaand overzicht te overlopen om de menustructuur van de DSP6 goed te begrijpen:

U kunt duidelijk zien op welke toetsen u要去 drukken om een zekere functie te selecteren. In de meeste gevallen word de DSP6 onder gewone omstandigheden

gebrukt (de display geeft de uitgangsstatus van de kanalen wee). Druk op de "menu" toets om toeing te hebben tot de setup menu's. Met de "up/down" toetsen kut u de 5 beschikbare menu's overlopen. Met de "esc" toets kut u een stap terugkeren in het menu. Na +/-30sec zal de DSP6 automatisch terug maar zijn normale werkmodus keren.

In het volgende hoofdstuk(Int) umeer lezen over elke functie.

MENU ONDERDELEN

- DMX FAIL:

De DSP6 kan werknen met analogue 0/10V en digitale DMX-512 ingangssignalen. DMX signalen haben voorrang op de analoge ingangen. Dit betekent dat u den analoge ingangen enkel kan gebruiken wanner er geen DMX signala gedetecteerd worden. Wanner er geen DMX signal aanwezig is beschikt u over 3 opties:

Hold:

Wanner er geen DMX signaal aanwezig is dan behoud de DSP6 de LASTE scène op de uitgangen.

• Druk op "menu" en op "up/down" tot de display "Dmx fail" weergeeft.
• Druk waar op "menu": de display toont een van de 3 opties.
• Druk op "up/down" tot de display "Hold" weergeeft
• Druk op "esc" om deze optie op te slaan en het menu te verlaten.

- Analog:

Wanner er geen DMX signal aanwezig is dan gaat de DSP6 over maar de analoge 0/10V werkmodus.

• Druk op "menu" en op "up/down" tot de display "Dmx fail" weergeeft.
• Druk waar op "menu": de display toont een van de 3 opties.
• Druk op "up/down" tot de display "Analog" weergeeft
• Druk op "esc" om deze optie op te slaan en het menu te verlaten.

- Prog 01 ... Prog 12:

Wanner er geen DMX signalaanwezig is dan geegt de DSP6 een van de 12 ingebouwde patterns wee.

• Druk op "menu" en op "up/down" tot de display "Dmx fail" weergeeft.
• Druk waar op "menu": de display toont een van de 3 opties.
• Druk op "up/down" tot de display het gewenste programme weergeeft (Prog 01 ... 12)
• Druk op de "esc" en de "up/down" toetsen om de gewenste snelheid te selecteren.
• Druk op "esc" om de gekozen snelheid op te slaan en het menu te verlaten.

CURVE:

Met de DSP6 kutn u een verschillende werkingsmodus (curve) kiezen voor elk kanaal afzonderlijk. Dit is een handige functie, indien u lichteffecten要去 aan/uit schakelen terwijl u tegelijkertijd lampen要去 dimmen. 3 Curven zichen beschikbaar:

- Selecteer een identieke curve voor alle kanalen:

• Druk op "menu" en "up/down" tot de display "Curve" weergeeft.
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "All" weergeeft
• Druk op "menu" om deze optie te selecteren.
• Druk op "up/down" om een van de 3 curven te kiezen
• Druk op "esc" om de geselecteerde curve op te slaan en het menu te verlaten.

- Selecteer een curve voor elk kanaal afzonderlijk:

• Druk op "menu" en "up/down" tot de display "Curve" weergeeft.
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "Single" weergeeft
• Druk op "menu" om deze optie te selecteren: de display toont het kanaalnummer op de eerste rij en de curve op de tweede rij.
• Druk op "menu" om van de ene rij় aan de andere over te gaan.
• Druk op "up/down" om de gewenste curven en kanaalnummers te kiezen tot alle kanalen ingesteld+zijn.
• Druk op "esc" om de geselecteerde curven op te slaan en het menu te verlaten.

- PREHEAT:

Met de DSP6 kutu een preheat niveau instellen tot 50% voor alle kanalen tegelijk of voor elk kanaal afzonderlijk. Als de preheat functie het filament van de lamp filament op een zekere temperatuur houdt, dan za de opstartstroom van de lamp veel lager zich. Dit verlangt in de meeste gezallen aanzienlijk de levensduur van de lamp.

- Identieke preheat op alle kanalen:

• Druk op "menu" en "up/down" tot de display "Preheat" weergeeft.
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "All" weergeeft
• Druk op "menu" om deze optie te selecteren.
• Druk op "up/down" om het gewenste niveau in te stellen.
• Druk op "esc" om het geselecteerde niveau op te slaan en het menu te verlaten.

- Preheat on elk kanaal afzonderlijk:

• Druk op "menu" en "up/down" tot de display "Preheat" weergeeft.
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "Single" weergeeft
• Druk op "menu" om deze optie te selecteren: de display toont het kanaalnummer op de eerste rij en het preheat niveau op de tweede rij.
• Druk op "menu" om van de ene rij় aan de andere over te gaan.
• Druk op "up/down" om de gewenste preheat niveaus en kanaalnummers te kiezen tot alle kanalen ingesteld zijn.
• Druk op "esc" om de geselecteerde preheat niveaus op te slaan en het menu te verlaten.

- DMX ADRESSERING:

In de DSP6 kutn u het DMX startadres voor de volledige unit of voor elk kanaal afzonderlijk instellen. Dank zich deze "soft patch" optie worden DMX adressering erg flexibel.

- Het startadres instellen voor de volledige unit:

• Druk op "menu" en "up/down" tot de display "Dmx addr" weergeeft
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "Block" weergeeft
• Druk op "menu" om deze optie te selecteren.
• Druk op "up/down" om het gewenste startadres van de DSP6 te kiezen.
• Druk op "esc" om het startadres op te slaan en het menu te verlaten.

- Het startadres instellen voor elk kanaal afzonderlijk:

• Druk op "menu" en "up/down" tot de display "Dmx addr" weergeeft
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "Single" weergeeft
• Druk op "menu" om deze optie te selecteren: de display toont het kanaalnummer op de eerste rij en het DMX adres op de tweede rij.
• Druk op "menu" om van de ene rij় aan de andere over te gaan.
• Druk op "up/down" om de gewenste DMX adressen en kanaalnummers te kiezen tot alle kanalen ingesteld zijn.
• Druk op "esc" om de geselecteerde DMX adressen op te slaan en het menu te verlaten.

- FASE CORRECTIE:

Om perfect linéaire curven te können produceren is de DSP6 uitgerust met een fasecorrector. Normaal要去these functie steeds ingeschakeld zijn. Sommige Lichtsturingen zicher uitgerust met een ingebouwde fasecorrector die nicht uitgezet kan worden. In dit geval kan de fasecorrector van de DSP6 uitgezet worden.

- Fasecorrector aan/uit zetten:

• Druk op "menu" en "up/down" tot de display "Pha corr" weergeeft
• Druk waar op "menu": de display toont een van de 2 opties (on/off)
• Druk op "up/down" tot de display de gewenste optie weergeeft.
• Druk op "esc" om de geselecteerde optie op te slaan en het menu te verlaten.

EIGENSCHAPPEN

Voeding: Enkele Fase 230Vac 50 60Hz (2 draden)

3 Fasen 230Vac 50 60Hz (4 draden)

Vermogen uitgangen: Max. 6x 10A (max.10A per kanaal)

DMX-512 in/out: in: mannelijke 3pins XLR

out:vrouwelijke 3pins XLR

Analoge ingang: DIN 8pin connector: 0 10Vdc

Afmetingen (BxHxD): 483 × 88 × 420 ~mm

Gewicht: 9kg

Elke inlichting kan veranderen zonder waarschuwing vooraf
