GEBRUIKSAANWIJZING DSP-12 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Wij danken U voor het kopen van dit JB Systems product. Om voordeel te halen uit alle möglichkheden die dit toestel biedt, raden wij U aan deze handleiding zeer aandachtig te lezen.

KENMERKEN

12-kanaals modulair Dimmer + Switch pack
Max. belasting: 10A per kanaal met automatische 10A zekeringen
- DMX analogue 0/10V ingangen
- Schakel/dimmer functie voor elk kanaal afzonderlijk of in bloc (lineaire, logarithmieche of switch curve)
- Adressering voor elk kanaal afzonderlijk (soft patch) of in blok
- Voorinstellenen 0 - 100% voor elk kanaal afzonderlijk of in bloc (geen bedieningspaneel nodig)
- Voorverwarming lampen 0 - 50% voor elk kanaal afzonderlijk of in blok
- Indien geen DMX signalaal aanwezig: automatische overgang maar DMX-hold, analoge 0/10V bediening of�de ingebouwde patterns
- Volledig modulaire constructie: zeer onderhoudsvriendelijk!
- Fase Correctie voor linéaire dimmer curven
- LCD display met kanaaluitgang aanduiding
- Enkele fase en 3-fase 230Vac 50 60Hz ingangen
- Geheugen voor stroomonderbreking

VOOR DE INGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

DSP12 dimmer/switch pack
- Handleiding

WAARSCHUWING: Om het risico op elektrucatie zoveel möglichk te vermiijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich

kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gewijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Om brand en elektrucutie te vermijden mag u dit toestel nooit bloatstellen aan regen of vocht. Plaats nooit metalen voorwerpen of mors nooit vloeistoffen in het toestel. Elektrucutie en een slechte werkung konnen hieruit resulteren.

INSTALLATIEAANWIJZINGEN:

• Hetplaatsen en het gebruiken van het toestelijdens lange periodes in de nabijheid van warmtebronnen zoals versterkers, spot's, enz. zullen de prestaties van het toestel negatif beinvloeden en+kennen het toestel zichs beschadenig.
• Vermijd zo veel möglichk schokken en vibraties tijdens het transport.
• Wonneer het toestel ingebouwd is in een cabine of een flight case moet u er wel voor zorgen dat het toestel goed geventileerd worden, zodenig dat de warmte die het toestel ontwikkeld goed geevacueerd worden.
• Om condensvorming te voorkomen na het transport moet u het toestel de tijd laden om zich aan te passen aan de omgevingstemperatuur, vooral als het toestel vanuit een koele plaatnsaar een warmere ruimte overgeplaatst wordt. Condens verhinder soms de goede werkig van het toestel.
• Kies zorgvuldig de plaats waar u het toestel wilt installereren. Vermijdt de nabijheid van warmtebronnen. Vermijd ondergronden die onderhevig zijn aan trillingen of stoffige en vochtigeplaatsen.
• Om elektrocutie te vermijden mag u het deksel van het toestel nooit verwijderen. Wendt u tot uw dealer als er zich een probleem voordoet.
• Plaats nooit metalen voorwerpen of mors nooit vloeistoffen in het toestel. Elektrocutie en een slechte werking konnen hieruit resulteren.
• Dit toestel kan storingen veroorzaken bij radio en televisionentvangst.
• Zeer belangrijk: dit toestel moet steeds geaard worden!

ONDERHOUD

Reinig het toestel met een zicht,lichtjes bevochtigdoek.Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

FUNCTIONS (VOORZIJDE)

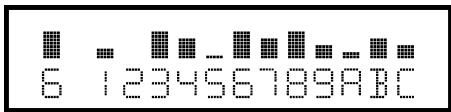

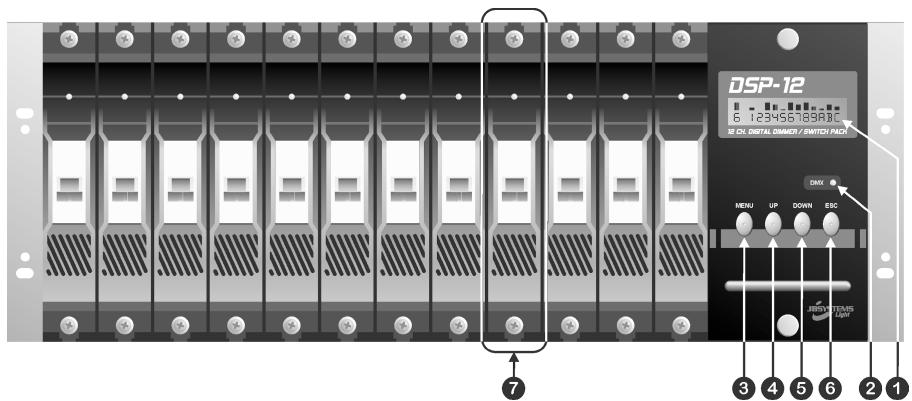

1. LCD DISPLAY: geeft het uitgangsniveau van de kanalen waar en helpt de gebruiker met het instellen van de verschillende menu's.

Bij normale werkomstandigheden geeft de display het uitgangsniveau van de kanalen wee (zie afbeeling): Het scherm toont de 12 kanalen. A, B en C staan voor de kanalen 10, 11 en 12. Boven elk kanaal staat er een blokje die het uitgangsniveau van het kanaal weergeeft. Het eerste getal geeft de naam van het kanaal waar dat het LAST gewijzigd werd. (in de afbeeling werd het uitgangsniveau van kanaal 6 het LAST gewijzigd)

1. DMX LED: knippert wanner een DMX signal gedetected wordt.
2. MENU toets: Wort gebrukt om de verschillende setup menu's te openen. Zie "Setup Menu" voor meer informatie.
3. UP toets: worden gebruikt om de menu's te overlopen of om de waarden te vermeerderen.
4. DOWN toets: worden gebruikt om de menu's te overlopen of om de waarden te verminderen.
5. ESC toets: worden gebruikt om een stap terug te keren in de menuwaarde of om het menu te verlaten.
6. OUTPUT MODULE: Elke module heeft zich eigendrap voor een kanaal. Op de voorkant van de modules zitten automatische 10A zekeringen. In geval van een kortsluiting schakelen deze zekeringen zich automatisch uit om de uitgangen van de DSP12 te beschermen. Na inspectie van het aangesloten circuit kan u de zekerering terug aanschakelen door de knop te bedieren. In normale omstandigheden zich de zekeringen steeds ingeschakeld. Bovenop de LCD display staat er op de uitgangsmodule een led die toestand van de uitgang aangeeft. Als er wat mis is met een module, dan kutu eenvoudigweg beiden schroeven

losmaken, de module uit de behuizing nemen en ze voor herstelling maar uw dealer brengen.

VERBINDINGEN (controlesignalen)

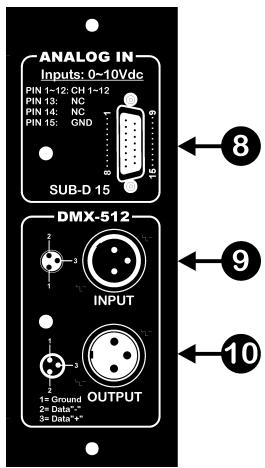

1. ANALOGE INGANGEN: de SUB-D 15 aansluiting worden gebruikt voor de analoge 0 10Vdc ingangen.

2. De Pinnen 1 tot en met 12 stemmen overeen met de kanalen 1 tot en met 12.

3. De Pinnen 13 en 14 worden nicht gebruikt
   Pin 15 is massa (GND)

Opgelet: de analoge ingang werkt alleen wanner de "DMX fail" optie ingesteld is op "Analog" en wanner er geen DMX signal waargenomen (aangesloten) worden door de DSP12 (DMX led is UIT)

1. DMX INGANG: mannelijke XLR aansluiting die worden gebruikt om de DSP12 te verbinden met een DMX controller of een ander DMX toestel in de keten.

10.DMX UITGANG: vrouwelijkke XLR aansluiting die worden gebruikt om de DSP12 met het volgende toestel in de DMX keten te verbinden.

AANSLUITINGEN (Voedingsingangen/uitgangen)

Dit apparaat mag enkel door ervaren techniekers geinstalleerd worden, rekening houdend met de geldende elektrische voorschriften in uw land! Zet na installmentatie steeds de metalen achechterzijde ophaarplaats. Maak hierbij gebruik van aangepaste kabelwartels (zie fotorechts) die ervoor zorgen dat de kabels Niet bloot staan aan ongewenste trekkrachten en wrijvingen met kabelbeschadiging totgevolg.

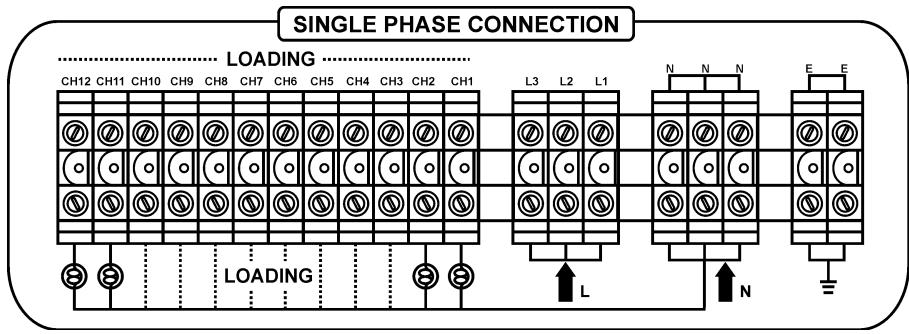

• Aangezien u over slechts 1 fasedraad (L) beschicht moet u bruggen make tussen de L1/L2/L3 ingangen en de fasedraad met deze ingangen verbinden. (zie afbeelding)
• Verbind de nul (N) met de N ingang. (zie afbeelding)
• De uitgangen worden verbondenCUSen elke kanaaluitgang en de nuldraad.
• Vergeet nicht de aardleiding correct te verbinden!

3-FASE AANSLUITING (4 draden "L1 + L2 + L3 + N" + aardleiding "E")

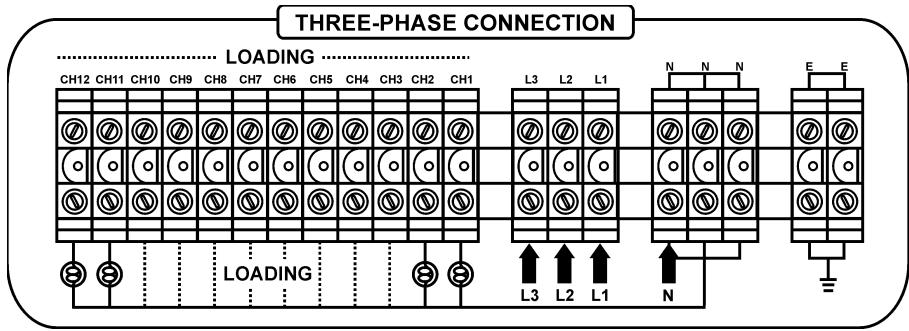

• Gezien u 3 fasedraden hebt kurz u deze onmiddelijk op de overeenkomstige L1/L2/L3 ingangen aansluiten. (zie afbeelding)
• Verbind de nul (N) met de N ingang. (zie afbeelding)
• De uitgangen worden verbonden:tussen elke kanaaluitgang en de nuldraad.
• Vergeet nicht de aardleiding correct te verbinden!

SETUP MENUS

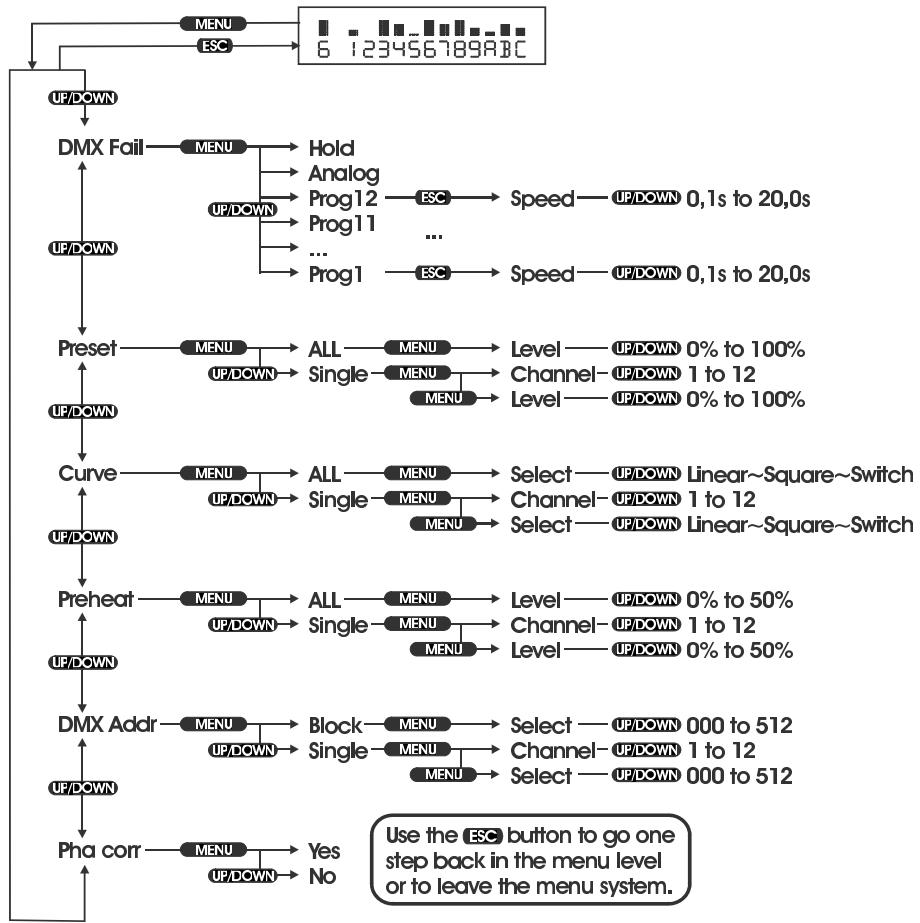

Gelieve onderstaand overzicht te overlopen om de menustructuur van de DSP12 goed te begrijpen:

U kurz duidelijk zich op welke toetsen u要去 drukken om een zekere functie te selecteren. In de meeste gezallen word de DSP12 onder gewone omstandigheden gebruikt (de display geeft de uitgangsstatus van de kanalen wee). Druk op de "menu" toets om toegang te hebben tot de setup menu's. Met de "up/down" toetsen kurz u de 6 beschikbare menu's overlopen. Met de "esc" toets kurz u eén stap terugkeren in het menu. Na +/-30sec za de DSP12 automatisch terug maar+zijn normale werkmodus keren.

In het volgende hoofdstuk(Int) umeer lezen over elke functie.

MENU ITEMS

- DMX FAIL:

De DSP12 kan werkken met analoge 0/10V en digitale DMX-512 ingangssignalen. DMX signalen haben voorrang op de analoge ingangen. Dit betekent dat u den analoge ingangen enkel kan gebruiken wanner er geen DMX signala gedetecteerd worden. Wanner er geen DMX signal aanwezig is beschikt u over 3 opties:

Hold:

Wanner er geen DMX signalaal aanwezig is dan behoud de DSP12 de LASTSCENE op de uitgangen.

• Druk op "menu" en op "up/down" tot de display "Dmx fail" weergeeft.
• Druk waar op "menu": de display toont een van de 3 opties.
• Druk op "up/down" tot de display "Hold" weergeeft
• Druk op "esc" om deze optie op te slaan en het menu te verlaten.

- Analog:

Wanneer er geen DMX signal aanwezig is dan gaat de DSP12 over maar de analoge 0/10V werkmodus.

• Druk op "menu" en op "up/down" tot de display "Dmx fail" weergeeft.
• Druk waar op "menu": de display toont een van de 3 opties.
• Druk op "up/down" tot de display "Analog" weergeeft
• Druk op "esc" om deze optie op te slaan en het menu te verlaten.

- Prog 01 ... Prog 12:

Wanner er geen DMX signal aanwezig is dan geeft de DSP12 één van de 12 ingebouwde patterns wee.

• Druk op "menu" en op "up/down" tot de display "Dmx fail" weergeeft.
• Druk waar op "menu": de display toont een van de 3 opties.
• Druk op "up/down" tot de display het gewenste programme weergeeft (Prog 01 ... 12)
• Druk op de "esc" en de "up/down" toetsen om de gewenste snugelid te selecteren.
• Druk op "esc" om de gekozen snelheid op te slaan en het menu te verlaten.

- PRESET:

De DSP12 kan zonder controller werken. Dit is een去买ie optie indien u enkel een bepaald uitgangsiveau wenst voor elk kanaal gedurende een lange tijd (winkels, stands, pubs enz...) Dit kan gedaan worden door middel van de Preset optie. U kunt een bepaald niveau instellen voor alle kanalen samen of voor elk kanaal afzonderlijk.

- Preset voor alle kanalen samen:

• Druk op "menu" en op "up/down" tot de display "Preset" weergeeft.
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "All" weergeeft
• Druk op "menu" om deze optie te selecteren.
• Druk op "up/down" om het gewenste niveau van de DSP12 in te stellen.
• Druk op "esc" om het gekozeniveau op te slaan en het menu te verlaten.

- Preset voor elk kanaal afzonderlijk:

• Druk op "menu" en op "up/down" tot de display "Preset" weergeeft.

• Druk waar op "menu": de display toont een van de 2 opties.

• Druk op "up/down" tot de display "Single" weergeeft
• Druk op "menu" om deze optie te selecteren: de display toont u het kanaalnummer op de eerste rij en de dimmerwaarde op de tweede rij.
• Druk op "menu" om van de ene rij় aan de andere over te gaan.
• Druk op "up/down" om de gewenste dimmerniveaus en kanaalnummers te kiezen tot alle kanalen ingesteld zijn.
• Druk op "esc" om de geselecteerde preset op te slaan en het menu te verlaten.

CURVE:

Met de DSP12 kutu een verschillende werkingsmodus (curve) kiezen voor elk kanaal afzonderlijk. Dit is een handige functie, indien u licheffecten要去 aan/uit schakelen terwijl utegelijkkertijd lampen要去 dimmen. 3 Curven zichn beschikbaar:

- Selecteer een identieke curve voor alle kanalen:

• Druk op "menu" en "up/down" tot de display "Curve" weergeeft.
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "All" weergeeft
• Druk op "menu" om deze optie te selecteren.
• Druk op "up/down" om een van de 3 curven te kiezen
• Druk op "esc" om de geselecteerde curve op te slaan en het menu te verlaten.

- Selecteer een curve voor elk kanaal afzonderlijk:

• Druk op "menu" en "up/down" tot de display "Curve" weergeeft.
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "Single" weergeeft
• Druk op "menu" om deze optie te selecteren: de display toont het kanaalnummer op de eerste rij en de curve op de tweede rij.
• Druk op "menu" om van de ene rij় aan de andere over te gaan.
• Druk op "up/down" om de gewenste curven en kanaalnummers te kiezen tot alle kanalen ingesteld+zijn.
• Druk op "esc" om de geselecteerde curven op te slaan en het menu te verlaten.

- PREHEAT:

Met de DSP12 kutn u een preheat niveau instellen tot 50% voor alle kanalen tegelijk of voor elk kanaal afzonderlijk. Als de preheat functie het filament van de lamp filament op een zekere temperatuur houdt, dan za de opstartstroom van de lamp veel lager zijn. Dit verlangt in de meeste gezallen aanzienlijk de levensduur van de lamp.

- Identieke preheat op alle kanalen:

• Druk op "menu" en "up/down" tot de display "Preheat" weergeeft.
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "All" weergeeft
• Druk op "menu" om deze optie te selecteren.
• Druk op "up/down" om het gewenste niveau in te stellen.
• Druk op "esc" om het geselecteerde niveau op te slaan en het menu te verlaten.

- Preheat on elk kanaal afzonderlijk:

• Druk op "menu" en "up/down" tot de display "Preheat" weergeeft.
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "Single" weergeeft
• Druk op "menu" om deze optie te selecteren: de display toont het kanaalnummer op de eerste rij en het preheat niveau op de tweede rij.
• Druk op "menu" om van de ene rij় aan de andere over te gaan.
• Druk op "up/down" om de gewenste preheat niveaus en kanaalnummers te kiezen tot alle kanalen ingesteld+zijn.
• Druk op "esc" om de geselecteerde preheat niveaus op te slaan en het menu te verlaten.

- DMX ADRESSERING:

In de DSP12 kutn u het DMX startadres voor de volledige unit of voor elk kanaal afzonderlijk instellen. Dank zich deze "soft patch" optie worden DMX adressering erg flexibel.

- Het startadres instellen voor de volledige unit:

• Druk op "menu" en "up/down" tot de display "Dmx addr" weergeeft
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "Block" weergeeft
• Druk op "menu" om denen optie te selecteren.
• Druk op "up/down" om het gewenste startadres van de DSP12 te kiezen.
• Druk op "esc" om het startadres op te sloan en het menu te verlaten.

- Het startadres instellen voor elk kanaal afzonderlijk:

• Druk op "menu" en "up/down" tot de display "Dmx addr" weergeeft
• Druk waar op "menu": de display toont een van de 2 opties.
• Druk op "up/down" tot de display "Single" weergeeft
• Druk op "menu" om deze optie te selecteren: de display toont het kanaalnummer op de eerste rij en het DMX adres op de tweede rij.
• Druk op "menu" om van de ene rij় aan de andere over te gaan.
• Druk op "up/down" om de gewenste DMX adressen en kanaalnummers te kiezen tot alle kanalen ingesteld+zijn.
• Druk op "esc" om de geselecteerde DMX adressen op te slaan en het menu te verlaten.

- FASE CORRECTIE:

Om perfect linéaire curven te können produiten is de DSP12 uitgerust met een fasecorrector. Normaal要去these functie steeds ingeschakeld zijn. Sommige Lichtsturingen zichacter uitgerust met een ingebouwde fasecorrector die nicht uitgezet kan worden. In dit geval kan de fasecorrector van de DSP12 uitgezet worden.

- Fasecorrection aan/uit zetten:

• Druk op "menu" en "up/down" tot de display "Pha corr" weergeeft
• Druk waar op "menu": de display toont een van de 2 opties (on/off)
• Druk op "up/down" tot de display de gewenste optie weergeeft.
• Druk op "esc" om de geselecteerde optie op te slaan en het menu te verlaten.

EIGENSCHAPPEN

Voeding: Enkele Fase 230Vac 50~60Hz (2 draden)

3 Fasen 230Vac 50 60Hz (4 draden)

Vermogen uitgangen: Max. 12x 10A (max.10A per kanaal)

DMX-512 in/out: in: mannelijke 3pins XLR

out:vrouwelijke 3pins XLR

Analoge ingang: SUB-D 15pins aansluiting: 0 10Vdc

Afmetingen (BxHxD): 483 x 176 x 470mm

Gewicht: 25kg
