MODE D'EMPLOI BT-575S JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit BriteQ. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Puissant moving head intelligent pour les discothèques et les sociétés de location
• 16 canaux DMX (pan - tilt - vitesse mouvements pan/tilt - dimmer - shutter/strobo - couleur - gobo1 - gobo2 - rotation des gobos - prisme - rotation du prisme - focus - Pan 16Bit - Tilt 16Bit - reset+lamp on/off)
• choix entre 8 ou 16 canaux (compatibilité avec iSolution)
• Possibilité d'adresser le DMX à distance.
• Mouvements pan / tilt couplés, prévue d'une correction de position.
• 7 gobos rotatifs interchangeables + 9 gobos fixes interchangeables (D= 26,8mm) 9 couleurs dichroiques + blanc et effet arc-en-ciel à vitesse variable
• Prisme à 3-facettes rotatif dans les deux sens à vitesse variable L'écran LED du menu peut être allumé/éteint Angle du faisceau: 14° + possibilité de régler le focus par DMX
• Black-out et effet stroboscopique rapide jusqu'à 10 flashes/seconde Atténuation linéaire 0-100%
• Peut être utilisé en mode maître/esclave grâce aux programmes intégrés, commandés par le micro interne.
• Contrôleur CA-8 disponible en option pour la commande à distance de différentes fonctions, notamment : black-out, différents programmes stroboscopiques, sélection manuelle de la couleur/gobo, sélection du programme et fonctionnement lent/rapide.
• Ventilation forcée par ventilateur et protection électronique contre les surchauffes

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi Appareil BT575S 2 Crochets de support

Instructions de sécurité:

K OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouvez replacer vous-même. Confiez l'entretien uniquement à des

techniciens qualifiés

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur

Ce symbole signifie: Lire le mode d'emploi.

Ce symbole détermine: la distance minimum des objets allumés. La distance minimum entre le projecteur et la surface à éclairer doit être plus de 1 mètre.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un nouvel effet lumiere peut provoquer de la fumee et/ou une odeur non souhaitée, disparaisant après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation. Aucune source de flamme nue, telle que les bougies allumées, ne peut être placé sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de rebrancher l'ampoule ou d'effectuer des réparations.
• Débranchez définitivement l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrabssé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible du même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Mise en PLACE / remplacement des ampoules

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil soit refroidi. Débranchez systématiquement.

l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.). Lors du remplacement, n'utilisez que des pièces véritables.

• Coupez l'alimentation et débranchez l'appareil.
• Attendez environ 15 minutes jusqu'à ce que l'appareil ait refroidi.

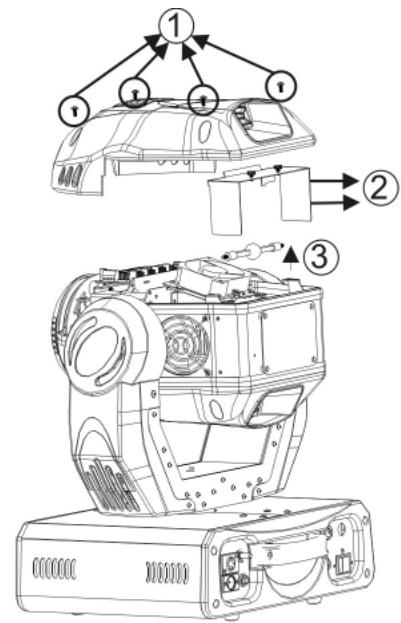

• Ouvrez le couvercle en plastique (4 vis) (numéro 1 dans la figure ci-dessous)
• Retirez la plaque métallique qui recouvre l'ampoule (2 vis). Voir dessin (numéro 2) pour l'emplacement exact.
• Retirez la lampe usagée (ne manipulez jamais la lampe tant qu'elle est chaude) (numéro 3 dans la figure ci-dessous)

Attention! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux specifications techniques de ce manuel pour savoir quelle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevée!

• Ne touchez pas l'ampoule les mains nues! Ceci réduit considérablement la durée de vie de l'ampoule. Si vous avez touché l'ampoule, nettoyez-la à l'aide d'un chiffon et un peu d'alcool dénature. Frottez l'ampoule avant de l'installer.
• Remettez la nouvelle ampoule dans l'appareil. Assurez-vous que les fils ne touchent pas l'ampoule.
• Remettez la plaque métallique en place et fixez-la à l'aide des 2 vis.
• Remettez le couvercle en plastique et fixez les 4 vis.
• Prêt!

Changer les GOBOS rotatifs

ATTENTION: N'installez les gobos que si l'appareil est éteint!

Ne desserrez jamais les vis des gobos rotatifs car vous ouvririez ainsi le roulement à billes.

Réparer cela est très difficile !

• Coupez l'alimentation et débranchez l'appareil.
• Ouvrez le couvercle en plastique (4 vis)

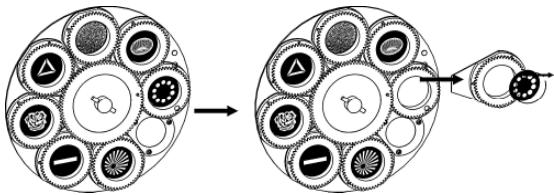

• Repérez la roue à gobos et retirez l'anneau de fixation du gobo que vous pouvez replacer à l'aide d'un outil approprié.
• Retirez le gobo et insérez le nouveau gobo.
• Comprimez l'anneau de fixation et insérez-le devant le gobo. Prêt!

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulières. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Comment regler l'appareil

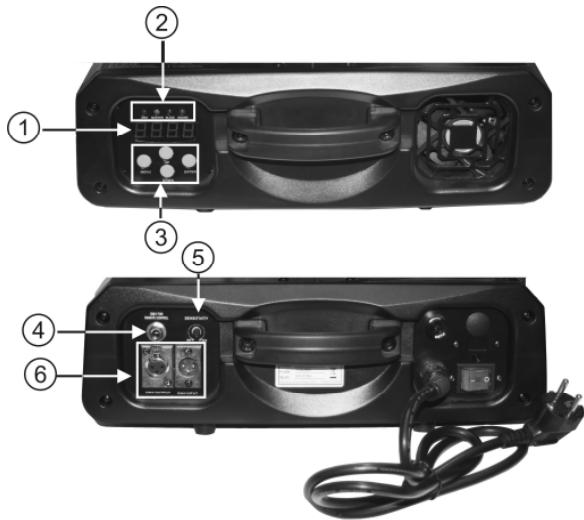

• PANNEAU DE CONTRÔLE:

1. ECRAN affiche les différents menus et les fonctions sélectionnées.

2. LEDS

DMX	Allumé	Présence d'un signal DMX
MASTER	Allumé	Mode maître
SLAVE	Allumé	Mode esclave
SOUND	Clignote	Activationusicale

1. TOUCHES

MENU	Pour sélectionner les fonctions de programmation
DOWN	Pour recycler dans les fonctions sélectionnées
UP	Pour avancer dans les fonctions sélectionnées
ENTER	Pour confirmer la fonction sélectionnée

1. ENTREE POUR LE CONTROEUR A DISTANCE: connectez le contrôle à distance optionnel (CA-8) via l'entrée jack 1/4 affin de contrôle l'appareil au niveau du stand by, de la fonction et du mode.
2. SENSITIVITY: vous pouvez régler la sensibilité du micro si vous utilisez cet appareil de façon autonome ou en mode maître/esclave.

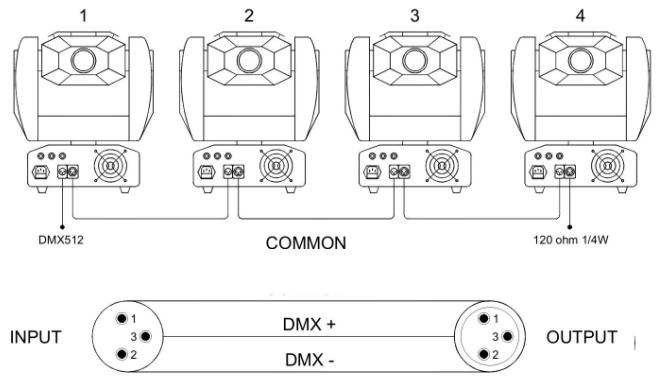

3. DMX IN/OUT : est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entre eux.

• Pour sélectionner une des fonctions prè-set, appuyez sur la touche MENU jusqu'à ce que la fonction que vous désirez apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera. Utilisez les touches DOWN et UP pour changer de mode.
• Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Après 8 secondes l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. Les fonctions principales sont affichées à droite.

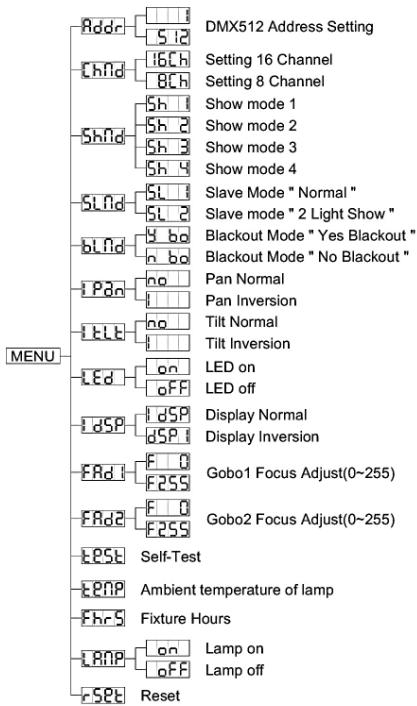

Réglement de l'adresse DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que Redr soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres MENU soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : [16 ch] (16 canaux) ou [8 ch] (8 canaux).
• Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer (ou vous retournerez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes). Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

Est utilisé pour désigner le Show quand l'appareil fonctionne de façon autonome ou en maître/esclave.

• Appuyez sur la touche MENU jusqu'à ce que Shnd est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner [sh] (show 1) ou [sh] (show 2) ou [sh] (show 3) ou [sh] (show 4).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer cette choice.

Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Show 1 mode - l'appareil est placé parterre. Angle du mouvement tilt:

Show 2 mode : l'appareil est fixe au plafond. Angle du mouvement tilt :

Mode show 3: l'appareil est placé sur le haut-parleur.

Le projecteur reste continuellement dirigé vers le public, donc, devant la scène. Angle du

mouvement pan (de gauche à droite à gauche) :. Angle du mouvement tilt : (60° au-dessus de l'horizontal; en-dessous de l'horizontal).

Mode show 4 : l'appareil est fixé au plafond

La plupart du temps, le spot projette son faisceau devant la scène. Angle du mouvement pan (de gauche à droite à gauche) :. Angle du mouvement tilt : (verticalement, devant; derrière ).

Est utilisé pour que l'appareil esclave fonctionne de façon opposée au maître ou pour fonctionner de façon complètement synchronisée.

• Appuyez sur la touche MENU jusqu'à ce que SLnd est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (2 light show).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode black-out

Mode Black-out: quand aucun signal DMX est détecté, l'appareil se met en black-out et attend un signal DMX.

Mode « pas de black-out » : quand aucun signal DMX est détecté, l'appareil se met automatiquement à fonctionner de façon autonome.

Appuyez sur la touche MENU jusqu'à ce que BLND est affiché à l'écran. - Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (yes black-out) ou n (no black-out). - Dés que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Normal : on peut uniquement sélectionner une seule couleur.

Split colors (plusieurs couleurs) : on peut sélectionner une seule couleur ou 2 couleurs qui se trouvent l'une à côté de l'autre sur la roue à gobos.

• Appuyez sur la touche MENU jusqu'à ce que CLnd est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner no (normal) ou 5c (split color).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion pan

Normal: le mouvement pan n'est pas inversé.

Pan inversion: le mouvement pan est inversé

• Appuyez sur la touche MENU jusqu'à ce que l'pan est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner no (normal) ou pan inversionion).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer tout chose.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion tilt

Normal: le mouvement tilt n'est pas inversé.

Tilt inversion: le mouvement tilt est inversé

• Appuyez sur la touche MENU jusqu'à ce que l'éle est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (tilt inversion).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Display on: l'écran est toujours allumé.

Display off: l'écran est éteint quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche Ed - Appuyez sur la touche ENTER, l'écran commence à clignoter. - Utilisez les touches DOWN et UP pour sélectionner (écran toujours allumé) ou OFF (écran éteint si pas utilisé). - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Display normal : possibilité de dire ce qui est affiché à l'écran quand l'appareil est posé par terre. Display inversion : possibilité de dire ce qui est affiché à l'écran quand l'appareil est suspendu.

• Appuyez sur la touche MENU jusqu'à ce que l'écran clignote sur l'écran. (affichage normal)
• Utilisez la touche ENTER pour changer l'affichage [d5P] (affichage inversé), l'option sera automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour retourner à l'affichage normal [d5P]
• Pour retourner vers les fonctions, appuyez sur la touche MENU.

GOBO1 focus adjust

Utilisé pour ajuster le focus des gobos situés sur la roue à gobos 1.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres Frd1 se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "tilt
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "tilt 45".
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "pan
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "pan
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "pan".
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "pan".
• Au cours des 6 étapes décrites ci-dessus, vous serez en mesure d'ajuster le focus grâce aux boutons UP/DOWN présents sur l'appareil.
• Pour retourner vers les fonctions, appuyez de nouveau sur le bouton MENU.

Utilisé pour ajuster le focus des gobos situés sur la roue à gobos 2.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres FDA se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "tilt"
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "tilt
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "pan
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "pan".
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "pan".
• Appuyez sur le bouton ENTER pour que l'appareil adopte la position "pan".
• Au cours des 6 étapes décrites ci-dessus, vous serez en mesure d'ajuster le focus grâce aux boutons UP/DOWN présents sur l'appareil.
• Pour retourner vers les fonctions, appuyez de nouveau sur le bouton MENU.

Est utilisé pour activer le programme interne "self-test" qui passera en revue toutes les possibilités de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que EPSE clignote à l'écran.
• Appuyez sur la touche ENTER pour démarrer le programme intégré « self-test »
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Utilisé pour afficher la température à l'intérieur du compartiment de la lampe.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres LBN se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER et la température de service de la lampe sera affichée sur l'écran.
• Pour retourner vers les fonctions, appuyez de nouveau sur le bouton MENU.

Vous communiquez le nombre d'heures de service de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que FhrS clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Utilisé pour allumer et éteindre la lampe de manière à pouvoir refroidir la lampe grâce aux ventilateurs internes avant de la transporter.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres LAMP se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : (la lampe sera allumée) ou (la lampe sera éteinte).
• Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer (ou vous retournez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes).
• Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

Reset

Pour effectuer une mise à zéro de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que 5et clignote à l'écran.
• Appuyez sur ENTER pour renvoyer tous les canaux à leur position d'origine.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

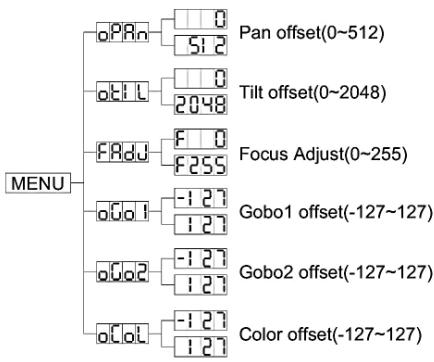

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvrir comment effectuer une mise à zéro (reset) par commande DMX.

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour aller vers le mode Offset.
• Vous êtes maintenant en mesure d'ajuster la position de référence ('home position', qui est donc la position "zéro").
• Quand vous désirez ajuster la position de référence ('home position') des gobos et des couleurs, vous devez désordir voir le mode FAdJ.
• Les fonctions sont décrites ci-dessous.

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres bPRn soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour ajuster la position de référence du mouvement pan (pan home position).

• Une fois que la position a été déterminée, appuyez sur le bouton ENTER pour confirmer, ou revenez automatiquement aux fonctions offset sans effectuer le moindre changement en appuyant sur le bouton MENU. Pour revenir vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset.

Utilisez les boutons DOWN et UP jusqu'à ce que les lettres [eL] soient affichées par l'écran. - Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter. - Utilisez les boutons DOWN et UP pour ajuster la position de référence du mouvement tilt (tilt home position). - Un fois que la position a été déterminée, appuyez sur le bouton ENTER pour confirmer, ou retournez automatiquement aux fonctions offset sans effectuer le moindre changement en appuyant sur le bouton MENU. Pour retourner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset.
• Utilisez les boutons DOWN et UP jusqu'à ce que les lettres FdU soient affichées par l'écran.
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "tilt"
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "tilt
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "pan 0".
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "pan "
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "pan".
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "pan".
• Au cours des 6 étapes décrites ci-dessus, vous serez en mesure d'ajuster le focus grâce aux boutons UP/DOWN présents sur l'appareil.

Pour retourner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

GOBO1 offset

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter. Utilisez les boutons DOWN et UP pour ajuster la position de référence du gobo (gobo home position).
• Une fois que le gobo 1 a été sélectionné, appuyez sur le bouton ENTER pour confirmer, ou retournez automatiquement aux fonctions offset sans effectuer le moindre changement en appuyant sur le bouton MENU. Pour retourner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

GOBO2 offset

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter. Utilisez les boutons DOWN et UP pour ajuster la position de référence du gobo (gobo home position).
• Une fois que le gobo 2 a été sélectionné, appuyez sur le bouton ENTER pour confirmer, ou retournez automatiquement aux fonctions offset sans effectuer le moindre changement en appuyant sur le bouton MENU. Pour retourner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour ajuster la position de référence de la couleur (color home position).
• Une fois que la couleur a été sélectionnée, appuyez sur le bouton ENTER pour confirmer, ou retournez automatiquement aux fonctions principales sans effectuer le moindre changement en appuyant sur le bouton MENU.
• Pour retourner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

Comment brancher les appareils en DMX

Le protocole DMX est un signal à haute vitesse qui sert à contrôler les projecteurs dits « intelligents ». Vous devez relier le contrôleur DMX et tous les appareils "en chaîne" à l'aide d'un câble symétrique XLR M/F de très bonne qualité. Pour éviter un comportement étrange des appareils, suite aux interférences, vous devez utiliser un « terminal » de 90 à 120 à la fin de la chaîne. N'utilisez jamais des câbles répartiteurs-Y, ici ne fonctionnera tout simplement pas!

Chaque appareil dans la chaîne doit avoir sa propre adresse de départ afin de savoir quelles commandes, venant du contrôleur, il doit décoder.

Comment regler l'adresse de demarrage EXACTE:

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez... veillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

Mode à 16 canaux

16 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed select	Dimmer	Shutter/Shaking	Color	No function	Gobo1
540°	270°	255 Slow	255 100%	248-255 Open	255 Fast	255	255 Fast
				240-247	192 Slow	192	192 Slow
				239 Fast shaking (gobo2)	191 Slow	191	191 Slow
				186 Slow shaking (gobo2)	186	186	186
				185 Fast shaking (gobo1)	128 Fast	128	128 Fast
				132 Slow shaking (gobo1)	115-127 Pink	115-127	115-127
					102-114 Light green	102-114	102-114
					089-101 UV purple	089-101	089-101
				131 Fast shutter	077-088 Blue	077-088	077-088
					064-076 Red	064-076	064-076
					051-063 Yellow	051-063	051-063
				16 Slow shutter	039-050 Light blue	039-050	039-050
					026-038 Magenta	026-038	026-038
				008-015 Open	013-025 Green	013-025	013-025
				000-007 Blackout	000-012 White	000-012	000-012
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Gobo2	Gobo2 Rotation	Prism	Prism Rotation	Focus	Pan 16 bit	Tilt 16 bit	Reset Lamp On/Off
255 Fast	246-255 Stopped	171-255	246-255 Stopped	255	255	255	Reset
192 Slow	245 Fast	Prism effect 2	245 Fast				Reset
191 Slow							Normal
128 Fast
112-127
096-111
080-095
064-079
048-063
032-047
016-031
000-015

1. Pour effectuer un reset DMX, mettez la valeur DMX de CH-8 & de CH-16 à 255, l'appareil opérera un reset après à peu près 5 secondes. Pour que la lampe soit allumée, mettez la valeur DMX de CH-8 à 247 & celle de CH-16 à 255. Pour que la lampe soit éteinte, mettez la valeur DMX de CH-8 à 239 & celle de CH-16 à 255.
2. Pour activer le mode 'color sound', mettez la valeur DMX de CH-6 & de CH-7 à 255. Pour activer le mode 'gobo sound', mettez la valeur DMX de CH-8 & de CH-9 à 255.

Mode à 8 canaux

8 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter/Shaking	Gobo	Color	Gobo rotation	Prism/Prism rotation/Dimmer	Focus
540'	270'	240-255 Open	248-255FastGobo2218SlowGobo2217Slow	248-255Fast	246-255 Stopped	255 100%	255
		240-247	247Fast	247 Fast
		239 Fast shaking(gobo2)	188Fast	188 Slow
			167Fast	167 Slow
		186 Slow shaking(gobo2)	158SlowGobo1	158 Slow
			157Slow	157 Slow
			128Fast	128 Fast
			124-127G15+G9	124-127 Pink
			120-123G15+G7	120-123 Pink
		185 Fast shaking(gobo1)	116-119G15+G5	115-127 Pink
			112-115G15+G3	115-127 Pink
			108-111G15+G1	108-111 Light green
		132 Slow shaking(gobo1)	100-103G13+G7	102-114 UV purple
			096-099G13+G5	096-101 UV purple
			092-095G13+G3	098-101 UV purple
			088-091G13+G1	088-101 UV purple
		131 Fast shutter	084-087G10+G9	077-088 Blue
			080-083G10+G7	077-088 Blue
			076-079G10+G5	076-079 Red
			072-075G10+G3	072-075 Red
			068-071G10+G1	064-076 Red
			064-067G16	064-076 Red
			060-063G15	060-063 Red
			056-059G14	056-059 Red
			052-055G13	052-055 Red
			048-051G12	048-051 Red
			044-047G11	044-047 Red
			040-043G10	040-043 Red
			036-039G9	036-039 Red
			032-035G8	032-035 Red
			028-031G7	028-031 Red
			024-027G6	024-027 Red
			020-023G5	020-023 Red
			016-019G4	016-019 Red
		008-015 Open	012-015G3	012-015 Red
			008-011G2	008-011 Red
			004-007G1	004-007 Red
		000-007 Blackout	000-003Open	000-012 White	000-009 Stopped	000-015 Open	0

G1

G2

G3

G4

G5

G6

G7

G8

G9

G10

G11

G12

G13

G14

G15

G16

Comment utiliser l'appareil

Chaque fois que vous allumerez l'appareil, l'écran affichera 1575 et tous les moteurs retourneront à leur position 'initiale' ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Après cela, l'appareil sera prêt à recevoir des signaux DMX ou à parcourir ses programmes.

Vous pouvez utiliser l'appareil selon 3 façons:

En utilisant les programmes intégrés maître/esclave. En utilisant le petit contrôleur. En utilisant un contrôleur DMX universel. En utilisant le contrôle iLead (dans ce cas, le BT575S doit être configuré en mode DMX à 8 canaux).

- En utilisant les programmes intégrés maitre/esclave:

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maître/esclave, le premier appareil contrôle tous les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et son Led « master » sera constamment allumé, le Led « sound » clignotera au rythme de la musique.

L'appareil Maître possède 2 shows préprogrammés : vous pouvez sélectionner (show 1), (show 2), (show 3) ou (show 4) immédiatement dans le menu du maître. - Les appareils Esclaves possèdent 2 options : les autres appareils sont régés en mode esclave (le Led « slave » est constamment allumé). Afin de créer un magnifique show vous pouvez introduire des mouvements contrastés (pan/tilt de l'appareil esclave est inverse) → dans le menu des appareils esclaves vous pouvez aller à l'option SLND et sélectionner:

Normal slave: l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître. • 2 light show: l'appareil esclave fonctionne à l'opposé de l'appareil maître.

- En utilisant le controleur CA-8:

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4 de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes:

Stand by	L'appareil est totallement éteint.
Fonction	Strobe 1.Gobo / Color sync. strobe 2.Sync. strobe 3.Two-light strobe	Sélection du mode moving show X/Y (Show 1 - Show 4)	Sélection Color/Gobo 1. Pression longue pour changement de gobo. 2. Pression courte pour changement de couleur.	Réglage du mouvement X/Y. 1. Position pan. 2. Position tilt. D'abord régler l'appareil Master, ensuite régler les appareils Slave.
Mode	Son 1 (la LED est étéinte)	Son 2 (la LED clignote normalement)	Lent/son 3 (la LED est allumée)	Position/ Latch (la LED clignote rapidement)

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• èces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être replacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de présence d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement.

L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis s humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: AC 230V, 50Hz

Fusible: 10 A/250V

Contrôle de son: Microphone interne

Mouvements Pan/Tilt: 540° / 270° avec correction automatique

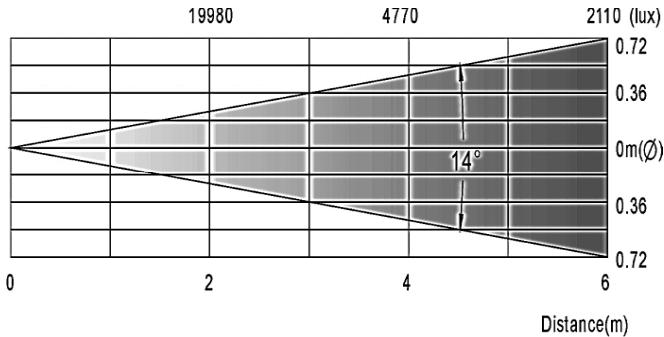

Angle du faisceau : 149

Connexions DMX : connecteur XLR mâle / femelle à 3 broches

Ampoule : HMI 575W ou HMI 575/2

Taille: 427 × 478 × 396 ~mm

Poids: 27 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la première version de ce mode d'emploi de notre site Web: www.briteq-lighting.com
