GEBRUIKSAANWIJZING BT-575S JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit BriteQ® product. Om ten volte te konnen profiteren van alle mogelijkheden en voor uw eigeneiligkeit, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Krachtige intelligente moving head voor discotheken en verhuurfirma's
• 16 DMX kanalen (pan - tilt - pan/tilt snelheid - dimmer - shutter/strobe - kleur - gobo1 - gobo2 - gobo rotatie - prisma - prismarotatie - focus - Pan 16bit - Tilt 16bit - reset + lamp on/off)
• Omschakelbaar 8/16kanalen voor iSolution compatibiliteit
• DMX adressen vanop afstand instelbaar
  Vloeiode 540^ pan en 270^ tilt met automatische positie correctie
• 7 verwisselbare roterende gobo's + 9 verwisselbare vaste gobo's (D=26,8mm)
• 9 dichroïde kleuren + wit en regenbooggeffect met variabile snelheid
• 3-facet prisma, roteert in beiden Richtingen met variabilen snelheid
• Menu gesturde LED display, kan aan/uit gezet worden
• Lichtbundel 14^ met focusregeling via DMX
• Black-out en snel strobe effect tot 10 flitsen/seconde
  Vloeiode lineaire dimmer 0-100%
• Kan gekruikt worden in Master/slave mode met de ingebouwde muziek-gestuurde programma's.
• Met de in optie verkrijgbare CA-8 controller kurz u verschilende functies besturen, waaronder: black-out, verschilende strobe programma's, manuele kleur/gobo selectie, programmakeuze en slow/fast mode.
• Ventilatorkoeling en elektronische oververhittingbeveiliging

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik inuitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schade voorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te konnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• BT575S toestel
  2 ophangbeugels

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING: Om het risico op elektrcutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkeluitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het ultraopteken binnen de gelijkbenige drihoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去eer dan 1 meters+zijn.

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmaterialaal te recycleren.
• Een/New lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, laut het apparaat aan de omgevingstemperatuur wennen wanner het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfecte te functioneren. Het kan soms zichs schade aan het apparaat toebraren.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Plaats de installation op een plaat met goede ventilatie, ver van brandbare materialien en/of vloeistoffen. De installmentaaroot op minstens 50 cm van de muren rondon geplaatst worden.
  Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
• Verzeker er U van dat er zich onder de plaat's waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 Minutes afkoelen alvorens de lamp te verrangen of alvorens te starten met de onderhoudsbeurt.
• Trek alsijd de stekker uit wanneer het apparaat gedurende langereijd Niet worden gebruikt of alvorens de lamp te verwangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan de beschikbare spanning nied hoger is dan die aangegeven op de achterzijde van het toestel.
• De elektrische kabel behoort algtd in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact kommt met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentatie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschichte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去en onderhoden.
• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.

• Om veiligheidsreden is het verboden om ongeauthoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in delichtbron. Gebruik het lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het verrangen van een lamp of van het geziven van een onderhoudsbeurt, 10 minutes na het uitzetten van de installment met het openen ervan totdat het apparaat is afgekoeld. Trek.altijd de stekkeruit het stopcontact voor U begint aan

het onderhoud. Gebruik.altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.) Gebruik bij het verrangen van onderdelen uitsluitend authentieke reserveonderdelen.

• Schakel het toesteluit en trek de stekkeruit het stopcontact.
• Wacht gedurende ongeveer 15 minutes tot het toestel afgekoeld is.

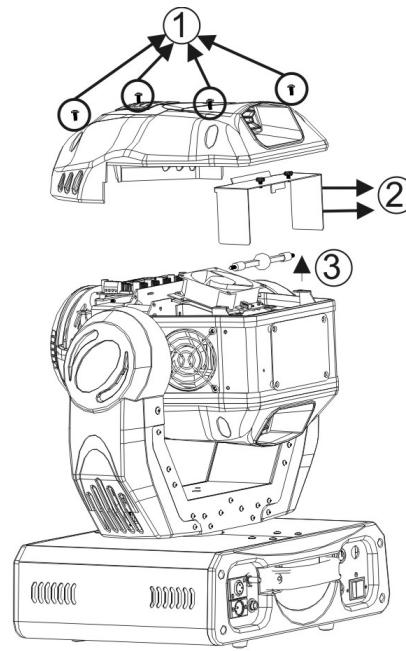

• Open het plastieken deksel (4 schroeven) (nummer 1 op de Foto hieronder )
• Verwijder de metalen afdekplaat van de lamp (2 schroeven) Zie tekening (nummer 2 op de Foto hieronder) voor de exacte locatie.
• Verwijder de oude lamp (raak de lamp nooit aan verwijl zich warm is) (nummer 3 op de Foto hieronder)

Opegelet! Controller het het op deijkenkant van het toestel of raadpleeg de technische kenmerken in deze handleiding om te weten welke lamp u moet gebruiken.

• Raak de lamp nooit aan met blote handen! Dit verzort drastisch de levendsduur van de lamp. Indien u de lamp heeft aangeraakt, reinig deze dan met een doek en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installereren.
• Plaats de lamp in het toestel. Let er op dat de draden de lamp niet raken.
• Bevestigtering de metalen afdekplaat door middel van de 2 vijzen.
• Installee het plastieken deksel en maak het vast door middel van de 4 schroeven.
  Klaar!

ROTERENDE GOBOS VERVANGEN

OPGELET: Installee der gobo's alleen als het toestel uit staat! Maak nooit de schroeven van de roterende gobo's los. Zo opent u het rollager. Dit herstellen is uiterst moeilijk!

• Schakel het toestel uit en trek de stekker uit het stopcontact.
• Open het plastieken deksel (4 schroeven)

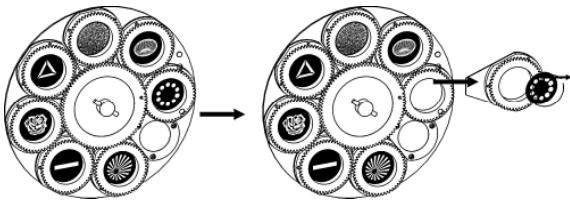

• Lokaliseer het gobowiel en verwijder de bevestigingsring van de gobo die u wilt verrangen met gespast gereedschap.
• Verwijder de gobo en installee der neue gobo.
• Druk de bevestigingsring samen enplaats hem voor de gobo.
  Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmente van het toestel mag uitsluietend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gezolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installereringmaterialen要去en worden gezrukt; de verilgheid van het geinstalleerde toestel moet regelmatif worden gecontroleerd.
• Overtuig U ervan dat het gebied onderinstallatieplaats vrij is van ontgewenste personen tijdens hemat koopsen, het weghalen en het onderhoud.
• Installee het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altdijd een gewaarmerkte veiligheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdebveiliging faalt.
• Het apparaat要去 goed worden vastbezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können haben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilheid en de technische mechaniek door een expert zijn goedgekeur aldovrens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilheid nog steeds perfect is.

INSTellen Van Het Toestel

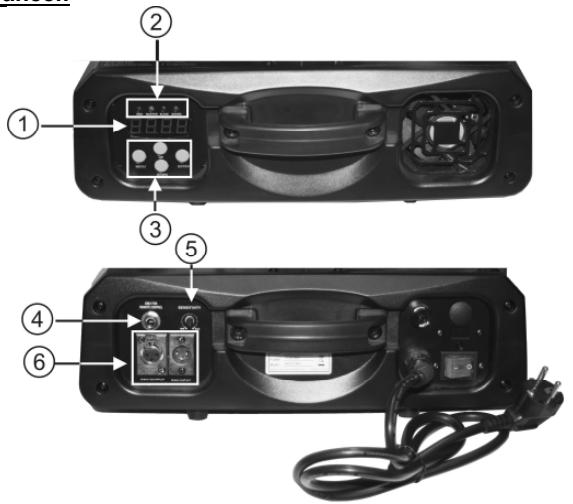

Bedieningspaneel:

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.
   2.LEDS

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Om谈起 te gaan in de geselecteerde functies
UP	Om verder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controlleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microfoon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.
3. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

HOOFDMENU:

• Druk op de MENU toets om een van de preset functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER toets. De display zar knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geseleerd hebt moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden zal de display automatisch maar de hoofdfuncties terugkeren zonder ieets veranderd te hebben. Om maar de functies terug te keren zonder ieets te wijzigen moet u weer op de MENU toets drukken. De hoofdfuncties worden hier rechts weergegeven.

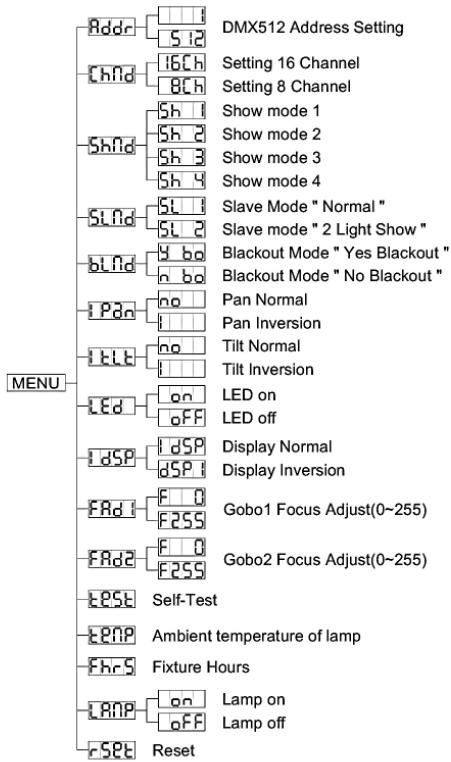

Addr

DMX512 Adresinstalling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot [Add] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wanner het juiste adres op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder iets gewijzigte te hebben)

Om waar de functies terug te keren zonder iets te wijzigelen moet u weer op de MENU toets drukken.

Channel Mode

• Druk op de MENU toets tot Lhiid op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de [16] (16 kanalen) of de [8] (8 kanalen) modus te selecteren.
• Wonneer de juiste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Show Mode

Wordt gebruikt om de Show werkmodus te kiezen wanner het toestel standalone of in master/slave configuratie gebruikt worden.

• Druk op de MENU toets tot 5hfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om 5h1 (show 1), 5h2 (show 2), 5h3 (show 3) of 5h4 (show 4) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieits gewijzigd te hebben) Om waar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Show 1 mode-Het toestel staat op de grond. Tilt bewegingshoek 210^

Show 2 mode-Het toestel hangt onder het plafond. Tilt bewegingshoek 90^

Show 3 mode - Het toestel staat op een podium, wegen het publiek

De spot projecteert steeds in de richting van het publiek en staat dus aan de voorkant van het podium. Pan bewegingshoek (links waar rechtsaar rechts): 160^ . Tilt bewegingshoek: 90^ ( 60^ boven de horizon; 30^ onder de horizon.)

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek ( links waar rechts aan links): 160^ . Tilt bewegingshoek: 90^ ( verticalaal, voorzijde 75^ ; ); );

Slave Mode

Wordt gebruikt om het slave toestel synchronon of gegenovergesteld te latenten werken ten opzichte van de master.

• Druk op de MENU toets tot Shnd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [SL 1] (normal) of [SL 2] (2 light show) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Blackout Mode

Black-out mode: wanner geen enkel DMX signalaal gedetecteerd worden, dan gaat het toestel over maar de black-out modus en wacht op het volgende DMX signalaal.

No blackout mode: wonneer geen enkel DMX signal gedetecteerd worden, dan schakelt het toestel automatisch over maar standalone werkung.

• Druk op de MENU toets tot blfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om b (yes blackout) of n b (no blackout) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer aan de hoofdfuncties zonder iets gewijzigd te hebben)

Om maar de functies terug te keren zonder ieets te wijzigem要去 u weeper op de MENU toets drukken.

Color Mode

Normal: u=kunt alleen volle kleuren selecteren.

Split colors: u kurz zowel volle kleuren als 2 naast elkaar ligende kleuren van het kleurenwiel selecteren.

• Druk op de MENU toets tot [Lfd] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of SC (split color) te selecteren
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder iets gewijzigd te hebben) Om waar de functies terug te keren zonder iets te wijzigen moet u weeer op de MENU toets drukken.

Pan Inversion

Normal: Pan beweging worden nicht omgekeerd.

Pan inversion: Pan beweging werkt gegenovergesteld

• Druk op de MENU toets tot I Pan op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of pan inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Tilt Inversion

Normal: Tilt beweging worden nicht omgekeerd.

Tilt inversion: tilt beweging werkt tegenovergesteld

• Druk op de MENU toets tot [t] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (tilt inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder iets gewijzigd te hebben) Om waar de functies terug te keren zonder iets te wijzigen moet u weeer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display isuit wanner deze nicht gebruikt worden.

• Druk op de MENU toets tot [ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om on (display steeds aan) of OFF (display uit wonneer nicht in gebruik).
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder iets gewijzigd te hebben) Om maar de functies terug te keren zonder iets te wijzigen moet u weeer op de MENU toets drukken.

Display Inversie

Display normal: display kan afgelezen worden wanner het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanner het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot [dsp] knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan maar [DSPT (omgekeerde weergave), deze optie za automatisch behouden worden na 8 seconden. Of druk wee op de ENTER om terug te gaan maar [DSP (gewone weergave).
• Druk op de MENU toets om maar de functies weir te keren.

Gobo1 focus Adjust

Wordt gebruikt om de focus van de gobos, die zich situeren op gobowiel 1, aan te passen

• Druk op de MENU toets tot FAd Knippert op de display.
• Druk op de ENTER toets zodate het toestel de "tilt 135^ " positie inneemt.
• Druk op de ENTER toets zodate het toestel de "tilt 45" positie inneemt.
• Druk op de ENTER toets zodate het toestel de "pan 0^ " positie inneemt
• Druk op de ENTER toets zodate het toestel de "pan 90^ " positie inneemt.
• Druk op de ENTER toets zodate het toestel de "pan 180^ positie inneemt.
• Druk op de ENTER toets zodate hct toestel de "pan 270^ " positie inneemt
• In de vorige 6 stappen=kunt u de focus instellen met de UP/DOWN toetsen
• Druk op de MENU toets om maar de functies waar te keren.

Gobo2 focus Adjust

Wordt gebruikt om de focus van de gobos, die zich situeren op gobowiel 2, aan te passen

• Druk op de MENU toets tot [Fdr] knippert op de display.
• Druk op de ENTER toets zodat het toestel de "tilt 135^ " positie inneemt.
• Druk op de ENTER toets zodate het toestel de "tilt 45^ " positie inneemt.
• Druk op de ENTER toets zodate het toestel de "pan 0^on positie inneemt
• Druk op de ENTER toets zodate het toestel de "pan 90^ " positie inneemt.
• Druk op de ENTER toets zodate het toestel de "pan 180^ positie inneemt.
• Druk op de ENTER toets zodate hct toestel de "pan 270^ " positie inneemt
• In de vorige 6 stappen=kunt u de focus instellen met de UP/DOWN toetsen
• Druk op de MENU toets om maar de functies waar te keren.

Self-Test

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle möglichkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot EPS knippert op de display.
• Druk op de ENTER toets om het interne self-test programmte starten.
• Druk op de MENU toets om maar de functies weir te keren.

Wordt gebruikt om de temperatuur in het lampcompartment aan te duiden .

• Druk op de MENU toets tot knippert op de display.
• Druk op de ENTER toets en de omgevingstemperatuur van de lamp za getoond worden op de display
• Druk op de MENU toets om maar de functies wee ter te keren.

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel waar te given.

• Druk op de MENU toets tot FhrS knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel waar teGXe ven op de display.
• Druk op de MENU toets om maar de functies waar te keren.

Lamp Display

Wordt gebruikt om de lamp AAN/UIT te zetten zodate u de lamp kan afkoelen met de interne koelvinnen vooraleer te transporteren.

• Druk op de MENU toets tot [Ln] knippert op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (lamp AAN) of (lamp UIT) modus te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot [-SE] knippert op de display.
• Druk op de ENTER toets om alle kanalentering in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies waar te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel om een reset via DMX UIT te voeren.

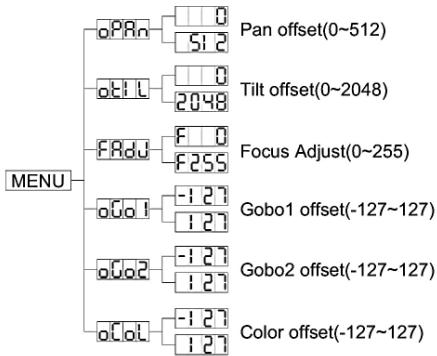

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Nu kan u de home position ( dit is de zero positie ) aanpassen.
• Wanner u de gobo enkleur home position wite aanpassen dient u eerst de modus te gebruiken.
• De möglichke functies worden hieronder weergegeben:

Pan offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de pan home position aan te passen.
• Wonneer de positie is geseleedr, druk dan op de ENTER toets OF ga automatisch terug maar de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken
• Omtering te gaan waar de hoofdfuncties zonder enige veranderingen door te voeren wacht 8 seconden.

Tilt offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de tilt home position aan te passen.
• Wonneer de positie is geseleedr, druk dan op de ENTER toets OF ga automatisch terug maar de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken
• Omtering te gaan waar de hoofdfuncties zonder enige veranderingen door te voeren wacht 8 seconden.

FAdu Focus Adjust

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot [FAd] op de display weergegeven worden
• Druk op de ENTER toets zodate het toestel de "tilt 135^ positie innateemt.
• Druk op de ENTER toets zodate het toestel de "tilt 45^ " positie innatemt.
• Druk op de ENTER toets zodate het toestel de "pan 0^ " positie innatemt.
• Druk op de ENTER toets zodate het toestel de "pan 90^ positie inneemt.
• Druk op de ENTER toets zodate het toestel de "pan 180^ " positie inneemt.
• Druk op de ENTER toets zoday eht toestel de "pan 270^ " positie inneemt
• In de vorige 6 stappen=kunt u de focus instellen met de UP/DOWN toetsen

Om terug te gaan waar de hoofdfuncties zonder enige veranderingen door te voeren wacht 8 seconden.

Gobo1 offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de gobo home position aan te passen.
• Wanneer de gobo 1 is geselecteerd, druk dan op de ENTER toets OF ga automatisch terug maar de offset functies zonder veranderingen door te voeren door op de MENU toets te dokken
• Omtering te gaan aan de hoofdfuncties zonder enige veranderingen door te voeren wacht 8 seconden.

Gobo2 offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de gobo home position aan te passen.
• Wanneer de gobo 2 is geselecteerd, druk dan op de ENTER toets OF ga automatisch terug maar de offset functies zonder veranderingen door te voeren door op de MENU toets te drivken
• Omteringu te gaan naar de hoofdfunctionzonder enige veranderingen door te voeren wacht 8 seconden.

Color offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de color home position aan te passen.
• Wonneer de kleur is geselecteerd, druk dan op de ENTER toets OF ga automatischtering aan de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken
• Omtering te gaan waar de hoofdfuncties zonder enige veranderingen door te voeren wacht 8 seconden.

DMX AANSLUITINGEN

Elk lichteffect in de ketting moet waar eigen startadres hebben zodate het toestel weet welke instructies er van de controller要去en opgevolgd worden en welke Niet.

HOE HET JUISTE STARTADRES INSTellen:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het isECHTER onmogelijk om u in deze handleidinguit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

- DMX-CONFIGURATE VAN DE BT575S:

16-kanaals modus:

16 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed select	Dimmer	Shutter/Shaking	Color	No function	Gobo1
540°	270°	255 Slow	255 100%	248-255 Open	255 Fast	255	255 Fast
				240-247	192 Slow	192	192 Slow
				239 Fast shaking (gobo2)	191 Slow	191	191 Slow
				186 Slow shaking (gobo2)	186	186	186
				185 Fast shaking (gobo1)	128 Fast	128	128 Fast
				132 Slow shaking (gobo1)	115-127 Pink	115-127	115-127
					102-114 Light green	102-114	102-114
					089-101 UV purple	089-101	089-101
					077-088 Blue	077-088	077-088
					064-076 Red	064-076	064-076
					051-063 Yellow	051-063	051-063
					039-050 Light blue	039-050	039-050
					026-038 Magenta	026-038	026-038
					013-025 Green	013-025	013-025
					000-012 White	000-012	000-012
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Gobo2	Gobo2 Rotation	Prism	Prism Rotation	Focus	Pan 16 bit	Tilt 16 bit	Reset Lamp On/Off
255 Fast	246-255 Stopped	171-255	246-255 Stopped	255	255	255	255 Reset
192 Slow	245 Fast	Prism effect 2	245 Fast
191 Slow
128 Fast
112-127
096-111
080-095
064-079
048-063
032-047
016-031
000-015

1. Om de DMX te resetten, zet de DMX waarden van CH-8 & CH-16 op 255, het toestel zal zichzelf resetten na ongeveer 5 seconden

Om de lamp aan te zetten, zet de DMX waarde van CH-8 op 247 & CH-16 op 255

Om de lamp uit te zetten, zet de DMX waarde van CH-8 op 239 & CH-16 op 255

1. Om de kleur muziekgestuurd te make, zet de DMX waarde van CH-6 & CH-7 op 255

Om de gobo's muziekgestuurd te make, zet de DMX waarde van CH-8 & CH-9 op 255

8-kanaals modus:

8 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter/Shaking	Gobo	Color	Gobo rotation	Prism/Prism rotation/Dimmer	Focus
540°	270°	240-255 Open	248-255	248-255	248-255 Stopped	255	100%
		240-247	247 Fast	247 Fast
		239 Fast shaking(gobo2)	218 Slow	218 Slow
			217 Slow	217 Slow
			188 Fast	188 Slow
			187 Fast	187 Slow
		186 Slow shaking(gobo2)	158 Slow	158 Slow
			157 Slow	157 Slow
			128 Fast	128 Fast
			124-127 G15+G9	124-127 G15+G9
			120-123 G15+G7	120-123 G15+G7
		185 Fast shaking(gobo1)	116-119 G15+G5	116-119 G15+G5
			112-115 G15+G3	112-115 G15+G3
			108-111 G15+G1	108-111 G15+G1
			104-107 G13+G9	104-107 G13+G9
			100-103 G13+G7	100-103 G13+G7
			096-099 G13+G5	096-099 G13+G5
			092-095 G13+G3	092-095 G13+G3
			088-091 G13+G1	088-091 G13+G1
		131 Fast shutter	084-087 G10+G9	084-087 G10+G9
			080-083 G10+G7	080-083 G10+G7
			076-079 G10+G5	076-079 G10+G5
			072-075 G10+G3	072-075 G10+G3
			068-071 G10+G1	068-071 G10+G1
			064-067 G16	064-067 G16
			060-063 G15	060-063 G15
			056-059 G14	056-059 G14
			052-055 G13	052-055 G13
			048-051 G12	048-051 G12
			044-047 G11	044-047 G11
			040-043 G10	040-043 G10
			036-039 G9	036-039 G9
			032-035 G8	032-035 G8
			028-031 G7	028-031 G7
			024-027 G6	024-027 G6
			020-023 G5	020-023 G5
		16 Slow shutter	016-019 G4	016-019 G4
		008-015 Open	012-015 G3	012-015 G3
			008-011 G2	008-011 G2
			004-007 G1	004-007 G1
		000-007 Blackout	000-003 Open	000-003 Open

G1

G2

G3

G4

G5

G6

G7

G8

G9

G10

G11

G12

G13

G14

G15

G16

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal er l575 op de display verschijnen en zullen alle motoren maar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna zal het toestel waar zijn om DMX signalen te ontvangen of om de ingebouwde programma'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

O Via de ingebouwde master/slave programma's
O Via de eenvoudige CA-8 controller
Via een universe DMX controller
o Via de iLead controller ( De BT575S dient dan op de 8 kanaals DMX modus ingeschakeld te worden )

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de tostellen via master/slave met elkaar te verbonden zijn, dan za het eerste toestel alle andere tostellen sturen en zo een automatische, muziekgesturde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zich op de DMX ingang van het eerste toestel,� master LED za continu aan zich en de sound LED za knipperen op het ritme van de mushiek.

• De MASTER beschikt over 2 ingebouwde shows: u kurz [sh] (show 1), [sh] (show 2), [sh] (show 3) of [sh] (show 4) onmiddelijk in het menu van de master kiezen.
• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingestingel (slave-LED is continu aan). Om een prachtige lichshow te creeren kut u gecontrasteerde bewegingen invoeren (pan/tilt van het slave toestel werkdt omgekeerd) In the menu van het slave toestel kut u maar optie slfd gaan en de volgende selectie maken:

Normal slave: slave werkt synchroon met de master.
5L2 2 light show: slave werkt gegenovergesteld ten opzichte van de master.

VIA DE EENVODIGE CA-8 CONTROLLER:

Wonneer de toestellen in Master/slave configuratie gebruikt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit deze petite controller aan op de 1/4" jack van de master. Zo kutn u de volgende functies van op afstand bedieren:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light" strobo	X/Y bewegings show modus selectie (Show 1 ~ Show 4)	Color/Gobo selectie 1. Blij duwen voor goboo 2. Duw kort voor kleurverandering	X/Y beweging instelling 1.Pan positie 2.Tilt positie Stel eerst het Master toestel in, stel daarna de de positie van de Slave toestellen in.
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snel)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste personenijdens het onderhoud.
• Zet het toesteluit, trekd netstekkeruihstopcontactenwacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebruikt om het te toestel te installereren en al zijn onderdelen要去en goed vastgedraaidঐen en mogen Niet verroestঐ.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers)月至n absluut niet verwrongen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdt te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegelts moet regelmatin worden uitgevoerd om een zo goed möglichke lichtuistralinge te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de om经营活动 waar het toestel worden gebruikt: een klamma, rokerige of bijzonder vuile om经营活动 kan een grotere oepenhopping van uvel verroorzaken op de optische ultrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaam personneel!!

Netvoeding: AC 230 V, 50 Hz

Zekering: 10 A/250V

Geluidscontrole: Inwendige microfoon

Pan/Tilt: 540^ / 270^ met automatische correctie

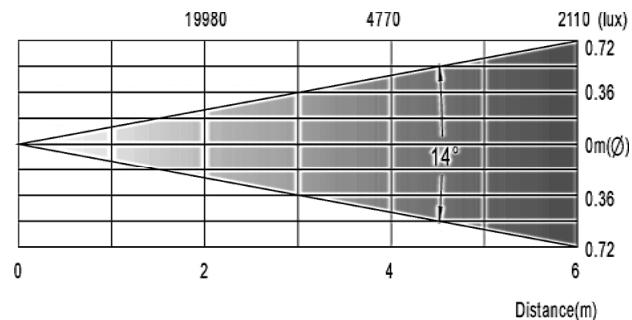

Stralingshoek: 14°

DMX verbinding: 3 pins XLR mannelijk/ vrouwelijk

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloads via Onze website: www.briteq-lighting.com
