KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Krachtige LED moving wash voor discotheken, theater, studio en verhuurbedrijven
• Voorzien van 36 high power 1Watt LUXEON® LED's (Philips/Lumileds) voor een extreme hoog rendement (1600 lux @ 5m)
• Een oneindige kleurenkeuze dank zij de 400Hz hoge freiagentie RGB kleurenmixing technologie, wat tevens ideaal is voor het gebruik in TV studio's (geen interferenties met Tv-camera's)
• Gemakkelijk verwisselbare lens voor verzillende openingshoeken van de lichtstraal (standaar = 25^ + 15^ en 45^ optioneel verkrijigbaar)
• Omschakelbaarussen 8 en 15 DMX kanalen:

8 kanalen: pan * tilt * strobe * rood * groen * blauw * master dimmer * speciale functies
15 kanalen: pan * pan fine * tilt * tilt fine * pan/tilt speed * pan/tilt macros * macro speed * speciale functies * master dimmer * strobe * rood * groen * blauw * kleuren chase/fade * chase/fade speed.

• Kan in master / slave gebruikt worden dank zij de ingebouwde muziekgestuurde programma's en een in optie verkrijgbare CA-8 controller
• Soepele en snelle 540^ pan en 270^ tilt bewegingen
• Zeer snelle strobe functie
• Zeer laag verbruik en een lage warmteontwikkeling.
• Ingebouwde menu's met 4digit LED display
• Compacte stijlvolle behuizing + 1 omega klem

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik inuitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• BT-250W toestel
  1 Omega klem
• Voedingskabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijders. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gegibbenige dreihoek befindt is bedoeld om u te wijzen op het gebruik of de aanweizigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!
Dit symbool bepaalt: de minimumaufstand van te belachten voorwerpen. De minimumaufstand tussen projector en het verlichte voorwerp要去en dan 1 meters maar.
- Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmateriaal te recycleren.
- Een/New Lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
- Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
- Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren runawayer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
- Gebruik dit apparaatuitsluitend binnenshuis.
- Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
- Plaats de installmentie op een plaat met goede ventilatie, ver van brandbare materialien en/of vloeistoffen. De installmentie要去 minstens 50~cm van de muren rondon geplaatst worden.
- Bedek geen enkele ventilatieopening om oververhitting te vermijden.
Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
- Houd het apparaat uit de buurt van kinderen.
- Dit apparaat mag Niet door onervaren Personen bediend worden.
- De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
- Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
- Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens te beginnen met de onderhoudsbeurt.
- De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
- Controller dan die aangegeven op de hinterzijde van het toestel.
- De elektrische kabel behoort altiq in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneudsd of beschadigd is. De kabel要去vangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
- Laat de elektrische draad nooit in contactkommen met andere draden.
- Volgens de veiligheidsvoorschriften要去veillance geaard worden.
- Sluit het apparaat Niet aan op een elektronische dimmer.
- Gebruik.altijd een geschikte en gekeurde veiligheidskabel bij het installereren van het toestel.
- Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Er zitten geen onderdelen in het toestel die door de gebruiker要去en worden onderhoven.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Neem contact op met uw dealer voor een eventuele herstelling.
• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsreden is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen

Belangrijk: Kijk nooit rechtstreeks in de Lichtbron. Gebruik het lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

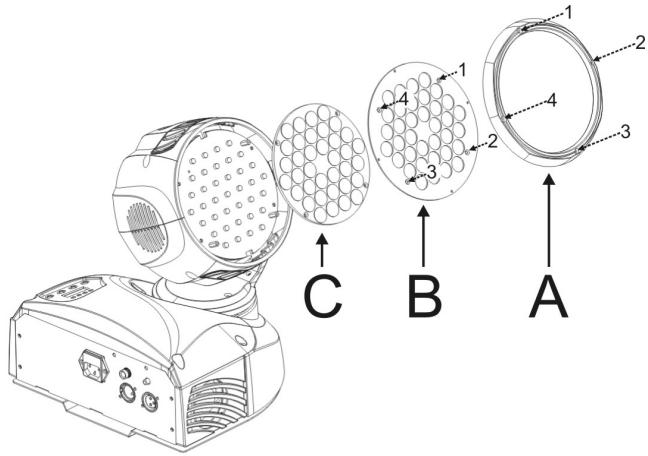

PLAATSEN OF VERVANGEN VAN DE LENS

Trek steeds de stekker uit het stopcontact voor u de lens gaat verrangen! RAAK DE LEDs NOOIT AAN! HIGH POWER LEDs ZIJN ZEER GEVOELIG VOOR STATISCHE ELEKTRICITEIT !!! u kunt de LEDs gemakkelijk beschadigen door ze gewoon even aan te raken!

• Schakel het toestel uit en trek de stekker uit het stopcontact.
• Verwijder de 4 schroeven zodate u het lenscompartmentiert kunt openen en het beschemglas kunt verwijdenen (A op de afbeeling)
• Verwijder de 4 schroeven en de zwarteplaat welke de lens vasthoud. (B op de afbeelding)
• Verwijder VOORZICTIG de originele lens (C op de afbeelding) RAAK DE LEDs NIET AAN!!!
• Plaats de neuele lenseeroorlichtigoverledLEDs.De spreidingshoekstaermeld in het midden van de lens.
• Schroef het metalen lensdeksel terug vast.
• Bevestig opniew het beschemmglas door middle van de 4 schroeven.
  Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebden. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installereringmaterialen要去en worden gebruikt; de veriligheid van het geinstallerde toestel moet regelmatif worden gecontrolledeer.

• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.

• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.

• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentatieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel algijd een gewaarmerkte (nummer 3 op de afbeeling) veilgheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende

veiligeidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdebeveiliging faalt.

• Het apparraat moet goed worden vastgezet; aan een vrij zwaaendieme montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können haben.

• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk一年多要去 de installations worden gekeurd door een vakman om te controleren of de verilgheid nog steeds perfect is.

• Optionele bevestigingsklem

• Speciale omega klem (inbegrepen)
• Optionele veiligheidskabel

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.
   2.LEDS

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Om terug te gaan in de geseleerde functies
UP	Om verder te gaan in de geseleerde functies
ENTER	Om de geseleerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microfoon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.

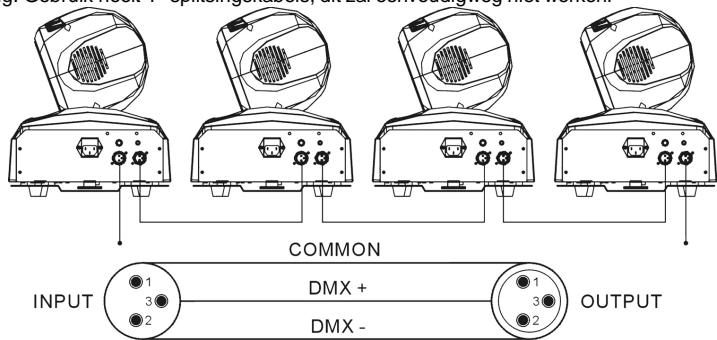

3. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.
4. MAINS INPUT: with IEC socket and integrated fuse holder, connect the supplied mains cable here.

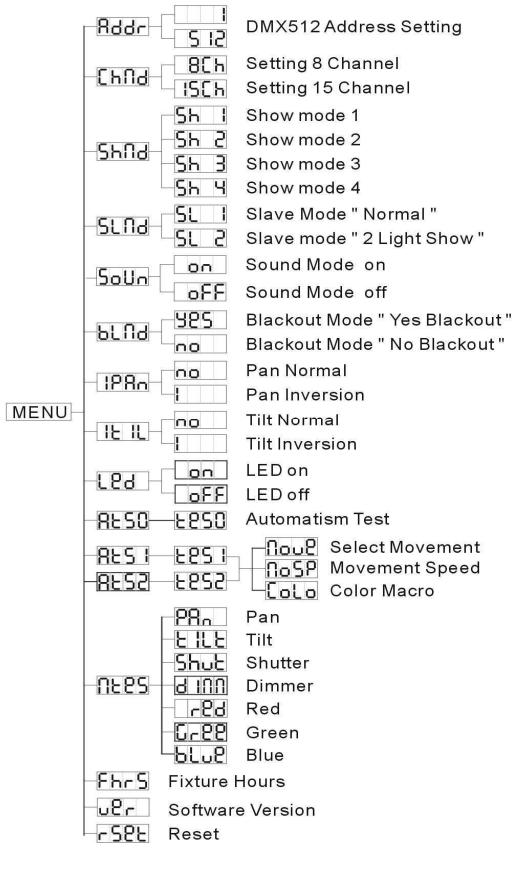

HOOFDMENU:

• Druk op de MENU toets om een van de preset functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER toets. De display za knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wizigen.
• Eens u de gewenste modus geselecteerd hebt moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden za de display automatisch maar de hoofdfuncties terugkeren zonder ieits verandered te hebben. Om� de functies terug te keren zonder ieits te wijzigien moet u weeop de MENU toets drukken. De hoofdfuncties worden hier rechts weergegeven.

DMX512 Adresinstalling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot Appr op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wanneer het juiste adres op de display worden weergevegen, druk dan op de ENTER toets om uw keuze te bevestigten.

(anders keert hij na 8 seconden automatisch waar near de hoofdfuncties zonder iets gewijzigde te hebben)

Om maar de functies terug te keren zonder iets te wijzigen moet u weeer op de MENU toets drukken.

Channel Mode

• Druk op de MENU toets tot [hfd] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de BC (15kanalen) of de BC (8 kanalen) modus te selecteren.
• Wonneer de juiste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfunctionz zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigem要去 u weeer op de MENU toets drukken.

Show Mode

Wordt gebruikt om de Show werkmodus te kiezen wanner het toestel standalone of in master/slave configuratie gebruikt worden.

• Druk op de MENU toets tot [shid] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om 5h1 (show 1), 5h2 (show 2), 5h3 (show 3) of 5h4 (show 4) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder ie's gewijzigd te hebben) Om maar de functies terug te keren zonder ie's te wijzigoen moet u weeop de MENU toets drukken.

Show 1 mode-Het toestel staat op de grond. Tilt bewegingshoek 210^
Show 2 mode-Het toestel hangt onder het plafond. Tilt bewegingshoek 90^
Show 3 mode - Het toestel staat op een podium, gegenover het publiek

De spot projecteert steeds in de richting van het publiek en staat dus aan de voorkant van het podium. Pan bewegingshoek (linksaar rechtsaar rechts): 160^ . Tilt bewegingshoek: 90^ ( 60^ boven de horizon; 30^ onder de horizon.)

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek ( links waar rechts aan links): 160^ . Tilt bewegingshoek: 90^ ( vertical, voorzijde 75^ ; ); );

Slave Mode

Wordt gebruikt om het slave toestel synchroon of gegenovergesteld te latent werken ten opzichte van de master.

• Druk op de MENU toets tot 5nd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (normal) of (2 light show) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Sound Mode

Wordt gebruikt in standalone of master/slave modus om de toestellen op het ritme van de muziek te latentwerken

• Druk op de MENU toets tot [Sau] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om on of oFF te kiezen.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Blackout Mode

Black-out mode: wanner geen enkel DMX signal gedetecteerd worden, dan gaat het toestel over maar de black-out modus en wacht op het volgende DMX signal.

No blackout mode: wonneer geen enkel DMX signal gesteerted wordt, dan schakelt het toestel automatisch over maar standalone werkung.

• Druk op de MENU toets tot blnd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om bo (yes blackout) of n bo (no blackout) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Pan Inversion

Normal: Pan beweging worden nicht omgekeerd.

Pan inversion: Pan beweging werkt gegenovergesteld

• Druk op de MENU toets tot [Pan] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of pan inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Tilt Inversion

Normal: Tilt beweging wordt nicht omgekeerd.

Tilt inversion: tilt beweging werkkt gegenovergesteld

• Druk op de MENU toets tot [t] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (tilt inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display isuit wanner deze nicht gebruikt worden.

• Druk op de MENU toets tot [LED] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wanner nicht in gebruik).
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer de hoofdfuncties zonder ieits gewijzigd te hebben)

Om maar de functies terug te keren zonder iets te wijzigen moet u weeper op de MENU toets drukken.

AL01/AL02 Self-Test

Wordt gebruikt om de 3 interne "zelftest" programmas, welke alle möglichkheden van het toestel weergeven, te activeren.

• Druk op de MENU toets tot [At50] [At51] of [At52] op de display verschijnt.

• At50 is een volledig automatisch testprogramma

• [At51] en At52 zijn testprogramma's waar bij u manuele verschillende parameters kunt instellen voor de beweging, de bewegingsnelheid en de kleur.

• Druk op de ENTER toets om het interne self-test programme te starten.

• Druk op de MENU toets om maar de functies wee ter keren.

Master Mode

Wordt gebruikt om een ander test programme te latent werken, waar bij u manueel alle parameters kunt instellen.

• Druk op de MENU toets tot [Hc] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om PR, E ILEshuE dinn rdd Cred of Blue te kiezen
• Druk op de ENTER toets om uw keuze te bevestigen: de display begint te knipperen om aan te gehen dat u een waarde:tussen 000 en 255 sunt ingeven

Opmerking: indien er binnen de 8 seconden nicht op toetsen gedrukt worden het test programme automatisch geannuleerd

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee te gehen.

• Druk op de MENU toets tot Fhr5 knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel wee te geven op de display.
• Druk op de MENU toets om maar de functies waar te keren.

Softwareversie

Wordt gebruikt om de softwareversie welke in het toestel is geinstalleerd te tonen op de display

• Druk op de MENU toets tot [uEr] knippert op de display.
• Druk op de ENTER toets om de geinstalleerde softwareversie te tonen op de display.
• Druk op de MENU toets om maar het menutering te keren.

Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot ESEK knippert op de display.
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies waar te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfigatie van het toestel om een reset via DMX UIT te voeren.

Wordt gebruikt om de 'nul' positie van volgende functies in te stellen: Pan, Tilt, B-rood, B-groen, B-blaww

• Druk gedurende minimum 5 seconden op de MENU toets om in offset mode te qaan
• Gebruik de DOWN en UP toetsen om de functie welke u wilt instellen te kiezen
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de 'nul' positie te regelen

Druk op de ENTER toets om uw keuze te bevestigen

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieets gewijzigd te hebben) Om maar de functies terug te keren zonder ieets te wijzigen moet u weeer op de MENU toets drukken.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente" licheffecten. U moet een "kettingverbinding" makeenussen uw DMX controller en alle andere licheffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit.Om vreemde reacties van uw licheffecten te voorkomen, die te wijten zijn aan allerlei storingen, moet u een signaalbegrenzer van 90 tot 120 plaatsen aan het einde van de ketting. Gebruik nooit Y- splitsingskabels, dit za eenvoudigweg Niet werken!

Elk lichteffect in de ketting moet waar eigen startadres hebben zodate het toestel weet welke instructies er van de controller要去en opgevolgd worden en welke Niet.

HOE HET JUISTE STARTADRESINSTELLEN:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het is darüber onmogelijk om u in deze handleidinguit te leggen welt startadres u moet instellen, waar dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

• DMX-CONFIGURATE VAN DE BT-36L1:

15-kanaals modus:

15 Channels DMX-512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Pan movement fine	Tilt	Tilt movement fine	Pan/Tilt Speed	Pan/Tilt movement macro	Movement Speed	Special Function
540°	255	255	255	255	236-255 Macro 12	255	Slow	240-255 Stand alone
		220°			216-235 Macro 11			200-209 Reset
		110°			196-215 Macro 10			80-89 Disable blackout while pan or tilt move
		0°	16 BIT TILT	0°	156-175 Macro 8			70-79 Enable blackout while pan or tilt move
		OFF	0°	0°	136-155 Macro 7			0°
		0°	0°	0°	116-135 Macro 6			0°
		0°	0°	0°	096-115 Macro 5			0°
		0°	0°	0°	076-095 Macro 4			0°
		0°	0°	0°	056-075 Macro 3			0°
		0°	0°	0°	036-055 Macro 2			0°
		0°	0°	0°	016-035 Macro 1			0°
		0°	0°	0°	0-15 No function			0°
Ch9	Ch10		Ch11	Ch12	Ch13	Ch14	Ch15
Dimmer	Strobe		Red	Green	Blue	Color/Chase/fade	Chase/Fade Speed
255	100%	No Function Strobe	255	100%	255	100%	255 Color Fade 16	255
		248-255	100%
		240-247	100%
		232-239	100%
		190-231	100%
		182-189	100%
		140-181	100%
		132-139	100%
		16-131	100%
		0-15	0%

8-kanaals modus:

8 Channels DMX-512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Tilt	Strobe	Red	Green	Blue	Dimmer	Special Function
540°	220°	248-255	255	255	255	255	255
		240-247	Strobe
		232-239	No Function
		190-231	Fast Open	100%	100%	100%	240-255 Stand alone
		182-189	Slow Close	0%	0%	0%	200-209 Reset
270°	110°	140-181	No Function	0%	0%	0%	80-89 Disable blackout while pan or tilt move
		132-139	Slow Open
		16-131	Fast Close
		0-15	No Function
0°	0°						70-79 Enable blackout while pan or tilt move

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal er 'LedU' op de display verschijnen en zullen alle motoren maar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna za het toestel waarlijk om DMX signalen te ontvangen of om de ingebouwde programme'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

Via de ingebouwde master/slave programma's
o Via de eenvoudige CA-8 controller
Via een universe DMX controller

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de toestellen via master/slave met elkaar te verbonden zijn, dan za het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show utvloeren. Er mag niets aangesloten zich op de DMX ingang van het eerste toestel, zich master LED zar continu aan zich en de sound LED zar knipperen op het ritme van de meziek.

• De MASTER beschicht over 2 ingebouwde shows: u kurz [show 1], [show 2] (show 2), [show 3] (show 3) of [show 4] (show 4) onmiddelijk in het menu van de master kiezen.

• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichshow te creeren kut u gecontracteerde bewegingen invoeren (pan/tilt van het slave toestel werkt omgeekerd) In the menu van het slave toestel kut u maar optie Lfd gaan en de volgende selectie maken:

Normalslave: slave werkt synchroon met de master.
2 light show: slave werkt gegenovergesteld ten opzichte van de master.

Wanneer de tostellenden in Master/slave configuratie gebruikt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit dezekleine controller aan op de 1 / 4" jack van de master. Zo kunt u de volgende functies van op afstand bedieren:

Stand By	Toestel in Black-out
Function	1. Sync. Strobe 2. Two-light strobe 3. Sound Strobe	Selecteer Show 1-4	Fade speed - snel Fade speed - normalaal Fade speed - traag
Mode	Sound (LED ui)	Show (LED knippert)	LED aan

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去 de volgende punten worden gecontrolerd.

• Alle schroeven gelebracht om het te toestel te installereren en al+zijn onderdelen要去en goed vastgedraaid zichen en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verwrongen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elk meand gereinigd te worden.
• De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit.

• Het schoonmakers van inwendige en uitwendige optische lenzen en/of spiegels要去 regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de om经营活动aar het toestel worden gebruikt: een klamme, rokeringe of bijzonder vuile om经营活动 kan een grotere oopenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen alkijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens één keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakkbekwaampersoneel!!

Netvoeding: AC 230 V, 50 Hz

Geluidscontrole: Ingebouwde microfoon

Pan/Tilt: 540^ / 220^

Stralingshoek: 25^ (15° en 45° lenzen in optie verkrijgbaar)

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kunt de LASTE versie van deze handleiding downloaden via Onze website:www.beglec.com
