Produkttyp	Professioneller LED-Lichtprojektor
Marke	JBSYSTEMS LIGHT
Modell	BT-36LI
Lichtquelle	36 Hochleistungs-LEDs 1W Luxeon® (Philips/Lumileds)
Abstrahlwinkel	25° (Standard), 15° und 45° optional (austauschbare Linsen)
Pan/Tilt-Bewegungen	Pan 540°, Tilt 220°
DMX-Steuerung	8 oder 15 DMX512-Kanäle
Betriebsmodi	Master/Slave, Standalone, Musiksteuerung, CA-8-Controller
Sonderfunktionen	Stroboskop, RGB-Farbmischung, integrierte Programme, Blackout
Stromversorgung	AC 230V, 50Hz
Leistungsaufnahme	Sehr gering (LED), minimale Wärme
DMX-Anschlüsse	XLR 3-polig männlich/weiblich
Fernsteuerung	1/4" Klinkeneingang für CA-8-Controller (optional)
Schutzart	Nur für Innenräume (IP20)
Maximale Umgebungstemperatur	40°C
Mindestsicherheitsabstand	1 Meter von der beleuchteten Fläche
Abmessungen (ca.)	Kompakt, Designstil (nicht genau angegeben)
Gewicht (ca.)	Nicht angegeben, aber typisch für dieses Gerät (~5-10 kg)
Mitgeliefertes Zubehör	Netzkabel, Omega-Halter, Standardlinse 25°
Wartung und Reinigung	Externe Linsen alle 30 Tage reinigen, interne alle 90 Tage; Lüftungsöffnungen monatlich absaugen
Sicherheit	Nicht direkt in die Lichtquelle schauen, Installation in der Höhe durch qualifiziertes Personal, Sicherungsseil verwenden
Ersatzteile und Reparierbarkeit	Austauschbare Linsen optional erhältlich; keine vom Benutzer reparierbaren Teile im Inneren
Allgemeine Informationen	Entspricht den europäischen Normen, keine Funkstörungen, umweltgerechte Entsorgung

Häufig gestellte Fragen - BT-36LI JBSYSTEMS LIGHT

Wie stelle ich die DMX-Adresse am BT-36LI ein?

Drücken Sie MENU, bis Rddr angezeigt wird, dann ENTER. Verwenden Sie DOWN/UP, um die Adresse (001-512) auszuwählen, und ENTER zur Bestätigung.

Wie wechsle ich die Linse des Projektors?

Trennen Sie das Gerät vom Strom. Entfernen Sie die 4 Schrauben des Linsenfachs und dann die 4 Schrauben der Metallabdeckung. Ersetzen Sie die Linse, ohne die LEDs zu berühren. Bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Wie konfiguriere ich den Master/Slave-Modus?

Stellen Sie das erste Gerät auf Master-Modus (Menü ShId zur Auswahl einer Show) und die anderen auf Slave-Modus (Menü SLND: Normal oder 2-Licht-Show). Verbinden Sie sie in einer DMX-Kette.

Wie aktiviere ich die Musikreaktion?

Wählen Sie im Menü Son und aktivieren Sie ON. Das eingebaute Mikrofon lässt das Gerät auf den Rhythmus reagieren. Sie können die Empfindlichkeit mit dem Potentiometer SENSITIVITY einstellen.

Wie verwende ich die Stroboskopfunktion?

Im DMX 8-Kanal-Modus steuert Kanal 3 (Strobe) die Geschwindigkeit: Werte 0-15 = Stopp, 16-131 = schnell, 132-139 = langsam usw. Im Standalone-Modus verwenden Sie den CA-8-Controller.

Was tun, wenn das Gerät nicht mehr reagiert?

Führen Sie einen Reset durch: Gehen Sie zum Menü FSCL und drücken Sie ENTER. Sie können das Gerät auch für 10 Sekunden vom Strom trennen und wieder anschließen.

Wie reinige ich die Linsen?

Verwenden Sie ein weiches Tuch und einen Glasreiniger. Reinigen Sie die externen Linsen mindestens alle 30 Tage, die internen alle 90 Tage. Trennen Sie das Gerät vorher vom Strom.

Welcher Sicherheitsabstand ist einzuhalten?

Der Mindestabstand zwischen Projektor und beleuchteter Fläche beträgt 1 Meter. Das Gerät muss zur Belüftung mindestens 50 cm von Wänden entfernt installiert werden.

Kann ich den BT-36LI im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich konzipiert. Nicht Regen oder Feuchtigkeit aussetzen.

Wie kehre ich die Pan- oder Tilt-Bewegung um?

Wählen Sie im Menü l'pan oder l'tilt, um die Richtung umzukehren. Wählen Sie Normal oder Inversion und bestätigen Sie mit ENTER.

BEDIENUNGSANLEITUNG BT-36LI JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

INSTELLEN VAN HET TOESTEL

Bedieningspaneel:

TECHNISCHE KENMERKEN

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb deses BriteQ®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

Leistungsfähiger LED Moving Wash für den Einsatz in Diskotheken, Theatern, Studios und Verleihfirms
- Ausgestattet mit 36 Stück Hochleistungs-1Watt LUXEON®-LEDs (Philips/Lumileds) für eine ausgesprochen hohe Beleuchtungsstärke (1600 lux @ 5m)
- Unbegrenzte Farbvariationen dank 400 Hz Hochfrequenz-RGB-Farbmischungstechnologie, wodurch sich ebenfls für TV-Studios eignet (keine Interferenzen mit TV-Kameras)
- Einfaches Austauschen der Linsen für entsprechliche Abstrahlungswinkel (25° Standard + 15° und 45° optional erhalten)
Einstellbare 8 oder 15 DMX-Kanäe:

8 Kanäle: Pan * Tilt * Strobe * rot * grün * blau * Master Dimmer * Sonderfunktion
15 Kanäle: Pan * Pan Fine * Tilt * Tilt Fine * Pan/Tilt-Geschwindigkeit * Pan/Tilt Makros * Makro-Geschwindigkeit * Sonderfunktion * Master Dimmer * Strobe * rot * grün * blau * Farbchase/Fade* Chase/Überblendgeschwindigkeit.

• Kann im Master/Slave-Modus mit Musik getriggerten eingebauten Programmen und wahlweisem CA-8 Controller
• Weiche, aber sehr schnelle 540^ Pan und 270^ Tilt-Bewegungen
• Extrem Schnelle Strobe-Funktion
• Geringe Wärmeabgabe und sehr geringe Leistungsaufnahme
• Vorprogrammierte Menüs mit 4-stelligem DED-Display
• Kompaktes und stilvolles Gehäuse mit 1 Omega-Klemme

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Soller das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
BT-250W Gerat
-Netzkabel
1 Omega-Klemme

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beilügen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 1 Meter betragen.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung. eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
  Gerat nicht an einen Dimmer anschließen.
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Der sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

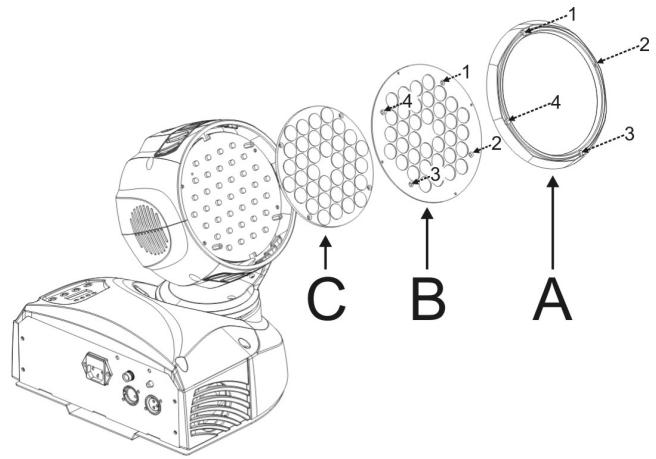

EINSETZEN/AUSTAUSCHEN DER LENZ

Nehmen Sie stets das Gerät vom Netz, bevör Sie die Linsen austauschen! DIE LED LAMPEN NICTB BERUHREN! HOCHLEISTUNGGS-LEDS REAGIEREN SEHR SENSIBEL AUF ELEKTROSTATISCHE AUFLADUNG !!! Sie konnen die LEDs leicht durch einfache Berührung zerstören.

• Gerät ausschalten und Netzsteckerziehen.
• Losen Sie die 4 Schrauben, um das Linsenfach und die Schutzscheibe zu öffnen (A auf der Abbildung)
• Lösen Sie die 4 Schrauben, die die Linsenabdeckplatte festhalten und entfern den Sie die Metallplatte. (B auf der Abbildung)
• Entfernen Sie VORSICHTIG die Originalinse (C auf der Abbildung) BERUHREN SIE DABEIN NICT DIE LEDs!!!
• Bringen Sie vorsichtig die Linse mit einem anderen Abstrahlwinkel in Position. Der Abstrahlwinkel ist im Zentrum der Linse angegeben.
• Befestigen Sie die Linsenabdeckplatte aus Metall wieder mit den 4 Schrauben.
• Bringen Sie die Schutzscheibe wieder an ihren Platz und befestigen Sie sie mit den 4 Schrauben.
  Fertig!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belüfteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Benutzten Ste stets ein zulässiges Sicherheitskabel (Nummer 3 auf der Abbildung), dass das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absack den Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.

• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Betreiber muß sicherstellen, dass die sieherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspi Ziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

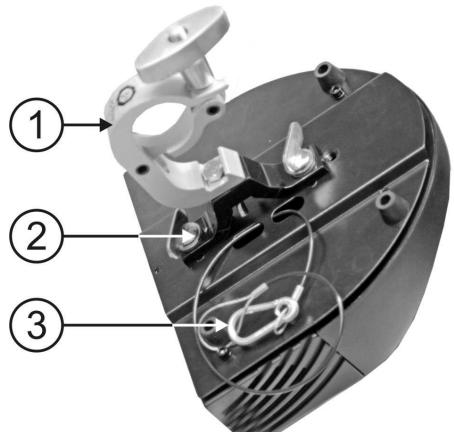

1. Als Zubehor erhältliche Schnellklemme
2. Spezielle Omega-Klemme (einbegriffen)
3. Als Zubehör erhaltliches Sicherheitskabel

EINSTELLEN DES GERÄTS

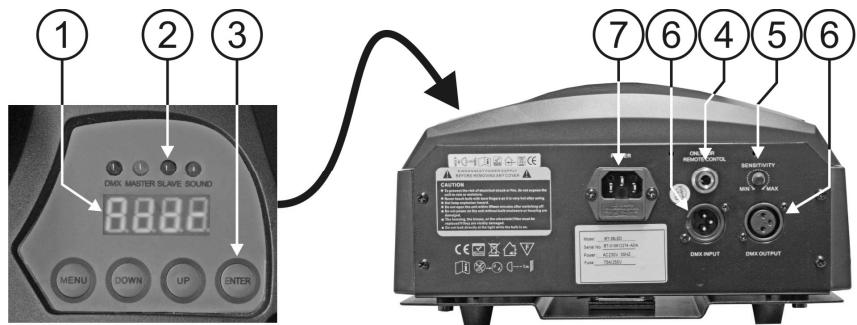

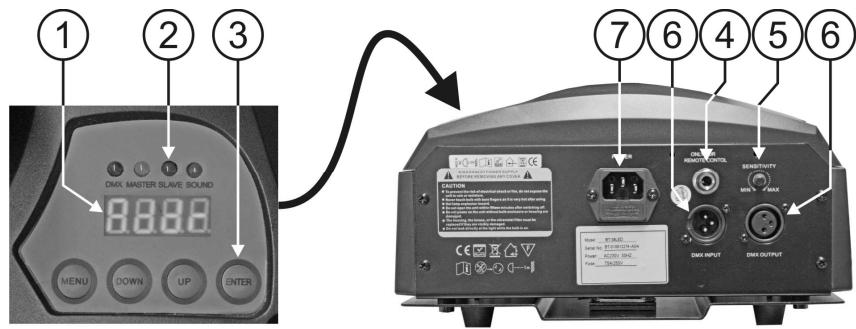

• BEDIENFELD:

1. DISPLAY zeit die verschiedene Menüss sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwärtig DMX Eingang
HAUPTGERAT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programm Funktionen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schließen Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.

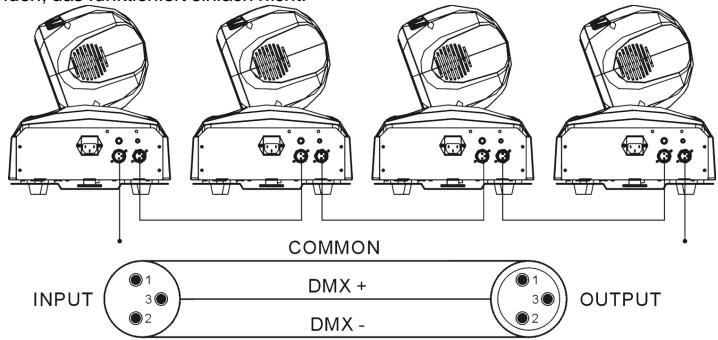

3. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitat hochwertiger 3-Stift XLR M/F abgegliechener Kabel empfohlen.
4. NETZEINGANG: mit IEC Netzstecker und integrierter Sicherungsfassung. Schlieben Sie hier das mitgelieferte Netzkabel an.

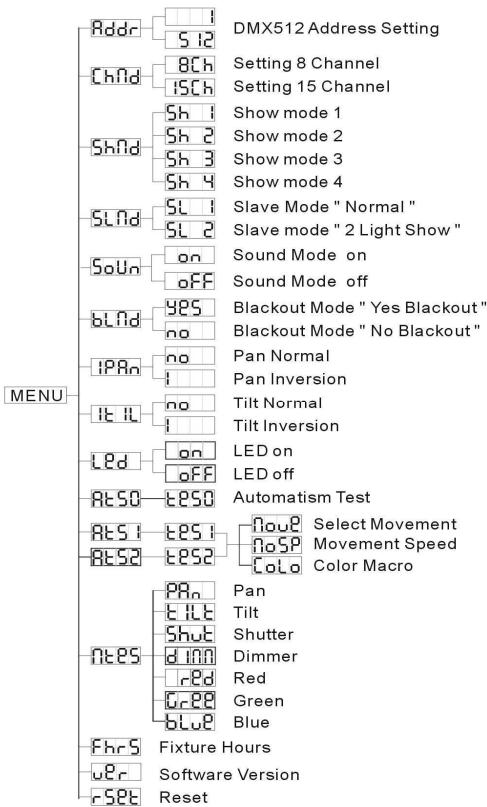

HAUPTMENU:

• Zur Auswahl jeglicher voreingestellter Funktion MENU-Taste so lange drücken, bis das gewünschte Display angezeigt wird.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
• Mit ABWÄRTS und AUFWÄRTS Betriebsart wahren.
• Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigen. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX

Einstellung.

• MENU-Taste drucken bis Rddr im Display angezeigt wird.
  EINGABE (ENTER) drucken und das Display beginnt zu blinken.
  Mit ABWARTS und AUFWARTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENTÜ-Taste erneut drücken.

Channel Mode

• Drücken Sie MENU, bis [chid im Display angezeigt wird.
• Drucken Sie ENTER, damit beginnt das Display zu blinken.
• Mit DOWN und UP wahlen Sie den [15] (15-Kanal) oder [8] (8-Kanal) Modus.
• Nach der Modusauswahl drucken Sie ENTER zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden).

Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Showbetrieb

Zur Auswahldes Showbetriebs in Einzel- oder Reihenbetrieb.

• MENU-Taste drücken bis Shfd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Show 1), (show 2), (show 3) oder (show 4) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Show 1 - Bodenmontage, Neigungswinkel 210^ .

Show 2 - Deckenmontage, Neigungswinkel 90^ .

Show 3 - Montage auf dem Laufsprecher,

Der Scheinwerfer ist stets auf das Publikum ausgerichtet, beispisseweise vor der Bühne.

Schwenkinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ (60° oberhalb des Horizonts, 30^ unterhalb des Horizonts).

Show 4 - Montage unter der Decke.

Der Scheinwerfer projeziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ (vertical, vorn 75^ , hinter 15^ ).

Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENU-Taste drucken bis 5.1.1d im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (2 Lightshow) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Sound Mode (Musikmodus)

Damit das Gerät im Takt der Musik arbeitet bei Verwendung im Standalone- oder Master/Slave-Betrieb

• MENU-Taste drücken bis SaH im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit DOWN und UP on oder eFF auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout und wartet auf das DMX-Signal.

Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drücken bis blnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
  Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder n b0 (kein Blackout) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

SchwenkUmkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drücken bis Pan im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (Schwenk Umkehrung) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
  . Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Neigung Umkehrung

Normal: Neigungsbewegung ist nicht umgekehrt.

Neigung Umkehrung: Neigungsbewegung ist umgekehrt.

• MENTÜ-Taste drücken bis TELE im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Neigung Umkehrung) einstehen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
  Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drucken bis LEDs im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

At50 At51 At52 Selbstest

Zur Aktivierung der 3 eingebauten "Self-test"-Programme, die alle Mochlichkeiten des Geräts anziegen.

• Drücken Sie den MENU Knopf bis [At50] [At51] oder [At52] auf dem Display erscheint.

• At50 ist ein vollautomatisches Testprogramm

• At51 und At52 sind Testprogramme, bei denen Sie manuell verschiedene Parameter für Bewegung, Bewegungsgeschwindigkeit und Farbe einstehen können.

• Mit EINGABE (ENTER) Selfsttest starten.

• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

NE85 Master Mode

Zur Aktivierung eines anderen Testprogramms, bei dem Sie manuell alle Parameter des Geräts einstellen können.

• Drücken Sie die MENU-Taste bis NEcS auf dem Display erscheint.
• Drücken Sie die ENTER-Taste und das Display beginnnt zu blinken.
  Benutzen Sie die DOWN- und UP-Knöfe zum Auswahlen PAn EIL Shd dinn LEd Cred BLue
• Sobald ein Modus ausgewählt wurde, drücken Sie die ENTER-Taste: das Display beginnnt zu blinken, um anzuzeigen, dass Sie einen Wert zwischen 000 und 255 einstehen können.

Hinweis: wenn innerhalb von 8 Sekunden kein Knopf gedrück wurde, schaltet sich das Testprogramm automatisch aus.

Fhr5 Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis Fhr5 im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

UER Software Version

Zur Anzeige der auf dem Gerät installierten Software Version

• Drucken Sie die MENU-Taste bis auf dem Display aufblink.
• Drücken Sie die ENTER-Taste, um die Software Version auf dem Display anzuzeigen.
• Um zu den Funktionen zurückzukehren, drücken Sie die MENU-Taste.

rSET Zurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drucken bis -SPE im display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Standardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Bitte lessen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

Home Position Adjust (Anpassung der Grundeinstellung)

Zur Anpassung der Grundeinstellung folgender Funktionen: Pan, Tilt, B-rot, B-grün, B-blau

• Drücken Sie die MENU-Taste möglich, um in das Hauptmenu zu gelangen ("Addr" auf dem Display)
• Drücken Sie jetzt die ENTER-Taste ungebär 5 Sekunden lang, um in den Offset-Modus zu gelangen.
• Benutzen Sie die DOWN- und UP-Knöpf, um die Funktion auszuwahlen, die Sie anpassen möchten
• Drucken Sie die ENTER-Taste und das Display beginnnt zu blinken.
• Benutzen Sie die DOWN- und UP-Knöpf, um die Grundeinstellung anzupassen
• Drücken Sie die ENTER-Taste, um ihre Einstellung zu bestätigten (oder automatische Rückkehr zu den Hauptfunktionen ohne Änderungen nach 8 Sekunden)

Um zu den Funktionen zurückzukehren, ohne eine Einstellung zu verändern, drücken Sie wieder die MENU-Taste.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protocoll ist ein welt verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX Controller und ähnliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgeglichenen Kabel (z.B. BriteQ ref. 7-0063)in Reihe geschalte sein. Zur Verhinderung von unerwünschenten Effekten durch Störungen muss ein 90 bis 120 Endwiderstand verwandt werden. Niemals Y-Splitter-Kabel verwenden, das funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung bestehtigt seine eigene Startadresse, so dass他们在 Kommando vom Controller auch erreichen und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeges einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihnen in dieser Bedienungsanleitung zu erlören, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display "LedU" angezeigt und ähnliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden horen Sie einige Betriebsgeräusa. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

O Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller

ALS HAUPT-/UNTERGERAT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen setzen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erstige Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchro n mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgescheltet ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Hauptmenu" nachlesen.

HAUPTGERAT hat 2 eingebaute Shows: Sie konnen Sh (Show 1), Sh

(Show 2), (show 3) oder (show 4) direkt im Menu des Hauptgeräts auswahlen.

• UTERGERADE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergeräte eingesetzt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführten (Schwenk/Neigung des Untergeräts ist umgekehrt) → im Menu der Untergeräte zu Option SLND gehen und auswahlen:

NormalUntergerat: Untergeraatarbeitet synchron mit Hauptgerät.
2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerat empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Diesen keinen Controller einfach an der 1/4" Buchse des Hauptgerats anschließen und dann folgende Funktionen steuern:

Stand By	Blackout des Geräts
Function	1. Sync. Strobe 2. Doppellicht-Strobe 3. Musik-Strobe	Wählen Sie Show 1-4	Überblendgeschwindigkeit - schnell Überblendgeschwindigkeit - mittel Überblendgeschwindigkeit - langsam
Mode	Musik (LED OFF)	Show (LED blinkt)	LED an

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.

• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüfungsschlitze monatlich gereinigt werden.

• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel須ssn in regelmägigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervaille hängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen.
• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifizierten Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

Klangregler:

Pan/Tilt:

Abstrahlwinkel:

DMX Anschlisse:

Led

Abmessungen:

Gewicht:

AC 230V, 50Hz

Eingebautes Mikrofon

540°/220°

25^ (15° und 45° Linsen optional erhältlich)

3-pin XLR Stecker/Buchse

36 x LUMILED® 1Watt

266 × 276 × 302 mm

9 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
