X0210 - Beleuchtung JBSYSTEMS LIGHT - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Filter 2-Wege-Stereo / 3-Wege-Mono
Marke	JB Systems
Modell	X0210 (EC102/XO210)
Stromversorgung	AC 230V, 50 Hz
Sicherung	20 mm Glas, 250V, 500 mA, träge
Frequenzgang	20 - 20 000 Hz (+0 / -0,5 dB)
Klirrfaktor + Rauschen	< 0,004 % @ 1 kHz, 4 dB
Eingänge	2 x XLR symmetrisch (Line)
Ausgänge	4 x XLR symmetrisch: Low/Mid (2), High (2)
Frequenzbereiche der Trennfrequenz	45 Hz - 960 Hz (X1) oder 450 Hz - 9,6 kHz (X10)
Subsonic-Filter	40 Hz (schaltbar)
Filterflanke	Linkwitz-Riley 24 dB/Oktave
Bedienelemente	Eingangsverstärkung (±12 dB), Trennfrequenzwahl, Low/Mid/High-Pegel, Phasenumkehr, Ground Lift, LF Sum, Mono/Stereo
LED-Anzeigen	X10, Mono/Stereo, Phase (Low/Mid, High)
Installation	19"-Rack (Schrauben nicht im Lieferumfang), Belüftung gewährleistet
max. Umgebungstemperatur	45 °C
Verwendung	Nur für Innenräume
Reinigung	Weiches, leicht feuchtes Tuch, keine Lösungsmittel verwenden
Sicherheit	Nicht öffnen, qualifizierten Techniker beauftragen, vor Wartung Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Sicherung durch gleichen Typ ersetzbar; keine anderen vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - X0210 JBSYSTEMS LIGHT

Wie reinige ich den X0210?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner. Vermeiden Sie, dass Wasser in das Gerät gelangt.

Wie wähle ich zwischen Mono und Stereo?

Verwenden Sie den MONO/STEREO-Schalter auf der Rückseite. Im Mono-Mode arbeiten beide Kanäle zusammen als 3-Wege. Im Stereo-Mode arbeiten sie unabhängig als 2 x 2-Wege.

Was tun, wenn ich ein Grundrauschen höre?

Das Grundrauschen kann durch eine Erdschleife verursacht werden. Betätigen Sie den Ground Lift-Schalter auf der Rückseite in Position 'lift', um die Erdschleife zu unterbrechen.

Wie wechsle ich die Sicherung?

Ziehen Sie den Netzstecker. Ersetzen Sie die Sicherung durch eine Sicherung gleichen Typs: 20 mm Glas, 250V, 500 mA, träge. Niemals eine Sicherung reparieren oder überbrücken.

Welche Funktion hat der Subsonic-Filter?

Der Subsonic-Filter bei 40 Hz (Low Cut-Taste) schützt Ihre Lautsprecher und Verstärker vor gefährlichen Infraschall, indem er sehr tiefe Frequenzen abschneidet.

Wie stelle ich die Trennfrequenz ein?

Verwenden Sie das Crossover Point-Potentiometer. Wenn die LED X10 aus ist, reicht der Bereich von 45 Hz bis 960 Hz; wenn sie leuchtet, von 450 Hz bis 9,6 kHz.

Kann ich dieses Gerät im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich geeignet. Setzen Sie es nicht Regen oder Feuchtigkeit aus.

Wie kehre ich die Phase der Ausgänge um?

Verwenden Sie die Phase Invert-Schalter für die Low/Mid- und High-Ausgänge. In aktiver Position leuchtet eine LED. Für Bässe hören Sie zu und wählen die Position, die die meisten Bässe ergibt.

Welche Funktion hat der LF Sum-Schalter?

Im 'summed'-Modus werden die Bassfrequenzen beider Kanäle auf den Ausgang von Kanal 1 gemischt, nützlich, wenn Sie nur einen Subwoofer haben. Im 'normal'-Modus gibt jeder Kanal seine eigenen Bässe aus.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie die Sicherung und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass das Netzkabel richtig eingesteckt ist. Wenn das Problem bestehen bleibt, wenden Sie sich an einen qualifizierten Techniker.

BEDIENUNGSANLEITUNG X0210 JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

S/N Ratio (IHF-A): >90dB @ 1kHz.

S/N Ratio (IHF-A): >90dB @ 1kHz.

Entrées Line:/ 1V @ 10kΩ

Sorties: 1V @ 600Ω

Fréquences de coupure: 45 - 960 Hz (en mode normal)

450-9600 Hz (en mode X10)

Dimensions: 483(W) x 44(H) x 136(D) mm

Poids: 2kg

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• 2-Wege Stereo oder 3-Wege Mono Crossover
• Volle Freqenzauswahl zwischen 45 und 9600Hz
  24dB/oct. Linkwitz - Riley Filter
• Alle Eingänge und Ausgänge sind symmetrisch/asymmetrisch mit XLR Anschlüssen
• Unterschallfilter (40Hz) mit ON/OFF Schalter
• Gain Steuerung auf allen Eingängen und Ausgängen
  Phase Umrichter

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Sollethe das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:
Bedienungsanleitung
EC102/XO210
- Netzanschlusskabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DON NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehausseteile. Im Gerate-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiacek weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
  Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschadigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion konne die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieten.
• Umgebungstemperatur darf 45^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkreber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichen sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befind.
  Um die Ordnungsgemäß Sicherheitsbestimmungen einzuhalten, muß diesen Gerät geerdet werden.
• Gerät nicht öffnen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Geräte keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.
• Plazieren und benutzten Sie das Gerät für eine längerere Zeit darüber hinausgehen.
  Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie dazu die in der Frontblende eingelassenen Löcher.
• Soltte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung der Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigen wurden.

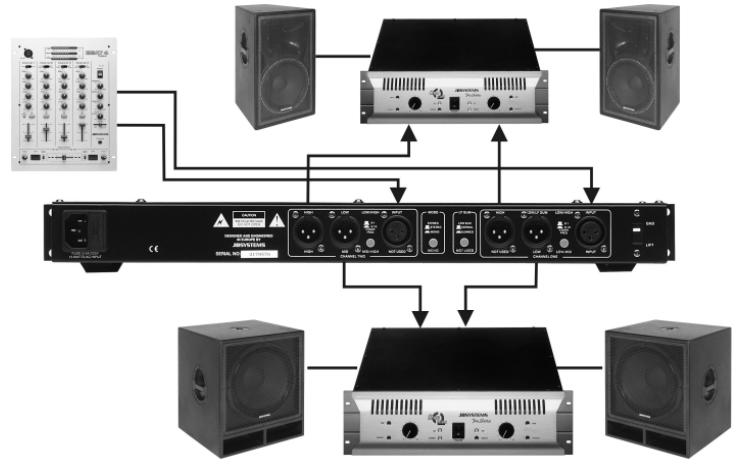

ANSCHLUSSE

Verwenden Sie hochwertige Kabel um eine bessere Klangqualität zu erreichen. Für weitere Informationen über die Anschlüsse lesen sie das naste Kapitel. Vergewisern Sie sich das dass Gerät ausgeschaltet ist bevor sie Änderungen an der Verkabelung vornehmen. In dieser Anleitung schreiben wir über „ Line Eingänge“, das sind Eingänge die zwischen 750 mV und 2V liegen. Das beinhaltet Tuner, Video, CD Player usw.

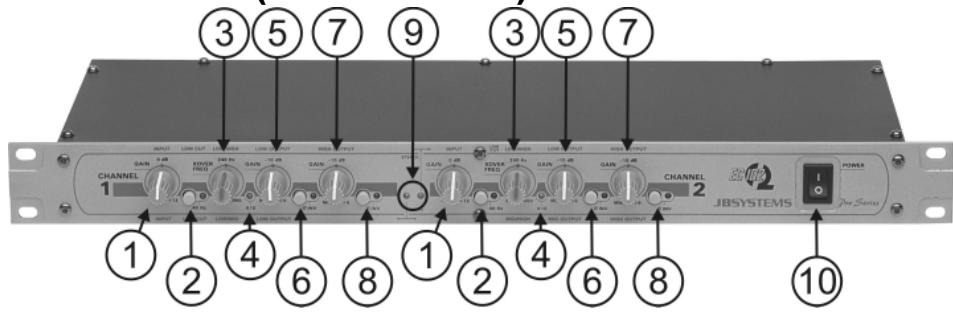

FUNKTIONEN (VORDERSEITE)

1. Input Gain: Steuert den EINGANGSPEGEL mit +/- 12dB.

2. Low Cut Switch: Tastendruck zur Auswahs des 40Hz High-Pass Filters. Mit dieser Filter schätzen Sie ihre Laufsprecher und Verstarker vor ungewolten Niederfrequenzen, die nur unnötig Leistung verschlagen, jedoch nicht notwendigerweise mehr Ausdruck bringen.

3. Crossover Point selection: Auswahldes Crossovers zwischen:

4. Im Stereomodus: LOW und HIGH Freqenzen

5. Im Monomodus: LOW und MID Frenzen auf Kanal 1

MID und HIGH Frenzen auf Kanal 2

1. X10 LED: X10 LED aus: Steuerung der Crossoverfrequenz zwischen 45Hz und 960Hz
   X10 LED leuchtet: Steuerung der Crossoverfrequenz zwischen 450Hz und 9,6kHz

2. LOW/MID Output: Steuert:

3. Im Stereomodus: LOW Freqenz Ausgangspiegel zwischen -∞ und +6dB (beige Kanäle)

4. Im Monomodus: LOW Freqenz Ausgangspegel zwischen -∞ und +6dB auf Kanal 1 MID Freqenz Ausgangspegel zwischen -∞ und +6dB auf Kanal 2

5. LOW/MID Phase Invert Switch: Umschalter zur Umkehrung der Polarität. Ein LED zeigt die Auswahlan:

6. Im Stereomodus: Sie können die Polarität des LOW Ausgangs umkehren

7. Im Monomodus: Sie können die Polarität des LOW Ausgangs auf Kanal 1 umkehren. Sie können die Polarität des MID Ausgangs auf Kanal 2 umkehren

Anmerkung: Benutzten Sie diesen Umschalter mit Vorsicht. Der Umschalter ist am effektivsten auf den Niederfrequenzen: Schalten Sie während des Horens von Musik um. Wahlen Sie die Position mit der bestenBasswiedergabe

1. HIGH Output: Steuert den HIGH Freqenz Ausgangspiegel zwischen -∞ und +6dB. Im Monomodus können Sie nur den Canal 2 Knopf benutzen.

2. HIGH Phase Invert Switch: Umschalter zum Umkehrung der Polarität des HIGH Ausgangs. Ein LED zeigt die Auschwitz an. Im Monomodus können Sie nur den Kanal 2 Knopf benutzten. Anmerkung: In den moisten Fällen brauchen Sie diesen Umschalter nicht. Bei unkorrekter Einstellung können Sie damit mehr Schaden als Nutzen anrlichen

3. MONO/STEREO LED: LED zur Anzeige, ob Sie in MONO oder STEREO Modus arbeiten:

4. MONO-Modus: Beide Kanäle arbeiten zusammen, um einen 3-Wege-Modus Crossover zu erhalten
   STEREO-Modus: Beide Kanäle arbeiten unabhängig voneinander, um einen 2x2-WegeModus Crossover zu erhalten

5. Power Switch: EIN und AUS schalten des Geräts

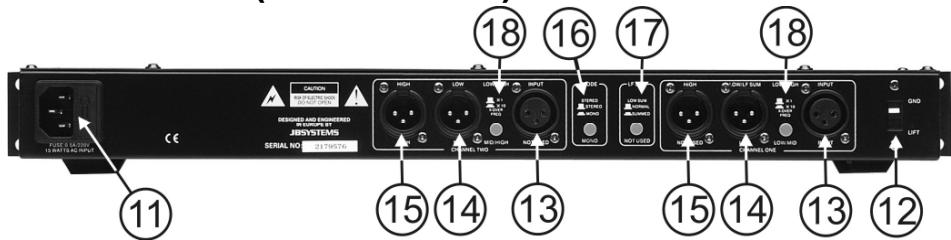

FUNKTIONEN (HINTERSEITE)

1. Mains Input: Mit IEC Buchse und integrierter Sicherung, hier Netzkabel anschließen.

2. Ground Lift Switch: In einigen Fälle kann es zu ärgerlichen Brummtonen durch Masseschleifen in Ihr Anlage kommt. Die Einstellung des Ground Lift Switch auf "lift" unterbricht die Masseschleife zwischen dem EC102/JO210 und der Chassiserdung weiterer Komponenten in Ihr Anlage. Der Brummton verschwindet damit.

3. XLR Inputs: Symmetrische Eingänge für XLR Kabel. Im Monomodus müssen Sie nur ein XLR Kabel an Kanal 1 anschließen

4. LOW/MID XLR Output: Symmetrische Eingänge für XLR Kabel:

5. Im Stereomodus: Im Normalmodus (siehe Nr. 17 für weitere Informationen) * müssen Sie ein XLR Kabel an Kanal 1 und 2 anschließen. Im Summedmodus * müssen Sie nur ein XLR Kabel an Kanal 1 anschließen.

6. Im Monomodus: Kanal 1 betriebt den LOW Ausgang.
   Kanal 2 betriebt den MID Ausgang.

7. HIGH XLR Output: Symmetrische Eingänge für XLR Kabel:

8. Im Stereomodus: Ein XLR muss an beiden Kanälen angeschlossen werden

9. Im Monomodus: Nur Kanal 2 ist in Betrieb

10. MONO/STEREO Switch: Mit diesen Umschalter wahren Sie zwischen MONO 3-Wege oder STEREO 2x2-Wege Modus

11. LF SUM Switch: Mit diesen Umschalter wahlen Sie zwischen LOW Freqenzen in Normalmodus (2 Ausgänge) und summed (benutzt nur Canal 1 Ausgang) (siehe Nr. 14 für weitere Informationen). Im Summedmodus werden die Niederfrequenzen der Kanäle 1&2 zusammengelegt, Sie bereits also kein Verteilerkabel, falls Ohnen nur 1 Subwoofer zur Verfügung stehen.

12. Crossover Frequency Switch: Mit diesen Umschalter wahren Sie zwischen x1/x10 Frequenzrate (siehe Nr. 4 für weitere Informationen)

TECHNISCHE DATEN

Spannungsversorgung:

AC 230 V, 50Hz

Sicherung: 20-20.000Hz (+0/-0.5dB)

20mm Glassicherung 250V/500mAträgeFrequenzbereich:

THD + noise:

<0.004% @ 1kHz, 4dB

Signalrauschabstand (IHF-A):

90dB @ 1kHz.

Line Eingänge:

1V @ 10kΩ

Ausgange:

1V @ 600Ω

Crossover Frequenzen:

45-960 Hz (Nomalmodus)

Abmessungen:

450-9600 Hz (x10 Modus)

483(W) x 44(H) x 136(D) mm

Gewicht:

2kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neuest Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com

Relación S/N (IHF-A):

90dB @ 1kHz.

Entradas de linea:

1V @ 10kΩ

Salidas:

1V@600Ω
