BEDIENUNGSANLEITUNG VX JBSYSTEMS LIGHT
Bedienungsanleitung DU
ENTSORGUNG DES GERÄTS
Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.
DESHACERSE DEL APARATO
BEDIENUNGSCANLEITUNG
Danke, das Sie sich für ein JB SYSTEMS - Produkt entschieden haben.itte lessen Sie sich diese Bedienungsanleitung durch, um thesees Produkt richtig bedieren und handhaben zu konnen. Wenn Sie sich die Anleitung durchgeleen haben, bewahren Sie diese an einem sicheren Ort auf, um jederzeit nachschlagen zu konnen.
FUNKTIONEN
- Professioneller Verständär für vielseitige Sound Wiedergabe
Kurzschlussicherung
Stromschutzschaltung - Überhitzungsschutz
- Frischluftventilator
- Bridge Funktion (Ausgenommen AX400 / VX400)
- Eingebauter Limiters (Ausgenommen AX400 / VX400)
- Symmetrische XLR und klinken Eingänge
Ground / Lift Schalter - Speakon® passende Lautsprecherausgänge
- Schraubklemmen für Lautsprecherkabel
- Starke 19" Aluminium Front
VOR INBETRIEBNAHME
Kontrollieren Sie, ob folgende Teile im Karton enthalten sind:
- Endstufe
Bedienungsanleitung
Stromkabel
SICHERHEITSVORSCHRIFTEN:

CAUTION
RISK OF ELECTRIC DO NOT OPE

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer

repairierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst!
Das Blitzsymbol im Dreieck weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlags besteht.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs-
und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.
Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie these Gerät niemals Nasse und Feuchtigkeit aus! Stellen Sie keine Behälter mit Flüssigkeiten in die Höhe des Gerätes, es ist nicht wasserdicht und könnte beschädigt werden.
WICHTIGE ANWEISUNGEN:
- Das Gerät immer an einem gut belufteten Platz stellen. Meiden Sie heiße Wärmequellen. Meiden Sie schmutzige und feuchte Plätze.
- Keine Luftungsöffnungen abdecken dies führt zur Überhitzung des Gerätes.
- Dieses Heft an einem sicheren Platz aufbewahren für zukünftiges nachschlagen. Wenn Sie these Gerät verkaufen; seien Sie sich richer das Sie die Beschreibung beigelegt haben.
- Um Feuer und Stromschläge zu vermeiden setzen Sie das Gerät keiner Feuchtigkeit und Nasse aus.
- Um Stromschlagen vorzubeugen, öffnen Sie auf keinen Fall das Gehäuse. Wenn ein Schaden an dem Gerät auftritt, kontaktieren Sie ihren Handler.
- Keine Metallgegenstände oder Flüssigkeiten in das Gerät fullen. Stromschläge oder Fehlfunktion des Gerätes ware das Ergebnis.
- Um die Umwelt zu schützen,itte versuchen sie die Verpackung so gut als möglich zu entsorgen.
REINIGUNG DES GERÄTES:
Säubern Sie das Gerät indem Sie ein Tuch leicht befeuchten und das Gerät Vorsichtig damit reinigen. Vermeiden Sie das Wasser in das Gerät kommt.
Verwenden Sie keine starken Flüssigkeiten wie Benzin oder Lösungsmittel, Sie zerstoren das Gerät.
Säubern Sie regelmäßige die Ventilationsöffnungen mit einem Staubsauger. Dies hilft den Ventilatoren im Veränder die Kühlung aufrechtzuerhalten damit das Gerät nicht überhützt.
VERBINDUNGEN
Seien Sie sich sicher das Sie dass Gerät abgeschellt haben bevor Sie Veränderungen an der Verkabelung vornehmen. Für die Signal Eingänge empfehlen wir die XLR Verbindungen zu verwenden. Um Ohnen gute Audio Qualität zu Gewährleisten verwenden Sie ausschließlich gute Kabel. Sie können z.B: JB Kabel verwenden mit dem Bestell Code 7-0061 (XLR/XLR L=1m) oder 7-0063 (XLR/XLR L=5m). Für die Laufsprecher empfehlen wir die Speakon® Ausgänge zu verwenden. Passend waren folgende JB Kabeln, Code 2-0505 (L=5m) oder 2-0510 (L=10m).

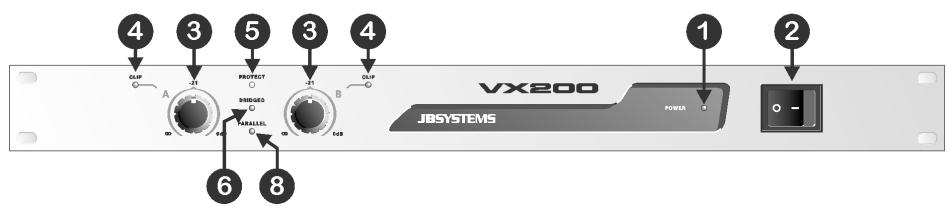

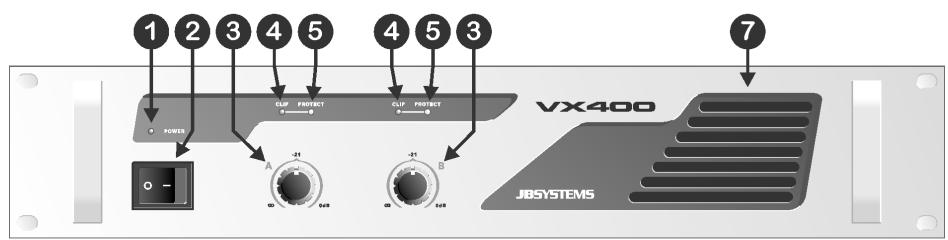

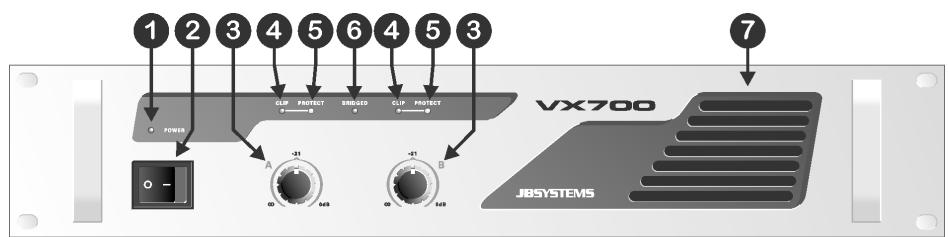

FRONT ANSICHT



- POWER LED: Diese blaue Lampe leuchtet wenn Sie den Hauptschalter(2) einschalten.
- Hauptschalter: Verwenden Sie diesen Schalter um das Gerät Ein- und Auszuschalten. Ein paar Sekunden nach einschalten des Gerätes ist es Einsatzbereit.
-
Lautstärke Regler: Mit diesen Potentiometern regeln Sie die Lautstärke des Verstärkers. jeder Kanal ist getrennt regelbar. Sie können diese Controller benützen um ein Maximum an Lautstärke zu erreichen.
-
Drehen Sie beiden Regler(3) an der Endstufe nach links.
- Legen Sie Musik auf und vergewissemern Sie sich das die VU Anzeige an Ihrm Mixer auf 0dB stehen. (Von Zeit zu Zeit kann es vorkommen das die rote Zone aufleuchtet).
- Stellen Sie den Master Regler am Mischpult auf Maximale Lautstärke.
- Betätigten Sie am Veränder zu lange die Lautstärkenregler(3), bis Sie die Lautstärke erreicht haben die Sie wollen.
- Sorgen Sie davon das niemand die Lautstärkenregler der Endstufe erreichen kann. Stellen Sie die Lautstärke auf ihren persönlichen maximalen Pegel ein. Ihr Nachbarn werden froh darüber sein ... (in den meisten fallen der DJ nicht...)
Hinweis für VX200 und AX700MK2 / VX700MK2: Im Parallel und Bridge Modus, dient nur der linke Lautstärkenregler am Veränder zum adjustieren der Lautstärke.
-
CLIP LED: Schaltet sich ein, wenn die maximale Lautstärke erreicht ist und bevor das Signal zu verzerren beginnnt. Von Zeit zu Zeit kann es vorkommen dass die Clip Leds aufleuchten. Wenn Sie über einen längeren Zeitraum aufleuchten, drehen Sie die Lautstärke am Veränder zu halten!
-
PROTECT LED: Die Protection LED leuchtet auf wenn die Lautspricher vom Verträger abgeklemmt sind. Dieser Schaden tritt aus folgenden Situationen auf:
-
Wahlrend der ersten Sekunden nach einschalten der Endstufe.
- Wenn die Temperatur des Leistungsverträkers zu hoch geworden ist.
- In Folge eines technischen defektes: Wechselstromschutz!
-
Wahlend des Ausschaltens des Verstärkers kann es vorkommen das die "protect led" für eine kurze Zeit aufleuchten.
-
BRIDGE LED: (nur für VX200 und AX700MK2 / VX700MK2) Zeigt an, dass der Verstärker im Bridge Modus arbeitet. Damit ist gemeinschaft dass beiden Kanäle zusammen geschalten sind um als eine Mono Endstufe zu Handeln. Die Ausgangsleistung dupliziert nahezu die Leistung beider Kanäle. Dennoch müssen Sie die Impedanz verglichen. Im Bridge Modus müssen Sie den linken Kanal verwenden. Den rechten benötigen Sie dazu nicht. Für weitere Informationen schlagen Sie unter Punkt (11) im nachsten Kapitel nach.
Achtung: Seien Sie Vorsichtig das sie keine Lautsprecher verwenden die eine niedrigere Impedanz haben als 8 . Dies überlastet den Veränder!
- VENTILLATIONS LÖCHER: Wahrend des Betriebes entwickelt der Verstärker Hitze die abzuführen ist. Die Lüfter im Inneren des Verstärkers mussen im Stände sein die Hitze abzuführen Dafür ist es sehr wichtig die Luftungsöffnungen nicht zu verdecken ansonsten überhützt der Verstärker.
- PARALLEL MODUS: (nur für VX200) Besagt das der Verstärker im Parallel Modus arbeitet. Damit ist gemeinschafts ausammengeschalten sind im Parallel Modus um als Mono Verstärker zu arbeiten. Die Ausgangsleistung wird nahezu verdoppelt im Gegensatz zu den getrennten Kanälen. Jedoch muss die Impedanz der angeschlossenen Laatsprecher verglichen werden, Sie dart nur halb so viel betragen wie im Stereo Modus. Im parallel Modus benötigen Sie ausschließlich den linken Kanal am Verstärker. Den rechten Eingang benötigen Sie nicht. Für mehr Informationen sie unter Punkt 11 im nachsten Kapitel nach.
Achtung: Um die optimale angezeigte Leistung zu erreichen, muss die total Impedanz der angeschlossenen Laustprecher um die 2Ω betragen!

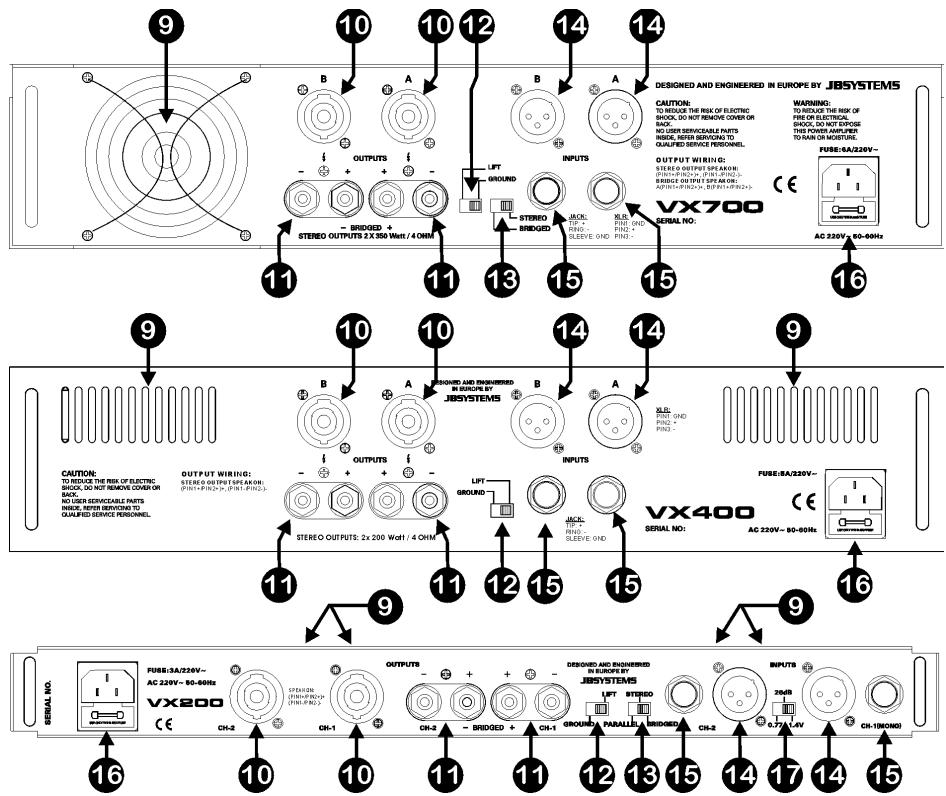

RÜCK ANSICHT

- VENTILATOR UND LÜFTUNGSSÖFFNUNGEN: Wahrend des Betriebes erzeugt der Verstärker Hitze die abgeführt werden muss. Die Lüfter im Inneren des Verstärkers müssen in der Lage sein die Hitze am effektivsten abzuführen. Dafür ist es absolut wichtig die Lüftungsöffnungen nicht zu verdecken, da der Verstärker sonst überhützt wird.
10.SPEAKON AUSGÄNGE: Verwenden Sie diese Speakon® kompatiblen Anschlüsse um ihre Laufsprecher anzuschreiben. Wir verweisen auf das Kapitel “Verbindungen” um zu erfahren welche Kabel geeignet sind. Sie verkabeln die Verbindungen wie folgend:
- POS (+) = Speakon Anschluss PIN1+ und PIN2+
- NEG(-) = Speakon Anschluss PIN1- und PIN2-
11.SCHRAUBKLEMMEN FÜR LAUTSPRECHERKABEL: Wir legen Ihnen nahe die Speakon® Verbindungen zu nutzen wie Sieiben beschreiben sind (10). Wenn Sie diese nicht haben oder den Veränder im Bridge oder Parallel Modus verwenden sollen, konnen sie die Schraubklemmen auch benutzen. Wichtig: Verwenden Sie ausschließlich Kabel die sightbare Markierungen für + und - Pole haben. Wir empfehlen Ihnen rot/schwarze Kabel zu verwenden (z.B: JB Systems Code 935. Es ist äußert wichtig das Sie die + und - Pole an den Ausgängen nicht vertauschen. Das
Ergebniss wurde sehr schwacher Sound ohne tiefe Freqenzen! Es gibt 3 verzischendene Möglichkeit die Laufsprecher mit den Schraubklemmen zu verbinden:
- STEREO MODUS(meistens üblich): Verbinden Sie die Lautspricher Kabel so wie sie es bei der Zeichnung unter sehen. Überzeugen sie sich dass sie das rote und schwarze Kabel nicht vertauschen. Vergewissem Sie sich das auf der Rückseite des Verständrakers auf "Stereo" geschalten ist. An der AX400 / VX400 ist dieser Schalter nicht verfügbar.



- BRIDGE MODUS: (nur für VX200 und AX700MK2 / VX700MK2) Verbinden Sie die Lautspecher Kabel so wie sie es bei der Zeichnung unter sehen. Vergewissem Sie sich das auf der Rückseite des Verständrakers auf "Bridge" geschlossen ist. Sie können auch unter (6) im vorgen Kapitel nachschlagen.



- PARALLEL MODUS: (nur für VX200) Verbinden Sie die Laufsprecher Kabel sowie sie es an der Zeichnung unter sehen. Vergewissem Sie sich das auf der Rückseite des Verständrakers auf "Parallel" geschalten ist. Sie können auch unter (8) im vorgen Kapitel nachschlagen.


-
GROUND LIFT Schalter: In manchen Fällen kann ein Rauschen auftreten. Schalten Sie den Ground Lift Schalter in die Position "Lift" und das Rauschen verschwindet.
13.MODE Schalter: (nicht für AX400 / VX400) Wird verwendet um die Betriebsart einzustellen. Am meisten üblich ist der "Stereo" Modus. Wenn Sie mehr Leistung benötigen, können Sie den Verständner im Bridge oder Parallel Modus verwenden. Für mehr Information können sie unter Punkt (6), (8) und (11) nachschlagen. -
XLR Eingänge: Sie können diese symmetrischen Eingänge an symmetrische und unsymmetrische Audio Quellen anschlossen (z.B. DJ Mixer):
-
Symmetrischer Ausgang: Verwenden Sie gute symmetrische XLR/XLR Audio Kabel.
z.B:JB Systems 7-0061 (XLR/XLR L=1m) or 7-0063 (XLR/XLR L=5m)
Verkabelung der XLR Verbindung: PIN1: GND PIN2: pos+ PIN3: neg-
- Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts XLR/Cinch Audio Kabel.
Zum Beispiel: JB Systems 2-0445 (XLR/Cinch L=1.5m)
15.KLINKEN BUCHSEN Eingänge: Sie können diese symmetrischen Eingänge an symmetrische und unsymmetrische Audio Quellen anschlossen (z.B: DJ Mixer):
- Symmetrischer Ausgang: Verwenden Sie gute Qualitäts Klinken/Klinken Audio Kabel.
Verkabelung der Buchsen Verbindung: Buchse: GND Randbogen: pos+ Ring: neg-. -
Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts XLR/Cinch Audio Kabel.
Zum Beispiel: JB Systems 2-0430 (JACK/Cinch L=1.5m) oder 2-0435 (L=3.0m) -
STROM Eingang: Verwenden Sie das mitgelieferte Stromkabel um den Verstärker an das Stromnetz anzuschlieben. Diese Verbindung verfügt auch über eine 20mm Glassicherung. Ersetzen Sie eine kaputte Sicherung immer durch genau die selbst die in das Gerät führt. (Sicherungs Daten befinden sich auf der Rückseite des Verstärkers, nahe am Stromanschluss)
- EINGANGSEMPFINDLICHKEITS Schalter: (nur VX200) Mit diesen Schalter können sie das Einganssignal am Veränder Anpassen: 0,77V; 26dB oder 1,4V.
ANGABEN
| MODEL | VX200 | AX400 / VX400 | AX700MK2 / VX700MK2 |
| Power stereo 4 ohm | 2x 110Wrms | 2x 200Wrms | 2x 350Wrms |
| Power stereo 8 ohm | 2x 65Wrms | 2x 135Wrms | 2x 200Wrms |
| Power bridge 8 ohm | 1x 220Wrms | *** | 1x 700Wrms |
| Power parallel 2 ohm | 1x 220Wrms | *** | *** |
| Freq. Resp. (+/-1.5dB) | 10 - 50000Hz | 10 - 50000Hz | 10 - 50000Hz |
| Eingangs | |||
| Empfindlichkeit | 0,77V / 26dB / 1.4V | 0,77V | 0,77V |
| Eingangs Impedanz | 20 kohm | 20 kohm | 20 kohm |
| S/R Anteil | >85dB | >85dB | >85dB |
| Dämpfungsfaktor | >150 | >150 | >200 |
| Flankensteilheit | 40V/uS | 35V/uS | 60V/uS |
| Kühlung | Ventilator Kühlung | Ventilator Kühlung | Ventilator Kühlung |
| Symmetrisch XLR/ | Symmetrisch XLR/ | Symmetrisch XLR/ | |
| Eingänge | KLinke | KLinke | KLinke |
| Speakon / | Speakon / | Speakon / | |
| Ausgänge | Schraubklemen | Schraubklemen | Schraubklemen |
| Stromversorgung | AC230V / 50Hz | AC230V / 50Hz | AC230V / 50Hz |
| Abmessungen (mm) | 44x483x320 (19"/1U) | 88x483x260 (19"/2U) | 88x483x260 (19"/2U) |
