Type de produit	Amplificateur audio professionnel
Modèles	VX200, VX400, VX700MK2
Dimensions (VX200)	44 x 483 x 320 mm (19"/1U)
Dimensions (VX400 / VX700MK2)	88 x 483 x 260 mm (19"/2U)
Alimentation	AC 230 V / 50 Hz
Puissance stéréo 4 ohms	2 x 110 Wrms (VX200), 2 x 200 Wrms (VX400), 2 x 350 Wrms (VX700MK2)
Puissance stéréo 8 ohms	2 x 65 Wrms (VX200), 2 x 135 Wrms (VX400), 2 x 200 Wrms (VX700MK2)
Puissance en pont (8 ohms)	1 x 220 Wrms (VX200), 1 x 700 Wrms (VX700MK2) – non disponible sur VX400
Puissance en parallèle (2 ohms)	1 x 220 Wrms (VX200) – non disponible sur VX400 et VX700MK2
Réponse en fréquence	10 – 50 000 Hz (+/- 1,5 dB)
Sensibilité d'entrée	0,77 V / 26 dB / 1,4 V (VX200) ; 0,77 V (VX400 et VX700MK2)
Impédance d'entrée	20 kohms
Rapport signal/bruit	> 85 dB
Facteur d'atténuation	> 150 (VX200/VX400), > 200 (VX700MK2)
Vitesse de balayage	40 V/µs (VX200), 35 V/µs (VX400), 60 V/µs (VX700MK2)
Ventilation	Forcée par ventilateur
Entrées audio	XLR symétriques et Jack 6,35 mm symétriques
Sorties haut-parleurs	Speakon® et bornes à vis
Modes de fonctionnement	Stéréo, pont (sauf VX400), parallèle (uniquement VX200)
Protections	Court-circuit, courant continu (DC), surchauffe, limiteurs (sauf VX400)
Fonctionnalités supplémentaires	Interrupteur Ground Lift, sélecteur de sensibilité d'entrée (VX200)
Nettoyage	Chiffon doux légèrement humide ; ne pas utiliser de produits volatils
Entretien de la ventilation	Nettoyer régulièrement les orifices avec un aspirateur
Sécurité	Ne pas ouvrir l'appareil, éviter l'humidité et la poussière
Accessoires fournis	Câble d'alimentation, mode d'emploi

FOIRE AUX QUESTIONS - VX JBSYSTEMS LIGHT

Comment brancher l’amplificateur en mode stéréo ?

Connectez les haut-parleurs aux sorties Speakon ou bornes à vis en respectant la polarité. Réglez le sélecteur de mode sur Stereo. Utilisez des câbles XLR ou Jack pour l’entrée audio.

Comment utiliser le mode bridge ?

Le mode bridge est disponible sur VX200 et VX700MK2. Réglez le sélecteur sur Bridge. Connectez un haut-parleur d’impédance minimale 8 Ω aux bornes positive du canal A et négative du canal B. Le signal d’entrée doit être envoyé uniquement sur l’entrée gauche.

Que faire si le voyant Protect LED reste allumé ?

Le voyant Protect s’allume en cas de surchauffe, de court-circuit ou de protection DC. Éteignez l’amplificateur, vérifiez les connexions des haut-parleurs et assurez-vous que la ventilation n’est pas obstruée. Attendez que l’appareil refroidisse avant de le rallumer.

Comment éliminer un bourdonnement (hum) dans les enceintes ?

Le bourdonnement peut être dû à une boucle de masse. Placez l’interrupteur Ground Lift sur la position Lift pour couper la liaison de masse entre l’amplificateur et les autres appareils.

Quels câbles utiliser pour les entrées audio ?

Pour des signaux symétriques, utilisez des câbles XLR/XLR ou Jack/Jack de bonne qualité (ex. JB Systems 7-0061 pour XLR). Pour des sources asymétriques, utilisez des câbles XLR/cinch ou Jack/cinch (ex. JB Systems 2-0445).

Comment régler le niveau sonore maximal ?

Tournez les potentiomètres de Gain à fond à gauche, réglez la table de mixage à 0 dB, ouvrez le Master au maximum, puis augmentez doucement le Gain jusqu’au niveau souhaité sans que le voyant Clip ne reste allumé.

Puis-je remplacer le fusible moi-même ?

Oui, le fusible se trouve dans le connecteur d’alimentation. Remplacez-le uniquement par un fusible en verre 20 mm de même type et valeur (indiqués sur le panneau arrière).

Comment nettoyer l’amplificateur ?

Utilisez un chiffon doux légèrement humide. N’utilisez jamais de benzène, thinner ou produits volatils. Nettoyez régulièrement les orifices de ventilation avec un aspirateur pour éviter la surchauffe.

Que signifie le voyant Clip ?

Le voyant Clip s’allume juste avant la distorsion. S’il reste allumé longtemps, réduisez le niveau d’entrée ou le gain pour éviter d’endommager les haut-parleurs.

Pourquoi le son manque-t-il de basses fréquences ?

Vérifiez que les connexions des haut-parleurs respectent la polarité (+ et -). Une inversion des câbles provoque une annulation des basses. Utilisez des câbles avec un marquage clair (ex. rouge/noir).

MODE D'EMPLOI VX JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions et félicitons pour l'achat de ce produit JB SYSTEMS. Nous vous prions de lire ce mode d'emploi afin d'utiliser cet appareil convenablement. Après l'avoir lu, gardez-le pour une éventuelle future consultation.

• Amplificateur professionnel pour de multiples reproductions sonores
• Protection contre le court-circuit Protection du courant DC
• Protection hautes températures
• Ventilation forcée par ventilateur
• Fonction Bridge (excepté sur le AX400 / VX400)
• Limiteurs incorporés (excepté sur le AX400 / VX400)
• Entrées XLR symétriques et entrées Jack
• Interrupteur de masse Ground/lift
• Sorties haut-parleurs compatibles Speakon®
• Bornes de connexion pour haut-parleurs (visses)
• Face avant solide en aluminium 19"

Avant l'utilisation

Vérifier la présence des composants suivants:

• Amplificateur de puissance Mode d'emploi
• Câble d'alimentation.

Conseils de sécurité:

ATTENTION: Afin d'éviter tout risque d'électrocution, ne pas ouvrir l'appareil. En cas de problème, mettez-vous en contact avec votre revendeur.

Cette flèche dans un triangle met l'utilisateur en garde de la présence dans l'appareil de haut voltage sans isolation qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance fournies avec l'appareil.

Afin d'éviter tout risque d'électrocution ou d'incendie, n'exposez pas l'amplificateur aux intempéries ou à l'humidité.

Ne pas insérer d'objets métalliques et ne pas laisser couler de liquide dans l'appareil. Des électrocutions ou des dysfonctionnements peuvent s'en suivre.

Installation:

• Installez toujours cet appareil dans un endroit bien ventilé. Évitez la présence de sources de chaleur. Évitez des endroits poussiéreux et humides.
• Ne recouvre jamais un orifice de ventilation car ceci peut provoquer une surchauffe de l'appareil.
• Conservez ce livre dans un endroit sec afin de toujours pouvoir le consulter antérieurement. Si vous revendez cet appareil, ajoutez-y toujours ce mode d'emploi.
• Pour éviter des risques d'incendie ou d'électrocution, n'exposez jamais cet appareil à la pluie ou à l'humidité.
• Pour éviter l'électrocution, n'ouvre pas le couvercle de protection. Si un problème surgit, contactez votre revendeur.
• N'insérez jamais d'objets métalliques et ne renversez jamais de liquide dans l'appareil. L'électrocution ou le mauvais fonctionnement peuvent en résulter.
• Pour préserver l'environnement, veuillez essayer de recycler le mieux possible les matériaux d'emballage.

Nettoyage de l'appareil:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil.

Nettoyez régulièrement les orifices de ventilation à l'aide d'un aspirateur. Ceci augmente la capacité de refroidissement des ventilateurs et aide à éviter une éventuelle surchauffe de l'amplificateur.

Eteignez toujours l'appareil avant de faire quelconque changement de cablage. Pour le signal d'entrée nous vous recommendons d'utiliser les connecteurs XLR. Utilisez des cables de signal de bonne qualité afin d'assurer une excellente qualité audio. Utilisez par exemple les câbles JB au codes de commande: 7-0061 (XLR/XLR L=1m) ou 7-0063 (XLR/XLR L=5m). Pour les haut-parleurs nous vous suggerons d'utiliser les sorties compatibles Speakon®. Les câbles qui convennent sont par exemple les JB aux codes de commande: 2-0505 (L=5m) ou 2-0510 (L=10m).

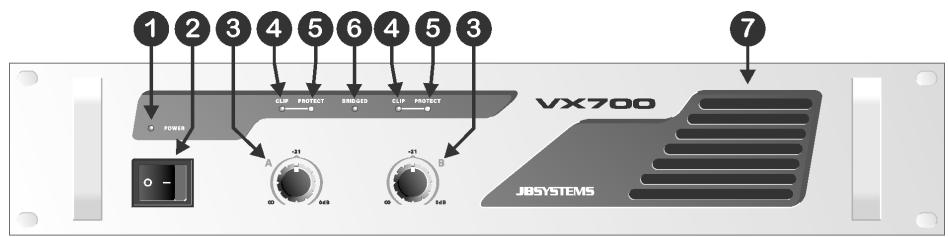

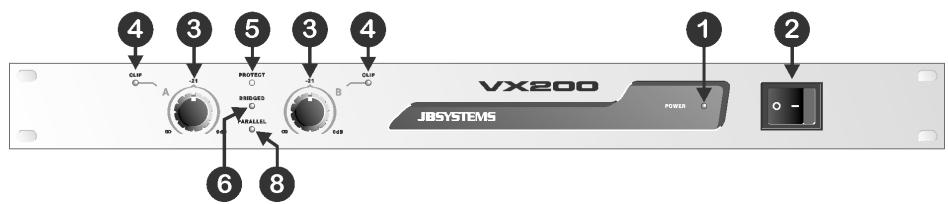

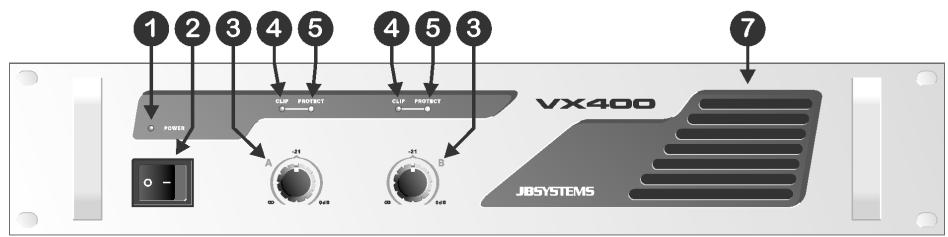

1. POWER LED: ce LED bleu est allumé quand vous allumez l'amplificateur en utilisant l'interrupteur (2).
2. MAINS SWITCH: est utilisé pour allumer ou éteindre l'amplificateur. Quelques secondes après avoir allumé l'amplificateur il sera prêt à être utilisé.
3. CONTROLES DE GAIN: ces potentiomètres sont utilisés pour contrôler la sensibilité d'entrée de l'amplificateur. Chaque canal possède son propre réglage.

Vous pouvez utiliser ces potentiomètres pour régler le niveau sonore maximal de votre installation:

• Tournez les deux potentiomètres de votre amplificateur vers la gauche (3).
• Mettez de la musique et vérifiez si les VU mètres de votre table de mixage sont à 0 dB. (la zone rouge s'allume de temps en temps)
• Réglez le niveau de sortie principal de votre table de mixage (Master) sur maximum.
• Ouvrez les potentiomètres de Gain de l'amplificateur (3) jusqu'à ce que le niveau sonore que vous désirez soit atteint.
• Assurez-vous que personne ne peut toucher les potentiomètres de Gain de votre amplificateur.

Vous venez de régler le niveau maximal que le DJ peut produire. Vos voisins seront contents... (dans quelques cas le DJ ne le sera pas)

Remarque pour le VX200 et le AX700MK2 / VX700MK2 : En mode Parallèle et Bridge, seul le contrôle du canal gauche est utilisé pour régler la sensibilité d'entrée.

1. CLIP LED: s'allume juste avant le niveau de sortie maximal sans distorsion de l'amplificateur. Les « clip leds » peuvent s'allumer brièvement de temps en temps mais il ne peuvent certainement pas restés allumés pendant de longues périodes. Dans ce cas vous doivent diminuer le niveau de sortie!
2. PROTECT LED: le LED de protection est allumé quand les haut-parleurs sont déconnectés de l'amplificateur. Ceci peut se produit dans les cas suivants:
3. Pendant la première seconde après avoir allumé l'amplificateur.
4. Quand la température du module d'amplification final devient trop élevée.
5. Dans le cas d'une panne technique : protection DC !
6. Quand vous éteignez l'amplificateur, le "protect led" s'allume pendant un bref instant.
7. BRIDGE LED: (uniquement pour le VX200 et le AX700MK2 / VX700MK2) indique que l'amplificateur fonctionne en mode bridge. Ceci veut dire que les deux canaux sont relies ensemble en série pour agir comme un amplificateur mono. La puissance de sortie est presque doublée comparé aux canaux séparés. Cependant, l'impédance des haut-parleurs connectés doit être le double comparé à l'utilisation en mode stéreo normal. En mode bridge, vous doivent uniquement envoyer un signal vers l'entrée gauche de l'amplificateur. L'entrée droite n'est pas utilisée. Pour plus d'informations, reférez-vous au point (11) du chapitre suivant.

Attention: Faites attention de ne pas utiliser des haut-parleurs avec une impédance totale inférieure à 8Ω. Ceci provoquera une surcharge de l'amplificateur!

1. OUVERTURES DE VENTILATION: pendant son fonctionnement l'amplificateur produit de la chaleur qui doit être dissipée. Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir évacuer la chaleur le plus efficacement possible. Pour cela il est très important de ne couvrir aucun orifice de ventilation car ceci peut provoquer une surchauffe.
2. MODE PARALLELE: (uniquement pour le VX200) indique que l'amplificateur fonctionne en mode parallèle. Ceci veut dire que les deux canaux sont reliés ensemble en parallèle pour agir comme un amplificateur mono. La puissance de sortie est presque doublée comparé aux canaux séparés. Cependant, l'impédance des haut-parleurs connectés doit être la moitié comparée à l'utilisation en mode stéréo normal. En mode parallèle vous devez uniquement envoyer un signal vers l'entrée gauche de l'amplificateur. L'entrée droite n'est pas utilisée. Pour plus d'informations, référéz-vous au point (11) du chapitre suivant. Attention: pour pouvoir produire la puissance indiquée, l'impédance totale des haut-parleurs connectés doit être aux alentours de 2Ω.

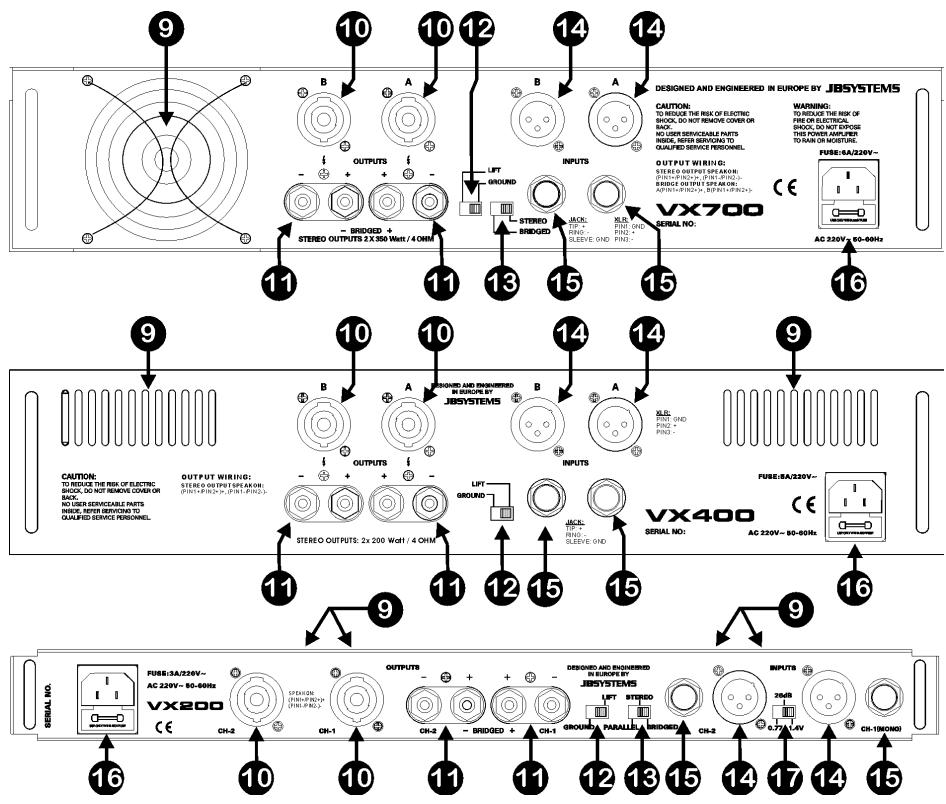

FACE ARRIERE

1. OUVERTURES DE VENTILATION: pendant son fonctionnement l'amplificateur produit de la chaleur qui doit être dissipée. Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir évacuer la chaleur le plus efficacement possible. Pour cela il est très important de ne couvrir aucun orifice de ventilation car ceci peut provoquer une surchauffe.

10. SORTIES SPEAKON: utilisez ces connecteurs compatibles Speakon® pour connecter vos haut-parleurs. Référez-vous au chapitre “connections” pour savoir quels câbles conviennent. Le câblage de ces connecteurs est le suivant:

• POS (+) = PIN1+ et PIN2+ du connecteur Speakon
• NEG (-) = PIN1- et PIN2- du connecteur Speakon
• BORNES A VIS POUR HAUT-PARLEURS: nous vous conseillons fortement d'utiliser les connecteurs Speakon® comme décrit ci-dessus (10). Si vous n'en avez pas ou si vous voulez utiliser l'amplificateur en mode bridge ou parallèle, vous pouvez utiliser les bornes a vis. Important: utiliser des cables qui ont un marquage clair des pôles + et -. Nous vous recommendons d'utiliser des cables rouge/noir (tel les JB Systems au code de commande: 935). Il est très important de ne pas inverser les pôles + et - des sorties. Ceci provoquerait une très pauvre reproduction sonore sans basses

fréquences! Il y a 3 façons de connecter les haut-parleurs en utilisant les bornes de connexion:

• EN MODE STEREO (le plus utilisé) : connectez les câbles des haut-parleurs comme indiqué sur le dessin ci-dessous. Faites attention de ne pas inverser les fils rouges et noirs. Vérifiez si le sélecteur à l'arrière de l'appareil est bien mis sur "stereo". Sur le AX400 / VX400 ce sélecteur n'est pas disponible.

SWITCH ON THE REAR PANEL OF VX200

SWITCH ON THE REAR PANEL OF Vx700

• EN MODE BRIDGE: (uniquement pour le VX200 et le AX700MK2 / VX700MK2) connectez les câbles des haut-parleurs comme indiqués sur le dessin ci-dessous. Vérifiez si le sélecteur à l'arrière de l'appareil est bien mis sur "bridge". Référez-vous également au point (6) du chapitre précédent.

(impédance > 8 OHM)

SWITCH ON THE REAR PANEL OF VX200

SWITCH ON THE REAR PANEL OF Vx700

• PARALLEL MODE: (uniquement pour le VX200) connectez les cables des haut-parleurs comme indiqués sur le dessin ci-dessous. Vérifiez si le sélecteur à l'arrête de l'appareil est bien mis sur "parallel". Référez-vous également au point (8) du chapitre précédent.

SWITCH ON THE REAR PANEL OF VX200

1. Interrupteur GROUND LIFT: Dans certains cas un bourdonnement dérangeant peut se produire, du à une boucle de masse de votre installation. En mettant l'interrupteur Ground lift sur la position "lift" il brisera la boucle de masse entre l'amplificateur et la masse des châssis des autres composants de votre installation. Suite à cela les bourdonnements disparaîtront.
2. sélecteur MODE: (pas pour le AX400 / VX400) est utilisé pour choisir le mode de fonctionnement de l'amplificateur. Le mode d'utilisation le plus courant est le mode "stereo". Si vous avez besoin de plus de puissance, vous pouvez utiliser

l'amplificateur en mode bridge ou parallèle. Référez-vous aux points (6), (8) et (11) pour plus d'informations.

1. entrees XLR: vous pouvez connecter ces entrées symétriques à des sources audio du type line symétriques ou asymétriques (par exemple: table de mixage DJ):
2. source symétrique: utilisez des cables audio XLR/XLR de bonne qualité. Par exemple: JB Systems 7-0061 (XLR/XLR L=1m) ou 7-0063 (XLR/XLR L=5m) Câblage des connecteurs XLR: PIN1: GND PIN2: pos+ PIN3: nég-.
3. Source non asymétrique: utilisez des cables audio XLR/cinch de bonne qualité. Par exemple: JB Systems 2-0445 (XLR/cinch L=1.5m)
4. entrees JACK: vous pouze connecter ces entrées symétriques à des sources audio du type line symétriques ou asymétriques (par exemple: table de mixage DJ):
5. source symétrique: utilisez des câbles audio JACK/JACK de bonne qualité. Câblage des connecteurs JACK: châssis: Masse Pointe: pos+ Anneau: nég
6. Source asymétrique: utilisez des câbles audio JACK/cinch de bonne qualité.

Par exemple: JB Systems 2-0430 (JACK/cinch L=1.5m) ou 2-0435 (L=3.0m)

1. POWER input: Utilisez le câble d'alimentation livré avec l'appareil pour relier l'amplificateur au secteur. Ce connecteur contient également un fusible en verre de 20mm. Remplacez-le uniquement par un fusible du même type et de la même valeur. (les caractéristiques se trouvent sur le panneau arrière, près du connecteur d'alimentation)
2. sélecteur INPUT SENSITIVITY: (uniquement sur le VX200) avec ce sélecteur vous pouvez parfaitement adapter la sensibilité d'entrée de l'amplificateur: 0,77V; 26dB ou 1,4V.

CHARACTERISTIQUES TECHNIQUES

MODÈLE	VX200	AX400 / VX400	AX700MK2 / VX700MK2
Puisance stéréo 4 ohms	2x 110Wrms	2x 200Wrms	2x 350Wrms
Puisance stéréo 8 ohms	2x 65Wrms	2x 135Wrms	2x 200Wrms
Puisance bridgé 8 ohms	1x 220Wrms	***	1x 700Wrms
Puisance paralleôle 2 ohms	1x 220Wrms	***	***
Rép. Fréq. (+/-1.5dB)	10 - 50000Hz	10 - 50000Hz	10 - 50000Hz
Sensibilité d'entrée	0,77V / 26dB / 1.4V	0,77V	0,77V
Impédance d'entrée	20 kohm	20 kohm	20 kohm
Rapport S/B	>85dB	>85dB	>85dB
Facteur d'atténuation	>150	>150	>200
Vitesse de balayage de tension	40V/uS	35V/uS	60V/uS
Ventilation	Forçée par ventilateur	Forçée par ventilateur	Forçée par ventilateur
Entrées	Balancé XLR/Jack	Balancé XLR/Jack	Balancé XLR/Jack
Sorties	Speakon/bornes à vis	Speakon/bornes à vis	Speakon/bornes à vis
Alimentation	AC230V / 50Hz	AC230V / 50Hz	AC230V / 50Hz
Dimensions (mm)	44x483x320 (19"/1U)	88x483x260 (19"/2U)	88x483x260 (19"/2U)
