PENGUIN BARREL - Projecteur lumineux JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux décoratif
Marque	JBSYSTEMS LIGHT
Modèle	PENGUIN BARREL
Dimensions	43 x 23 x 21 cm
Poids	3,5 kg
Alimentation	AC 230V 50Hz
Fusible	250V 2A lente (20 mm verre)
Ampoule	BRL 50W / 12V
Contrôle sonore	Microphone interne intégré
Modes de rotation du réflecteur	Continue, activé par la musique, arrêt (interrupteur 3 positions)
Effet lumineux	Moonflower multicolore avec réflecteur cylindrique (couverture 180°)
Miroir supplémentaire	Réflecteur cylindrique activé par la musique
Installation	Fixation en hauteur avec support et câble de sécurité obligatoire
Température ambiante maximale	45°C
Température de surface maximale	85°C
Usage	Intérieur uniquement
Protection	Ne pas exposer à la pluie ou à l'humidité
Entretien optiques externes	Nettoyage tous les 30 jours
Entretien optiques internes	Nettoyage tous les 90 jours (par personnel qualifié)
Temps de refroidissement avant maintenance	10 minutes
Matériau du boîtier	Matériaux résistants à la chaleur
Conformité	CE, normes nationales et européennes

FOIRE AUX QUESTIONS - PENGUIN BARREL JBSYSTEMS LIGHT

Comment installer le projecteur en hauteur ?

L'installation doit être effectuée par un personnel qualifié. Utilisez un support de fixation adapté et un câble de sécurité capable de supporter 12 fois le poids de l'appareil. Assurez-vous que la zone en dessous est dégagée et que le point de fixation peut supporter au moins 10 fois le poids de l'unité. L'appareil doit être fixé à au moins 50 cm des murs et dans un endroit bien ventilé.

Quel type d'ampoule utiliser et comment la remplacer ?

Utilisez une ampoule de type BRL 50W / 12V. Pour remplacer, débranchez l'appareil, attendez 10 minutes de refroidissement, dévissez le compartiment des ampoules, retirez l'ancienne en tenant la douille, insérez la nouvelle sans toucher le verre à mains nues (utilisez un chiffon ou de l'alcool modifié pour nettoyer les traces), puis refermez le compartiment.

Comment choisir le mode de rotation du réflecteur ?

L'interrupteur à 3 positions permet de sélectionner le mode : position '0' = pas de rotation, position '1' = rotation continue, position '2' = rotation activée par la musique (via le microphone interne). Le réflecteur cylindrique supplémentaire est toujours activé par la musique.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, vérifiez le fusible : débranchez l'appareil, ouvrez le porte-fusible et inspectez le fusible. Remplacez-le par un fusible de même type (250V 2A lente, 20 mm verre) si nécessaire. Si le problème persiste, contactez votre revendeur.

Comment nettoyer les lentilles et miroirs ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux avec un produit nettoyant pour verres. Les lentilles externes doivent être nettoyées au moins tous les 30 jours, les lentilles internes tous les 90 jours. Pour le nettoyage interne, il est fortement recommandé de faire appel à un professionnel.

L'appareil produit une odeur de brûlé au premier usage, est-ce normal ?

Oui, cela est normal. Un nouvel effet lumière peut dégager une légère odeur et un peu de fumée pendant les premières minutes d'utilisation. Cela disparaît après quelques minutes. Assurez-vous que l'appareil est bien ventilé.

Puis-je utiliser cet appareil à l'extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque d'incendie ou de choc électrique.

Que faire si le fusible saute ?

Débranchez l'appareil et remplacez le fusible par un fusible de même type : 250V 2A lente, 20 mm verre. Ne jamais court-circuiter ou utiliser un fusible de calibre différent. Si le nouveau fusible saute immédiatement, contactez un professionnel.

Combien de temps faut-il laisser refroidir avant de changer l'ampoule ?

Laissez refroidir l'appareil pendant au moins 10 minutes après l'avoir éteint et débranché. La température de surface peut atteindre 85°C, donc attendez pour éviter les brûlures.

L'appareil est-il compatible avec un variateur de lumière ?

Non, ne connectez jamais cet appareil à un variateur de lumière. Cela pourrait endommager l'appareil et présenter un risque de sécurité. Il doit être branché directement sur une prise secteur standard.

MODE D'EMPLOI PENGUIN BARREL JBSYSTEMS LIGHT

Débarrassez-vous de l'appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

CARACTERISTIQUES

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

- Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.

• Moonflower multicolore activé par la musique
- Boîtier argenté moderne et profilé, fabriqué en matériaux résistant à la chaleur
- Interrupteur à 3 positions pour le réflecteur interne:

• Rotation continue
• Rotation activée par la musique
• Pas de rotation

- Equipé d'une grande lentille pour un rendement lumineux maximal

- Penguin: équipé d'un miroir scan pivotant a 90°

- Penguin Barrel: équipé d'un réflecteur cylindrique, les faisceaux lumineux couvrent une surface de 180°

AVANT UTILISATION

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

INSTRUCTIONS DE SECURITE:

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.

• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.

• Ne pas laisser l'unité à portée des enfants.

• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiante maximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.
• Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrière de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
• L'appareil doit être à la masse selon les règles de sécurités.
• Ne pas connecter l'unité à un variateur de lumière.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques !
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être remplacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

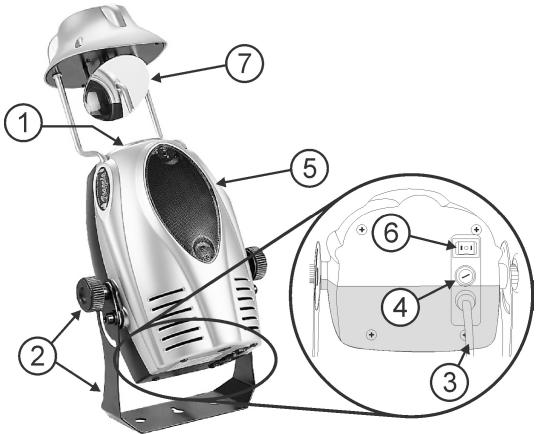

DESCRIPTION:

1. Lentille
2. Support de fixation, pourvu de 2 leviers de serrage (un de chaque côté de l'appareil) et d'un trou pouvant recevoir un crochet de fixation.
3. Câble d'alimentation
4. Porte fusible
5. Compartiment de la lampe
6. Interrupteur à 3 positions pour le réflecteur interne.
7. Penguin: miroir scan supplémentaire

Penguin Barrel: miroir cylindrique supplémentaire

Lightsplash2: pas miroir supplémentaire disponible

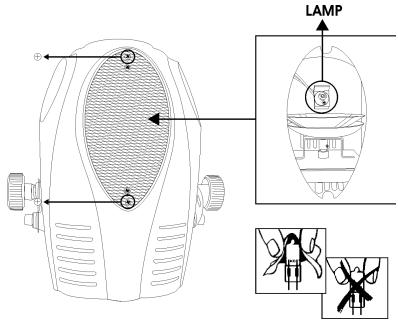

MISE EN PLACE / REMPLACEMENT DES AMPOULES

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Débranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.) Lors du remplacement, n'utilisez que des pièces véritables.

• Débranchez le câble d'alimentation.
• Attendez environ 10 minutes jusqu'à ce que l'unité ait refroidi.
• Utilisez un tournevis pour dévisser le compartiment des ampoules de l'appareil.
• Sortez l'ampoule usagée. Tenez la douille pendant l'opération, plutôt que de tirer sur le câble!
• Tenez encore la douille lorsque vous mettez en place la nouvelle ampoule.

Attention! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux spécifications techniques de ce manuel pour savoir quelle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevée! De telles ampoules produisent des températures supérieures à celles pour lesquelles l'appareil a été conçu. Si l'appareil utilise un transformateur, il brûlera en raison de la surcharge induite.

• Ne pas toucher l'ampoule à mains nues! Cela réduirait énormément le cycle de vie de la lampe. Si vous l'avez touchée, nettoyez-la avec un linge et un peu d'alcool modifié. Essuyez l'ampoule avant de l'installer.
• Insérez la nouvelle ampoule à l'intérieur de l'unité. Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartiment à ampoules à l'aide des vis.
• Voilà!

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré !
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

INSTRUCTIONS D'UTILISATION

• Une fois l'appareil connecté, l'unité principale fonctionne.

• L'interrupteur à 3 fonctions peut être utilisé pour contrôler le mouvement du réflecteur interne de l'appareil:

• Interrupteur mis sur "0": pas de rotation

• Interrupteur mis sur "1": rotation continue
• Interrupteur mis sur “2”: rotation activé par la musique

Le miroir/réflecteur cylindrique supplémentaire du Penguin et du Penguin Barrel est toujours activé par la musique.

• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conçu pour une utilisation continue.
• Ne pas mettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.
• La surface de l'unité peut atteindre une température de 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement de l'appareil.
• Débranchez systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement.
• L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.

• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié !

SPECIFICATIONS

Alimentation:	AC 230V 50Hz
Fusible:	250V 2A lente (20mm verre)
Contrôle de son:	Microphone interne
Ampoules:	BRL 50W / 12V
Taille:	24 x 12 x 12cm
Poids:	2.5kg

Lightsplash2:

Taille:	26 x 23 x 21cm
Poids:	3.0kg

Penguin / Penguin Barrel:

Taille:	43 x 23 x 21cm
Poids:	3.5kg

Chacune de ces informations peut être modifiée sans avertissement préalable
